BEDIENUNGSANLEITUNG HWN410 SAMSUNG

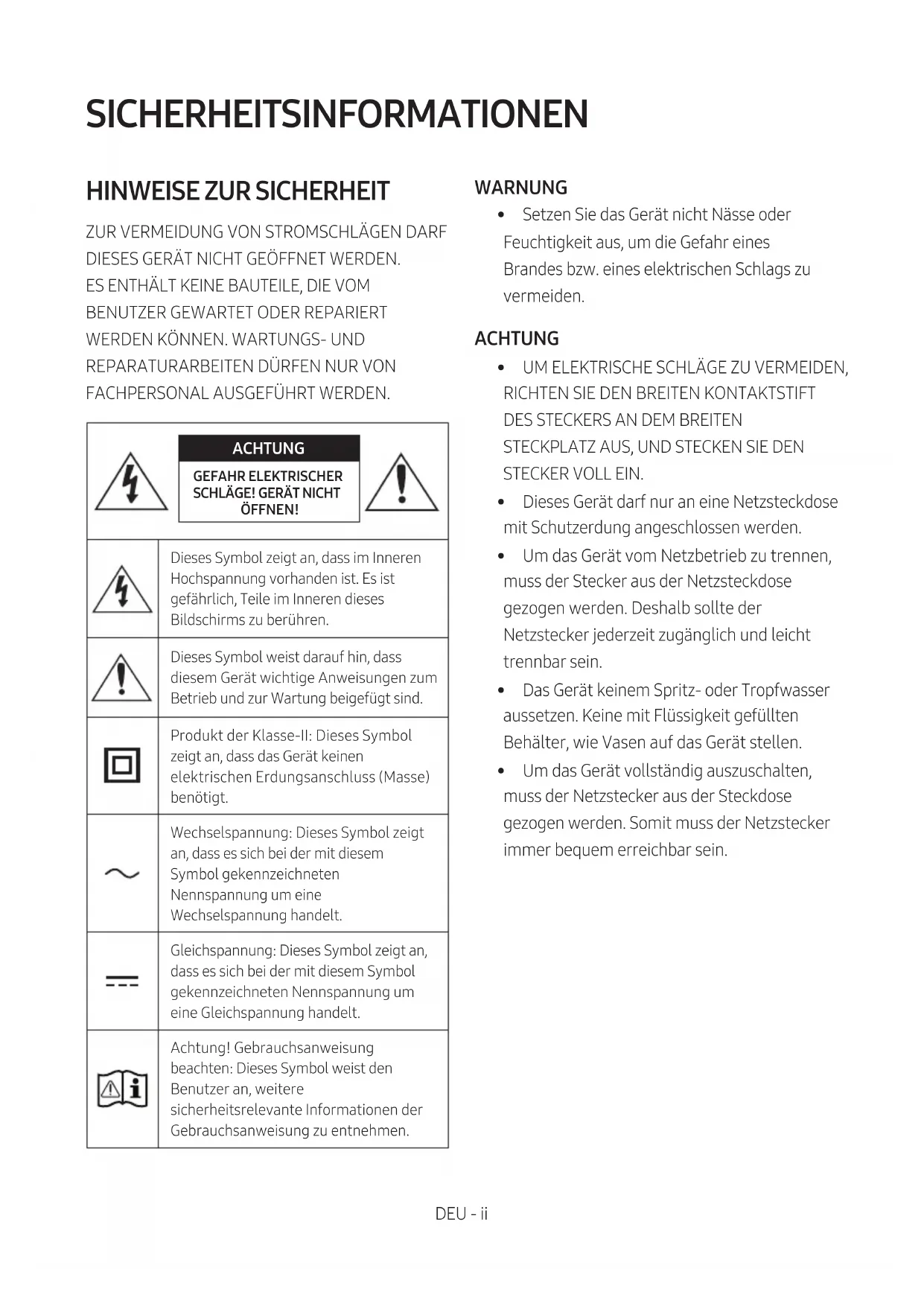

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - iii HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH

Das Benutzerhandbuch hat zwei Teile: dieses einfache BENUTZERHANDBUCH auf Papier und ein detailliertes VOLLSTÄNDIGES HANDBUCH, welches Sie herunterladen können. BENUTZERHANDBUCH Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können auf die VOLLSTÄNDIGES HANDBUCH im Online-Kundendienstcenter von Samsung durch Scannen des QR-Codes zugreifen. Um die Gebrauchsanweisung auf Ihrem PC oder Mobilgerät anzusehen, laden Sie sich die Gebrauchsanweisung im Dokumentenformat von der Samsung- Webseite herunter. (http://www.samsung.com/support) Design und technische Daten können sich ohne vorherige Ankündigung ändern.DEU - iv INHALT 01 Überprüfen der Komponenten 2 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 2 02 Produktübersicht 3 Vorderseite / rechte Seite der Soundbar ------------------------- 3 Unterseite der Soundbar ------------------------- 4 03 Anschliessen der Soundbar 5 Stromanschluss

04 Anschluss an ihr Fernsehgerät 6 Methode 1. Verbindung mit einem Kabel

– Verbindung mit einem optischen Kabel

– Einen Fernseher über ein HDMI-Kabel verbinden

Methode 2. Drahtlose Verbindung

– Verbindung eines Fernsehers per Bluetooth

05 Verbindung Mit Einem Externen Gerat Herstellen 10 Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

Über ein HDMI-Kabel verbinden

06 Anschliessen eines USB 12DEU - v 07 Anschliessen eines Mobilgeräts 14 Anschließen per Bluetooth

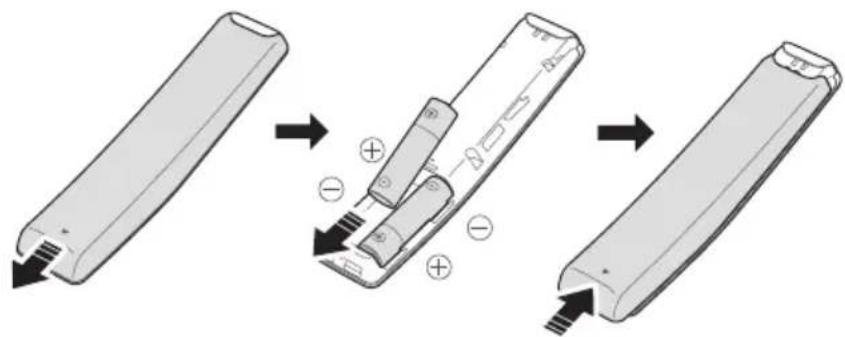

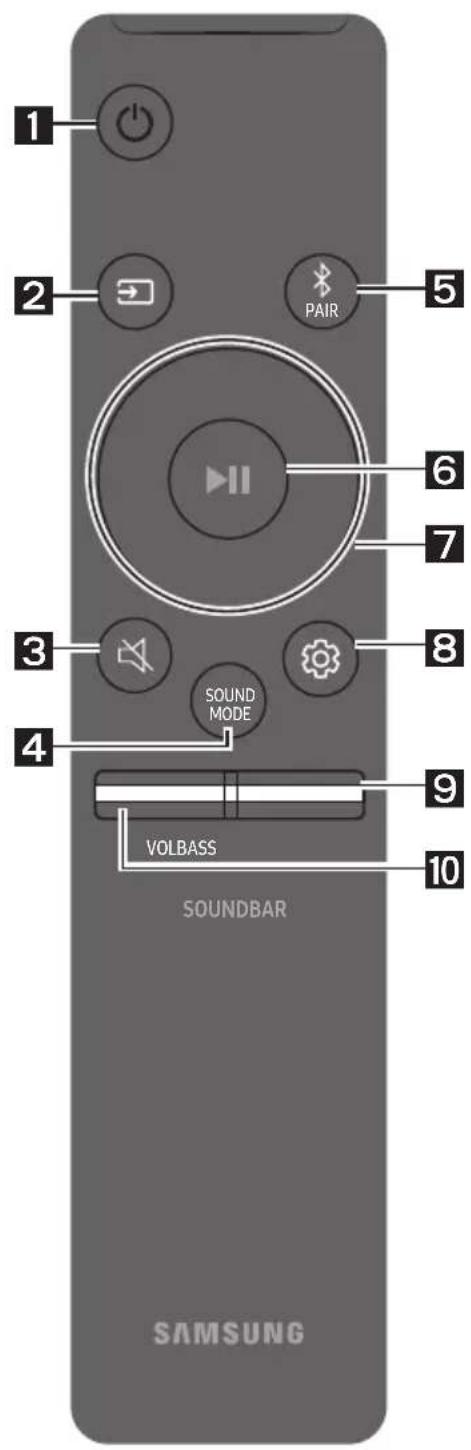

08 Verwenden der Fernbedienung 18 So verwenden Sie die Fernbedienung

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 21 Verwenden der verborgenen Tasten

Ausgabe-Spezikationen für die unterschiedlichen Sound-Effekt-Modi

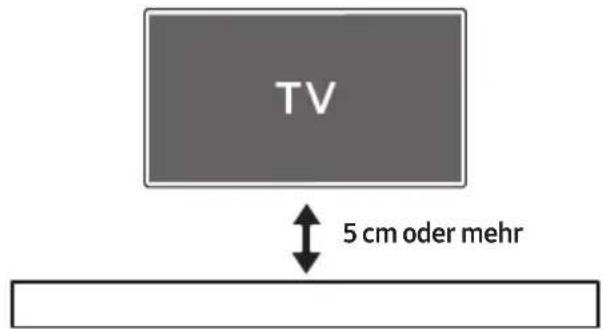

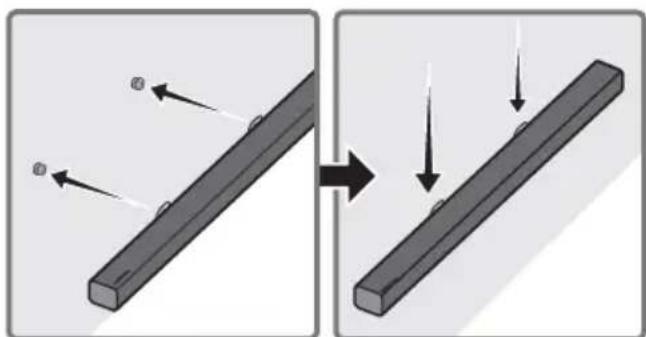

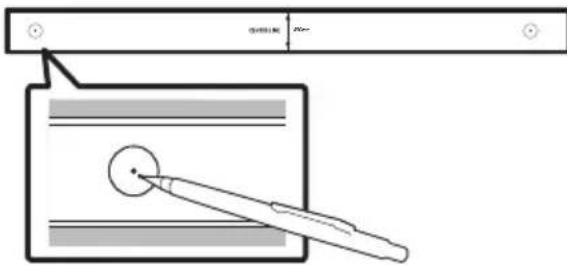

09 Installieren der Wandhalterung 23 Vorsichtsmaßnahmen für die Installation

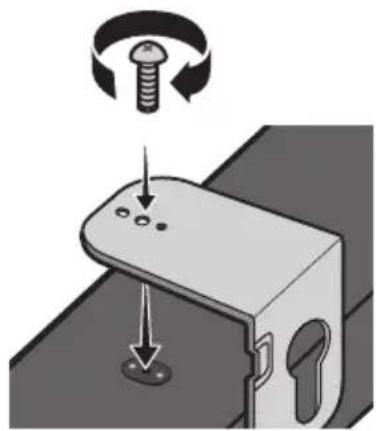

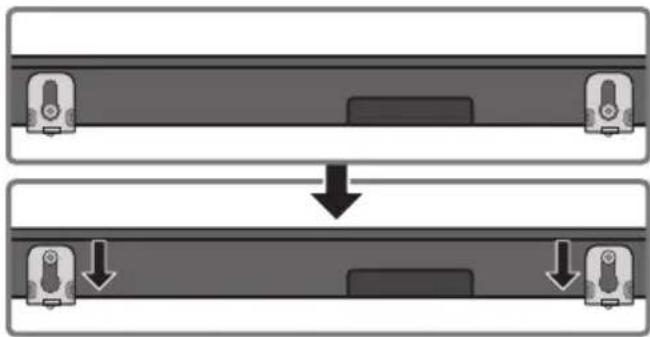

Komponenten für die Anbringung an der Wand

10 Softwareaktualisierung 25 Updateverfahren

Wenn UPDATE nicht angezeigt wird

11 Fehlerbehebung 27 12 Lizenz 28 13 Bekanntmachung zu Open Source Lizenzen 28 14 Wichtige Hinweise zum Kundendienst 28 15 SpezikationenundLeitfaden 29 Technische daten

VOL BASSSOUNDBARSOUND MODE PAIR Soundbar-Hauptgerät Fernbedienung / Batterien

Netzadapter (Hauptgerät) Stromkabel (Netzadapter) Optisches Kabel

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Die Stromanschlusskomponenten sind gekennzeichnet (1, 2). Weitere Informationen zu den Stromanschlüssen nden Sie auf Seite 5.

• Siehe Seite 23 zu den Wandhalterungskomponenten.

• Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig zurück.DEU - 3

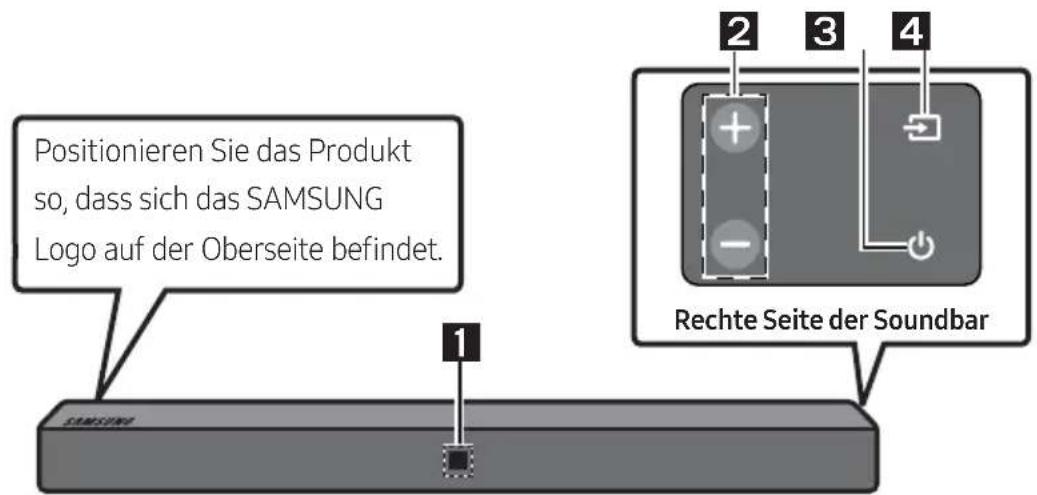

PRODUKTÜBERSICHT Vorderseite / rechte Seite der Soundbar

Rechte Seite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

+/- (Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Strom)-Taste Schaltet den Strom ein und aus.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optischer digitaler Eingang D.IN ARC (HDMI OUT)-Eingang D.IN TV ARC (Automatische Umwandlung) AUX-Eingang AUX HDMI-Eingang HDMI BLUETOOTH-Modus BT USB-Modus USB

• Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät nden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.DEU - 4 Unterseite der Soundbar HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) AUX IN DC 24VHDMI OUT(TV-ARC)HDMI INDIGITAL AUDIO IN(OPTICAL)

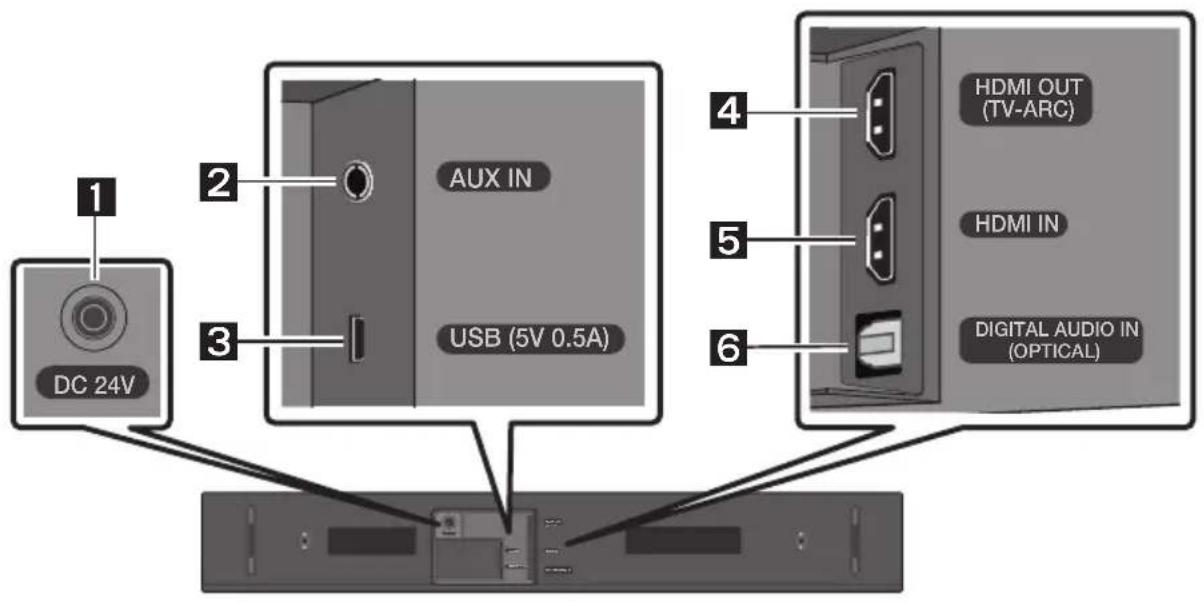

DC 24V (Stromversorgungseingang) Den Netzadapter anschließen.

AUX IN An den analogen Ausgang eines externen Geräts anschließen.

USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

HDMI OUT (TV-ARC) An die HDMI (ARC)-Buchse an einem Fernseher anschließen.

HDMI IN Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen.

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 5

03 ANSCHLIESSEN DER SOUNDBAR

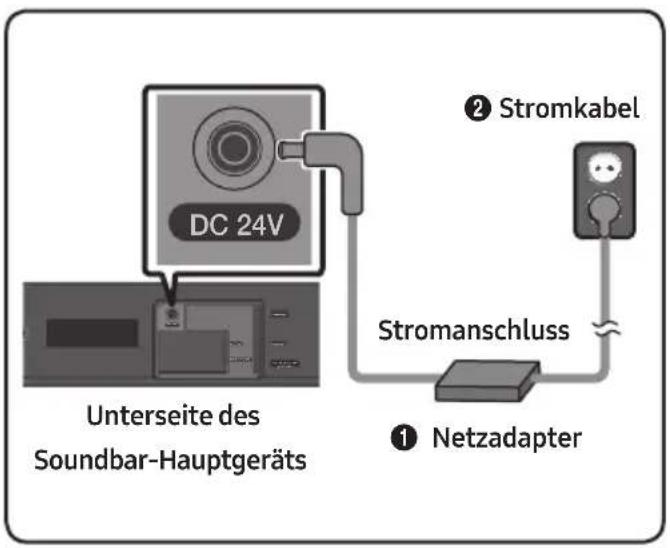

Stromanschluss Verwenden Sie die Stromkomponenten ( 1, 2 ), um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen: 1 Schließen Sie das Stromausgangskabel an das Netzteil und danach an die Soundbar an.

Schließen Sie das Netzkabel an eine Steckdose an. Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts) HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) DC 24V Unterseite des Soundbar-Hauptgeräts1 Netzadapter2 StromkabelStromanschluss
• Achten Sie darauf, dass der Netzadapter ach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen. Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). Für weitere Informationen siehe die Anleitung für das Drahtlose Rücklautsprecherkit von Samsung.DEU - 6

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Bei der Verwendung eines optischen kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs unterstützt werden. – Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen. Methode 1. Verbindung mit einem Kabel Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat” auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü kann je nach Fernsehhersteller variieren.) Verbindung mit einem optischen Kabel HDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptisches KabelUnterseite der Soundbar D.IN

Rechte Seite der Soundbar

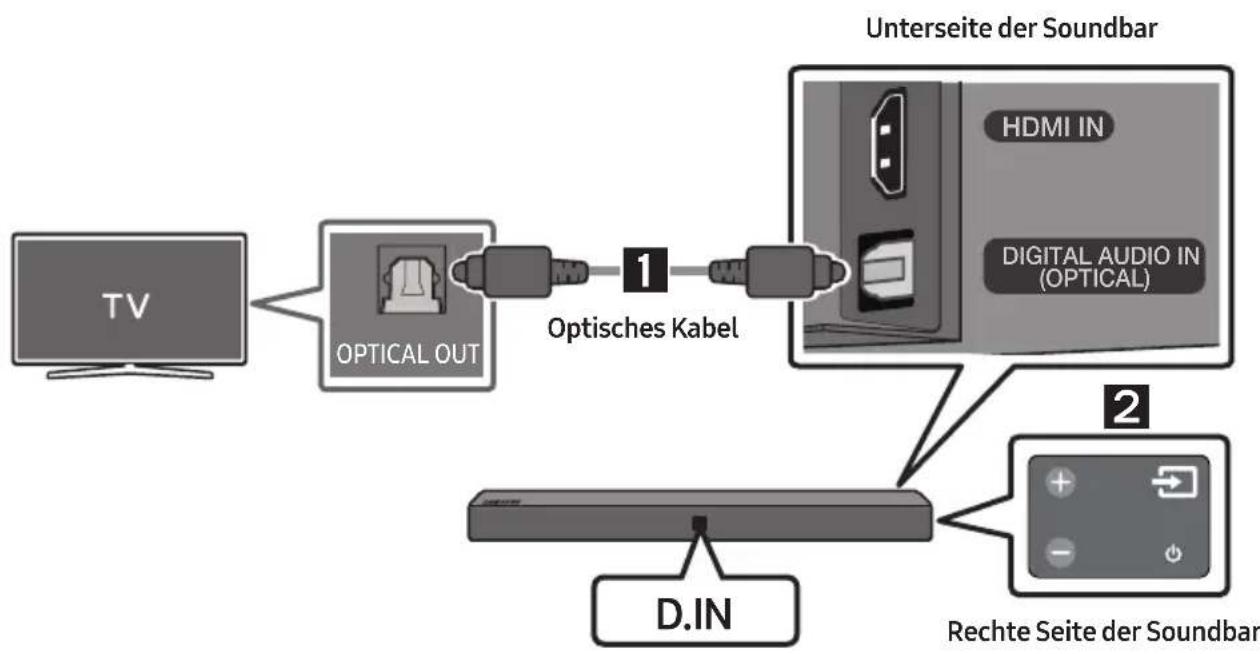

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „D.IN“.DEU - 7 Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt,

um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

• Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit der Soundbar aus.)

• Je nach dem angeschlossen Gerät könnte Auto Power Link nicht funktionieren.

• Diese Funktion ist nur im Modus „D.IN“ verfügbar. Einen Fernseher über ein HDMI-Kabel verbinden Überprüfen Sie (ARC) am HDMI IN-Anschluss Ihres Fernsehers.HDMI OUT(TV-ARC)HDMI IN

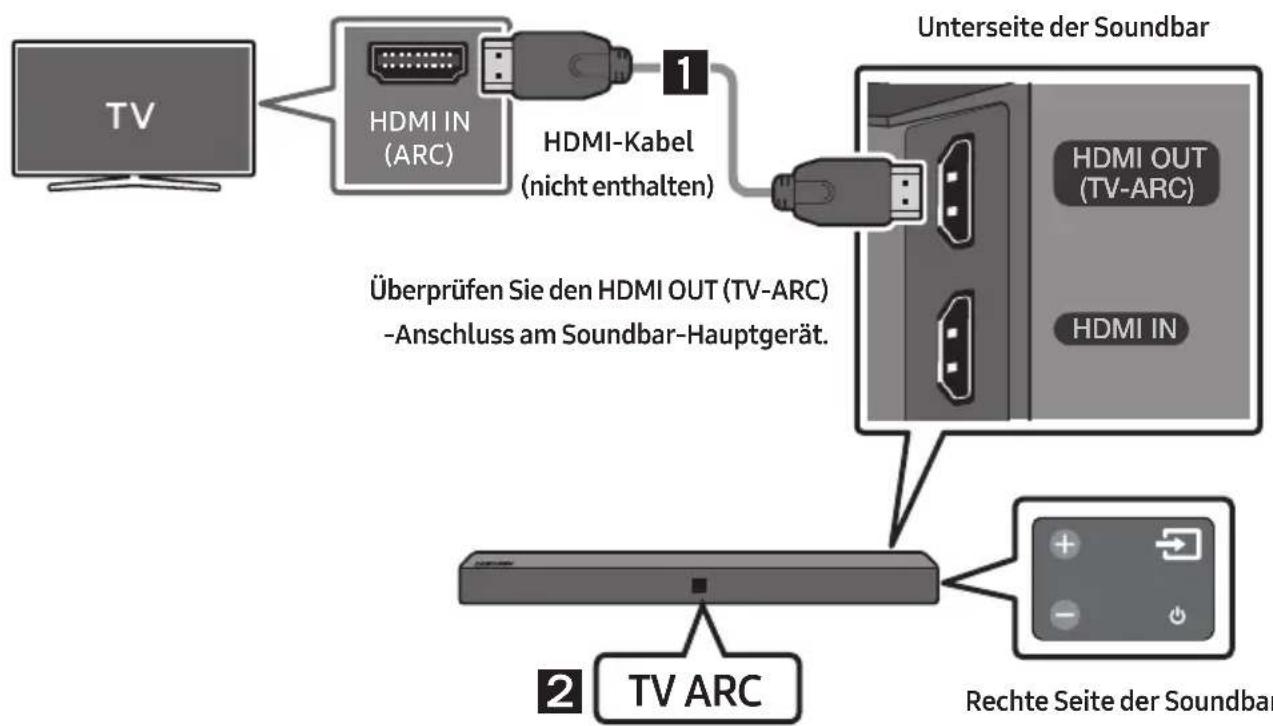

(OPTICAL) HDMI IN(ARC)HDMI-Kabel (nicht enthalten)Unterseite der Soundbar

Überprüfen Sie den HDMI OUT (TV-ARC) -Anschluss am Soundbar-Hauptgerät.Rechte Seite der Soundbar

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert)

wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und die Soundbar gibt den

• Falls der TV-Ton nicht zu hören ist, drücken Sie die (Quelle)-Taste auf der Fernbedienung oder auf der rechten Seite der Soundbar, um zum Modus „D.IN“ umzuschalten. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.DEU - 8

• Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.

• Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung. HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermöglicht.

• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.

• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI- Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.

• Anynet+ muss eingeschaltet sein.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt. Methode 2. Drahtlose Verbindung Verbindung eines Fernsehers per Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. Die erste Verbindung

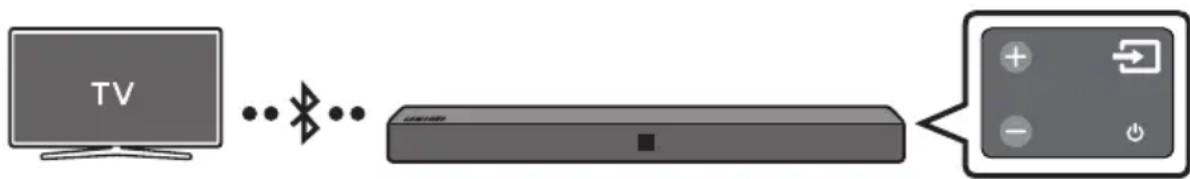

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „BT“.

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Wenn „BT READY“ erscheint, drücken Sie die PAIR-Taste auf der Fernbedienung oder halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

3. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

4. Wählen Sie „[AV] Samsung Soundbar Nxxx N-Series“ aus der Liste auf dem Bildschirm des

Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

5. Sie können den TV-Ton jetzt aus der Soundbar hören.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen. Weitere Informationen nden Sie auf Seite 9.DEU - 9 Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Nxxx N-Series“) in der Liste erscheint, löschen Sie sie.

• Drücken Sie die PAIR-Taste auf der Fernbedienung oder, wenn Sie sich im „BT“-Modus benden, halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, um in den Modus „BT PAIRING“ zu wechseln. Wählen Sie dann „[AV] Samsung Soundbar Nxxx N-Series“ in der Suchliste des Fernsehers. Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die PAIR-Taste auf der Fernbedienung oder halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, während Sie sich im „BT“-Modus benden.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc. Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die

(Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im „BT READY“-Status. (Schalten Sie um zwischen Aktiviert → Deaktiviert)DEU - 10

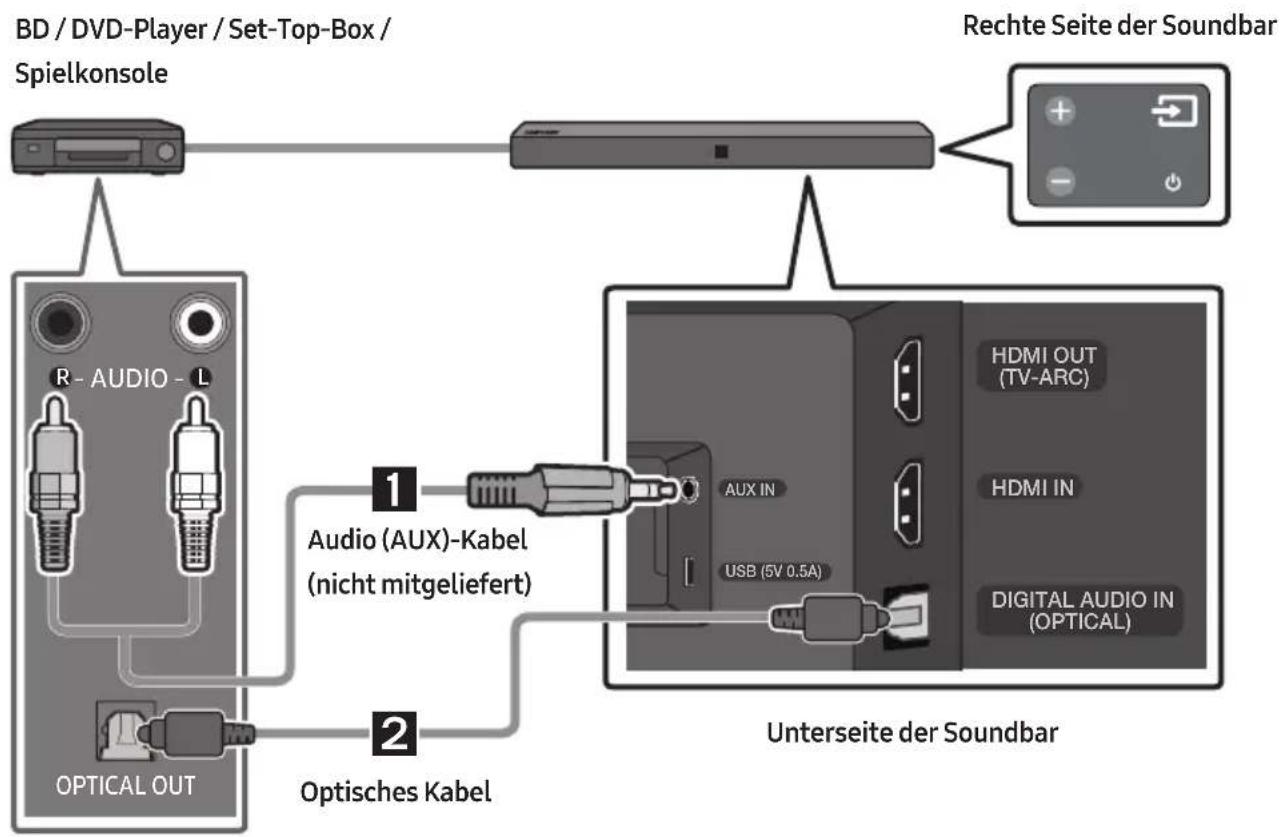

05 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel HDMI OUT(TV-ARC) DC 24V USB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Unterseite der Soundbar Optisches Kabel

Audio (AUX)-Kabel (nicht mitgeliefert)

BD / DVD-Player / Set-Top-Box / Spielkonsole Rechte Seite der Soundbar 1 Audio (AUX)-Kabel X Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts. Y Wählen Sie den Modus „AUX“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung. 2 Optisches Kabel X Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts. Y Wählen Sie den Modus „D.IN“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.DEU - 11 Über ein HDMI-Kabel verbinden

HDMI-Kabel (nicht mitgeliefert) HDMI-Kabel (nicht mitgeliefert) Unterseite der Soundbar HDMI

Externes Gerät Rechte Seite der Soundbar

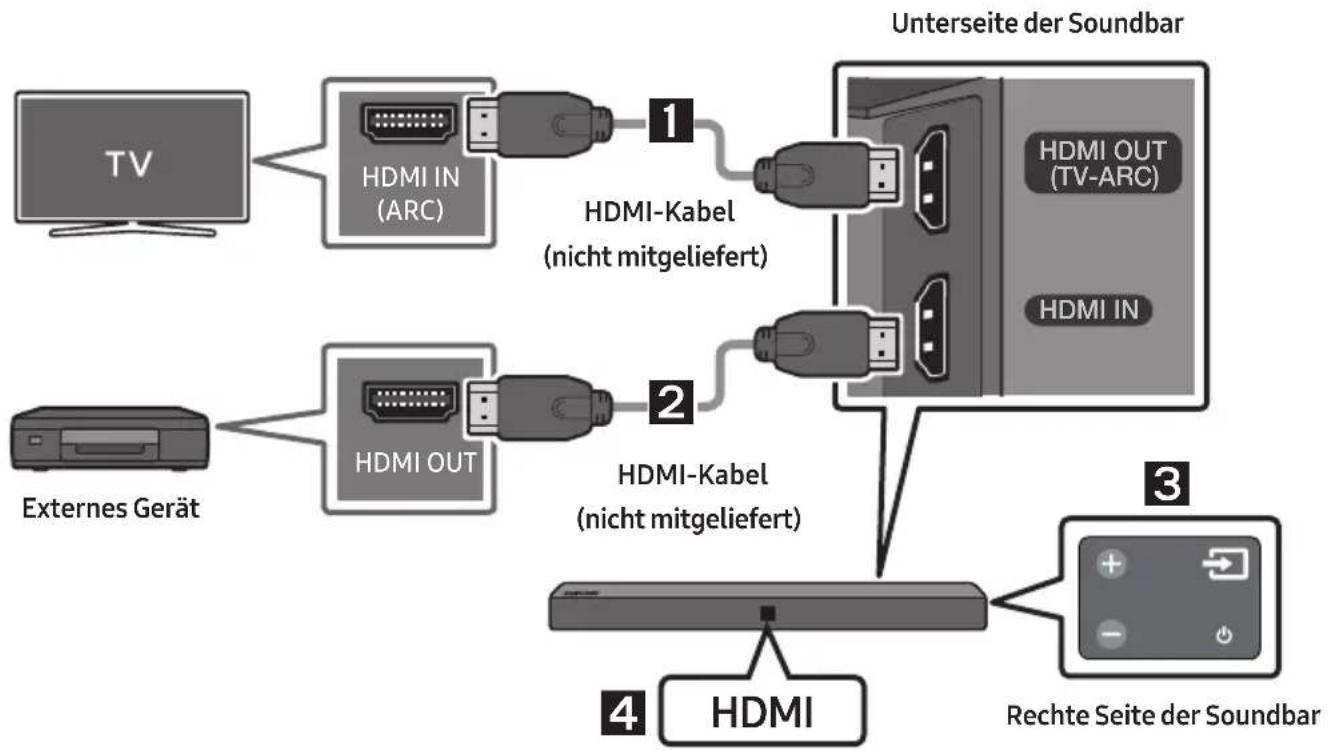

1. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein

HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.

2. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht

enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.

3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „HDMI“.

4. Der Modus „HDMI“ wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird

wiedergegeben.DEU - 12

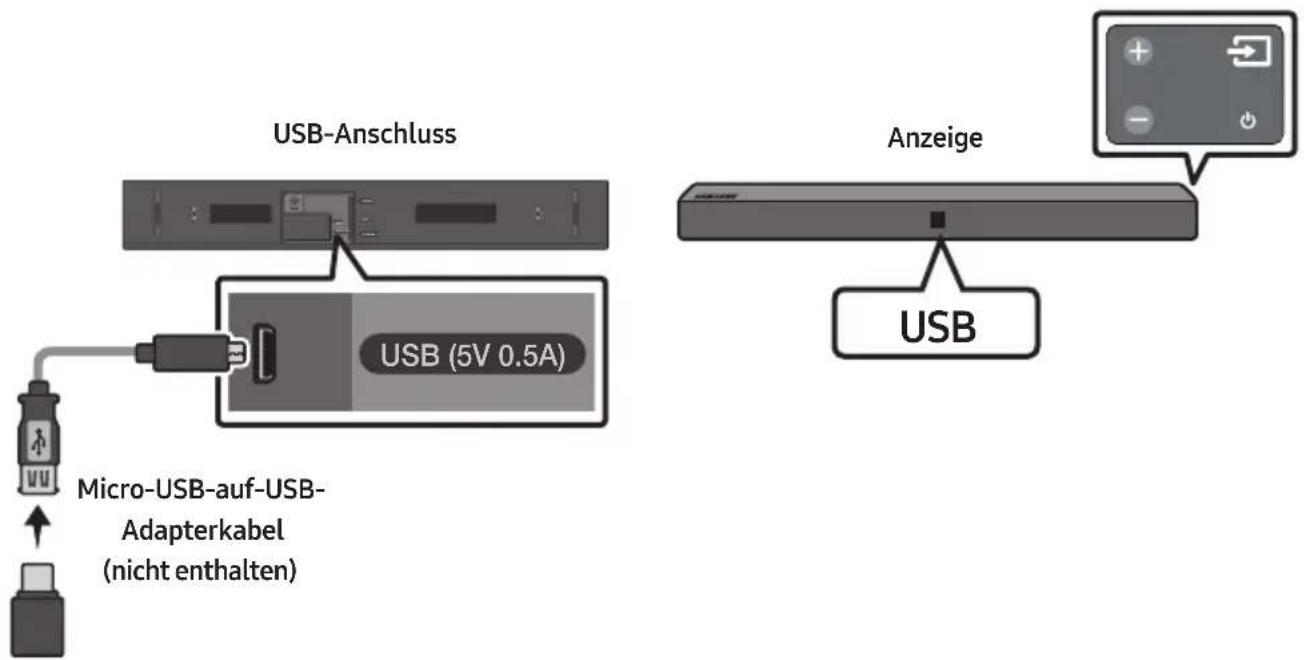

06 ANSCHLIESSEN EINES USB

Sie können Musikdateien, die sich auf Speichergeräten benden, über die Soundbar wiedergeben. HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) Micro-USB-auf-USB- Adapterkabel (nicht enthalten) USB Anzeige USB-Anschluss

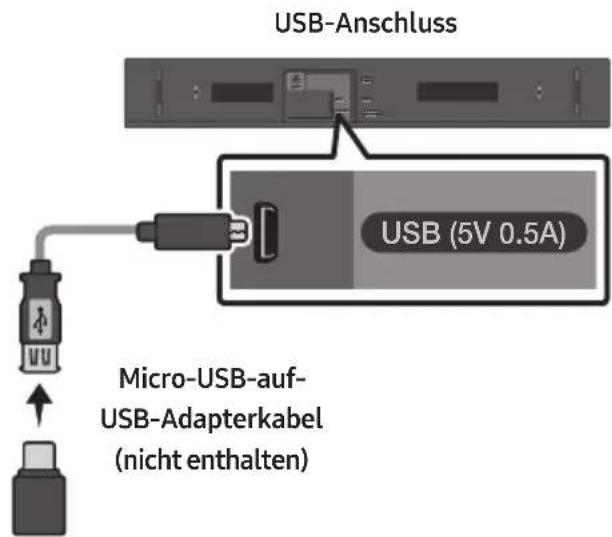

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an

einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB- Anschluss Ihrer Soundbar.

• Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.

3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

4. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

5. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

• Die Soundbar wird automatisch ausgeschaltet (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.DEU - 13 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps *.aac AAC 16KHz ~ 96KHz 48 ~ 320kbps A AC-LC 16KHz ~ 96KHz 128 ~ 192kbps 5.1-Kanal 320kbps HE-AAC 24KHz ~ 96KHz 48 ~ 64kbps 5.1-Kanal 160kbps *.wav - 16KHz ~ 48KHz Bis zu 3000kbps *.ogg OGG 1.1.0 16KHz ~ 48KHz 50 ~ 500kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz Bis zu 3000kbps

• Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.DEU - 14

07 ANSCHLIESSEN EINES MOBILGERÄTS

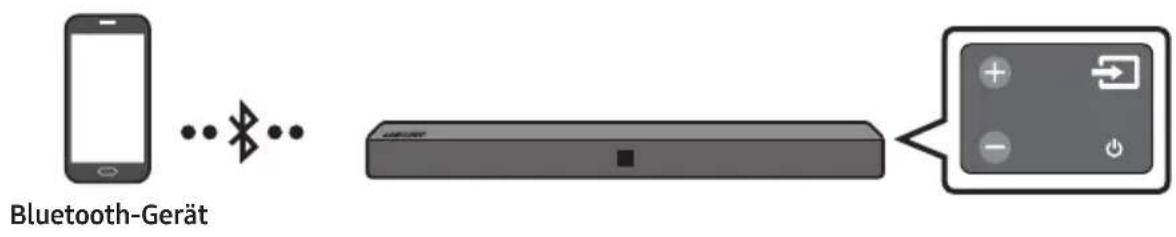

Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden. Bluetooth-Gerät Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Wenn „BT READY“ erscheint, drücken Sie die PAIR-Taste auf der Fernbedienung oder halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

3. Wählen Sie „[AV] Samsung Soundbar Nxxx N-Series“ aus der Liste aus.

• Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

4. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen. Weitere Informationen nden Sie auf Seite 15. Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Nxxx N-Series“) in der Liste erscheint, löschen Sie sie.

• Drücken Sie die PAIR-Taste auf der Fernbedienung oder, wenn Sie sich im „BT“-Modus benden, halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, um in den Modus „BT PAIRING“ zu wechseln. Wählen Sie dann „[AV] Samsung Soundbar Nxxx N-Series“ in der Bluetooth-Gerätesuchliste.DEU - 15 Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die PAIR-Taste auf der Fernbedienung oder halten Sie die (Quelle)-Taste auf der rechten Seite der Soundbar für mindestens 5 Sekunden gedrückt, während Sie sich im „BT“-Modus benden.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Nxxx N-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden. Bluetooth Power Ein (SOUND MODE) Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.DEU - 16

Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand bendet, schaltet er sich automatisch aus. Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: – Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. – Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

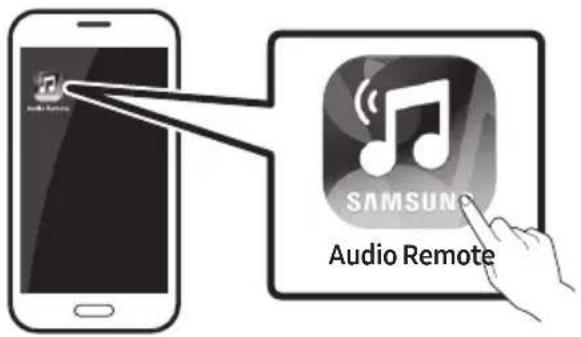

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 17 Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote Starten der Samsung Audio Remote App Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung. Audio Remote

• Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder höher.DEU - 18

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung VOL BASSSOUNDBARSOUND MODE PAIR

Strom VOL BASS SOUND MODE PAIR Schaltet die Soundbar ein und aus.

VOL BASS SOUND MODE PAIR Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

• BT PAIRING-Modus Zum Einschalten des „BT PAIRING-Modus drücken und halten Sie die Taste (Quelle) länger als 5 Sekunden lang gedrückt.

Stummschaltung VOL BASS SOUND MODE PAIR Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUND MODE VOL BASS SOUND MODE PAIR Sie können den gewünschten Toneffekt durch Wahl von STANDARD oder SURROUND auswählen. Wenn Sie den Originalton hören möchten, wählen Sie den Modus „STANDARD“.

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)

• Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth- Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. – Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.DEU - 19

VOL BASS SOUND MODE PAIR Bluetooth PAIR Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING“ angezeigt. In diesem Modus können Sie ein neues Bluetooth-Gerät verbinden, indem Sie das Gerät aus der Bluetooth-Gerätesuchliste auswählen.

Wiedergabe / Pause VOL BASS SOUNDMODEPAIR Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. – Modus AUX : – Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. – Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätigt wird. (Die Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) – Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die p-Taste für 5 Sekunden gedrückt. „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.

VOL BASS SOUND MODE PAIR Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben- Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• Anynet+ / Auto Power Link Sie können Anynet+ und Auto Power Link ein- oder ausschalten. Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF. – Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an Ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen. – Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.DEU - 20

• Lautstärkebeschränkungsfunktion Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenn die eingestellte Lautstärke höher als 20 ist. – Der Standardwert für die Lautstärkebeschränkung ist deaktiviert. Die eingestellte Lautstärke wird beibehalten, auch im ausgeschalteten Zustand. – Zum ändern der Einstellung halten Sie die Taste Unten an der Fernbedienung 5 Sekunden lang gedrückt. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE” in der Frontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK” angezeigt.

Klangsteuerung VOL BASS SOUND MODE PAIR Sie können zwischen TREBLE, AUDIO SYNC, REAR LEVEL oder REAR SPEAKER ON/OFF wählen.

• Um die TREBLE-Lautstärke einzustellen, wählen Sie Sound Cloud TREBLE und verwenden Sie die Oben/Unten-Tasten, um die Lautstärke im Bereich von -6 bis +6 anzupassen.

• Halten Sie die (Klangsteuerung) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6 ~ +6 (Oben/Unten) eingestellt werden.

• Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron sind, wählen Sie in den Soundeinstellungen AUDIO SYNC und legen Sie dann mithilfe der Tasten Oben/Unten eine Audioverzögerung zwischen 0 und 300 Millisekunden fest. (Ausgenommen „USB“-Modus)

• Wenn Surround-Lautsprecher (nicht im Lieferumfang enthalten) verbunden sind, wählen Sie REAR LEVEL und verwenden Sie die Oben/Unten-Tasten, um die Lautstärke in einem Bereich von -6 bis +6 anzupassen. Die REAR SPEAKER-Funktion kann mithilfe der Oben/Unten-Tasten auf ON/OFF geschaltet werden.

• AUDIO SYNC wird nur bei einigen Funktionen unterstützt.

VOL BASS SOUNDMODEPAIR BASS SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Basslautstärke in einem Bereich von -6 bis +6 einzustellen. Um die Basslautstärke auf 0 zu setzten, drücken Sie auf die Taste.

VOL BASS SOUNDMODEPAIR VOL SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.DEU - 21 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Verwenden Sie das Menü des Fernsehers, um den Lautsprecher des Fernsehers auf externe Lautsprechereinzustellen.(WeitereInformationenndenSieimBenutzerhandbuchdes Fernsehers.)

• Nach der Installation der Soundbar können Sie die Lautstärke der Soundbar mit der IR- Fernbedienung, die mit einem Samsung Fernseher geliefert wurde, anpassen. (Wenn Sie diese Funktion nicht verwenden möchten, drücken Sie die BASS-Taste bei ausgeschalteter Soundbar nach oben und halten Sie sie für 5 Sekunden gedrückt. Im Soundbar-Display wird „OFF-TV REMOTE“ angezeigt und die Funktion schaltet sich ab.) Um die Lautstärke nur über die Samsung TV- Fernbedienung anzupassen, drücken Sie die BASS-Taste nach oben und halten Sie sie für mindestens 5 Sekunden gedrückt, bis im Soundbar-Display „SAMSUNG-TV REMOTE“ angezeigt wird. – Jedes Mal, wenn Sie die BASS-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgender Reihenfolge: „SAMSUNG-TV REMOTE“ (Standardmodus) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

• Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar aus, drücken Sie die BASS-Taste nach oben und halten Sie sie für 5 Sekunden gedrückt („OFF-TV REMOTE“ wird in der Anzeige der Soundbar angezeigt), lassen Sie die BASS-Taste los und drücken Sie dann die BASS -Taste nach oben und halten Sie sie erneut länger als 5 Sekunden gedrückt. (Im Soundbar-Display wird „ALL-TV REMOTE“ angezeigt.) – Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar. – Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCADEU - 22 Verwenden der verborgenen Tasten Verborgene Taste Referenzseite Fernbedienungstaste Funktion BASS TV-Fernbedienung Ein/Aus (Standby) Seite 21 (Quelle) BT-Kopplung Seite 18 p (Wiedergabe / Pause) Auto Power Down Ein/Aus (AUX-Modus) Seite 19 Initialisieren (Standby) Seite 26 BT Bereit Seite 9 Links Auto Power Link ON/OFF Seite 19 Rechts Anynet+ ON/OFF Seite 19 Unten Lautstärkebeschränkung Ein/Aus Seite 20 (Klangsteuerung) 7-Band EQ Seite 20 SOUND MODE DRC ON/OFF (Standby) Seite 18 Bluetooth Power Seite 18 Ausgabe-SpezikationenfürdieunterschiedlichenSound-Effekt-Modi Effekt Eingang Ausgang Außer drahtloses Rücklautsprecherkit Einschließlich drahtloses Rücklautsprecherkit SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.DEU - 23 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand 450mm Montagehilfe für die Wandhalterung Aufhängungsschraube (2 Stck.) Schraube (2 Stck.) Wandhalterung (2 Stck.)

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 24

2. Achten Sie darauf, dass sich die Mittellinie der

Papierschablone in der Mitte des Fernsehers bendet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie 450mm

3. Verwenden Sie ein scharfes Objekt wie einen

Stift oder Bleistift, um die Positionen der Löcher zu markieren, und entfernen Sie dann die Montagehilfe für die Wandhalterung. 450mm CENTER LINE

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht enthalten)

durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterung mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schraube.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 25

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen.

• Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen. 10 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten. USB-Anschluss HDMI OUT (TV-ARC) DC 24V USB (5V 0.5A) AUX IN HDMI IN

(OPTICAL) USB (5V 0.5A) Micro-USB-auf- USB-Adapterkabel (nicht enthalten) Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterladen der Aktualisierungsdateien nden Sie auf der Samsung Electronics Webseite unter (www. samsung.com → Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads. Beachten Sie, dass die Namen der Option variieren können.DEU - 26 Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-

Adapterkabel mit einem Micro-USB-2.0- Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss Ihrer Soundbar.

• Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

2. Befolgen Sie zum Herunterladen der

Produktsoftware die unter beschriebenen Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) suchen Sie nach dem Modellnamen - wählen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)

3. Speichern Sie die heruntergeladene Software

auf einem USB-Speicher und wählen Sie „Hier extrahieren“, um den Ordner zu entzippen.

4. Schalten Sie die Soundbar aus und schließen

Sie den USB-Speicher mit dem Software- Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.

5. Schalten Sie die Soundbar ein. Innerhalb von

3 Minuten wird „UPDATE“ angezeigt und der Aktualisierungsprozess beginnt.

6. Wenn das Update abgeschlossen ist, wird die

Soundbar ausgeschaltet. Halten Sie die Taste p auf der Fernbedienung 5 Sekunden lang gedrückt. „INIT“ wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschaltet. Das Update ist abgeschlossen.

• Dieses Produkt verfügt über eine DUAL- BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren. Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie

das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab,

schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.

• Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, Ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB- Format MS-DOS (FAT) verwenden.

• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.DEU - 27 11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ; Trennen Sie den Netzstecker und schließen Sie ihn erneut an. Im BT-Modus kommt es zu Tonaussetzern. ; Siehe die Abschnitte zur Bluetooth-Verbindung auf Seite 8 und 14. Es wird kein Ton wiedergegeben. Ist die Stummschaltfunktion aktiviert? ; Drücken Sie die Taste VOL, um die Funktion zu deaktivieren. Ist die Lautstärke auf das Minimum eingestellt? ; Passen Sie die Lautstärke an. Die Fernbedienung funktioniert nicht. Sind die Batterien leer? ; Tauschen Sie sie gegen neue aus. Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß? ; Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran.DEU - 28 12 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 BEKANNTMACHUNG

LIZENZEN Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung (oss.request@samsung.com). 14 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 29

15 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-N400

Gewicht 3,0 kg Abmessungen (B × H × T) 640,0 x 71,0 x 100,3 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.) LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

BT max. Transmitterleistung SRD max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz 25mW bei 5,725GHz – 5,825GHz Gesamtstromverbrauch im Bereitschaftszustand (W) 2,9W Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten. HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden.DEU - 30 [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlEST - ii OHUTUSTEAVE HOIATUSED
