3920 AA - Broyeur SKIL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Broyeur à végétaux SKIL 3920 AA, puissance 2400 W, capacité de broyage jusqu'à 40 mm de diamètre.
Utilisation	Idéal pour réduire les déchets de jardin tels que les branches, les feuilles et les résidus de taille.
Maintenance et réparation	Vérifier régulièrement les lames et les pièces mobiles, nettoyer le broyeur après chaque utilisation.
Sécurité	Utiliser des gants de protection, ne pas insérer de matériaux non recommandés, respecter les consignes de sécurité fournies.
Informations générales	Poids : 13 kg, dimensions : 60 x 40 x 100 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 3920 AA SKIL

Comment assembler le broyeur SKIL 3920 AA ?

Pour assembler le broyeur SKIL 3920 AA, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et fixez les composants en suivant les étapes numérotées.

Que faire si le broyeur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir est bien en place et que le couvercle est correctement fermé.

Comment nettoyer le broyeur SKIL 3920 AA ?

Débranchez l'appareil avant le nettoyage. Utilisez une brosse douce et un chiffon humide pour nettoyer les surfaces extérieures. Pour l'intérieur, retirez les lames et rincez-les à l'eau chaude.

Que faire si le broyeur s'arrête pendant l'utilisation ?

Si le broyeur s'arrête, cela peut être dû à une surcharge. Laissez-le refroidir pendant au moins 15 minutes avant de le redémarrer. Assurez-vous également que le réservoir n'est pas trop plein.

Quel type de déchets peut-on broyer avec le SKIL 3920 AA ?

Le SKIL 3920 AA est conçu pour broyer des déchets de jardin tels que des branches, des feuilles et des petits débris. Évitez de broyer des matériaux durs comme des pierres ou du métal.

Y a-t-il une garantie pour le broyeur SKIL 3920 AA ?

Oui, le broyeur SKIL 3920 AA est généralement couvert par une garantie limitée de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques de la garantie.

Comment contacter le service client de SKIL ?

Pour contacter le service client de SKIL, visitez le site web officiel ou consultez le manuel d'utilisation pour les coordonnées. Assurez-vous d'avoir le numéro de modèle et le numéro de série à portée de main.

MODE D'EMPLOI 3920 AA SKIL

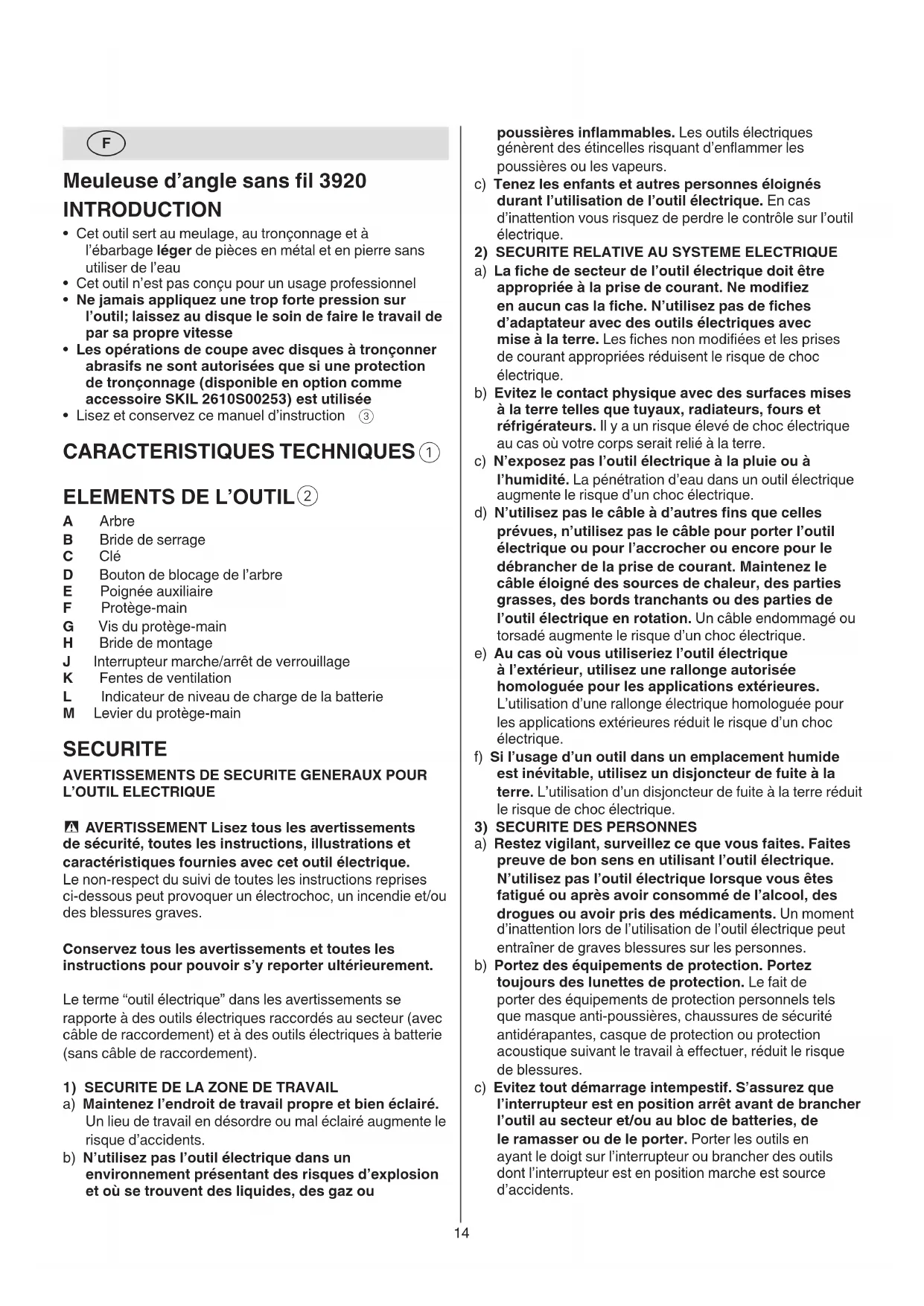

Meuleuse d'angle sans fil 3920 introduction

• Cet outil sert au meulage, au tronçonnage et à l'ébarbage léger de pièces en métal et en pierre sans utiliser de l'eau
• Cet outil n'est pas conçu pour un usage professionnel
• Ne jamais appliquer une trop forte pression sur l'outil ; laissez au disque le soin de faire le travail de par sa propre vitesse
• Les opérations de coupe avec disques à tronçonnier abrasifs ne sont autorisées que si une protection de tronçonnage (disponible en option comme accessoire SKIL 2610S00253) est utilisée.
• Lisez et conservez ce manuel d'instruction ③

Elements de l'outil ②

Arbre B Bride de serrage C Clé D Bouton de blocage de l'arbre E Poignée auxiliaire F Protège-main G Vis du protège-main H Bride de montage J Interrupteur marche/arrêt de verrouillage K Fentes de ventilation L Indicateur de niveau de charge de la batterie M Levier du protège-main

Avertissements de securite generaux pour l'outil electrique

AVERTISSEMENT Lisez tous les avertissements de sécurité, toutes les instructions, illustrations et caractéristiques fournies avec cet outil électrique.

Le non-respect du suivi de toutes les instructions reprises ci-dessous peut provoquer un électrochoc, un incendie et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil électrique dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou

poussières inflammables. Les outils électriques générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électrique. En cas d'inattention vous risquez de perdre le contrôle sur l'outil électrique. 2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil électrique doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des outils électriques avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocolélectrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de chocolélectrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil electrique à la pluie ou à l'humidité. La pénétration d'eau dans un outil electrique augmente le risque d'un chic electrique. d) N'utilisez pas le cable à d'autres fins que celles prévues, n'utilisez pas le cable pour porter l'outil électrique ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil électrique en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas où vous utiliseriez l'outil electrique à l'extérieur, utilisez une rallonge autorisée homologuee pour les applications extérieures. L'utilisation d'une rallonge electrique homologuee pour les applications extérieures reduit le risque d'un choc electrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de chocoléctrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon sens en utilisant l'outil electrique. N'utilise pas l'outil electrique lorsque vous etes fatigue ou après avoir consomme de l'alcool, des drogues ou avoir pris des medicaments. Un moment d'inattention lors de l'utilisation de l'outil electrique peut entrainer de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnelels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil électrique en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de maîtriser l'outil électrique dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. h) Restez vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTRIQUE a) Ne surchargez pas l'outil électrique. Utilisez l'outil électrique approprié au travail à effectuer. Avec l'outil électrique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranche la fiche de la source d'alimentation et/ ou enlevez le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil électrique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électriiques sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Observez la maintenance des outils électriques et des accessoires. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électrique s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez l'outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions.

Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique à d'autres fins que celles prévues peut entraîner des situations dangereuses.

h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

5) Utilisation et EMPLOI soigneux des appareils sans FIL

a) Ne chargez les accumulateurs que dans des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.

b) Dans les outils électriques, n'utilise que les accumulateurs spécialement prévus pour celui-ci. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie.

c) Tenez l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accumulateur peut provoquer des brûlures ou un incendie.

d) En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Évitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soignement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consultez en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.

e) Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.

f) Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.

6) Service

a) Ne faites réparer votre outil électrique que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électrique. b) Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

1) Aventissements de securite communs pour les operations de meulage ou de tronconnage abrasif

a) Cet outil electroportatif est à utiliser en tant que meuleuse et en tant qu'outil de tronçonnage. Respecter tous les avertissements, instructions, représentations et données qui sont fournis avec l'outil electroportatif. Un non-respect des instructions suivantes peut entraîner un choc électrique et / ou de graves blessures. b) Cet outil électrique n'est pas recommandé pour réaliser des opérations de ponçage, de brossage métallique ou de polissage. Les opérations pour lesquelles cet outil électrique n'a pas été conçu peuvent constituer un risque et provoquer des blessures. c) Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommandés par le fabricant pour cet outil electroportatif. Le fait de pouvoir monter les accessoires sur votre outil electroportatif ne garantit pas une utilisation en toute sécurité. d) La vitesse de rotation admissible de l'accessoire doit être au moins égale à la vitesse de rotation maximale de l'outil electroportatif. Les accessoires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d'être détruits. e) Le diamètre extérieur et la largeur de l'accessoire doivent correspondre aux cotes de votre outil electroportatif. Les accessoires de mauvaises dimensions ne peuvent pas être protégés ni contrôlés de façon suffisante. f) Le montage filet de accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'usage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle. g) Ne pas utiliser des accessoires endommagés. Avant chaque utilisation, contrôle les accessoires tels que meules pour détecter des éclats et des fissures, les plateaux de ponçage pour détecter des fissures, une certaine usure ou des signes de forte usure, les brosses métalliques pour détecter des fils détachés ou cassés. Au cas où l'outil electroportatif ou l'accessoire tomberait, contrôle s'il est endommagé ou utilise un accessoire intact. Après avoir contrôlé et monté l'accessoire, se tenir à distance du niveau de l'accessoire en rotation ainsi que les personnes se trouvant à proximité et laisser tourner l'outil electroportatif à la vitesse maximale pendant une minute. Dans la plupart des cas, les accessoires endommagés cassent pendant ce temps d'essai. h) Porter des équipements de protection personnel. Selon l'utilisation, porter une protection complète pour le visage, une protection oculaire ou des lunettes de protection. Si nécessaire, porter un masque anti-poussière, une protection acoustique,

Des gants de protection ou un tablier spécial qui vous protège de petites particules de matériel causées par le meulage. Protéger vos yeux de corps étrangers projetés dans l'air lors des différentes utilisations. Les masques anti-poussière ou les masques respiratoires doivent filtrer la poussière générée lors de l'utilisation. Une exposition trop longue au bruit fort peut entraîner une perte d'audition.

i) Garder une distance de sécurité suffisante entre votre zone de travail et les personnes se trouvant à proximité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de pièces ou d'accessoires cassés peuvent être projetés et causer des blessures même en dehors de la zone directe de travail.

j) Ne tenez l'outil à moteur qu'aux poignées isolées, si, pendant les travaux, l'accessoire risque de toucher des câbles électriques cachés. Un accessoire touchant un fil sous tension peut mettre sous tension les parties métalliques exposées, ce qui pourrait électrocuter l'utilisateur.

k) Garder le câble de secteur à distance des accessoires en rotation. Si vous perdrez le contrôle de l'outil, le câble de secteur peut être sectionné ou happé et votre main ou votre bras risquent d'être happés par l'accessoire en rotation.

Déposer l'outil electroportatif seulement après l'arrêt total de l'accessoire. L'accessoire en rotation peut toucher la surface sur laquelle l'outil est posé, ce qui risque de vous faire perdre le contrôle de l'outil electroportatif.

m) Ne pas laisser tourner l'outil electroportatif pendant que vous le portez. Suite à un contact involontaire, vos vêtements peuvent être happés par l'accessoire en rotation, et l'accessoire peut rentrer dans votre corps.

n) Nettoyer régulièrement les ouies de ventilation de votre outil electroportatif. La ventilation du moteur aspire de la poussière dans le carter, et de la poussière de métal en trop grande quantité peut causer des dangers électriques.

o) Ne pas utiliser l'outil electroportatif lorsqu'il y a des matériaux inflammables à proximité. Les étincelles risquent d'enflammer ces matériaux.

p) Ne pas utiliser des accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.

2) Contrecoup et avertissements correspondants

• Un contrecoup est une réaction soudaine causée par un accessoire en rotation qui s'accroche ou qui se bloque, tels que meule, plateau de ponçage, brosse métallique, etc. Un coinçage ou un blocage entraîne un arrêt soudain de l'accessoire en rotation. Il en résulte que l'outil electroportatif contre lequel il est accéléré à l'endroit du blocage dans le sens inverse de l'accessoire.
• Par exemple, si une meule s'accroche ou si elle se bloque dans la pièce, le bord de la meule qui entre dans la pièce peut se coincer et faire que la meule se déplace ou causer un contrecoup. En fonction du sens de rotation de la meule à l'endroit de blocage, la meule s'approche ou s'éloigne alors de l'utilisateur. Les meules peuvent également casser.
• Un contrecoup est la suite d'une mauvaise utilisation ou

une utilisation incorrecte de l'outil electroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous.

a) Bien tener l'outil electroportatif et se mette dans une position permettant de faire face à des forces de controoup. Utiliser toujours la poignée supplémentaire, s'il y en a une, pour contrôle au maximum les forces de controoup ou les couples de reaction lors de l'accelération à pleine vitesse. Par des mesures de précaution appropriées, la personne travaillant avec l'outil peut contrôler le controoup et les forces du controoup. b) Ne pasmettrevoiremainaproximiedes accessoiresenrotation. Lorsd'uncontrecoup, I'accessoire risque de passer survoiremain. c) Eviter de vous placer dans la zone dans laquelle l'outil electroportatif ira lors d'un contrecoup. Le contrecoup entraine l'outil electroportatif dans le sens opposé au mouvement de la meule à l'endroit de blocage. d) Etre extrémement vigilant lors du travail decoins, d'arêtes coupantes etc. Eviter que les accessoires ne rebondissant contre piece à travailler et ne se coincent. L'accessoire en rotation a tendance à se coincer aux coins, arêtes coupantes ou quand il rebondit. Ceci cause une perte de contrôle ou un contrecoup. e) Ne pas utiliser de lames de scie à chaînes ou dentées. De tels accessoires risquent de produit un contrecoup ou une perte de contrôle de l'outil électroportatif. 3) AVENTISSEMENTS PARTICULIERS POUR LE PONÇAGE ET LE TRONÇONNAGE ABRASIF a) Pour votre outil electroportatif, n'utiliser que des meules autorises et le capot de protection concu pour cette meule. Les meules qui n'ont pas ete conques pour cet outil electroportatif, ne peuvent pas etre suffisamment protegees et presentent alors un danger. b) La surface de meulage des meules à moyeu déportedoit etre montee sous le plan de la lèvre du protecteur. Une meule montée de maniere incorrecte qui depasse du plan de la lèvre du protecteur ne peut pas etre protégée de maniere appropriée. c) Le capot de protection doit être bien monté sur l'outil électroportatif et être régle de façon à obtenir une sécurité maximale, c-à-d. que la meule ne doit pas être dirigée sans protection vers la personne travaillant avec l'outil. Le capot de protection doit protéger l'opérateur des fragments de meule cassés, d'un contact accidentel avec la meule et d'étinçelles qui pourrait enflammer le vêtement. d) Les meules ne doivent être utilisées que pour les utilisations recommandées. Par ex.: Ne jamais poncer avec la surface latérale d'un disque à tronçonneur. Les disques à tronçonneur sont faits pour enlever de la matière avec le bord du disque. Les forces latérales agissant sur de telles meules peuvent en provoquer la destruction. e) Utiliser toujours des brides de serrage en parfait etat qui ont la bonne taille et la forme appropriee a la meuleLes brides appropriees soutiennent la meule et réduisent alors le danger de voir la meule se casserLes brides pour les disques à tronconner peuvent différer de celles pour les autres disques à meuler. f) Ne pas utiliser les meules usées d'outils

Les meules pour les outils électroportatifs plus grands ne sont pas conçues pour les vitesses de rotation élevées des outils électroportatifs plus petits et risquent de casser.

4) AUTRES avertissements particuliers pour le tronconnage

a) Éviter de coincer le disque à tronconner ou d'appliquer une pression trop élevée. Ne pas réaliser des coupes trop profondes. Une surcharge du disque à tronconner en augmente la sollicitation, donc le risque de se coincer ou de se bloquer, ce qui entraînerait un contre-coup ou la destruction de la meule. b) Éviter la zone se trouvant devant et derrière le disque à tronconner en rotation. Si vous éloignez de vous le disque à tronconner qui se trouve dans la pièce à travailler, l'outil electroportatif peut être projeté directement vers vous dans le cas d'un contre-coup. c) Si le disque à tronconner se coince ou lors d'une interruption de travail, mettre l'outil electroportatif hors fonctionnement et le tenir tranquillement jusqu'à l'arrêt total de la meule. Ne jamais essayer de sortir du trait le disque à tronconner encore en rotation, sinon il y a un risque de contre-coup. Déterminer la cause du blocage et l'éliminer. d) Ne pas remettre l'outil electroportatif en marche tant qu'il se trouve dans la pièce à travailler. Attendre que le disque à tronconner ait atteint sa vitesse de rotation maximale avant de continuer prudemment la coupe. Sinon, le disque risque de se coincer, sauter de la pièce ou causer un contre-coup. e) Soutenir des grands panneaux ou de grandes pièces à travailler afin de réduire le risque d'un contre-coup causé par un disque à tronconner coincé. Les grandes pièces risquent de s'arquer sous leur propre poids. La pièce doit être soutenue des deux côtés par des supports, près du trait ainsi qu'aux bords de la pièce. f) Faire preuve d'une prudence particulière lorsqu'une coupe en plongée est effectuée dans des murs ou dans d'autres endroits difficiles à reconnaître. Le disque à tronconner qui pénètre dans le mur peut heurter des conduites de gaz ou d'eau, des conduites électriques ou des objets pouvant causer un contre-coup.

Instructions de securite supplementaires

• Cet outil ne convient pas pour meuler/tronconner à mouillage. Utilisez uniquement les brides livrées avec l'outil.
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• Retirez la batterie de l'outil avant d'effectuer des réglages ou de changer d'accessoire ACCESSOIRES
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Pour le montage et l'utilisation d'accessoires ne sont pas de la marque SKIL, observez les instructions du fabricant concerné.
• N'utilise que des disques de meulage/tronçonnage ayant une épaisseur maximale de 6 mm et un orifice d'arbre d'un diamètre de 22 mm
• N'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifice plus grand
• Ne jamais utiliser d'accessoires avec un orifice filtre borgne plus petit que M14 x 21 mm
• Traitez et stockez les disques de meulage/tronçonnage avec précaution pour éviter de les endommager

Avant l'usage

• Avant d'utiliser l'outil pour la première fois, s'en faire enseigner le maniement pratique
• Toujours placez la poignée auxiliaire E ② et le protégemeain F ②; ne jamais utiliser l'outil sans avoir pris ces dispositions. Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien s'adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d'endommager une conduite de gaz peut entraîner une explosion; le fait d'endommager une conduite d'eau peut entraîner des dégâts matériels ou causer une décharge électrique).
• Ne travaillez pas sur des matériaux contenant de l'amiant (l'amiant est considéré comme étant cancérigène)
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un.
• Certains types de poussières sont classifiés comme étant Cancérigènes (tel que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travailliez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler
• Faites fort attention à la découpe d'entailles, particulièrement dans des murs de soutenement (les murs de soutenement sont soumis à des régulations en fonction du pays ; il faut en toutes circonstances observer ces régulations) Fixez solidement la pièce à travailler (une pièce fixe est davantage assurée que si elle était tenue à la main)
• Ne pas serrer l'outil dans un étau

Pendant l'usage

• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et retirez la batterie
• Si la protection de la batterie est coupée, ou que la batterie est retirée, l'outil ne redémarrera pas seul ; pour le redémarrer, déverrouillez l'interrupteur marche/arrêt et remettez en marche l'outil ⑪

Apres l'usage

• Après la mise hors service de l'outil, ne jamais arrêtez la rotation de l'accessoire en y appliquant une force latérale

• La batterie fournie est partiellement chargée (pour garantir la capacité totale de la batterie, chargez intégralement la batterie dans le chargeur de batterie avant d'utiliser l'outil à moteur pour la première fois)

Utilisez uniquement les batteries et les chargeurs suivants avec l'outil - Batterie SKIL: BR1*31*** - Chargeur SKIL: CR1*31*** - N'utilisez pas la batterie lorsque celle-ci est endommagée; remplacez-la - Ne démontez pas la batterie - N'exposez jamais l'outil/la batterie à la pluie - Plage de températures autorisées (outil/chargeur/batterie): - pendant la charge 4 40^ - pendant le fonctionnement -20 +50^ - pour le stockage -20 +50^

Explication des symboles sur l'outil/labatterie

③ Veuillez lire le mode d'emploi avant d'utiliser l'outil. Utilisez des lunettes de protection et des casques anti-bruit. La batterie explosera si elle est jetée au feu - ne la brûlez en aucun cas. 6 Rangez l'outil/le chargeur/la batterie dans des endroits où la température n'excède pas 50°C. ⑦ Ne jetez pas les outils électriques et les piles dans les ordures ménagères.

Utilisation

• Chargement de la batterie

Lisez les avertissements de sécurité et les instructions fournies avec le chargeur

• Retirer/installer la batterie ②
• Indicateur de niveau de charge de la batterie ⑧ - appuyez sur le bouton indicateur de niveau de charge de la batterie L pour afficher le niveau de charge actuel de la batterie. Montage des accessoires ②

! Retirez la batterie de l'outil - nettoyez l'arbre A ainsi que toutes les pièces à monter - serrez la bride de serrage B avec la clé C tout en appuyant sur le bouton de blocage de l'arbre D ! Poussez uniquement le bouton de blocage de l'arbre D lorsque l'arbre A est à l'arrêt - procédez dans l'ordre inverse pour démonter les accessoires ! À l'usage, les disques de meulage/tronçonnage s'échauffent énormément ; ne pas y toucher avant qu'ils ne se soient refroidis ! Ne jamais utiliser de disque de meulage/ tronçonnage ne portant pas l'étiquette collée dessus (si fournie)

Montage de la poignée auxiliaire E 9 ! Retirez la batterie de l'outil - vissez la poignée auxiliaire E à droite, au-dessus ou à gauche de l'outil (selon le travail à effectuer) - Démontage/montage/réglage du protège-main F ⑩! Retirez la batterie de l'outil ! S'assurer que la section fermée du protège-main soit toujours dirigée vers l'opérateur -Si nécessaire, réglez le protège-main F en serrant la vis G dont le réglage a été prédéfini en usine (assurez-vous que le protège-main est fermé) Avant toute utilisation -assurez-vous que l'accessoire soit correctement monté et fermement serré

-Éréfiez manuellement que l'accessoire tourne aisément -Testez l'outil à vide au moins 60 secondes à vitesse maximum dans une position de sécurité - Arrêtez l'outil immédiatement dans le cas de vibrations considérables ou la présence d'autres défauts et vérifiez l'outil pour en déterminer la cause

• Interrupteur on/off de verrouillage J - mettez en marche l'outil a ! méf atteigne la pièce à travailler, l'outil doit tourner à la vitesse maximum - verrouillez l'interrupteur ① b - déverrouillez l'interrupteur/arrêtez l'outil c ! avant d'arrêter l'outil, vous devriez le soulever de la pièce à travailler ! l'accessoire continue à tourner quelques temps après que l'outil ait été arrêté
• Meulage ⑫
• r un disque de tronçonnage pour le meulage létalré

Tronconnage 13

- ne pas incliner l'outil pendant le tronconnage - toujours déplacez l'outil dans la même direction marquée par la flèche sur la tête, afin d'éviter que l'outil ne sorte avec violence de l'entaille - ne jamais appliquez une trop forte pression sur l'outil ; laissez au disque le soin de faire le travail de par sa propre vitesse - la vitesse de travail du disque de tronçonnage dépend du matériel à tronçonner - ne pas freinez les disques de tronçonnage en appliquant une pression latérale

Protection de la batterie

Éteignez l'outil ou réduisez la vitesse ou empêchez l'outil de se mettre en marche, lorsque : - la charge est trop élevée - la température de la batterie n'est pas située dans la plage de températures de fonctionnement autorisée de -20 à +50°C - la batterie lithium-ion est presque déchargée (pour empêcher qu'elle ne se décharge complètement) ! Ne continuez pas à appuyer sur la commande marche/arrêt après l'arrêt automatique de l'outil ; cela pourrait endommager la batterie.

• Tenue et guidage de l'outil

-toujours tenez l'outil fermement à deux mains pour bien le maîtriser dans toutes les circonstances et à tout moment ! lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise ④ -veillez à ce que votre position soit bien stable -prêtez attention au sens de rotation de l'outil ; tenez l'outil de telle sorte que les étincelles et les éclats de meulage/tronçonnage ne soient pas dirigés vers le corps de l'opérateur -veillez à ce que les fentes de ventilation K ② soient découvertes

Montage/retrait d'une clé C 15

-uniquement d'application si l'outil est exécuté avec une poignée auxiliaire munie d'une boîte de clés intégrée

Conseils d'utilisation

• Pour plus d'informations, voir www.skil.com

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Maintenez toujours l'outil propre (surtout les fentes de ventilation) K ②

Retirez la batterie de l'outil avant de procéder au nettoyage

• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skil. com)
• Veuillez noter que tout dommage causé par une surcharge ou une mauvaise utilisation de l'outil ne sera pas couvert par la garantie (pour connaître les conditions de la garantie SKIL, surfez sur www. skil. com ou adressez-vous à votre revendeur)

• Ne jetez pas les outils électriques, les piles, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

-conformément à la directive européenne 2012/19/CE relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement -le symbole ⑦ vous le rappellera au moment de la mise au rebut de l'outil

Avant d'envoyer les batteries au recyclage, pour éviter un éventuel court-circuit, il convient de revêtir les bornes d'un ruban adhésif isolant

Bruit/vibration

• Mesures selon EN 60745, le niveau de pression sonore de cet outil est de 80,5 dB(A), le niveau de puissance acoustique est de 91,5 dB(A) (incertitude K = 3 dB), et la vibration lors du meulage de surface 5,5 m/s² (somme vectorielle triax; incertitude K = 1,5 m/s^2).

Des autres applications (comme tronconner) peuvent entraîner des valeurs de vibration différentes.

• Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

-l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition. La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

1 < 2,2 ≤ 3 ≤ 4,3 ≤ 4
