MANUAL DE UTILIZADOR 3920 AA SKIL

- AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O incumprimento de todas as instruções enumeradas abaixo poderá resultar em choque eléctrico, incêndio e/ou lesão grave. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) As chas das ferramentas eléctricas devem caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos aados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. (incertidumbre K = 3 dB), y la vibración al amolar supercies 5,5 m/s² suma vectorial triaxial; incertidumbre K = 1,5 m/s²) ! otras aplicaciones (tales como tronzar) pueden tener diferentes valores de vibración

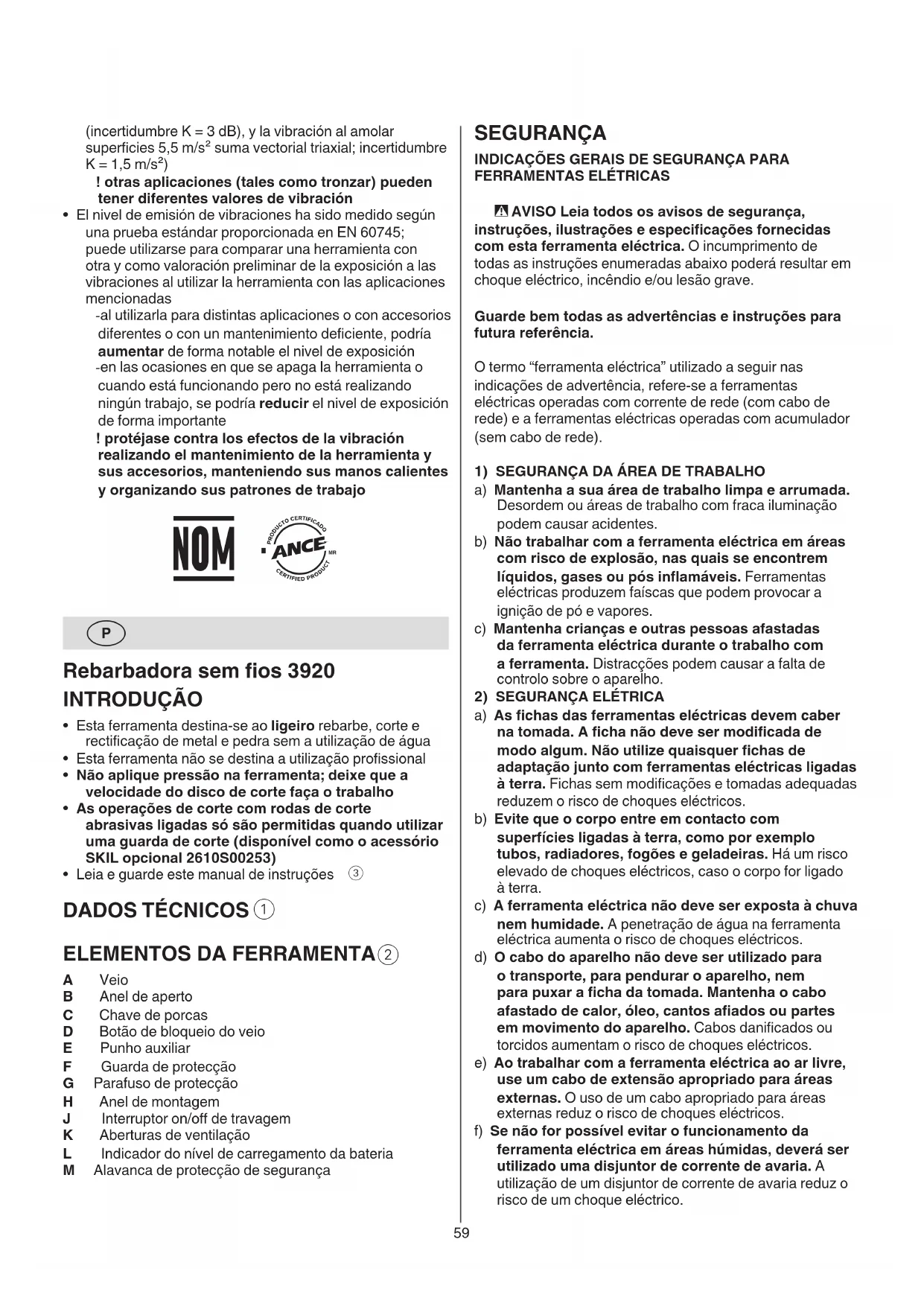

Rebarbadora sem os 3920 INTRODUÇÃO

• Esta ferramenta destina-se ao ligeiro rebarbe, corte e recticação de metal e pedra sem a utilização de água

• Esta ferramenta não se destina a utilização prossional

• Não aplique pressão na ferramenta; deixe que a velocidade do disco de corte faça o trabalho

• As operações de corte com rodas de corte abrasivas ligadas só são permitidas quando utilizar uma guarda de corte (disponível como o acessório SKIL opcional 2610S00253)

• Leia e guarde este manual de instruções

A Veio B Anel de aperto C Chave de porcas D Botão de bloqueio do veio E Punho auxiliar F Guarda de protecção G Parafuso de protecção H Anel de montagem J Interruptor on/o de travagem K Aberturas de ventilação L Indicador do nível de carregamento da bateria M Alavanca de protecção de segurança60 permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danicadas, que possam inuenciar o funcionamento do aparelho. Peças danicadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre aadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controlo seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não use um acumulador ou uma ferramenta danicada ou modicada. Os acumuladores danicados ou modicados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. f) Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. Exposição ao fogo ou a uma temperatura acima de 130°C pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especicada no manual

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição rme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a cha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não61 e introduzido a ferramenta de trabalho, deverá manter a própria pessoa e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danicadas quebram durante este período de teste. h) Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, que mantenha afastadas pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de ltrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.

i) Observe que as outras pessoas mantenham

uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. j) Segure a ferramenta eléctrica apenas nas superfícies isoladas, ao realizar uma operação na qual o acessório possa entrar em contacto com os eléctricos ocultos. Um acessório em contacto com um o eléctrico com "corrente" pode transmitir "corrente" às peças metálicas expostas da ferramenta eléctrica e dar um choque eléctrico ao utilizador. k) Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta eléctrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. l) Jamais depositar a ferramenta eléctrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta eléctrica. m) Não permitir que a ferramenta eléctrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. n) Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos eléctricos. o) Não utilizar a ferramenta eléctrica perto de materiais inamáveis. Faíscas podem incendiar estes materiais. p) Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque eléctrico. de instruções. Carregar indevidamente ou em temperaturas fora da faixa especicada pode danicar o acumulador e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. b) Nunca tente reparar acumuladores danicados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados. INSTRUÇÕES DE SEGURANÇA PARA REBARBADORAS

1) ADVERTÊNCIAS GERAIS DE SEGURANÇA PARA

OPERAÇÕES DE REBARBAGEM O DE CORTE ABRASIVO a) Esta ferramenta eléctrica pode ser utilizada como rebarbadora e máquina para cortar. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta eléctrica. O desrespeito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. b) Esta ferramenta eléctrica não é recomendada para operações de lixagem, escovagem ou polimento. As operações para as quais a ferramenta eléctrica não foi concebida podem criar perigo e provocar lesões pessoais. c) Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para esta ferramenta eléctrica. O facto de poder xar o acessório a esta ferramenta eléctrica, não garante uma aplicação segura. d) O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem ser destruídos. e) O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho incorrectamente medidas podem não ser sucientemente blindadas nem controladas. f) Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de recticação. Para ferramentas de trabalho montadas com ange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o ange. Ferramentas de trabalho, que não são xas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo. g) Não utilizar ferramentas de trabalho danicadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e vericar se por exemplo os discos abrasivos apresentam ssuras e estilhaços, se pratos abrasivos apresentam ssuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a ferramenta de trabalho caírem, deverá vericar se sofreram danos, ou deverá utilizar uma ferramenta de trabalho intacta. Após ter controlado62 de forma incorrecta, que sobressai do nível da borda da cobertura de protecção, não pode ser sucientemente protegido. c) A capa de protecção deve ser rmemente aplicada na ferramenta eléctrica e xa, de modo que seja alcançado um máximo de segurança, ou seja, que uma mínima parte do corpo abrasivo aponte abertamente na direcção do operador. A capa de protecção deve proteger o operador contra estilhaços, contacto acidental com o corpo abrasivo e faíscas que podem incendiar a roupa. d) Os corpos abrasivos só devem ser utilizados para possibilidades de aplicações recomendadas. P.ex.: Jamais lixar com a superfície lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. e) Sempre utilizar anges de aperto intactos de tamanho e forma correctos para o disco abrasivo seleccionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de anges para outros discos abrasivos. f) Não utilizar discos abrasivos gastos de outras ferramentas eléctricas maiores. Discos abrasivos para ferramentas eléctricas maiores não são apropriados para os números de rotação mais altos de ferramentas eléctricas menores e podem quebrar.

a) Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efectuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. b) Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que no caso de um contra-golpe a ferramenta eléctrica, junto com o disco em rotação, seja atirada directamente na direcção da pessoa a operar o aparelho. c) Se o disco de corte emperrar ou se o trabalho for interrompido, deverá desligar a ferramenta eléctrica e mantê-la imóvel, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Vericar e eliminar a causa do emperramento. d) Não ligar novamente a ferramenta eléctrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotação, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. e) Apoiar placas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.

• Contra-golpe é uma repentina reacção devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta forma, uma ferramenta eléctrica descontrolada é acelerada no local do bloqueio, no sentido contrário da rotação da ferramenta de trabalho.

• Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar- se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Também é possível que os discos abrasivos quebrem.

• Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir. a) Segurar rmemente a ferramenta eléctrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reacção durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reacção através de medidas de cuidado apropriadas. b) Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão. c) Evite que o seu corpo se encontre na área, na qual a ferramenta eléctrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta eléctrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. d) Trabalhar com especial cuidado na área ao redor de esquinas, cantos aados etc. Evite que ferramentas de trabalho sejam ricocheteadas pela peça a ser trabalhada e travadas. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos aados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe. e) Não utilizar lâminas de serra de correias ou dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta eléctrica.

3) AVISOS DE SEGURANÇA ESPECÍFICOS

PARA OPERAÇÕES DE CORTE ABRASIVO E RECTIFICAÇÃO a) Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta eléctrica e a capa de protecção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta eléctrica, não podem ser sucientemente protegidos e portanto não são seguros. b) Discos abrasivos acotovelados devem ser montados de modo que a sua superfície recticadora não sobressaia do nível da borda da cobertura de protecção. Um disco abrasivo montado63 para país; tais regulamentações deverão ser respeitadas em todas as circunstâncias)

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Não xe a ferramenta num torno

DURANTE A UTILIZAÇÃO

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e retire a bateria

• No caso de uma interrupção de protecção da bateria, ou quando a bateria for removida, a ferramenta não reiniciará sozinha; para reiniciar a ferramenta desbloqueie o interruptor de ligar/desligar e volte a ligar a ferramenta

• Depois de desligar a ferramenta, nunca pare a rotação do acessório exercendo força lateral sobre o mesmo BATERIAS

• A bateria fornecida tem apenas carga parcial (para assegurar a capacidade total da bateria, carregue completamente a bateria no carregador antes de usar a sua ferramenta eléctrica pela primeira vez)

• Utilize apenas as seguintes baterias e carregadores com esta ferramenta - Bateria SKIL: BR1*31**** - Carregador SKIL: CR1*31****

• Não utilize baterias danicadas; devem ser substituídas imediatamente

• Não desmonte a bateria

• Não exponha a ferramenta/bateria à chuva

• Temperatura ambiente permitida (ferramenta/carregador/ bateria): - durante o carregamento 4...40°C - durante o funcionamento –20...+50°C - durante o armazenamento –20...+50°C EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA/ BATERIA

Leia o manual de instruções antes de utilizar o equipamento

Use óculos de protecção e protectores para os ouvidos

As baterias explodirão quando colocadas num fogo, por isso, não queime as baterias por nenhum motivo

Guarde a ferramenta/carregador/bateria em locais onde a temperatura não exceda os 50°C

Não deite ferramentas eléctricas e pilhas no lixo doméstico MANUSEAMENTO

• Recarga da bateria ! leia os avisos de segurança e as instruções fornecidos com o carregador

• Indicador de nível da bateria

- prima o botão do indicador de nível da bateria L para apresentar o nível actual da bateria.

• Montagem de acessórios

! retire a bateria da ferramenta - limpe o veio A e todas as peças que vão ser montadas - aperte o anel B com a chave de porcas C ao mesmo tempo que carrega no botão de fecho do veio D ! carregue no botão de fecho do veio D apenas quando o veio A estiver parado - para a desmontagem de acessórios, proceda ao contrário f) Tenha extremamente cuidado ao efectuar „Cortes de bolso“ em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra- golpe se cortar acidentalmente tubulações de gás ou de água, cabos eléctricos ou outros objectos.

• Esta ferramenta não é aconselhada para rebarbar/cortar com água

• Utilize apenas os anéis fornecidos com a ferramenta

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• Retire a bateria da ferramenta antes de efectuar qualquer regulação ou mudar de acessório ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Para montar/usar acessórios de outras marcas que não sejam SKIL, respeite as instruções do respectivo fabricante

• Utilize apenas discos de rebarbe/corte com uma espessura máxima de 6 mm e um diâmetro do orifício do veio de 22 mm

• Nunca utilize redutores ou adaptadores para montar discos de rebarbe/corte com um diâmetro de abertura grande

• Nunca utilize acessórios com uma abertura “fechada” de rosca inferior a M14 x 21 mm

• Recomenda-se que, antes de usar a ferramenta pela primeira vez, o utilizador receba informação prática

• Monte sempre a pega lateral E

nunca utilize a ferramenta sem estes componentes

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a rma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extracção de pó, em função dos materiais que vão ser utilizados

• Tenha cuidado ao abrir ranhuras, especialmente em paredes de apoio (as aberturas em paredes de apoio estão sujeitas a regulamentações que variam de país64 - a temperatura da bateria não se encontrar dentro do intervalo de temperatura de funcionamento, entre -20 e +50°C - a bateria de iões de lítio está quase descarregada (para proteger contra descarga profunda) ! não continue a premir o interruptor de ligar/ desligar após a desactivação automática da ferramenta; pode danicar a bateria

• Segurar e guiar a ferramenta - segure sempre a ferramenta com rmeza utilizando ambas as mãos, por forma a ter sempre o controlo total da ferramenta ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de xação cinzenta(s)

- mantenha uma posição estável - tome atenção à direcção da rotação; segure sempre a ferramenta por forma a que as faíscas e a limalha ou o pó saltem na direcção contrária à do corpo - mantenha as aberturas de ventilação K

• Montagem/remoção da chave de porcas C

- apenas aplicável se a ferramenta for usada com pega lateral com armazenamento da chave de porcas integrado

CONSELHOS DE APLICAÇÃO

• Para mais informação, consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta sempre limpa (especialmente as ranhuras de respiração K

! retire a bateria da ferramenta antes de limpar

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

• Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto da ferramenta estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor) AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las ! proteja os terminais da bateria com ta isoladora antes de a expor de modo a evitar curto-circuítos ! os discos de rebarbe/corte aquecem muito durante a utilização; não toque nos discos antes que eles arrefeçam ! nunca utilize um disco de rebarbe/corte sem a etiqueta que lhe está colada (se fornecida)

• Montagem do pega lateral E

! retire a bateria da ferramenta - aparafuse a pega lateral E do lado direito, topo ou do lado esquerdo da ferramenta (dependendo do trabalho que vá efectuar)

• Remoção/montagem/regulação da protecção F

! retire a bateria da ferramenta ! certique-se de que o lado fechado da protecção ca sempre voltado para o operador - se for necessário, xe a protecção F apertando o parafuso G que foi predenido na fábrica (verique que a protecção está fechada)

• Antes de utilizar a ferramenta - assegure-se que o acessório está correctamente montado e apertado com rmeza - verique que o acessório gira livremente rodando-o com a mão - ligue a ferramenta em vazio durante pelo menos 60 segundos na rotação máxima e numa posição de segurança - desligue imediatamente a ferramenta em caso de vibração excessiva ou outros defeitos de funcionamento, e verique a causa do sucedido

• Interruptor On/O de travagem J

! tenha cuidado com o impacto súbito que a ligação origina ! a ferramenta deverá trabalhar na velocidade máxima antes de alcançar a peça a trabalhar - travar o interruptor

! antes de desligar a ferramenta, deve levantá-la da peça de trabalho ! o acessório continua a sua rotação durante um curto período de tempo, mesmo depois de a ferramenta já ter sido desligada

- desloque a ferramenta para trás e para a frente utilizando uma pressão moderada ! nunca utilize um disco de corte para rebarbe lateral

- não incline a ferramenta durante o corte - desloque sempre a ferramenta na direcção da seta que se encontra na cabeça da mesma, para impedir que a ferramenta seja empurrada para fora do ponto de corte de forma descontrolada - não aplique pressão na ferramenta; deixe que a velocidade do disco de corte faça o trabalho - a velocidade de trabalho do disco de corte depende do material que está a ser cortado - não trave os discos de corte exercendo pressão lateral

• Protecção da bateria Desliga a ferramenta ou reduz a velocidade ou impede a ferramenta de se ligar, quando - a carga é muito elevada65 SICUREZZA

• O nível de pressão sonora desta ferramenta, medido de acordo com a EN 60745, é de 80,5 dB(A) e o nível de potência acústica é de 91,5 dB(A) (incerteza K = 3 dB), e a vibração da recticação da superfície 5,5 m/s² (soma do vector triax; incerteza K = 1,5 m/s²) ! outras aplicações (tais como cortar) podem ter diferentes valores de vibração

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
