MANUAL DE UTILIZARE 3920 AA SKIL

Polizor unghiular fãrã fir 3920

INTRODUCERE

• Această sculă este destinata pentru ușoară silefuirea, tăioreași debavurărea materialelor metaliceși a piatrei fără a folosi apa
• Această sculă nu este destinata Utilizării profesionale
• Nu apasati scula; lasati viteza discului de taiere sasi indeplineasca sarcina
• Operatiunile de tãiere cu rotile abrazive sunt premise doar atunci cand se folosește un disposiziv de proteție impotriva tãierii (disponibil ca accesoriu optional SKIL 2610S00253)
  Citişi păstrati acest manual de instrutiuni ③

DATE TEHNICE①

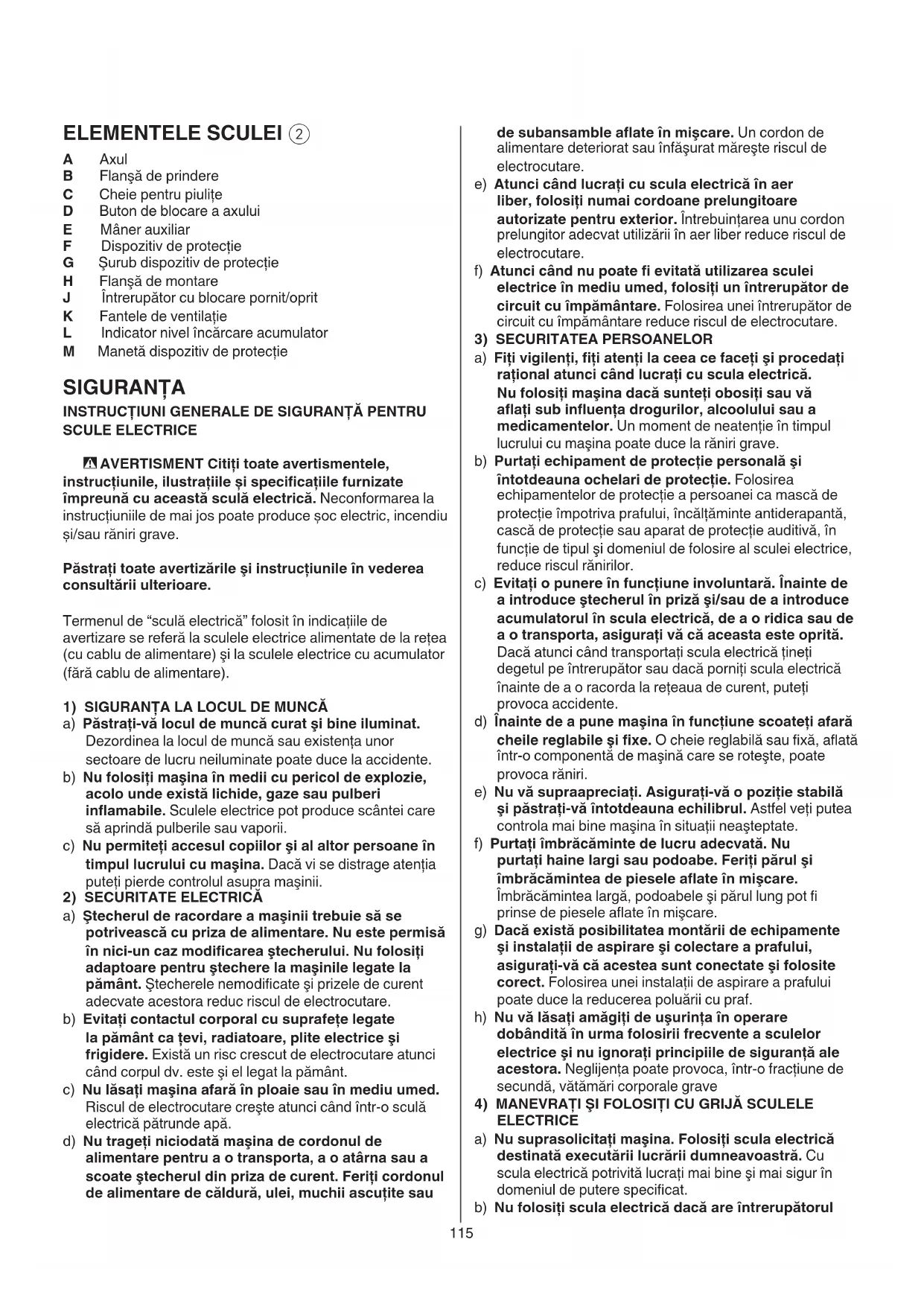

ELEMENTE SCULEI ②

A Axul
B Flansa de prindere
C Cheie pentru piulite
D Buton de blocare a axului
E Maner auxiliar
F Dispositiv de protectie
G Šurub dispositiv de protectie
H Flansă de montare
J Intrerupator cu blocare pornit/oprit
K Fantele de ventilatie
L Indicator nivel incarcare accumulator
M Manetà disposizitiv de protectie

SIGURANTA

INSTRUCTIONGenerale DE SIGURANÀ PENTRU SCULE ELECTRICE

A VERTISMENT Citi toate avertismentele, instructiunile, ilustratiile si specificatiile furnizate impreunacu aceastascula electrica. Neconformarea la instructiuniile de mai jos poate produc soc electric, incendius si/sau raniri grave.

Păstrați toate avertizărileși instrucțiunile in vederea consultării ulterioare.

Termenul de "sculă electrică" folosit in indicatiile de averizare se referă la sculele electrice alimentate de la retea (cu cablu de alimentare)și la sculele electrice cu accumulator (fãră cablu de alimentare).

a) Păstrati-va locul de munca curat Şi bine iluminat. Dezordinea la locul de munca sau existenta unor sectoare de lucru neiluminate poate duce la'accidente.
b) Nu folosiţi masina in medii cu pericol deexplozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile Sau vaporii.
c) Nu permitei accesul copilor si al altero persone in timpul lucrului cu masina. Daca vi se distraige atentia puteti pierde controlul asupra masinii.
2) SECURITATE ELECTRICA
a) Stecherul de racordare a masinii trebuie sa se potriveasca cu priza de alimentare. Nu este permisa in nici-un caz modificarea stecherului. Nu folosi adaptoare pentru stechere la masinile legate la pamant. Stecherele nemodificate si prizele de curent adevate acestora reduc riscul de electrocutare.
b) Evitàti contactul corporal cu suprafete legate la pâmǎnt ca tevi, radiatoare, plite electrice sī frigidere. Existà un risc crescut de electrocutare atunci cand corpul dv. este sī el legat la pâmǎnt.
c) Nu lasati masina afara in ploaie sau in mediu umed. Riscul de electrocutare creste atunci cand intr-o sculaelectrica patrunde apa.
d) Nu traje i niciodata masina de cordonul de alimentare pentru a o transporte, a o atarna sau a scoate stecherul din priza de current. Feriti cordonul de alimentare de caldur, ulei, muchii ascutite sau

de subansamble aflate in miscare. Un cordon de alimentare deteriorat sau infasurat mareste riscul de electrocutare.
e) Atunci cand lucrati cu scula electrica in aer liber, folosi numai cordoane prelimungitoare autorizate pentru exterior. Intrebuintarea uno cordon prelimungitor adecvat utilizarii in aer liber reduce riscul de electrocutare.
f) Atunci cánd nu poate fi evitata utilizes area sculei electrice in mediu umed, folosi un intrerupator de circuit cu impamantare. Folosirea unei intrerupator de circuit cu impamantare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiti vigilenti, fiti atenti la ceea ce faceti si procedati rational atunci cand lucrati cu scula electrica. Nu folositi masina dacă sunteti obosiţi sau va aflatii sub influenta drogurilor, alcoolului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu masina poate duce la raniri grave.
b) Purtai echipament de protectie personala si intotdeauna ochelari de protectie. Folosirea echipamentelor de protectie a personei ca masca de protectie impotrivara prafului, incaltaminte antiderapanta, casca de protectie Sau aparat de protectie auditiva, in functie de tipul si domeniul de folosire al sculei electrice, reduce riscul ranirilor.
c) Evitati o punere in functiune involuntară. Inainte de a introduce stecherul in prizăși/sau de a introduce accumulatorul in scula electrică, de a o ridica sau de a o transporte, asiguratii va ca aceasta este oprita. Daca atunci cand transportei scula electrică tineti degetul pe intrerupător Sau dacă porniti scula electrică inainte de a o racorda la reteaua de curent, puteti provoca accidente.
d) Inainte de a pune masina in functiune scoatei afara cheile reglabile si fixe. O cheie regabilă sau fixă, aflata intr-o componentă de masina care se rotește, poate provoca raniri.
e) Nu va supraapreciati. Asigurati-va o positie stabila si pstrahti-va intotdeauna echilibrul. Astfel veti putea controla mai bine masina in situatu i neasteptate.
f) Puratai imbracaminte de lucru adecvata. Nu puratai haine largi sau podoabe. Feriti pauri si imbracamintea de piesele aflate in miscare. Imbracamintea larga, podoabele si paurulung pot fi prinse de piesele aflate in miscare.
g) Daca exista posibilitatea montarii de echipamente si instalati de aspirare si colectare a prafului, asigurati-va că acestea sunt conectate si folosite corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu graf.
h) Nu va lasati amagiti de usurinta in operare dobandita in urma folosirii freventa a sculelor electrice si nu ignorati principiile de siguranla ale acestora. Negljenta poate provoca, intr-o fractiune de secunda, vatamari corporale grave
4) MANEVRATI SI FOLOSITICU GRIJA SCULELE ELECTRICE
a) Nu suprasolicitatei masina. Folosi scula electrica destinata executarii lucrarii dumneavoastru. Cu scula electrica potrivita lucrati mai bine si mai sigur in domeniul de putere specificat.
b) Nu folosiţi scula electrică dacă are intrerupătorul

defect. O scula electrica, care nu mai poate fi pornita sau oprita este periculoasa si trebuie reparata.

5) MANEVRATI SIFOLOSITICU GRIJA SCULELE ELECTRICE CU ACUMULATOR

c) Scoatei stecherul afara din prizăși/sau indepartati accumulatoru dacă este detașabil, inainte de a executa reglaje, a schimba accessorii sau a deposita scula electrică. Această măsurăpreventă reduce riscul unei porniri involuntare a masinii.
d) In caz de nefolosire păstrați masinile la loc inaccesibil copiilor. Nu permiteți personelor care nu sunt familiarizate cu masina sau caret n-au citit prezentele instruciuni, ša foloseasca masina. Sculele electrice sunt periculoase atunci cand sunt folosite de persone fara experientă.
e) Intretineti sculele electrici si accesoriile acestora. Controlati dacă componentele mobile functionează corect si dacă nu se blochează, dacă nu există PIEse defe cate sau deteriorate, care sa afecteze functianarea masinii. Inainte de a repune in functiune masina, duceci-o la un atelier de asistentă service pentru repararea sau inlocuirea pieselor deteriorate. Multe accidente s-au datorat intretineri i defectuoase a sculelor electrice.
f) Păstrați accesoriile bine ascuțiteși curate. Accesorile atent intreținue, cu muchii tăietoare bine ascuțite se blochează mai greuși pot fi conduse mai ușor.
g) Folosiţi sculele electrice, accesoriile, dispositivele de lucru etc. conform prezentelor instructiuni. Tiniţi seama de condiţiile de lucruși de lucrarea care trebuie executata. Intrebuintarea unor scule electrice destinate alter Utilizări decât cele preconizate, poate duce la situati periculoase.
h) Mentineti帽子ere sizi zonele de prindere uscate, curate siferi-ile de ulei si unsoare. Manerelesizi zonele de prindere alunecoase nu permit manevrarea si controul sigur al sculei electrice in situati neasteptate.
a) Folosi pentru incarcarea accumulatorilor numai incarcatoarele recomandate de producator. Daca un incarcator destinat unui anumit tip de accumulator este folosit la incarcarea alter acumulatori exista pericol de incendiu.
b) Folosi tla sculele eletrice numai accumulatorii prevazuli in acest scop. Intrebuintarea alter acumulatori decat cei specificati poate duce la raniri si pericol de incendii.
c) Feriti accumulatorii nefolosi di contactul cu agrafe de birou, monede, chei, cuie, suruburi sau alte obiecte metalice mici, care pot produce o punte metalicaentre contactele accumulatorului. Un scurtcircuitintre polli de contact ai accumulatorului poate avea drept consecinta arsuri sau incendii.
d) Ca urmare a folosirii necorespunzatoare, din accumulator se poate scurge lichid. Evitati contactul cu acesta. In caz de contact accidental, clati ci cu apă. Daca lichidul va intra in ochi, pe langa masurile aminite consulati si un medic. Lichidul care se scurge din accumulator poate provoca iritarea pielii Sau arsuri.
e) Nu folositi un accumulator sau o scula electrica cu accumulator deteriorat Sau modificat. Accumatori dieteriorati sau modificati pot avea un comportamento imprevizibil care sa ducla la incendiu,explozie sau sa

genereze risc de vatamari corporale.

f) Nu expuneti accumulatorul sau scula electrica la foc sau temperaturi excessive. Expunerea la foc sau temperaturi de peste 130^ poate duce laexplozii.
g) Respectati toate instructiunile de incarcare si nu reincarcai accumulatorul sau scula electrica cu accumulator la temperaturi situate in afara domeniului de temperaturi specificat in instruciuni. Incarcarea incorccta sau la temperaturi situate in afara domeniului de temperaturi specificat ar putea cauza deteriorarea accumulatorului si mari riscul de incendiu.

6) SERVICIU

a) Permiteti repararea masinii dumneavoastrumai de catre un specialist calificat si numai cu piese de schimb originale. In acest mod este garantata mentinerea sigurantei de expoatare a masinii.
b) Nu intretneti niciodata accumulatori deteriorati. Intretnerea accumulatorilor ar trebui efectuata numai de catre producator Sau de catre furnizori de service autorizati de acesta.

INSTRUCTION DE SIGURANÀ PENTRU POLIZOARE UNGHIULARE

1) INDICATII DE AVERTIZARE COMUNE PENTRU SLEFUIRE, SLEFUIRE CU HARTIE ABRAZIVA, LUCRUL CU PERII DE SÁRMA, LUSTRUIRE ŞI TÄIERE
a) Aceasta scula electrica se va folosi ca polizor si masina speciala de retezat cu disc abraziv. Respectati toate averismentele, instructiunile, representarile si datele primite impreunacu scula electrica. In cazul in care nu veiti respecta urmatoarele instructiuni, se poate ajunge la electrocutare, incendi si/ sau raniri grave.
b) Această sculă electrică nu este recomandata pentru operatiuni de sablare, prelucrare a suprafetelor cu peria de sârmă tau lustruire. Operatiunile pentru care această masina electrică nu a fost proiectata pot implică pericoleși cauza accidente.
c) Nu folosiţi accesorii care nu au fost prevăzute si recomandate in mod special de câtre produçător pentru această sculă electrică. Faptul in sine ca accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică, nu garanteză in nici un caz utilizarea lui sigură.
d) Turaţia admisă a dispositivului de lucru trebuie să fie cel puţin egală cu turaţia nominală specifică pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate distruge.
e) Diametrul exterior.si grosimea dispositivului de lucru trebuie sa corespunda datelor dimensionale ale sculei dumneavoastré electrice. Dispositivele de lucru gresit dimensionate nu pot fi protejate sau controlate in suficientă masura.
f) Accesorile prevazute cu insertie filetata trebuie trebuie sa se potriveasca exact pe filetul arborelui de polizat. La accesorile montate prin flanse, diametrul gaurii accesoriului trebuie sa se poriveasca cu diametrul de prindere al flansei. Accesorile care nu sunt fixate exact la scula electrica, se rotesc neuniform, vibrea za foarte puternic si pot duce la pierderea controlului.

g) Nu folositi dispositive de lucru deteriorate. Inainte deutilizare controati dacà dispositivele de lucru ca discurile de slefuit nu sunt spare sau fisurate, dacà discurile abrazive nu sunt fisurate, uzate sauc tocite puternic, dacà periile de sármà nu prezintä fire desprince sau rupte. Dacă scula electrică sau dispositivul de lucru cade pe jos, verificati dacà nu cumva s-a deteriorat rat sau folosiţi un dispositiv de lucru nedeteriorat. După ce aşi controlat si montat dispositivul de lucru, tineti personale aflate in preajma in afara planulului de rotatie al dispositivului de lucru, si lasati scula electrică sa functioneze un minut la turația nomină. De cele mai multe ori, dispositivele de lucru deteriorate se rup in această perioada de probă.
h) Purtati echipament personal de protectie. In functie deutilizare, purtati o protectie completa a feiei, protectie pentru ochi sau ochelari de protectie. Daca este cazul purtati masca de protectie impotriva prafului, protectie auditiva, manusi de protectie sau sort special care sa vafereasca de micile aschii si particule de material. Ochii trebuie protejati de corporurile straine aflate in zbor, aparute in cursul diferitelor aplicaiti. Masca de protectie impotriva prafului sau masca de protectie a respiratiei trebuie sa filtrze praful degajat in timpul utilizarii. Daca sunteti expusi tamp indelungat zgomotului puternic, va puteti pierde auzul.
i) Aveti grijaccelealte persone sa pastreze odistantaa sigurafata de sectorul dumneavoastrade lucru. Oricine patrunde in sectorul de lucru trebuie sa poarte echipament personal de protectie. Fragmentede din piesa de lucru Sau dispositivele de lucru rupte pot zbura necontrolat si provoca raniri chiar in afara sectorului direct de lucru.
j) Tini scula electrica de manerele izolate atunci cand efectuati o operatiune in care accesorii poate atinge fire eletrice ascunse. Daca un accesori u atinge fire eletrice aflate sub tensiune, acest lucru poate face ca piesele metalice expuse ale sculei sa se electrifice, existand riscul unui soc electric pentru operator.
k) Tineti cablul de alimentare departe de disposizitiviele de lucru care se rotesc. Daca pierdeti controlul asupra masinii cablul de alimentare poate fi taiat sau prins iar mana sau bratul dumneavoastra poate nimeri sub disposizitivul de luru care se roteste.
1) Nu puneti niciodatajos scula electrica inaintec a disposizitivul de lucru sa se fi oprit complet. Dispositivul de lucru care se roteste poate ajunge in contact cu suprafata de sprijin, fapt care va poate face sa pierdeti controlul asupra sculei electrice.
m) Nu lasati scula electrica sa fonctione in timpe o transportei. In urma unui contact accidental cu dispositivul de lucru care se roteste, acesta va poate prisde imbracamintea si chiar patrunde in corporul dumneavoastr.
n) Curatai regulat fantele de aerisire ale sculei dumneavoastré electrice. Ventilatorul motorului atrage praf in carcasa iar acumularea puternica de pulberi metalice poate provoca pericole electrice.
o) Nu folosi scula electrica in apropierea materialelor inflamabile. Scanteile pot duce la aprinderea acestor materiale.

2) RECUR SI AVERTISMENTE CORESPUNZÁTOARE

3) AVERTIZÄRI DE SIGURANTA SPECIFICE PENTRU OPERATIUNI DE POLIZARE SAU TÄIERE ABRAZIVA

p) Nu folosi dispositive de lucru care necessita agenti de racire lichizi. Folosirea apei sau a alter agenti de racire lichizi poate duce la electrocutare.
Reculul este reactia brusca aparutla agatarea sau blocarea unui dispositiv de lucru care se roteste, cum ar fi un disc de slefuit, un disc abraziv, o perie de sarma, etc. Agatarea sau blocarea duce la oprirea brusca a dispositivului de lucru care se roteste. Aceasta face ca scula electrica necontrolata sa fie accelerata in punctul de blocare, in sens contrar directei de rotaie a dispositivului de lucru.
- Daca, de exemplu, un disc de slefuit se agata sau se blochează in piesa de lucru, marginea discului de slefuit care penetrazeă direct piesa de lucru se poate agata in aceastași duce astfel la smulgerea discului de slefuit sau provoca recul. Discul de slefuit se va deplasa caret operator sau in sens opus acestua, in functie de directia de rotatie a discului in punctul de blocare. In această situatie discurile de slefuit se pot chiar rupe.
- Un recul este consecinta utilizes gresite sate defectuoase a sculei elecrice. El poate fi impiedicat prin masuri preventive adevate, precum cele describe in continuare.
a) Tineti bine scula electrica si aduceti-va corpul si braftele intr-o poziie in care sa puteti controla fortele de recul. Folosiiti intotdeauna un maner suplimentar, in caz ca acesta exista, pentru a avea un control maxim asupra fortelor de recul sau a momentelor de reactie la tura tii inalte. Operatorul poate stapani fortele de recul si de reactie prin masuri preventive adecvate.
b) Nu apropiatti niciodata帽子 de dispositiviele del lucru in miscare de rotatie. In caz de recul dispositivul de lucru se poate deplasa peste帽子 dumneavoastr.
c) Evitati să stationati cu corpul in zona de mișcare a sculei electrice in caz de recul. Reculur proiectează scula electrică intr-o directie opusă mișcarii discului de slefuit din punctul de blocare.
d) Lucraţi extrem de atent in zona colțurilor, muchilor ascuţite, etc. Evitaţi ca disposizitivul de lucru să ricoșeze după izbirea de piesa de lucruși să se blocheze. Dispositivul de lucru aflat in mișcare de rotăție are tendința să se blocheze in colțuri, pe muchii ascuțite sa candid.roșează in urma izbirii. Aceasta duce la pierderea controlului sau la recul.
e) Nu folositi pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frevent recul sau duc la pierderea controlului asupra sculei electrice.
a) Folosi numai corpuri abrazive admise pentru scula dumneavoastră electricăși o apăratoare de proteție prevăzută pentru aceste corpuri abrazive. Corporile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperiteși protejate suficient, fiind nesigure.
b) Discurile de themsuire cu degajare trebuie astfel montate incat suprafata lor de slefuire sa nu depaseasca planul marginii aparatoarei de protectie. Un disc de slefuire montat necorespunzator, care depaseste planul aparatoarei de protectie, nu poate fi acoperit suficient.

c) Aparatoarea de protectie trebuie fixata sigur pescula electrica si astfel ajustata incat sa se atingao un grad maxim de sigurantha in expoatare, adica numai o portiune extrem de mica a corpului abraziv sara mana descoperita in partea dinspre operator. Aparatoarea de protectie trebuie sa protejeze operatorul de fragmentele desprinse prin slefuire, de atingerea accidentalà a corpului abraziv si de scanteilor care pot aprinde imbracaminteea.
d) Corpurile abrazive trebie folosite numai pentru posibilitătile de'utilizare recomandate. De exemplu: nu Şlefuiţi niciodata cu partea laterala a unui disc de tăiere. Discurile de tăiere sunt destinate indepartarii de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
e) Folosti intotdeauna flanse de prindere nedeteriorate avand dimensiuni si forme corespunzatoare discului de slefuit ales de dumneavoastră. Flansele adevate sprijină discul de slefuit diminuand astfel pericolul ruperii acestuia. Flansele pentru discuri de taiere pot fi diferite fata de flansele pentru alte discuri de slefuit.
f) Nu intrebuinta di discuri de slefuit uzate provenind de la scule electrice mai mari. Discurile de slefuit pentru sculele electrice mai mari nu sunt concepute pentru turaţile mai ridicate ale sculelelor electrice mai mici si se pot rupe.
4) ALTE AVERTISMENTE SPECIALE PRIVIND TAIEREA
a) Evitaţi blocarea discului de tăiere sau o apăsare prea puternica. Nu executatai tăieri exagerat de adânci. O supraîncărcare a discului de tăiere marește solicitarea acestuiași tendinta acestuia de a se inclina greșit in piesa de lucru sau de a se bloca, aparşand astfel posibilitatea unui recul sau a ruperii corpului abraziv.
b) Evitaţi zona din faţași din spatele discului de tăiere care se roteș. Daca deplasăți discul de tăiere în piesa de lucru în directie opusă dumneavoastră, în caz de recul, scula electrică impreună cu discul care se roteș pot fi proiectate direct spre dumneavoastră.
c) Daca discul de taiere se blocheazaa sau dacai intrerupeti lucrul, deconecta scula electrica si nu o miscati panacand discul se opreste complet. Nu incercati niciodata sa extrageidi discul de taiere din taietura, alfel se poate produce un recul. Stabiliti si indepartati cauza blocarii discului.
d) Nu reporniti niciodata scula electrica CAT timp aceasta se mai afla inca in piesa de lucru. Lasati discul de taiere sa atinga turatia nominala si numai dupa aceea continuati sa taiati cu precautie. In caz contrar discul se poate agata, sari afara din pesa de lucru Sau provoca recul.
e) Sprijiniti piacile sau piesele de lucru mari pentru a diminua riscul reculului cautat de blocarea discului de taiere. Piesele mari se pot incovoia sub propria greutate. De aceea piesa de lucru trebuie sprijinita pe ambele parti, atat in apropierea liniei de taiere cát si pe margine.
f) Fitl extrem de atenti in cazul ,taierii de cavitatei" in peretidea existenti sau in alte sectoare fara vizilitate. La penetrarea in sectorul vizat, discul de taiere poate cauza un recul dacnimereste in conducte de gaz sau de apa, conductori electrici sau alte obiecte.

INSTRUCTION DE SIGURANTA SUPLIMENTARE

GENERALITÄTI

• Această sculă nu este potrivita pentru slefuire/täiere umeda
• Folosiţi doar flansele care sunt livrate cu această sculă
• Această sculă nu trebuie să fie folosit de persone sub 16 ani
• Scoatei bateria din sculă inainte de a face orice reglaje sau de a schimba accesorii

ACCESORII

• SKIL garanteză functionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale
• Pentru montarea/utilizarea accesoriilor care nu provin de la firma SKIL respectati instructiunile responsivului producător
• Folosiţi numai discuri de Şlefuire/tăiere cu o grosime maxima de 6 mmși un diamétru al orificiului axului de 22 mm
• Nu folositi niciodata reductoare sau adaptoare pentru a fixa discuri de slefuire/taiere cu orificiu mare
• Nu folositi niciodata accesorii cu orificiu filetat orb mai mic decat M14x21mm
• Manevrati ši deposizati cu grijă discurile de Şlefuire/täiere pentru a evita spargerea ši fisurarea lor

INAINTEA UTILIZABII

• Inaintea utilizarii pentru prima data a sculei este recomandat să primiti informatici practice
  Montati intotdeana manerul auxiliar E ② si dispositivul de protectie F ② nu folositi niciodata scula fara ele
• Folosiţi detectoare adecovate pentru depistarea conductelor și conductorilor de alimentare sau apelati in acest scop la intrerprinderea locală de furnizare a utilitateților (contactul cu conductorii electrici poate provoca incendii Sau electrocutare; deteriorarea unei conducte de gaz poate duce laexplozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)
• Nu prelimucrati materiale care contin azbest (azbestul, este considerat a fi cancerigen)
• Praful rezultat din materiale precum vopseaua care contine plumb, unele specii de lemn, minerale si metale poate fi periculos (contactul cu praful Sau inhalare acestuia poate provoca reactii allergice si/sau afectiuni respiratoriui operatorului sau personelor care staun apropiere); purata i masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
  Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar si fac) in special in combinatie cu aditivi pentru tratarea lemnului; purata o masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Respectaţi reglementările nationale referitoare la aspiratația prafului în functie de materialele de lucru folosite
• Aveti grijla tāierea canalelor, in special in zidurile de rezistentă (orificile in zidurile de rezistentă se supun reglementarilor specifie tārii respective; aceste reglementari trebuie respectate in toate situatiile)
  Securizati piesa de lucru (o piesa de lucru fixata cu clame sau intr-o menghina este tinita mult mai in siguranta decat manual)
• Nu fixati sculă in menghina

IN TIMPUL FUNCTIONÄRII

• In cazul unor defectiuni electrice sau mecanice

deconecta imediat instrumentul si scoatei bateria

• In cazul unei intreruperi a protectiei bateriei sau in cazul in care bateria este scoasa, scula nu va reporni singurà; pentru a reporni scula deblocati intrerupatorul de pornire/oprire si a puneti scula din nou in functiune 1

DUPÄ UTILIZARE

• După oprirea sculei, nu opriti niciodata roataia accesoriului aplicandiu-i acestua o fortă lateră

BATERIILOR

• Bateria furnizata este partial incarcata (pertru a asigura o capacitate maximă a bateriei, incarcati-o complet'utilizând incarcatorul acesteia inainte de a utiliza scula electrică pentru prima data)
  Utilizi numai urmatoarele baterii si incarcatoare cu aceast scul
  -Baterie SKIL: BR131***
  -Incarcator SKIL:CR1*31****
• Nuutilizati bateria dacá este avariata;aceasta trebuie inlocuita
• Nudezasamblati bateria
• Nu expuneti scula/bateria la ploaie
• Temperatura ambienta admisa (instrument/incarcator/ accumulator):
  -in timpul incarcarii 4... 40^
  -in timul functionarii-20...+50°C
  -in timpul depositarii -20...+50°C

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT/BATERIE

③ CitiTi manual de instrueti ini inainte deutilizare
(4) Purtati ochelari de protectie si ccasti antifonce
Bateriile vor explodes cänd sunt aruncate in foc, deci nu ardeti bateriile sub niciun motiv
6 Păstrați instrumentul/incearcătorul/bateria la temperaturi cuprinse intre 50^ si 0^
⑦ Nu aruncai sculele electrice si bateriile direct la pubelele de gunoi

UTILIZAREA

• Incarcarea bateriei

!iti avertismentele de siguranà sì instruţiunile care au fost furnizate impreună cu incârcătorul

• Scoaterea/instalarea baterilor ②
  Indicator nivel incarcare accumulator 8

• apasati butonul care indicà nivelul de incârcare a accumulatorului L pentru a afisa nivelul de incârcare actual al bateriei.

! scoateti bateria din sculă

-curatai fusul A si toate partiile care urmeaza a fi montate
-strangei flanza de prindere B cu cheia de C in temp ce apasati butonul de blocare a fusului D

! apasati butonul de blocare a fusului D atunci cand axul A este oprit

• pentru demontarea accesoriilor actionati in ordinea inversa a operatiilor
  ! discurile de slefuire/taiere devin foarte fierbinti in timpul utilizarii; nu le atingeti pana nu s-au racit
  ! nu folosiţi niciodata un disc de Şlefuire/täiere caruia sa ii lipseasca inscriptionarea sub forma unei etichete (in caz ca acesta există)

Montarea manerul auxiliar E ⑨

! scoatei bateria din scula

• insurabati manerul auxiliar E in partea dreaptä, partea stangá sau partea superioara a masinii (in functie de operatiunea care urmeazá a fi efectuata)

• Demontarea/montarea/reglajul disposizitivul de protectie F 10

! scoatei bateria din scula
! asigurati-va că partea înisă a disposizitivului de proteție este intotdeauna indreptataă cautre operator
-daca este necessities, strangei dispositivul de protectie F prin insurubarea surubului G, care este presetat din fabrica (asigura-i-va ca dispositivul de protectie este inchis)

Inainte de a folosi scula

-asigurati-va că accesoriul este corect montat.si bine strâns
- verificati dacă accesoriul se invărteste liber, rotindu-l cu mana
-testa scula in functionare cel putin 60 de secunde la cea mai mare turatie de mers in gol intr-o positie sigura
-opriti immediat i n cazul unor vibratii considerabile sau al altero defe cate si verificati sculă pentru a stabili cauza

• Intrerupatorul cu blocare pornit/oprit J ⑪

-porniti scula 11a
! aşteptaşi va la un impact brusc atunci cand scula este conectata
! inainte ca accesoriul sa atinga piesa care urmeaz a fi prelimucrata, scula ar trebui sa functioneze la intreaga viteza
-blocatu intrerupatorul 1b
-deblocati intrerupatorul/opriţi scula ⑪c
! inainte de oprirea scula, trebuie sa o ridicati de pe piesa de prelimucrat
! accesoriuul continua să se rotească pentru o scurtă perioada de temp după ce sculă a fost deconectata

Slefuirea 12

-misceati scula inainte -inapoia apasand moderat
! nu folosiţi niciodata un disc de tăiere pentru slefuire laterala

Taierea 13

-atunci cánd taieti nu basculati sculă
-miscati intotdeauna scula in aceeasi directie ca sisiageata de pe port-scula pentru ca scula sa nu fiearuncata din taiere in mod necontrolat
- nu apasati scula; lasati viteza discului de taiere sa-si indeplineasca sarcina
-viteza de lucru a discului de taiere depinde de materialul care trebuie taiat
-nu blocati discurile de taiere cu presiune laterala

• Protectia bateriei

Opreeste instrumentul Sau reduce automat viteza sau previne pornirea a instrumentul, atunci cand -sarcina este prea mare

-temperatura bateriei nu se incadreaza intervalul de temperaturi de operare admisibile, cuprins intre -20 si +50^
-bateria cu ioni de litiu esteaproape descarcata (pentru protectie impotriva descarcarii complete)

! nu continuati să apasați comutatorul pornit/oprit după oprirea automata a masinii; in caz contrar, bateria poate fi deteriorata

• Mânuirea Şi dirijarea sculei

-tineti intotdeauna cu putere scula cu ambele maii,asa

incat s o puteti controla in orice moment
! in timpe ce lucrati, tinei intotdeauna scula de zona (zonele) de prindere colorate gri 14
-mentineti o poziţie sigură a corpului
-fiti atenti la directia de rotatie; tinieti intotdeauna sculaa asa incat scanteile si praful provenit de la slefuire/taiere sa nu se deplaseze in directia corporuli
-mentineti fantele de ventilatie K2 neacoperite

Montarea/scoaterea cheii de buloane C 15

-numai dacă scula este operata cu maner auxiliar cu o

carcasă integrată de stocare a cheii de buloane

SFATURI PENTRU UTILIZARE

• Pentru mai multe informati, consultati www.skil.com

INTRETINERE / SERVICE

• Această sculă nu este destinata Utilizării profesionate
• Păstrati intotdeauna aparatul curat (mai ales fantele de ventilatie K ②)

! scoatei bateria din scula electrica inainte de curatare

• Daca'in ciuda procedeler de fabricatie si control riguroase scula are totusi o pană, repararea acesteia se va face numai la un atelier de asistentă service autorizat pentru scule electrice SKIL
• trimite scula in totalitatea lui cu bonul de cumparare la distribuitorul Sau la centrul de service SKIL cel mai apropriat (adrese si diagrame de service se gaseasc la www.skil.com)
• Trebuie sa fiti constienti de faptul ca deteriorarea datorata suprasarcinii Sau utilizarii incorcete a sculei vor fi exclude din garantie (pentru condiile de garantie SKIL consultati www.skil.com Sau intrebati distribuitorul)

MEDIUL

• Nu arunca ti sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru tările din Comunitatea Europeana)

• Directa Europeana 2012/19/EC face referire la modul de aruncare a echipamentelor eletrice si electronice si modul de aplicare a normelor in conformitate cu legislata nationa; sculele electrice in momentul in care au atins un grad avansat de uzura si trebuiesc aruncate, ele trebuiesc colectate separat si reciclate intr-un mod ce respecta normele de protectie a mediului inconjurator

-simbolul ⑦ va va reaminti acest lucru

! inainte aruncare protejati terminalele bateriei cu lenta protectoare pentru a preintampina scurtcircuitul

ZGOMOT/VIBRATII

• Măsurate in conformitate cu EN 60745, nivalul de presiune sonora a acestui instrumente este 80,5 dB(A) si nivalul de zgomot 91,5 dB(A) (incertitudinea K = 3 dB) si vibrata la sfeuirea suprafetelor 5,5 m/s² (suma vectorială triaxială; incertitudinea K = 1,5m / s^2 )
  ! alte aplicati (de ex: taierea) pot avea alte valori ale nivelului de vibrati
• Nivelul emisiilor de vibratii a fost masurat in conformitate cu un test standardizat precisat in EN 60745; poate fi

folosit pentru a comparar o sculca cu alta si ca evaluare preliminara a expunererii la vibratai atunci cand folosi ci scula pentru aplicatiile mentionate

-utilizarea sculei pentru aplicatiui diferite sau cu accesorii diferite si prost intretnute poate creste semnicificativ nivelul de expunere
-momentele in care scula este oprita sau cand functioneaza dar nu executaonio lucare, pot reduce semnicificativ nivelul de expunere

! protejati-vã impotriva efectelor vibraitiilor prin intretinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru

BG

Be3KnueH bIroUlaaΦ 3920

YBO

To3n INHCTpymEnTe npedHa3HaueH 3a JNeO ⅢINΦOBaHe, p3aHe N MaTpaHe Ha MeTaI N KaMeHHN MaTePnaJI, 6e3 ynoTpe6a Ha BODa
To3n HNCTpymEn He e npedHa3HaueH 3a npofoecnoHaHa ynotpe6a
He npinaraTe HaTnck Bbpxy nHCTpyMeHTa; octaBeTe DmHKeHHeTo Ha peHKeUra DNCH da H3BbPwBa npoueca
Onepaunnte no p3aHe c a6pa3HBn peKeuH KOJIeLa ca N03BOJIeH cAmO HORaTO ce H3NOJ3Ba npOTekTOp 3a P3aHe (npedla rce KaTo DonbHNHTeJeH SKIL ancecoap 2610S00253)
- PpOcHTeTe n na3eTe TOBa p'bKOBoDCTBO 3a pa60Ta ③

TEXHnueChn DAHHN ①

EJIEMEHNAHHCHTPYMEHTA ②

A 1nnHneI
B 3aTgauu fnaHeu
C RaueeH KJIIOU
D ByToH 3a 3aKJIIOUVAHe Ha UINHDeIa
E IOMOuHa pBvka
F 3aunTHa oxpaHa
G BnHTa Ha 3aunTHna Kaan
H CkpenBaunn faHeu
J BkIIOUBaU/H3KIIIOUBaU 3aKIIIOUBaUIN KIIIOU
K BeHTnlaaHIOHHTe OTBOpN
L INHINKATOP 3a KaNaunTeHa Ha 6aTeepnTa
M Ioc3a npedna3eH npoTeKTop

BE30NACHOCT

OBUYKA3AHNA 3A BE3OINACHA PABOTA C EJEHTPOHCTPYMEHTN

I NPEyPENHEHNE IpOye BCnHN npEynpeHdHn 3a 6e3oNaCHOCT, HNCTpyKcnn, nIOCTpaunn CneuΦnKaunn, DoCTaBEHn C To3N

eNEKTPoHCTpyMeHT. HecnA3BaHeTo Ha BCnKn OnncAnH no-Dony HcTpyKuMOnKe Da DoBeDe Do ToKOB yDap, NoKap N/NI TckHo HapaHaBaHe.

3ana3eTE BCnHn npedynpeHdEHHN yHa3aHn 3a noI3BaHe B 6bdeJe.

N3noJ3BaHnT no-DoJy TepMnH "eJeKtpOnHCTpyMeHT" ce OTHaCJ do 3axpaHbHn OT eJeKtpUYeCKaTa MpeJa eJeKtpOnHCTpyMeHTn (cbc 3axpaHbAa Ka6eJ) n do 3axpaHbHn OT aKymJaToPHa 6aTeprna eJeKtpOnHCTpyMeHTn (6e3 3axpaHbAa Ka6eJ).
