Type de produit	Aspirateur robot
Marque	PALSON
Modèle	Diábolo
Alimentation	Batterie rechargeable (adaptateur 230V / 50-60 Hz)
Temps de charge	4 à 5 heures (8-9 heures pour la première utilisation)
Autonomie	30 à 60 minutes selon le mode sélectionné
Modes de nettoyage	3 modes : S (petite pièce), M (moyenne), L (grande)
Surface adaptée	S : 10-15 m², M : 15-25 m², L : plus de 25 m²
Capteurs	Infrarouge, détection de vide (évite les chutes)
Fonctions	Mur virtuel, nettoyage intelligent, arrêt automatique
Brosses	Brosse principale, brosse latérale (remplaçable), brosse en caoutchouc
Filtre	Filtre amovible et nettoyable
Accessoires fournis	Unité de mur virtuel, chargeur, cuillère, brosse latérale de rechange, filtre, brosse de nettoyage
Entretien	Nettoyage régulier du réservoir, du filtre, des brosses et du couvercle d'entrée
Sécurité	Ne pas utiliser sur moquettes épaisses, surveillance des enfants, arrêt sur batterie faible
Protection environnement	Recyclable – ne pas jeter avec les ordures ménagères
Pièces détachées	Brosse latérale, visse, batterie rechargeable

FOIRE AUX QUESTIONS - Diábolo PALSON

Comment choisir le mode de nettoyage adapté à ma pièce ?

Appuyez sur l'un des trois boutons de mise en service (9) : S pour les pièces de 10-15 m² (30 min), M pour 15-25 m² (40 min) et L pour plus de 25 m² (60 min). Si vous appuyez sur le mauvais bouton, appuyez deux fois sur le bon pour démarrer.

Comment utiliser l'unité de mur virtuel ?

Placez l'unité de mur virtuel (1) à l'endroit où vous souhaitez bloquer le passage de l'aspirateur. Elle fonctionne avec 2 piles LR20 et offre trois portées : 0-3 m, 3-7 m ou plus de 7 m. Évitez d'orienter le signal infrarouge vers les yeux.

Comment nettoyer le filtre de mon aspirateur Diábolo ?

Éteignez l'appareil, retirez le réservoir amovible (10), retournez-le et appuyez sur le bouton pour retirer le filtre (5). Éliminez la saleté, remettez le filtre en place puis replacez le réservoir.

Comment remplacer la brosse latérale ?

Retirez les vis du couvercle inférieur (Fig.1), faites pivoter la brosse latérale (4) pour accéder à la vis, dévissez-la, remplacez la brosse usagée par une neuve, puis remontez le tout dans l'ordre inverse.

Quelle est la durée de charge et comment optimiser la batterie ?

La charge complète dure 4-5 heures. Pour la première utilisation ou après une longue inactivité, chargez 8-9 heures. La batterie atteint son rendement optimal après 3-4 cycles de charge/décharge complets. Débranchez le chargeur après la charge pour éviter la surcharge.

Que faire si le robot s'arrête en cours de fonctionnement ?

Vérifiez d'abord si la batterie est faible (voyant rouge). Si les voyants S/M/L restent allumés, éteignez l'appareil, retournez-le et nettoyez la poussière accumulée dans la roue centrale, les roulettes latérales et le réservoir plein. Un réservoir trop plein déclenche l'arrêt de sécurité.

Comment nettoyer la brosse principale ?

Éteignez l'aspirateur et retirez le cordon. Retournez l'appareil, dévissez la vis de fixation à droite, retirez la brosse principale (12) et la brosse en caoutchouc. Nettoyez la chambre et les brosses avec un chiffon sec, puis remontez.

Puis-je utiliser l'aspirateur sur des moquettes épaisses ?

Non, le robot aspirateur est conçu pour les sols durs (bois, carrelage, linoléum) et les moquettes fines à moyennes. N'utilisez pas sur des moquettes épaisses car cela pourrait bloquer l'appareil.

Comment vider le réservoir amovible ?

Éteignez l'appareil, appuyez sur la languette du réservoir (10) et retirez-le. Videz la saleté puis nettoyez le réservoir avec un linge sec. Replacez-le en enclenchant la languette.

Quels sont les consignes de sécurité importantes ?

Ne pas laisser les enfants sans surveillance, ne pas utiliser sur des moquettes épaisses, éviter les obstacles fragiles, et ne pas exposer le robot à des escaliers sans protection. Si le câble d'alimentation est endommagé, faites-le remplacer par un professionnel. Respectez les consignes de recyclage.

MODE D'EMPLOI Diábolo PALSON

1 Unité de mur virtuelle 2 Chargeur de batterie 3 Cuillère 4 Brosse latérale 5 Filtre 6 Senseur à infrarouges 7 Poignée de transport 8 Indicateur du niveau de batterie 9 Boutons de mise en service 10 Réservoir amovible 11 Bouton I/O 12 Brosse principale 13 Couvercle d'entrée de la saleté du robot 14 Senseurs 15 Batterie rechargeable 16 Branchement de recharge de la batterie 17 Brosse de nettoyage

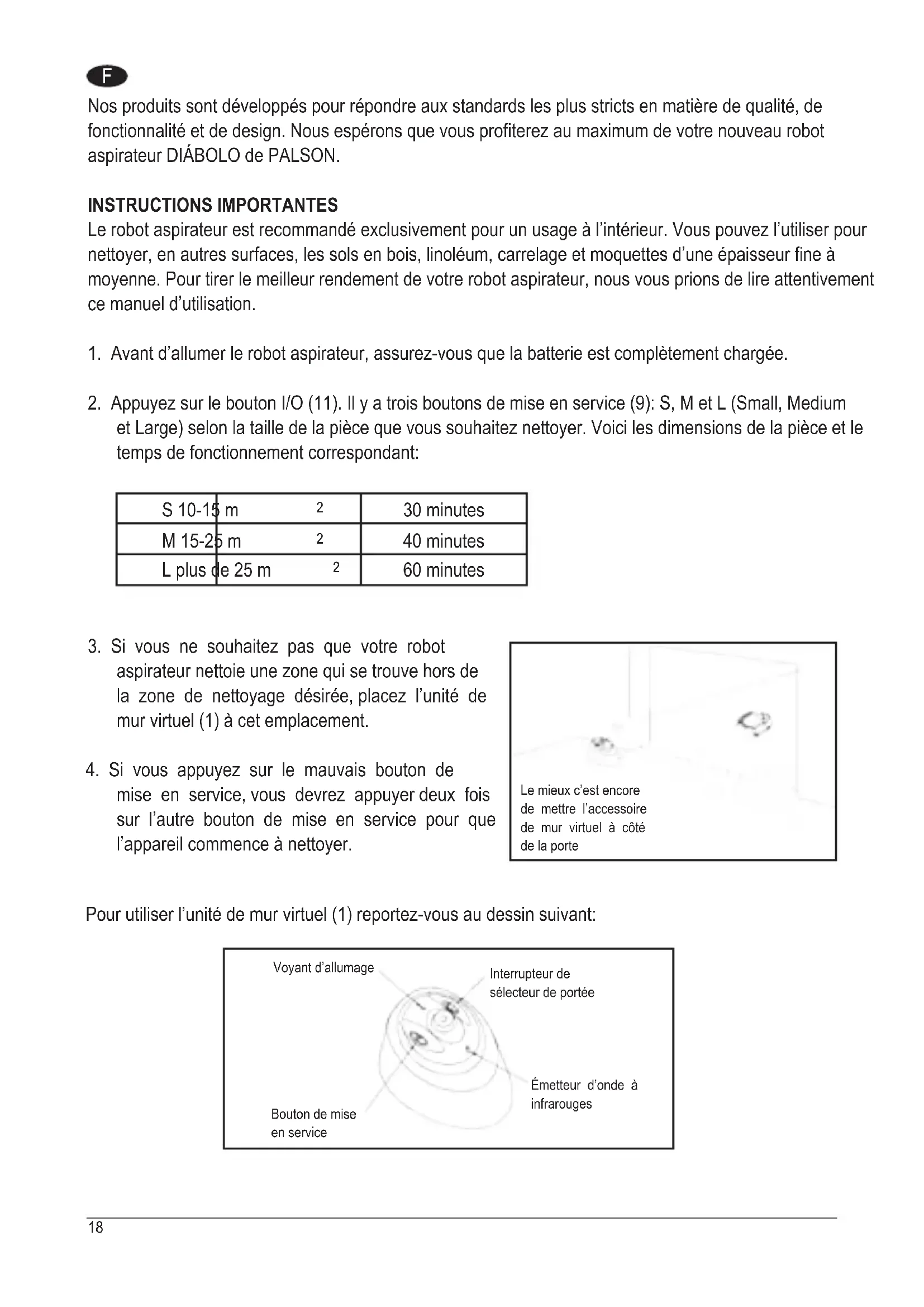

Nos produits sont développés pour répondre aux standards les plus stricts en matière de qualité, de fonctionnalité et de design. Nous espérons que vous profiterez au maximum de votre nouveau robot aspirateur DIABOLO de PALSON.

Instructions importantes

Le robot aspirateur est recommandé exclusivement pour un usage à l'intérieur. Vous pouvez l'utiliser pour nettoyer, entre autres surfaces, les sols en bois, linoléum, carrelage et moquettes d'une épaisseur fine à moyenne. Pour tirer le meilleur rendement de votre robot aspirateur, nous vous prions de lire attentivement ce manuel d'utilisation.

1. Avant d'allumer le robot aspirateur, assurez-vous que la batterie est complètement chargée.
2. Appuyez sur le bouton I/O (11). Il y a trois boutons de mise en service (9) : S, M et L (Small, Medium et Large) selon la taille de la pièce que vous souhaitez nettoyer. Voici les dimensions de la pièce et le temps de fonctionnement correspondant:

S 10-15 m	2	30 minutes
M 15-25 m	2	40 minutes
L plus de 25 m	2	60 minutes

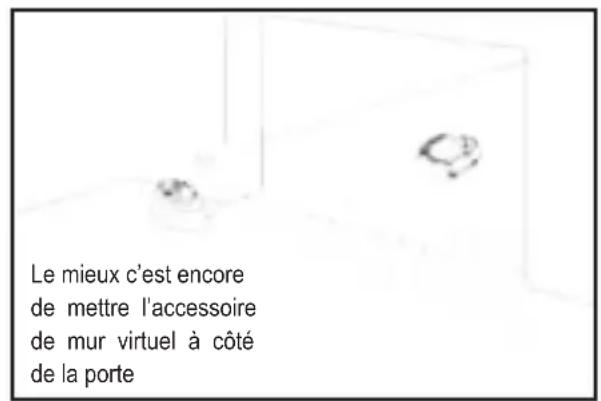

1. Si vous ne souhaitez pas que votre robot aspirateur nettoie une zone qui se trouve hors de la zone de nettoyage désirée, placez l'unité de mur virtuel (1) à cet emplacement.
2. Si vous appuyez sur le mauvais bouton de mise en service, vous devrez appuyer deux fois sur l'autre bouton de mise en service pour que l'appareil commence à nettoyer.

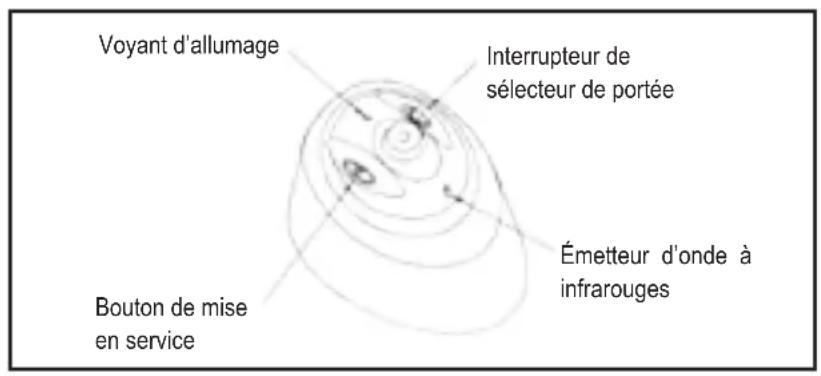

Pour utiliser l'unité de mur virtuel (1), reportez-vous au dessin suivant :

L'unité de mur virtuel (1) fonctionne avec deux piles (LR20) pour diviser la distance d'émission des infrarouges en trois options, comme indiqué sur le dessin suivant:

Plus de 7 mètres

3-7 metres

0-3 metres

Vous sousvez selectionner l'un de ces options en fonction de ce que vous souhaitez aspirer. ATTENTION: évitez d'orienter le signal à infrarougs vers les yeux.

1. Lorsque vous appuyez sur l'un des trois boutons de mise en service (9), une brève mélodie retentit puis le robot commence à fonctionner.
2. Il peut aspirer pendant 30-60 minutes pour nettoyer une chambre de taille normale. Lorsque la batterie est faible, l'indicateur du niveau de batterie (8) devient rouge et le système s'éteint automatiquement.

Le robot aspirateur est facile à utiliser et après utilisation l'entretien est minime. Pour garantir un rendement optimal, procédez comme suit:

Nettoyage du réservoir amovible (10)

Il existe deux façons d'éliminer les particules et la saleté du réservoir:

1. Pour vider le réservoir amovible (10):

a) Éteignez l'appareil.

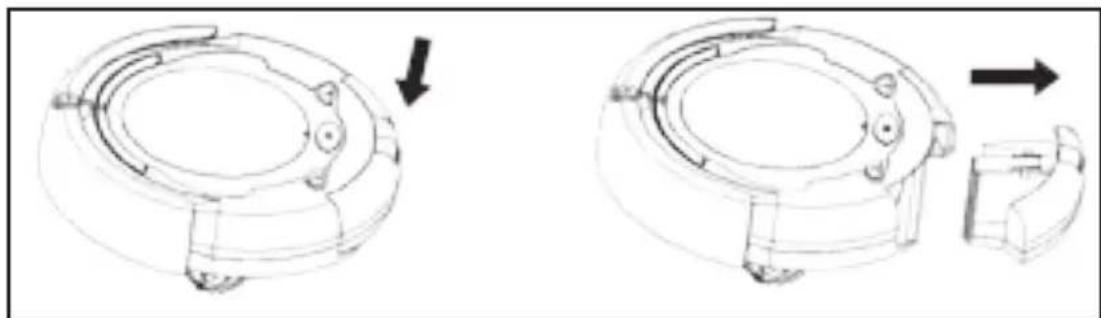

b) Appuyez sur la languette du réservoir (10) et retirez-le comme indiqué dans les dessins ci-dessous :

c) Nettoyez le réservoir (10).

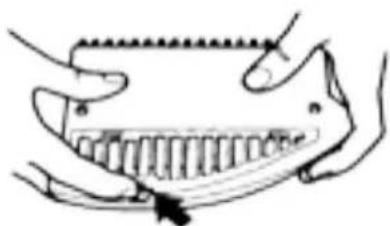

1. Pour nettoyer le filtre:

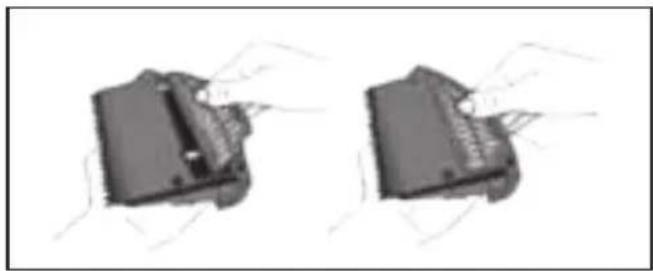

a) Mettez le réservoir (10) tête en bas. b) Appuyez légèrement sur le bouton, retirez le contrôle (5) comme indiqué sur le dessin suivant:

c) Retirez la saleté du filtre (5). d) Remettez le filtre (5) en place dans le réservoir (10).

e) Appuyez légèrement sur la languette et remettez le réservoir (10) en place dans le robot aspirateur.

Nettoyer les brosses principales (12) du robot aspirateur

1. Eteignez l'aspirateur, retirez le cordon de l'adaptateur et mettez le robot aspirateur sur une surface plane, la partie inférieure vers le haut.

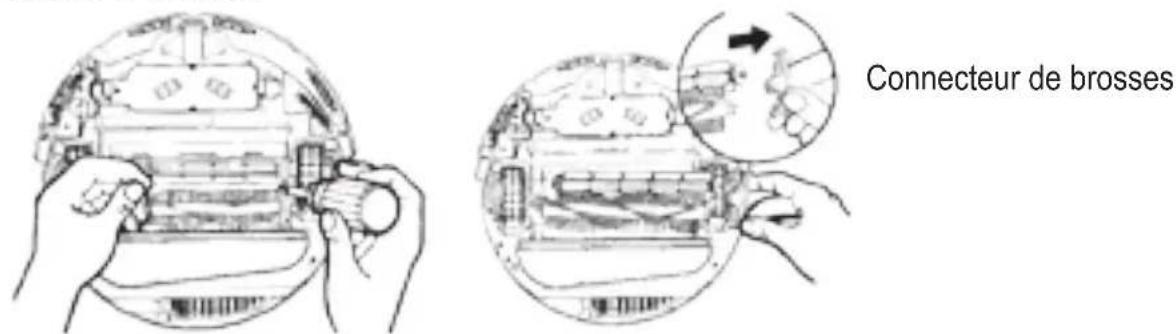

1. Utilisez un tournevis cruciforme pour retirer la vis de fixation située sur la droite, puis retirez la brosse principale (12), la brosse en caoutchouc et le connecteur de brosses comme indiqué sur les dessins ci-dessous :

1. Nettoyez la chambre où se trouve la brosse, ainsi que la saleté qui s'est déposée sur la brosse et la brosse en caoutchouc.
2. Éliminez la saleté qui se trouve sur l'axe et le support en métal du connecteur et sur les brosses (il n'est pas toujours nécessaire de réaliser cette opération après chaque utilisation), comme indiqué sur les dessins ci-dessous. Si nécessaire, appliquez un peu de lubrifiant.

1. Remettez le connecteur de brosses et les brosses dans leur emplacement et serrez la vis.

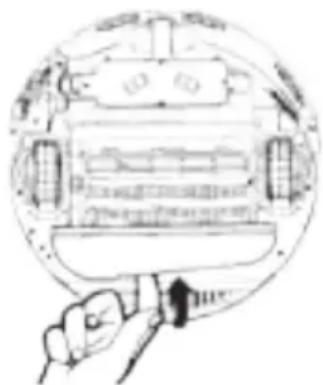

Nettoyage du couvercle d'entrée du robot aspirateur (13)

1) Éteignez l'appareil. Mettez le robot aspirateur la tête en bas sur une surface plane. 2) Mettez le couvercle d'entrée du robot aspirateur (13) comme indiqué sur le dessin ci-dessous.

3) Nettoyez le couvercle d'entrée du robot aspirateur (13) et le mécanisme en forme de ventilateur pour garantir une bonne ventilation. 4) Entrez doucement les languettes d'articulation du couvercle d'entrée du robot aspirateur jusqu'aux orifices correspondants.

Charge

Il faut recharger le robot aspirateur après chaque utilisation. Le chargeur est conçu pour un voltage de 230V (les voltages sont différents dans certains pays), et une fréquence de 50/60 Hz. Il est petit, léger et a été spécialement conçu pour notre robot aspirateur c'est pourquoi vous ne devez pas utiliser d'autres chargeurs pour charger la batterie de votre robot.

Méthode de chargement

1. Éteignez l'appareil. Mettez-le dans un endroit sûr.
2. La connexion et l'indicateur de chargement se trouvent sur le côté droit du robot. La durée totale de recharge est de 4-5 heures environ.
3. L'indicateur du robot aspirateur est allumé pendant tout le processus de chargement, pour indiquer que l'appareil est en cours de chargement. Au bout de 4-5 heures, la batterie est complètement chargée et il faut alors débrancher le chargeur.

Débranchez le chargeur à ce moment-là, pour éviter qu'une surcharge affecte la durée de vie de la batterie.

Attention

1. Le chargeur (2) livré avec cette unité présente certaines caractéristiques, telles qu'un voltage important, stabilité et fiabilité pour un usage spécifique avec la batterie rechargeable de cet appareil. Par conséquent, ne mélangez pas la batterie rechargeable (15) et le chargeur avec d'autres produits.
2. Pour prolonger la durée de vie de la batterie, chargez-la pendant 8-9 heures après la première utilisation ou si vous la réutilisez après une longue période d'inactivité.
3. La batterie atteint son niveau de rendement optimal après 3-3 cycles complets de chargement et épuisement.

Comment remplacer la rosse latérale (4)

Consultez le dessin ci-dessous pour connaître la méthode de remplacement ajusté.

FIG 1

Fig.2

1. Retirez les vis comme indiqué sur la Fig. 1.
2. Puis comme indiqué sur la Fig. 2, faites pivoter la Brosse latérale (4) jusqu'à ce que vous puissiez introduire le tournevis, desserrez les vis, retirez la Brosse usagée et remplacez-la par une neuve.
3. Remettez la Brosse et le couvercle inférieur dans l'ordre inverse.

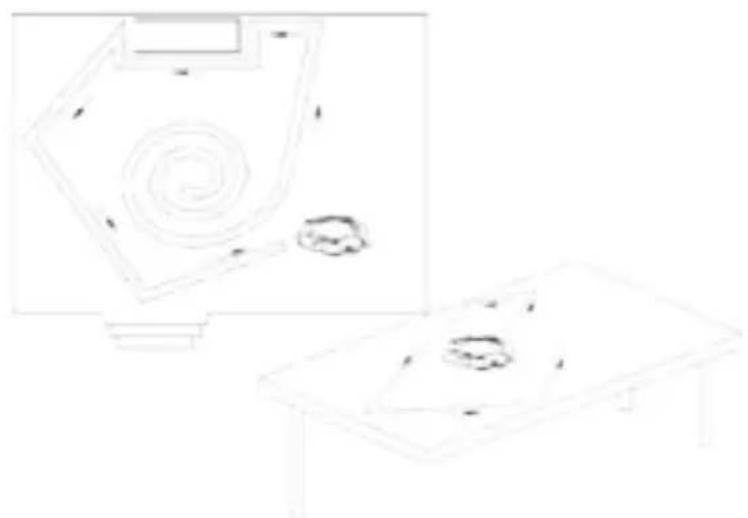

Choix de la trajectoire intelligente

Le robot aspirateur est contrôlé de façon intelligente pour fonctionner efficacement et contourner n'importe quel obstacle, et même pour ne pas tomber d'une table, d'un escalier ou d'un chemin.

ATTENTION: avant d'allumer le robot, enlevez les petits objets tels que vases, corbeilles, etc. qui peuvent tomber pendant l'aspiration.

N'oubliez pas que :

1. S'il s'allume mais s'éteint après que la mélodie ait retenti, ILA peut indiquer que la batterie est faible et qu'il faut recharger l'appareil.
2. N'utilisez pas le robot aspirateur sur des moquettes épaisses.
3. âbles, serviettes, etc... susceptibles de s'enrouler autour des brosses du robot aspirateur.
4. Si vous n'avez pas utilisé le robot pendant une longue période, vous devrez le charger complètement.
5. Après avoir utilisé le robot aspirateur pendant une longue période de temps, nettoyez les parties inférieure et supérieure avec un linge sec.

ATTENTION: Pour que votre robot aspirateur soit plus efficace, lisez attentivement les instructions pour résoudre les problèmes:

1. Lorsque la roulette frontale du robot tombe du bord de l'escalier, utilisez la Brosse de nettoyage (17) ou un chiffon sec pour éliminer la poussière sur la tête du senseur (14) inférieur du pare-choc avant.
2. En cas de coupure de courant lorsque l'aspirateur est en marche, si tous les voyants lumineux S/M/L restent allumés, cela indique que le robot ne fonctionne pas normalement. Pour résoudre le problème, procédez comme suit :

a. Éteignez l'appareil, retournez le robot aspirateur, vérifiez l'intérieur de la roue centrale, vous assurez qu'aucune accumulation de poussière ne bloque la roulette de la roue centrale. Si tel est le cas, retirez-la et l'appareil fonctionnera correctement à nouveau. b. Assurez-vous qu'il n'y ait aucune accumulation de poussière à l'intérieur des roulettes à droite/gauche. Si tel est le cas, tournez la roulette pour l'éliminer et l'appareil fonctionnera correctement à nouveau. c. Lorsque le réservoir est plein, videz-le pour améliorer le rendement de l'appareil et éviter une surcharge qui déclenche le processus d'arrêt de sécurité.

1. Lorsque le robot aspirateur revient à sa position d'origine, vérifiez qu'il n'y ait pas de saleté accumulée dans la roulette droite ou gauche. Éliminez les particules coincées à l'intérieur.
2. Si l'unité de mur virtuel n'exerce pas sa fonction de blocage, placez-la correctement ; lorsque l'indicateur vert clignote constamment, changez la pile de l'unité de mur virtuel.
3. Ne laissez pas les enfants bloquer le passage du robot et ne le lancez pas dans les escaliers pour éviter de l'endommager.
4. Ce produit ne doit pas être utilisé sans surveillance ou supervision par un enfant ou toute autre personne dont l'état physique, sensoriel ou mental mette en danger sa sécurité. Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec ce produit.
5. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente autorisé ou par un technicien qualifié afin d'écarter tout danger.

Protection de l'environnement

Les produits électriques ne doivent pas être jetés avec les ordures ménagères. Cet appareil doit être porté au centre de recyclage le plus proche de votre domicile afin d'être recyclé correctement.

Nous vous remercions de votre confiance, pour avoir choisi l'un de nos produits.

Disposition concernant les anciens équipements électriques et électroniques (applicable dans l'union européenne et dans d'autres pays européens avec des systèmes de collecte séparés)

Ce symbole sur le produit ou sur son emballage indique que ce produit ne sera pas traité comme perte ménagère. Au lieu de cela, il sera remis au point de collecte dédié pour le recyclage de l'équipement électrique et électronique. En s'assurant que ce produit est trié et jeté correctement, vous contribuerez à empêcher de potentielles conséquences négatives pour l'environnement et la santé humaine, qui pourraient autrement être provoquées par la manipulation inadéquate de ce produit. La réutilisation des matériaux aidera à conserver les ressources naturelles. Pour des informations plus détaillées sur la réutilisation de ce produit, vous pouvez contacter votre mairie, la société de collecte et tri des déchets ménagers ou le magasin où vous avez acheté le produit.
