Caractéristiques	Détails
Type de produit	Routeur sans fil
Norme Wi-Fi	802.11ac
Vitesse maximale	AC 750 Mbps (300 Mbps sur 2.4 GHz et 433 Mbps sur 5 GHz)
Ports Ethernet	4 ports Gigabit Ethernet
Ports USB	1 port USB 3.0
Fonctionnalités de sécurité	WPA2, pare-feu SPI, filtrage d'adresses MAC
Configuration	Application Linksys, interface web
Dimensions	25.4 x 16.8 x 4.5 cm
Poids	0.5 kg
Garantie	2 ans
Utilisation recommandée	Idéal pour les foyers avec plusieurs appareils connectés
Maintenance	Mises à jour du firmware via l'interface web

FOIRE AUX QUESTIONS - EA2750 LINKSYS

Comment réinitialiser le routeur LINKSYS EA2750 ?

Pour réinitialiser le routeur, maintenez enfoncé le bouton de réinitialisation à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment changer le mot de passe Wi-Fi du LINKSYS EA2750 ?

Connectez-vous à l'interface web du routeur via un navigateur en entrant l'adresse IP 192.168.1.1. Ensuite, allez dans 'Wireless Settings' pour modifier le mot de passe.

Que faire si je ne peux pas accéder à l'interface web du routeur ?

Vérifiez que votre appareil est bien connecté au réseau du routeur. Essayez également d'utiliser un autre navigateur ou de vider le cache de votre navigateur.

Comment mettre à jour le firmware du LINKSYS EA2750 ?

Accédez à l'interface web du routeur, allez dans 'Administration', puis 'Firmware Upgrade'. Téléchargez la dernière version du firmware depuis le site de LINKSYS et suivez les instructions pour l'installer.

Pourquoi ma connexion Wi-Fi est-elle lente ?

Vérifiez si d'autres appareils utilisent beaucoup de bande passante, repositionnez le routeur pour une meilleure couverture ou essayez de redémarrer le routeur.

Comment configurer un réseau invité sur le LINKSYS EA2750 ?

Connectez-vous à l'interface web, allez dans 'Guest Access', activez le réseau invité et définissez un mot de passe pour sécuriser l'accès.

Le voyant Internet est rouge, que faire ?

Cela peut indiquer un problème de connexion avec votre fournisseur d'accès. Vérifiez les câbles et redémarrez le routeur. Si le problème persiste, contactez votre fournisseur.

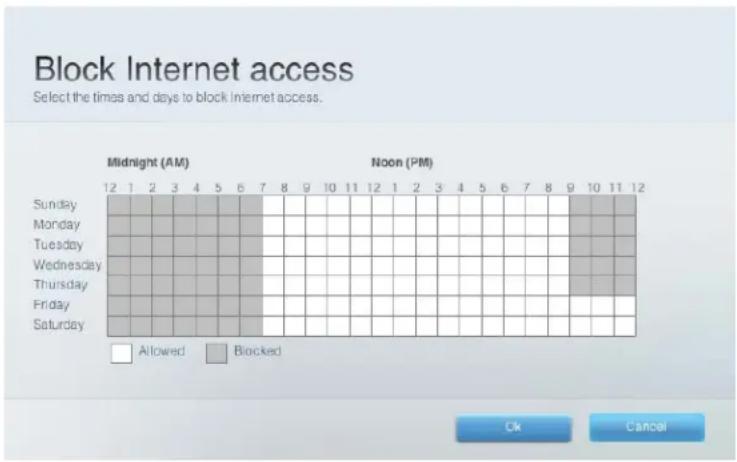

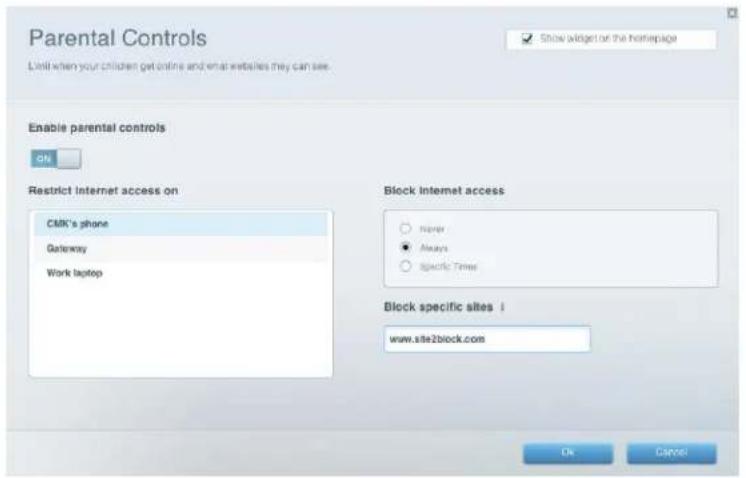

Comment configurer le contrôle parental sur le LINKSYS EA2750 ?

Connectez-vous à l'interface web, allez dans 'Access Restrictions', activez le contrôle parental et configurez les règles selon vos besoins.

Puis-je utiliser le LINKSYS EA2750 comme point d'accès ?

Oui, vous pouvez configurer le LINKSYS EA2750 en mode point d'accès en désactivant le serveur DHCP et en connectant le routeur à votre réseau via un câble Ethernet.

Comment résoudre les problèmes de connexion intermittente ?

Essayez de redémarrer le routeur, vérifiez l'interférence d'autres appareils électroniques, et assurez-vous que le firmware est à jour.

MODE D'EMPLOI EA2750 LINKSYS

Routeur Sans-fil intelligent Linksys N600

EA2750

Table des matières

Vue d'ensemble du produit....4

Configuration : Fonctions de base....7

Où trouver de plus amples renseignements....7

Installation de votre routeur....7

Configuration de votre routeur....10

Connexion à Sans-fil intelligent Linksys....10

Désactivation de l'accès distant....10

Connexion directe à votre routeur ....11

Amélioration de votre vitesse de connexion sans fil....11

Modification du nom de votre réseau et de votre mot de passe....12

Modification du mot de passe de l'accès local au routeur....13

Changement de fuseau horaire sur votre routeur ....13

Vérification de votre vitesse de connexion Internet....14

Raccordement de périphériques à votre réseau....15

Raccordement d'un ordinateur à votre réseau....15

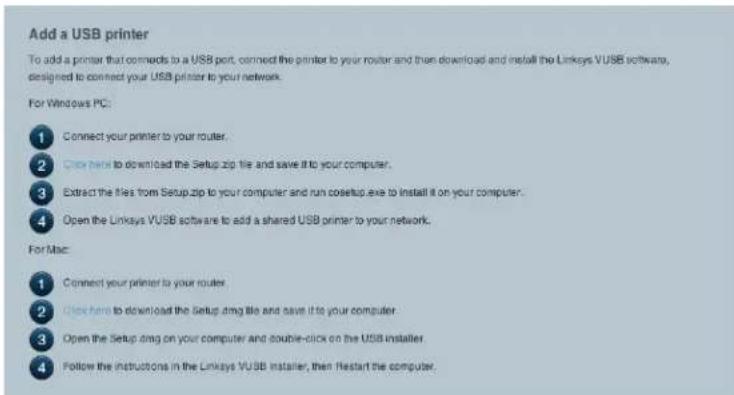

Raccordement d'une imprimante USB....15

Raccordement d'autres périphériques....17

Raccordement manuel d'un périphérique réseau....17

Raccordement d'un périphérique réseau selon la norme Wi-Fi Protected Setup™....17

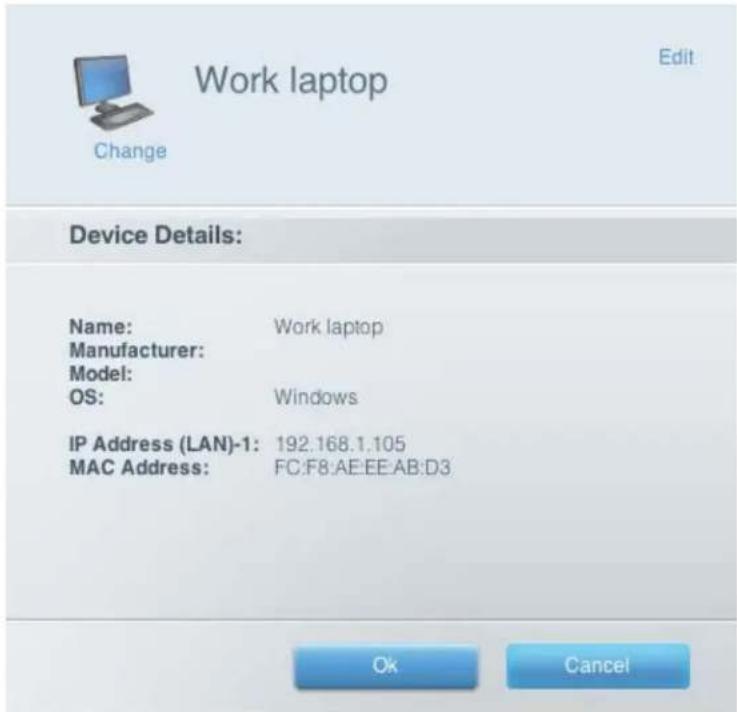

Affichage des détails du périphérique....18

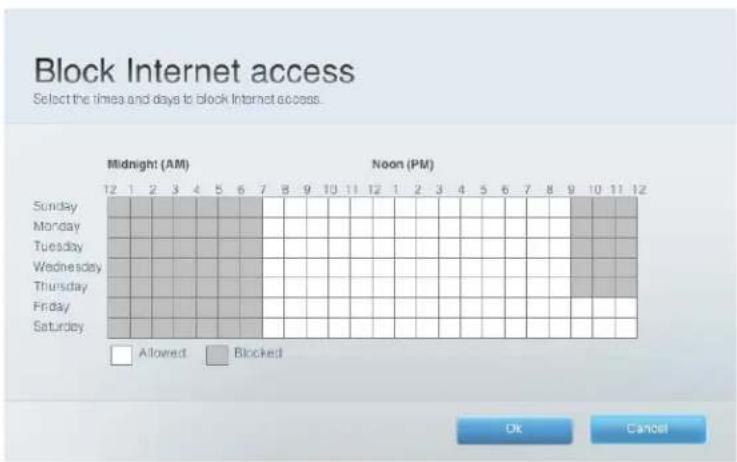

Configuration du contrôle parental....19

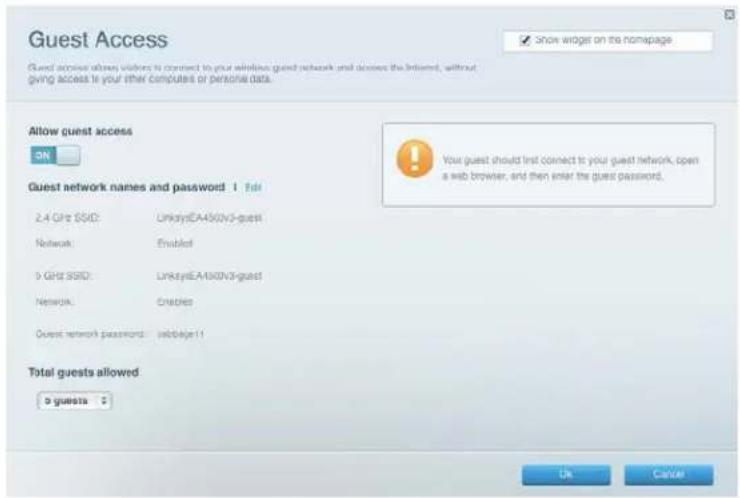

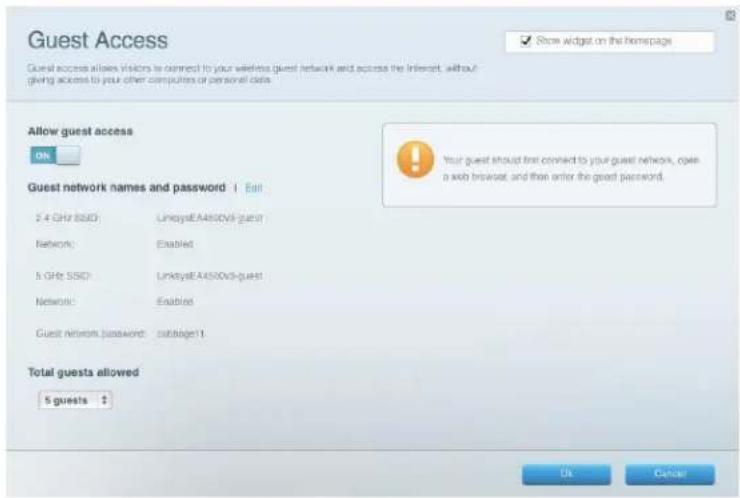

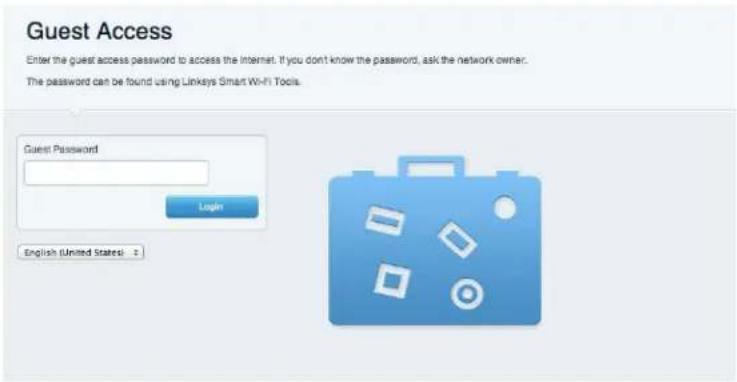

Configuration de vos réseaux invités....21

Sauvegarde de la configuration de votre routeur....23

Personnalisation de Sans-fil intelligent Linksys....23

Utilisation des gadgets....23

Personnalisation de la liste des périphériques....24

Utilisation d'un lecteur externe....25

Vue d'ensemble 25

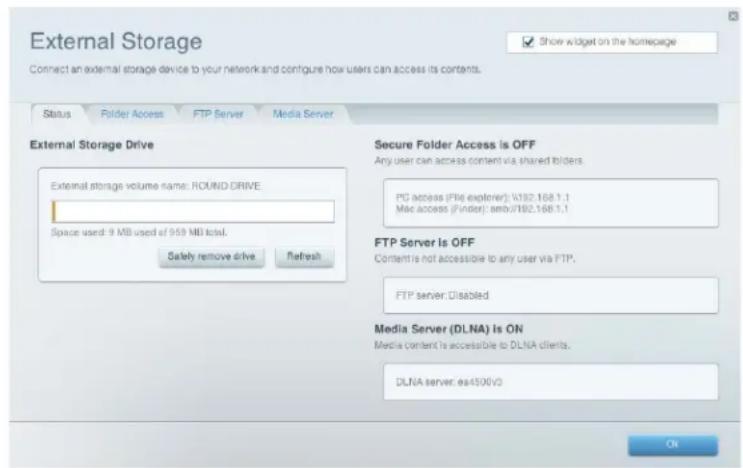

Raccordement d'un lecteur USB....25

Accès sécurisé au dossier....26

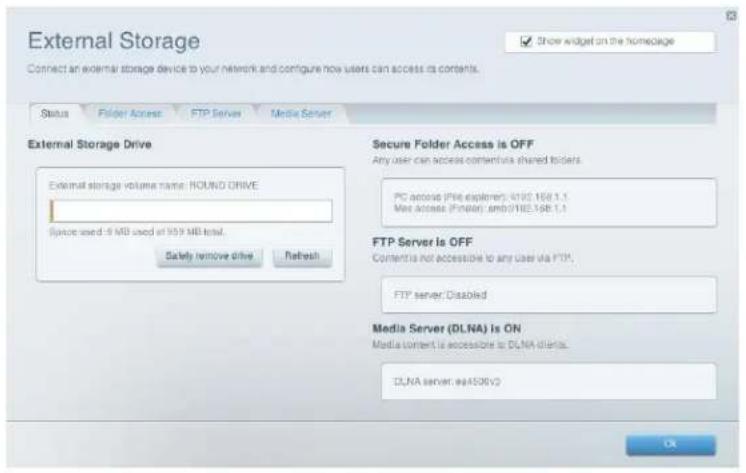

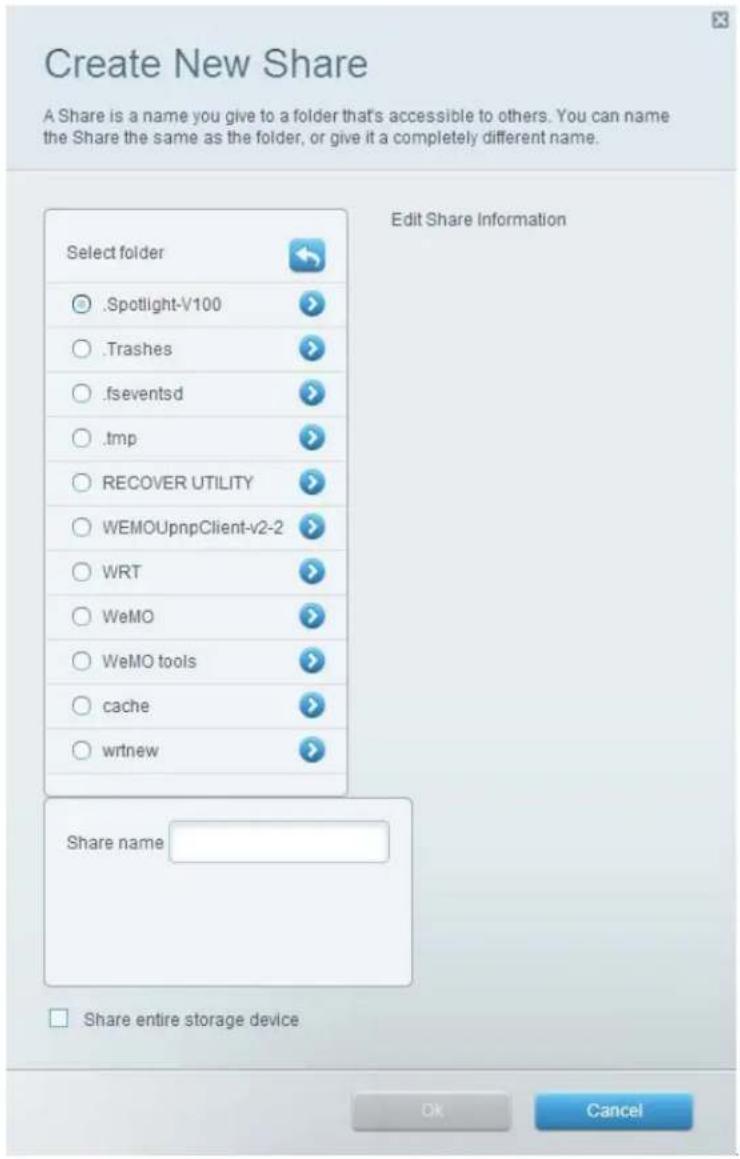

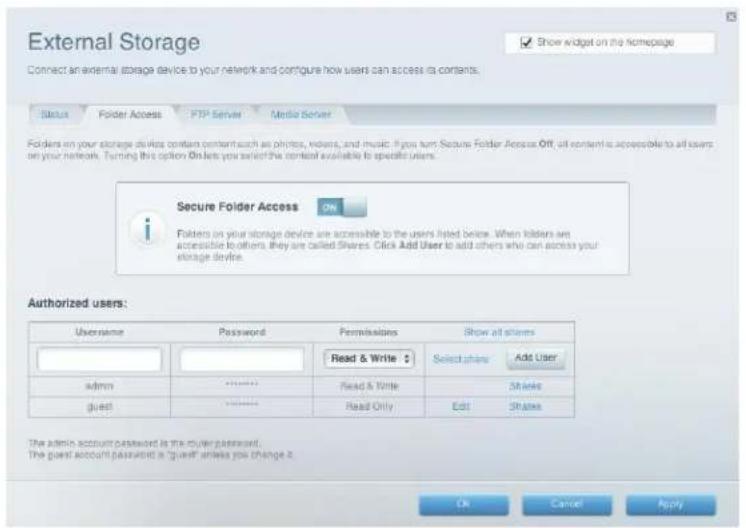

Autorisation des utilisateurs et définition des dossiers partagés....27

Accès aux dossiers partagés....30

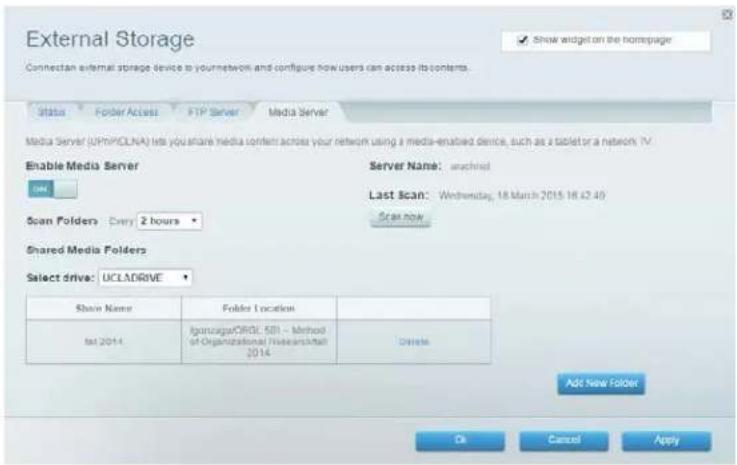

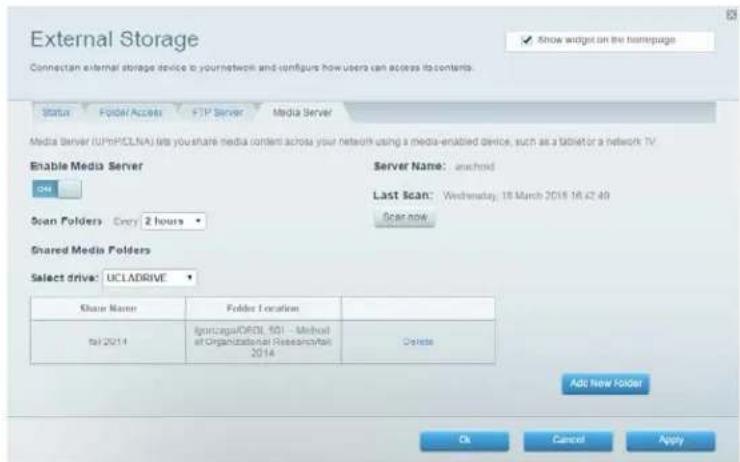

Configuration de votre routeur comme serveur multimédia....31

Raccordement de votre périphérique UPnP au serveur multimédia....33

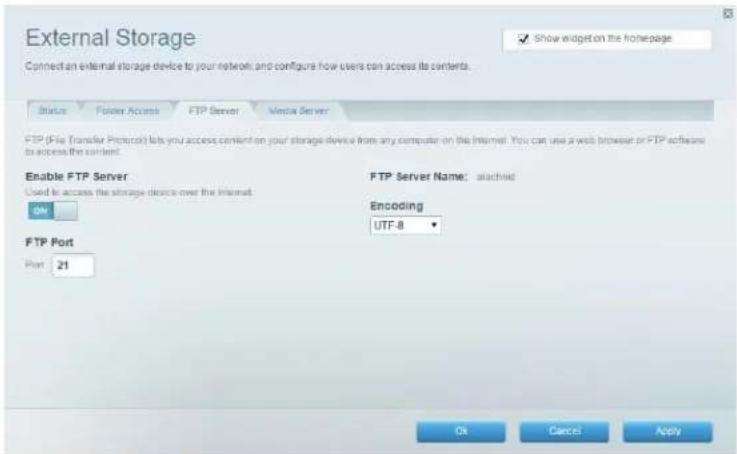

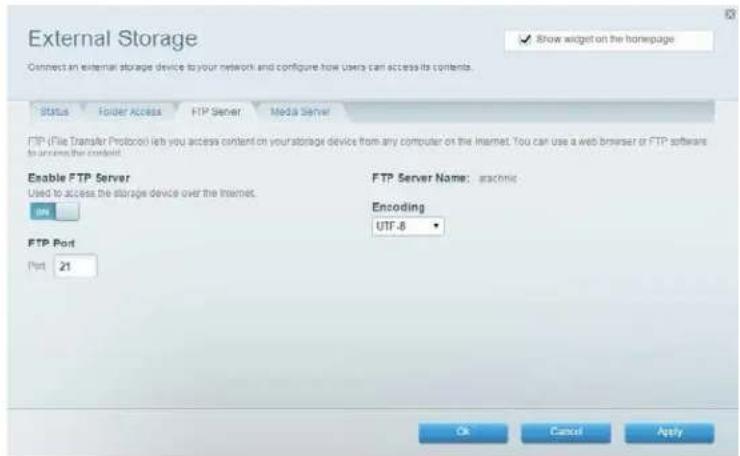

Accès à distance au périphérique de stockage....33

Configuration: Avancée 36

Configuration manuelle de votre routeur....36

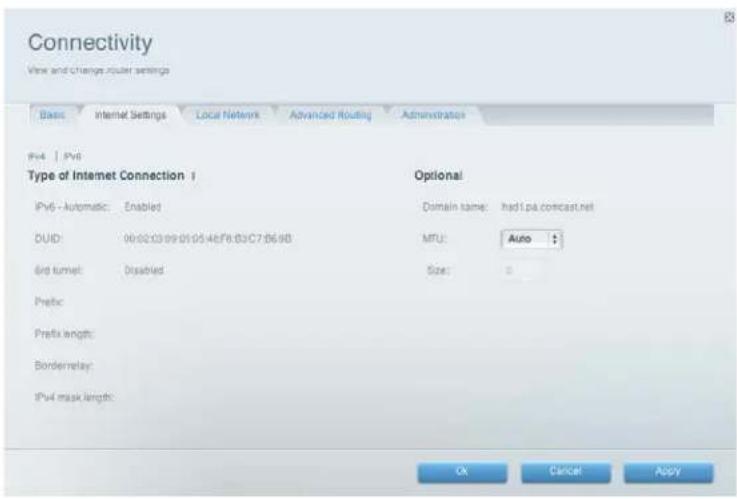

Configuration manuelle de votre connexion Internet....37

Association de plusieurs routeurs à votre compte Sans-fil intelligent Linksys....39

Conseils pour tirer le maximum de votre routeur double bande....39

Séparez votre trafic....39

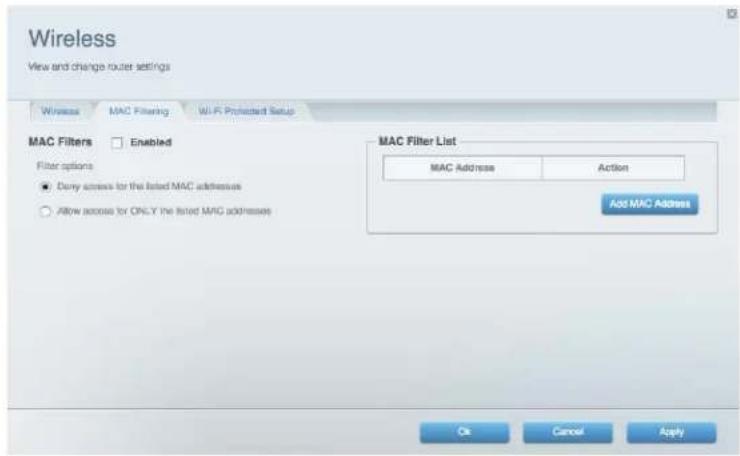

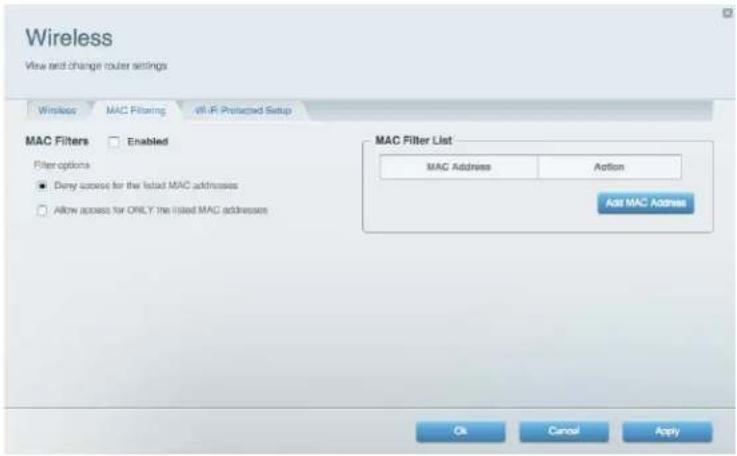

Contrôle de l'accès à votre réseau....40

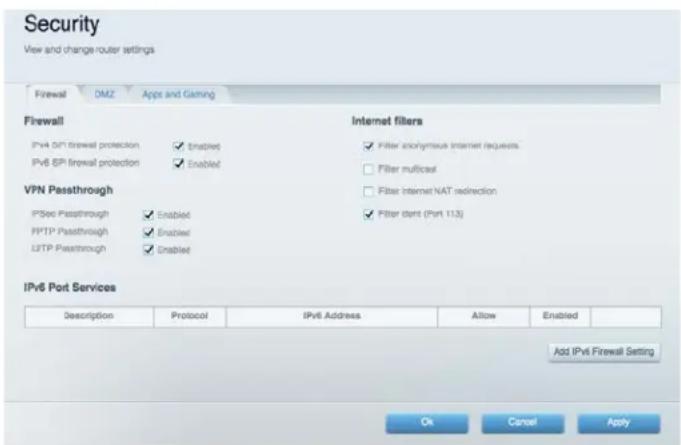

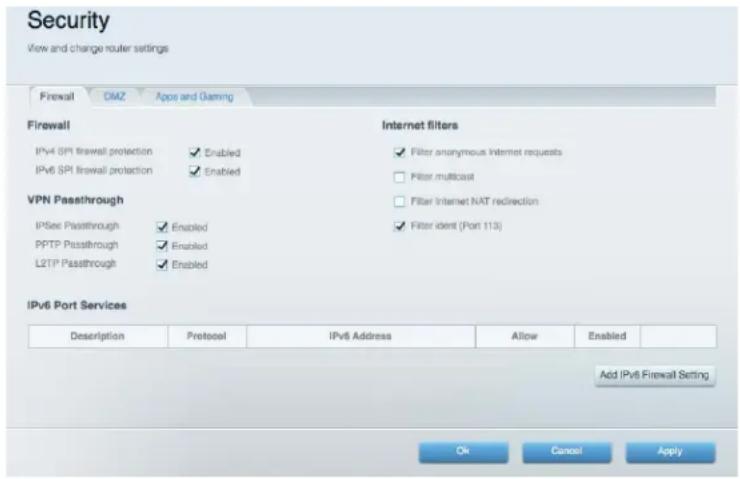

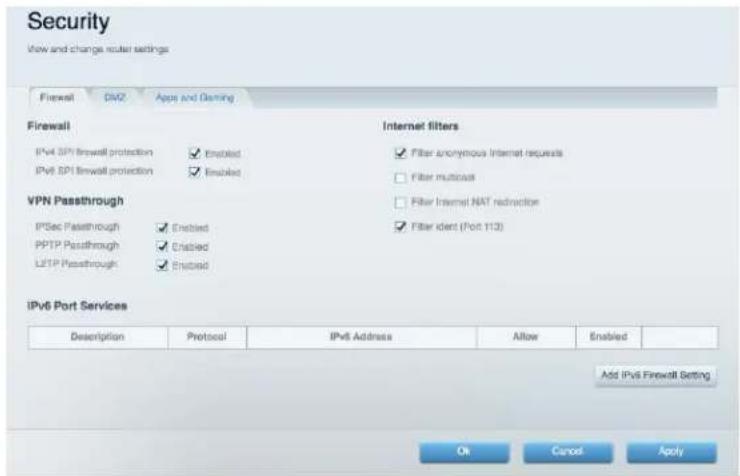

Amélioration de votre sécurité grâce au pare-feu intégré....41

Configuration du serveur DHCP sur votre routeur....44

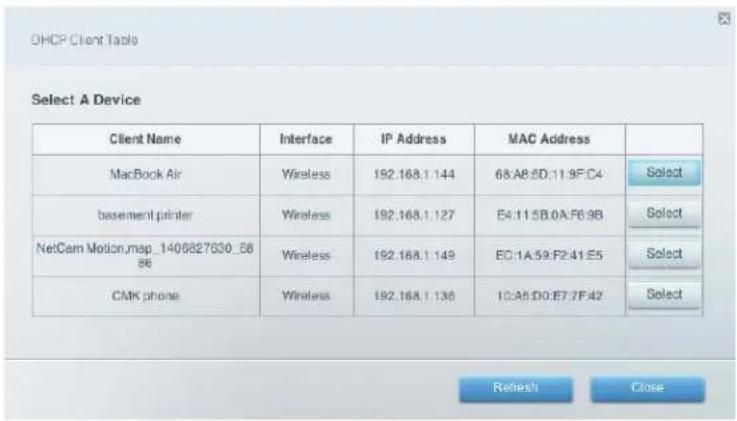

Configuration de réservations DHCP....45

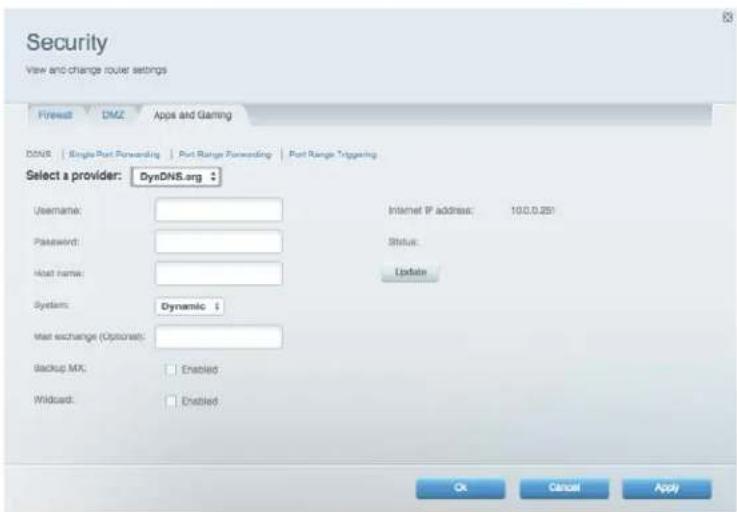

Accès à votre réseau sur Internet....46

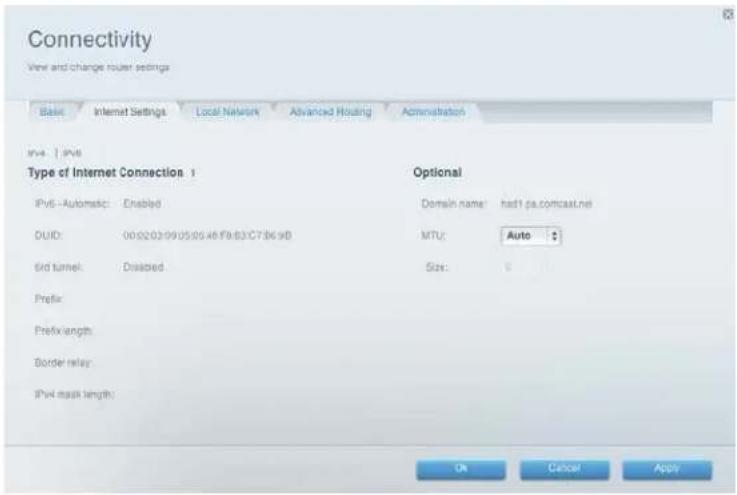

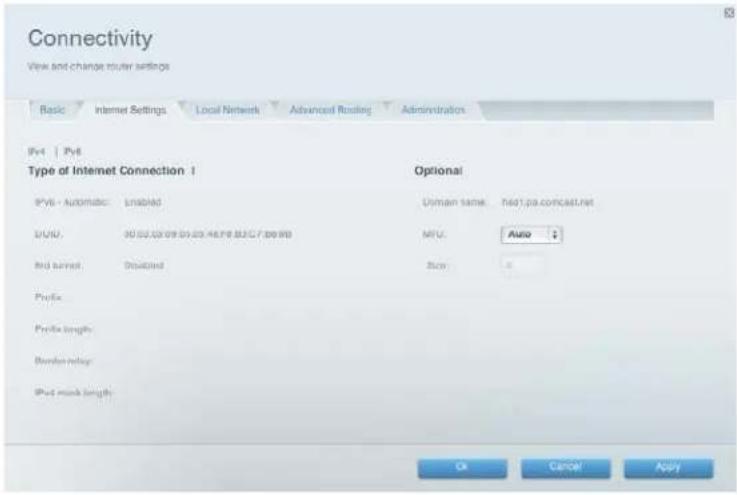

Clonage d'une adresse MAC....47

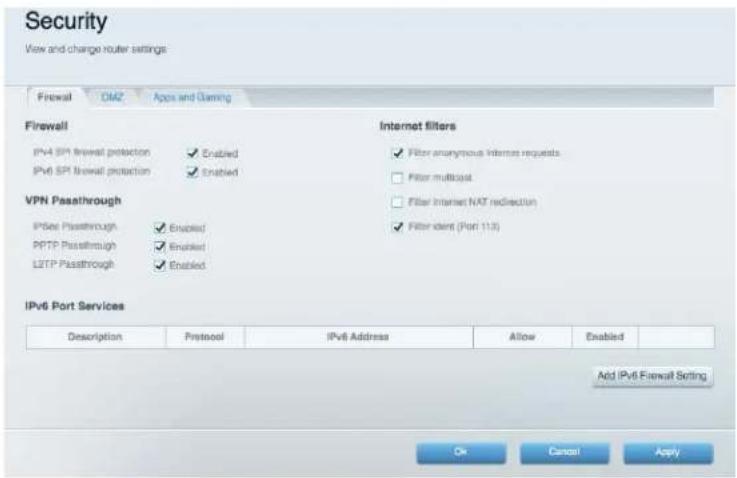

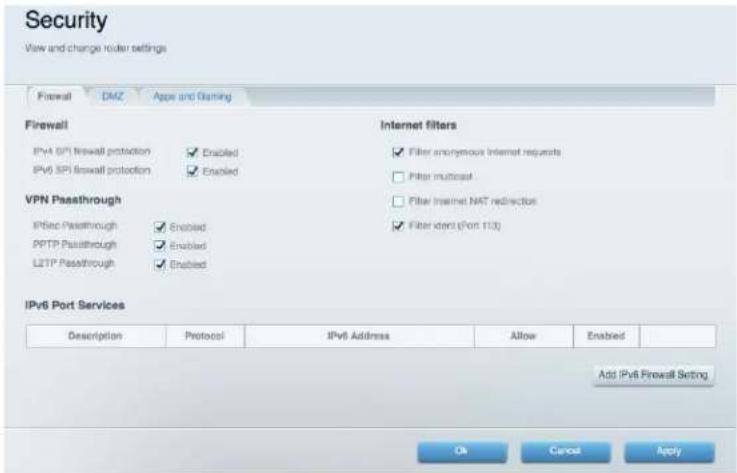

Raccordement de votre bureau d'entreprise au moyen d'un réseau privé virtuel (RPV)....48

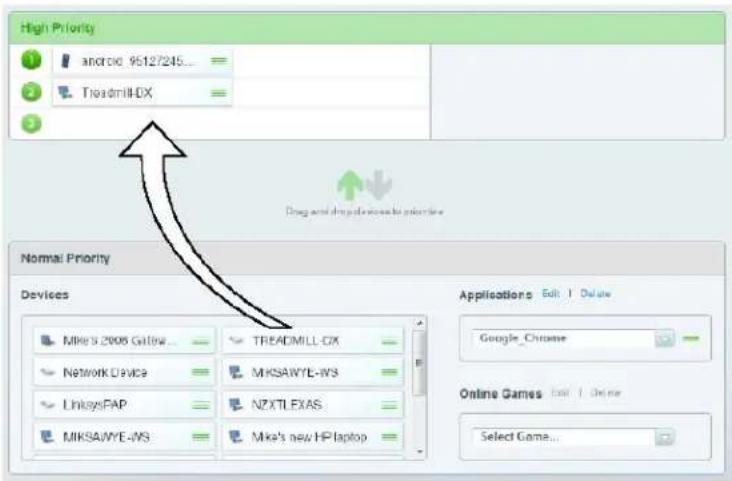

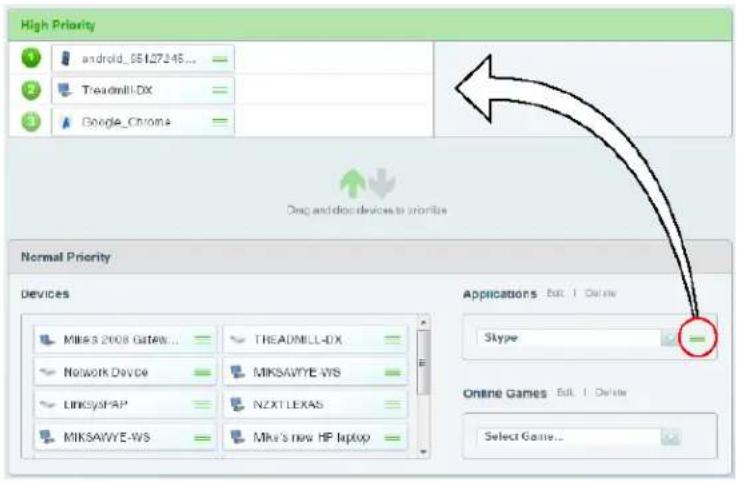

Optimisation de votre routeur pour la fonction Voix et les jeux ....50

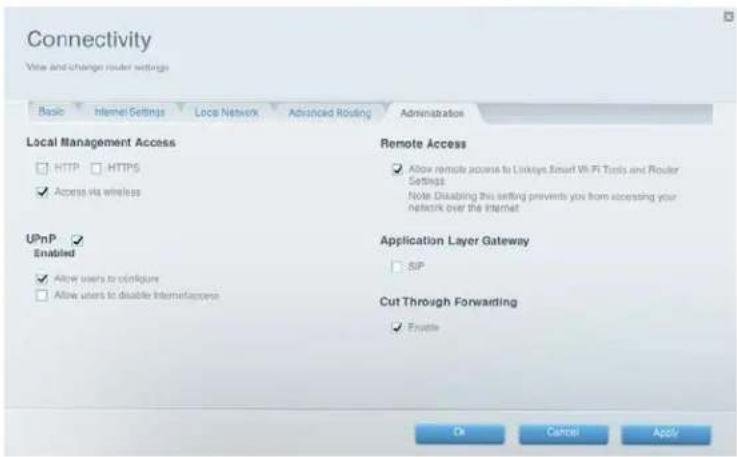

Activation de la Voix sur IP sur votre réseau....52

Configuration de la fonction UPnP....53

Utilisation d'un routeur comme point d'accès....53

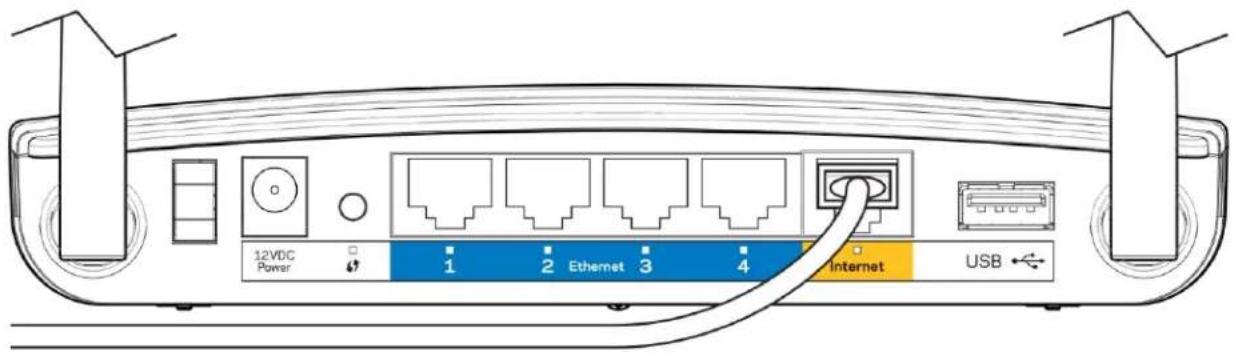

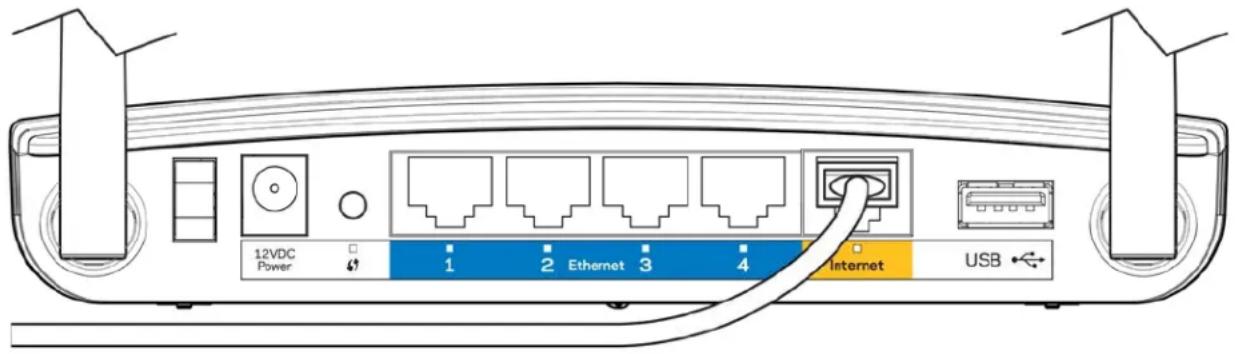

Installation de votre nouveau routeur derrière un routeur déjà en place....56

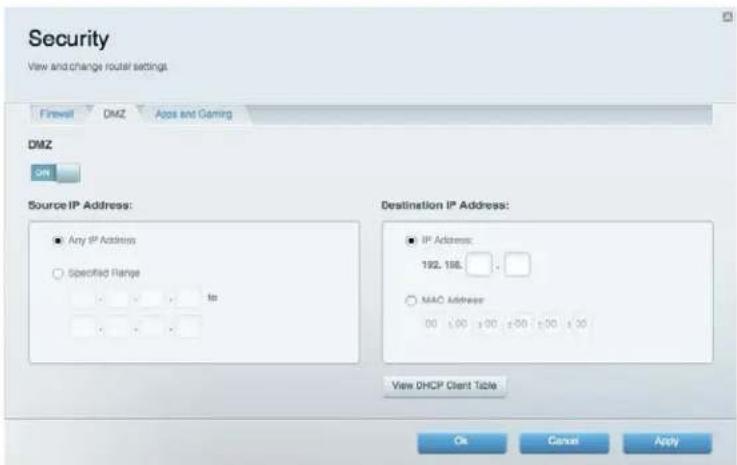

Exposition d'un périphérique à Internet 59

Redirection de port et Déclenchement de port....61

Configuration de la redirection de port 61

Configuration de la redirection d'un seul port....62

Configuration de la redirection de plusieurs ports....62

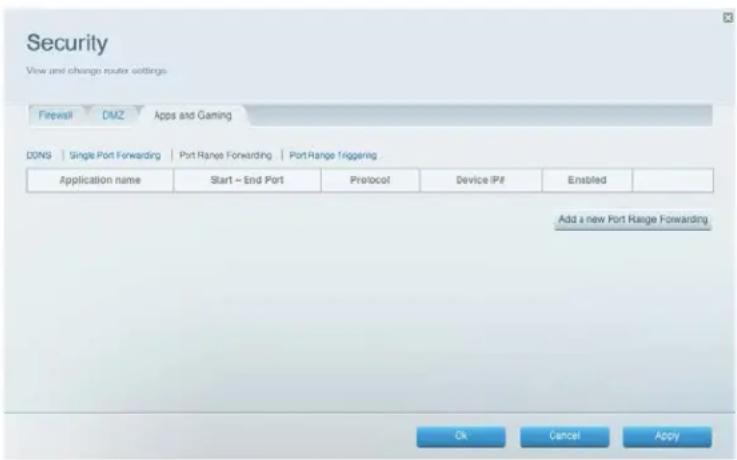

Configuration de la redirection d'une plage de ports....64

Configuration du déclenchement d'une plage de ports pour les jeux en ligne....65

Maintenance et surveillance....66

Sauvegarde et restauration de la configuration de votre routeur....66

Mise à jour du micrologiciel de votre routeur....68

Restauration des paramètres par défaut du fabricant....68

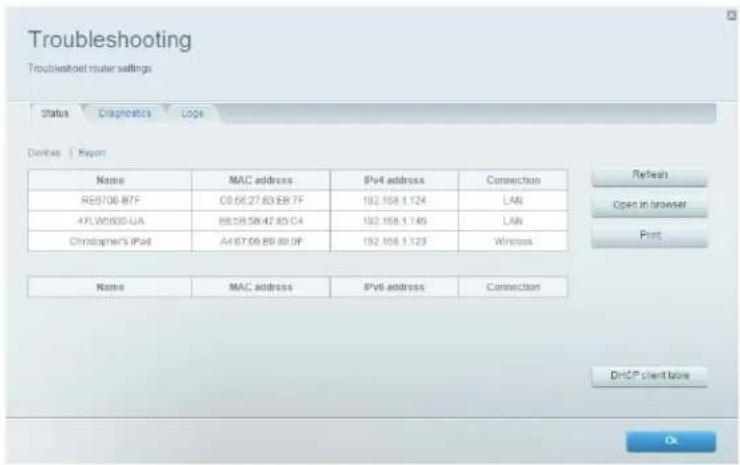

Vérification de l'état de votre routeur....69

Comment éteindre les voyants d'état du port Ethernet....70

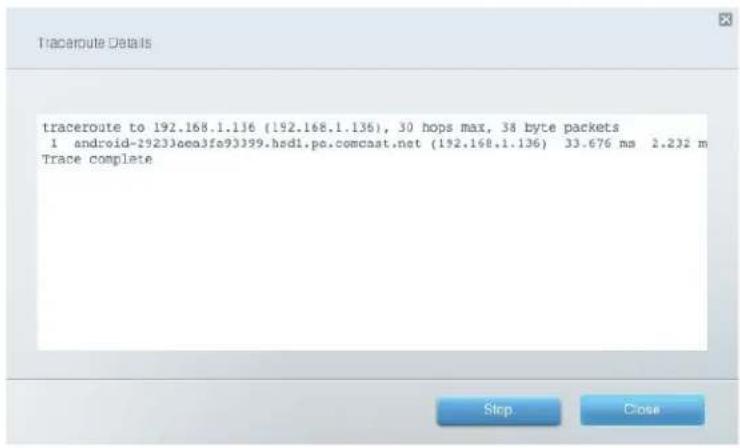

Vérification de votre connexion Internet....70

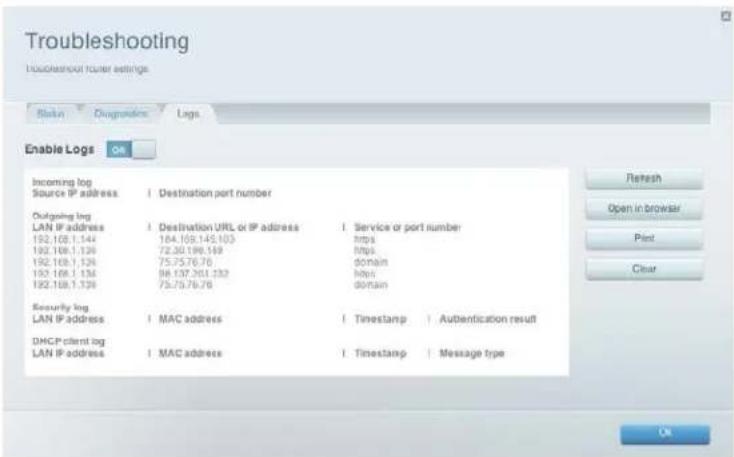

Configuration et utilisation de fichiers journaux....72

Dépannage 73

Votre routeur n'a pas été configuré correctement....73

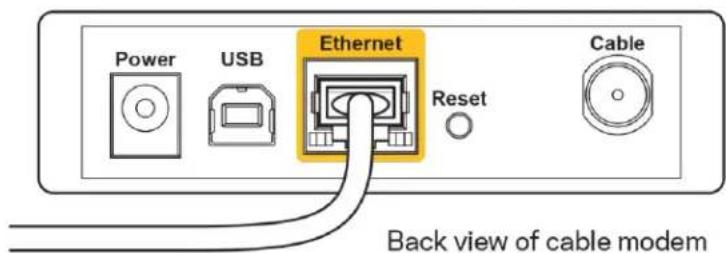

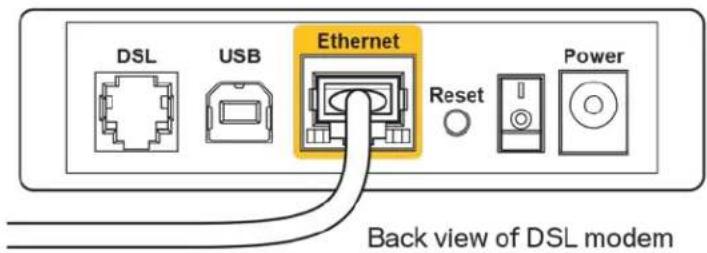

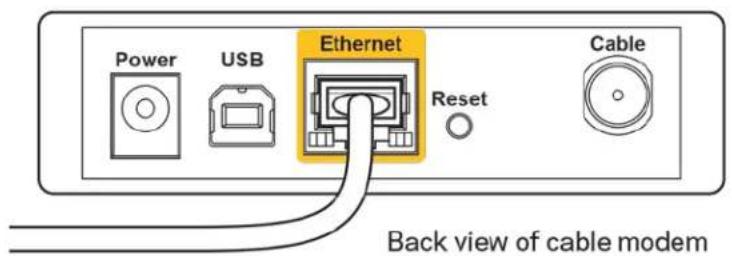

Message Votre câble Internet n'est pas branché....74

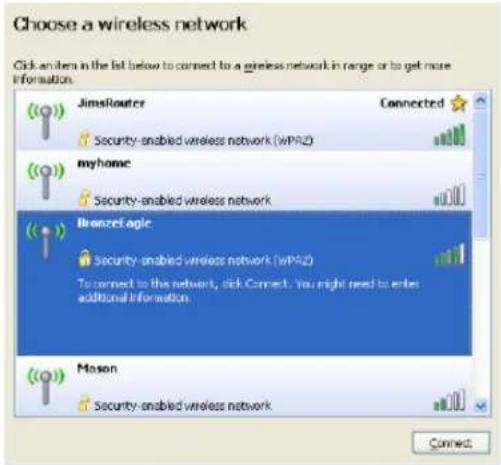

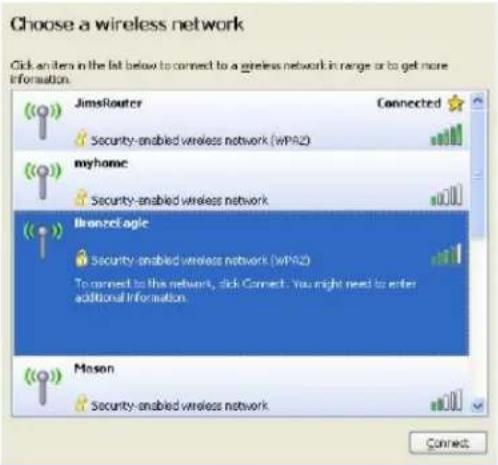

Message Impossible d'accéder à votre routeur....75

Une fois la configuration terminée....76

Internet ne semble pas disponible....76

Le Sans-fil intelligent Linksys ne s'ouvre pas dans votre navigateur Web....77

Vous n'avez pas accès au Sans-fil intelligent Linksys....78

Toutes les autres étapes de dépannage ont échoué....78

Caractéristiques techniques 79

Linksys EA2750....79

Environnement d'exploitation....80

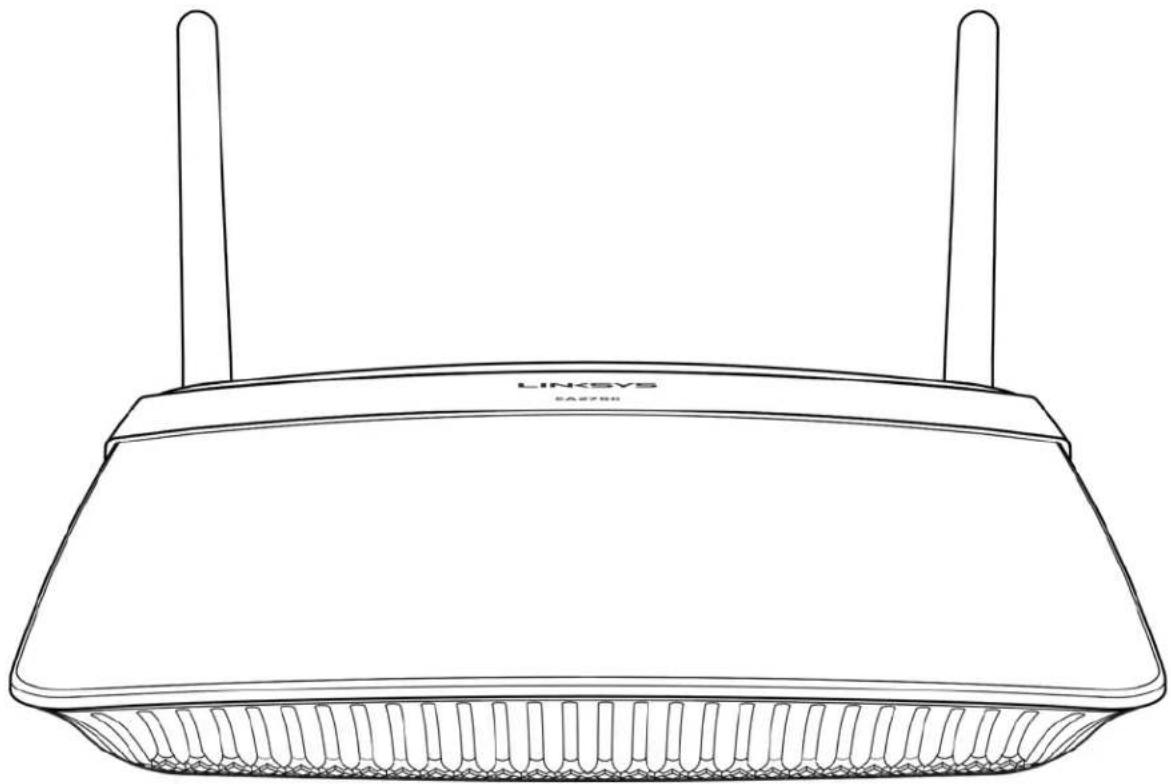

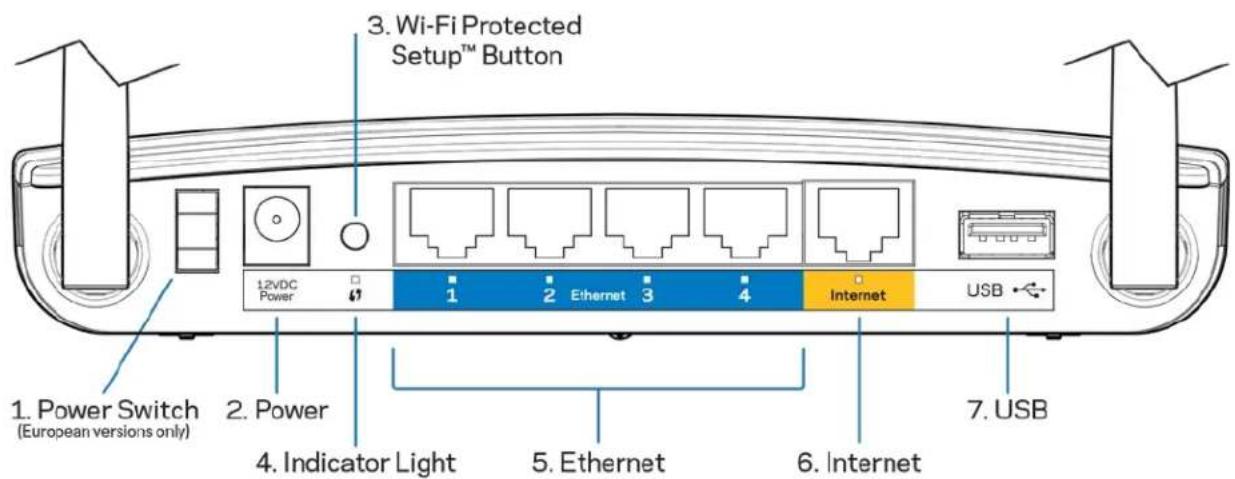

Vue d'ensemble du produit

EA2750

Vue du dessus/avant

1. Interrupteur marche/arrêt : actionnez pour allumer ou éteindre le routeur.
2. Port d'alimentation : raccordez l'adaptateur d'alimentation c.a. fourni.
3. Bouton Wi-Fi Protected Setup™: appuyez pour configurer la sécurité de l'accès sans fil sur les périphériques réseau compatibles Wi-Fi Protected Setup.
4. Témoin lumineux : reste allumé en continu lorsque l'alimentation est raccordée et lorsqu'une connexion Wi-Fi Protected Setup a été correctement établie. Clignote lentement lors du démarrage, des mises à niveau du micrologiciel et d'une connexion en mode Wi-Fi Protected Setup. Clignote rapidement lorsqu'il y a une erreur de configuration selon la norme Wi-Fi Protected Setup.
5. Ports Ethernet : branchez des câbles Ethernet sur ces ports Gigabit de couleur bleue (10/100/1000) et aux périphériques connectés à votre réseau en mode filaire.

Remarque : Pour améliorer la performance, utilisez des câbles CAT5e ou supérieur sur les ports Ethernet.

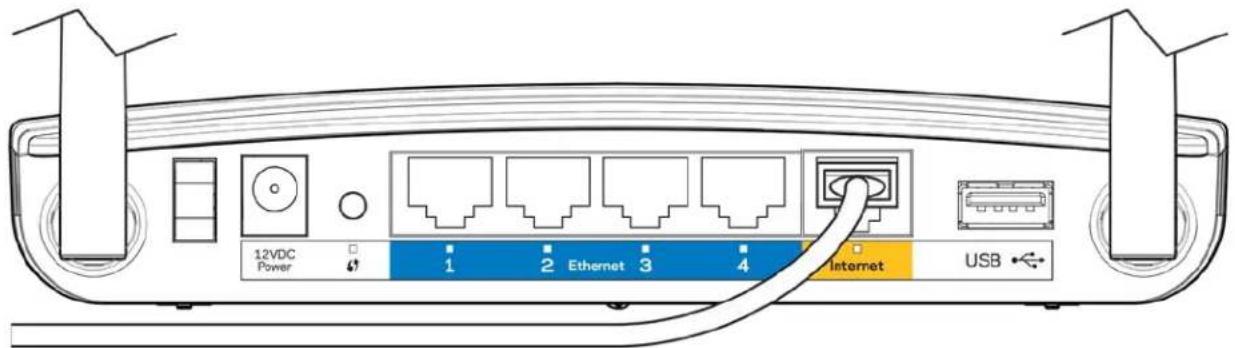

1. Port Internet : branchez un câble Ethernet sur ce port Gigabit (10/100/1000) jaune et sur un modem câble/DSL Internet à large bande ou fibre optique.

Remarque: Pour améliorer la performance, utilisez des câbles CAT5e ou supérieur sur les ports Ethernet.

1. Port USB 2.0 : branchez et partagez des périphériques USB sur votre réseau ou sur Internet.

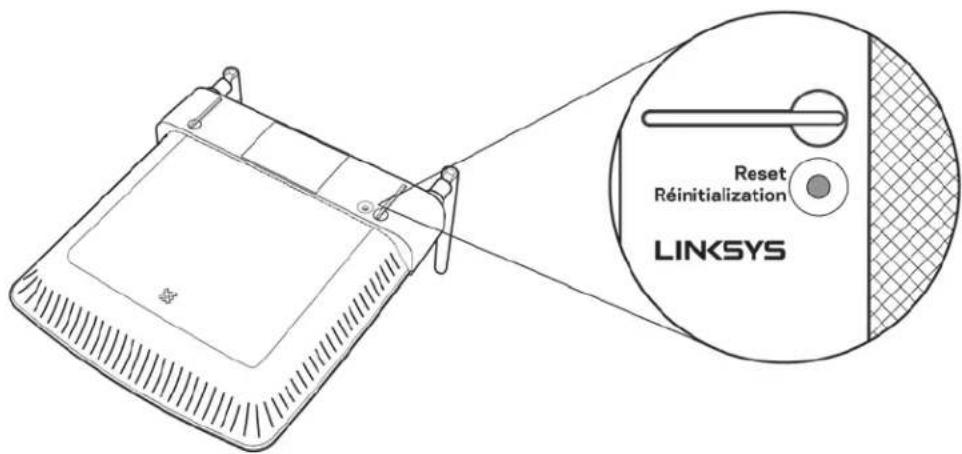

Vue du dessous

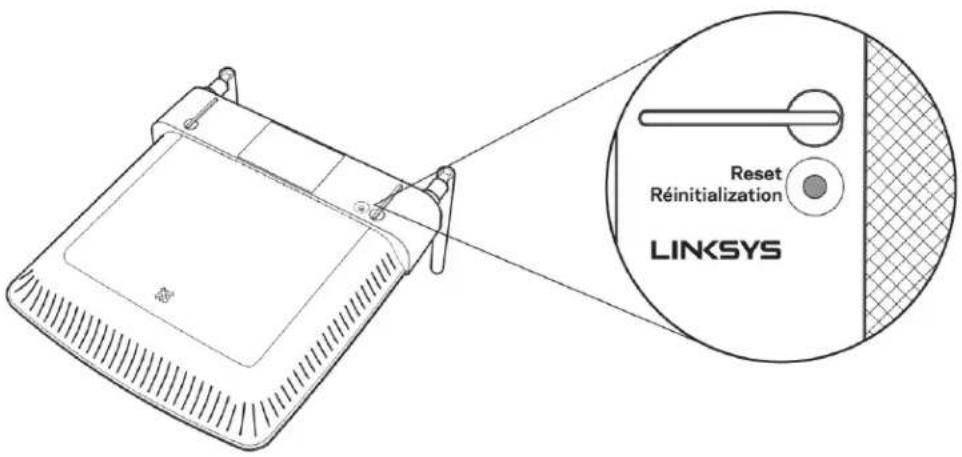

Reset Réinitialization LINKSYS

Bouton Reset : maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation commence à clignoter pour réinitialiser le routeur aux paramètres établis par défaut à l'usine. Vous pouvez également réinitialiser les paramètres par défaut à l'aide du site Internet ou de l'application mobile du Sans-fil intelligent Linksys.

Configuration : Fonctions de base

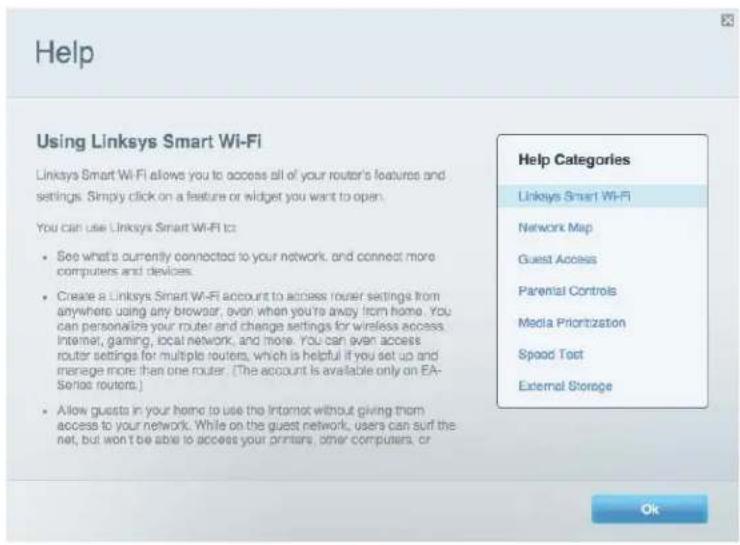

Où trouver de plus amples renseignements

Outre le présent Guide d'utilisation, vous trouverez des renseignements supplémentaires aux emplacements suivants :

Linksys.com/support/EA2750 (documentation, téléchargements, FAQ, soutien technique, clavardage en direct, forums)

Aide de Sans-fil intelligent Linksys (connectez-vous à Sans-fil intelligent Linksys, puis cliquez sur Aide en haut de l'écran)

Installation de votre routeur

Si vous remplacez un routeur existant, déconnectez d'abord ce dernier.

Redressez les antennes et branchez votre routeur à une source d'alimentation. Connectez le câble Internet de votre modem au port Internet jaune de votre routeur. Patientez jusqu'à ce que le témoin à l'arrière du routeur soit allumé.

Connectez-vous au nom de réseau sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pourrez modifier le nom et le mot de passe du réseau ultérieurement.)

Remarque : Vous n'aurez pas accès à Internet tant que le routeur n'aura pas été intégralement configuré.

Ouvrez un navigateur Web pour lancer les instructions de configuration du routeur sans fil intelligent Linksys. Si les instructions n'apparaissent pas, entrez linksyssmartwifi.com dans la barre d'adresse.

À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Sans fil intelligent Linksys. Utilisez Sans-fil intelligent Linksys pour configurer votre routeur à partir de n'importe quel ordinateur connecté à Internet. Gérez les paramètres de votre routeur :

• la modification du nom du routeur et du mot de passe;
• la configuration de l'accès d'invités;
• la configuration du contrôle parental;
• l'ajout de périphériques à votre réseau;
• la vérification de la vitesse de votre connexion Internet.

Remarque : dans le cadre du processus de configuration du routeur, un courriel de vérification vous sera envoyé. À partir de votre réseau domestique, cliquez sur le lien dans le courriel pour associer votre routeur au compte Sans-fil intelligent Linksys.

Conseil : imprimez cette page, puis inscrivez les paramètres du routeur et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sûr.

Nom du réseau 2,4 GHz
Mot de passe réseau
Nom du réseau 5 GHz
Mot de passe réseau
Mot de passe du routeur
Nom du réseau d'invité
Mot de passe du réseau d'invité
Nom d'utilisateur Sans-fil intelligent Linksys
Mot de passeSans-fil intelligentLinksys

Configuration de votre routeur

Vous pouvez modifier les paramètres de votre routeur afin de rendre votre réseau plus sécuritaire ou d'améliorer le fonctionnement d'un périphérique ou d'un jeu. Le fait de pouvoir modifier les paramètres lorsque vous êtes absent de votre domicile peut faciliter la gestion du routeur. Vous pouvez configurer votre routeur à partir de n'importe quel endroit dans le monde grâce à Sans-fil intelligent Linksys mais aussi, directement depuis votre réseau domestique.

Sans-fil intelligent Linksys pourrait même être accessible à partir de votre appareil mobile. Visitez la boutique d'applications de votre appareil pour de plus amples renseignements à ce sujet.

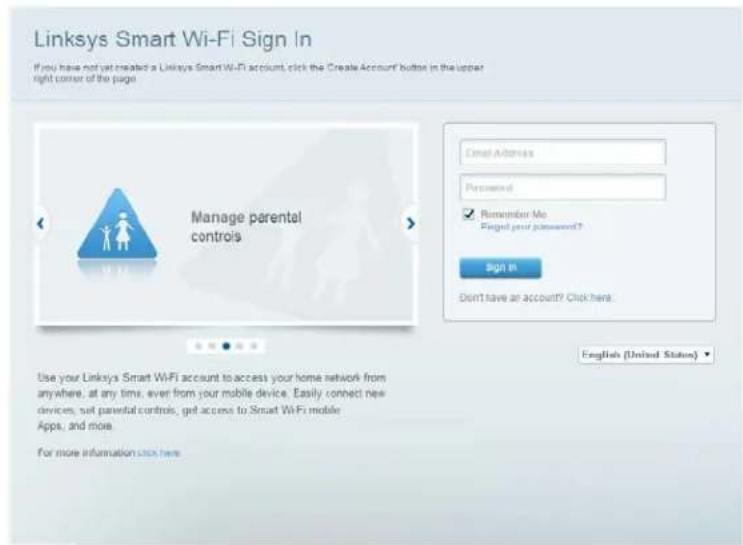

Connexion à Sans-fil intelligent Linksys

Pour vous connecter à Sans-fil intelligent Linksys :

• Ouvrez votre navigateur Web sur votre ordinateur.
- Allez à www.linksyssmartwifi.com et accédez à votre compte.

Si vous ne vous souvenez pas de votre mot de passe, cliquez sur Forgot your password? (Mot de passe oublié?) et suivez les instructions à l'écran pour le récupérer.

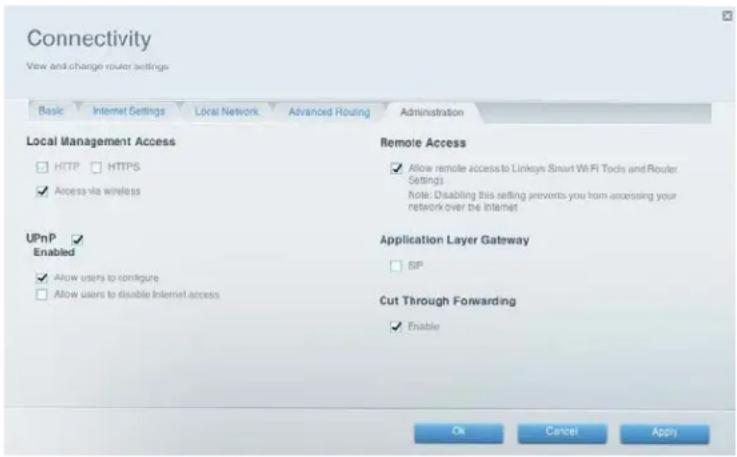

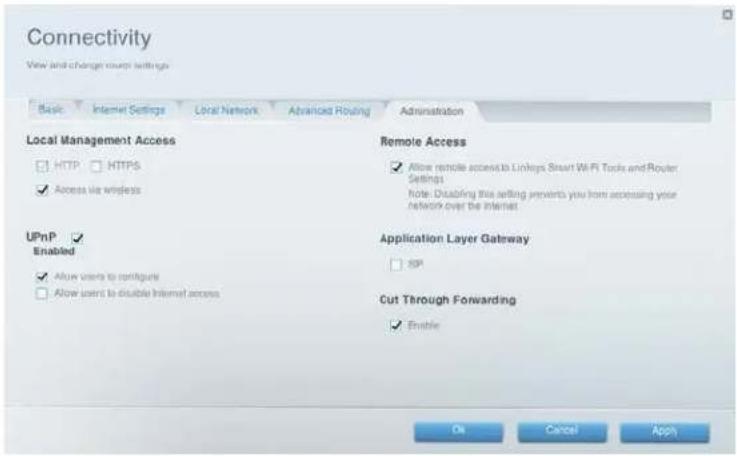

Désactivation de l'accès distant

Désactivez l'accès distant si vous souhaitez limiter l'accès à votre routeur par des ordinateurs et des périphériques qui sont connectés à votre réseau domestique.

Pour désactiver l'accès distant :

1. Connectez-vous au Sans-fil intelligent Linksys.

2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).

3. Cliquez sur l'onglet Administration et désélectionnez Allow remote access to Linksys Smart Wi-Fi (Autoriser l'accès distant à Sans-fil intelligent Linksys).

1. Cliquez sur Apply (Appliquer) ou Ok.

Connexion directe à votre routeur

Vous pouvez configurer votre routeur en y accédant directement à partir de votre réseau domestique plutôt qu'en passant par Sans-fil intelligent Linksys dans Internet.

Pour vous connecter à votre routeur lorsque vous êtes sur votre réseau domestique, rendez-vous sur www.linksyssmartwifi.com et connectez-vous en utilisant le mot de passe du routeur, que vous avez créé au moment de l'installation. (S'il n'y a pas de connexion Internet, cliquez sur Click here (cliquez ici) en bas à droite pour vous connecter avec votre mot de passe d'administrateur de routeur.)

Amélioration de votre vitesse de connexion sans fil

Assurez-vous que votre routeur est placé au bon endroit.

• Pour obtenir la zone de couverture la plus étendue, installez votre routeur près du centre de la maison, à proximité du plafond, dans la mesure du possible.
• Évitez de le placer sur des objets métalliques (classeurs ou meubles en métal), des surfaces réfléchissantes (vitres ou miroirs), des murs de maçonnerie, ou à proximité de ceux-ci.
• Moins il y a d'obstacles entre le routeur et le périphérique sans fil, meilleur est le signal. En effet, tout obstacle peut affaiblir le signal sans fil, même les objets non métalliques.
• Placez le routeur à un endroit éloigné d'autres appareils électroniques, moteurs et fluorescents.
• Plusieurs variables dans l'environnement peuvent atténuer la performance du routeur. Par conséquent, si votre signal sans fil est faible, placez le routeur à différents endroits et vérifiez sa puissance pour déterminer l'emplacement idéal.

- Si possible, mettez les interfaces réseau sans fil, comme les cartes réseau sans fil sur les ordinateurs, dotées de normes sans fil plus anciennes au niveau de la norme 802.11n. Si un périphérique fonctionnant sous une norme plus ancienne est connecté à votre réseau sans fil, la performance de l'ensemble de votre réseau pourrait en être affectée.

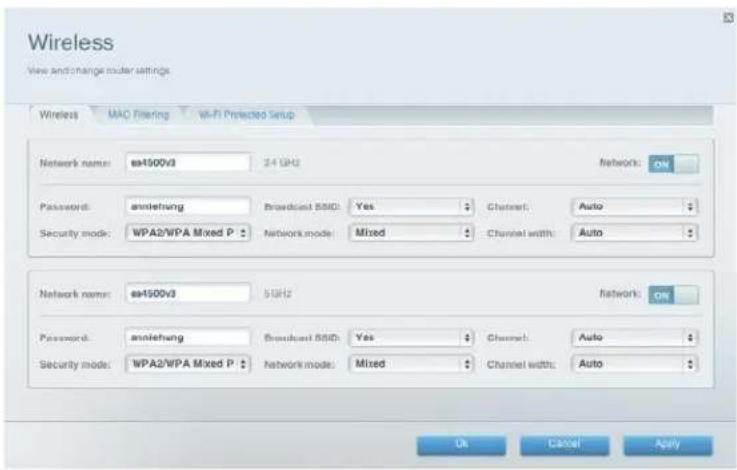

Modification du nom de votre réseau et de votre mot de passe

Si vous modifiez le nom et le mot de passe de votre réseau, tous les périphériques sans fil connectés au routeur perdront la connexion à Internet jusqu'à ce que vous les reconnectiez au moyen des nouveaux nom et mot de passe.

Pour modifier le nom et le mot de passe de votre routeur :

Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

1. Sous Router Settings (Paramètres du routeur), cliquez sur Wireless (Sans fil).

1. Cliquez sur l'onglet Wireless (Sans fil).
2. Pour modifier le nom du réseau, entrez le nouveau nom dans la case Network name (Nom de réseau).
3. Pour modifier le mot de passe réseau, entrez le nouveau mot de passe dans la case Password (Mot de passe).
4. Cliquez sur Apply (Appliquer) pour enregistrer vos modifications.

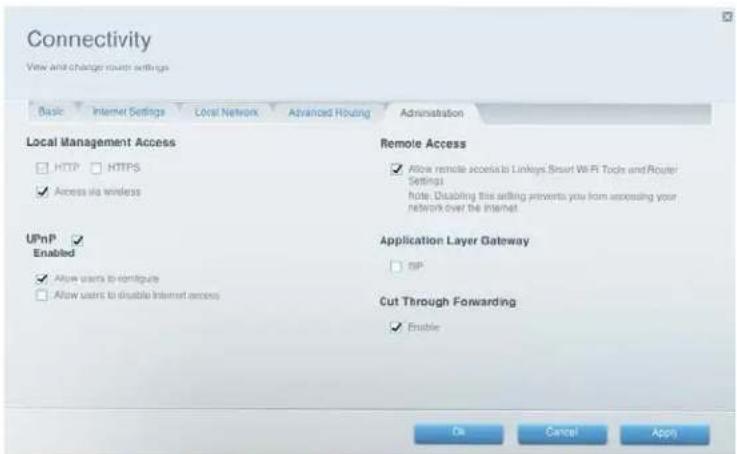

Modification du mot de passe de l'accès local au routeur

Le mot passe de l'accès local de votre routeur a été défini lorsque vous avez exécuté le logiciel de configuration du routeur, mais vous pouvez le modifier à tout moment. Vous avez besoin de ce mot de passe pour modifier les paramètres du routeur lorsque vous n'avez pas de connexion Internet. Si vous avez une connexion Internet, connectez-vous à votre compte Linksys Smart Wi-Fi en suivant les instructions de la section « Connexion à Linksys Smart Wi-Fi » à la page 10.

Pour modifier le mot de passe de l'accès local au routeur :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur Connectivity (Connectivité) sous Router Settings (Paramètres du routeur).
3. Cliquez sur l'onglet Basic (Fonctions de base).
4. Cliquez sur Edit (Modifier) à côté de Router Password(Mot de passe du routeur). Entrez votre mot de passe actuel, puis le nouveau mot de passe. Confirmez le nouveau mot de passe puis cliquez sur Apply (Appliquer).

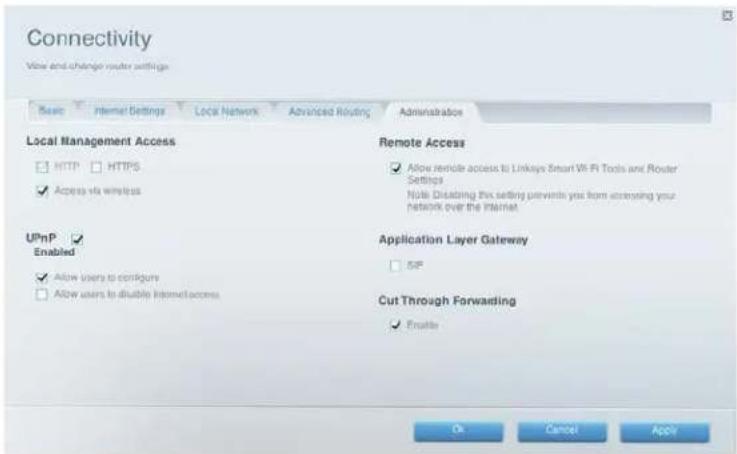

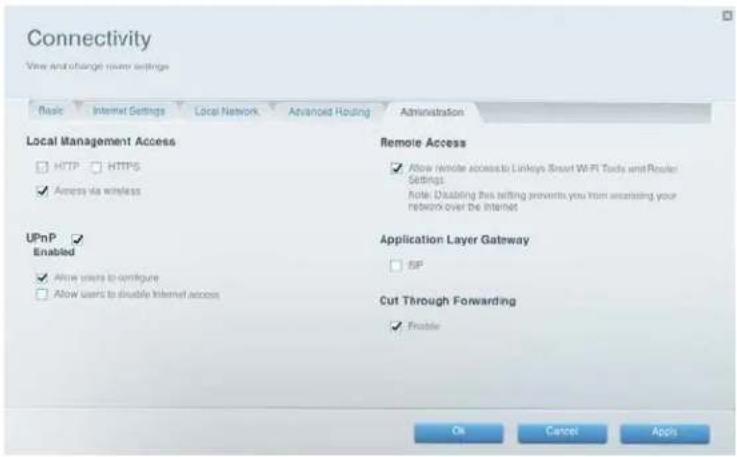

Changement de fuseau horaire sur votre routeur

Le fuseau horaire de votre routeur devrait être celui de l'endroit où vous vous trouvez.

Pour changer de fuseau horaire sur votre routeur :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur Connectivity (Connectivité) sous Router Settings (Paramètres du routeur).
3. Cliquez sur l'onglet Basic (Fonctions de base), puis sélectionnez votre fuseau horaire dans la liste déroulante Time Zone et cliquez sur Apply (Appliquer) ou Ok.

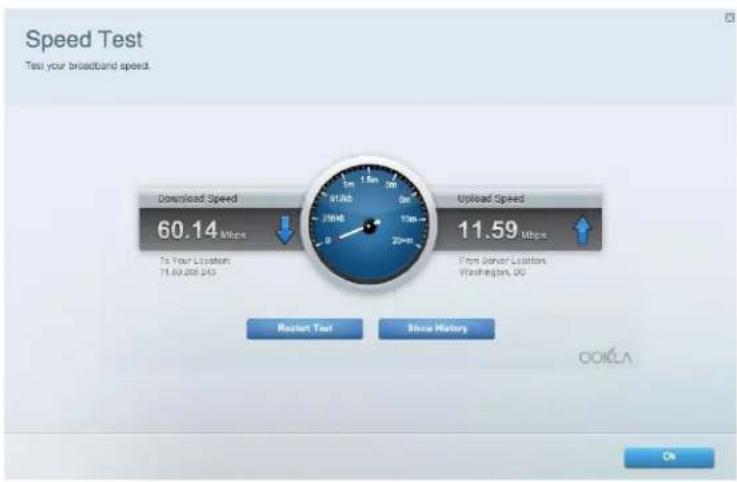

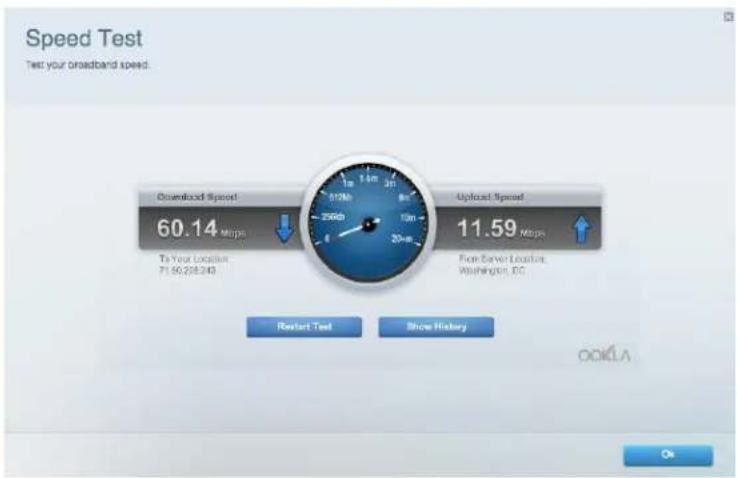

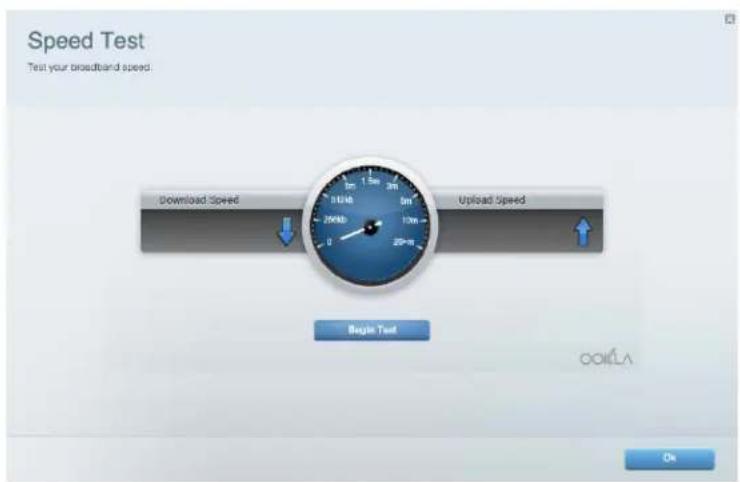

Vérification de votre vitesse de connexion Internet

Remarque : pour faire un test de vitesse, vous devez vous connecter à Internet à partir du routeur que vous voulez vérifier. Vous ne pouvez pas faire ce test à distance.

Pour tester votre vitesse de connexion Internet :

Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

1. Cliquez sur Speed Test (Test de vitesse) sous Smart Wi-Fi Tools (Outils Sans-fil intelligent).

Speed Test Test your broadband speed Download Speed Upload Speed Begin Test ODIKA

1. Cliquez sur Begin Test (Commencer le test). Ce test vérifie les vitesses de téléchargement en aval et en amont.

Remarque : les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le trafic Internet local et mondial, de même que le nombre de périphériques à votre domicile qui partagent la connexion.

1. Cliquez sur Restart Test (Recommencer le test) pour le refaire, puis sur Show History (Afficher l'historique) pour afficher les résultats des tests antérieurs.

Raccordement de périphériques à votre réseau

Votre routeur permet à votre réseau d'avoir accès à Internet, et tous vos ordinateurs et périphériques comptent sur lui pour échanger des fichiers, des médias et des commandes réseau d'une manière ordonnée et sans erreur. Qu'il soit connecté sans fil ou par câble, chaque composant a besoin du routeur pour fonctionner d'une manière fiable avec les autres éléments de votre réseau.

Raccordement d'un ordinateur à votre réseau

À partir de l'ordinateur que vous voulez raccorder, entrez les informations de connexion dans votre gestionnaire de connexions sans fil.

Une fois l'ordinateur raccordé à votre réseau, connectez-vous au Sans-fil intelligent Linksys, puis cliquez sur Device List (Liste des périphériques) pour confirmer que votre routeur reconnaît le nouvel ordinateur. Vous pouvez vous servir de la Liste des périphériques pour surveiller tous les périphériques qui sont rattachés au réseau.

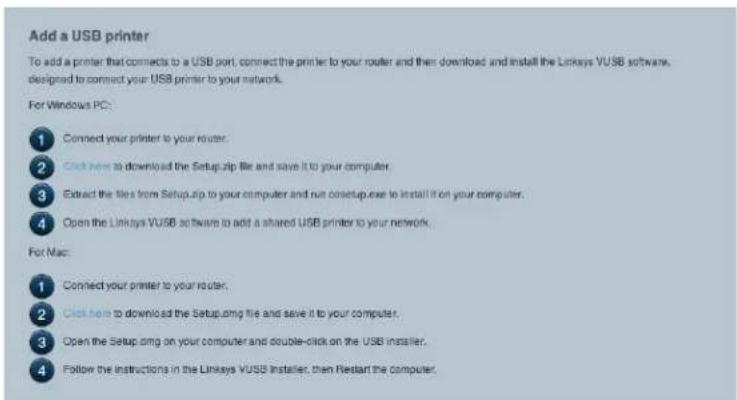

Raccordement d'une imprimante USB

Pour raccorder une imprimante USB à votre réseau en utilisant le port USB du routeur :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

2. Cliquez sur Device List (Liste des périphériques), puis sur Add a Device (Ajouter un périphérique).

1. Sous la rubrique Select the type of device to add to your network (Sélectionner le type de périphérique à ajouter à votre réseau), cliquez sur USB Printer (Imprimante USB).

1. Suivez les instructions à l'écran pour télécharger et installer le logiciel VUSB (USB virtuel) sur votre ordinateur.

Pour raccorder une imprimante sans fil à votre réseau :

1. Suivez les instructions de l'imprimante pour la raccorder au réseau. Utilisez les informations de connexion disponibles dans le Sans-fil intelligent Linksys.
2. Une fois que vous avez raccordé l'imprimante à votre réseau, connectez-vous au Sans-fil intelligent Linksys, puis cliquez sur Device list(Liste des périphériques) pour confirmer que votre routeur reconnaît la nouvelle imprimante.

Lorsque vous configurez une imprimante sans fil, assurez-vous qu'elle est compatible avec la norme de chiffrement sans fil WPA/WPA2.

Si votre imprimante sans fil prend en charge la configuration selon la norme Wi-Fi Protected Setup, vous pouvez l'utiliser pour la raccorder à votre réseau. Voir « Raccordement d'un périphérique réseau selon la norme Wi-Fi Protected Setup » à la page 17.)

Raccordement d'autres périphériques

Vous pouvez raccorder d'autres types de périphériques réseau à votre réseau domestique.

• Consoles de jeux
  • Téléviseurs compatibles Internet et lecteurs multimédias
  • Lecteurs de musique numériques
  • Téléphones intelligents

En raison du large éventail de périphériques et de méthodes de raccordement qui existent, vous devez entrer manuellement les informations réseau sur les périphériques pour établir la connexion.

Conseil : pour de plus amples instructions concernant le raccordement d'une console de jeux à votre réseau :

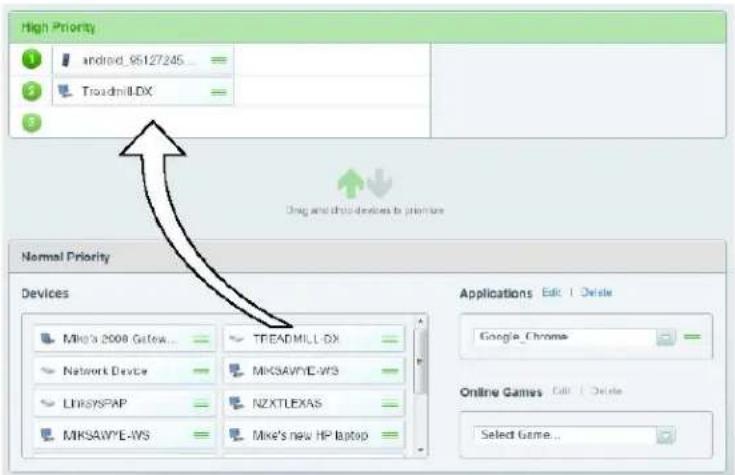

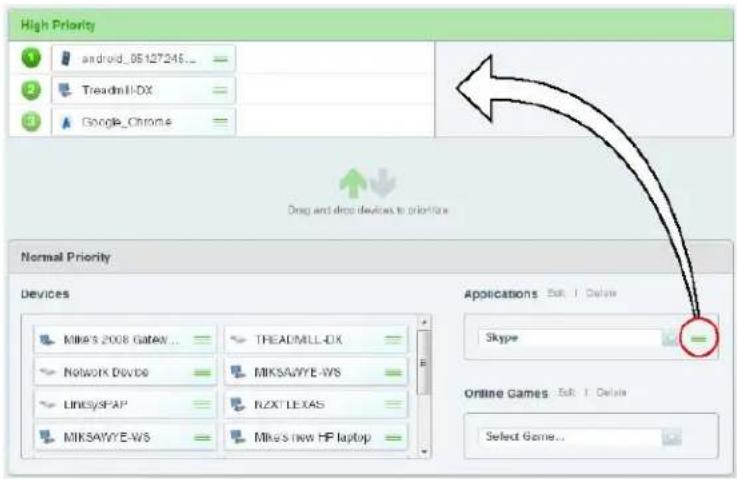

• « Optimisation de votre routeur pour la fonction Voix et les jeux » 50
• « Configuration de la redirection de port » 61

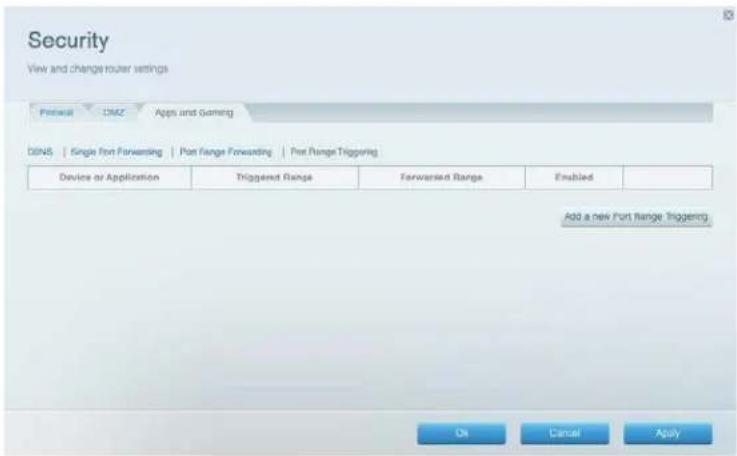

- « Configuration du déclenchement d'une plage de ports pour les jeux en ligne » 65

Raccordement manuel d'un périphérique réseau

Pour raccorder manuellement un périphérique à votre réseau :

• Suivez les instructions du périphérique pour le raccorder à votre réseau. Utilisez les informations de connexion disponibles dans le Sans-fil intelligent Linksys.
• Une fois le périphérique raccordé à votre réseau, connectez-vous à Sans-fil intelligent Linksys, puis cliquez sur Device List (Liste des périphériques) pour confirmer que votre routeur reconnaît le nouveau périphérique.

Raccordement d'un périphérique réseau selon la norme Wi-Fi Protected Setup™

Pour raccorder un périphérique selon la norme Wi-Fi Protected Setup :

• Branchez et mettez sous tension le périphérique réseau.
• Sous Wireless(Sans fil), cliquez sur l'onglet Wi-Fi Protected Setup.

• Utilisez l'une des méthodes suivantes pour terminer la configuration :

Si le périphérique est doté d'un bouton Wi-Fi Protected Setup, appuyez dessus, puis cliquez sur Wi-Fi Protected Setup dans Sans-fil intelligent Linksys, ou appuyez sur ce bouton sur le côté de votre routeur.

Si le périphérique a un NIP Wi-Fi Protected Setup, entrez ce numéro dans la case Device PIN (NIP du périphérique) dans Sans-fil intelligent Linksys, puis cliquez sur Register (Enregistrer).

Si le programme de configuration du périphérique vous demande d'entrer le NIP Wi-Fi Protected Setup du routeur, entrez le numéro qui apparaît sous Router PIN (NIP du routeur) dans Sans-fil intelligent Linksys.

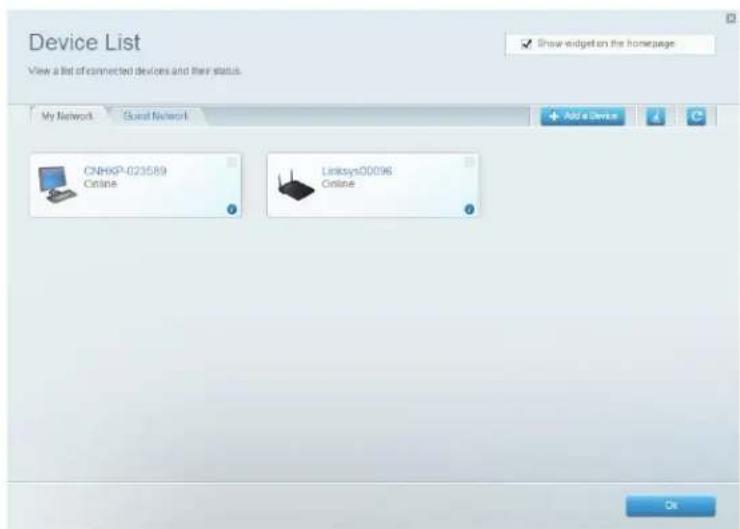

Affichage des détails du périphérique

Vous pouvez utiliser Sans-fil intelligent Linksys pour afficher l'information réseau de tout périphérique connecté au réseau. Servez-vous du menu déroulant Filter map (Filtrer la carte) pour choisir les types de dispositifs et les types de connexion que vous souhaitez afficher dans la Device List (Liste des périphériques).

Pour afficher les détails du périphérique réseau :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent), cliquez sur Device List (Liste des périphériques). L'écran Device List (Liste des périphériques) apparaît.

3. Cliquez sur le périphérique.

Des renseignements relatifs au périphérique apparaissent à l'écran.

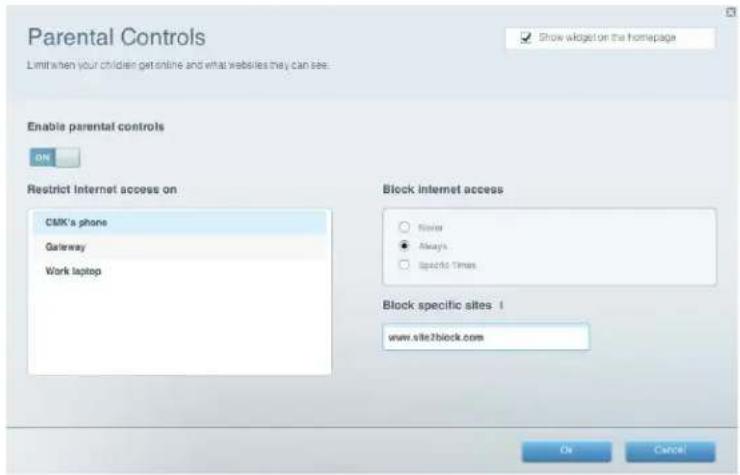

Configuration du contrôle parental

Avec votre routeur, vous pouvez utiliser le contrôle parental pour :

• définir les heures où l'accès à Internet est permis;
• bloquer l'accès à certains sites Web;
- appliquer ces restrictions à certains ordinateurs.

Astuce : lorsqu'une personne essaie d'accéder à un site Web bloqué, une page d'ouverture de session Sans-fil intelligent Linksys s'ouvre. Pour afficher le contenu bloqué, vous devez accéder à votre compte Sans-fil intelligent Linksys et modifier les restrictions concernant le contrôle parental.

Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

Sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent), cliquez sur Parental Controls (Contrôle parental).

Pour activer le contrôle parental, faites glisser le commutateur Enable parental controls (Activer le contrôle parental) à la position « ON ».

Astuce : il n'est pas nécessaire d'activer le contrôle parental sur tous les ordinateurs de votre réseau domestique. Vous pouvez l'activer seulement sur ceux auxquels les enfants ont accès.

Pour sélectionner l'ordinateur auquel vous voulez appliquer le contrôle parental, cliquez sur son nom dans la liste Restrict Internet access (Restreindre l'accès Internet).

- Pour bloquer l'accès Internet sur les ordinateurs sélectionnés, sous Block Internet access (Bloquer l'accès Internet) :

a. Sélectionnez Never (Jamais) pour autoriser l'accès à Internet.
b. Sélectionnez Always (Toujours) pour bloquer l'accès Internet en permanence.
c. Sélectionnez Specific Times (Heures précises) pour définir des périodes où l'accès Internet est autorisé.
d. Cliquez sur Edit (Modifier) pour modifier l'horaire d'accès à Internet. Vous pouvez cliquer et faire glisser pour sélectionner ou désélectionner une plage horaire.

• Pour bloquer des sites Web précis :

a. Cliquez sur Add(Ajouter) sous Block specific sites(Bloquer des sites précis).

b. Entrez l'adresse Web (URL) du site que vous voulez bloquer, puis cliquez sur OK. Vous pouvez bloquer jusqu'à 10 sites Web.

Astuce : il est plus facile de copier-coller une adresse Web que de la saisir. Pour ce faire, copiez l'adresse à partir de votre navigateur, puis collez-la dans une case du champ Block specific sites (Bloquer des sites précis) de Sans-fil intelligent Linksys.

- Cliquez sur OK pour appliquer toute autre modification au contrôle parental.

Configuration de vos réseaux invités

Vous pouvez utiliser les réseaux invités de votre routeur pour donner accès à Internet à vos invités, tout en leur limitant l'accès aux autres ressources de votre réseau local. Pour empêcher les utilisateurs non autorisés d'avoir accès à Internet, les réseaux invités exigent l'entrée d'un mot de passe. Les réseaux invités sont activés par défaut.

Les mots passe et réseaux invités de votre routeur ont été définis lorsque vous avez exécuté le logiciel de configuration du routeur, mais vous pouvez les modifier à tout moment.

Pour configurer l'accès invité de vos réseaux :

- Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion au Sans-fil intelligent Linksys » 10.)

- Sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent), cliquez sur Guest Access (Accès invité).

Pour activer ou désactiver l'accès invité, faites glisser le bouton Allow guest access (Autoriser l'accès invité) à la position ON.

Les noms des réseaux invités sont basés sur les noms de vos réseaux 2,4 GHz et 5 GHz et ils sont automatiquement générés.

Pour modifier les noms et mots de passe des réseaux invités, cliquez sur Edit (Modifier) à côté de Guest network names and password (Noms et mots de passe des réseaux invités). Entrez les nouveaux noms et mots de passe.

Pour modifier le nombre d'utilisateurs que vous voulez autoriser simultanément sur le réseau invité, cliquez sur la boîte à liste déroulante sous la rubrique Total guests allowed (Total des invités autorisés), puis entrez le nombre voulu.

Conseil : pour maintenir vos réseaux invités sécurisés, modifiez le mot de passe lorsque l'invité n'a plus besoin d'accéder au compte.

Cliquez sur OK pour appliquer les modifications.

Astuce : la première fois que votre invité essaiera d'accéder à Internet au moyen d'un navigateur Web, l'écran Guest access (Accès invité) s'affichera. Pour continuer, il devra entrer le mot de passe que vous lui avez fourni dans le champ Password (Mot de passe), puis cliquer sur Login (Connexion).

Sauvegarde de la configuration de votre routeur

Lorsque vous avez terminé la configuration de votre routeur, vous devriez la sauvegarder de façon à pouvoir la restaurer ultérieurement au besoin. Pour plus d'instructions, voir « Sauvegarde la configuration de votre routeur » à la page 66.

Personnalisation de Sans-fil intelligent Linksys

Vous pouvez personnaliser la page d'accueil de votre Sans-fil intelligent Linksys en ajoutant ou en supprimant des gadgets. Les gadgets sont des versions miniatures de menus qui vous permettent de modifier les paramètres de base ou vérifier l'état de votre réseau.

Utilisation des gadgets

Pour ajouter un gadget :

Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

Ouvrez un menu, puis sélectionnez Show widget on the homepage (Afficher le gadget sur la page d'accueil) dans le coin supérieur droit.

Pour supprimer un gadget :

Sur la page d'accueil, cliquez sur le × dans le coin supérieur droit du gadget que vous voulez supprimer. Autrement, ouvrez un menu, puis désélectionnez Show widget on the homepage (Afficher le gadget sur la page d'accueil) dans le coin supérieur droit.

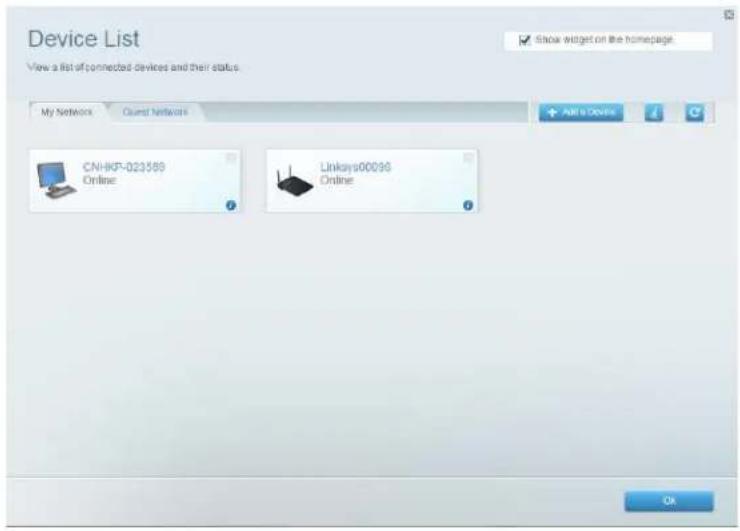

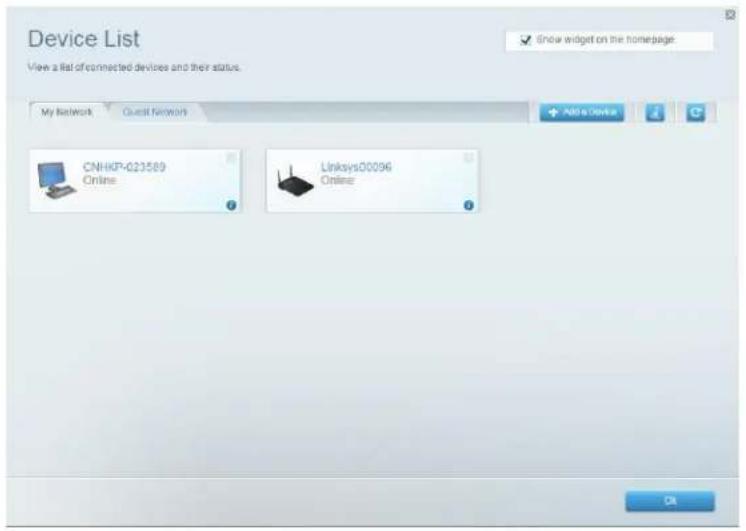

Personnalisation de la liste des périphériques

Vous pouvez changer l'icône et le nom de chaque périphérique présent dans votre réseau.

1. Cliquez sur le périphérique.

2. Cliquez sur Device Info (Info sur le périphérique)

3. Cliquez sur Edit (Modifier) dans le coin supérieur droit

4. Entrez un nouveau nom

Pour changer d'icône

1. Cliquez sur le périphérique

2. Cliquez sur Device Info (Info sur le périphérique)

3. Cliquez sur Change (Changer) sous l'icône actuelle

4. Choisissez une nouvelle icône dans la liste des options disponibles

Effacer la liste des périphériques

Le bouton « Clear Device List » (Effacer la liste des périphériques) effacera toutes les informations relatives aux périphériques et redémarrera le routeur. Cela déconnectera temporairement les périphériques de votre réseau pendant le redémarrage du routeur. Lorsque les périphériques se reconnecteront automatiquement, ils réapparaîtront dans la liste des périphériques. Le Sans-fil intelligent Linksys conservera les noms personnalisés et les icônes lorsque les périphériques seront reconnus sur le réseau.

Utilisation d'un lecteur externe

Vue d'ensemble

Vous pouvez brancher la plupart des lecteurs USB (y compris une clé USB ou un disque dur externe de haute capacité) sur le port USB de votre routeur, puis l'utiliser soit comme périphérique de stockage réseau, tel un serveur multimédia (pour les appareils multimédias comme les téléviseurs en réseau), soit comme serveur FTP. Vous pouvez également préciser quels utilisateurs ont accès au contenu sur le lecteur.

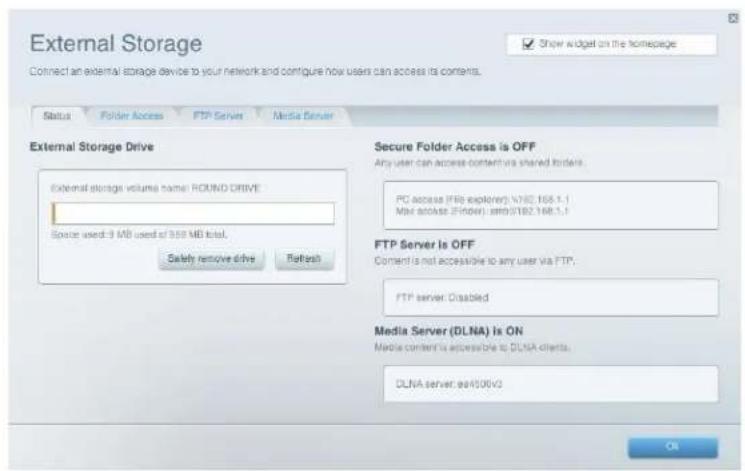

Raccordement d'un lecteur USB

Si un lecteur USB est déjà branché sur le routeur et que vous voulez le remplacer par un autre sur le même port, vous devez d'abord débrancher l'ancien de façon sécuritaire.

Pour retirer un lecteur USB du routeur en toute sécurité :

1. Connectez-vous au Sans-fil intelligent Linksys, puis cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent).

2. Sur l'onglet Status (État), cliquez sur Safely remove drive (Retirer le lecteur en toute sécurité).

3. Débranchez l'ancien lecteur du routeur.

Pour brancher un lecteur USB sur le routeur :

- Branchez le lecteur USB sur un port USB libre à l'arrière du routeur. Votre routeur détectera le lecteur.

Pour actualiser l'écran External Storage (Stockage externe), vous devrez peut-être cliquer sur Refresh (Rafraîchir).

Pour afficher l'état et les paramètres de votre lecteur connecté :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent).

L'onglet Status (État) affiche des informations telles que :

• Capacité du lecteur et espace utilisé
• État de l'accès sécurisé au dossier
- Adresses d'accès aux dossiers partagés, au serveur FTP et au serveur multimédia.

Accès sécurisé au dossier

Par défaut, lorsque vous branchez un lecteur USB sur votre routeur, tout son contenu est accessible en lecture et écriture à quiconque est connecté à votre réseau local (aucun identifiant de connexion n'est requis). Vous pouvez sécuriser le lecteur et ses dossiers en limitant l'accès uniquement aux utilisateurs autorisés.

Astuce : lorsque la fonction Secure Folder Access (Accès sécurisé au dossier) est activée, tout le contenu du lecteur USB est sécurisé.

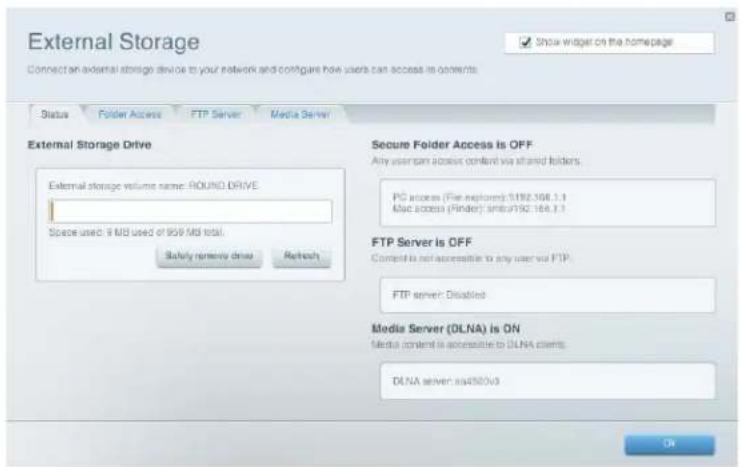

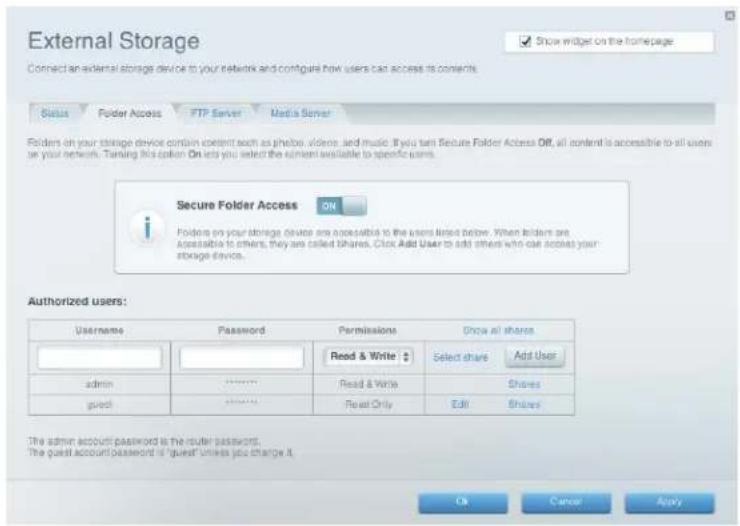

Autorisation des utilisateurs et définition des dossiers partagés

Pour autoriser l'accès aux dossiers partagés :

Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent), puis sélectionnez l'onglet Folder Access (Accès au dossier).

Cliquez pour activer la fonction Secure Folder Access (Accès sécurisé au dossier).

Dans la liste des Authorized users (utilisateurs autorisés), entrez le nom et le mot de passe de chaque nouvel utilisateur.

Astuce : deux comptes, Administrateur et Invité, sont déjà configurés et ne peuvent pas être supprimés.

Sélectionnez le type d'autorisation (Permissions) que vous voulez accorder.

- Read Only (Lecture seule) permet à l'utilisateur de lire (ouvrir) le fichier.

- Read & Write (Lecture et écriture) permet à l'utilisateur de lire, renommer, remplacer ou supprimer le fichier. L'utilisateur peut également sauvegarder de nouveaux fichiers dans le dossier.

Cliquez sur Select Share (Sélectionner partage). La boîte de dialogue Select Existing Share (Sélectionner partage existant) s'ouvrira.

Un partage est le nom donné aux dossiers que vous souhaitez rendre accessibles. Si vous avez déjà défini des partages, cochez la case à côté de chaque dossier partagé auquel vous voulez donner accès, puis cliquez sur OK.

Si vous n'avez pas défini de dossier partagé, créez-en un.

Cliquez sur le bouton + à côté de Create New Share (Créer nouveau dossier partagé). La boîte de dialogue Create New Share (Créer nouveau dossier partagé) s'ouvrira.

Sélectionnez le dossier que vous souhaitez partager.

Pour afficher les sous-dossiers, cliquez sur le bouton ➤ à droite du nom du dossier.

Pour revenir au dossier parent, cliquez sur le bouton dans le haut de la liste. Pour sélectionner tous les dossiers partagés du lecteur, sélectionnez Share entire storage device (Partager tout le périphérique de stockage).

Astuces : le nom du dossier partagé prend automatiquement le nom de celui que vous avez sélectionné.

Vous ne pouvez pas sélectionner plus d'un dossier pour chaque partage.

Pour utiliser un nom de partage différent pour un dossier, entrez le nom dans le champ Share name (Nom du dossier partagé).

Cliquez sur OK.

Cochez la case à côté de chaque dossier partagé auquel vous voulez donner accès, puis cliquez sur OK.

Cliquez sur Add User (Ajouter utilisateur).

Dans la liste des Authorized users (utilisateurs autorisés), vous pouvez aussi :

- Cliquer sur Edit (Modifier) pour modifier l'identifiant de l'utilisateur.

- Cliquer sur Shares (Dossiers partagés) pour modifier les dossiers auxquels un utilisateur peut avoir accès.

- Cliquer sur Delete (Supprimer) pour supprimer le compte de l'utilisateur.

Accès aux dossiers partagés

Pour accéder aux dossiers partagés par le Sans-fil intelligent Linksys, cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent).

À l'onglet Status (État), notez les informations de la case sous Secure Folder Access is ON (L'accès sécurisé aux dossiers est activé). C'est cette adresse que vous devrez entrer pour accéder aux dossiers partagés à partir d'un gestionnaire de fichiers.

Entrez l'adresse d'accès dans votre gestionnaire de fichiers.

Astuce : vous pouvez habituellement trouver le dossier voulu en parcourant le gestionnaire de fichiers de votre ordinateur.

Entrez le nom de votre compte utilisateur et votre mot de passe. Le contenu du lecteur (fichiers et dossiers) s'affiche dans une fenêtre.

Utilisez le gestionnaire pour ouvrir, copier ou afficher le contenu du dossier.

Astuces : les gestionnaires de fichiers affichent le contenu de plusieurs manières, mais vous pouvez normalement procéder de la façon suivante pour parcourir les dossiers :

• Cliquez ou double-cliquez sur un nom de dossier pour l'ouvrir.

- Cliquez ou double-cliquez sur un fichier, ou utilisez le bouton droit de la souris pour l'ouvrir, le copier ou l'afficher.

Faites glisser et déposez le fichier dans la fenêtre du dossier partagé où vous voulez le copier. (Pour

copier un fichier dans un dossier partagé, votre compte d'utilisateur doit avoir une autorisation d'écriture.)

Configuration de votre routeur comme serveur multimédia

Un serveur multimédia vous permet de partager du contenu média sur l'ensemble de votre réseau. Votre routeur peut tenir lieu de serveur multimédia s'il est muni d'un lecteur USB et si vous possédez des dispositifs UPnP AV (audio et vidéo) ou DLNA (Digital Living Network Alliance) à la maison. Parmi les dispositifs UPnP AV, notons les lecteurs multimédias numériques, les consoles de jeux avec lecteur multimédia numérique intégré et les cadres photos numériques.

Exemple : Vous avez un adaptateur multimédia numérique qui achemine du contenu à votre système de divertissement. Si votre routeur est configuré comme serveur multimédia, l'adaptateur multimédia numérique aura accès au lecteur USB raccordé à votre routeur.

Vous pouvez définir quels dossiers seront utilisés par le serveur multimédia, ajouter et supprimer des dossiers, et indiquer à quelle fréquence il y aura recherche de nouveau contenu dans les dossiers.

Pour configurer votre routeur comme serveur multimédia :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent). L'écran External Storage (Stockage externe) s'ouvre.
3. Cliquez sur l'onglet Media Server (Serveur multimédia).

1. Mettez le commutateur Enable Media Server (Activer serveur multimédia) à la position ON pour l'activer.

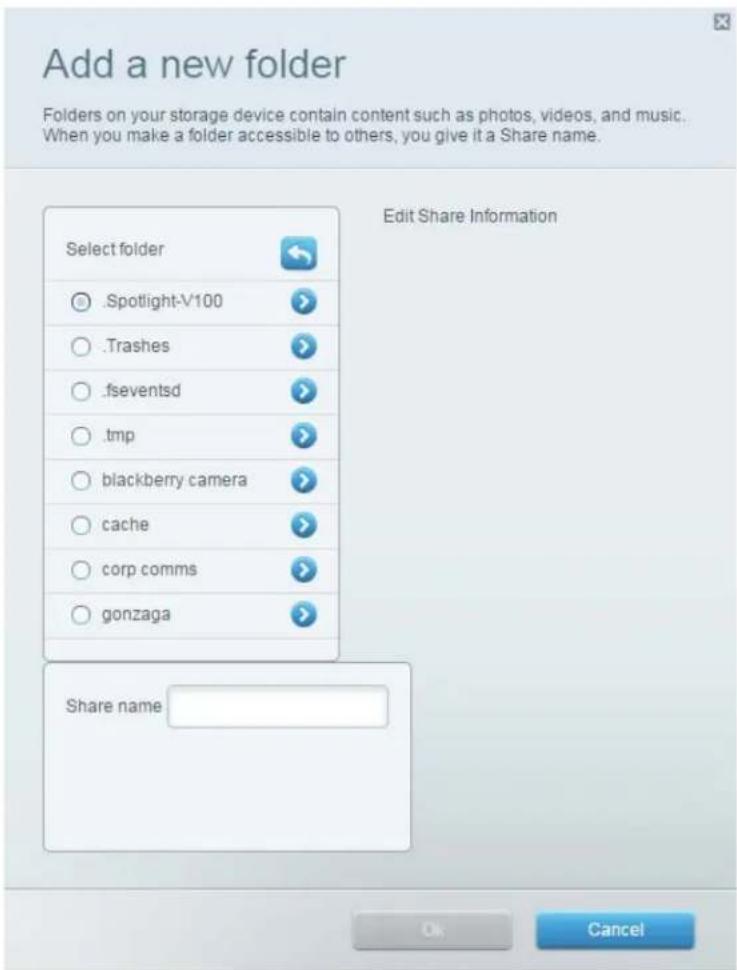

2. Cliquez sur Add New Folder (Ajouter nouveau dossier). La boîte de dialogue Add a new folder (Ajout d'un nouveau dossier) s'ouvre.

1. Sélectionnez le dossier que vous souhaitez partager.
2. Pour afficher les sous-dossiers, cliquez sur le bouton à droite du nom du dossier.
3. Pour revenir au dossier parent, cliquez sur le bouton dans le haut de la liste.

Astuces : le nom du dossier partagé prend automatiquement le nom de celui que vous avez sélectionné. Vous ne pouvez pas sélectionner plus d'un dossier à la fois.

1. Cliquez sur OK ou Apply (appliquer) pour enregistrer les modifications.

Raccordement de votre périphérique UPnP au serveur multimédia

Après avoir configuré le serveur multimédia de votre routeur, vous devez raccorder un périphérique compatible UPnP (comme une console de jeux ou un lecteur multimédia numérique) au réseau de façon à pouvoir lire le contenu du serveur.

Pour raccorder un périphérique compatible UPnP à votre serveur multimédia :

1. Raccordez votre périphérique UPnP à votre réseau domestique au moyen d'un câble Ethernet ou d'une connexion sans fil. Si vous utilisez une connexion sans fil, vous devez connaître le nom de votre réseau et le mot de passe. Reportez-vous à la documentation de votre périphérique pour de plus amples renseignements.

2. Sur le périphérique UPnP, changez la source média en entrant le nom du serveur multimédia que vous avez indiqué sur votre routeur. (Voir « Configuration de votre routeur comme serveur multimédia » à la page 31.)

3. Reportez-vous à la documentation de votre périphérique UPnP concernant la lecture de multimédia.

Accès à distance au périphérique de stockage

Après avoir activé le serveur FTP (File Transfer Protocol) du routeur, vous pouvez accéder aux fichiers sur le lecteur à partir de n'importe quel endroit en utilisant soit un navigateur Web, soit un logiciel FTP. Pour configurer le serveur FTP :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent). L'écran External Storage (Stockage externe) s'ouvre.
3. Cliquez sur l'onglet FTP Server (Serveur FTP).

1. Mettez le commutateur Enable FTP Server (Activer serveur FTP) sur la position ON pour l'activer.
2. Nous recommandons de conserver les paramètres par défaut dans les champs FTP Port (Port FTP) et Encoding (Codage), sauf si vous êtes un utilisateur expérimenté et que vous avez une raison de les modifier.
3. Cliquez sur OK ou sur Apply (Appliquer).
4. Cliquez sur l'onglet Status (État).
5. Prenez note des données de la case sous FTP Server (Serveur FTP). Vous en aurez besoin pour accéder à distance au périphérique de stockage.
6. Veillez à bien utiliser Secure Folder Access (Accès sécurisé aux dossiers) avec le serveur FTP. Si l'accès n'est pas sécurisé, des internautes peuvent avoir la capacité d'ajouter et de supprimer des fichiers sur le lecteur.

Pour accéder au périphérique de stockage à partir d'un navigateur Web :

1. Ouvrez un navigateur Web.
2. Dans le champ d'adresse du navigateur (URL), entrez l'adresse qui apparaît à l'onglet Status (État) ci-dessus, commençant par ftp://... Si vous avez un service DDNS (Dynamic Domain Name Service), vous pouvez entrer le nom de domaine de votre routeur à la place.
3. Entrez votre nom d'utilisateur et le mot de passe. Ces renseignements sont les mêmes que ceux qui figurent dans la liste Authorized users (Utilisateurs autorisés) des dossiers partagés. Voir « Autorisation des utilisateurs et définition des dossiers partagés » à la page 27. Le contenu du lecteur (fichiers et dossiers) s'affiche dans la fenêtre du navigateur.
4. Cliquez sur un fichier pour le télécharger sur votre ordinateur, ou cliquez sur un fichier dans le gestionnaire de fichiers de votre ordinateur, puis faites-le glisser vers la fenêtre du navigateur pour le télécharger vers le serveur (seulement si vous avez un accès en lecture et écriture).

Pour accéder au périphérique de stockage en utilisant un logiciel client FTP :

1. Exécutez votre logiciel client FTP.

2. Consultez l'aide de votre logiciel pour savoir comment vous connecter à un site FTP en entrant les renseignements suivants :
   a. L'adresse qui apparaît à l'onglet Status (État) ci-dessus, commençant par ftp://... Si vous avez un service DDNS (Dynamic Domain Name Service), vous pouvez entrer le nom de domaine de votre routeur à la place.
   b. Le nom d'utilisateur et le mot de passe qui figurent dans la liste Authorized users (Utilisateurs autorisés) des dossiers partagés. Voir « Autorisation des utilisateurs et définition des dossiers partagés » à la page 27.
   c. Le port et le codage indiqués lors de la configuration de votre serveur FTP (habituellement le port 21 et le codage UTF-8)

3. Consultez l'aide de votre logiciel pour savoir comment télécharger des fichiers en aval ou vers le serveur.

Astuces : le logiciel FTP et les navigateurs Web affichent le contenu de plusieurs manières, mais vous pouvez normalement procéder de la façon suivante pour parcourir les dossiers :

• Cliquez sur le nom d'un dossier pour l'ouvrir.
- Cliquez sur un double point (..) ou sur Up to a higher level directory (Remonter vers un répertoire de niveau supérieur) pour ouvrir un dossier parent.
- Avec le bouton gauche ou droit de la souris, cliquez sur un fichier pour le télécharger ou l'afficher.
- Faites glisser un fichier à partir d'une autre fenêtre et laissez-le tomber dans la fenêtre FTP pour le télécharger vers le serveur. (Pour télécharger un fichier vers le serveur, votre compte d'utilisateur doit permettre l'accès en écriture.)

Configuration : Avancée

Configuration manuelle de votre routeur

Bien que la façon la plus facile de configurer et de faire la maintenance de votre routeur soit d'exécuter l'assistant de configuration de Sans-fil intelligent Linksys, les utilisateurs chevronnés pourraient préférer le faire manuellement. Soyez vigilant lorsque vous modifiez les paramètres de cette façon.

Configuration manuelle de votre routeur avec un câble

• Branchez votre routeur.
- Branchez une extrémité du câble Ethernet sur l'ordinateur et l'autre, sur un port Ethernet libre numéroté (bleu) à l'arrière de votre routeur.
- Entrez linksyssmartwifi.com dans un navigateur.
- Cliquez sur I have read and accepted the License Terms for using this software (J'ai lu et j'accepte les conditions de licence d'utilisation de ce logiciel), lisez le contrat de licence, puis cochez la case.
- Sélectionnez /want to skip Setup and configure my router manually (Je veux sauter cette étape et configurer manuellement mon routeur), puis cliquez sur Next (Suivant). (Si vous n'avez pas de connexion Internet, cliquez sur Login [Connexion] en bas à droite de la page suivante et entrez « admin » dans le champ Access Router [Accès au routeur]).

Configuration manuelle de votre routeur sans fil

• Branchez votre routeur sur secteur et raccordez-le au modem avec un câble Ethernet dans le port INTERNET jaune à l'arrière du routeur.
  • Assurez-vous que la fonction réseau sans fil de votre ordinateur est activée.
• Connectez-vous au nom de réseau sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pourrez modifier le nom et le mot de passe du réseau ultérieurement.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation de votre appareil.
• Entrez linksyssmartwifi.com dans un navigateur.
• Cliquez sur I have read and accepted the License Terms for using this software (J'ai lu et j'accepte les conditions de licence d'utilisation de ce logiciel), lisez le contrat de licence, puis cochez la case.
• Sélectionnez I want to skip Setup and configure my router manually (Je veux sauter cette étape et configurer manuellement mon routeur), puis cliquez sur Next (Suivant). (Si vous n'avez pas de connexion Internet, cliquez sur Login [Connexion] en bas à droite de la page suivante et entrez « admin » dans le champ Access Router [Accès au routeur]).
• Si vous avez un compte Sans-fil intelligent Linksys, entrez votre identifiant. Créez un compte si vous ne l'avez pas encore fait. Cliquez sur Sign In (Ouvrir une session).

- Entrez votre mot de passe comme administrateur du routeur. Le mot de passe par défaut est « admin ». Cliquez sur Login (Connexion) et définissez les paramètres de votre routeur. Une fois terminé, cliquez sur Save (Enregistrer) et fermez la fenêtre du navigateur.

Astuce : pour avoir une description des paramètres, cliquez sur Help (Aide) dans le haut de l'écran.

Configuration manuelle de votre connexion Internet

L'Assistant de configuration vous permet de configurer la connexion Internet de votre routeur. Cependant, pour certains FAI (fournisseurs d'accès Internet), particulièrement ceux en dehors des États-Unis, vous devrez peut-être configurer manuellement votre connexion Internet.

Définition des paramètres de connexion Internet de base

Connectez-vous à votre routeur et ouvrez une session en suivant les instructions de la section « Configuration manuelle de votre routeur » sur cette page.

Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre à l'onglet Basic (Fonctions de base). Choisissez l'onglet Internet Settings (Paramètres Internet).

Paramètres de connexion Internet IPv6

IPv6 est un nouveau protocole IP qui utilise des en-têtes de paquet simplifiés et nécessite le protocole de sécurité pour IP (IPSec). Il offre également une meilleure prise en charge des IP mobiles et des périphériques informatiques.

Remarque : pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, votre fournisseur d'accès à Internet doit prendre en charge le service IPv6. Pour de plus amples renseignements sur ce service, communiquez avec votre FAI.

Pour configurer manuellement les paramètres IPv6 de votre routeur :

1. Raccordez votre routeur à l'ordinateur au moyen d'un câble Ethernet.
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre.
4. Cliquez sur l'onglet Internet Settings (Paramètres Internet), puis sur IPV6.

5. Cliquez sur Edit (Modifier).

Vous pouvez maintenant modifier les paramètres suivants :

• IPv6 - Automatic : sélectionnez Enabled (Activé) pour utiliser le protocole IPv6 pour tous les adressages réseau.
• DUID (Identifiant de l'utilisateur du périphérique) : utilisé par le protocole DHCP pour identifier les clients du réseau.
• Tunnel 6rd: permet au routeur d'envoyer des adresses IPv6 des réseaux IPv4. Pour activer cette option, le paramètre IPv6 - Automatic doit être désactivé. Pour permettre à votre routeur de gérer les paramètres Tunnel 6rd (tels que les préfixes et masques d'adresses), changez le paramètre Tunnel 6rd à Automatic (Automatique). Sélectionnez Manual (Manuel) pour modifier manuellement ces paramètres.
• Préfixe– Saisissez l'adresse du préfixe utilisé pour le tunnel fourni par votre fournisseur d'accès.
• Longueur du préfixe– Saisissez la longueur de l'adresse du préfixe utilisé pour le tunnel, fourni par votre fournisseur d'accès.
• Relais frontière– Saisissez l'adresse du relais frontière pour le tunnel, fourni par votre fournisseur d'accès.
• IPv4 mask length (Longueur du masque d'adresse IPv4) : entrez la longueur du masque d'adresse IPv4 qui sera utilisé pour le tunnel fourni par votre FAI.

Cliquez sur Apply (Appliquer) ou Ok.

Association de plusieurs routeurs à votre compte Sans-fil intelligent Linksys

Pour associer un autre routeur à votre compte Sans-fil intelligent Linksys :

1. Exécutez l'assistant de configuration pour l'autre routeur. Une fois terminé, vous serez invité à créer un nouveau compte Sans-fil intelligent Linksys.
2. Au lieu de créer un nouveau compte, cliquez sur Sign In (Ouverture de session) dans le bas de l'écran.
3. Entrez votre nom d'utilisateur et votre mot de passe Sans-fil intelligent Linksys et cliquez sur Sign In (Ouverture de session). Le routeur sera ajouté à votre compte Sans-fil intelligent Linksys.

Pour configurer le nouveau routeur, connectez-vous au Sans-fil intelligent Linksys, puis sélectionnez le nom de réseau (SSID) du routeur dans la liste déroulante dans le haut de l'écran.

Conseils pour tirer le maximum de votre routeur double bande

La principale raison pour laquelle la plupart des gens achètent un routeur double bande est pour s'assurer d'avoir suffisamment de bande passante pour la transmission vidéo haute définition en continu. Les utilisateurs veulent également s'assurer que le flux vidéo ne sera pas interrompu par d'autre trafic sans fil sur le réseau. Pour tirer le maximum de votre routeur double bande, vous devez mettre à niveau vos clients sans fil et séparer votre trafic.

Mettre à niveau vos clients sans fil

Si vos adaptateurs réseau ne prennent en charge que les anciennes normes réseau sans fil telles que 802.11b, il serait bon de les remplacer par des adaptateurs sans fil N (802.11n). En effet, les anciens adaptateurs sans fil B (802.11b) peuvent ralentir le fonctionnement de l'ensemble de votre réseau sans fil. Pour une performance optimale, tous vos périphériques sans fil doivent être compatibles avec la norme sans fil N. Vous pourrez alors sélectionner Wireless-N Only (sans fil N seulement) comme mode réseau.

Remarque : si vous sélectionnez Wireless-N Only (sans fil N seulement), vous devrez peut-être modifier temporairement vos paramètres réseau à Mixed (Mixte) pour donner accès aux invités qui n'ont pas d'adaptateur sans fil N.

Séparez votre trafic

Le meilleur moyen d'améliorer votre performance multimédia est de répartir votre trafic sans fil entre les deux bandes (c.-à-d. les gammes de radiofréquences) sur votre routeur. Votre routeur prend en charge les bandes 2,4 GHz et 5 GHz et peut les traiter comme s'il s'agissait de deux routeurs sans fil distincts pour gérer le trafic.

La façon la plus courante de séparer le trafic sans fil est d'utiliser la bande 2,4 GHz pour les tâches Internet de base comme la navigation Web, le courrier électronique et les téléchargements, et de réserver la bande 5 GHz pour acheminer le contenu multimédia en continu.

Bien que la bande 2,4 GHz puisse être plus encombrée en raison du trafic sans fil de vos voisins, cette situation est acceptable pour le trafic Internet non urgent comme le courrier électronique. Même si vous êtes connecté à votre propre réseau sans fil, vous partagez quand même du temps d'antenne avec les réseaux voisins. Comme la bande 5 GHz est beaucoup moins encombrée que la bande 2,4 GHz, elle convient mieux au contenu multimédia en continu. La bande 5 GHz compte beaucoup plus de canaux disponibles, de sorte qu'il est plus probable que vous disposiez de votre propre canal sans interférence pour votre réseau sans fil.

Par défaut, votre routeur double bande utilise le même nom de réseau sur les deux bandes 2,4 GHz et 5 GHz. Le moyen le plus facile de segmenter votre trafic est de renommer un de vos réseaux sans fil. Avec un nom descriptif distinct, il sera facile de vous connecter au bon réseau.

Contrôle de l'accès à votre réseau

Par défaut, l'Assistant de configuration active la norme de sécurité standard dans l'industrie WPA2 (Wi-Fi Protected Access 2).

Si vous choisissez de ne pas utiliser les fonctions de sécurité intégrées de votre routeur, vous pouvez toujours contrôler l'accès à votre réseau sans fil en ayant recours au filtrage d'adresses MAC. Chaque périphérique réseau dispose d'une adresse MAC (Media Access Control) à 12 chiffres. Grâce à ce filtre, vous pouvez autoriser uniquement les adresses MAC connues, et par le fait même, les périphériques connus sur votre réseau. De la même façon, vous pouvez exclure certaines adresses MAC et leur interdire l'accès à votre réseau.

Conseil : le filtrage d'adresses MAC n'est pas une sécurité très forte. Le meilleur moyen de sécuriser votre réseau est d'utiliser le paramètre de sécurité WPA2 de votre routeur.

Exemple : Étant donné que chaque configuration de filtrage MAC est unique, cet exemple simplifié vous montre comment autoriser un seul périphérique.

Astuce : il est plus facile de sélectionner Allow (Autoriser) pour n'autoriser que les périphériques connus plutôt que d'essayer d'exclure (Deny) ceux que vous ne connaissez pas.

Pour configurer le filtrage d'adresses MAC et n'autoriser qu'un seul périphérique à accéder à votre réseau :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Wireless (Sans fil). La page Wireless (Sans fil) s'ouvre.

3. Cliquez sur l'onglet MAC Filtering (Filtrage MAC).

1. Sélectionnez Enabled (Activé) à côté de MAC Filters (filtres MAC).

2. Cliquez sur Yes (Oui) lorsqu'il vous est demandé si vous souhaitez continuer.

3. Sélectionnez Allow access for ONLY the listed MAC addresses (Autoriser SEULEMENT les adresses MAC indiquées).

4. Cliquez sur Add MAC Address (Ajouter adresse MAC). Entrez l'adresse MAC dans la zone MAC Filter List (Liste des filtres MAC) et cliquez sur Apply (Appliquer).

Amélioration de votre sécurité grâce au pare-feu intégré

Par défaut, les paramètres pare-feu de votre routeur conviennent à la plupart des environnements domestiques. Aucun modification n'est nécessaire. Le pare-feu SPI (Stateful Packet Inspection) est activé par défaut, et les demandes Internet anonymes et IDENT sont filtrées par défaut. Tous les filtres Web sont désactivés, car le fait de les activer pourrait causer des problèmes pour les sites qui dépendent de contrôles ActiveX, de Java ou de fichiers témoins (cookies).

Si vous décidez de modifier vos paramètres pare-feu, connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.) Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité). La page Security (Sécurité) s'ouvre à l'onglet Firewall (Pare-feu).

Vous pouvez maintenant modifier les paramètres suivants :

Pare-feu

- SPI firewall protection (Protection pare-feu SP1): ce paramètre permet de protéger votre réseau local contre les menaces provenant d'Internet. Cette option est activée par défaut. Ce paramètre est séparé en deux options, IPv6 et IPv4, de façon à pouvoir les traiter séparément.

Attention: pour protéger votre réseau, cette option doit rester activée.

- IPSec Passthrough (Intercommunication IPSec): IPSec (protocole de sécurité pour IP) est une suite de protocoles qui sert à sécuriser l'échange de paquets au niveau de la couche IP. Les clients de réseau privé virtuel (RPV, ou VPN en anglais) sur le réseau local peuvent établir un tunnel VPN IPSec en passant par le routeur. Cette option est activée par défaut.

- PPTP Passthrough (Intercommunication PPTP) : le protocole PPTP (protocole de tunnellisation point à point) permet de tunnelliser le PPP (protocole point-à-point) en passant par un réseau IP. Les clients RPV sur le réseau local peuvent établir un tunnel RPV PPTP en passant par le routeur. Cette option est activée par défaut.

- L2TP Passthrough (Intercommunication L2TP) : le protocole L2TP, (protocole de tunnellisation de couche 2) permet d'établir des sessions point à point en utilisant Internet au niveau de la couche 2. Les clients RPV sur le réseau local peuvent établir un tunnel RPV L2TP en passant par le routeur. Cette option est activée par défaut.

Filtres Internet:

- Filter anonymous Internet requests (Filtre des demandes Internet anonymes) : il sert à bloquer les demandes Internet provenant de sources inconnues comme les demandes Ping. Cette option est activée par défaut.

- Filter multicast (Filtre multidiffusion) : la multidiffusion permet de joindre simultanément plusieurs destinataires spécifiques sur votre réseau local. Sélectionnez cette option pour bloquer la multidiffusion. Cette option est désactivée par défaut.

- Filter Internet NAT redirection (Filtre de redirection NAT Internet) : cette option permet d'interdire à un ordinateur de votre réseau d'utiliser une adresse URL (ou IP Internet) pour se connecter au serveur local. Sélectionnez cette option pour activer le filtre. Cette option est désactivée par défaut. Sur certains modèles de routeur, ce paramètre ne s'applique qu'au protocole Internet IPv4.

- Filtre ident (Port 133): ce filtre empêche l'analyse du port 133 par des périphériques Internet. Cette option est activée par défaut.

Astuce : pour avoir une description détaillée de chaque paramètre, cliquez sur Help (Aide) dans le haut de l'écran.

Modification des paramètres de pare-feu IPv6

Le pare-feu IPv6 vous permet de personnaliser les services du port IPv6 pour les applications. Lorsque des utilisateurs envoient ce type de requête à votre réseau via Internet, le routeur les achemine aux ordinateurs appropriés.

Remarque : pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, votre fournisseur d'accès à Internet doit prendre en charge le service IPv6. Pour de plus amples renseignements sur ce service, communiquez avec votre FAI.

Pour définir les paramètres de pare-feu IPv6 :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité). La page Security (Sécurité) s'ouvre à l'onglet Firewall (Pare-feu).

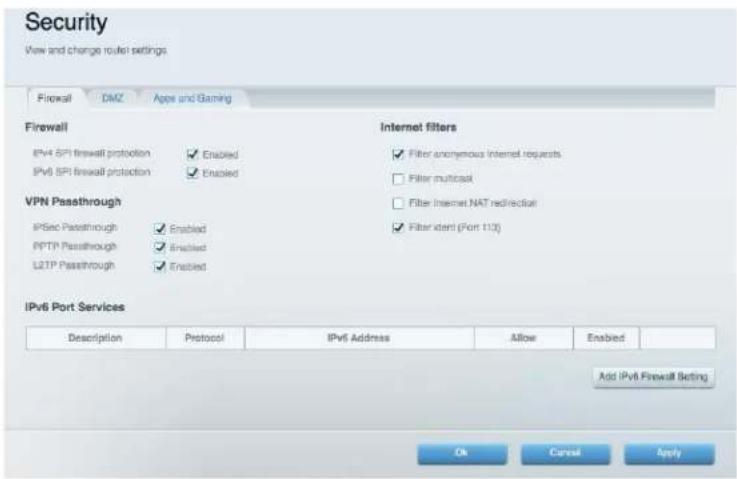

Security View and change router settings Firewall DMZ Apps and Gaming Firewall Internet filters IPv4 SPI firewall protection Enabled Filter anonymous Internet requests IPv5 SPI firewall protection Enabled Filter multicast VPN Passthrough Filter Internet NAT redirection IPSec Passthrough Enabled Filter ident (Port 113) PPTP Passthrough Enabled L2TP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting Ok Cancel Apply

3. Cliquez sur Add IPv6 Firewall Setting (Ajouter pare-feu IPv6).

Vous pouvez maintenant modifier les champs suivants :

• Description: entrez une description de l'application.
- Protocol (Protocole) : sélectionnez TCP, UDP ou Both (les deux, valeur par défaut).
- IPv6 Address (Adresse IPv6) : entrez l'adresse IPv6 de l'ordinateur qui doit recevoir le trafic.
- Allow (Autoriser): sélectionnez la plage de ports utilisée pour le trafic d'arrivée.
- Enabled (Activé) : sélectionnez cette option pour utiliser les services de port IPv6.

1. Cliquez sur Save (Enregistrer). La liste sera mise à jour en affichant les nouveaux paramètres. Pour modifier un paramètre déjà enregistré, cliquez sur Edit (Modifier) à côté du paramètre.

Pour supprimer un paramètre déjà enregistré, cliquez sur Delete (Supprimer) à côté du paramètre. Cliquez sur Apply (Appliquer) avant de quitter la page pour être sûr que les modifications sont bien sauvegardées.

Configuration du serveur DHCP sur votre routeur

Votre routeur peut servir de serveur DHCP (Dynamic Host Configuration Protocol) pour attribuer automatiquement une adresse IP à chaque ordinateur ou périphérique présent sur votre réseau. Le serveur DHCP est activé par défaut. Si vous avez déjà un serveur DHCP sur votre réseau, ou si vous ne voulez pas utiliser votre routeur comme serveur DHCP, vous devriez désactiver ce paramètre.

Pour définir les paramètres du serveur DHCP de votre routeur :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Local Network (Réseau local).

Pour désactiver le serveur DHCP, décochez la case Enabled (Activé).

Laissez la case Enabled (Activé) cochée pour modifier les paramètres suivants :

• Adresse IP de début
• Nombre maximal d'utilisateurs
• Plage d'adresses IP (non modifiable)
  • Durée de validité client
  • Valeurs DNS statiques
  • WINS

Cliquez sur Apply (Appliquer).

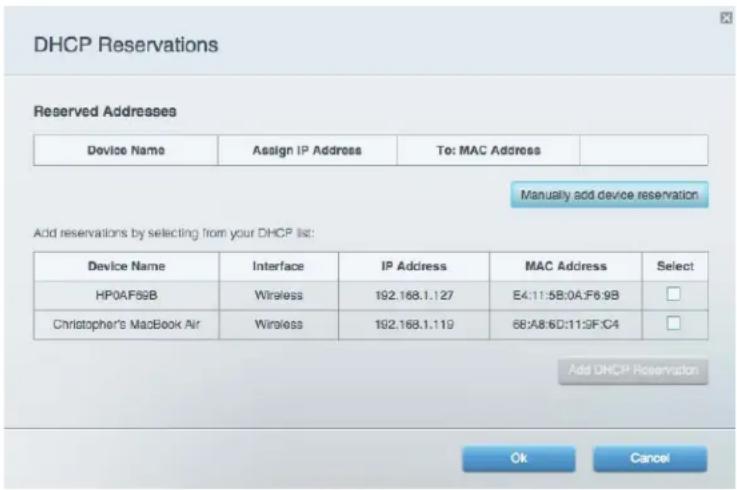

Configuration de réservations DHCP

Les réservations DHCP vous permettent d'attribuer une adresse IP fixe unique à un périphérique donné dans votre réseau. L'attribution d'une adresse IP fixe est un bon moyen de gérer les périphériques tels que les serveurs d'impression, les caméras Web, les imprimantes réseau et les consoles de jeux. Une adresse IP fixe est aussi recommandée si vous voulez utiliser la redirection de port vers des périphériques qui doivent recevoir le trafic d'arrivée en provenance d'Internet (voir « Configuration de la redirection de port » à la page 62).

Pour configurer des réservations DHCP :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Local Network (Réseau local), puis sur DHCP Reservations. La liste DHCP Reservations (Réservations DHCP) s'ouvre, affichant les périphériques réseau connectés ainsi que les réservations DHCP actives.

1. Cochez la case Select à côté du périphérique que vous voulez réserver, puis cliquez sur Add DHCP Reservation (Ajouter réservation DHCP).
2. Cliquez sur Edit (Modifier) pour modifier les détails de la réservation, ou sur Delete (Supprimer) pour supprimer la réservation.
3. Cliquez sur OK.

Astuce : pour avoir une description des champs, cliquez sur Help (Aide) dans le haut de l'écran.

Accès à votre réseau sur Internet

Si vous voulez avoir accès à distance à un lecteur connecté à votre routeur ou afficher une caméra Web sur votre réseau domestique, vous devez être en mesure d'entrer facilement votre adresse réseau dans un navigateur Web.

De concert avec un fournisseur de service DDNS (Dynamic Domain Name System), la fonction DDNS de votre routeur vous permet de définir un nom de domaine pour votre réseau, lequel vous permettra ensuite de trouver facilement votre réseau sur Internet. Si votre FAI change votre adresse IP réseau (ce qui peut arriver fréquemment), le fournisseur de service DDNS pourra détecter le changement et continuer à acheminer votre nom de domaine à cette adresse.

Astuce : avant de configurer la fonction DDNS sur votre routeur, vous devez vous abonner au service DDNS auprès d'un fournisseur de service compatible avec votre routeur.

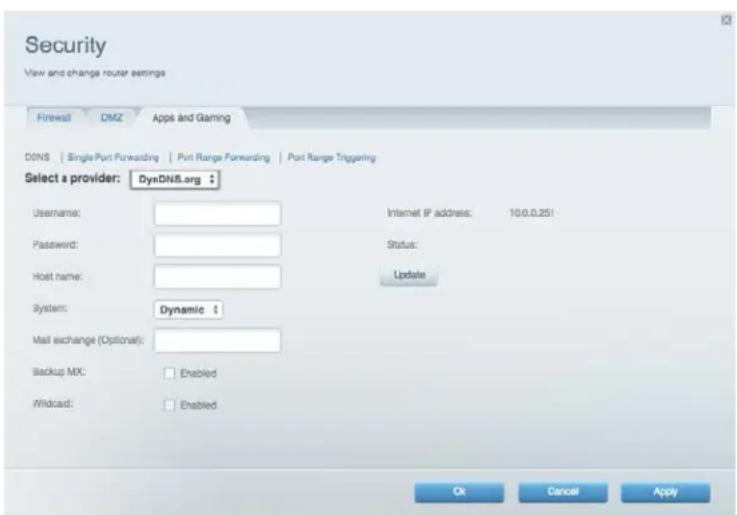

Pour configurer la fonction DDNS :

1. Abonnez-vous au service DDNS auprès de www.dyndns.org.

Notez tous les renseignements que vous communique le fournisseur de service DDNS.

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité), puis sur l'onglet Apps and Gaming (Applications et jeux). L'écran DDNS apparaît.
3. Dans la liste déroulante Select a provider (Sélectionner un fournisseur), sous l'en-tête DDNS, sélectionnez votre fournisseur de service DDNS.

1. Entrez les renseignements qui vous ont été communiqués par votre fournisseur de service DDNS dans les champs appropriés, puis cliquez sur OK.

Pour accéder au réseau à partir d'Internet, entrez le nom du domaine qui vous a été communiqué par votre fournisseur DDNS.

Pour accéder à vos périphériques réseau sur Internet :

1. Configurez le routeur pour qu'il puisse utiliser la redirection de port sur le périphérique (voir « Configuration de la redirection d'un seul port » à la page 62). Prenez note du numéro de port utilisé pour le périphérique.

2. Entrez le nom de domaine de votre réseau, suivi de deux-points et du numéro du port. En prenant l'exemple d'une caméra réseau, si le nom de domaine enregistré auprès de votre fournisseur de service DDNS est HappyBunny.linksysnet.com et que votre caméra Web a été configurée pour utiliser le port 1024, vous entreriez ceci : HappyBunny.linksysnet.com:1024

Clonage d'une adresse MAC

Sur n'importe quel réseau domestique, chaque périphérique réseau comprend une adresse MAC unique. Certains FAI enregistrent l'adresse MAC du périphérique (habituellement un routeur ou un ordinateur) branché directement sur le modem. Si l'adresse MAC de votre ordinateur est enregistrée auprès de votre FAI et que vous ne voulez pas l'enregistrer à nouveau, vous pouvez alors la cloner et l'attribuer à votre nouveau routeur. Si vous voulez utiliser l'adresse MAC d'un ancien routeur que vous remplacez, vous devez d'abord la trouver puis l'entrer manuellement sur votre nouveau routeur.

Remarque : dans le cas de plusieurs FAI qui attribuent automatiquement des adresses IP dynamiques, l'adresse MAC stockée sur le modem est réinitialisée chaque fois que vous réinitialisez votre modem. Si vous installez ce routeur pour la première fois, réinitialisez votre modem avant d'y brancher le routeur. Pour réinitialiser votre modem, coupez l'alimentation pendant une minute environ, puis remettez-le sous tension.

Pour cloner une adresse MAC depuis votre ordinateur :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre.
3. Cliquez sur l'onglet Internet Settings (Paramètres Internet).

1. À côté de MAC Address Clone (Cloner l'adresse MAC), cliquez sur Enabled (Activé).
2. Entrez l'adresse MAC à 12 chiffres de votre ancien routeur, puis cliquez sur OK.

Raccordement de votre bureau d'entreprise au moyen d'un réseau privé virtuel (RPV)

Un réseau privé virtuel (RPV, ou VPN en anglais) utilise un réseau public comme Internet pour acheminer des communications sécurisées entre un ordinateur distant et un autre réseau. Les entreprises donnent souvent accès par RPV à leurs réseaux afin que leurs employés puissent travailler à distance ou pendant qu'ils sont en déplacement. La plupart des RPV d'entreprise utilisent Internet.

Dans un RPV type, l'entreprise installe une passerelle RPV sur son réseau. Les employés autorisés à travailler à distance se connectent à la passerelle RPV par Internet en utilisant un logiciel RPV et des méthodes de sécurité fournies par leur employeur. Les exigences en matière de sécurité et d'authentication permettent d'assurer une connexion et un accès sécurisés uniquement aux utilisateurs autorisés.

Les paramètres RPV par défaut de votre routeur ont été définis de façon à autoriser les protocoles RPV les plus courants. Habituellement, aucune modification n'est nécessaire.

Pour modifier les paramètres de la fonction d'intercommunication de votre RVP :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité). La page Security (Sécurité) s'ouvre à l'onglet Firewall (Pare-feu).

Security View and change router settings Firewall DMZ Apps and Gaming Firewall Internet filters IPv4 SPI firewall protection Enabled Filter anonymous Internet requests IPv5 SPI firewall protection Enabled Filter multicast VPN Passthrough Filter Inernet NAT redirections IPSec Passthrough Enabled Filter xds (Port 113) PPTP Passthrough Enabled LITP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting Ok Cancel Apply

1. Activez chaque paramètre que vous voulez modifier.

a. IPSec Passthrough (Intercommunication IPSec): IPSec (protocole de sécurité pour IP) est une suite de protocoles qui sert à sécuriser l'échange de paquets au niveau de la couche IP. Les clients de réseau privé virtuel (RPV, ou VPN en anglais) sur le réseau local peuvent établir un tunnel VPN IPSec en passant par le routeur. Cette option est activée par défaut.
b. PPTP Passthrough (Intercommunication PPTP) : le protocole PPTP (protocole de tunnellisation point à point) permet de tunnelliser le PPP (protocole point-à-point) en passant par un réseau IP. Les clients RVP sur le réseau local peuvent établir un tunnel RVP PPTP en passant par le routeur. Cette option est activée par défaut.
c. L2TP Passthrough (Intercommunication L2TP) : le protocole L2TP, (protocole de tunnellisation de couche 2) permet d'établir des sessions point à point en utilisant Internet au niveau de la couche 2. Les clients RVP sur le réseau local peuvent établir un tunnel RVP L2TP en passant par le routeur. Cette option est activée par défaut.

1. Cliquez sur OK pour enregistrer vos modifications.

Optimisation de votre routeur pour la fonction Voix et les jeux

Votre routeur peut prioriser le trafic circulant entre votre réseau et Internet. La performance des applications en temps réel exigeantes, comme les jeux en ligne, les appels Voix sur IP (VoIP), la diffusion de vidéos en continu et la vidéoconférence, peut être améliorée en configurant la priorisation des médias.

Les paramètres de priorisation ne s'appliquent qu'au trafic acheminé vers le serveur (en amont) sur Internet. Le routeur ne peut pas contrôler la qualité du trafic une fois qu'il arrive sur Internet.

Conseil : pour de plus amples renseignements sur l'optimisation de votre routeur pour les jeux en ligne, voir « Redirection de port et Déclenchement de port » à la page 61.

Pour configurer la priorisation des médias :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Smart Wi-Fi Tools (Outils du Sans-fil intelligent), cliquez sur Media Prioritization (Priorisation des médias). L'écran Media Prioritization (Priorisation des médias) apparaît.
3. Activez la fonction Prioritization (Priorisation) si ce n'est pas déjà fait.
4. Cliquez sur les périphériques voulus dans la liste Normal Priority (Priorité normale) et faites-les glisser vers la liste High Priority (Priorité élevée).

1. Pour accorder la priorité à une application ou à un jeu, sélectionnez son nom dans la liste déroulante, puis cliquez sur l'icône à côté de son nom et faites-la glisser vers la liste High Priority (Priorité élevée).

1. Si le nom de l'application n'apparaît pas dans la liste, sélectionnez Add a New Application... (Ajouter une nouvelle application) au bas du menu déroulant et ajoutez le nom.

Conseil : si vous voulez ajouter une nouvelle application ou un nouveau jeu, vous devez connaître son port et les données du protocole utilisé (reportez-vous à la documentation de l'application ou du jeu pour obtenir de l'aide).

1. Cliquez sur Settings (Paramètres). L'écran Settings (Paramètres) apparaît.

2. Sélectionnez la Downstream Bandwidth (bande passante en aval) maximale. Si vous sélectionnez une bande passante inférieure à celle de votre routeur, la performance pourrait en être affectée.

3. Activez l'option WMM Support (Soutien WMM) pour vous aider à gérer la priorité du trafic sur les périphériques compatibles avec la norme WMM.

Astuce : le soutien WMM (multimédia sans fil) est une fonction sans fil basée sur la norme IEEE 802.11e. Elle améliore la qualité des applications audio, vidéo et voix en priorisant le trafic sans fil. Toutefois, cette fonction exige que tous les périphériques clients sans fil dans votre réseau aient aussi le soutien WMM.

1. Désactivez l'option No Acknowledgement (Pas d'accusé de réception) pour permettre au routeur de réacheminer les données en cas d'erreur.

2. Cliquez sur OK.

Activation de la Voix sur IP sur votre réseau

La Voix par le protocole Internet (VoIP) est une technologie qui utilise Internet comme interface pour acheminer les communications téléphoniques. Pour activer la Voix sur IP, vous devez ouvrir un compte auprès d'un fournisseur de service VoIP. Ce dernier vous fournit habituellement un adaptateur téléphonique qui se connecte à votre réseau. Si vous n'utilisez pas votre réseau pour faire des appels, vous n'avez pas besoin de modifier les paramètres par défaut.

Le protocole d'ouverture de session (SIP) de la passerelle de la couche application autorise les paquets SIP qu'utilisent les fournisseurs de service VoIP pour passer à travers le pare-feu de votre routeur.

Pour configurer le routeur pour la fonction Voix sur IP :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Administration.

1. Cochez la case SIP sous Application Layer Gateway (Passerelle de la couche application) si votre service VoIP utilise le protocole SIP.

OU

Décochez la case SIP si votre service VoIP utilise d'autres solutions de traversée NAT (traduction d'adresse réseau) telles que STUN (Session Traversal Utilities for NAT), TURN (Traversal Using Relay NAT) ou ICE (Interactive Connectivity Establishment).

Remarque : vous devrez peut-être communiquer avec votre fournisseur de service VoIP pour connaître le type de configuration de traversée NAT qu'il utilise.

Configuration de la fonction UPnP

La fonction UPnP (Universal Plug and Play) permet aux périphériques connectés à un réseau de s'identifier les uns les autres et de créer automatiquement des configurations de travail.

Périphériques dotés de la fonctionnalité UPnP : cybercaméras, applications de jeux en ligne et périphériques de Voix sur IP. La fonction UPnP est activée par défaut.

Pour configurer la fonction UPnP :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Administration.

1. Pour utiliser la fonction UPnP, sélectionnez Enabled (Activé, par défaut) à côté de UPnP.
2. Pour autoriser la modification des réglages du routeur pendant que vous utilisez la fonction UPnP, sélectionnez Allow Users to Configure (Autoriser les utilisateurs à configurer).
3. Pour empêcher les utilisateurs du réseau local de désactiver votre connexion Internet au moyen de la fonction UPnP, décochez la case Allow users to disable Internet access (Autoriser les utilisateurs à désactiver l'accès Internet).
4. Cliquez sur OK.

Utilisation d'un routeur comme point d'accès

Si votre signal sans fil doit couvrir une large zone, ou si les signaux sont faibles dans une partie de votre domicile en raison d'interférence, vous pouvez utiliser ce routeur pour étendre la portée du réseau sans fil de votre ancien routeur.

Pour configurer votre nouveau routeur comme point d'accès :

1. Utilisez un câble réseau pour connecter le port Internet de ce routeur au port Ethernet ou au port de réseau local (LAN) du routeur branché sur votre modem.
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Internet Settings (Paramètres Internet).
4. Cliquez sur IPv4.
5. Dans le champ Type of Internet Connection (Type de connexion Internet), sélectionnez Bridge Mode (Mode pont).
6. Cliquez sur Obtain an IPv4 address automatically (Obtenir automatiquement une adresse IPv4), puis sur OK. La nouvelle adresse IP de réseau local de votre routeur sera modifiée et obtenue du routeur connecté à votre modem.

Vous pouvez également utiliser votre ancien routeur pour étendre la portée de votre réseau sans fil. Comme il s'agit d'un processus complexe, cette procédure tient pour acquis que vous avez certaines connaissances en matière de réseau.

Conseil : consultez la documentation de votre ancien routeur. Certaines marques de routeurs sont dotées d'un commutateur sur le côté du boîtier ou d'une option logicielle permettant de le convertir en point d'accès. Si vous avez l'un ou l'autre, suivez les instructions de votre ancien routeur pour le convertir en point d'accès.

Vous devez noter les réglages de votre nouveau routeur, et en appliquer quelques-uns à votre ancien routeur, pour lui permettre de fonctionner comme point d'accès.

Pour afficher les paramètres de votre nouveau routeur :

1. Assurez-vous que votre nouveau routeur est connecté à Internet.
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Wireless (Sans fil). Prenez note de ceci : Network name (SSID) (Nom de réseau – SSID), Password (Mot de passe), Security mode (Mode de sécurité) et Channel (Canal).
4. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Local Network (Réseau local). Notez la plage d'adresses IP du serveur DHCP (192.168.1.100 à 192.168.1.149 par défaut).

Pour utiliser votre ancien routeur comme point d'accès :

1. À partir de votre ordinateur branché sur l'ancien routeur, connectez-vous à l'utilitaire d'administration Web.

Remarque : enregistrez vos modifications en cliquant sur Apply (Appliquer) après chaque étape que vous terminez.

1. Ouvrez la page de configuration du réseau local (LAN).
2. Dans le champ Router IP address (Adresse IP du routeur), entrez une adresse IP non utilisée pour le réseau local (LAN) de votre nouveau routeur.
   Exemple : Si l'adresse IP de votre nouveau routeur est 192.168.1.1, vous devrez choisir une adresse IP sur le réseau 192.168.1.0. Vous pouvez choisir n'importe quelle adresse dans la plage 192.168.1.2 à 192.168.1.254. Vous devez exclure celles dans la plage qu'utilisera le serveur DHCP de votre nouveau routeur (192.168.1.100 à 192.168.1.149). Un choix sûr pourrait être 192.168.1.250. Prenez note de cette adresse, car ce sera la seule que vous utiliserez à l'avenir pour gérer votre ancien routeur.
3. Dans le champ Subnet Mask (Masque de sous-réseau), entrez « 255.255.255.0 » ou, s'il est disponible, sélectionnez un masque de sous-réseau dans la liste déroulante.
4. Désactivez le serveur DHCP sur votre ancien routeur. (Étant donné que votre ancien routeur fonctionnera comme point d'accès et non comme routeur, vous ne voulez pas qu'il distribue des adresses IP. Il ne doit y avoir qu'un seul serveur DHCP actif sur votre réseau, c'est-à-dire votre nouveau routeur.)

Pour reconfigurer le réseau sans fil sur votre ancien routeur :

1. Ouvrez la page de configuration du réseau sans fil.
2. Changez le nom de réseau (SSID) pour qu'il corresponde à celui de votre nouveau réseau. Le fait d'avoir le même nom de réseau et les mêmes paramètres de sécurité vous permet de passer indifféremment et sans accroc d'un routeur à l'autre.
3. Changez le mode de sécurité pour qu'il corresponde à celui de votre nouveau routeur.
4. Changez le mot de passe (parfois appelé « clé pré-partagée ») de votre ancien routeur pour qu'il corresponde à celui sur votre nouveau routeur.
5. Changez le canal sans fil pour un canal non conflictuel. Certains fabricants proposent une fonction qui permet de sélectionner automatiquement un canal sans fil qui n'interfère pas avec d'autres réseaux sans fil situés à proximité. Si votre ancien routeur offre cette fonction, sélectionnez-la. Sinon, vous devrez peut-être sélectionner manuellement le canal sans fil sur votre ancien routeur. Dans le spectre sans fil 2,4 GHz, il n'y a que trois canaux qui ne se chevauchent pas : 1, 6 et 11. Choisissez un canal qui ne chevauche pas celui qu'utilise votre nouveau routeur.

Exemple : Si votre nouveau routeur fonctionne sur le canal 11, configurez votre ancien routeur sur le canal 1 ou 6.

1. Branchez une extrémité du câble réseau Ethernet sur un des ports LAN/Ethernet de votre ancien routeur et l'autre, sur un port Ethernet de votre nouveau routeur.

Attention:—Ne branchez pas le câble sur le port Internet de votre ancien routeur, car ce faisant, il se pourrait que vous ne puissiez pas configurer le routeur comme point d'accès sur le réseau actuel.

Installation de votre nouveau routeur derrière un routeur déjà en place

Il y a plusieurs raisons de vouloir utiliser votre nouveau routeur « derrière » un autre routeur :

Cas 1 Vous pourriez être dans un environnement qui partage la connexion Internet du propriétaire de l'immeuble avec tous les locataires. Dans ce cas, vous devriez placer votre routeur derrière celui du propriétaire afin de créer votre propre réseau privé et isoler vos ordinateurs des autres du reste de l'immeuble.
Cas 2 Vous partagez une connexion Internet d'un immeuble à bureaux et vous voulez contrôler l'accès à Internet ou au contenu que voient vos employés.
Cas 3 Vous avez déjà un réseau et vous voulez en étendre la portée ou ajouter des capacités sans fil.
Cas 4 Vous voulez séparer les périphériques réseau plus anciens et moins sécuritaires du reste du réseau.

Dans la plupart des cas, vous pouvez facilement ajouter votre routeur à un réseau sans fil existant en exécutant Sans-fil intelligent Linksys. Si vous ne parvenez pas à configurer le routeur supplémentaire en suivant les instructions ci-dessous, voir « Pour ajouter un autre routeur afin de partager une connexion Internet » à la page 57 ou « Pour étendre votre réseau ou ajouter des fonctionnalités sans fil » à la page 59.

Pour ajouter votre routeur à un réseau sans fil existant :

1. Raccordez le port Internet de votre routeur au port LAN/Ethernet de votre routeur ou votre passerelle déjà en place (en amont).
2. Connectez-vous au nom de réseau sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pourrez modifier le nom et le mot de passe du réseau ultérieurement lors de la configuration du routeur.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation de votre périphérique. Remarque : Vous n'aurez pas accès à Internet tant que le routeur n'aura pas été intégralement configuré.

3. Ouvrez un navigateur Web et suivez les instructions pour terminer la configuration de votre routeur. Si les instructions n'apparaissent pas dans le navigateur Web, entrez linksyssmartwifi.com dans la barre d'adresse.

4. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Sans-fil intelligent Linksys.

Remarque : dans le cadre du processus de configuration du routeur, un courriel de vérification vous sera envoyé. À partir de votre réseau domestique, cliquez sur le lien dans le courriel pour associer votre routeur au compte Sans-fil intelligent Linksys. Assurez-vous que le lien s'ouvre dans un navigateur Web compatible, comme Internet Explorer 8, Firefox 8, Google Chrome 10 et Safari 5 (pour Mac), ou toute version plus récente de ces programmes.

Pour ajouter un autre routeur afin de partager une connexion Internet (cas 1 et 2 ci-dessus):

Remarque : comme il s'agit d'un processus complexe, cette procédure tient pour acquis que vous avez certaines connaissances en matière de réseau.

1. Déterminez la plage d'adresses IP de votre réseau en amont (bureau ou immeuble).

Pour déterminer la plage d'adresses à partir d'un ordinateur tournant sous Windows :

a. Branchez votre ordinateur sur le routeur en amont de votre réseau.
b. Cliquez sur Start (Démarrer), Run (Exécuter), saisissez CMD puis cliquez sur OK. La fenêtre d'invite de commande s'ouvre.
c. Saisissez « ipconfig », puis appuyez sur Enter (Entrée).

Astuce: bien que vous puissiez déterminer l'adresse IP de votre ordinateur de plusieurs façons, celle-ci est rapide et relativement facile.

d. Prenez note de l'adresse IP. Dans cet exemple, l'adresse IP est 192.168.100.192.

Pour déterminer la plage d'adresses en utilisant un ordinateur Mac :

a. Branchez votre ordinateur sur le routeur en amont de votre réseau.
b. À partir du Dock, cliquez sur System Preferences (Préférences système), Network (Réseau), puis sur Ethernet (ou USB Ethernet) dans la fenêtre de gauche. Une fenêtre d'état du réseau s'ouvre.
c. Prenez note de l'adresse IP. Dans cet exemple, l'adresse IP est 192.168.100.139.

Exemple : Les exemples ci-dessus montrent que les adresses IP en amont sont sur le réseau 192.168.100.0. (Le chiffre « O » désigne le réseau au complet.) L'adresse de votre réseau en amont pourrait être différente. L'adresse par défaut de votre nouveau routeur Linksys est 192.168.1.1. Lorsque vous configurez un routeur derrière un autre, vous devez vous assurer que le réseau local de votre nouveau routeur est différent de celui en amont. Dans l'exemple ci-dessus, comme le réseau local par défaut sur votre routeur Linksys 192.168.1.0 se trouve dans un sous-réseau différent de celui du bureau 192.168.100.0, vous pourrez placer votre routeur Linksys derrière l'autre routeur.

1. Branchez une extrémité d'un câble réseau Ethernet dans un port LAN/Ethernet sur votre réseau en amont et l'autre, sur le port Internet jaune du routeur.

12VDC Power 1 2 Ethernet 3 4 Internet USB

Attention: raccordez le réseau en amont sur le port Internet jaune de votre routeur, et non sur un port Ethernet bleu. En effet, si vous le raccordez sur un port Ethernet, vous créerez des problèmes d'adressage IP sur le réseau du bureau.

Astuce : un réseau de bureau comprend souvent une plaque murale avec port Ethernet que vous pouvez utiliser.

Si vous faites cela dans un environnement domestique (sans port mural), branchez un câble réseau Ethernet entre un port de réseau local sur votre routeur en amont et le port Internet de votre routeur Linksys.

Les ordinateurs raccordés à votre nouveau routeur se trouvent maintenant sur le même réseau, isolés du réseau en amont. Cependant, vous aurez toujours accès à Internet en passant par le routeur en amont (depuis votre nouveau routeur). Comme il y a deux routeurs entre votre ordinateur et Internet, le trafic Internet est soumis à deux traductions d'adresses réseau (NAT). C'est ce qu'on appelle parfois la « double NAT ».

Vos ordinateurs peuvent également utiliser les fonctionnalités intégrées de votre nouveau routeur, comme le contrôle parental. Si vous voulez contrôler davantage le type de contenu auquel votre famille ou vos employés ont accès, vous pouvez créer un compte auprès d'un site de filtrage Internet comme www.opendns.com ou www.bsecure.com. Après avoir créé un compte auprès d'un de ces sites, utilisez leur système de noms de domaine (DNS) plutôt que celui de votre FAI.

Pour utiliser un DNS extérieur :

1. Connectez-vous à Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).

3. Cliquez sur l'onglet Local Network (Réseau local).

4. Remplissez les champs DNS statique en entrant les renseignements que vous a communiqués votre fournisseur de service de filtrage de contenu.

5. Cliquez sur OK.

Pour étendre votre réseau ou ajouter des fonctionnalités sans fil (cas 3 et 4 ci-dessus), suivez une des procédures suivantes :

Remarque : comme il s'agit d'un processus complexe, cette procédure tient pour acquis que vous avez certaines connaissances en matière de réseau.

1. Suivez les instructions ci-dessus pour ajouter un routeur pour partager une connexion Internet.

Par exemple, vous pourriez vouloir créer un réseau sans fil distinct pour vos enfants afin de séparer leur trafic sans fil de celui de votre réseau sans fil. Vous pourriez aussi vouloir isoler un réseau d'un autre afin que les réseaux partagés ne soient pas visibles. Dans ce cas, utilisez un câble Ethernet pour brancher le port Internet du routeur en aval sur un des ports de réseau local (LAN) du routeur en amont. Assurez-vous que les sous-réseaux locaux sur les deux routeurs sont différents.

OU

1. Vous pouvez étendre votre réseau en convertissant le routeur en aval en point d'accès. (Voir « Utilisation d'un routeur comme point d'accès » à la page 53.) Lorsque vous utilisez un routeur comme point d'accès, les ordinateurs qui y sont raccordés partagent le même sous-réseau IP que tous les autres périphériques raccordés au routeur. Le partage de fichiers, d'imprimantes et de médias est beaucoup plus facile si tous les périphériques sont rattachés au même sous-réseau.

Exposition d'un périphérique à Internet

Si vous utilisez un serveur Web ou de courriel, ou une caméra Web, vous voudrez peut-être l'exposer à Internet pour que tout le monde puisse y avoir accès. Votre routeur est doté d'une fonction DMZ (Zone démilitarisée) qui redirige tous les ports d'arrivée présentés sur l'interface WAN, sauf ceux à transfert spécial, vers une adresse IP ou MAC individuelle. Cette fonction n'est habituellement pas utilisée, car elle présente des risques importants pour la sécurité du périphérique auquel elle est associée. Le périphérique DMZ n'est pas protégé par les pare-feu intégrés, ni par les filtres Web du routeur, et il est vulnérable aux attaques des pirates informatiques.

Un moyen beaucoup plus sûr d'exposer des périphériques à Internet serait d'avoir recours à la redirection de port. Voir « Configuration de la redirection de port » à la page 61.

Pour configurer un périphérique dans la DMZ :

1. Configurez votre périphérique en lui attribuant une adresse IP statique. Reportez-vous à la documentation de votre périphérique pour savoir comment définir une adresse IP statique ou utiliser la fonction Réservation DHCP (voir « Configuration de réservations DHCP » à la page 45).
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité), puis sur l'onglet DMZ.

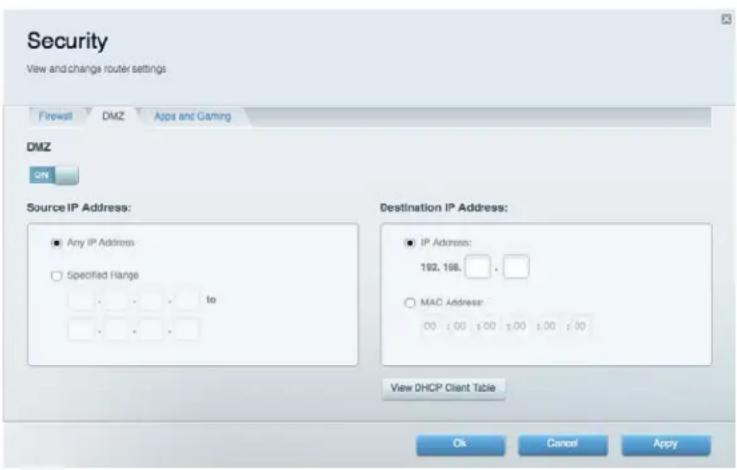

1. Cliquez sur le bouton pour activer la fonction DMZ (Zone démilitarisée).
2. À la section Source IP Address (Adresse IP source), sélectionnez Any IP Address (N'importe quelle adresse IP) pour permettre l'accès à votre périphérique DMZ partout sur Internet, ou sélectionnez Specified Range (plage définie) et entrez une plage d'adresses sources autorisées.
3. À la section Destination IP Address (Adresse IP de destination), saisissez les trois derniers chiffres de l'adresse IP du périphérique qui sera dans la DMZ. Le reste de l'adresse IP est déjà entré.

OU

Si vous voulez entrer l'adresse MAC à 12 chiffres du périphérique plutôt qu'utiliser la réservation d'adresse DHCP, vous pouvez remplacer l'étape 6 par les étapes suivantes :

1. À la section Destination IP Address (Adresse IP de destination), sélectionnez MAC Address (Adresse MAC), puis cliquez sur View DHCP Client Table (Afficher tableau des clients DHCP). L'écran DHCP Client Table (Tableau des clients DHCP) apparaît.

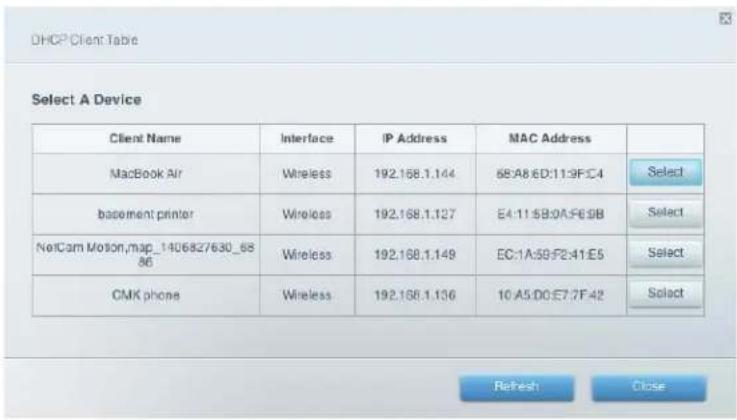

1. Cliquez sur Select (Sélectionner) à côté du périphérique que vous voulez placer dans la DMZ, puis cliquez sur Close (Fermer). L'adresse MAC correspondante est copiée dans le champ MAC Address (Adresse MAC).

2. Cliquez sur OK.

Redirection de port et Déclenchement de port

Configuration de la redirection de port

La redirection de port est une fonction qui permet de rediriger le trafic d'arrivée en provenance d'Internet vers un ou plusieurs ports sur un périphérique précis dans votre réseau local.

Configurez la redirection de port pour :

• Un seul port (voir « Configuration de la redirection d'un seul port » ci-dessous sur cette page.)
  • Plusieurs ports (voir « Configuration de la redirection de plusieurs ports » à la page 62)
• Une plage de ports (voir « Configuration de la redirection d'une plage de ports » à la page 64)

Configuration de la redirection d'un seul port

La redirection d'un seul port permet de rediriger le trafic d'arrivée d'un port donné en provenance d'Internet vers un seul périphérique sur votre réseau local. Un exemple de redirection d'un seul port serait l'acheminement de demandes Web d'arrivée, habituellement sur le port 80, vers un serveur Web.

Conseil : reportez-vous à la documentation de votre périphérique pour de plus amples renseignements sur les ports et protocoles.

Pour configurer la redirection d'un seul port :

1. Suivez les instructions de votre périphérique pour le configurer avec une adresse IP statique, ou utilisez la fonction de réservation DHCP pour lui attribuer une adresse permanente (voir « Configuration de réservations DHCP » à la page 45).
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).
4. Cliquez sur l'onglet Apps and Gaming (Applications et jeux).
5. Cliquez sur Single Port Forwarding (Redirection d'un seul port). L'écran Single Port Forwarding (Redirection d'un seul port) apparaît.
6. Cliquez sur Add a new Single Port Forwarding (Ajouter nouvelle redirection d'un seul port).
7. Dans le champ Application name (Nom de l'application), entrez un nom descriptif.
8. Dans le champ External Port (Port externe), entrez le numéro du port externe (ce n'est pas toujours nécessaire).
9. Dans le champ Internal Port (Port interne), entrez le numéro du port interne (ce n'est pas toujours nécessaire).
10. Dans la liste déroulante Protocol (Protocole), sélectionnez TCP, UDP ou Both (les deux, valeur par défaut).
11. Dans le champ Device IP# (Numéro IP du périphérique), complétez l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous voulez rediriger le trafic Internet.
12. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser la redirection de port mais que vous souhaitez conserver les données qui apparaissent au tableau, décochez cette case.

Configuration de la redirection de plusieurs ports

Certaines applications nécessitent la redirection de plusieurs ports. Le logiciel VNC (Virtual Network Computing), qui vous permet d'utiliser votre ordinateur à distance n'importe où sur Internet, est un exemple d'application qui nécessite la redirection de plusieurs ports. Pour activer cette fonction, créez des entrées supplémentaires pour rediriger plusieurs ports vers la même adresse IP.

Exemple : Vous voulez configurer votre ordinateur de façon à pouvoir y accéder à distance en utilisant le logiciel VNC. Par défaut, le logiciel VNC utilise les ports TCP 5800 et 5900.

Pour configurer la redirection de plusieurs ports :

1. Assurez-vous que le logiciel que vous voulez utiliser a été installé sur un ordinateur raccordé à votre réseau.

2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

3. Configurez la fonction de réservation DHCP pour l'adresse IP de l'ordinateur sur lequel vous avez installé le logiciel. (Voir « Configuration du serveur DHCP sur votre routeur » à la page 44.)

4. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).

5. Cliquez sur l'onglet Apps and Gaming (Applications et jeux).

6. Cliquez sur Single Port Forwarding (Redirection d'un seul port). L'écran Single Port Forwarding (Redirection d'un seul port) apparaît.

7. Cliquez sur Add a new Single Port Forwarding (Ajouter nouvelle redirection d'un seul port).

8. Dans le champ Application name (Nom de l'application), entrez un nom descriptif.

9. Saisissez le même numéro de port dans les champs External Port (Port externe) et Internal Port (Port interne).

10. Dans la liste déroulante Protocol (Protocole), sélectionnez TCP, UDP ou Both (les deux, valeur par défaut).

11. Dans le champ Device IP# (Numéro IP du périphérique), complétez l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous voulez rediriger le trafic Internet.

12. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser la redirection de port mais que vous souhaitez conserver les données qui apparaissent au tableau, décochez cette case.

Remarque: si vous voulez utiliser un logiciel tel que VNC sur plusieurs ordinateurs, vous devrez reconfigurer les ports qu'il utilise par défaut sur chacun des ordinateurs supplémentaires. Ensuite, créez des entrées de redirection de port pour chaque ordinateur supplémentaire. Reportez-vous à la documentation du logiciel pour de plus amples renseignements.

Configuration de la redirection d'une plage de ports

Certaines applications nécessitent la redirection d'une plage de ports.

Exemple : Vous voulez configurer votre ordinateur afin de pouvoir utiliser une application de partage de fichiers de poste à poste populaire comme BitTorrent. BitTorrent utilise par défaut le port 6881. S'il est occupé, le client demandeur BitTorrent essaie le port suivant dans la séquence. La configuration la plus courante pour les routeurs domestiques avec un seul ordinateur utilisant BitTorrent consiste à activer la redirection d'une plage de ports commençant par 6881 et se terminant par 6889.

Pour configurer la redirection d'une plage de ports :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Configurez une réservation DHCP pour l'adresse IP de l'ordinateur sur lequel vous avez installé le logiciel. (Voir «Configuration du serveur DHCP sur votre routeur » à la page 44.) Dans cet exemple, l'adresse IP de l'ordinateur de bureau sur lequel un client BitTorrent est installé est 192.168.1.140.
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).
4. Cliquez sur l'onglet Apps and Gaming (Applications et jeux).
5. Cliquez sur Port Range Forwarding (Redirection d'une plage de ports). L'écran Port Range Forwarding (Redirection d'une plage de ports) apparaît.

1. Cliquez sur Add a new Port Range Forwarding (Ajouter nouvelle redirection d'une plage de ports).

2. Dans le champ Application name (Nom de l'application), entrez un nom descriptif.

3. Dans les champs Start \~ End Port (Ports de début et de fin), entrez la plage de ports. Dans cet exemple, la plage est « 6881 - 6889 ».
4. Sélectionnez TCP comme protocole.
5. Dans le champ Device IP# (Numéro IP du périphérique), complétez l'adresse IP du périphérique qui exécute le logiciel. Dans cet exemple, vous entreriez « 140 ».
6. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser la redirection d'une plage de ports mais que vous souhaitez conserver les données qui apparaissent au tableau, décochez cette case.

Conseils : pour utiliser un logiciel comme BitTorrent sur plusieurs ordinateurs sur votre réseau, créez des entrées supplémentaires avec une plage unique de ports, comme indiqué ci-dessus. BitTorrent ne fonctionne que sur les ports 6881 à 6999.

Selon le logiciel pare-feu installé sur votre ordinateur, vous devrez peut-être ouvrir une plage de ports dans votre pare-feu pour activer un logiciel qui permet la redirection d'une plage de ports.

Configuration du déclenchement d'une plage de ports pour les jeux en ligne

Le déclenchement d'une plage de ports permet au routeur de surveiller le trafic sortant sur des ports spécifiques. L'adresse IP de l'ordinateur qui achemine les données correspondantes est mémorisée par le routeur de façon que lorsque les données demandées lui sont retournées, elles sont réacheminées au périphérique approprié. Un exemple de déclenchement d'une plage de ports pourrait consister à activer un casque Bluetooth ou USB pour le clavardage ou les jeux en ligne.

Pour configurer le déclenchement d'une plage de ports pour plusieurs entrées :

1. Reportez-vous à la documentation de votre périphérique concernant les ports qu'il utilise.
2. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).

4. Cliquez sur l'onglet Apps and Gaming (Applications et jeux).

5. Cliquez sur Port Range Triggering (Déclenchement d'une plage de ports). L'écran Port Range Triggering (Déclenchement d'une plage de ports) apparaît.

1. Cliquez sur Add a new Port Range Forwarding (Ajouter le déclenchement d'une nouvelle plage de ports).
2. Dans le champ Device or Application (Périphérique ou application), entrez un nom descriptif (tel que « Casque PS3 »).
3. Pour les ports uniques, entrez le même numéro de port dans chaque champ Triggered range (Port déclenché) et Forwarded range (Port redirigé).
4. Pour les plages de ports, entrez le même numéro de port dans chaque combinaison de champs Triggered Range (Plage de ports déclenchés) et Forwarded Range (Plage de ports transférés).
5. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser le déclenchement d'une plage de ports mais que vous souhaitez conserver les données qui apparaissent au tableau, décochez cette case.

Maintenance et surveillance

Sauvegarde et restauration de la configuration de votre routeur

Comme pour toute donnée importante, vous devriez sauvegarder la configuration de votre routeur. Votre routeur pourrait contenir plusieurs réglages personnalisés. Les paramètres se perdraient si vous rétablissiez les valeurs par défaut définis par le fabricant. Il vous faudrait alors les entrer à nouveau manuellement. Si vous sauvegardez la configuration de votre routeur, la restauration des paramètres est une opération facile.

Remarque : vous ne pouvez sauvegarder la configuration de votre routeur que localement, et non à distance.

Pour sauvegarder la configuration de votre routeur :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics (Diagnostic).

1. Sous Router configuration (Configuration du routeur), cliquez sur Backup (Sauvegarde).

2. Précisez un emplacement de fichier, puis cliquez sur Enregistrer.

Conseil : pour sauvegarder plusieurs fichiers, précisez la date dans le nom du fichier que vous sauvegardez.

Pour restaurer la configuration de votre routeur :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics (Diagnostic).
4. Sous Router configuration (Configuration du routeur), cliquez sur Restore (Restaurer). La boîte de dialogue Restore Router Configuration (Restauration de la configuration du routeur) s'ouvre.
5. Cliquez sur Choose File (Sélectionner fichier) pour naviguer jusqu'à l'emplacement de votre fichier de configuration, sélectionnez le fichier et cliquez sur Open (Ouvrir).
6. Pour restaurer la configuration, cliquez sur Commencer la restauration.

Mise à jour du micrologiciel de votre routeur

Linksys pourrait périodiquement proposer une mise à jour de son logiciel soit pour corriger un problème, soit pour ajouter de nouvelles fonctions à votre routeur.

Important: le processus de mise à niveau ne doit pas être interrompu. Vous ne devez pas éteindre le routeur ou appuyer sur le bouton Reset pendant la procédure de mise à niveau. Ce faisant, vous pourriez désactiver le routeur de façon permanente.

Astuces : votre routeur vérifie automatiquement les mises à jour disponibles et les installe par défaut. Suivez les instructions ci-dessous seulement si la mise à jour automatique a été désactivée.

Pour mettre à niveau le micrologiciel du routeur :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Basic (Fonctions de base).
4. Sous Firmware Update (Mise à jour du micrologiciel), cliquez sur Check for Updates (Vérifiez les mises à jour).
5. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Conseil : pour que votre routeur vérifie automatiquement les mises à jour et les installe, sélectionnez Automatic (Automatique) sous Router Firmware Update (Mise à jour du micrologiciel du routeur).

Restauration des paramètres par défaut du fabricant

Si vous avez essayé de faire les étapes de dépannage précédentes et que votre réseau ne fonctionne toujours pas, vous devrez peut-être restaurer les paramètres par défaut du fabricant de votre routeur. Pour restaurer les paramètres par défaut du fabricant, vous pouvez soit appuyer sur le bouton Reset (Réinitialisation) sur le routeur, soit utiliser le Sans-fil intelligent Linksys.

Pour réinitialiser votre routeur à l'aide du bouton de réinitialisation :

ATTENTION : chaque fois que vous redémarrez le routeur, tous les fichiers journaux qui n'ont pas été sauvegardés sont perdus.

- Assurez-vous que votre routeur est branché sur une source d'alimentation et qu'il est allumé, puis appuyez sur le bouton Reset (Réinitialisation) à l'arrière de votre routeur et maintenez-le enfoncé jusqu'à ce que le voyant d'alimentation clignote.

Pour restaurer les paramètres par défaut du fabricant en utilisant le Sans-fil intelligent Linksys :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics (Diagnostic).
4. Sous Factory reset (Restaurer paramètres du fabricant), cliquez sur Reset (Restaurer).

Important

1. Cliquez sur Yes (Oui) pour confirmer. Tous les réglages et fichiers journaux seront supprimés, et votre routeur reviendra aux paramètres par défaut du fabricant.

Vérification de l'état de votre routeur

La fonction État de votre routeur vous indique si vous avez une connexion Internet sécurisée et vous informe de l'état des périphériques raccordés à votre réseau.

Pour vérifier l'état de votre routeur :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).

3. Cliquez sur l'onglet Status (État). Des renseignements détaillés sur l'état de votre routeur s'affichent.

Astuce : pour avoir une description des champs, cliquez sur Help (Aide) dans le haut de l'écran.

Troubleshooting Troubleshoot router settings Status Diagnostics Logs Devices Report Name MAC address IPv4 address Connection RE9706-B7F C0:56.27.80.E8.7F 192.168.1.124 LAN 47LW0003-UA BB:58.58.47.83.C4 192.168.1.145 LAN Christagner's iPad A4:07.06.B0.80.9F 192.168.1.123 Wireless Name MAC address IPv6 address Connection Refresh Open in browser Print DHCP client table OK

1. Pour afficher la liste des périphériques réseau connectés, cliquez sur Devices (Périphériques). Pour afficher un rapport complet de l'état de votre routeur, cliquez sur Report (Rapport).

2. Cliquez sur OK pour fermer l'écran.

Comment éteindre les voyants d'état du port Ethernet

Selon l'emplacement du routeur dans la maison, vous pourriez trouver que les voyants sont dérangeants. Vous pouvez facilement les éteindre en utilisant le Sans-fil intelligent Linksys.

Pour éteindre les voyants :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).

3. Cliquez sur l'onglet Basic (Fonctions de base).

4. Sous Activity Lights (Voyants d'activité), cliquez sur le bouton ON/OFF.

Vérification de votre connexion Internet

Votre routeur vous permet d'effectuer deux tests de diagnostic, Ping et Recherche d'itinéraire (Trace route), pour vérifier les connexions réseau, y compris les périphériques réseau et votre connexion Internet.

Pour établir un diagnostic de votre connexion Internet :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics (Diagnostic).

Pour vérifier si une adresse peut être jointe, faites ce qui suit :

1. Sous Ping IPv4, entrez une adresse IP ou URL dans le champ IP ou Host Name (Nom d'hôte).
2. Sélectionnez le nombre de fois que vous souhaitez faire un test Ping dans la liste déroulante Number to ping (Nombre de tests Ping).
3. Cliquez sur Start to Ping (Commencer le test Ping). Une fenêtre affichera les résultats du test Ping. Vous verrez une réponse pour chaque test Ping réussi.

Remarque : si une adresse URL ne répond pas au signal Ping, cela ne signifie pas nécessairement que le site est en panne. Pour des raisons de sécurité, certains sites sont configurés pour ne pas répondre aux demandes de test Ping.

Pour déterminer l'itinéraire que les paquets empruntent entre votre routeur et une adresse précise :

1. Sous Trace route (Recherche d'itinéraire), entrez une adresse dans le champ IP ou Host name (Nom d'hôte).

2. Cliquez sur Start to Traceroute (Commencer le test Traceroute). Une fenêtre affichera les résultats du test.

traceroute Details traceroute to 192.168.1.136 (192.168.1.136), 30 hops max, 38 byte packets 1 android-29233seca)fo93399.hsd1.pe.comcast.net (192.168.1.136) 33.676 ms 2.232 m Trace complete Step Close

Configuration et utilisation de fichiers journaux

Votre routeur peut faire le suivi de tout le trafic sur votre connexion Internet et consigner cette information dans un fichier journal.

Pour activer et visionner les fichiers journaux :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Logs (Fichiers journaux).

1. Pour activer cette fonction, cliquez sur le bouton à côté de Enable Logs (Activer journaux); ON s'affiche.

Vous pouvez soit consulter les fichiers journaux directement dans la liste, soit les ouvrir dans une fenêtre distincte sur votre navigateur ou les imprimer.

Dépannage

Ce chapitre peut vous aider à résoudre des problèmes de configuration courants et à vous connecter à Internet. Pour obtenir de l'aide supplémentaire, communiquez avec notre soutien à la clientèle primé sur Linksys.com/support/EA2750.

Votre routeur n'a pas été configuré correctement

Si Sans-fil intelligent Linksys n'a pas terminé la configuration, vous pouvez essayer la manipulation suivante :

- À l'aide d'un trombone ou d'une broche, maintenez le bouton Reset (Réinitialisation) enfoncé jusqu'à ce que le voyant commence à clignoter (environ 10 secondes). Installez de nouveau le routeur.

Reset Réinitialization LINKSYS

• Désactivez temporairement le pare-feu de votre ordinateur (pour obtenir de l'aide, reportez-vous aux instructions du logiciel de sécurité). Installez de nouveau le routeur.
  • Si vous avez un autre ordinateur, utilisez-le pour installer de nouveau le routeur.

Message Votre câble Internet n'est pas branché

Si le message « Votre câble Internet n'est pas branché » apparaît lorsque vous êtes en train de configurer votre routeur, suivez ces étapes de dépannage.

- Assurez-vous qu'un câble Ethernet ou Internet (ou un câble comme celui fourni avec votre routeur) est solidement branché au port Internet jaune à l'arrière du routeur et au port approprié sur votre modem. Ce port est généralement étiqueté Ethernet sur le modem, mais parfois aussi Internet ou WAN.

12VDC Power 1 2 Ethernet 3 4 Internet USB

• Vérifiez que votre modem est branché à une source d'alimentation et qu'il est sous tension. S'il est doté d'un commutateur marche/arrêt, assurez-vous qu'il est réglé sur la position ON ou I.
• Si vous avez un accès Internet par le câble, vérifiez que le port CÂBLE du modem câble est raccordé au câble coaxial fourni par votre FAI.

- Si vous avez un accès Internet DSL, assurez-vous que la ligne téléphonique DSL est raccordée au port DSL du modem.

- Si votre ordinateur était connecté à votre modem par un câble USB, déconnectez le câble USB. Installez de nouveau le routeur.

Message Impossible d'accéder à votre routeur

Pour accéder à votre routeur, vous devez être connecté à votre propre réseau. Si vous disposez d'un accès Internet sans fil, vous vous êtes peut-être déjà connecté à un autre réseau sans fil sans le savoir.

Pour régler le problème sur les ordinateurs sous Windows*:

1. Sur votre bureau Windows, cliquez avec le bouton droit de la souris sur l'icône de connexion sans fil dans la barre d'état système.
2. Cliquez sur Afficher les réseaux sans fil disponibles. Une liste des réseaux disponibles s'affiche.
3. Cliquez sur le nom de votre propre réseau. Cliquez sur Connexion. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du réseau sans fil du routeur EA2750 Linksys, BronzeEagle dans cet exemple, est sélectionné.

1. Si vous êtes invité à saisir une clé de réseau, entrez votre mot de passe (clé de sécurité) dans les champs Clé de réseau et Confirmer la clé de réseau. Cliquez sur Connexion.

2. Votre ordinateur se connectera au réseau et vous devriez maintenant avoir accès au routeur.

*Selon la version Windows que vous utilisez, la description ou les icônes représentant ces étapes pourraient être légèrement différentes.

Pour régler le problème sur les ordinateurs sous Mac :

1. Dans la barre de menu en haut de l'écran, cliquez sur l'icône du sans-fil. Une liste des réseaux sans fil s'affiche. Sans-fil intelligent Linksys a automatiquement attribué un nom à votre réseau.

2. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du réseau sans fil du routeur EA2750 Linksys, BronzeEagle dans cet exemple, est sélectionné.

3. Cliquez sur le nom de réseau sans fil du routeur EA2750 Linksys (BronzeEagle dans l'exemple).

4. Entrez votre mot de passe de réseau sans fil (Clé de sécurité) dans le champ Mot de passe. Cliquez sur OK.

Une fois la configuration terminée

Internet ne semble pas disponible

Si Internet a de la difficulté à communiquer avec votre routeur, le problème pourrait apparaître sous forme de message « [adresse Internet] introuvable » dans votre navigateur Web. Si vous savez que l'adresse Internet est correcte, et que vous avez essayé plusieurs adresses Internet valides avec le même résultat, cela pourrait indiquer que votre FAI ou votre modem ne peut pas communiquer avec votre routeur.

Essayez ce qui suit :

• Assurez-vous que les câbles réseau et d'alimentation sont correctement branchés.

• Assurez-vous que la prise de courant sur laquelle votre routeur est branché est alimentée en courant.

• Redémarrez le routeur.

• Communiquez avec votre FAI pour savoir s'il y a des pannes dans votre secteur.

La méthode la plus courante pour faire le dépannage de votre routeur est de l'éteindre, puis de le rallumer. Votre routeur peut alors recharger ses paramètres personnalisés, ce qui permettra aux autres périphériques (comme le modem) de le redécouvrir et de communiquer avec lui. C'est ce qu'on appelle le « redémarrage ».

Pour redémarrer votre routeur en utilisant le cordon d'alimentation :

1. Débranchez le cordon d'alimentation du routeur et du modem.

2. Attendez 10 secondes, puis rebranchez-le sur le modem. Assurez-vous qu'il est sous tension.

3. Attendez que le voyant « en ligne » du modem cesse de clignoter (environ deux minutes). Rebranchez le cordon d'alimentation sur le routeur.
4. Attendez que le voyant d'alimentation cesse de clignoter. Attendez deux minutes avant de vous connecter à Internet à partir d'un ordinateur.

Pour redémarrer votre routeur en utilisant le Sans-fil intelligent Linksys :

1. Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics (Diagnostic).
4. Sous Reboot (Redémarrer), cliquez sur Reboot (Redémarrer).

1. Cliquez sur Yes (Oui). Le routeur va redémarrer. Pendant cette opération, tous les périphériques qui y sont raccordés perdront leur connexion Internet et se reconnecteront automatiquement lorsque le routeur sera de nouveau prêt.

Le Sans-fil intelligent Linksys ne s'ouvre pas dans votre navigateur Web

Les versions les plus récentes des navigateurs Web les plus connus sont compatibles avec le Sans-fil intelligent Linksys.

• Internet Explorer 8 ou plus récent
• Firefox 8 ou plus récent
• Google Chrome 35 ou plus récent
• Safari 5 (pour Mac) ou plus récent

Vous n'avez pas accès au Sans-fil intelligent Linksys

Pour accéder directement à votre routeur, voir « Configuration manuelle de votre routeur » à la page 36.

Toutes les autres étapes de dépannage ont échoué

Si vous avez essayé de faire les étapes de dépannage précédentes et que votre réseau ne fonctionne toujours pas, vous devrez peut-être restaurer les paramètres par défaut du fabricant de votre routeur, qui sont les réglages les plus courants pour les réseaux domestiques. Comme vos réglages personnalisés s'effacent lorsque vous réinitialisez le routeur, vous devrez les restaurer par la suite. Nous vous recommandons de sauvegarder votre configuration avant de restaurer les paramètres par défaut du fabricant. Voir « Sauvegarde et restauration de la configuration de votre routeur » à la page 66.

Pour restaurer les paramètres par défaut du fabricant, vous pouvez soit appuyer sur le bouton Reset (Réinitialisation) sur le routeur, soit utiliser le Sans-fil intelligent Linksys. Pour savoir comment procéder, voir « Restauration des paramètres par défaut du fabricant » à la page 68.

Caractéristiques techniques

Linksys EA2750

Nom du modèle	Routeur Sans-fil intelligent Linksys N600
Description	Routeur double bande N avec Gigabit et 1 port USB
Numéro du modèle	EA2750
Vitesse du port du commutateur	10/100/1000 Mbit/s (Gigabit Ethernet)
Fréquence radio	2,4 GHz et 5 GHz
Nombre d'antennes	2 antennes externes (interchangeables)
Ports	Alimentation, 1 x USB 2.0, Internet, Ethernet (1-4)
Boutons	Reset (réinitialisation), Wi-Fi Protected Setup, marche/arrêt
Indicateurs de panneau arrière	Ethernet (1-4), INTERNET, Wi-Fi Protected Setup, USB, Alimentation
UPnP	Pris en charge
Fonctions de sécurité	WEP, WPA2, RADIUS
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits
Systèmes d'allocation de fichiers de l'unité de stockage	FAT, NTFS et HFS+
Navigateurs compatibles	Internet Explorer 8 ou version plus récente, Firefox 4 ou version plus récente, Google Chrome 10 ou version plus récente et Safari 4 ou version plus récente

Environnement d'exploitation

Dimensions	225,5 x 158 x 32,75 mm sans les antennes (8,87 x 6,22 x 1,29 po)
Poids unitaire	10,51 oz (298 g)
Alimentation	12 V, 1 A
Certifications	FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, Windows 8
Température (fonctionnement)	32 à 104 °F (0 à 40 °C)
Température (entreposage)	-4 à 140 °F (-20 à 60 °C)
Humidité (marche)	10 à 80 % d'humidité relative, sans condensation
Humidité (entreposage)	5 à 90%, sans condensation

LINKSYS

دلييل المست خدم

EA2750

11.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

Guide de l'utilisateur

Routeur Linksys Smart Wi-Fi N600

EA2750

Table des matières

Présentation du produit....5

Installation : Instructions de base ....8

Où trouver une aide supplémentaire ....8

Comment installer votre routeur ....8

Comment configurer votre routeur....10

Comment se connecter à Linksys Smart Wi-Fi 10

Comment désactiver l'accès à distance....10

Comment se connecter directement au routeur ....11

Comment augmenter votre vitesse de connexion sans fil....11

Comment changer le nom et le mot de passe de votre réseau....12

Comment changer le mot de passe d'accès local à votre routeur....13

Comment modifier le fuseau horaire de votre routeur....13

Comment tester la vitesse de votre connexion Internet....14

Comment connecter des périphériques à votre réseau....15

Comment connecter un ordinateur à votre réseau 15

Comment connecter une imprimante USB....16

Comment connecter d'autres périphériques....17

Comment connecter manuellement un périphérique réseau....17

Comment connecter un périphérique réseau à l'aide du protocole Wi-Fi Protected Setup™ 18

Comment afficher les détails d'un périphérique....18

Comment configurer le contrôle parental....19

Comment configurer vos réseaux invités....21

Comment sauvegarder la configuration de votre routeur ....23

Comment personnaliser Linksys Smart Wi-Fi 23

Utilisation des widgets....23

Personnalisation de la liste de périphériques....24

Utilisation d'un disque externe....25

Présentation....25

Comment connecter un disque USB....25

Comment utiliser l'accès au dossier sécurisé 26

Comment configurer des utilisateurs autorisés et des dossiers partagés....26

Comment accéder à des dossiers partagés....29

Comment configurer votre routeur comme serveur multimédia....30

Comment connecter votre périphérique UPnP au serveur multimédia....32

Comment accéder au périphérique de stockage à distance....32

Configuration : avancée....35

Comment configurer manuellement votre routeur....35

Comment configurer manuellement votre connexion Internet....36

Comment associer plusieurs routeurs à votre compte Linksys Smart Wi-Fi....38

Comment exploiter au mieux votre routeur double bande ....38

Répartir votre trafic....38

Comment contrôler l'accès à votre réseau....39

Comment renforcer la sécurité avec le pare-feu intégré....40

Comment configurer le serveur DHCP sur votre routeur....43

Comment configurer des réservations DHCP 44

Comment accéder à votre réseau via Internet 44

Comment cloner une adresse MAC....46

Comment établir une connexion au réseau de votre entreprise via un VPN 47

Comment optimiser votre routeur pour les jeux et la téléphonie....48

Comment activer un service VoIP sur votre réseau....51

Comment configurer le protocole UPnP....52

Comment utiliser un routeur comme point d'accès....53

Comment placer votre nouveau routeur derrière un routeur existant....55

Comment rendre un périphérique accessible sur Internet....59

Transfert de connexion et déclenchement de connexion....60

Comment configurer le transfert de connexion....60

Comment configurer le transfert de connexion pour un seul port....61

Comment configurer le transfert de connexion pour plusieurs ports....62

Comment configurer le transfert de connexion pour une plage de ports....63

Comment configurer le déclenchement de connexion pour les jeux en ligne....64

Maintenance et surveillance....65

Comment sauvegarder et restaurer la configuration de votre routeur ....65

Comment mettre le micrologiciel de votre routeur à niveau....67

Comment restaurer les paramètres d'usine 67

Comment vérifier l'état de votre routeur....68

Comment éteindre les voyant d'état du port Ethernet 69

Comment tester votre connexion Internet....69

Comment configurer et utiliser les fichiers journaux....71

Dépannage 72

La configuration de votre routeur a échoué....72

Message de type Votre câble Internet n'est pas branché 73

Message de type Impossible d'accéder à votre routeur....74

Après la configuration....75

Internet semble inaccessible....75

L'interface Linksys Smart Wi-Fi ne s'ouvre pas dans votre navigateur Web ....76

Vous ne parvenez pas accéder à l'interface Linksys Smart Wi-Fi....77

Aucune des options de dépannage proposées ne fonctionne....77

Spécifications 78

Linksys EA2750....78

Conditions environnementales....78

Présentation du produit

EA2750

Vue de face/dessus

2 antennes externes réglables

Vue arrière

3. Wi-Fi Protected Setup™ Button 12VDC Power 1 2 Ethernet 3 4 Internet USB 1. Power Switch (European versions only) 2. Power 4. Indicator Light 5. Ethernet 6. Internet 7. USB

1. Interrupteur d'alimentation — Utilisez ce commutateur pour allumer ou éteindre le routeur.
2. Port d'alimentation — Branchez l'adaptateur secteur fourni sur ce port.
3. Bouton Wi-Fi Protected Setup™ — Appuyez sur ce bouton pour configurer la sécurité sans fil sur des périphériques réseau compatibles Wi-Fi Protected Setup
4. Indicateur lumineux — Cet indicateur reste constamment allumé lorsque l'appareil est branché sur le secteur et qu'une connexion Wi-Fi Protected Setup a été correctement établie. Il clignote lentement durant le démarrage, la mise à jour du micrologiciel et l'établissement d'une connexion Wi-Fi Protected Setup. Il clignote rapidement en cas d'erreur de configuration Wi-Fi Protected Setup.
5. Ports Ethernet — Utilisez des câbles Ethernet pour brancher des périphériques filaires de votre réseau sur ces ports gigabit (10/100/1000) bleus.

Remarque — Pour des performances optimales, utilisez des câbles de catégorie CAT5e ou supérieure sur les ports Ethernet.

1. Port Internet — Utilisez un câble Ethernet pour brancher un modem Internet à haut débit de type fibre optique ou câble/DSL sur ce port gigabit (10/100/1000) jaune.

Remarque — Pour des performances optimales, utilisez des câbles de catégorie CAT5e ou supérieure sur les ports Ethernet.

1. Port USB 2.0 — Connectez et partagez des disques USB sur votre réseau ou via Internet.

Vue de dessous

Reset Réinitialization LINKSYS

Bouton de réinitialisation — Pour restaurer les paramètres d'usine du routeur, maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation se mette à clignoter. Vous pouvez aussi restaurer les paramètres d'usine à l'aide de Linksys Smart Wi-Fi (via un navigateur Web) ou de l'application mobile Linksys Smart Wi-Fi.

Installation : Instructions de base

Où trouver une aide supplémentaire

En plus de ce guide de l'utilisateur, voici où vous pouvez trouver de l'aide supplémentaire :

Linksys.com/support/EA2750 (documentation, téléchargements, FAQ, assistance technique, chat en direct, forums)

Assistance Linksys Smart Wi-Fi (connectez-vous à votre compte Linksys Smart Wi-Fi, puis cliquez sur Aide en haut de l'écran)

Comment installer votre routeur

Si vous remplacez un routeur existant, déconnectez ce dernier.

Déployez les antennes et branchez votre routeur sur une source d'alimentation. Raccordez le câble Internet de votre modem au port Internet jaune de votre routeur. Attendez que le voyant situé à l'arrière du routeur soit allumé.

Connectez-vous au réseau sans fil sécurisé portant le nom indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pouvez modifier le nom et le mot de passe du réseau ultérieurement.) Remarque : vous n'avez pas accès à Internet tant que l'installation n'est pas terminée.

Ouvrez une fenêtre de navigateur Web pour afficher les instructions de configuration du routeur Smart Wi-Fi Linksys. Si les instructions ne sont pas affichées, tapez « linksyssmartwifi.com » dans la barre d'adresse.

A la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Linksys Smart Wi-Fi. Utilisez Linksys Smart Wi-Fi pour configurer votre routeur depuis n'importe quel ordinateur disposant d'une connexion Internet. Gérer les paramètres de votre routeur :

• Modifier le nom du routeur et le mot de passe
• Configurer un accès Invité
  • Paramétrer le contrôle parental
• Connecter des périphériques à votre réseau
• Tester la vitesse de votre connexion Internet

Remarque — Un e-mail de vérification vous sera envoyé dans le cadre de la procédure de configuration du routeur. À partir de votre réseau domestique, cliquez sur le lien inclus dans l'e-mail pour associer votre routeur au compte Linksys Smart Wi-Fi.

Astuce — Imprimez cette page, puis prenez note des paramètres de votre routeur et de votre compte indiqués dans le tableau ci-dessous. Conservez-les en lieu sûr.

Nom du réseau2,4 GHz
Mot de passe réseau
Nom du réseau5 GHz
Mot de passe réseau
Mot de passe du routeur
Nom du réseau invité
Mot de passe du réseau invité
Nom d'utilisateur Linksys Smart Wi-Fi
Mot de passe Linksys Smart Wi-Fi

Comment configurer votre routeur

Vous pouvez modifier les paramètres de votre routeur pour renforcer la sécurité de votre réseau ou améliorer son fonctionnement avec un jeu ou un périphérique particulier. La possibilité de modifier des paramètres même lorsque vous n'êtes pas chez vous peut contribuer à simplifier l'administration de votre routeur. Vous pouvez configurer votre routeur à partir de n'importe quel endroit dans le monde grâce à Linksys Smart Wi-Fi, mais vous avez également la possibilité de le configurer directement à partir de votre réseau domestique.

Il se peut que Linksys Smart Wi-Fi soit également disponible pour votre appareil mobile. Pour en savoir plus à ce sujet, consultez la boutique d'applications de votre appareil.

Comment se connecter à Linksys Smart Wi-Fi

Pour vous connecter à Linksys Smart Wi-Fi :

• Ouvrez le navigateur Web de votre ordinateur.
• Rendez-vous sur www.linksyssmartwifi.com et connectez-vous à votre compte.

Si vous avez oublié votre mot de passe, cliquez surVous avez oublié votre mot de passe ? et suivez les instructions à l'écran pour le récupérer.

Comment désactiver l'accès à distance

Pour limiter l'accès à votre routeur aux ordinateurs et périphériques connectés à votre réseau domestique, désactivez l'accès à distance.

Pour désactiver l'accès à distance :

1. Connectez-vous à Linksys Smart Wi-Fi.

2. Sous Router Settings(Paramètres du routeur), cliquez surConnectivity (Connectivité).

3. Cliquez sur l'onglet Administration, puis désélectionnez l'optionAllow remote access to Linksys Smart Wi-Fi (Autoriser l'accès à distance à Linksys Smart Wi-Fi).

1. Cliquez sur Apply (Appliquer) ou sur OK.

Comment se connecter directement au routeur

Vous pouvez configurer votre routeur en y accédant directement à partir de votre réseau domestique plutôt que via Internet à l'aide de Linksys Smart Wi-Fi.

Pour vous connecter à votre routeur à partir de votre réseau domestique, rendez-vous sur www.linksyssmartwifi.com et connectez-vous à l'aide du mot de passe de routeur que vous avez créé lors de l'installation de votre routeur. (Si vous ne disposez pas d'une connexion Internet, cliquez sur Cliquez ici dans le coin inférieur droit pour vous connecter à l'aide de votre mot de passe d'administration de routeur.)

Comment augmenter votre vitesse de connexion sans fil

Assurez-vous que votre routeur est installé à un endroit approprié.

• Pour obtenir une zone de couverture optimale, installez votre routeur à peu près au centre de votre habitation et aussi près du plafond que possible.
• Évitez de placer le routeur sur ou à proximité d'objets métalliques (armoires ou meubles en métal), de surfaces réfléchissantes (verre ou miroirs) ou de murs à éléments autoportants.
• Comme tout obstacle peut affaiblir le signal sans fil (même s'il s'agit d'objets non métalliques), veillez à limiter le nombre d'objets placés entre le routeur et le périphérique sans fil.

• Installez le routeur à l'écart d'autres appareils électroniques, de moteurs ou de dispositifs d'éclairage fluorescent.

• Le fonctionnement du routeur peut être influencé par de nombreuses variables environnementales. Dès lors, si vous constatez que votre signal sans fil est faible, changez le routeur de place et testez la puissance du signal pour déterminer l'emplacement idéal.

• Vous pouvez aussi, si possible, remplacer les interfaces réseau sans fil (telles que les cartes réseau sans fil d'ordinateur) fonctionnant avec d'anciennes normes sans fil par du matériel compatible avec la norme 802.11n. La présence d'un périphérique réseau sans fil utilisant une norme plus ancienne risque de ralentir l'ensemble du réseau sans fil.

Comment changer le nom et le mot de passe de votre réseau

Si vous modifiez le nom et le mot de passe de votre réseau, tous les appareils sans fil connectés à votre routeur perdront leur connexion Internet jusqu'à ce que vous les reconnectiez en utilisant les nouveaux nom et mot de passe.

Pour changer le nom et le mot de passe de votre routeur :

Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

1. Sous Router Settings(Paramètres du routeur), cliquez sur Wireless (Sans fil).

1. Cliquez sur l'onglet Wireless (Sans fil).
2. Pour changer le nom du réseau, saisissez un nouveau nom dans le champ Network Name (Nom du réseau).
3. Pour changer le mot de passe du réseau, saisissez un nouveau mot de passe dans le champ Password (Mot de passe).
4. Cliquez sur Apply (Appliquer) pour appliquer vos modifications.

Comment changer le mot de passe d'accès local à votre routeur

Le mot de passe d'accès local à votre routeur a été défini lors de l'exécution du logiciel de configuration du routeur. Vous pouvez toutefois le modifier à tout moment. Vous devez disposer du mot de passe du routeur pour modifier ses paramètres si vous n'êtes pas connecté à Internet. Si vous êtes connecté à Internet, connectez-vous à votre compte Linksys Smart Wi-Fi en suivant les instructions de la section « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.

Pour changer le mot de passe d'accès local à votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur Connectivity(Connectivité) sous Router Settings(Paramètres du routeur).
3. Cliquez sur l'onglet Basic (Paramètres de base).
4. Cliquez sur Edit (Modifier) à côté de Router Password (Mot de passe du routeur). Saisissez votre mot de passe actuel, puis le nouveau. Confirmez le nouveau mot de passe, puis cliquez sur Apply (Appliquer).

Comment modifier le fuseau horaire de votre routeur

Le fuseau horaire de votre routeur doit correspondre à votre fuseau horaire local.

Pour définir le fuseau horaire de votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Cliquez sur Connectivity (Connectivité) sous Router Settings (Paramètres du routeur).

3. Cliquez sur l'onglet Basic (Paramètres de base), sélectionnez votre fuseau horaire dans la liste déroulante Time Zone (Fuseau horaire), puis cliquez sur Apply (Appliquer) ousur OK.

Comment tester la vitesse de votre connexion Internet

Remarque — Pour effectuer un test de vitesse, vous devez accéder à Internet en étant connecté au routeur que vous souhaitez tester. Il est impossible d'effectuer un test de vitesse à distance.

Pour tester la vitesse de votre connexion Internet :

Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

1. Cliquez sur Speed Test (Mesure du débit) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi).

1. Cliquez sur Begin Test (Commencer le test). Le test mesure les vitesses de téléchargement (amont et aval) de votre connexion.

Remarque — Les vitesses de connexion Internet sont déterminées par une série de facteurs comprenant notamment le type de compte d'accès, le trafic Internet local et mondial, ainsi que le nombre de périphériques partageant la connexion Internet de votre réseau domestique.

1. Cliquez sur Restart Test (Recommencer le test) pour l'exécuter à nouveau, puis cliquez sur Show History (Afficher l'historique) pour afficher les résultats des tests précédents.

Comment connecter des périphériques à votre réseau

Votre routeur ouvre en toute sécurité les portes d'Internet à votre réseau. De plus, tous vos ordinateurs et périphériques réseau passent par le routeur pour échanger des fichiers, du contenu multimédia et des commandes réseau de manière ordonnée et sans erreur. Que ce soit par le biais d'une connexion filaire ou sans fil, chaque élément de votre réseau a besoin du routeur pour interagir de manière fiable avec tous les autres éléments du réseau.

Comment connecter un ordinateur à votre réseau

Sur l'ordinateur que vous voulez connecter, saisissez les données de connexion à votre réseau dans le gestionnaire de connexions sans fil.

Une fois cet ordinateur connecté à votre réseau, connectez-vous à Linksys Smart Wi-Fi et cliquez sur Device List (Liste de périphériques) pour vérifier si votre routeur reconnaît bien le nouvel ordinateur. Vous pouvez utiliser la liste de périphériques pour surveiller tous les périphériques connectés au réseau.

Comment connecter une imprimante USB

Pour connecter une imprimante USB à votre réseau via le port USB du routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur Device List (Liste de périphériques), puis sur Add a Device (Ajouter un périphérique).

1. Sous Select the type of device to add to your network (Sélectionnez le type de périphérique à ajouter à votre réseau), cliquez sur USB Printer.

1. Suivez les instructions à l'écran pour télécharger et installer le logiciel VUSB (USB virtuel) destiné à votre ordinateur.

Pour connecter une imprimante sans fil à votre réseau :

1. Suivez les instructions fournies avec l'imprimante pour la connecter à votre réseau. Utilisez les informations de connexion disponibles dans Linksys Smart Wi-Fi.
2. Une fois l'imprimante connectée à votre réseau, connectez-vous à Linksys Smart Wi-Fi, puis cliquez sur Device list (Liste de périphériques) pour confirmer que votre routeur reconnaît la nouvelle imprimante.

Lorsque vous configurez une imprimante sans fil, assurez-vous qu'elle prend en charge la norme de cryptage sans fil WPA/WPA2.

Si votre imprimante sans fil prend en charge le protocole Wi-Fi Protected Setup, vous pouvez utiliser ce dernier pour la connecter à votre réseau. Voir « Comment connecter un périphérique réseau à l'aide du Wi-Fi Protected Setup », à la page 18.)

Comment connecter d'autres périphériques

Vous pouvez connecter de nombreux autres périphériques réseau sans fil à votre réseau domestique.

• Consoles de jeux
• Téléviseurs et lecteurs multimédias connectés à Internet
  • Lecteurs de musique numériques
• Smartphones

En raison de la grande variété de périphériques et de modes de connexion, vous devez saisir manuellement les informations de réseau sur chaque périphérique pour effectuer une connexion correcte.

Astuce — Pour en savoir plus sur la connexion d'une console de jeux à votre réseau :

• « Comment optimiser votre routeur pour les jeux et la téléphonie » 48
• « Comment configurer le transfert de connexion » 60
- « Comment configurer le déclenchement de connexion pour les jeux en ligne » 64

Comment connecter manuellement un périphérique réseau

Pour connecter manuellement un périphérique à votre réseau :

• Suivez les instructions fournies avec le périphérique pour le connecter à votre réseau. Utilisez les informations de connexion disponibles dans Linksys Smart Wi-Fi.
• Une fois le périphérique connecté à votre réseau, connectez-vous à Linksys Smart Wi-Fi, puis cliquez sur Device List (Liste de périphériques) pour confirmer que votre routeur reconnaît le nouveau périphérique.

Comment connecter un périphérique réseau à l'aide du protocole Wi-Fi Protected Setup™

Pour connecter un périphérique à l'aide de Wi-Fi Protected Setup :

• Branchez le périphérique réseau et allumez-le.
• Sous Wireless (Sans fil), cliquez sur l'ongletWi-Fi Protected Setup.

- Suivez l'une des méthodes ci-dessous pour effectuer la configuration :

Si le périphérique possède un bouton Wi-Fi Protected Setup, appuyez sur ce bouton, puis cliquez sur le bouton Wi-Fi Protected Setup dans Linksys Smart Wi-Fi ou appuyez sur le bouton qui se trouve sur le côté de votre routeur.
Si le périphérique possède un code PIN Wi-Fi Protected Setup, introduisez ce code dans le champ Device PIN (Code PIN du périphérique) dans Linksys Smart Wi-Fi, puis cliquez sur Register (Enregistrer).
Si le processus de configuration du périphérique vous demande le code PIN Wi-Fi Protected Setup du routeur, introduisez le code affiché sous Router PIN (Code PIN du routeur) dans Linksys Smart Wi-Fi.

Comment afficher les détails d'un périphérique

Vous pouvez utiliser Linksys Smart Wi-Fi pour afficher les informations de réseau de n'importe quel périphérique réseau. Utilisez le menu déroulant Filter map (Filtrer la carte) pour choisir le type de périphériques et le type de connexions à afficher dans la liste de périphériques.

Pour afficher les détails des périphériques réseau :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.
2. Sous Smart Wi-Fi Tools (Outils Smart Wi-Fi), cliquez sur Device List (Liste de périphériques). L'écran de la liste de périphériques s'ouvre.

3. Cliquez sur un périphérique.

Les informations relatives à ce périphérique sont alors affichées à l'écran.

Comment configurer le contrôle parental

Votre routeur vous permet d'utiliser le contrôle parental pour instaurer les limites suivantes :

• Fixer des heures durant lesquelles l'accès à Internet est autorisé.
  • Bloquer des sites Web que vous avez spécifiés.
• Mettre en œuvre les limites ci-dessus sur des ordinateurs spécifiques.

Astuce — Toute personne qui tente d'accéder à un site Web bloqué se voit présenter une page de connexion à Linksys Smart Wi-Fi. Pour afficher le contenu bloqué, vous devez vous connecter à votre compte Linksys Smart Wi-Fi et modifier les limites imposées par le contrôle parental.

Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

Sous Smart Wi-Fi Tools (Outils Smart Wi-Fi), cliquez sur Parental Controls(Contrôle parental).

Pour activer le contrôle parental, réglez le commutateur Enable parental controls (Activer le contrôle parental) de telle sorte que « ON » soit affiché.

Astuce — Il n'est pas nécessaire d'activer le contrôle parental sur chacun des ordinateurs de votre réseau domestique. Vous pouvez les définir uniquement sur les ordinateurs auxquels des enfants ont accès.

Pour sélectionner un ordinateur à soumettre au contrôle parental, cliquez sur son nom dans la liste Restrict Internet access on(Accès Internet restreint).

- Pour bloquer l'accès Internet sur les ordinateurs sélectionnés, procédez comme suit dans la section Block Internet access (Bloquer l'accès Internet) :

a. Sélectionnez Never (Jamais) pour autoriser l'accès à Internet.
b. Sélectionnez Always (Toujours) pour bloquer l'accès à Internet en permanence.
c. Sélectionnez Specific Times(Heures spécifiques) pour fixer des heures durant lesquelles l'accès à Internet est autorisé.

d. Cliquez sur Edit (Modifier) pour changer l'horaire d'accès à Internet. Vous pouvez sélectionner ou désélectionner une tranche horaire en cliquant dessus et en la faisant glisser.

• Pour bloquer des sites Web spécifiques :

a. Cliquez sur Add(Ajouter) à côté de Block specific sites (Bloquer des sites spécifiques).

b. Saisissez l'adresse (URL) du site Web à bloquer, puis cliquez sur OK Vous pouvez bloquer jusqu'à 10 sites Web.

Astuce — Il est plus facile de copier-coller une adresse Web que de la saisir. Copiez l'adresse à partir du champ d'adresse de votre navigateur Web et collez-la dans l'un des espaces disponibles du champ Block Specific Sites (Bloquer des sites spécifiques) dans Linksys Smart WiFi.

- Cliquez sur OK pour appliquer d'autres changements au contrôle parental.

Comment configurer vos réseaux invités

Vous pouvez utiliser la fonction de réseaux invités de votre routeur pour fournir à vos invités un accès à Internet tout en limitant leur accès à d'autres ressources de votre réseau local. Pour empêcher des utilisateurs non autorisés d'utiliser votre accès Internet, vos réseaux invités nécessitent la saisie d'un mot de passe pour accéder à Internet. Les réseaux invités sont activés par défaut.

Les mots de passe et réseaux invités de votre réseau sans fil ont été définis lors de l'exécution du logiciel de configuration du routeur, mais vous pouvez les modifier à tout moment.

Pour configurer l'accès invité à vos réseaux :

- Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » 10.)

- Sous Smart Wi-Fi Tools (Outils Smart Wi-Fi), cliquez sur Guest Access (Accès invité).

Pour activer ou désactiver l'accès invité, utilisez le commutateur Allow guest access (Autoriser l'accès invité).

Les noms de réseau invité sont créés automatiquement à partir des noms de vos réseaux 2,4 GHz et 5 GHz.

Pour modifier les noms et les mots de passe de réseau invité, cliquez sur Edit (Modifier) à côté des noms et des mots de passe de réseau invité. Saisissez les nouveaux noms et mots de passe.

Pour changer le nombre d'utilisateurs de réseau invité autorisés simultanément, cliquez dans le champ de la liste déroulante située sous Total guests allowed (Nombre total d'invités autorisés), puis sélectionnez le nombre souhaité.

Astuce — Pour maintenir la protection de vos réseaux invités, changez le mot de passe invité dès que l'invité n'a plus besoin d'accéder au compte.

Cliquez sur OK pour appliquer vos modifications.

Astuce — Lorsque votre invité tente pour la première fois d'accéder à Internet à l'aide d'un navigateur Web, l'écran d'accès Guest (Invité) lui est présenté. Pour continuer, il est obligé de saisir le mot de passe que vous lui avez fourni dans le champ Password (Mot de passe), puis de cliquer sur Login (Se connecter).

Guest Access

Comment sauvegarder la configuration de votre routeur

Une fois que vous avez terminé l'installation et la configuration de votre routeur, veillez à sauvegarder ses paramètres afin de pouvoir les restaurer plus tard si nécessaire. Pour obtenir des instructions à ce sujet, voir « Comment sauvegarder la configuration de votre routeur » à la page 65.

Comment personnaliser Linksys Smart Wi-Fi

Vous pouvez personnaliser votre page d'accueil Linksys Smart Wi-Fi en y ajoutant ou en retirant des widgets. Les widgets sont des versions miniatures de menus qui vous permettent de modifier des paramètres de base ou de vérifier l'état de votre réseau.

Utilisation des widgets

Pour ajouter un widget :

Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

Ouvrez un menu et sélectionnez Show widget on the homepage (Afficher le widget sur la page d'accueil) dans le coin supérieur droit.

Pour retirer un widget :

Sur la page d'accueil, cliquez sur la croix (x) dans le coin supérieur droit du widget que vous voulez retirer ou ouvrez un menu et désélectionnez l'option « Show widget on the homepage » (Afficher le widget sur la page d'accueil) dans le coin supérieur droit.

Personnalisation de la liste de périphériques

Vous pouvez changer l'icône et le nom de chacun des périphériques de votre réseau.

Pour changer le nom :

1. Cliquez sur le périphérique.

2. Cliquez sur Device Info (Informations sur le périphérique).

3. Cliquez sur Edit (Modifier) dans le coin supérieur droit.

4. Saisissez un nouveau nom.

Pour changer l'icône :

1. Cliquez sur le périphérique.
2. Cliquez sur Device Info (Informations sur le périphérique).
3. Cliquez sur Change (Changer) sous l'icône actuelle.
4. Choisissez une nouvelle icône parmi les options disponibles.

Effacer la liste des périphériques

Le bouton Clear Device List (Effacer la liste des périphériques) supprime toutes les informations relatives aux périphériques et redémarre le routeur. Les périphériques seront temporairement déconnectés de votre réseau pendant le redémarrage du routeur. Lorsque les périphériques seront reconnectés automatiquement, ils réapparaîtront dans la Liste des périphériques. Linksys Smart Wi-Fi conserve les noms et les icônes personnalisés lorsque les périphériques sont à nouveau identifiés sur le réseau.

Utilisation d'un disque externe

Présentation

Vous pouvez connecter la plupart des disques USB (y compris des clés USB ou des disques externes haute capacité) au port USB de votre routeur. Cela vous permet de les utiliser comme unités de stockage en réseau, serveurs multimédias (pour des périphériques multimédias tels que des téléviseurs connectés) ou serveurs FTP. Vous pouvez aussi indiquer quels sont les utilisateurs autorisés à accéder au contenu de ces disques.

Comment connecter un disque USB

Si un disque USB est déjà connecté au routeur et que vous voulez en connecter un autre sur le même port USB, vous devez d'abord déconnecter le premier disque.

Pour retirer un disque USB en toute sécurité :

1. Connectez-vous à Linksys Smart Wi-Fi et cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi).
2. Dans l'onglet Status (État), cliquez sur Safely remove drive (Retirer le disque en toute sécurité).
3. Déconnectez l'ancien disque du routeur.

Pour connecter un disque USB au routeur :

- Connectez le disque USB à un port USB disponible à l'arrière de votre routeur. Ce dernier détectera automatiquement le disque.

Vous devrez peut-être cliquer sur Refresh (Actualiser) pour actualiser l'écran External Storage (Stockage externe).

Pour afficher l'état et les paramètres du disque connecté :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi).

L'onglet Status (État) affiche les informations suivantes :

• Capacité du disque et espace utilisé
- État de l'accès sécurisé au dossier
- Adresses d'accès aux dossiers partagés, au serveur FTP et au serveur multimédia

Comment utiliser l'accès au dossier sécurisé

Lorsque vous connectez un disque USB à votre routeur, tout le contenu du disque est, par défaut, accessible en lecture et en écriture à toute personne connectée à votre réseau local (aucune donnée d'authentication n'est exigée). Vous pouvez protéger le disque et ses dossiers en limitant leur accès aux seuls utilisateurs autorisés.

Astuce — L'activation de la fonction d'accès sécurisé au dossier (Secure Folder Access) protège l'ensemble du disque USB.

Comment configurer des utilisateurs autorisés et des dossiers partagés

Pour activer l'accès à des dossiers partagés :

Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi), puis cliquez sur l'onglet Folder Access (Accès au dossier).

Cliquez sur le paramètre Secure Folder Access (Accès au dossier sécurisé) pour l'activer.

Dans la liste Authorized users (Utilisateurs autorisés), saisissez un nom d'utilisateur (Username) et un mot de passe (Password) pour chaque nouvel utilisateur.

Astuce — Deux comptes, Admin et Guest (Invité), sont déjà configurés et ne peuvent pas être supprimés.

Sélectionnez les autorisations à attribuer à chaque utilisateur.

- Read Only (Lecture seule) permet à l'utilisateur de lire (ouvrir) le fichier.

- Read & Write (Lecture et écriture) permet à l'utilisateur de lire, de renommer, d'écraser ou de supprimer le fichier. L'utilisateur peut également enregistrer de nouveaux fichiers dans le dossier.

Cliquez sur Select Share (Sélectionner un partage). Cela entraîne l'ouverture de la boîte de dialogue Select Existing Share (Sélectionner un partage existant).

Un partage est le nom que vous donnez à des dossiers que vous voulez rendre accessibles. Si vous avez déjà configuré des partages, sélectionnez la case à côté de chacun des partages auxquels l'utilisateur est autorisé à accéder, puis cliquez sur OK.

Si vous n'en avez pas encore configurés, créez-en un.

Cliquez sur le bouton + à côté de Create new share (Créer un nouveau partage). La boîte de dialogue Create New Share (Créer un nouveau partage) s'ouvre.

Sélectionnez le dossier que vous voulez partager.

Pour afficher les sous-dossiers, cliquez sur le bouton

à droite du nom du dossier.

Pour revenir à un dossier parent, cliquez sur le bouton

en haut de la liste. Pour sélectionner tous

les dossiers du disque, sélectionnez Share entire storage device (Partager tout le périphérique de stockage).

Astuce — Le nom du dossier que vous sélectionnez est automatiquement utilisé comme nom de partage.

Il est impossible de sélectionner plusieurs dossiers par partage.

Pour utiliser un autre nom de partage, tapez le nom souhaité dans le champ Share name (Nom de partage).

Cliquez sur OK.

Sélectionnez la case à côté de chaque dossier à partager, puis cliquez sur OK.

Cliquez sur Add User (Ajouter un utilisateur).

Vous pouvez aussi effectuer les opérations suivantes dans la liste Authorized users (Utilisateurs autorisés) :

• Cliquez sur Edit (Modifier) pour changer les données d'authentication d'un utilisateur.
• Cliquez sur Shares (Partages) pour changer les dossiers partagés auxquels un utilisateur peut accéder.
• Cliquez sur Delete (Supprimer) pour supprimer le compte d'utilisateur.

Comment accéder à des dossiers partagés

Pour accéder à des dossiers partagés via Linksys Smart Wi-Fi, cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi Tools).

Dans l'onglet Status (État), prenez note des informations indiquées dans le champ situé sous Secure Folder Access is ON (L'accès sécurisé au dossier est ACTIVÉ). Il s'agit de l'adresse dont vous aurez besoin pour accéder aux dossiers partagés à partir d'un gestionnaire de fichiers.

Saisissez cette adresse d'accès dans votre gestionnaire de fichiers.

Astuce — Vous pouvez aussi retrouver le dossier en parcourant le gestionnaire de fichiers de votre ordinateur.

Saisissez le nom d'utilisateur et le mot de passe de votre compte. Le contenu du disque (fichiers et dossiers) est alors affiché dans une fenêtre.

Utilisez le gestionnaire de fichiers pour ouvrir, copier ou afficher le contenu du dossier.

Astuces — Les gestionnaires de fichiers affichent le contenu de différentes manières, mais les actions courantes ci-dessous permettent habituellement de naviguer à travers les dossiers :

• Cliquez ou double-cliquez sur un nom de dossier pour ouvrir le dossier correspondant.
• Cliquez, double-cliquez ou cliquez avec le bouton droit de la souris sur un fichier pour l'ouvrir, le copier ou afficher son contenu.

Faites glisser un fichier à partir d'une autre fenêtre et déposez-le dans la fenêtre du dossier partagé pour le copier dans ce dossier. (Pour copier un fichier dans le dossier partagé, votre compte d'utilisateur doit disposer d'un accès en écriture dans ce dossier.)

Comment configurer votre routeur comme serveur multimédia

Les serveurs multimédias vous permettent de partager du contenu multimédia sur votre réseau. Votre routeur peut fonctionner comme un serveur multimédia s'il est connecté à un disque USB et que vous disposez de périphériques UPnP AV (Audio et Vidéo) ou DLNA (Digital Living Network Alliance). Les périphériques compatibles UPnP AV comprennent les lecteurs multimédias numériques, les consoles de jeux équipées d'un lecteur multimédia intégré et les cadres photo numériques.

Exemple : Vous disposez d'un adaptateur multimédia numérique qui envoie du contenu à votre système Home Cinéma. Si votre routeur est configuré en tant que serveur multimédia, l'adaptateur multimédia numérique peut accéder au disque USB connecté à votre routeur.

Vous pouvez spécifier les dossiers utilisés par le serveur multimédia, ajouter et supprimer des dossiers et préciser la fréquence à laquelle les dossiers sont analysés pour détecter du nouveau contenu.

Pour configurer votre routeur en tant que serveur multimédia :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi). L'écran External Storage (Stockage externe) s'ouvre.

3. Cliquez sur l'onglet Media Server (Serveur multimédia).

1. Activez la fonction à l'aide du commutateur Enable Media Server (Activer le serveur multimédia).
2. Cliquez sur Add New Folder (Ajouter un nouveau dossier). La boîte de dialogue Add a new folder (Ajouter un nouveau dossier) s'ouvre.

1. Sélectionnez le dossier que vous voulez partager.
2. Pour afficher les sous-dossiers, cliquez sur le bouton à droite du nom du dossier.
3. Pour revenir à un dossier parent, cliquez sur le bouton en haut de la liste.

Astuce — Le nom du dossier que vous sélectionnez est automatiquement utilisé comme nom de partage. Vous ne pouvez pas sélectionner plusieurs dossiers à la fois.

1. Cliquez sur OK ou sur Apply (Appliquer) pour enregistrer les modifications.

Comment connecter votre périphérique UPnP au serveur multimédia

Après avoir configuré le serveur multimédia de votre routeur, vous devez connecter un périphérique compatible UPnP (tel qu'une console de jeu ou un lecteur multimédia numérique UPnP) au réseau pour pouvoir lire le contenu du serveur multimédia.

Pour connecter un périphérique UPnP au serveur multimédia de votre routeur :

1. Connectez votre périphérique UPnP à votre réseau domestique à l'aide d'un câble (Ethernet) ou d'un dispositif sans fil. Si vous établissez une connexion sans fil, vous devez connaître le nom et le mot de passe de votre réseau. Pour obtenir de l'aide à ce sujet, consultez la documentation de votre périphérique.
2. Sur votre périphérique UPnP, remplacez la source multimédia par le nom du serveur multimédia spécifié sur votre routeur. (Voir « Comment configurer votre routeur comme serveur multimédia » à la page 30.)
3. Pour obtenir de l'aide à propos de la lecture de contenu multimédia sur le périphérique, consultez la documentation de votre périphérique UPnP.

Comment accéder au périphérique de stockage à distance

L'activation du serveur FTP (File Transfer Protocol) du routeur vous permet d'accéder à distance aux fichiers du disque connecté, quel que soit l'endroit où vous vous trouvez, en utilisant un navigateur Web ou un client FTP.

Pour configurer le serveur FTP :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Cliquez sur External Storage (Stockage externe) sous Smart Wi-Fi Tools (Outils Smart Wi-Fi). L'écran External Storage (Stockage externe) s'ouvre.

3. Cliquez sur l'onglet FTP Server (Serveur FTP).

1. Activez le serveur FTP à l'aide du commutateur Enable FTP Server (Activer le serveur FTP).
2. Nous vous conseillons de conserver les paramètres par défaut FTP Port (Port FTP) et Encoding (Codage), sauf si vous êtes un utilisateur avancé et que vous avez des raisons de les modifier.
3. Cliquez sur OK ou sur Apply (Appliquer).
4. Cliquez sur l'onglet Status (État).
5. Prenez note des informations indiquées sous FTP Server (Serveur FTP). Vous aurez besoin de ces informations pour accéder à distance au périphérique de stockage connecté.
6. Veillez à utiliser l'accès au dossier sécurisé avec le protocole FTP. Si vous ne le faites pas, tous les utilisateurs d'Internet pourront ajouter et supprimer des fichiers sur le disque.

Pour accéder au périphérique de stockage connecté à l'aide d'un navigateur Web :

1. Ouvrez votre navigateur Web.
2. Dans le champ d'URL ou la barre d'adresse du navigateur, tapez l'adresse fournie dans l'onglet Status (État) ci-dessus, en commençant par « ftp://... ». Si vous utilisez le service DDNS (Dynamic Domain Name Service), vous pouvez utiliser le nom de domaine de votre routeur à la place de cette adresse.
3. Saisissez votre nom d'utilisateur et votre mot de passe. Il s'agit du nom d'utilisateur et du mot de passe configurés dans la liste Authorized users (Utilisateurs autorisés) des dossiers partagés. Voir « Comment configurer des utilisateurs autorisés et des dossiers partagés » à la page 26. Le contenu du disque (fichiers et dossiers) s'affiche dans une fenêtre de navigateur.
4. Vous pouvez alors soit cliquer sur un fichier pour le télécharger sur votre ordinateur, soit faire glisser un fichier depuis le gestionnaire de fichiers de votre ordinateur et le déposer dans la fenêtre du navigateur pour le télécharger vers le serveur (uniquement si vous disposez d'un accès en lecture et écriture).

Pour accéder au périphérique de stockage connecté à l'aide d'un client FTP :

1. Ouvrez votre client FTP.
2. Consultez l'aide du logiciel pour obtenir des instructions sur la connexion à un site FTP à l'aide des informations ci-dessous :

a. L'adresse fournie dans l'onglet Status (État) ci-dessus, commençant par « ftp://... ». Si vous utilisez le service DDNS (Dynamic Domain Name Service), vous pouvez utiliser le nom de domaine de votre routeur à la place de cette adresse.
b. Le nom d'utilisateur et le mot de passe configurés dans la liste Authorized users (Utilisateurs autorisés) des dossiers partagés. Voir « Comment configurer des utilisateurs autorisés et des dossiers partagés » à la page 26.
c. Le port et le codage spécifiés durant la configuration de votre serveur FTP (il s'agit généralement du port 21 et du codage UTF-8).

1. Pour obtenir des instructions sur la manière de télécharger des fichiers depuis et vers le serveur, consultez l'aide du logiciel.

Astuces — Les navigateurs Web et les logiciels FTP affichent le contenu FTP de différentes manières, mais les actions courantes ci-dessous permettent habituellement de naviguer à travers les dossiers FTP :

• Cliquez sur un nom de dossier pour ouvrir le dossier.
- Cliquez sur un double point (..) ou sur la flèche vers un répertoire de niveau supérieur pour ouvrir un dossier parent.
- Cliquez normalement ou avec le bouton droit de la souris sur un fichier pour le télécharger ou afficher son contenu.
- Faites glisser un fichier à partir d'une autre fenêtre et déposez-le dans la fenêtre FTP pour le télécharger vers le serveur. (Votre compte d'utilisateur doit disposer d'un accès en écriture pour pouvoir télécharger des fichiers vers le serveur.)

Configuration : avancée

Comment configurer manuellement votre routeur

Bien que l'exécution de l'assistant de configuration Linksys Smart Wi-Fi soit le moyen le plus facile de configurer et d'assurer la maintenance du routeur, les utilisateurs avancés ont parfois besoin de configurer manuellement leur routeur. Soyez prudent lorsque vous modifiez des paramètres en utilisant cette méthode.

Configurer manuellement le routeur à l'aide d'un câble

• Branchez votre routeur.
• Branchez l'extrémité d'un câble Ethernet sur votre ordinateur et l'autre extrémité sur un port Ethernet (bleu) numéroté à l'arrière de votre routeur.
• Saisissez l'adresse « linksyssmartwifi.com » dans un navigateur.
• Cliquez sur « I have read and accepted the License Terms for using this software » (J'ai lu et j'accepte les conditions de licence d'utilisation de ce logiciel), lisez le contrat de licence, puis sélectionnez la case.
• Sélectionnez « I want to skip and configure my router manually » (J'aimerais ignorer cette étape et configurer mon routeur manuellement), puis cliquez sur Next (Suivant). (Si vous n'êtes pas connecté à Internet, cliquez sur Login (Se connecter) dans le coin inférieur droit de la page suivante, puis saisissez « admin » dans le champ Access Router (Accéder au routeur).

Configurer manuellement votre routeur via une connexion sans fil

• Branchez votre routeur et connectez votre modem en branchant un câble Ethernet sur le port INTERNET jaune à l'arrière du routeur.
  • Assurez-vous que le dispositif de communication sans fil de votre ordinateur est activé.
• Connectez-vous au réseau sans fil sécurisé portant le nom indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pouvez modifier le nom et le mot de passe du réseau ultérieurement.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation fournie avec votre périphérique.
• Saisissez l'adresse « linksyssmartwifi.com » dans un navigateur.
• Cliquez sur « I have read and accepted the License Terms for using this software » (J'ai lu et j'accepte les conditions de licence d'utilisation de ce logiciel), lisez le contrat de licence, puis sélectionnez la case.
• Sélectionnez I want to skip Setup and configure my router manually (J'aimerais ignorer cette étape et configurer mon routeur manuellement), puis cliquez sur Suivant. (Si vous n'êtes pas connecté à Internet, cliquez sur Login (Se connecter) dans le coin inférieur droit de la page suivante, puis saisissez « admin » dans le champ Access Router (Accéder au routeur).
• Si vous possédez un compte Linksys Smart Wi-Fi, saisissez vos données d'authentication. Si vous n'avez pas encore de compte, créez-en un. Cliquez sur Sign In (Se connecter).

- Saisissez le mot de passe administrateur de votre routeur. Le mot de passe par défaut est « admin ». Cliquez sur Sign In (Se connecter) et configurez les paramètres de votre routeur. Une fois les paramètres modifiés, cliquez sur Save (Enregistrer) et fermez la fenêtre du navigateur.

Astuce — Pour obtenir la description des paramètres, cliquez sur Help (Aide) en haut de l'écran.

Comment configurer manuellement votre connexion Internet

L'exécution du logiciel de configuration permet de configurer la connexion Internet de votre routeur. Sachez toutefois qu'avec certains FAI (fournisseurs d'accès à Internet), plus particulièrement en dehors des États-Unis, il sera peut-être nécessaire de configurer manuellement la connexion Internet de votre routeur.

Comment configurer les paramètres de connexion Internet de base

Connectez-vous à votre routeur et ouvrez une session en suivant les instructions indiquées à la section « Comment configurer manuellement votre routeur » sur cette page.

Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre pour afficher l'onglet Basic (Paramètres de base). Choisissez l'onglet Internet Settings (Paramètres Internet).

Paramètres de connexion Internet IPv6

L'IPv6 est un nouveau protocole IP qui utilise des en-têtes de paquet simplifiés et qui exige le standard de sécurité IPSec. Il offre également une meilleure prise en charge des IP mobiles et des périphériques informatiques.

Remarque — Pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, vous devez bénéficier du service IPv6 fourni par votre FAI. Pour en savoir plus sur ce service, adressez-vous à votre FAI.

Pour configurer manuellement les paramètres IPv6 de votre routeur :

1. Connectez le routeur à l'ordinateur à l'aide d'un câble Ethernet.
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

3. Sous Router Settings(Paramètres du routeur), cliquez surConnectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre.

4. Cliquez sur l'onglet Internet Settings (Paramètres Internet), puis sur/Pv6.

5. Cliquez sur Edit (Modifier).

Vous pouvez à présent modifier les paramètres suivants :

• IPv6 - Automatic (Automatique) — Sélectionnez Enabled (Activé) afin d'utiliser le protocole IPv6 pour tous les adressages réseau.
• DUID(ID d'utilisateur de périphérique) — Utilisé par DHCP pour identifier les clients réseau.
• 6rd Tunnel (Tunnel 6rd) — Permet à votre routeur d'envoyer des adresses IP IPv6 sur des réseaux IPv4. Pour activer cette option, vous devez d'abord désélectionner IPv6 - Automatic. Pour que votre routeur gère les paramètres 6rd Tunnel (tels que les préfixes et les masques d'adresse), réglez le paramètre 6rd Tunnel sur Automatic. Sélectionnez Manual (Manuel) pour modifier manuellement ces paramètres.
• Prefix (Préfixe) — Saisissez l'adresse de préfixe utilisée pour le tunnel fourni par votre FAI.
• Prefix Length (Longueur du préfixe) — Saisissez la longueur de préfixe utilisée pour le tunnel fourni par votre FAI.
• Border Relay (Relais frontière) — Saisissez l'adresse de relais frontière utilisée pour le tunnel fourni par votre FAI.
• IPv4 mask length (Longueur du masque IPv4) — Saisissez la longueur de masque d'adresse IPv4 utilisée pour le tunnel fourni par votre FAI.

Cliquez sur Apply (Appliquer) ou sur OK.

Comment associer plusieurs routeurs à votre compte Linksys Smart Wi-Fi

Pour associer un routeur supplémentaire à votre compte Linksys Smart Wi-Fi :

1. Exécutez le logiciel de configuration pour le routeur supplémentaire. Une fois la configuration effectuée, le système vous invite à créer un nouveau compte Linksys Smart Wi-Fi.
2. Plutôt que de créer un nouveau compte, cliquez sur Sign In (Se connecter) en bas de l'écran.
3. Saisissez le nom d'utilisateur et le mot de passe de votre compte Linksys Smart Wi-Fi d'origine, puis cliquez sur Sign In (Se connecter). Le routeur est alors ajouté à votre compte Linksys Smart Wi-Fi.

Pour configurer le nouveau routeur, connectez-vous à votre compte Linksys Smart Wi-Fi, puis sélectionnez le SSID (nom de réseau) du routeur dans la liste déroulante en haut de l'écran.

Comment exploiter au mieux votre routeur double bande

La raison principale qui pousse les gens à acheter un routeur double bande est de pouvoir bénéficier d'une bande passante suffisante pour diffuser de la vidéo en haute définition. Les utilisateurs veulent également s'assurer que leurs flux vidéo ne seront pas interrompus par le reste du trafic réseau sans fil. Pour exploiter au mieux votre routeur double bande, il est conseillé d'effectuer la mise à niveau de vos clients sans fil et de répartir votre trafic.

Mise à niveau de vos clients sans fil

Si vous possédez des adaptateurs réseau qui prennent en charge d'anciennes normes de réseau sans fil, comme le 802.11b, pensez à les mettre à niveau avec des adaptateurs réseau sans fil de norme N (802.11n). Les périphériques sans fil de norme B (802.11b) risquent de ralentir l'ensemble de votre réseau sans fil. Pour obtenir des performances optimales, tous vos périphériques sans fil doivent prendre en charge la norme sans fil N. Vous pourrez alors sélectionner l'option Wireless-N Only (Sans fil N uniquement) comme mode réseau ci-dessous.

Remarque — Si vous sélectionnez Wireless-N Only (Sans fil N uniquement), vous devrez peut-être régler temporairement vos paramètres réseau sur Mixed (Mixte) pour fournir l'accès aux invités dont le matériel ne prend pas en charge les réseaux sans fil de norme N.

Répartir votre trafic

La meilleure manière d'améliorer les performances multimédias de votre réseau sans fil consiste à répartir votre trafic sans fil sur les deux bandes du routeur (plages de fréquences radio). Votre routeur prend en charge les bandes de 2,4 GHz et 5 GHz qu'il traite comme deux réseaux sans fil distincts afin de mieux gérer le trafic.

Le moyen le plus courant de répartir le trafic sans fil consiste à utiliser la bande de 2,4 GHz pour les tâches Internet de base, comme la navigation sur le Web, le courrier électronique et le téléchargement, et à réserver la bande de 5 GHz à la diffusion de contenus multimédias.

Bien que la bande de 2,4 GHz puisse être plus encombrée à cause du trafic sans fil généré par vos voisins, elle est parfaitement adaptée au trafic Internet élémentaire non sensible à la latence comme le courrier électronique. Même si vous êtes connecté à votre propre réseau sans fil, vous partagez du temps de communication avec les réseaux voisins. La bande de 5 GHz est beaucoup moins encombrée que celle de 2,4 GHz et s'avère donc idéale pour la diffusion de contenus multimédias. Comme elle possède en outre un plus grand nombre de canaux disponibles, vous avez plus de chances de disposer de votre propre canal libre de toute interférence pour votre réseau sans fil.

Votre réseau double bande utilise par défaut le même nom de réseau sur les deux bandes de 2,4 GHz et de 5 GHz. Le moyen le plus facile de segmenter votre trafic consiste à renommer l'un de vos réseaux sans fil. Avec un nom descriptif distinct, vous pourrez vous connecter beaucoup plus facilement au bon réseau.

Comment contrôler l'accès à votre réseau

La procédure de configuration active par défaut la norme de sécurité standard WPA2 (Wi-Fi Protected Access 2).

Si vous choisissez de ne pas utiliser les fonctions de sécurité intégrées de votre routeur, vous pouvez toujours contrôler l'accès à votre réseau sans fil en faisant appel au filtrage MAC. Chaque périphérique réseau possède une adresse MAC (Media Access Control) unique composée de 12 chiffres. Le filtrage MAC vous permet de n'autoriser que les adresses MAC (périphériques) connues sur votre réseau. Vous avez également la possibilité d'exclure des adresses MAC spécifiques afin de leur interdire l'accès à votre réseau.

Astuce — Le filtrage MAC n'offre pas le meilleur niveau de sécurité. Le meilleur moyen de protéger votre réseau est d'utiliser le paramètre de sécurité WPA2 du routeur.

Exemple : comme chaque configuration de filtrage MAC est unique, cet exemple simplifié vous montre comment configurer le filtrage MAC pour n'autoriser qu'un seul périphérique à accéder au réseau.

Astuce— — Il est plus facile de sélectionner Allow (Autoriser) pour n'autoriser l'accès qu'à des périphériques connus que d'essayer d'utiliser Deny (Refuser) pour exclure des périphériques inconnus.

Pour configurer le filtrage MAC afin de n'autoriser qu'un seul périphérique à accéder à votre réseau :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Wireless (Sans fil). La page Wireless (Sans fil) s'ouvre.

3. Cliquez sur l'onglet MAC Filtering (Filtrage MAC).

1. Sélectionnez l'option Enabled (Activés) à côté de MAC Filters (Filtres MAC).

2. Cliquez sur Yes (Oui) lorsque le système vous demande si vous voulez continuer.

3. Sélectionnez Allow access for ONLY the listed MAC addresses (Autoriser l'accès UNIQUEMENT aux adresses MAC indiquées).

4. Cliquez sur Add MAC Address (Ajouter une adresse MAC). Saisissez l'adresse MAC dans la liste MAC Filter List (Liste de filtrage MAC) et cliquez sur Apply (Appliquer).

Comment renforcer la sécurité avec le pare-feu intégré

Les paramètres de pare-feu par défaut de votre routeur sont adaptés à la plupart des environnements domestiques. Aucune modification n'est nécessaire. Le pare-feu SPI (Stateful Packet Inspection) est activé par défaut et les requêtes Internet, ainsi que les requêtes IDENT, anonymes sont filtrées par défaut. Tous les filtres Web sont désactivés, car leur activation risque d'entraîner des problèmes pour les sites qui dépendent des contrôles ActiveX, de Java ou de cookies.

Si vous décidez de modifier vos paramètres de pare-feu, connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.) Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité). La page Security (Sécurité) s'ouvre pour afficher l'onglet Firewall (Pare-feu).

Security View and change router settings Firewall DMZ Apos and Gaming Firewall Internet filters IPv4 SPI firewall protection Enabled Filter anonymous Internet requests IPv6 SPI firewall protection Enabled Filter multicast VPN Passthrough Filter Internet NAT redirection IPSex Passthrough Enabled Filter ident (Port 113) PPTP Passthrough Enabled L2TP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting Ok Cancel Apply

Vous pouvez à présent modifier les paramètres suivants :

Pare-feu

- SPI firewall protection(Protection par pare-feu SPI) — Cette option vous aide à protéger votre réseau local contre les menaces Internet. Elle est activée par défaut. Ce paramètre est divisé en options IPv6 et IPv4, afin que chacune puisse être gérée séparément.

Attention — Gardez cette option activée pour assurer une meilleure protection de votre réseau.

Passthrough VPN:

• IPSec Passthrough (Passthrough IPSec) — IPSec (Internet Protocol Security) est une série de protocoles utilisés pour mettre en œuvre un échange de paquets sécurisé au niveau de la couche IP. Les clients VPN sur le réseau local peuvent établir un tunnel VPN IPSec à travers le routeur. Cette option est activée par défaut.
• PPTP Passthrough (Passthrough PPTP) — Le protocole PPTP (Point-to-Point Tunneling Protocol) permet d'établir un tunnel PPP (Point-to-Point Protocol) à travers un réseau IP. Les clients VPN sur le réseau local peuvent établir un tunnel VPN PPTP à travers le routeur. Cette option est activée par défaut.
• L2TP Passthrough (Passthrough L2TP) — Le protocole L2TP (Layer 2 Tunneling Protocol) permet d'établir des sessions point à point via Internet au niveau de la deuxième couche (liaison de données). Les clients VPN sur le réseau local peuvent établir un tunnel VPN L2TP à travers le routeur. Cette option est activée par défaut.

Filtres Internet :

• Filter anonymous Internet requests (Filtrer les requêtes Internet anonymes) — Ce filtre bloque les requêtes Internet provenant de sources inconnues, telles que les requêtes ping. Elle est activée par défaut.
• Filter multicast (Filtrer la multidiffusion) — La multidiffusion permet à une seule transmission d'atteindre simultanément plusieurs destinataires spécifiques sur votre réseau local. Sélectionnez cette option pour bloquer la multidiffusion. Cette option est désactivée par défaut.
• Filter Internet NAT redirection (Filtrer la redirection NAT Internet) — Ce filtre empêche tout ordinateur local d'utiliser une URL ou une adresse IP Internet pour accéder au serveur local. Sélectionnez cette option pour activer le filtre. Cette option est désactivée par défaut. Sur certains modèles de routeur, ce paramètre ne s'applique qu'à Internet IPv4.
• Filter ident (Port 133) (Filtrage ident) — Ce filtre interdit à des périphériques de balayer le port 133 à partir d'Internet. Elle est activée par défaut.

Astuce — Pour obtenir une description de ces paramètres, cliquez sur Help (Aide) en haut de la fenêtre.

Modification des paramètres de pare-feu IPv6

Le pare-feu IPv6 vous permet de personnaliser des services de port IPv6 pour diverses applications. Lorsque des utilisateurs envoient ces types de requêtes à votre réseau via Internet, le routeur autorise le transfert de ces requêtes aux ordinateurs appropriés.

Remarque — Pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, vous devez bénéficier du service IPv6 fourni par votre FAI. Pour en savoir plus sur ce service, adressez-vous à votre FAI.

Pour définir des paramètres de pare-feu IPv6 :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité). La page Security (Sécurité) s'ouvre sur l'onglet Firewall (Pare-feu).

Security View and change router settings Firewall DMZ Apps and Gaming Firewall Internet filters IPv4 SPI firewall protection Enabled Filter anonymous Internet requests. IPv6 SPI firewall protection Enabled Filter multicast VPN Passthrough Enabled Filter internet NAT redirection IPSec Passthrough Enabled Filter ident (Port 113) PPTP Passthrough Enabled UFTP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting Ok Cancel Apply

1. Cliquez sur Add IPv6 Firewall Setting (Ajouter des paramètres de pare-feu IPv6).

Vous pouvez à présent modifier les champs suivants :

• Description — Saisissez une description de l'application.
- Protocol (Protocole) — Sélectionnez TCP, UDP ou Both (Les deux), cette dernière option étant sélectionnée par défaut.
- IPv6 Address (Adresse IPv6) — Saisissez l'adresse IPv6 de l'ordinateur destiné à recevoir le trafic.
- Allow (Autoriser) — Sélectionnez la plage de port(s) utilisée par le trafic entrant.
- Enabled (Activé) — Sélectionnez cette option pour activer les services de port IPv6.

1. Cliquez sur Enregistrer. La liste est actualisée pour afficher les nouveaux paramètres.

Pour modifier un paramètre enregistré, cliquez sur Edit (Modifier) à côté du paramètre concerné.

Pour supprimer un paramètre enregistré, cliquez sur Delete(Supprimer) à côté du paramètre concerné.

Cliquez sur Apply (Appliquer) avant de quitter la page pour être sûr que les modifications sont enregistrées.

Comment configurer le serveur DHCP sur votre routeur

Votre routeur peut être utilisé comme serveur DHCP (Dynamic Host Configuration Protocol) pour attribuer automatiquement une adresse IP à chaque ordinateur ou périphérique de votre réseau. Le serveur DHCP est activé par défaut. Si vous avez déjà un serveur DHCP sur votre réseau ou que vous ne voulez pas utiliser votre routeur comme serveur DHCP, désactivez ce paramètre.

Pour configurer les paramètres de serveur DHCP de votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Local Network (Réseau local).

Pour désactiver le serveur DHCP, désélectionnez la case Enabled (Activé).

Laissez la case Enabled (Activé) sélectionnée pour modifier les paramètres suivants :

• Start IP address (Adresse IP de début)
• IP address range (Plage d'adresses IP), non modifiable
- Client lease time (Durée de bail du client)
• Static DNS values (Valeurs DNS statiques)
- WINS

• Maximum number of users (Nombre maximal d'utilisateurs)

Cliquez sur Apply (Appliquer).

Comment configurer des réservations DHCP

La réservation d'adresse via DHCP vous permet d'attribuer une adresse IP fixe et unique à un périphérique spécifique sur votre réseau. L'attribution d'une adresse IP fixe est un bon moyen de gérer des périphériques tels que les serveurs d'impression, les caméras Web, les imprimantes réseau et les consoles de jeux. Les adresses IP fixes sont également conseillées pour utiliser le transfert de connexion pour les périphériques qui doivent recevoir du trafic provenant d'Internet (voir « Comment configurer le transfert de connexion » à la page 61).

Pour configurer des réservations DHCP :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Local Network (Réseau local) puis sur DHCP Reservations (Réservations DHCP). La liste DHCP Reservations (Réservations DHCP) s'ouvre pour présenter les périphériques connectés au réseau et les réservations DHCP actuelles.

1. Cliquez sur la case Select (Sélectionner) à côté du périphérique pour lequel vous voulez faire une réservation, puis cliquez sur Add DHCP Reservation (Ajouter une réservation DHCP).
2. Cliquez sur Edit (Modifier) pour modifier les détails de la réservation ou sur Delete (Supprimer) pour supprimer la réservation.
3. Cliquez sur OK.

Astuce — Pour obtenir une description détaillée de chaque champ, cliquez sur Help (Aide) en haut de l'écran.

Comment accéder à votre réseau via Internet

Si vous souhaitez accéder à distance à un disque connecté à votre routeur ou afficher l'image d'une caméra Web installée sur votre réseau domestique, vous devez être en mesure de saisir facilement l'adresse de votre réseau dans un navigateur Web.

Lorsqu'elle est utilisée avec un fournisseur de service DDNS (Dynamic Domain Name System), la fonction DDNS de votre serveur vous permet de configurer un nom de domaine pour votre réseau, que vous pouvez ensuite utiliser pour retrouver facilement ce dernier sur Internet. Si votre FAI change l'adresse IP de votre réseau (ce qui peut arriver fréquemment), le fournisseur de service DDNS détecte ce changement d'adresse et continue à acheminer le trafic destiné à votre nom de domaine vers la nouvelle adresse.

Astuce — Avant de configurer des paramètres DDNS sur votre routeur, vous devez vous inscrire à un service DDNS auprès d'un fournisseur de service DDNS pris en charge par votre routeur.

Pour configurer le service DDNS :

1. Inscrivez-vous à un service DDNS sur www.dyndns.org.

Remarque — Prenez note de toutes les informations fournies par le fournisseur de service DDNS.

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité), puis cliquez sur l'onglet Apps and Gaming (Apps et Jeux). L'écran DDNS s'ouvre.
3. Sélectionnez ensuite votre fournisseur de service DDNS dans la liste déroulante Select a provider (Sélectionner un fournisseur) sous l'en-tête DDNS

1. Remplissez les champs à l'aide des informations fournies par votre fournisseur de service DDNS, puis cliquez sur OK

Pour accéder au réseau via Internet, saisissez le nom de domaine indiqué par le fournisseur de service DDNS.

Pour accéder à l'un de vos périphériques réseau à partir d'Internet :

1. Configurez le routeur afin qu'il utilise le transfert de connexion pour le périphérique (voir « Comment configurer le transfert de connexion pour un port unique » à la page 61). Prenez note du numéro de port utilisé pour le périphérique.

2. Saisissez le nom de domaine de votre réseau suivi d'un deux-points (:) et du numéro de port. Dans le cas d'une caméra réseau, par exemple, si le nom de domaine enregistré auprès de votre fournisseur de service DDNS est JoyeuxLapin.linksysnet.com et que votre webcam a été configurée pour utiliser le port 1024, vous devez saisir : JoyeuxLapin.linksysnet.com:1024

Comment cloner une adresse MAC

Sur les réseaux domestiques, chaque périphérique réseau possède une adresse (Media Access Control) MAC unique. Certains FAI enregistrent l'adresse MAC du périphérique (généralement un routeur ou un ordinateur) directement connecté au modem. Si l'adresse MAC de votre ordinateur est enregistrée auprès de votre FAI et que vous ne voulez pas la réenregistrer, vous pouvez la cloner (attribuer l'adresse MAC enregistrée de votre périphérique précédent au nouveau routeur). Pour utiliser l'adresse MAC d'un ancien routeur que vous remplacez par votre nouveau routeur, vous devez d'abord déterminer l'adresse MAC de l'ancien routeur, puis la saisir manuellement dans votre nouveau routeur.

Remarque — De nombreux FAI qui fournissent automatiquement des adresses IP dynamiques réinitialisent l'adresse MAC enregistrée dans le modem chaque fois que vous réinitialisez ce dernier. Si vous installez ce routeur pour la première fois, réinitialisez votre modem avant d'y connecter le routeur. Pour réinitialiser votre modem, débranchez le câble d'alimentation pendant environ une minute, puis rebranchez-le.

Pour cloner une adresse MAC à partir de votre ordinateur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité). La page Connectivity (Connectivité) s'ouvre.

3. Cliquez sur l'onglet Internet Settings (Paramètres Internet).

1. Cliquez sur Enabled (Activé) à côté de MAC Address Clone (Clonage d'adresse MAC).

2. Saisissez l'adresse MAC à 12 chiffres de votre ancien routeur, puis cliquez sur OK.

Comment établir une connexion au réseau de votre entreprise via un VPN

Les réseaux privés virtuels, ou VPN (de l'anglais Virtual Private Network), utilisent un réseau public, tel qu'Internet, pour établir des communications sécurisées entre un ordinateur distant et un autre réseau. Les entreprises fournissent souvent un accès VPN à leurs réseaux pour permettre à leurs employés de travailler à partir de bureaux éloignés ou durant leurs déplacements. La plupart des VPN d'entreprise utilisent Internet.

En général, une société qui veut créer un VPN installe une passerelle VPN sur son réseau d'entreprise. Les employés autorisés à travailler à distance se connectent à la passerelle VPN via Internet en utilisant le logiciel VPN et les méthodes de sécurité fournis par l'employeur. Les normes de sécurité et d'authentication mises en œuvre permettent de garantir une connexion sécurisée et un accès réservé aux utilisateurs autorisés.

Les paramètres VPN par défaut de votre routeur ont été configurés pour laisser passer (autoriser) les types de protocoles VPN les plus courants. Il n'est généralement pas nécessaire de les modifier.

Pour modifier vos paramètres de passthrough VPN :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings(Paramètres du routeur), cliquez sur Security(Sécurité). La page Security(Sécurité) s'ouvre sur l'onglet Firewall(Pare-feu).

1. Activez chacun des paramètres à modifier.

a. IPSec Passthrough (Passthrough IPSec) — IPSec (Internet Protocol Security) est une série de protocoles utilisés pour mettre en œuvre un échange de paquets sécurisé au niveau de la couche IP. Les clients VPN sur le réseau local peuvent établir un tunnel VPN IPSec à travers le routeur. Cette option est activée par défaut.
b. PPTP Passthrough (Passthrough PPTP) — le protocole PPTP (Point-to-Point Tunneling Protocol) permet d'établir un tunnel PPP (Point-to-Point Protocol) à travers un réseau IP. Les clients VPN sur le réseau local peuvent établir un tunnel VPN PPTP à travers le routeur. Cette option est activée par défaut.
c. L2TP Passthrough (Passthrough L2TP) — le protocole L2TP (Layer 2 Tunneling Protocol) permet d'établir des sessions point à point via Internet au niveau de la deuxième couche (liaison de données). Les clients VPN sur le réseau local peuvent établir un tunnel VPN L2TP à travers le routeur. Cette option est activée par défaut.

1. Cliquez sur OK pour enregistrer vos modifications.

Comment optimiser votre routeur pour les jeux et la téléphonie

Votre routeur est capable d'établir des priorités dans le trafic de données entre votre réseau et Internet. Il est possible d'améliorer les performances des applications les plus exigeantes fonctionnant en temps réel, telles que les applications de jeux en ligne, d'appels VoIP, de diffusion vidéo et de vidéoconférence, en attribuant des priorités aux différents flux multimédia.

Les paramètres d'établissement de priorités ne s'appliquent qu'au trafic de données vers Internet. Le routeur n'est pas en mesure de contrôler la qualité du trafic une fois qu'il a atteint Internet.

Astuce — Pour en savoir plus sur l'optimisation de votre routeur pour les jeux en ligne, voir « Transfert de connexion et déclenchement de connexion » à la page 60.

Pour configurer les priorités de flux multimédia :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Smart Wi-Fi Tools (Outils Smart Wi-Fi), cliquez sur Media Prioritization (Priorités des flux multimédia). L'écran Media Prioritization (Priorités des flux multimédia) s'ouvre.
3. Activez l'option Prioritization (Priorités) si elle n'est pas déjà activée
4. Faites glisser les périphériques prioritaires depuis la liste Normal Priority (Priorité normale) et déposez-les dans la liste High Priority (Priorité élevée).

1. Pour donner la priorité à une application ou à un jeu, sélectionnez son nom dans la liste déroulante, puis faites glisser l'icône à côté du nom et déposez-la dans la liste High Priority (Priorité élevée).

1. Si le nom de l'application ne figure pas dans la liste, cliquez sur Add a New Application... (Ajouter une nouvelle application) en bas du menu déroulant, puis ajoutez le nom.

Astuce — Pour ajouter une nouvelle application ou un nouveau jeu, vous devez connaître les ports et les protocoles qu'ils utilisent (consultez la documentation fournie avec l'application ou le jeu pour en savoir plus à ce sujet).

1. Cliquez sur Settings (Paramètres). L'écran Settings (Paramètres) s'ouvre.

2. Indiquez la bande passante descendante maximum sous « Downstream Bandwidth ». Le fait d'indiquer une bande passante inférieure à la bande passante réelle de votre routeur risque de limiter les performances.

3. Pour faciliter la gestion des priorités de trafic avec des périphériques prenant en charge le WMM, activez l'option WMM Support (Prise en charge de WMM).

Astuce — La prise en charge de WMM (Wi-Fi MultiMedia) est une fonctionnalité sans fil basée sur la norme IEEE 802.11e. Le WMM améliore la qualité des applications audio, vidéo et de téléphonie en établissant des priorités dans le trafic sans fil. Pour utiliser cette fonctionnalité, les périphériques clients sans fil de votre réseau doivent également prendre en charge le WMM.

1. Désactivez l'option No Acknowledgement (Aucune confirmation) pour que le routeur renvoie des données en cas d'erreur.

2. Cliquez sur OK.

Comment activer un service VoIP sur votre réseau

Le protocole VoIP (Voice over Internet Protocol) est une technologie permettant d'utiliser Internet comme interface pour les communications téléphoniques. Pour utiliser le protocole VoIP, vous devez disposer d'un compte auprès d'un fournisseur de service VoIP. Ce fournisseur de service VoIP fournit généralement un adaptateur téléphonique qui se connecte à votre réseau. Si vous n'utilisez pas votre réseau pour effectuer des appels téléphoniques, il n'est pas nécessaire de modifier les paramètres par défaut.

L'option Application Layer Gateway SIP (Passerelle de couche d'application du protocole SIP) autorise les paquets SIP, utilisés par certains fournisseurs de service VoIP, à traverser le pare-feu de votre routeur.

Pour configurer le service VoIP sur le routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Administration.

1. Sélectionnez la case SIP, sous Application Layer Gateway (Passerelle de couche d'application), si votre service VoIP utilise le protocole SIP.

OU

Désélectionnez la case SIP si votre service VoIP utilise d'autres solutions de traversée NAT, telles que STUN (Session Traversal Utilities for NAT), TURN (Traversal Using Relay NAT) ou ICE (Interactive Connectivity Establishment).

Remarque — Vous devrez peut-être vous adresser à votre fournisseur de service VoIP pour connaître le type de configuration de traversée NAT qu'il utilise.

Comment configurer le protocole UPnP

Avec l'interface UPnP (Universal Plug and Play), des périphériques connectés à un réseau peuvent se découvrir et créer automatiquement des configurations de fonctionnement. Voici des exemples de périphériques dotés de l'interface UPnP : webcams, applications de jeux en ligne et périphériques VoIP. L'option UPnP est activée par défaut.

Pour configurer l'interface UPnP :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Administration.

1. Pour utiliser le protocole UPnP, sélectionnez Enabled (Activé), l'option par défaut, à côté de UPnP.
2. Pour autoriser la modification des paramètres du routeur pendant l'utilisation du protocole UPnP, sélectionnez l'option Allow Users to Configure (Autoriser la configuration par les utilisateurs).
3. Pour empêcher des utilisateurs du réseau local de désactiver votre connexion Internet via UPnP, désélectionnez la case Allow users to disable Internet access (Autoriser les utilisateurs à désactiver l'accès à Internet).
4. Cliquez sur OK.

Comment utiliser un routeur comme point d'accès

Si vous disposez d'un espace important à couvrir avec votre signal sans fil ou si une partie de votre habitation reçoit un signal faible en raison d'interférences, vous pouvez utiliser ce routeur pour étendre la portée du réseau sans fil de votre ancien routeur.

Pour configurer votre nouveau routeur comme point d'accès :

1. Utilisez un câble réseau pour relier le port Internet de ce routeur au port Ethernet ou LAN du routeur connecté à votre modem.
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité), puis sur l'onglet Internet Settings (Paramètres Internet).
4. Cliquez sur IPv4.
5. Pour Type of Internet Connection (Type de connexion Internet) sélectionnez Bridge Mode (Mode Pont).
6. Cliquez sur Obtain an IPv4 address automatically (Obtenir une adresse IPv4 automatiquement), puis cliquez sur OK L'adresse IP LAN du nouveau routeur est modifiée et obtenue à partir du routeur connecté à votre modem.

Vous pouvez également utiliser votre ancien routeur pour étendre la portée de votre réseau sans fil. Comme il s'agit d'une procédure complexe, les instructions fournies supposent que vous disposiez d'une bonne connaissance de la mise en réseau.

Astuce — Consultez la documentation de votre ancien routeur. Certaines marques équipent leurs routeurs d'un commutateur placé sur le boîtier ou d'une option logicielle permettant de convertir le routeur en point d'accès. Si vous disposez de l'une de ces options, suivez les instructions de votre ancien routeur pour le convertir en points d'accès.

Prenez note des paramètres de votre nouveau routeur et appliquez certains d'entre eux à l'ancien routeur, afin qu'il puisse fonctionner comme point d'accès.

Pour afficher les paramètres de votre nouveau routeur :

1. Assurez-vous que votre nouveau routeur est connecté à Internet.
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Wireless (Sans fil). Prenez note des informations dans les champs suivants : Network name (SSID) (Nom de réseau), Password (Mot de passe), Security mode (Mode de sécurité) et Channel (Canal).
4. Sous Router Settings(Paramètres du réseau), cliquez surConnectivity(Connectivité), puis cliquez sur l'onglet Local Network (Réseau local). Prenez note de la plage d'adresses IP du serveur DHCP (par défaut, 192.168.1.100 à 192.168.1.149).

Pour utiliser votre ancien routeur comme point d'accès :

1. Votre ordinateur étant connecté à votre ancien routeur, connectez-vous à son utilitaire d'administration basé sur navigateur.

Remarque — Enregistrez vos modifications en cliquant sur Apply (Appliquer) après chacune des étapes ci-dessous.

1. Ouvrez la page de configuration du réseau local (LAN).
2. Dans le champ Router IP address (Adresse IP du routeur), saisissez une adresse IP inutilisée pour le réseau LAN de votre nouveau routeur.

Exemple : si l'adresse IP de votre nouveau routeur est 192.168.1.1, vous devez choisir une adresse IP sur le réseau 192.168.1.0. Vous pouvez choisir une adresse comprise entre 192.168.1.2 et 192.168.1.254. Vous devez exclure les adresses comprises dans la plage qui sera utilisée par le serveur DHCP de votre nouveau routeur (192.168.1.100 à 192.168.1.149). L'adresse 192.168.1.250 constituerait un choix sûr. Prenez note de cette adresse, car vous l'utiliserez pour gérer votre ancien routeur.

1. Dans le champ Subnet Mask (Masque de sous-réseau), saisissez « 255.255.255.0 » ou, si vous en avez la possibilité, sélectionnez ce masque de sous-réseau dans une liste déroulante.
2. Désactivez le serveur DHCP sur votre ancien routeur. (Étant donné que votre ancien routeur fonctionnera comme point d'accès plutôt que comme routeur, il ne faut pas qu'il distribue des adresses IP. Il ne peut y avoir qu'un seul serveur DHCP actif sur votre réseau et ce sera votre nouveau routeur.)

Pour reconfigurer le réseau sans fil sur votre ancien routeur :

1. Ouvrez la page de configuration du réseau sans fil.
2. Remplacez le nom du réseau (SSID) par celui de votre nouveau réseau. Le fait d'utiliser le même nom de réseau et les mêmes paramètres de sécurité vous permet de passer directement de votre nouveau routeur à l'ancien et vice versa.
3. Remplacez le mode de sécurité par celui de votre nouveau routeur.
4. Remplacez le mot de passe (parfois appelé clé prépartagée) de votre ancien routeur par celui du nouveau routeur.
5. Changez le canal sans fil pour adopter un canal qui ne provoque pas de conflit. Certains fabricants proposent une fonction Auto permettant de sélectionner automatiquement un canal sans fil qui n'interfère avec aucun réseau sans fil voisin. Si votre ancien routeur prend en charge ce type de fonction automatique, sélectionnez-la. Sinon, vous devrez peut-être sélectionner manuellement le canal sans fil sur votre ancien routeur. Le spectre de fréquences sans fil 2,4 GHz ne propose que trois canaux sans chevauchement : 1, 6 et 11. Sélectionnez un canal qui ne chevauche pas le canal sur lequel fonctionne votre nouveau routeur.

Exemple : si votre nouveau routeur fonctionne sur le canal 11, réglez l'ancien routeur sur le canal 1 ou 6.

1. Utilisez un câble réseau Ethernet pour relier l'un des ports LAN/Ethernet de l'ancien routeur à un port Ethernet du nouveau routeur.

Attention — Ne branchez pas ce câble sur le port Internet de votre ancien routeur. Vous risquez sinon de ne pas pouvoir configurer le routeur comme point d'accès sur le réseau actuel.

Comment placer votre nouveau routeur derrière un routeur existant

Le placement de votre nouveau routeur derrière un autre routeur peut s'avérer nécessaire pour plusieurs raisons :

Premier cas	Vous vous trouvez peut-être dans un bâtiment où la connexion Internet du propriétaire est partagée par tous les locataires. Vous devez dans ce cas placer votre routeur derrière celui du propriétaire, afin de créer votre propre réseau privé et d'isoler les ordinateurs de votre réseau du reste du bâtiment.
Deuxième cas	Vous partagez une connexion Internet au sein d'un immeuble de bureaux et vous voulez contrôler l'accès Internet ou le contenu accessible par vos employés.
Troisième cas	Vous possédez déjà un réseau dont vous voulez étendre la portée ou auquel vous voulez ajouter des capacités sans fil.
Quatrième cas	Vous voulez isoler des périphériques réseau plus anciens et moins sécurisés du reste du réseau.

Il est possible, dans la plupart des cas, d'ajouter facilement votre routeur à un réseau sans fil existant en exécutant Linksys Smart Wi-Fi. Si vous ne parvenez pas à configurer le routeur supplémentaire en suivant les instructions ci-dessous, reportez-vous à la section « Pour ajouter un autre routeur en vue de partager une connexion Internet t » à la page 56 ou « Pour étendre votre réseau ou lui ajouter des capacités sans fil » à la page 58.

Pour ajouter votre routeur à votre réseau sans fil existant :

1. Reliez le port Internet de votre routeur au port LAN/Ethernet de votre passerelle ou de votre routeur (en amont) existant.

2. Connectez-vous au réseau sans fil sécurisé portant le nom indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pouvez modifier le nom et le mot de passe du réseau ultérieurement lors de la configuration du routeur.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation fournie avec votre périphérique. Remarque : Vous n'aurez accès à Internet qu'après l'installation de votre routeur.

3. Ouvrez un navigateur Web et suivez les instructions pour terminer l'installation. Si les instructions ne s'affichent pas dans le navigateur Web, tapez linksyssmartwifi.com dans la barre d'adresse du navigateur.

4. A la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Linksys Smart Wi-Fi.

Remarque — Un e-mail de vérification vous sera envoyé dans le cadre de la procédure de configuration du routeur. À partir de votre réseau domestique, cliquez sur le lien figurant dans l'e-mail pour associer votre routeur au compte Linksys Smart Wi-Fi. Assurez-vous que le lien s'ouvre dans un navigateur Web pris en charge tel qu'Internet Explorer 8 ou ultérieur, Firefox 8 ou ultérieur, Google Chrome 10 ou ultérieur et Safari 5 (pour Mac) ou ultérieur.

Pour ajouter un autre routeur en vue de partager une connexion Internet (premier et deuxième cas ci-dessus) :

Remarque — Comme il s'agit d'une procédure complexe, les instructions fournies supposent que vous disposez d'une bonne connaissance de la mise en réseau.

1. Déterminez la plage d'adresses IP de votre réseau en amont (bureau ou bâtiment).

Pour déterminer la plage d'adresses au moyen d'un ordinateur Windows :

a. Connectez votre ordinateur au routeur de votre réseau en amont.
b. Cliquez sur Démarrer, Exécuter, saisissez CMD, puis cliquez sur OK La fenêtre de l'invite de commande est alors affichée.
c. Saisissez « ipconfig », puis appuyez sur Enter

Astuce — Bien qu'il existe plusieurs manières de déterminer l'adresse IP de votre ordinateur, cette méthode est rapide et relativement simple.

d. Prenez note de l'adresse IP. Dans cet exemple, l'adresse IP sera 192.168.100.192.

Pour déterminer la plage d'adresses au moyen d'un ordinateur Mac :

a. Connectez votre ordinateur au routeur de votre réseau en amont.
b. Cliquez sur Préférences système dans le Dock, cliquez sur Réseau, puis sur Ethernet (ou Ethernet USB) dans la fenêtre de gauche. Une fenêtre d'état du réseau est alors affichée.
c. Prenez note de l'adresse IP. Dans cet exemple, l'adresse IP est 192.168.100.139.

Exemple : les exemples ci-dessus montrent que les adresses IP en amont sont sur le réseau 192.168.100.0. (Le « 0 » désigne l'ensemble du réseau.) Il se peut que l'adresse de votre réseau en amont soit différente. Votre nouveau routeur Linksys possède par défaut l'adresse 192.168.1.1. Lorsque vous configurez un routeur derrière un autre, assurez-vous que le réseau local sur votre nouveau routeur est différent du réseau sur votre routeur en amont. Dans l'exemple ci-dessus, comme le réseau local par défaut sur votre routeur Linksys 192.168.1.0 se trouve sur un autre sous-réseau que le réseau du bureau 192.168.100.0, vous pouvez placer votre routeur Linksys derrière l'autre routeur.

1. Utilisez un câble réseau Ethernet pour relier l'un des ports LAN/Ethernet de votre réseau en amont au port Internet jaune de votre routeur.

12VDC Power 1 2 Ethernet 3 4 Internet USB

Attention — Veillez à connecter le réseau en amont au port Internet jaune de votre routeur, pas à l'un des ports Ethernet bleus. Si vous le connectez à un port Ethernet, vous risquez de créer des problèmes d'adressage IP pour le réseau du bureau.

Astuces — Les réseaux de bureau disposent souvent d'une prise murale équipée d'un port Ethernet que vous pouvez utiliser.

Si vous effectuez ce type d'installation au sein d'un environnement domestique (sans port mural), reliez l'un des ports LAN de votre routeur en amont au port Internet de votre routeur Linksys au moyen d'un câble réseau Ethernet.

Les ordinateurs connectés à votre nouveau routeur se trouvent maintenant sur le même réseau et sont isolés du réseau en amont. Vous avez toutefois toujours accès à Internet à travers le routeur en amont (par le biais de votre nouveau routeur). Comme deux routeurs se trouvent entre votre ordinateur et Internet, le trafic Internet passe par deux traductions d'adresses réseau. C'est ce que l'on appelle parfois une situation de « Double NAT ».

Vos ordinateurs peuvent également bénéficier des capacités intégrées de votre nouveau routeur, comme le contrôle parental. Pour obtenir davantage de contrôle sur le type de contenu auquel vos employés ou les membres de votre famille peuvent accéder, vous pouvez créer un compte sur un site de filtrage Internet tel que www.opendns.com ou www.bsecure.com Après avoir créé votre compte, utilisez le service DNS de ce site au lieu de celui de votre FAI.

Pour utiliser un service DNS externe :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Local Network (Réseau local).
4. Remplissez les champs Static DNS (DNS statique) avec les informations indiquées par votre fournisseur de service de filtrage de contenu.
5. Cliquez sur OK.

Pour étendre votre réseau ou lui ajouter des capacités sans fil (troisième et quatrième cas ci-dessus), effectuez l'une des opérations suivantes :

Remarque — Comme il s'agit d'une procédure complexe, les instructions fournies supposent que vous disposez d'une bonne connaissance de la mise en réseau.

1. Suivez les instructions ci-dessus pour ajouter un routeur afin de partager une connexion Internet.

Vous pourriez, par exemple, fournir un réseau sans fil distinct à vos enfants, afin de séparer leur trafic réseau sans fil du vôtre. Vous pourriez aussi isoler les deux réseaux, afin que les partages réseau de l'un ne soient pas visibles sur l'autre réseau. Dans ce cas, utilisez un câble Ethernet pour relier le port Internet du routeur en aval à l'un des ports LAN du routeur en amont. Assurez-vous que les sous-réseaux de réseau local sont différents sur les deux routeurs.

OU

1. Vous pouvez étendre votre réseau en transformant le routeur en aval en point d'accès. (Voir « Comment utiliser un routeur comme point d'accès » à la page 53.) Lorsque vous utilisez un routeur comme point d'accès, les ordinateurs connectés au point d'accès se trouvent sur le même sous-réseau IP que tous les autres périphériques connectés au routeur. Le partage de fichiers, d'imprimantes et de contenus multimédias est beaucoup plus facile si tous les périphériques se trouvent sur le même sous-réseau.

Comment rendre un périphérique accessible sur Internet

Si vous utilisez un serveur Web, un serveur de courrier ou une caméra Web, vous pourriez le rendre accessible sur Internet, afin que tout le monde puisse y accéder. Votre routeur comprend une fonction DMZ (de l'anglais « Demilitarized Zone » qui signifie zone démilitarisée) qui transfère tous les ports entrants présents sur l'interface WAN, à l'exception de ceux qui sont spécifiquement transférés, à une adresse IP ou une adresse MAC individuelle. Cette fonction n'est généralement pas utilisée, car elle présente un risque de sécurité majeur pour le périphérique placé en DMZ. En effet, comme il n'est protégé par aucun pare-feu intégré, filtre Internet ou filtre Web de routeur, il est exposé à toutes les attaques de pirates informatiques.

Un moyen bien plus sûr de rendre des périphériques accessibles sur Internet consiste à utiliser la fonction de transfert de connexion. Voir « Comment configurer le transfert de connexion » à la page 60

Pour placer un périphérique dans la DMZ :

1. Configurez votre périphérique avec une adresse IP statique. Pour obtenir de l'aide sur la configuration d'une adresse IP statique ou l'utilisation de la réservation DHCP, consultez la documentation de votre périphérique (voir « Comment configurer des réservations DHCP » à la page44).
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité), puis sur l'onglet DMZ

1. Cliquez sur le bouton DMZ pour l'activer.

2. Dans la section Source IP Address (Adresse IP source), sélectionnez Any IP Address (Toutes les adresses IP) pour permettre l'accès à votre périphérique placé en DMZ à partir de n'importe quelle adresse Internet ou sélectionnez Specified Range (Plage spécifiée) et saisissez une plage d'adresses sources autorisées.

3. Dans la section Destination IP Address (Adresse IP de destination), saisissez les trois derniers chiffres de l'adresse IP du périphérique qui sera placé en DMZ. Le reste de l'adresse IP est déjà renseigné.

OU

Si vous voulez utiliser l'adresse MAC à 12 chiffres du périphérique au lieu de configurer une réservation d'adresses DHCP, vous pouvez remplacer l'étape 6 par les opérations suivantes :

1. Dans la section Destination IP Address (Adresse IP de destination), sélectionnez MAC Address (Adresse MAC), puis cliquez sur View DHCP Client Table(Afficher le tableau client DHCP). L'écran DHCP Client Table (Tableau client DHCP) s'ouvre.

1. Cliquez sur Select (Sélectionner) à côté du périphérique que vous voulez placer en DMZ, puis cliquez sur Close (Fermer). L'adresse MAC correspondante est copiée dans le champ MAC Address (Adresse MAC).

2. Cliquez sur OK.

Transfert de connexion et déclenchement de connexion

Comment configurer le transfert de connexion

Le transfert de connexion est une fonction qui permet de rediriger le trafic arrivant sur un ou plusieurs ports spécifiques en provenance d'Internet vers un port ou un périphérique spécifique de votre réseau local.

Configurer le transfert de connexion pour :

- un seul port (voir « Comment configurer le transfert de connexion pour un seul port » ci-dessous sur cette page);

• plusieurs ports (voir « Comment configurer le transfert de connexion pour plusieurs ports » à la page 62)
• une plage de ports (voir « Comment configurer le transfert de connexion pour une plage de ports »), à la page 63)

Comment configurer le transfert de connexion pour un seul port

Le transfert de connexion vers un seul port réachemine le trafic arrivant sur un port spécifique en provenance d'Internet vers un périphérique de votre réseau local. Il peut, par exemple, servir à réacheminer des requêtes Web arrivant généralement sur le port 80 vers un serveur Web.

Astuce — Pour obtenir des informations sur les ports et les protocoles utilisés, consultez la documentation du périphérique.

Pour configurer le transfert de connexion vers un seul port :

1. Suivez les instructions de votre périphérique afin de le configurer avec une adresse IP statique ou d'utiliser une réservation DHCP pour lui attribuer une adresse permanente (voir « Comment configurer des réservations DHCP » à la page 44).
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).
4. Cliquez sur l'onglet Apps and Gaming (Apps et jeux).
5. Cliquez sur Single Port Forwarding (Transfert de connexion unique). L'écran Single Port Forwarding (Transfert de connexion unique) s'ouvre.
6. Cliquez sur Add a new Single Port Forwarding (Ajouter un nouveau transfert de connexion unique).
7. Saisissez un nom descriptif dans le champ Application name (Nom de l'application).
8. Saisissez le numéro du port externe (pas toujours nécessaire) dans le champ External Port (Port externe).
9. Saisissez le numéro du port interne (pas toujours nécessaire) dans le champ Internal Port (Port interne).
10. Dans la liste déroulante Protocol (Protocole), sélectionnez TCP, UDP ou Both (Les deux), cette dernière option étant sélectionnée par défaut.
11. Dans le champ Device IP# (N° IP du périphérique), indiquez l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous voulez transférer le trafic Internet.
12. Sélectionnez Enabled(Activé), puis cliquez sur Save(Enregistrer). Si vous ne souhaitez pas utiliser le transfert de connexion, mais que vous voulez tout de même conserver l'information dans le tableau, désélectionnez la case.

Comment configurer le transfert de connexion pour plusieurs ports

Certaines applications nécessitent le transfert de connexion de plusieurs ports. C'est le cas par exemple du logiciel VNC (Virtual Network Computing) qui vous permet d'utiliser votre ordinateur à distance à partir de n'importe quel endroit sur Internet. Pour effectuer le transfert de connexion de plusieurs ports, vous devez créer des entrées supplémentaires afin de transférer des ports supplémentaires vers la même adresse IP.

Exemple : vous voulez configurer votre ordinateur afin de pouvoir y accéder à distance à l'aide du logiciel VNC. VNC utilise par défaut les ports TCP 5800 et 5900.

Pour configurer le transfert de connexion unique pour plusieurs ports :

1. Assurez-vous que le logiciel que vous voulez utiliser a été installé sur un ordinateur connecté en réseau.
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Configurez une réservation DHCP pour l'adresse IP de l'ordinateur sur lequel vous avez installé le logiciel. (Voir « Comment configurer le serveur DHCP sur votre routeur » à la page 43.)
4. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).
5. Cliquez sur l'onglet Apps and Gaming (Apps et jeux).
6. Cliquez sur Single Port Forwarding (Transfert de connexion unique). L'écran Single Port Forwarding (Transfert de connexion unique) s'ouvre.
7. Cliquez sur Add a new Single Port Forwarding (Ajouter un nouveau transfert de connexion unique).
8. Saisissez un nom descriptif dans le champ de nomApplication.
9. Saisissez le même numéro de port dans les champs External Port (Port externe) et Internal Port (Port interne).
10. Dans la liste déroulante Protocol (Protocole), sélectionnez TCP, UDP ou Both (Les deux), cette dernière option étant sélectionnée par défaut.
11. Dans le champ Device IP# (N° IP du périphérique), saisissez l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous voulez transférer le trafic Internet.
12. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser le transfert de connexion, mais que vous souhaitez tout de même conserver l'information dans le tableau, désélectionnez la case.

Remarque — Si vous voulez exécuter un logiciel de type VNC sur plusieurs ordinateurs, vous devez reconfigurer les ports par défaut utilisés par VNC sur chaque ordinateur supplémentaire. Vous devez ensuite créer des entrées de transfert de connexion supplémentaires pour chaque ordinateur supplémentaire. Pour obtenir de l'aide à ce sujet, consultez la documentation de votre logiciel.

Comment configurer le transfert de connexion pour une plage de ports

Certaines applications nécessitent le transfert de connexion vers une plage de ports.

Exemple : vous voulez configurer votre ordinateur pour utiliser le logiciel BitTorrent, une application très répandue de partage de fichiers peer-to-peer. BitTorrent utilise par défaut le port 6881. Si ce port est occupé, le client BitTorrent à l'origine de la demande tente d'utiliser le port suivant. La configuration la plus courante pour les routeurs domestiques avec un seul ordinateur BitTorrent consiste à configurer le transfert de connexion en utilisant une plage de ports allant de 6881 à 6889.

Pour configurer le transfert de connexion pour une plage de ports :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Configurez une réservation DHCP pour l'adresse IP de l'ordinateur sur lequel vous avez installé le logiciel. (Voir « Comment configurer le serveur DHCP sur votre routeur » à la page 43.) Dans cet exemple, l'adresse IP de l'ordinateur de bureau sur lequel un client BitTorrent est installé est 192.168.1.140.
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).
4. Cliquez sur l'onglet Apps and Gaming (Apps et jeux).
5. Cliquez sur Port Range Forwarding (Transfert de connexion de plage de ports). L'écran Port Range Forwarding (Transfert de connexion de plage de ports) s'ouvre.

1. Cliquez sur Add a new Port Range Forwarding (Ajouter un nouveau transfert de connexion de plage de ports).
2. Saisissez un nom descriptif dans le champ Application name (Nom de l'application).
3. Indiquez la plage de ports dans les champs Start \~ End Port (Port de début - fin). Dans cet exemple, la plage est « 6881 - 6889 ».
4. Sélectionnez TCP comme protocole.
5. Dans le champ Device IP# (N° IP du périphérique), saisissez l'adresse IP du périphérique exécutant le logiciel. Dans cet exemple, cela revient à saisir « 140 ».
6. Sélectionnez Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser le transfert de connexion d'une plage de ports, mais que vous souhaitez tout de même conserver l'information dans le tableau, désélectionnez la case.

Astuces — Pour exécuter un logiciel tel que BitTorrent sur plusieurs ordinateurs de votre réseau, vous devez créer des entrées supplémentaires contenant une plage de ports unique comme illustré ci-dessus. BitTorrent ne fonctionne qu'avec les ports compris entre 6881 et 6999.

En fonction du logiciel de pare-feu de votre ordinateur, vous devrez peut-être ouvrir une plage de ports dans votre pare-feu pour que le logiciel qui utilise le transfert de connexion puisse fonctionner correctement.

Comment configurer le déclenchement de connexion pour les jeux en ligne

Le déclenchement de connexion permet au routeur de contrôler les données sortantes de numéros de port spécifiques. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur, afin que lorsque les données demandées transitent de nouveau par le routeur, elles soient redirigées vers le périphérique approprié. Le déclenchement de connexion peut par exemple servir à activer un casque USB ou Bluetooth pour des jeux ou des conversations en ligne.

Pour configurer le déclenchement de connexion pour plusieurs entrées :

1. Consultez la documentation de votre périphérique pour obtenir des informations sur les ports utilisés.
2. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
3. Sous Router Settings (Paramètres du routeur), cliquez sur Security (Sécurité).

4. Cliquez sur l'onglet Apps and Gaming (Apps et jeux).

5. Cliquez sur Port Range Triggering (Déclenchement de connexion). L'écran Port Range Triggering (Déclenchement de connexion) s'ouvre.

1. Cliquez sur Add a new Port Range Triggering (Ajouter un nouveau déclenchement de connexion).

2. Saisissez un nom descriptif (tel que « Casque PS3 ») dans le champ Device or Application (Périphérique ou application).

3. Pour les ports uniques, saisissez le même numéro de port dans les champs Triggered range (Connexion sortante déclenchée) et Forwarded range (Connexion entrante transférée).

4. Pour les plages de ports, saisissez les mêmes plages de numéros dans chaque ensemble de champs Triggered Range (Connexion sortante déclenchée) et Forwarded Range (Connexion entrante transférée).

5. Sélectionnez la case Enabled (Activé), puis cliquez sur Save (Enregistrer). Si vous ne voulez pas utiliser le déclenchement de connexion, mais que vous souhaitez tout de même conserver l'information dans le tableau, désélectionnez la case.

Maintenance et surveillance

Comment sauvegarder et restaurer la configuration de votre routeur

La configuration de votre routeur est une information précieuse qu'il est conseillé de sauvegarder. Votre routeur peut contenir un grand nombre de paramètres personnalisés. Ces paramètres sont effacés lorsque vous réinitialisez votre routeur afin de rétablir ses paramètres d'usine. Vous devez alors les réintroduire manuellement. La restauration de ces paramètres est un jeu d'enfant si vous avez pris soin de sauvegarder préalablement la configuration de votre routeur.

Remarque — La configuration du routeur ne peut être sauvegardée que localement (pas à distance).

Pour sauvegarder la configuration de votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics.

1. Sous Router configuration (Configuration du routeur), cliquez sur Backup (Sauvegarde).
2. Choisissez un emplacement pour votre fichier, puis cliquez sur Save (Enregistrer).

Astuce — Pour enregistrer plusieurs fichiers de sauvegarde, veillez à inclure la date de sauvegarde dans le nom du fichier au moment de l'enregistrement.

Pour restaurer la configuration de votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics.
4. Sous Router configuration (Configuration du routeur), cliquez sur Restore (Restaurer). La boîte de dialogue Restore Router Configuration (Restaurer la configuration du routeur) s'ouvre.
5. Cliquez sur Choose File (Sélectionner un fichier) pour naviguer jusqu'à l'emplacement de votre fichier de configuration, sélectionnez le fichier, puis cliquez sur Open (Ouvrir).
6. Pour restaurer la configuration, cliquez sur Start to Restore (Commencer la restauration).

Comment mettre le micrologiciel de votre routeur à niveau

Linksys peut publier occasionnellement des mises à niveau de micrologiciel destinées à corriger certains problèmes ou à ajouter des fonctionnalités à votre routeur.

Important — N'interrompez jamais le processus de mise à niveau. Évitez à tout prix d'éteindre le routeur ou d'appuyer sur le bouton de réinitialisation pendant la mise à niveau. Cela risque d'endommager le routeur de manière permanente.

Astuces — Votre routeur recherche automatiquement les mises à jour disponibles et les installe par défaut. Utilisez les instructions ci-dessous uniquement si la mise à jour automatique du micrologiciel a été désactivée.

Pour mettre le micrologiciel de votre routeur à niveau :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).
3. Cliquez sur l'onglet Basic (Paramètres de base).
4. Sous Firmware Update (Mise à jour du micrologiciel), cliquez sur Check for Updates (Rechercher les mises à jour).
5. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Astuce — Pour que votre routeur recherche automatiquement des mises à jour et les installe lui-même, sélectionnez Automatic(Automatique) sous Router Firmware Update (Mise à jour du micrologiciel du routeur).

Comment restaurer les paramètres d'usine

Si vous avez suivi les instructions de dépannage proposées et que votre réseau ne fonctionne toujours pas, vous devrez peut-être restaurer les paramètres d'usine du routeur. Pour rétablir les paramètres d'usine de votre routeur, vous pouvez utiliser le bouton de réinitialisation (Reset) situé sur le routeur ou dans l'interface Linksys Smart Wi-Fi.

Pour réinitialiser votre routeur à l'aide du bouton de réinitialisation :

ATTENTION — Chaque fois que vous redémarrez le routeur, tous les fichiers journaux non enregistrés sont effacés.

- Assurez-vous que votre routeur est branché sur le secteur et allumé, puis maintenez le bouton de réinitialisation (Reset) situé à l'arrière du routeur enfoncé jusqu'à ce que le voyant d'alimentation se mette à clignoter.

Pour rétablir les paramètres d'usine de votre routeur à l'aide de Linksys Smart Wi-Fi :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics.
4. Sous Factory reset (Rétablissement des paramètres par défaut), cliquez sur Reset (Réinitialiser).

1. Cliquez sur Yes (Oui) pour confirmer. Tous les paramètres et les fichiers journaux sont alors effacés et les paramètres d'usine (par défaut) du routeur sont rétablis.

Comment vérifier l'état de votre routeur

L'écran d'état du routeur vous indique si vous êtes connecté à Internet de manière sécurisée et vous montre l'état des périphériques connectés sur votre réseau.

Pour vérifier l'état de votre routeur :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).

3. Cliquez sur l'onglet Status (État). Des informations détaillées sur l'état de votre réseau sont alors affichées.

Astuce—Pour obtenir une description détaillée de chaque champ, cliquez sur Help (Aide) en haut de l'écran.

Troubleshooting Troubleshootrouter settings Status Diagnostics Logs Devices Report Name MAC address IPv4 address Connection RE6700-B7F C0:50:27.83:E8.7F 192.168.1.124 LAN 47LW060G-UA E8:5B:58.47:80:C4 192.168.1.146 LAN Christopher's iPad A4:57:00.B9:89:9F 192.168.1.123 Wireless Name MAC address IPv6 address Connection Refresh Open in browser Print DHCP client table Ok

1. Pour afficher la liste des périphériques réseau connectés, cliquez sur Devices (Périphériques). Pour afficher un rapport complet sur l'état de votre réseau, cliquez sur Report (Rapport).

2. Cliquez sur OK pour fermer l'écran.

Comment éteindre les voyant d'état du port Ethernet

Les voyants de votre routeur peuvent s'avérer gênants en fonction de l'endroit où l'appareil est installé dans votre habitation. Vous pouvez éteindre ces voyants via Linksys Smart Wi-Fi.

Pour éteindre les voyants :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)

2. Sous Router Settings (Paramètres du routeur), cliquez sur Connectivity (Connectivité).

3. Cliquez sur l'onglet Basic (Paramètres de base).

4. Sous Activity Lights (Voyants d'activité), cliquez sur le bouton ON/OFF.

Comment tester votre connexion Internet

Votre routeur comprend deux tests de diagnostic (Ping et Trace route) qui vous permettent de vérifier vos connexions réseau, vos périphériques réseau et votre connexion Internet.

Pour établir le diagnostic de votre connexion Internet :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics.

Pour vérifier s'il est possible de joindre une adresse, effectuez les opérations suivantes :

1. Sous Ping IPv4 (IPv4 Ping), saisissez une adresse IP ou une URL dans le champ IP ou Host name (Nom d'hôte).
2. Sélectionnez un nombre de ping dans la liste déroulante Number to ping (Nombre de Ping).
3. Cliquez sur Start to Ping (Démarrer le test Ping). Une fenêtre s'ouvre pour afficher les résultats du test Ping. Une réponse est indiquée pour chaque test Ping réussi.

Remarque — Le fait qu'une URL Internet ne réponde pas au test Ping ne signifie pas nécessairement que le site concerné est hors-ligne. Pour des raisons de sécurité, certains sites sont configurés pour ne pas répondre aux requêtes Ping.

Pour déterminer l'itinéraire emprunté par les paquets de données entre votre routeur et une adresse spécifique :

1. Sous Trace route (Déterminer l'itinéraire), saisissez une adresse dans le champ IP ou Host name (Nom d'hôte).

2. Cliquez sur Start to Traceroute (Démarrer le test de détermination d'itinéraire). Une fenêtre s'ouvre pour présenter les résultats du test.

traceroute Details traceroute to 192.168.1.136 (192.168.1.136), 30 hops max, 38 byte packets 1 android-29233sea)fa53399.hsd1.pa.comcast.net (192.168.1.136) 33.676 ms 2.232 m Trace complete Stop Close

Comment configurer et utiliser les fichiers journaux

Votre routeur est capable d'assurer le suivi de tout le trafic de votre connexion Internet et d'enregistrer ces informations dans des fichiers journaux.

Pour activer les fichiers journaux et les consulter :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Logs (Fichiers journaux).

1. Pour activer les fichiers journaux, cliquez sur le bouton à côté de l'option Enable Logs (Activer les fichiers journaux).

Vous pouvez consulter les fichiers journaux directement dans la liste, les ouvrir dans une fenêtre de navigateur séparée ou les imprimer.

Dépannage

Ce chapitre peut vous aider à résoudre les problèmes courants d'installation et de connexion à Internet. Pour toute aide supplémentaire, adressez-vous à notre service d'assistance technique primé, à l'adresse linksys.com/support/EA2750.

La configuration de votre routeur a échoué

Si Linksys Smart Wi-Fi n'a pas terminé l'installation, vous pouvez opter pour l'une des solutions suivantes :

- Appuyez sur le bouton de réinitialisation avec un trombone déplié ou une épingle et tenez-le enfoncé jusqu'à ce que le voyant se mette à clignoter (environ 10 secondes). Installez à nouveau le routeur.

Reset Réinitialization LINKSYS

- Désactivez temporairement le pare-feu de votre ordinateur (voir les instructions du logiciel de sécurité pour obtenir de l'aide à ce sujet). Installez à nouveau le routeur.

• Si vous avez un autre ordinateur, utilisez cet ordinateur pour installer à nouveau le routeur.

Message de type Votre câble Internet n'est pas branché

Si vous obtenez un message de type « Votre câble Internet n'est pas branché » lorsque vous essayez de configurer votre routeur, suivez les instructions de dépannage ci-dessous.

- Assurez-vous qu'un câble Ethernet ou Internet (ou un câble identique à celui fourni avec votre routeur) est correctement connecté entre le port jaune Internet à l'arrière du routeur et le port approprié de votre modem. Sur le modem, ce port s'appelle généralement Ethernet, mais il peut également être nommé Internet ou WAN.

12VDC Power 1 2 Ethernet 3 4 Internet USB

• Assurez-vous que votre modem est connecté à la source d'alimentation et allumé. S'il possède un interrupteur d'alimentation, assurez-vous qu'il est en position « ON » ou « I » (plutôt que O).
• Si votre service Internet est de type câble, assurez-vous que le port CABLE du modem câble est raccordé au câble coaxial fourni par votre FAI.

- Si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique DSL est raccordée au port DSL du modem.

- Si votre ordinateur a déjà été connecté à votre modem avec un câble USB, débranchez le câble USB. Installez à nouveau le routeur.

Message de type Impossible d'accéder à votre routeur

Vous devez être connecté à votre réseau pour accéder à votre routeur. Si vous disposez d'un accès Internet sans fil, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur.

Pour résoudre le problème sur les ordinateurs Windows*:

1. Cliquez sur l'icône de réseau sans fil située sur le Bureau Windows, dans la barre d'état système de l'ordinateur.
2. Cliquez sur Afficher les réseaux sans fil disponibles. La liste des réseaux disponibles s'affiche.
3. Cliquez sur le nom de votre réseau, Cliquez sur Connexion. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau sans fil du routeur Linksys EA2750, à savoir « BronzeEagle » dans notre exemple, est affiché en surbrillance.

1. Si vous êtes invité à entrer une clé réseau, saisissez votre mot de passe (Security Key) dans les champs Network key (Clé réseau) et Confirm network key (Confirmer la clé réseau). Cliquez sur Connexion.
2. Votre ordinateur se connectera au réseau, et vous devriez être en mesure d'accéder au routeur.

*Selon votre version de Windows, il se peut que les termes ou les icônes affichés soient différents de ce qui est indiqué dans ces instructions.

Pour résoudre un problème sur un ordinateur Mac :

1. Dans la barre de menus située en haut de l'écran, cliquez sur l'icône Wi-Fi. La liste des réseaux sans fil s'affiche. Le Smart Wi-Fi Linksys attribue automatiquement un nom à votre réseau.
2. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau sans fil du routeur Linksys EA2750, à savoir BronzeEagle dans notre exemple, est affiché en surbrillance.
3. Cliquez sur le nom du réseau sans fil de votre routeur Linksys EA2750 (« BronzeEagle » dans cet exemple).
4. Saisissez le mot de passe (Security Key) de votre réseau sans fil dans le champ Password (Mot de passe). Cliquez sur OK.

Après la configuration

Internet semble inaccessible

Si votre routeur ne parvient pas à communiquer avec Internet, cela peut se traduire par l'apparition d'un message de type « Impossible d'ouvrir [adresse Internet] » dans votre navigateur Web. Si vous êtes sûr que l'adresse Internet est correcte et que vous avez essayé plusieurs autres adresses Internet valides en obtenant le même résultat, il se peut qu'il y ait un problème de communication entre votre routeur et votre FAI ou votre modem.

Essayez la solution suivante :

• Assurez-vous que tous vos câbles réseau et vos câbles d'alimentation sont correctement branchés.
  • Assurez-vous que la prise électrique sur laquelle votre routeur est branché est sous tension.
  • Redémarrez votre routeur.
• Prenez contact avec votre FAI pour savoir s'il y a eu des pannes de courant dans votre quartier.

La méthode la plus courante pour dépanner votre routeur consiste à l'éteindre puis à le rallumer. Cela lui permet alors de recharger ses paramètres personnalisés afin que les autres périphériques (tels que le modem) puissent le détecter à nouveau et communiquer avec lui. Ce processus est appelé « redémarrage ».

Pour redémarrer votre routeur en utilisant le cordon d'alimentation :

1. Débranchez le cordon d'alimentation du routeur et du modem.
2. Attendez dix secondes, puis rebranchez le cordon d'alimentation sur le modem. Assurez-vous qu'il est bien sous tension.
3. Attendez que le voyant « en ligne » du modem s'arrête de clignoter (environ deux minutes). Rebranchez le cordon d'alimentation sur le routeur.
4. Attendez que le témoin d'alimentation s'arrête de clignoter. Patientez deux minutes avant d'essayer de vous connecter à Internet à partir d'un ordinateur.

Pour redémarrer votre routeur via Linksys Smart Wi-Fi :

1. Connectez-vous à Linksys Smart Wi-Fi. (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 10.)
2. Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).
3. Cliquez sur l'onglet Diagnostics.
4. Sous Reboot (Redémarrage), cliquez sur Reboot (Redémarrer).

1. Cliquez sur Yes (Oui). Le routeur redémarre. Pendant le redémarrage du routeur, tous les périphériques connectés perdront leur connexion Internet et se reconnecteront automatiquement une fois que le routeur sera à nouveau prêt.

L'interface Linksys Smart Wi-Fi ne s'ouvre pas dans votre navigateur Web

Les versions récentes des navigateurs Web les plus courants sont compatibles avec Linksys Smart Wi-Fi.

• Internet Explorer 8 ou version ultérieure
• Firefox 8 ou version ultérieure
  • Google Chrome 35 ou version ultérieure
  • Safari 5 ou version ultérieure

Vous ne parvenez pas accéder à l'interface Linksys Smart Wi-Fi

Pour accéder directement à votre routeur, voir « Comment configurer manuellement votre routeur » à la page 35.

Aucune des options de dépannage proposées ne fonctionne

Si vous avez essayé toutes les options de dépannage précédentes et que votre réseau ne fonctionne toujours pas, il se peut que vous deviez rétablir les paramètres d'usine de votre routeur (qui correspondent aux paramètres les plus courants utilisés dans les réseaux domestiques). Comme la réinitialisation du routeur efface tous vos paramètres personnels, vous devrez les réintroduire une fois l'opération effectuée. Nous vous recommandons de sauvegarder votre configuration avant de rétablir les paramètres d'usine de votre routeur. Voir « Comment sauvegarder et restaurer la configuration de votre routeur » à la page 65.

Pour rétablir les paramètres d'usine de votre routeur, vous pouvez utiliser le bouton de réinitialisation (Reset) situé sur le routeur ou dans l'interface Linksys Smart Wi-Fi. Pour obtenir des instructions à ce sujet, voir « Comment restaurer les paramètres d'usine » à la page 67.

Spécifications

Linksys EA2750

Nom du modèle Routeur Linksys Smart Wi-Fi N600

Description Routeur double bande N avec Gigabit et 1 port USB

Référence du modèle EA2750

Vitesse des ports 10/100/1000 Mbit/s (Gigabit Ethernet)

Fréquence radio : 2,4 GHz et 5 GHz

Nombre d'antennes 2 antennes externes (interchangeables)

Ports Alimentation, 1 USB 2.0, Internet, Ethernet (1-4),

Boutons Reset (Réinitialisation), Wi-Fi Protected Setup, alimentation

Voyants sur le panneau arrière Ethernet (1-4), INTERNET, Wi-Fi Protected Setup, USB, alimentation

UPnP Compatible

Fonctions de sécurité WEP, WPA2, RADIUS

Configuration binaire de la clé de Cryptage jusqu'à 128 bits sécurité

Systèmes de fichiers pris en FAT, NTFS et HFS+ charge

Navigateurs pris en charge Internet Explorer 8 ou supérieur, Firefox 4 ou supérieur, Google Chrome 10 ou supérieur et Safari 4 ou supérieur

Conditions environnementales

Dimensions 225,5 x 158 x 32,75 mm sans les antennes (8,87 x 6,22 x 1,29 pouces)

Poids de l'unité 298 g (10,51 onces)

Alimentation 12 V, 1 A

Certifications FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, Windows 8

Température de fonctionnement 0 à 40 °C (32 à 104 °F)

Température de stockage -20 à 60 °C (-4 à 140 °F)

Humidité en fonctionnement 10 % à 80 % d'humidité relative, sans condensation

Humidité de stockage 5 à 90 %, sans condensation

Remarques :

Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur Linksys.com/support/EA2750.

Les caractéristiques sont sujettes à modification sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment la capacité du réseau sans fil, le débit de données, la portée et la couverture. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.

Visitez linksys.com/support/EA2750 pour bénéficier de notre service d'assistance technique primé.

BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs.

© 2016 Belkin International, Inc. et/ou ses filiales. Tous droits réservés.

LINKSYS
