MODE D'EMPLOI THAC 1906 OF EINHELL

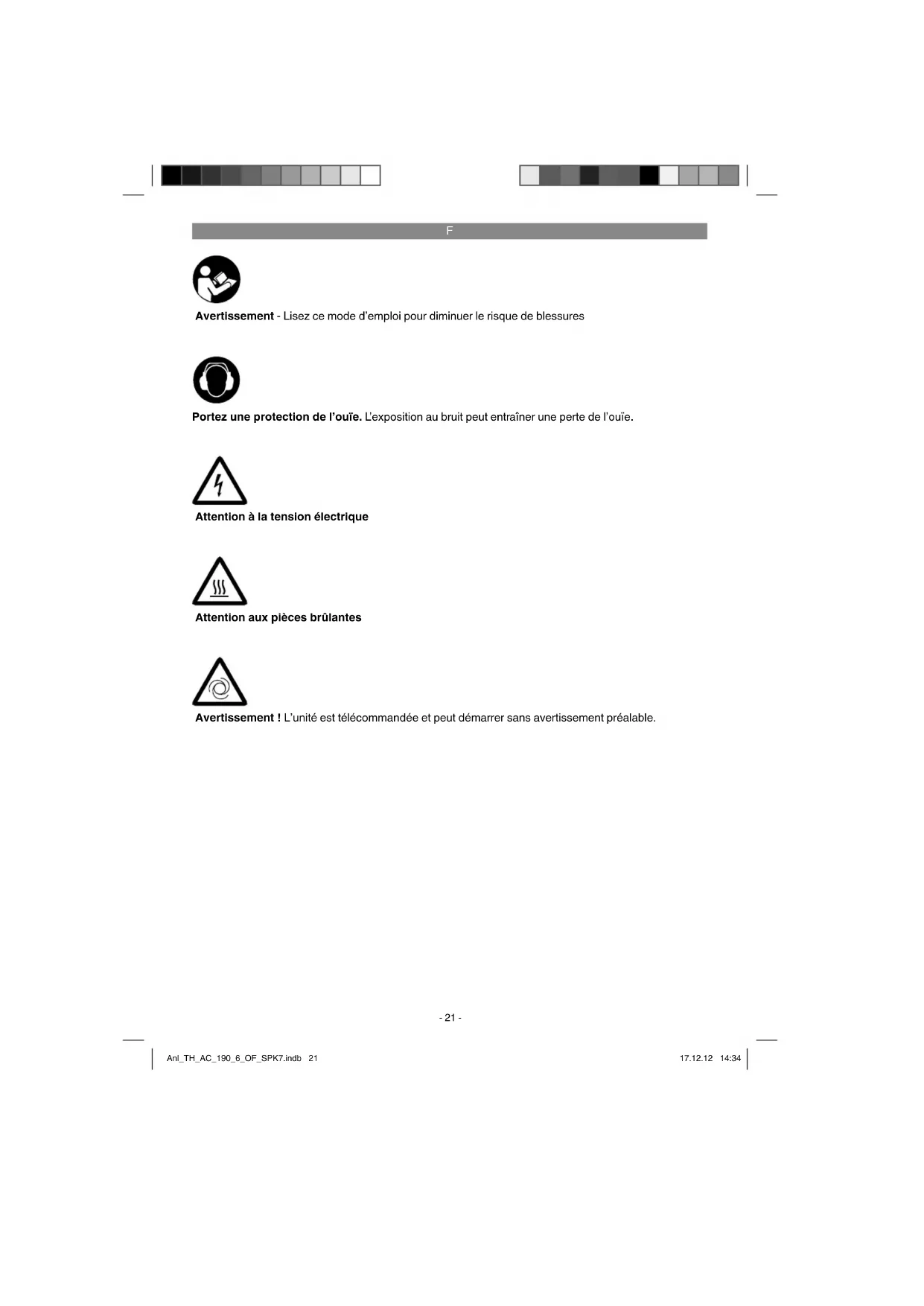

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Attention à la tension électrique Attention aux pièces brûlantes Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable. Anl_TH_AC_190_6_OF_SPK7.indb 21Anl_TH_AC_190_6_OF_SPK7.indb 21 17.12.12 14:3417.12.12 14:34F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1. Recouvrement du boîtier

2. Récipient sous pression

3. Crochet pour enrouleur de câble

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Robinet de vidange pour eau de condensati-

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_TH_AC_190_6_OF_SPK7.indb 22Anl_TH_AC_190_6_OF_SPK7.indb 22 17.12.12 14:3417.12.12 14:34F

4. Données techniques

Branchement secteur: .................... 230 V ~ 50 Hz Puissance du moteur kW: ............................... 1,1 Mode de service .........................S3 25% 10 min. Vitesse de rotation du compresseur min

• Pression de service bar: p. 8
• Capacité du réservoir à air comprimé (en litres): p. 6
• Puissance d’aspiration théorique l/min: Niveau de puissance acoustique L p. 185

en dB: ....... 75 Imprécision K

............................................2 dB Type de protection: ....................................... IP 20 Poids en kg: ....................................................... 9 Bruit Les valeurs de niveau de bruit ont été détermi- nées conformément à EN ISO 3744.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Vérifiez que l’appareil n’a pas été endom- magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur.

Il est recommandable d’installer le compres- seur à proximité du consommateur.

Evitez les tuyaux à air et les câbles d’alimentation (câbles de rallonge) longs.

Veillez à ce que l’air aspiré soit sec et sans poussière.

N’installez pas le compresseur dans un local humide ou détrempé.

Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventila- tion, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune pous- sière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.

Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussu- res d’eau.

6. Montage et mise en service

6.1 Raccordement électrique

Veillez, avant la mise en service, à ce que la ten- sion du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5° C, le mo- teur marche durement et peut ne pas démarrer.

6.2 Interrupteur marche/arrêt (8)

Mettez l’interrupteur Marche / Arrêt (8) en position 1 pour la mise en circuit. Pour la mise hors circuit, mettre l’interrupteur Marche / Arrêt (8) en position 0.

6.3 Réglage de pression : (fi gure 1)

Le régulateur de pression (7) permet de rég- ler la pression sur le manomètre (6).

La pression réglée peut être prise au niveau du raccord rapide (5).

6.4 Réglage de l’interrupteur manométrique

L’interrupteur manométrique est ajusté à l’usine. Pression de mise en circuit: 6 bar Pression de mise hors circuit 8 bar

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque. Anl_TH_AC_190_6_OF_SPK7.indb 23Anl_TH_AC_190_6_OF_SPK7.indb 23 17.12.12 14:3417.12.12 14:34F

commande de pièces de rechange Attention ! Retirez la prise du réseau avant chaque tra- vail de réglage et de maintenance. Attention ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure ! Attention ! Avant tous travaux de nettoyage et de main- tenance, mettre la chaudière hors circuit.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

Détachez le tuyau et les outils de pulvérisati- on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres pro- duits du même genre.

8.2 Eau de condensation

Attention ! Afi n de maintenir le récipient sous pression (2) durablement en bon état, il faut vidanger l‘eau de condensation après chaque utilisation en ouvrant le robinet de vidange (11). Penchez la cuve du compresseur jusqu‘à ce que le robinet de vidange se trouve complètement au fond de la cuve. De cette manière l‘eau de con- densation peut s‘évacuer entièrement.

8.3 soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs. Pour que la vanne de sé- curité fonctionne correctement en cas de besoin, il faut l’actionner de temps en temps. Tirez sur la bague jusqu’à ce que vous entendiez l’air compri- mé s’échapper. Ensuite, relâchez la bague.

Attention ! Tirez la fi che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service. Attention ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

8.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune. Anl_TH_AC_190_6_OF_SPK7.indb 24Anl_TH_AC_190_6_OF_SPK7.indb 24 17.12.12 14:3417.12.12 14:34F

Problème Origine Solution Le compresseur ne marche pas

1. Tension secteur pas présente

2. tension secteur trop basse

3. température extérieure trop faible

4. moteur trop chaud

1. Contrôler le câble, la fi che de

contact, le fusible et la prise de courant

2. éviter les rallonges trop longues

Utiliser une rallonge de câble avec suffi samment de diamètre de brin

3. ne pas s’en servir à une

température inférieure à +5°C

4. laissez refroidir le moteur, le cas

échéant, Eliminer d’origine de la surchauff e Le compresseur fonctionne, cepen- dant aucune pressi- on n’est présente

3. bouchon fi leté de vidange pour

l’eau condensée (11) perméable.

1. remplacer la soupape anti-retour

2. contrôler les joints, faire remplacer

les joints cassés dans un atelier

3. resserrer la vis à la main. Contrôler

le joint sur la vis, le remplacer le cas échéant Le compresseur fonctionne, la pres- sion est affi chée sur le manomètre, mais les outils ne foncti- onnent pas

3. pas assez de pression réglée sur le

régulateur de pression

1. contrôler le tuyau d’air comprimé et

les outils, le cas échéant, les rem- placer

2. contrôler le raccord rapide, le cas

échéant, le remplacer

3. Ouvrir encore le régulateur de pres-

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TH_AC_190_6_OF_SPK7.indb 26Anl_TH_AC_190_6_OF_SPK7.indb 26 17.12.12 14:3417.12.12 14:34F

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* courroie trapézoïdale, fi ltre à air 6 mois Matériel de consommation/ pièces de consommation* Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TH_AC_190_6_OF_SPK7.indb 27Anl_TH_AC_190_6_OF_SPK7.indb 27 17.12.12 14:3417.12.12 14:34F

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à not- re adresse de service après-vente. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_TH_AC_190_6_OF_SPK7.indb 28Anl_TH_AC_190_6_OF_SPK7.indb 28 17.12.12 14:3417.12.12 14:34I
