THAC 1906 OF - Luchtcompressor EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Luchtcompressor
Merk	Einhell
Model	THAC 1906 OF
Voeding	230 V ~ 50 Hz
Motorvermogen	1,1 kW
Bedrijfsmodus	S3 25% 10 min
Compressortoerental	3550 min⁻¹
Max. werkdruk	8 bar
Tankinhoud	6 liter
Theoretisch aanzuigvermogen	185 L/min
Geluidsvermogensniveau (LWA)	97 dB(A)
Geluidsdrukniveau (LpA)	75 dB(A)
Beschermingsklasse	IP 20
Gewicht	9 kg
Inschakeldruk	6 bar
Uitschakeldruk	8 bar
Onderhoud	Tap condenswater na elk gebruik af; reinigen met een vochtige doek en milde zeep
Veiligheid	In de fabriek ingestelde veiligheidsklep; aan/uit-schakelaar; motor thermische beveiliging
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij fabrikant of servicecentrum; vervang de netaansluitkabel door een professional
Garantie	24 maanden op materiaal- of constructiefouten

Veelgestelde vragen - THAC 1906 OF EINHELL

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (7) om de druk op de manometer (6) in te stellen. De ingestelde druk is beschikbaar bij de snelaansluiting (5).

Hoe tap ik condenswater af?

Na elk gebruik de aftapkraan (11) openen door de tank te kantelen zodat de kraan het laagste punt is. Het condenswater zal volledig weglopen.

De compressor start niet, wat te doen?

Controleer de netspanning, het snoer, de stekker en de zekering. Als de temperatuur lager is dan +5°C, kan de motor mogelijk niet starten. Laat de motor bij oververhitting afkoelen.

Wat is de maximale werkdruk?

De maximale werkdruk is 8 bar. De veiligheidsklep is in de fabriek ingesteld op deze druk.

Is de compressor olievrij?

Ja, het model THAC 1906 OF is een olievrije compressor (OF = Oil-Free). Er is geen olieverversing nodig.

Hoe reinig ik de compressor?

Gebruik een vochtige doek met een beetje zeep. Gebruik geen oplosmiddelen en voorkom dat er water binnendringt. Koppel het apparaat los en ontkoppel de gereedschappen voor het reinigen.

Wat is de tankinhoud?

De tank heeft een inhoud van 6 liter. Het levert een werkdruk van 8 bar.

Hoe test ik de veiligheidsklep?

Trek aan de ring van de veiligheidsklep (10) tot u lucht hoort ontsnappen, en laat dan los. Voer deze test regelmatig uit om de goede werking te garanderen.

Kan ik een verlengsnoer gebruiken?

Vermijd te lange verlengsnoeren omdat ze spanningsval veroorzaken. Gebruik indien nodig een verlengsnoer met een voldoende draaddiameter voor het vermogen van 1,1 kW.

Waar vind ik reserveonderdelen?

Bestel de onderdelen bij de fabrikant of het servicecentrum met vermelding van het apparaattype, het artikelnummer en het identificatienummer. Prijzen en informatie zijn beschikbaar op www.isc-gmbh.info.

GEBRUIKSAANWIJZING THAC 1906 OF EINHELL

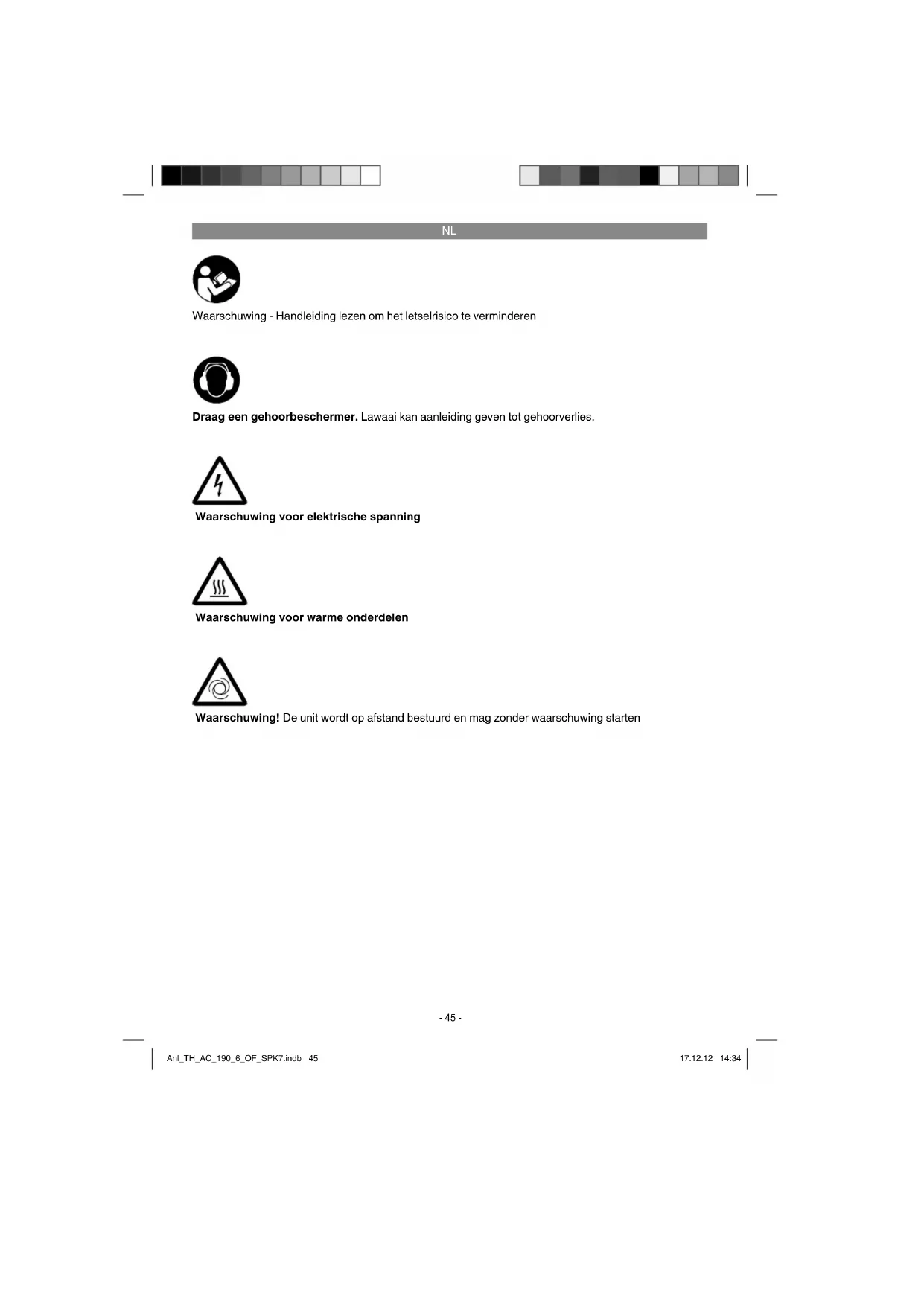

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geen tot gehoorverlies.

Waarschuwing voor elektrische spanning

Waarschuwing voor warme onderdelen

Waarschuwing! De unit worden op afstand bestuurd en mag zonder waarschuwing starten

NL

Let op!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees deze handleiding /veiligheidsinstructies darom aandachtig door. Bewaar deze goed zodat u de informatie op elk moment sunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding/veiligheidsinstructures mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nichtnaleving van deze handleiding en van de veligheidsinstructies.

1. Veiligheidsvoorschriften

De overeenkomstige veiligheidsinstrcties vindt u in de bijgaande brochure!

Waarschuwing!

Lees alle verilgheidsinstructures en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructures en aanwijzingen können elektrische schok, brand en/of zware letsels verooorzaken. Bewaar alle verilgheidsinstructures en aanwijzingen voor de toekomst.

2. Beschrijving van het toestel en leveringsomvang

2.1 Beschrijving van het toestel (fi g. 1/2)

1. Afdekking van de behuizing
2. Drukvat
3. Haak voor het opwikkelen van de kabel
4. Standvoet
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. AAN/UIT-schakelaar
9. Transportgreep
10. Veiligheidsklep
11. Afl aatkraan voor condenswater

2.2 Leveringsomvang

Gelieve de volledigkeit van het artikel te controle- ren aan de hand van de beschreven leveringsom-vang. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of to de dichtstbijzijnde bevoegde bouwmarkt, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de garantiebepalingen aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot aan het einde van de garantieperiode.

Let op!

Het toestel en het verpakkingsmaterialaal zich geen speelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folles enklene stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

Originele handleiding
Veiligheidsvoorschriften

De compressor dient om perslicht voor pneumatisch gereedschap te produceren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk verder gaand gebruik is Niet doelmatig. Voorkaaruit voortvloeije schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming niet ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Wij zichen Niet aansprakelijk indien het toestel in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

NL

Aansluiting op het net: 230 V ~ 50 Hz

Motorvermogen: 1,1 kW

Bedrifsmodus S3 25% 10 min

Compressortoerental t/min: 3550

Werkdruk bar: 8

Drukvatvolume (in liter): 6

Theoretisch aanzuigvermögen l/min.: 185

Geluidsvermogen L_WA in dB: 97

Onzekerheid KWA 2 dB

Geluidsdrukniveaua L_DA in dB: 75

Onzekerheid K. 2 dB

Bescherming type: IP20

Gewicht van het toestel in kg: 9

Geluid

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

5. Vór inbedrijftstellung

Controleer of de gegevens vermeld op het kenplaatie overeenkomen met de gegevens van het stroomnet alvorens het toestel aan te sluiten.

• Controleer het toestel op transportschade. Het transportbedrijf dat de compressor geleverd heeft onmiddelijk op de hoogte stellen van eventuèle schade.
• Het is aan te raden de compressor in de nabi-jheid van de verbruiker op te stellen.
• Lange luchtleidingen en lance toevoerleidingen (verlengkabels)要去en worden vermeden.
• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.
• De compressor nicht in een vochtige of nature ruimte opstellen.
• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5^ tot 40^ ) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen aanwezig়n.
• De compressor is geschickt voor gebruik in droge ruimten. Hij mag Niet worden gebruikt in zones waarin met spatwater worden gewerkt.

6. Montage en ingebruikneming

Let op!

Voor ingebruikneming het toestel zeker volledig monteren!

6.1 Netaansluiting

Alvorens het toestel in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatie van het apparatusat. Lange toevoerleidingen alsook verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en+kunnen het starten van de motor beletten. Bij temperaturen onder +5^ start de motor eventueel moeilijk ten gevolge van stroefheid.

6.2 AAN/UIT-schakelaar (8)

Breng de AAN/UIT-schakelaar (8) maar de stand 1 om het toestel aan te zetten.

Om het toestel af te leggen brengt u de AAN/UIT-schakelaar (8) maar stand 0.

6.3 Drukafstelling: (fig. 1)

• Met de drukregelaar (7) kan de druk op demanometer (6) worden afgesteld.
• De afgestelde druk kan op de snelkoppeling (5) worden ontnomen.

6.4 Afstelling van de drukschakelaar

De drukschakelaar is in de fabriek afgesteld.

Uitschakeldruk ca. 8 bar

7. Vervangen van de netaansluitkabel

Als de netaansluitkabel van dit toestel worden beschadigd,Client deceptive door de fabrikant of door de Dienst na verkoop of een overeenkomstig gekwalifi ceerde person te worden verrangen om te voorkomen dat iemand in gevaar worden gebracht.

NL

8. Reiniging, onderhoud en bestellen van wisselstukken

Let op!

Verwijder voor alle schoonmaak-en onderhoudswerkzaamheden de netstekker ult het stopcontact.

Let op!

Wacht tot de compressor—helemaal is afgekoeld! Gevaar voor brandwonden!

Let op!

Vór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddelijk na elk gebruik schoon te make.
  Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststoffdelen van het toestel kuren aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.
• Slang en spuitgereedschap moeten voor de schoonmaakbeurt van de compressor worden geschienen. De compressor mag Niet met water, oplosm.Middleen of ieets dergelijks schoon worden gemaakt.

8.2 Condenswater

Let op! Voor een duurzame bestendigheid van het drukvat (2) dient het condensatiewater na elk gebruik te worden afgelaten door de aflaatkraan (11) open te draaien. Zet de ketel van de compressor zo schuin, dat de aflaatkraan zich op het diepste punt van de ketel bevindt. Zo kan het condensatiewater volledig weglopen.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van de druktank. Het is niet toelaaatbeerloodje ervan te verwijderen. Om te verzekeren dat de veiligheidsklep, indien nodig, maar behoren werkct, dient u de klep vanijd totijd in werkung te stellen. Trek fl ink aan de ring tot persluucht hoorbaar worden afegeblazen. Laat daarna de ringeer los.

8.4 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het toestel en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij net door onbevoegden in werkking kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijkige omgeving opbergen. Niet kantelen, alleenrecht staand opbergen!

8.5 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel
- Ident-nummer van het toestel
Stuknummer van het gewenste wisselstuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uitverschillende materialen, zoals b.v. metaal en plastic. Defecte tostellenden horen nicht bij het huisvuil thus. Voor deskundige verwerking moet het toestel bij een waarvoor bestemde inamelplaats worden afgegeben. Als u geen inzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Mogelijk je uittvaloorzaken

Probleem Oorzaak Oplossing
De compressor draait nicht	1.Netspanningontbreekt2. Netspanning te laag3. Buitentemperatuur te laag4. Motor oververhit	1. Kabel, netstekker, zekering en stop-contact controleren.2. Te lange verlengkabel vermijden. Verlengkabel met een voldoendeaderdoorsnede gebruiken.3. Niet onder +5° buitentemperatuurgebruiken.4. Motor laten afkoelen, indien nodig, de orzaak van de oververhittingverhelpen.
Compressor draait, maar bouwt geen druk op	1.Terugslagkleplek.2. Dichtingen defect.3. Aflaatplug voor condenswater (11)ondicht.	1.Terugslagklepvervangen.2. Dichtingen controleren, defectedichtingen door eenvakwerkplaatslaten verwangen.3. Plug met de hand aanhalen.Dichting op de plug controleren,indien nodig, verwangen.
Compressor draait,druk worden op de manometer aan-geduid, maar degereedschappendraaien nicht.	1.Slangverbindingenlek.2. Snelkoppeling lek.3. Druk op de drukregelaar te laaagafgesteld.	1. Perslucht slang en gereedschappencontroleren, indien nodig verran-gen.2. Snelkoppeling controleren, indiennodig verwangen.3. Drukregelaar verdier opendraaien.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zakte recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessiores en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelrijk, enkel togetstaan mits uitdrukklijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Garantiebepalingen

De firma iSC GmbH of de desbetreffende bouwmarkt garandeert het verhelpen van gebreken resp. de verwanging van het toestel overeenkomstig het onderstaande overzicht waar bij de wettelijkke garantieclaims onaangetast blijven.

Categorie Voorbeeld	Garantieprestatie
Gebreken aan materiaal of con-structie		24 maanden
Slijtstukken* V-snaar, luchtfi Iter 6	maanden
Verbruiksmateriaal/verbruiksstukken*		Garantie enkel in geval van onmiddelijk defect (24u na datum van aankoop/bewijs van aankoop)
Ontbrekende onderdelen 5 werkdaten

• nicht verpflicht bij de leveringsomvang begrepen!

Wat betreft slijtstkunken, verbruiksmaterialiaal en ontbrekende onderden garandeert de firma iSC GmbH of de desbetreffende bouwmarkt het verhelpen van gebreken resp. een nalevering alleen indien het gebrek binnen de 24u (verbruiksmaterialial), 5 werkdagen (ontbrekende onderden) of 6 maanden (slijtstkunken) na aankoop worden aangegeven en de datum van aankoop door het bewijs van aankoop worden aangetoond.

Bij materiaal- of constructiegebren verzoeken wij u ons het toestel in geval van garantie samen met de bijgaande garantiekaart te bezorgen en deze kaart volledig in te vullen. Belangrijk is hierbij een nauwkeurige beschrijving van de fout op te gezven.

Gelieve waarvoord onderstaande vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
Is u iets opgevalen voordat het defect zich Voordeed (symptomvoor het defect)?
- Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutrieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitstcontrole onderhevig. Mocht dit apparaat echter ooit Niet waar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag Telefonisch tot uw Dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
2. De garantieprestatie hebtsuitend betrekking op gebreken die te wijten zich aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verwangen van het apparaat. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht geconstruerdelijk voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereienkomst komt waarom Niet tot stand als het apparaat in ambachtelijkde industrielle bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruik. Uitgesloten van once garantie zich verder schadeloosstellingen voor transportschade, schade door Niet-naleving van de montage-instructies of op grond van ondeskundige installmentatie, Niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet toegestane inzetgereedschappen of toebehoren), Niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtag die zich bij het doelmating gebruik van het apparaat Voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie geziven. Er kan geen aanssprak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.
3. De garantiepiode bedraagt 2aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiepiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantiepiode isuitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlanging van de garantiepiode noch worden door door deze prestatie een neue garantiepiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
4. Om een garantieclaim geldend te make n dien u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelseve waarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of血液循环 apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwzeen maar de beperkingen van deze garantie conform de garantiebepalingen van deze handleiding.
