THAC 1906 OF - Zračni kompresor EINHELL - Brezplačna navodila za uporabo

Vrsta izdelka	Zračni kompresor
Znamka	Einhell
Model	THAC 1906 OF
Napajanje	230 V ~ 50 Hz
Moč motorja	1,1 kW
Način obratovanja	S3 25% 10 min
Hitrost vrtenja kompresorja	3550 min⁻¹
Maksimalni delovni tlak	8 bar
Prostornina rezervoarja	6 litrov
Teoretična sesalna moč	185 L/min
Raven zvočne moči (LWA)	97 dB(A)
Raven zvočnega tlaka (LpA)	75 dB(A)
Vrsta zaščite	IP 20
Teža	9 kg
Vklopni tlak	6 bar
Izklopni tlak	8 bar
Vzdrževanje	Po vsaki uporabi izpustite kondenzno vodo; čistite z vlažno krpo in blagim milom
Varnost	Varnostni ventil tovarniško nastavljen; stikalo za vklop/izklop; toplotna zaščita motorja
Nadomestni deli in popravljivost	Nadomestni deli na voljo pri proizvajalcu ali servisu; zamenjavo omrežnega priključnega kabla naj opravi strokovnjak
Garancija	24 mesecev na napake materiala ali izdelave

Pogosto zastavljena vprašanja - THAC 1906 OF EINHELL

Kako nastaviti izhodni tlak?

Uporabite regulator tlaka (7) za nastavitev tlaka na manometru (6). Nastavljeni tlak je na voljo na hitrem priključku (5).

Kako izprazniti kondenzno vodo?

Po vsaki uporabi odprite izpustni ventil (11) tako, da nagnete rezervoar, da je ventil na najnižji točki. Kondenzna voda bo popolnoma odtekla.

Kompresor ne zažene, kaj storiti?

Preverite omrežno napetost, kabel, vtičnico in varovalko. Če je temperatura nižja od +5°C, motor morda ne bo zagnal. V primeru pregrevanja pustite motor, da se ohladi.

Kaj je največji delovni tlak?

Največji delovni tlak je 8 bar. Varnostni ventil je tovarniško nastavljen na ta tlak.

Je kompresor brez olja?

Da, model THAC 1906 OF je brezoljni kompresor (OF = Oil-Free). Menjava olja ni potrebna.

Kako očistiti kompresor?

Uporabite vlažno krpo z malo mila. Ne uporabljajte topil in preprečite vdor vode v notranjost. Pred čiščenjem izključite napravo in odklopite orodja.

Kakšna je prostornina rezervoarja?

Rezervoar ima prostornino 6 litrov. Proizvaja delovni tlak 8 bar.

Kako preizkusiti varnostni ventil?

Potegnite obroč varnostnega ventila (10), dokler ne slišite uhajanja zraka, nato ga spustite. Ta preizkus občasno ponovite, da zagotovite pravilno delovanje.

Ali lahko uporabim podaljšek?

Izogibajte se predolgim podaljškom, ker povzročajo padec napetosti. Po potrebi uporabite podaljšek z dovolj velikim presekom žice za moč 1,1 kW.

Kje najti nadomestne dele?

Naročite dele pri proizvajalcu ali servisu z navedbo tipa naprave, številke artikla in identifikacijske številke. Cene in informacije so na voljo na www.isc-gmbh.info.

NAVODILA ZA UPORABO THAC 1906 OF EINHELL

Oporzorilo! Da bi zmanjšali tveganje poskodb, preberite navodila za uporabo!

Uporablajte zašćto za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Opororillo pred elektricno napetostjo

Oporzollo pred vroclml dell

Opozorilo! Enota se upravla na daljavo in se lahko zažene brez opozorila.

SLO

Pozor!

Pri uporabi naprav je potrebno upostevati nekaj varnostnih ukrepov, da bi preprecii poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izroite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neuposteva janah navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoce varnostne napotke lahko prebere- te v priloženi knjižicil!

Opozorilo

Preberite vse varnostne napotke in navodilla. Vprimeru, da tega ne storite, so lahko posledica elektricni udar, pozar in/ali hude poskodbe. Shranite vse varnostne napotke in navodila za kasnejso uporabo.

2. Opis aparata in obseg dobave

2.1 Opis naprave (sika 1/2)

1. Pokrov ohisja
2. Tlačni zbiralnik
3. Kavelj za navoj kabla
4. Oporna noga
5. Hitra sklopka (uravnavan stisnjen zrak)
6. Manometer (odcitate laho nastavjen tlak)
7. Tlačni regulator
8. Stikalo za vklop/izklop
9. Transportni rocaj
10. Varnostni ventil
11. Izpustna pipa za kondezno vodo

2.2 Obseg dobave

S pomo'o opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, morate to najkasneje v 5 delovnih dneh po nakupu articla sporociti nasemu servisnemu centru ali najblizi pristojni trgovini z gradbeno opremo s predlozitvjo veljavnegraeuna. Upostevaje tabelo jamstva v garancijskh dolocilih ob koncu teh navodil.

• Odprite embalao in previdno vzemite napravo iz embalaze.
• Odstranite embalažni material in embalažne in transporte varvalne priprave (ce obstajajo).
  Preverite, ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po moznosti shranite embalazo do potekar garancijskega roka.

Pozor!

Naprava in embalažni material nlsta igrača za otroke! Otroci se ne smejo igrati's plastićnimi vrekami, folloj in malmi dell opreme! Obstaja nevarnost zadusitve In zauzitja taksnih delov materialia!

Originalna navodila za uporabo
Varnostni napotki

3. Predpisana namenska uporaba

Kompresor proizvaja stisnjen zrak za orodje, ki ga poganja stisnjen zrak.

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka drugacna uporaba ni skladna z namenom. Za vsako skodo ali poskodbe, ki pri tem nastanejo, jamci uporabnik/ upravljavec, in ne proizvajalec.

Prosimo, upostevajte, da nase naprave niso bilezasnovane za uporabo vPoklicu, obtri ali industrijri. V primerih uporabe naprave vPoklicu, obtri in industrijri ali podobnih dejavnostih ne prevzema-mo jamstva.

SLO

4. Tehnici podatki

Elektrichi priključek: 230 V ~ 50 Hz

MoC motorja: 1,1 kW

Obratovalni nacin S3 25% 10 min

St. vrtljajev kompresorja min' 3550

Obratovalni tlak v barih: 8

Prostornina tlaene posode (v litrih): 6

Teo. sesalna kolicina l/min: 185

Emisjske vrednosti hrupa so bile ugotovljene v skladu z EN 3744.

5. Pred prvim zagonom

Pred prikljucitvijo preverite, ali se podatki na tipski tablici ujemajo z omreznimi podatki.

• Preglejte, ali se je naprava med transporte mposkodovala. Morebitne poskodbe takoj priavite transporte nenu podjetju, ki vam je dostavilo kompresor.
  Kompresor je treba postaviti v blizino porabnika.
• Ce je mogoce, ne uporabljaje dolgih zračnih vodov in dovodov (podajsevalni kabel).
• Sesalni zrak mora biti cist in brez prahu.
  Kompresorja ne postavlajte v vraznem ali mokrem prostoru.
  Kompresor je dovoljeno uporabljati samo v primernih prostorih (dobro prezracevani, temperatura okolja +5^ do 40^) .V prostoru ne sme biti prahu, kislin, hlapov in eksplozivnih ali vnettijivin plinov.
  Kompresor jeprimeren za uporabo v suhih prostorih.Na obmoocijh, kjer se uporabljajo vodni curki, kompresorjani dovoljeno uporabljati.

6. Montaža in zagon

Pozor!

Pred zagonom napravo obvezno v celoti montirajte!

6.1 Prikljucitev na omrezej

Pred zagonom preverite, ali se omreznapetost ujema z obratovalno napetostjo na tipski ploscici naprave.Dolgi dovodi in podaljiski, kabelski bobni itd. povzrocajo padec napetosti in lahko preprecijo zagon motorja. Pri nizkih temperaturah pod +5^ bo zagon motorja otezen, ker se bo motor le stezka vrtel.

6.2 Stikalo za vklop/Izklop (8)

Postavite stikalo za vklop/izklop (8) v položaj za vklop 1.

Za izklop postavite stikalo za vklop/izklop (8) v položaj 0.

6.3 Nastavitev tlaka: (sl. 1)

S tlačnim regulatorjem (7) nastavite tlak na manometru (6).
Nastavljen tlak Iahko odcitate na hitri sklopki (5).

6.4 Nastavitve tlačega stikala

Tlačno stikalo je tovarnísko nastavljeno.

Vklopni tlak je pribi. 6 barov.

Izklopni tlak je pribl. 8 barov.

7. Menjava priključka za omrežje

Ce se priklujeck za omrezejte naprave poskoduje, ga mora zamenjati izdelovalec, izdelovalcev servis za stranke ali druga ustrezno usposobljena oseba, da ne pride do nevarnih situacij.

SLO

8. Cišcenje, vzdřevanje in naročanje nadomestnih delov

Pozor!

Pred vsaklm cischenjem in vzdrrzevanjem Izvleclte omreznostikalo.

Pozor!

Pocakajte, da se kompresor popolnama ohla-d! Nevarnost opeklin!

Pozor!

Pred vsaklm cischenjem in vzdrrzevanjem odstranite ves tlak iz kotla

8.1 Clicschenje

Zasitno opremo, zračne reze in ohišje motrjva vzdřuţe kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrisite suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
- Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
Redno cistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cistilinih ali razredcilnih sredstev; le-ta lahko poskodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrino napravo povečuje tveganje elektricega udara.
Gibko cev in brizgalno orodje je treba pred ciscenjem locit od kompresorja. Kompresorjani dovoljeno cisiti z vodo,razredcili ipd.

8.2 Kondenzna voda

Pozor! Za dolgorocno trajnost flačnega zbiralnika (2) morate po vsakem delu odpreti izpustno pipo (11) in izpustiti kondenzat. Kotel kompresorjá nagnite takdo, da je izpustna pipa na majnižji točka kolla. Tako lahko kondenzna voda povsem izteče.

Varnostni ventil je nastavljen na majvečji dovoljeni tlak tlačnega zbiralnika. Varnostnega ventil ni dovoljeno prestavlijati ali odstraniti njegove plombe. Za zagotovitev pravilnega delovanja varmostnega ventilga morate obcasno aktivirati. Povlcite za obroć takoto moćna, da bo stisinjen zar slisno začel uhajati. Nato obroć ponovno izpustite.

8.4 Skladischenje

Pozor!

Izvlecite elektricni vtic, odzracite napravo in vso prikrjuceno orodje na stisnjen zrak. Kompresor postavite tako, da bo nedostopen nepooblascenim osebam.

Pozor!

Kompresor hranite samo v suhem in nepooblascenim osebam nedostopnem okolju. Ne nagibajte ga, ampak ga skladiscit esamo v pokoncnem polozaju!

8.5 Naročanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednje navedbe;

Tip naprave
Art. stevilko naprave
- Ident-številko naprave
stevilko potrebega nadomestega dela
Aktualne cene in informacje lahko najdete na splletni strani: www.isc-gmbh.info

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prišlo do poskodb med transporte. Ta embalaja je surovi na in s tem ponovno uporabna ali pa jo je možno reciklrati. Naprava in oprema so iz razlčihn materialov, npr. iz kovine in plastike. Okvarjene naprave ne sodjo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališcu, da bo pravlino odstranjena. Če ne poznate primernih zbirališc, se pozanimajte pri svoji občinski upravi.

SLO

10. Možni vtroki okvare

Težava Vzrok	Rešitev
KOMPresor ne deluje.	1.Nielektricnega napajanja.2.Prenizka elektricna napetost.3.Prenizka zunanja temperatura.4.Motor je pregret.	1.Preverite kabel, elektricni vtič, varovalko in vtičnico.2. Ne uporabljate predolgih podaljiševalnih kablov. Uporabite podaljiševalni kabel z zadostnim presekom Žil.3. Ne uporabljate pri zunanji temperaturi pod +5 °C.4. Počakajte, da se motor ohladi in odstranite vzrok pregretja.
KOMPresor deluje, vendar ni pritiska.	1.Protipovratni ventil ne tesni.2.Tesnila so poškodovana.3.lzpustni vijak za kondenzat (11) ne tesni.	1.Zamenjaje protipovratni ventil.2.Preverite tesnila. Poškodovana tes-nila njam vam zamenjajo v servisni delavnici.3.Z roko zategnite vijak. Preverite in po potrebi zamenjaje tesnilo na vijaku.
KOMPresor deluje, tlak je prikanan na manometru, vendar orodje ne deluje.	1.Cevniprikljuci ne tesnijo.2.Hitra sklopka ne tesni.3.Na tlačnem regulatorju je nastavljen prenizek tlak.	1.Preverite in po potrebi zamenjaje gibko cev za stisjen zrak in orodje.2.Preverite in po potrebi zamenjaje hitro sklopko.3.Tlačni regulator bolj odprite.

SLO

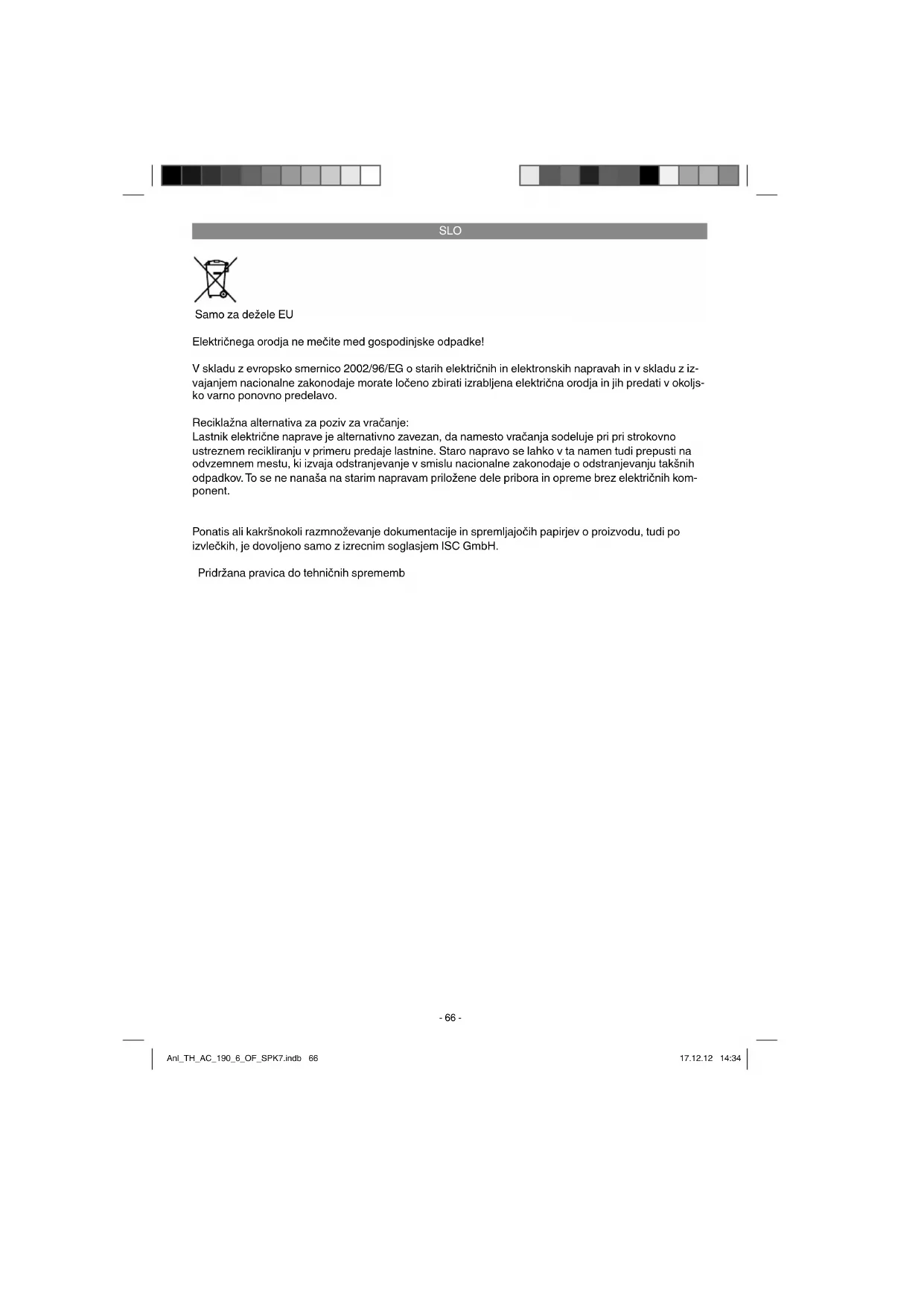

Samo za dezele EU

Elektricega orodja ne mecite med gospodjske odpadke!

V skladu z evropsko smernico 2002/96/EG o starih elektrichnih in elektronskih napravah in v skladu z izvajanjem Nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez elektrichnih kom-ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacione in spremljajoich papirjev o proizvodu, tudipozvlcekh, je dovoljenoazo izrecnim soglasjem ISC GmbH.

Pridrzana pracica do tehnicih sprememb

SLO

Podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom garantira za odpravo napak ali menja-vo naprave v skladu s spodnjim pregledom, pri cemer to ne vpliva na zakonske garancijske zahtevke.

Kategorija Primer Garancijska storitev
Pomanjkljivosti na materialu ali konstrukciji		24 mesecev
Obrabni deli*	Klinasti jermek, zračni filter	6 mesecev
Obrabni material/ obrabni deli*		Garancija le pri takojšnji ok-vari (24 ur po nakupu/datumu računa)
Manjkajovi deli 5 delovnih dni

*ni nujno, da je v obsegu dobave!

Glede obrabnih delov, potrosnega materialia in manjkajocih delov jamci podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom za odpravo pomanjkljivosti ali naknadno dobavo, ce pride do pomanjkljivosti v roku 24 ur (potrosni material), 5 delovnih dni (manjkajoc di li) ali 6 mesecev (obrabni deli) po nakupu in stranka datum nakupa dokaze z originalnim računom.

Pri pomanjkljivosti na materialu ali konstrukciji vas prosimo, da v primeru garancije napravo skupaj s prilozeno povsem izpolnjeno garancjsko kartico. Pomembno je, da navedete natancen opis napake.

Odgovorite na naslednia vprasnja:

• Je naprava nekoc delovala, ali je bila od vsega zaetka okvarjena?
• Ste pred okvaro opazili kaj neobiciajnega (simpltom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)? Opišite to napačno delovanje.

SLO

Garancijska listina

Spostovana stranka!

Nashi proizvodi podlezejo strogi kontroli kakovosti. Ce ta naprava kljub temu ne bi delovala brezhibno, to zelo obzalujemo in Vas prosimo, da se obrnete na nao servisno sluzbo na naslov, ki je naveden spodaj na tem garancijskem listu. Z veseljem smo Vam na voljo tudi Telefonko na navedeno servisno klicno stevilko. Za uveljavlanje garancijskih zahevkov velja sledece:

1. Le-ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.
2. Garancijske storitve obsegajo izklučno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so omejene na odpravo takšinh pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upostevate, da naše naprave niso konstruirane za uporabo v obrtništu ali industriji. Garancijska pogodba zato ne pride v postev, ce se naprava uporabla jva obrtništu ali v industrijskih obratih ali v podobnih dejavnosth. Poleg tega ne obsegna naša garancija nadomesti za Transportne poskodbe, skodo zaradi neupostevaanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevaanja navodil za uporabo (kot n. pr. priklop na napacno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupostevaanja predispov za vzdřeovanje in varnostnih predispov, vstop tujih predmetov v naprvo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivo (kot n.pr. poskodbe zaradi padca naprave) ter občajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, še so bili na noprvi Ž izvajani posegi.
3. Garancijska doba znaša 2 leti in začne teci z dnevom nakupa naprave. Garancijska zahevke morate uveljavlji pred potekom garancijske dobe v sveh tecnih potem ko ste ugotovili napako. Uveljavljanje garancijskih zahevkov po poteku garancijske dobe je izkljuceno. Popravilo ali zamenjava naprave ne privede do podaljsanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšinih storitve ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.
4. Za uveljavlanje Vasega garancijskega zahtevka nam posljitePokvarjeno naprvo brez poystnine na spodaj navedeni naslov. Prilozite original rauna ob nakupu ali drugo potdrilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite raun kot dokazilo o nakupu! Prosimo, da nam po moznosti natanco opisezte vrkole reklamacije. Ce napaka izpolnjue naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo naprvo.

Seveda bomoproti placilu stroskov odpravili tudi napake na napravi, katere ne spadajo v obseg garancije ali jih garancija vec ne zajema.V taksnem primeru prosimo, da posljete napravo na naslov nase servisne sluzbe.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in okvarjene dele v skladu z garancijskimi pogoji, opisanimi v teh navodilih za uporabo.

GR

Pioeioiogn - Ta t n meiow ton kivou vpuauiaou diaaote Tnv Osyia xphomc

Na xnpoiponoieite wtoaonidesc. H eniipaaon Tou oopou mopei va npokalee Tnv anwlaia Tns akoic.

IpoEIsOioinm aTo nAektpkn Taon

Ipoειδοποηn ano noλu θερμά τηματa

Ppooohn! H ovadaa eivai nAeepiciOeyn kai npoei va ekkvneixupic npoeidortoin.

GR

±b npoox!

KataTn xponTuw oukeuv npentei, npoc
atoouyn Tpaunatuaov, va Tnpouvtai kai
va laabavovta opueva metpa aphialeias.
Aiaabe Ta y to loyo auto npoektikac
Osnyie xcnoC /YtnoBleic acphialeiac.
DuaEte tic kala ya va exeTe tic nnpofoipiec
navta otdeltaon oac.Eav npa5woTe tn
oukeun e alaa atoa,deltau cki kai autec
TCOsnyie cxnoC /YtnoBleic acphialeiac. Dev
avaaubavoume kaia euvyn ia atuxmuata
nbaBcN ov oeliovtae mtn thonn autw
twv OsyivxphonskTwv YtnoBleEewv
aofaaleiac.

1.Ynoδεiεic aσφaλεiα

OaBpeite Tc avaloyec unodoeiEic aoaiaic oTo Etnouvamtoevo Blaipio!

±b Npooxn!

AiaBaote 6Le Tc YnObeEieic aOpaaleia cai Tc OBeNyeic. Eaev AkoLouoTheTc YnObeEieic aOpaAeia kai Tc OBeNyeic 6ev anokLeiaovTai nAekptponAnEia, npkayia kaH aoBapoi tpaunaiouoi. DuAeTe pnoeKTiKa oLe Tc YnObeEieic aOpaAeia cai Tc OBeNyeic yia to eAiov.

2. Nepiypaphi Tnc ouokevnc kau oumapadaδóεva

2.1 Pnpypa n ts oukeun (Eik. 1/2)
