THAC 1906 OF - Compressore d'aria EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore d'aria
Marca	Einhell
Modello	THAC 1906 OF
Alimentazione	230 V ~ 50 Hz
Potenza del motore	1,1 kW
Modalità di servizio	S3 25% 10 min
Velocità di rotazione del compressore	3550 min⁻¹
Pressione di esercizio max.	8 bar
Capacità del serbatoio	6 litri
Potenza di aspirazione teorica	185 L/min
Livello di potenza acustica (LWA)	97 dB(A)
Livello di pressione acustica (LpA)	75 dB(A)
Tipo di protezione	IP 20
Peso	9 kg
Pressione di inserimento	6 bar
Pressione di disinserimento	8 bar
Manutenzione	Scaricare l'acqua di condensa dopo ogni utilizzo; pulire con un panno umido e sapone neutro
Sicurezza	Valvola di sicurezza regolata in fabbrica; interruttore on/off; protezione termica del motore
Ricambi e riparabilità	Ricambi disponibili presso il produttore o il servizio clienti; sostituire il cavo di alimentazione da un professionista
Garanzia	24 mesi su difetti di materiale o di fabbricazione

Domande frequenti - THAC 1906 OF EINHELL

Come regolare la pressione di uscita?

Utilizzare il regolatore di pressione (7) per regolare la pressione sul manometro (6). La pressione impostata è disponibile al raccordo rapido (5).

Come scaricare l'acqua di condensa?

Dopo ogni utilizzo, aprire il rubinetto di scarico (11) inclinando il serbatoio in modo che il rubinetto sia nel punto più basso. L'acqua di condensa defluirà completamente.

Il compressore non si avvia, cosa fare?

Controllare la tensione di rete, il cavo, la presa e il fusibile. Se la temperatura è inferiore a +5°C, il motore potrebbe non avviarsi. In caso di surriscaldamento, lasciare raffreddare il motore.

Qual è la pressione massima di esercizio?

La pressione massima di esercizio è di 8 bar. La valvola di sicurezza è regolata in fabbrica per questa pressione.

Il compressore è senza olio?

Sì, il modello THAC 1906 OF è un compressore senza olio (OF = Oil-Free). Non è necessario alcun cambio d'olio.

Come pulire il compressore?

Utilizzare un panno umido con un po' di sapone. Non utilizzare solventi ed evitare l'ingresso di acqua all'interno. Prima della pulizia, scollegare l'apparecchio e disconnettere gli utensili.

Qual è la capacità del serbatoio?

Il serbatoio ha una capacità di 6 litri. Produce una pressione di esercizio di 8 bar.

Come testare la valvola di sicurezza?

Tirare l'anello della valvola di sicurezza (10) fino a sentire l'aria fuoriuscire, quindi rilasciare. Eseguire questo test di tanto in tanto per garantirne il corretto funzionamento.

Posso usare una prolunga elettrica?

Evitare prolunghe troppo lunghe perché causano cadute di tensione. Se necessario, utilizzare una prolunga con un diametro del filo sufficiente per la potenza di 1,1 kW.

Dove trovare i pezzi di ricambio?

Ordinare i pezzi presso il produttore o il servizio clienti indicando il tipo di apparecchio, il numero articolo e il numero di identificazione. Prezzi e informazioni sono disponibili su www.isc-gmbh.info.

MANUALE UTENTE THAC 1906 OF EINHELL

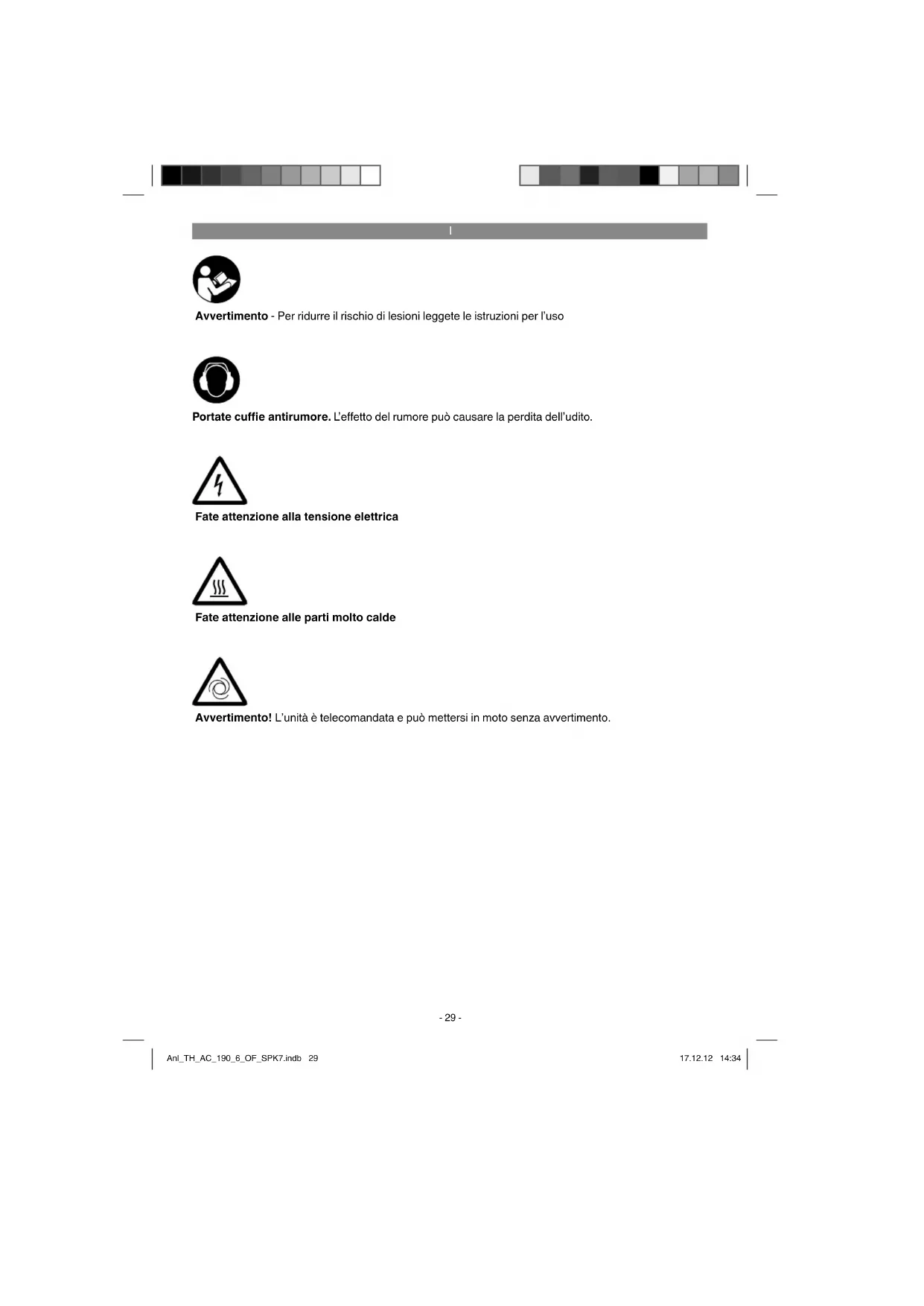

Aventimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Fate attenuationa alla tensione elettrica

Fate attenzione alle parti molto calde

Aventimento! L'unità è telecomandata e più mettersi in moto alla vortamento.

I

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiassi momento. Se date l'apparecchio ad altre persona, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Aventimento!

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate toutes le avventenze e le Istruzioni per eventuali necessitàfuture.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. 1. Copertura della scocca
2. Serbatoio a pressione
3. Gancio avolgicavo
4. Piede di appoggio
5. Accoppiamento rapido (aria compressa regolata)
6. Manometro (indica la pressione impostata)
7. Regolatore di pressione
8. Interru tture ON/OFF
9. Impugnatura di trasporto
10. Valvola di sicurezza
11. Tappo a rubinetto di scarico dell'acqua di condensa

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descriitti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisito o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
  Togliete il materiale d'imballaggio eanche i fermi di trasporto / imballo (se presenti).
  Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibl, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoll pezz! Sussiste percolo di Ingerlamento e soff ocamento!

Istruzioni per l'uso originali
- Avverntenze di sicurezza

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di uomini tipo che ne risulta.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiane o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriiali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento rete eletrica: 230 V ~ 50 Hz

Potenza del motore kW: 1,1

Modalità operativa S3 25% 10 min

Numero giri del compressore/min: 3550

Pressione al funzionamento in bar: 8

Volume del recipiente a pressione (in litri): 6

Potenza teorica d'assorbimento I/min: 185

Livello potenza acustica LwA in dB: 97

Incertezza KWA 2 dB

Livello intensita acustica L_pA in dB: 75

Incertezza K. 2 dB

Tipodie protezione: IP 20

Peso dell'apparecchio in kg: 9

Rumore

I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Verificate che l'apparecchio non presenti danni di trasporto. Comunicare tempestamente gli eventuali danni rilevati all'impresa trasporti, che ha proveduto alla consegna del compressore.
Il collocamento del compressore dovrebbe avenire vicino al consumatore.
- Sono da evitare lunghe condutture dell'aria e lunghe condutture di raccordo (cavi di prolunna).
Verificate che l'aria assorbita sua asciutta e sanza polvere.
Non collocare il compressore in una stanza umida o bagnata.
Il compressore delve venire usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5^ + 40^) . Il luogo delve assere privo di polvere, acidi, vapori, gas esplosivi o inflammabili.
Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua.

6. Montaggio e messa in esercizio

Attenzione!

Prima della messa in esercizio montate assolutamente l'apparecchio in modo completo!

6.1 Allacciamento alla rete

Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparechio. I cavi lunghi di alimentazione nonché prolonghe, avolgicavì, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5^ l'avvio del motore più essere più difficile.

Per accendere spostate l'interruttore ON/OFF (8) in posizione 1.

Per spegnere portate l'interruttore ON/OFF (8) in posizione 0.

6.3 Impostazione della pressione (Fig. 1)

• Con il regolatore della pressione (7) si cui impostare la pressione sul manometro (6).
  La pressione impostata puo essere prelevata sull'accoppiamento rapido (5).

6.4 Regolazione del pulsante

Il pulsante è stato regolato nell'esterilimento.

Pressione d'accensione: 6 bar

Pressione di spegnimento: 8 bar

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericolli.

1

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

Prima di qualsiasti lavoro di pulizia e di manutenzione staccate la spina alla presa di corrente.

Attenzione!

Attendete fi no a quando Il compressore si sua completeness raff reddato! Pericolo dl usioni!!

Attenzione!

Prima diogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serba-tioo!

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
  Il tubo e gli strumenti di spruzzo devono essere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

8.2 Acqua di condensa

Attenzione! Per una durata prolongata del serbatoio a pressione (2), dopo ogni utilizzo è necessario scarcare l'acqua di condensa aprendo il rubinetto di scarico (11). Inclinate il serbatoio del compressore in modo che il rubinetto di scarico si trovi nel punto più basso del serbatoio. In tal modo l'acqua di condensa potra defl uire completamente.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modifi care la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirate brevemente l'anello fi no a quando si sente l'aria compressa che fuorisesce. Poi mollate di nuovo l'anello.

8.4 Conservazione

Attenzione!

Staccate la spina dalla presa di corrente, sfi atate l'apparecchio e tutti gli utensili ad aria compressa ad esse collegato. Tenete il compressore in modo tale che non possa essereMESSO in funzione da persona non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e我的心u accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un aposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

1

10. Possibili cause di anomalie

Problema Causa	Soluzione
Il compressore non funziona	1. Manca la tensione di rete	1. Controllare cavo, spina di rete, fusi-bile e presa di corrente
	2. Tensione di rete troppo Bassa	2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suffi ciente del conduc-tore
	3. Temperatura esterna troppo bassa	3. Non farlo funzionare ad una tempe-ratura esterna inferiore a +5°C
	4. Motore surriscaldato	4. Fate raff reddare il motore ed even-ualmente eliminare la causa del surriscaldamento
Ilcompressore funziona, ma non produce aria com-pressa	1.Valvolaantiritornoperde	1. Sostituite la valvola antiritorno
	2. Guarnizioni rovinata	2. Controllate le guarnizioni, fare so-stituire le guarnizioni difettose da un'offi cina specializzata
	3. Tappo a vite di scarico dell'accu di condensa (11) perde	3. Serrate a mano il tappo a vite. Controllate la guarnizione della valvola, eventualmente sostituitela
Il manometro indica pressione, ma gli utensili non funzi-onano	1. Perdite nei collegamenti del tubo	1. Controllate il tubo dell'aria compressa, eventualmente sostituitelo
	2. Perdite all'accoppiamento rapido	2. Controllate ed eventualmente sostitute l'accoppiamento rapido
	3. Impostata pressione troppo Bassa sul regolatore di pressione	3. Aprite maggiornente il regolatore di pressione.

1

Solo per paesi membri dell'UE

Non smaltite gli elettrotensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettROUTensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'appareccchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'appareccchio. L'appareccchio vecchio piùanche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

1

Disposizioni di garanzia

La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente, perché ci è influisca sui diritti di garanzia previsti alla legge.

Categoria Esempio Prestazione di garanzia
Difetti di materiale o fabbrica-zione
Parti soggetti ad usura * Cinghia	trapezoidale, fi ltro dell'aria
Materiale di consumo/ parti di consumo *
Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ove ro il centro fai-da-te responsabile, garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documento di acquisito.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In quello caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

1

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al loro servizio di assistenza clienti all'indirizzo indicate in questa scheda di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomiale riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'appareccchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiane o industriale. Un contratto di garanzia noniene concluso quando l'appareccchioiene usato in impegre commerciali, artigianali or industriali, o con attività equivalente. Dalle notre garanzia sono esclude inottre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installmente non corretta, nella mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'appareccchio o utilizzo di utensili o accessori non consentiti), della mancata osservanza delle norme di sicurezza e di manutenzione, nella penetrazione di corpi estranei nell'appareccchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovutta all'impiego. Ciè vale particolaremente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono più effettuati interventi sull'appareccchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo averocaccerto il difetto. É esclua la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostuzione dell'apparecchio non comporta una prerogta del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sulippo.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto indicate. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perci o scontrino di cassa come provale Indicate il motivo di reclamo nel modo più dettagliato possible. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l'uso.
