| Type de produit | Enregistreur vidéo numérique réseau (NVR) 8 canaux PoE |
| Marque | ABUS |
| Modèle | TVVR36800 |
| Nombre de canaux | 8 canaux PoE (Power over Ethernet) |
| Alimentation | Bloc d’alimentation 48 V CC (incluse) |
| Dimensions (approx.) | 260 x 230 x 50 mm |
| Poids (approx.) | 1,5 kg |
| Connectivité | 8 ports PoE, 1 port réseau RJ45, 1 sortie HDMI, 1 sortie VGA, ports USB |
| Résolution d’enregistrement | Jusqu’à 8 MP (4K) par caméra (selon caméra) |
| Compression vidéo | H.265+ / H.265 / H.264+ / H.264 |
| Stockage | 1 emplacement pour disque dur SATA (jusqu’à 10 To) |
| Fonctions principales | Enregistrement continu et sur détection de mouvement, lecture à distance, accès via application CMS et mobile |
| Configuration | Assistant de configuration, interface Web, souris USB incluse |
| Sécurité | Mot de passe administrateur, mot de passe caméra, chiffrement des données |
| Entretien et nettoyage | Essuyer avec un chiffon sec, ne pas utiliser de liquides ou nettoyants agressifs |
| Pièces détachées et réparabilité | Disque dur remplaçable, alimentation externe, assistance technique ABUS |
| Conditions d’utilisation | Température : 0 °C à 40 °C, humidité : 10 % à 90 % sans condensation |
| Contenu de la livraison | Enregistreur, bloc d’alimentation 48 V, souris USB, câble réseau 1 m, CD, guide de démarrage rapide |
| Garantie | 2 ans (conformité européenne) |
| Certifications | CE, RoHS, conforme aux directives européennes |
FOIRE AUX QUESTIONS - TVVR36800 ABUS
Questions des utilisateurs sur TVVR36800 ABUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enregistreur vidéo numérique au format PDF gratuitement ! Retrouvez votre notice TVVR36800 - ABUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TVVR36800 de la marque ABUS.
MODE D'EMPLOI TVVR36800 ABUS
Étendue de la livraison 42
Avertissements 43

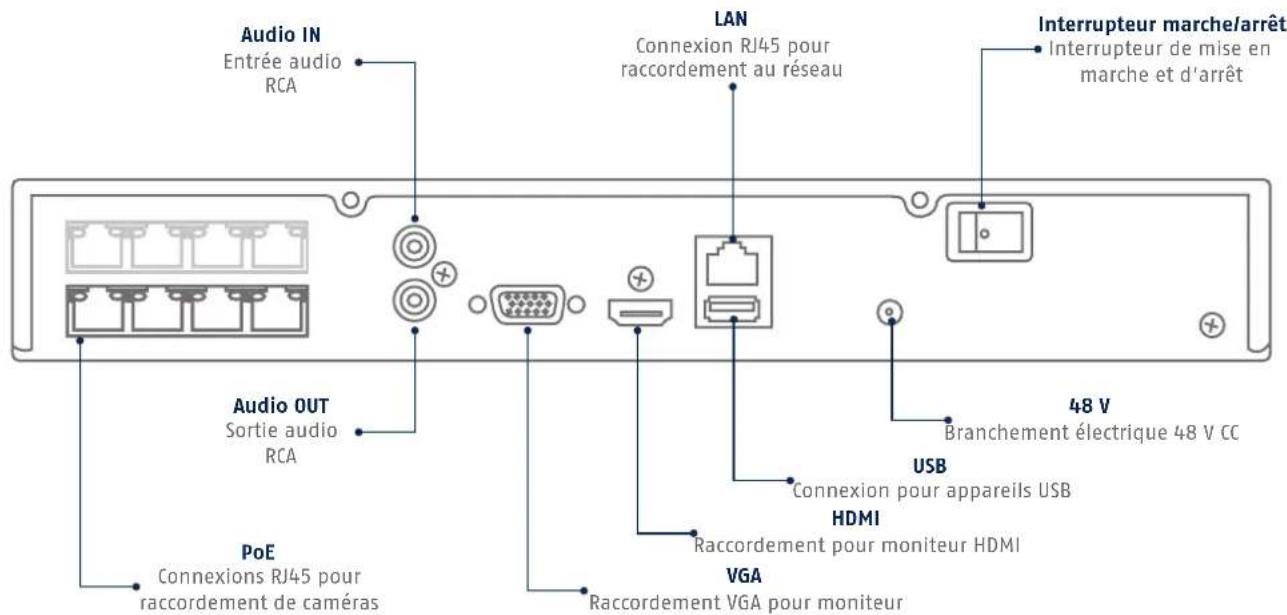

Raccordements 44
Conseils pour l'installation
de la caméra 46
Installation matérielle 47
Activation du système 49
Configuration du logiciel 50
Manuel + logiciel + application 56
Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur IP. Pour plus d'informations, consultez la notice d'utilisation.

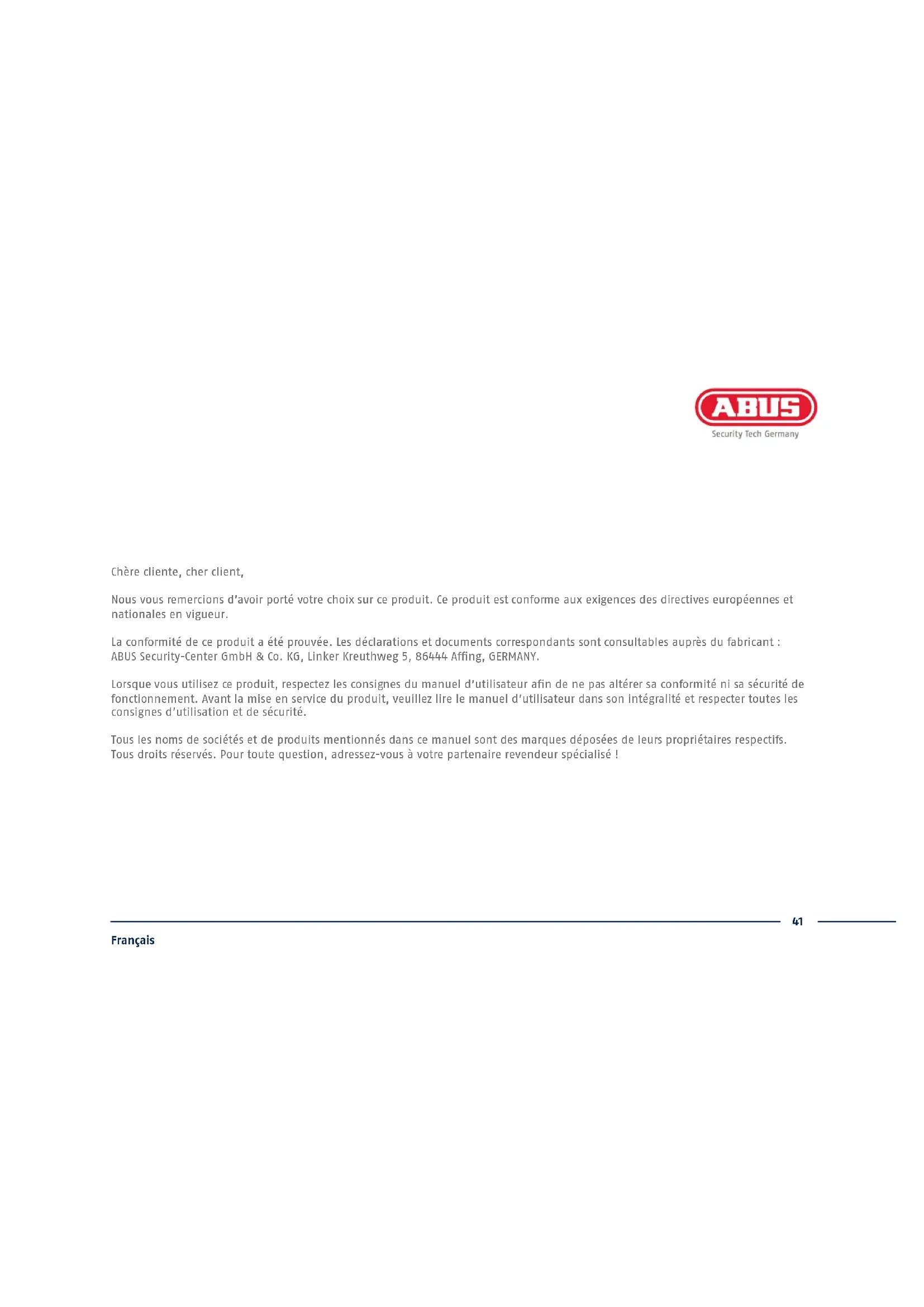

Nous vous remercions d'avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.
Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisation afin de ne pas altérer sa conformité ni sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.
Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Pour toute question, adressez-vous à votre partenaire revendeur spécialisé !
TWR36400
- Enregistreur PoE 4 canaux
- Bloc d'alimentation de 48 V Souris sans fil USB Câble réseau 1 m CD Guide de démarrage rapide
TWR36800
Enregistreur 8 canaux - Bloc d'alimentation de 48 V Souris sans fil USB Cable réseau 1 m CD Guide de démarrage rapide
Avertissements
L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.
Veillez à ce que l'alimentation électrique ne soit pas interrompue.
Ne renversez pas de liquides sur l'enregistreur.
Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.
Eteignez l'enregistreur avant de brancher ou de retirer des périphériques.
Veillez ce que la ventilation soit tout à fait suffisante.
Conseils pour l'installation de la caméra

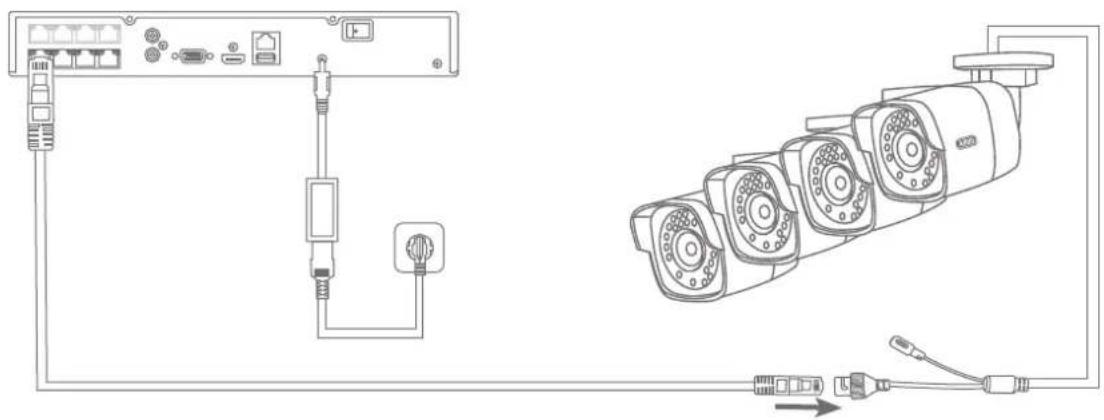

Mettez l'enregistreur sous tension. Raccordez les caméras aux ports PoE de l'enregistreur à l'aide du câble réseau. L'ajout automatique de la caméra dans l'enregistreur prend env. 3 minutes.
Installation matérielle
5678 Établissez la connexion avec la platine principale à l'aide du câble de données (petit connecteur) et du câble électrique (gros connecteur).
Placez maintenant le boîtier sur le socle de l'enregistreur, le long de la glissière.
Vissez ensuite le boîtier au socle à l'aide des 6 vis.
Branchez le bloc d'alimentation et allumez l'enregistreur à l'aide de l'interrupteur marche/arrêt.
Activation du systeme
Saisissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommendation : utilisez un mot de passe complexe, de niveau « Fort ».
Pour confirmer, saisissez à nouveau le mot de passe. Notez également le mot de passe dans le guide de démarrage rapide et conservez-le à un endroit sûr. La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS.
Saisissez également le mot de passe d'activation pour les caméras. Lorsque vous activez une camera via l'enregistreur, l'enregistreur utilise pour ce faire ce même mot de passe. Cliquez ensuite sur « OK » L'appareil est maintenant activé et peut être pleinement utilisé.
Mot de passe administrateur :

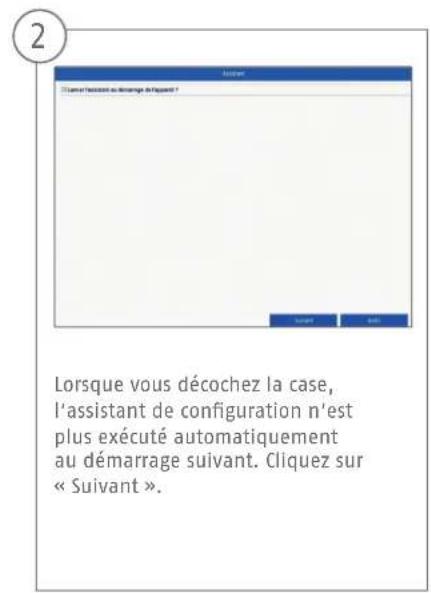

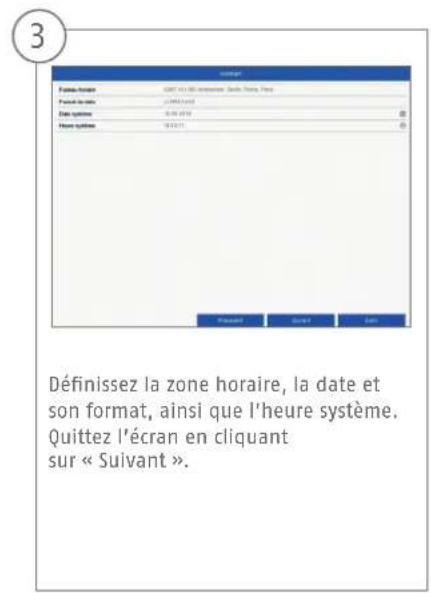

Configuration du logiciel
Réglez la vitesse de connexion manuellement sous « Type de carte réseau ». Nous recommandons d'utiliser la détection automatique (auto-adaptatif) préévue.
Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge). Dans ce cas, rendez-vous au point 13.

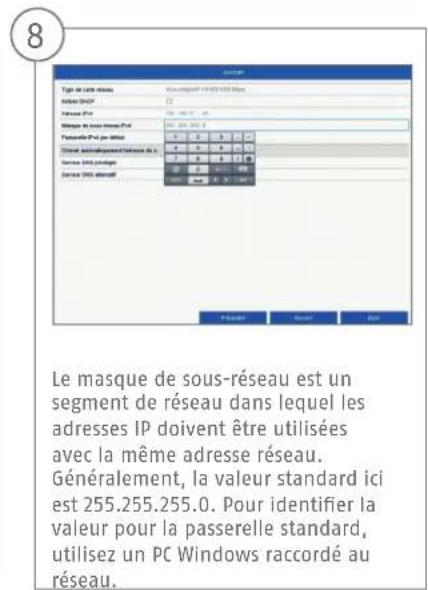

Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes. Le graphique illustre par exemple les appareils avec les adresses IP correspondantes.
Le serveur DNS « traduit » une adresse Internet en adresse IP. Spécifiez la valeur de la passerelle standard dans le champ Serveur DNS privilégié.
C'est ici que vous pouvez gérer vos ports et les modifier au besoin. Nous vous conseillons de conserver les valeurs par défaut.
Si vous souhaitez configurer un accès à distance, cochez la case dans le champ DDNS. Sélectionnez ensuite le « Type DDNS » au niveau du champ de saisie.
Indiquez ensuite l'adresse du serveur, le nom de domaine de l'appareil, le nom d'utilisateur et le mot de passe. Passez à l'écran suivant en cliquant sur « Suivant »
Le disque dur installé doit être initialisé avant utilisation. Sélectionnez le disque dur à initialiser.
Cliquez sur Init et confirmez l'initialisation réussie avec OK. Passez à l'écran suivant en cliquant sur « Suivant »
Cliquez sur « Recherche » pour chercher les caméras existantes dans le réseau.
Vous trouvez ci-dessous toutes les caméras réseau compatibles. Cochez les cases des caméras souhaitées et cliquez sur Ajouter. Passez à l'écran suivant en cliquant sur « Suivant »
Sélectionnez le type d'enregistrement. Vous avez le choix entre « Continu » et « Détection de mouvement ». Fermez l'assistant de configuration en cliquant sur « OK ».
Vous trouvez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet
Téléchargements du lien suivant :
Avec le logiciel de station centrale d'écran (CMS) ABUS TVSW1001, vous pouvez surveiller, contrôler et générer toutes les données vidéo de votre enregistrateur ABUS depuis votre PC :
Utilisez l'installateur IP ABUS pour chercher votre enregistrure dans le réseau, vérifier et installer les mises à jour du firmware, et télécharger manuels et guides rapides directement sur votre PC :
enregistreur gratuitement :
