Tipo di prodotto	Registratore video digitale di rete (NVR) 8 canali PoE
Marca	ABUS
Modello	TVVR36800
Numero di canali	8 canali PoE (Power over Ethernet)
Alimentazione	Alimentatore 48 V CC (incluso)
Dimensioni (circa)	260 x 230 x 50 mm
Peso (circa)	1,5 kg
Connettività	8 porte PoE, 1 porta di rete RJ45, 1 uscita HDMI, 1 uscita VGA, porte USB
Risoluzione di registrazione	Fino a 8 MP (4K) per telecamera (a seconda della telecamera)
Compressione video	H.265+ / H.265 / H.264+ / H.264
Archiviazione	1 alloggiamento per disco rigido SATA (fino a 10 TB)
Funzioni principali	Registrazione continua e su rilevamento movimento, riproduzione remota, accesso tramite applicazione CMS e mobile
Configurazione	Assistente di configurazione, interfaccia web, mouse USB incluso
Sicurezza	Password amministratore, password telecamera, crittografia dei dati
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare liquidi o detergenti aggressivi
Ricambi e riparabilità	Disco rigido sostituibile, alimentazione esterna, assistenza tecnica ABUS
Condizioni d'uso	Temperatura: da 0 °C a 40 °C, umidità: dal 10% al 90% senza condensa
Contenuto della confezione	Registratore, alimentatore 48 V, mouse USB, cavo di rete 1 m, CD, guida rapida
Garanzia	2 anni (conformità europea)
Certificazioni	CE, RoHS, conforme alle direttive europee

Domande frequenti - TVVR36800 ABUS

Come collegare le telecamere al registratore TVVR36800?

Collegare ciascuna telecamera PoE a una porta PoE del registratore utilizzando un cavo di rete. L'aggiunta automatica richiede circa 3 minuti.

Come inizializzare il disco rigido per la registrazione?

Nel menu di configurazione, selezionare il disco rigido, fare clic su Init e confermare l'inizializzazione. Il disco rigido deve essere inizializzato prima del primo utilizzo.

Come configurare la password amministratore?

Al primo avvio, inserire una password complessa nel campo Nuova password. Confermarla e conservarla in un luogo sicuro. Il ripristino richiede l'assistenza ABUS.

Come aggiungere telecamere di rete compatibili?

Andare nell'assistente di configurazione, fare clic su Ricerca per rilevare le telecamere sulla rete, selezionare quelle desiderate e fare clic su Aggiungi.

Quali tipi di registrazione sono disponibili?

È possibile scegliere tra Continua (registrazione 24/7) o Rilevamento movimento (attivato dal movimento). L'impostazione si effettua nell'assistente.

Come accedere al registratore da remoto?

Attivare il DDNS nella configurazione di rete, inserire i parametri del proprio provider DDNS, quindi utilizzare l'app mobile o il software CMS ABUS TVSW1001.

Cosa fare se ho dimenticato la password amministratore?

Il ripristino è possibile solo tramite l'assistenza tecnica ABUS. Contattare il supporto con le informazioni del proprio dispositivo.

Come impostare la risoluzione di registrazione?

La risoluzione dipende dalle telecamere. Nel menu di configurazione delle telecamere, è possibile selezionare la risoluzione fino a 8 MP (4K) a seconda del modello di telecamera.

Posso utilizzare un disco rigido di oltre 10 TB?

Il registratore supporta dischi rigidi SATA fino a 10 TB. Dischi di capacità superiore potrebbero non essere riconosciuti.

Dove trovare gli aggiornamenti del firmware?

Utilizzare l'utility ABUS IP Installer per cercare gli aggiornamenti e installarli direttamente dal proprio PC.

MANUALE UTENTE TVVR36800 ABUS

Consiglio per l'installazione della videocamera 118

Installazione dell'hardware 119

Attivazione del systema 121

Configurazione del software 122

Istruzioni ^+ software ^+ app 128

Espanol

Volumen de entrega 132

Advertencias 133

Conexiones 134

La presente guida rapida descive i primi passaggi per eseguire la configurazione del registraratore IP. Informazioni dettagliate sono disponibili nelle istruzioni per l'uso.

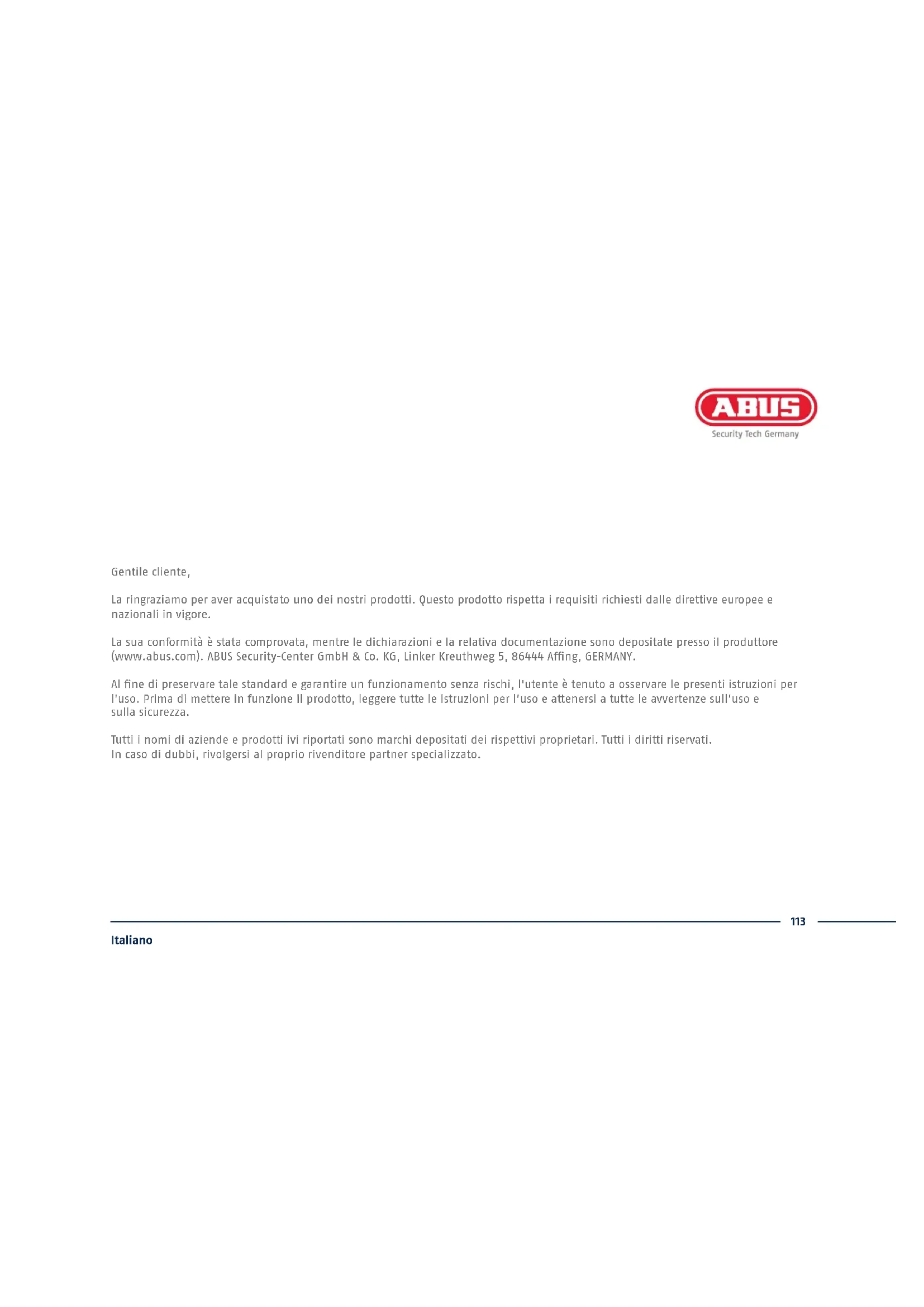

Gentile clientele,

La ringraziamo per aver acquistato uno dei nostri prodotti. Questo prodotto rispetta i requisiti richiesti dalle direttive europee e nazionali in vigore.

La sua conformità è stata comprovata, perché le dichiarazioni e la relativa documentazione sono depositate presso il produttore (www.abus.com). ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Al fine di preservare tale standard e garantire un funzionamento nella rischi, l'utente è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso e atteneri a tutte le avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati. In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato.

DOTAZIONE

TVR36400:

• Registratore PoE a 4 canali
• Alimentatore 48 V
• Mouseswana fili con attacco USB
  Cavodiretda1m
  CD
  Guida rapida

TVVR36800:

• Registratore a 8 canali
• Alimentatore 48 V
• Mouse Senza fili con attacco USB
  Cavo di rete da 1 m
  CD
  Guida rapida

AVVERTENZE

Tenere il registratore lontano da forti campi magneti.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Utilizzare e conservare il registratore solo nelle condizioni ambientali consigliate dal produttore

Specnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che sia sempre garantita una ventilazione adeguata.

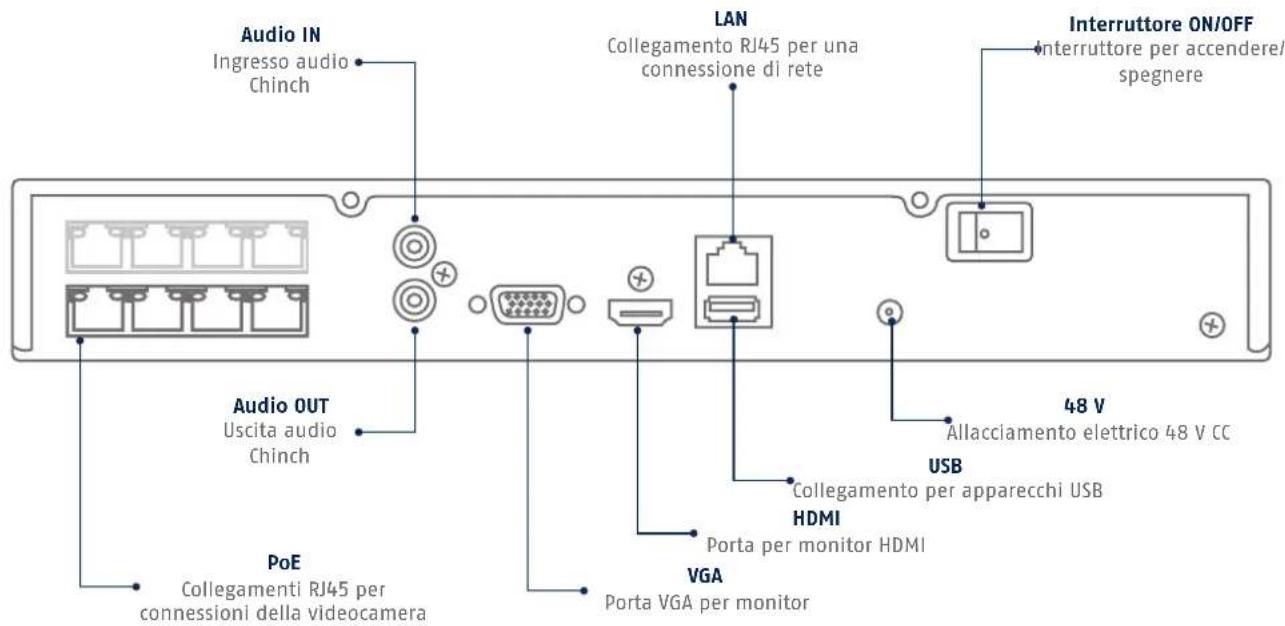

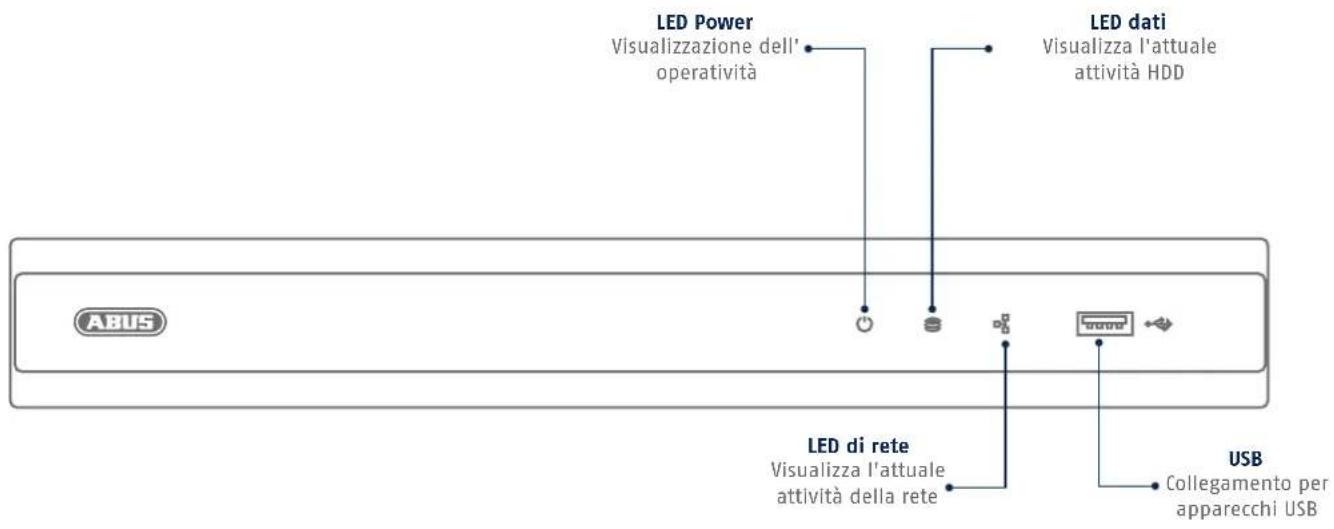

COLLEGAMENTI

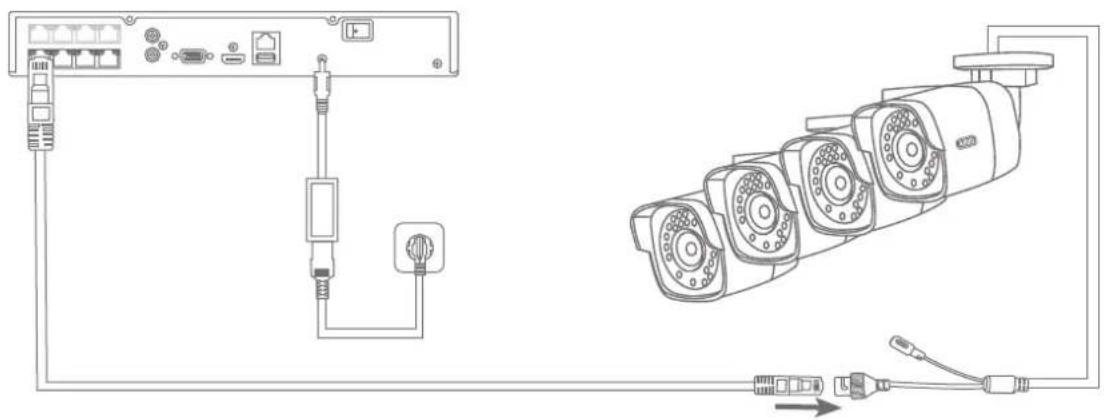

CONSIGLI PER L'INSTALLAZIONE DELLA VIDEOCAMERA

Alimentare il registraratore con tensione. Collegare le videocamere tramite cavo di rete alle porte PoE del registraratore. Sono necessari circa 3 minuti per aggiungere automaticamente una teilecamera al registraratore.

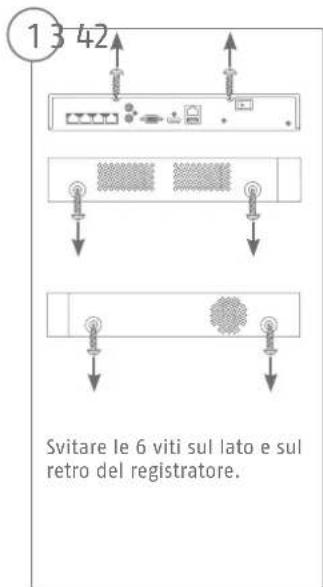

INSTALLAZIONE DELL'HARDWARE

5678

Realizzare i collegamenti per la scheda madre con il cavo dei dati (connetto piccolo) e il cavo elettrico (connetto grande).

Posizionare ora l'alloggiamento lungo la guida sulla piastra di base del registratore.

Avvitare quindi l'alloggiamo e la piastr di base con le 6 viti.

Collegare I'alimentatore e il
registrazione all'
interrutto ON/OFF

ATTIVAZIONE DEL SISTEMA

Inserire una password per I'amministrazione nel Campo "Nuova password". La password deve rispetto i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risulti "Elevato".

2

Inserire nuovamente la password per confermare. Annotare la nuova password nella guida rapida e conservarla in un luogo sicuro. E posible ripristinare la password dell'amministratore solo tramite il supporto tecnico di ABUS.

3

Inserireanche la password di
attivazione delle telecamere. Attivando
una telemcera tramite il registraratore,
il registraratoreutilizzata la password per
tale scopo.Infinefarecliscu"OK".
L'apparecchio e attivo e cui essere
utilizzato in tutte le sue funzioni.

Password amministratore:

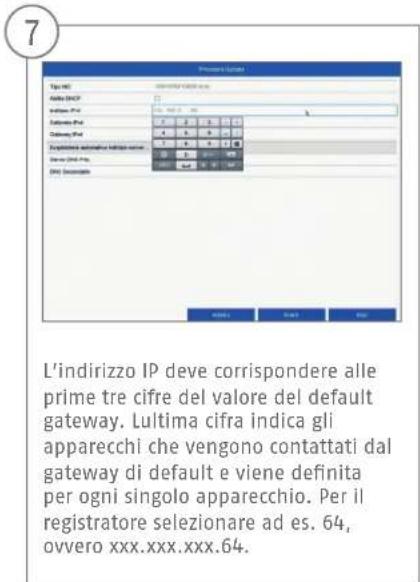

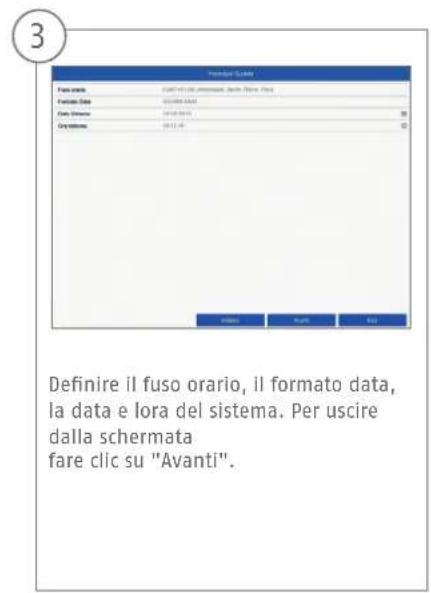

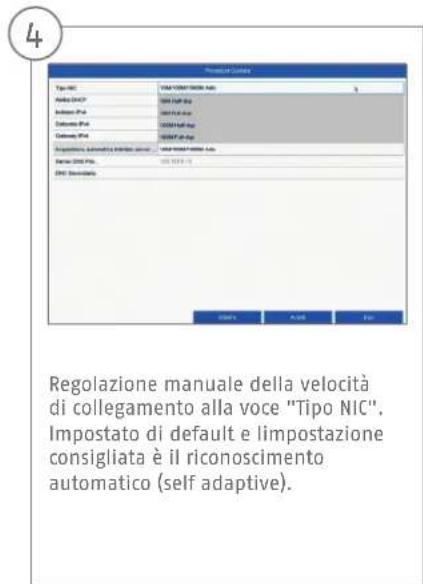

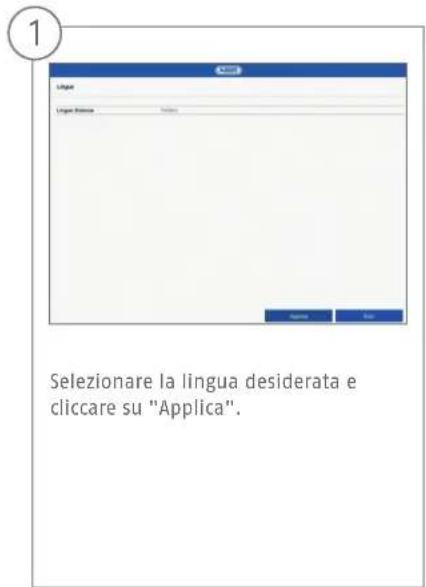

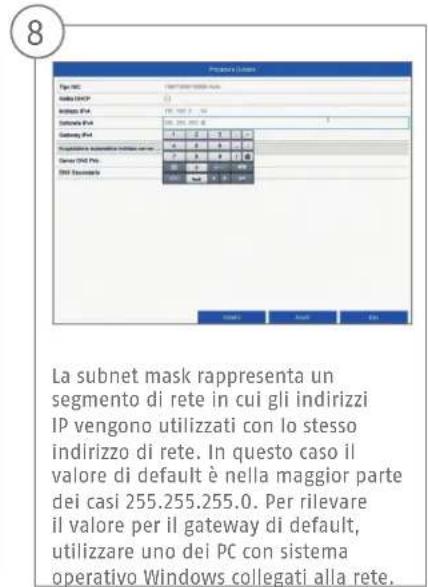

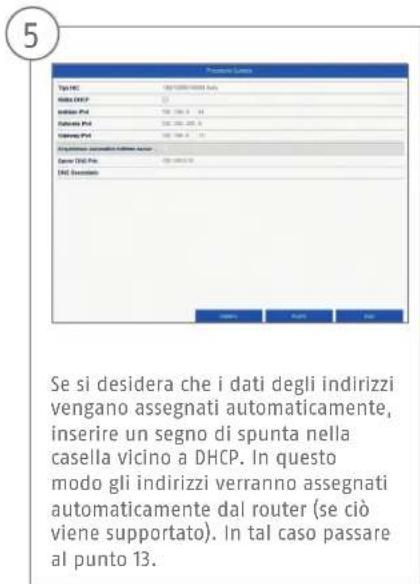

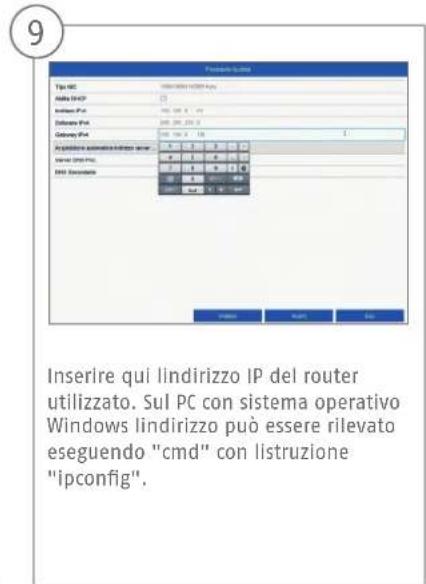

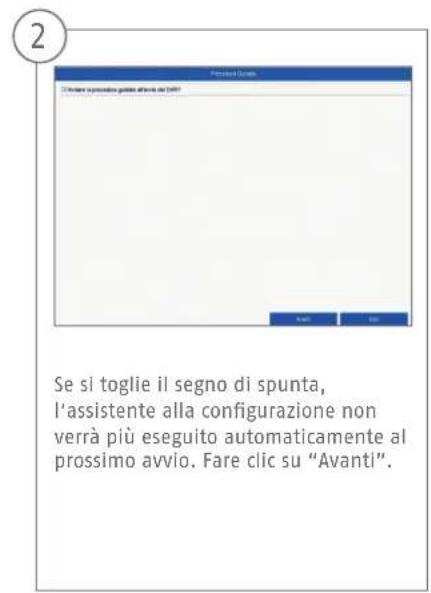

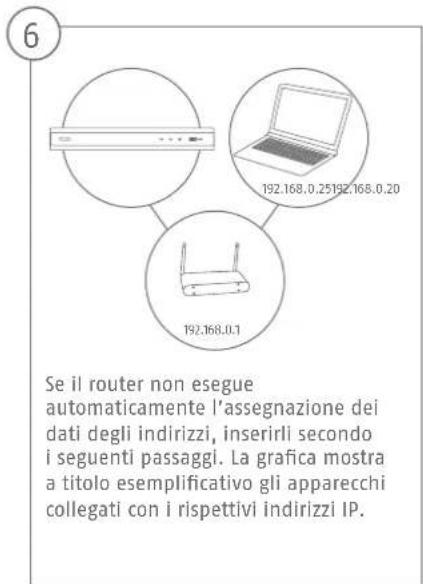

CONFIGURAzione DEL SOFTWARE

10

II Server DNS "converte" un indirizzo Internet in un indirizzo IP. In Server DNS Pric. insere il valore del gateway di default.

11

In questa schermata si possono gestire e alloccorrenza modificare le porte. Il nostro consiglio è di mantenere i valori di default.

12

Se si desidera configurare un accesso remoto, insere un segno di spunta nel Campo DDNS. Selezionare poi i tipi DDNS dal Campo di immissione.

13

Quindi,或者其他 allindirizzo del server, impostare il nome di dominio dellapparecchio, il nome utente e la password. Passare alla schermata successiva con "Avanti".

14

Il disco rigido installato delve essere inizializzato prima dell'impio. Selezionare il disco rigido da inizializzato.

15

Fare cli su Init e confermare I'initializzazione eseguita con OK. Passare alla schermata successiva con "Avanti".

16

Per cercare in rete le videocamere di retegia presenti, cliccare su "Ricerca".

17

Qui di seguito troverete tutte le videocamere di rete compatibili. Utilizzando la casa di controllo, selezionare le videocamere di rete desiderate e cliccare su Aggiungi. Passare alla schermata successiva con "Avanti".

18

Selezionare il tipo di registrazione. è possibile scegliere tra "in continuo" e "Motion". Chiudere lassistente alla configurazione con "OK".

ISTRUZIONI + SOFTWARE + APP

Istruzioni:

Ulteriori istruzioni sullutilizzo dellinterfaccia Web e del registraratore sono riportate nella ricerca "Downloads" al seguente link: https://www.abus.com/product/TWR36400

Utilizzare IIP Installer di ABUS per cercare il registraratore nella rete, per controllare e installare gli aggiornamenti del fi rmware e per scaricare istruzioni e guide rapide direttamente sul PC: http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

App:

Plus/HD

un accesso remoto veloce e migliorato al registratore:
