TVVR36800 - Grabadora de vídeo digital ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grabador de vídeo digital en red (NVR) de 8 canales PoE
Marca	ABUS
Modelo	TVVR36800
Número de canales	8 canales PoE (Power over Ethernet)
Alimentación	Fuente de alimentación de 48 V CC (incluida)
Dimensiones (aprox.)	260 x 230 x 50 mm
Peso (aprox.)	1,5 kg
Conectividad	8 puertos PoE, 1 puerto de red RJ45, 1 salida HDMI, 1 salida VGA, puertos USB
Resolución de grabación	Hasta 8 MP (4K) por cámara (según cámara)
Compresión de vídeo	H.265+ / H.265 / H.264+ / H.264
Almacenamiento	1 bahía para disco duro SATA (hasta 10 TB)
Funciones principales	Grabación continua y por detección de movimiento, reproducción remota, acceso mediante aplicación CMS y móvil
Configuración	Asistente de configuración, interfaz web, ratón USB incluido
Seguridad	Contraseña de administrador, contraseña de cámara, cifrado de datos
Mantenimiento y limpieza	Limpiar con un paño seco, no usar líquidos ni limpiadores agresivos
Piezas de repuesto y reparabilidad	Disco duro reemplazable, fuente de alimentación externa, asistencia técnica ABUS
Condiciones de uso	Temperatura: 0 °C a 40 °C, humedad: 10 % a 90 % sin condensación
Contenido del paquete	Grabador, fuente de alimentación de 48 V, ratón USB, cable de red de 1 m, CD, guía de inicio rápido
Garantía	2 años (conformidad europea)
Certificaciones	CE, RoHS, conforme a las directivas europeas

Preguntas frecuentes - TVVR36800 ABUS

¿Cómo conectar las cámaras al grabador TVVR36800?

Conecte cada cámara PoE a un puerto PoE del grabador mediante un cable de red. La adición automática tarda aproximadamente 3 minutos.

¿Cómo inicializar el disco duro para la grabación?

En el menú de configuración, seleccione el disco duro, haga clic en Init y confirme la inicialización. El disco duro debe inicializarse antes del primer uso.

¿Cómo configurar la contraseña de administrador?

Durante la primera activación, introduzca una contraseña segura en el campo Nueva contraseña. Confírmela y guárdela en un lugar seguro. El restablecimiento requiere asistencia de ABUS.

¿Cómo agregar cámaras de red compatibles?

Vaya al asistente de configuración, haga clic en Buscar para detectar las cámaras en la red, marque las deseadas y haga clic en Agregar.

¿Qué tipos de grabación están disponibles?

Puede elegir entre Continua (grabación 24/7) o Detección de movimiento (activada por movimiento). El ajuste se realiza en el asistente.

¿Cómo acceder al grabador de forma remota?

Active el DDNS en la configuración de red, ingrese los parámetros de su proveedor de DDNS, luego use la aplicación móvil o el software CMS ABUS TVSW1001.

¿Qué hacer si olvidé mi contraseña de administrador?

El restablecimiento solo es posible a través de la asistencia técnica de ABUS. Contacte al soporte con la información de su dispositivo.

¿Cómo ajustar la resolución de grabación?

La resolución depende de las cámaras. En el menú de configuración de las cámaras, puede seleccionar la resolución de hasta 8 MP (4K) según el modelo de cámara.

¿Puedo usar un disco duro de más de 10 TB?

El grabador admite discos duros SATA de hasta 10 TB. Los discos de mayor capacidad podrían no ser reconocidos.

¿Dónde encontrar las actualizaciones de firmware?

Utilice la utilidad ABUS IP Installer para buscar actualizaciones e instalarlas directamente desde su PC.

MANUAL DE USUARIO TVVR36800 ABUS

Consejos para la instalacion de la camara 136

Instalacion del hardware 137

Activación del Sistema 138

Instalacion del software 140

Instrucciones ^+ Software ^+ Aplicacion 146

Polski

GUIA RÁPIDA PARA GRABADORA IP

En esta guíarapida se describes los primeros pasos a realizar para instalar su grabadora IP. En el manual de instruccionesouldrconsultar informacionmas detallada.

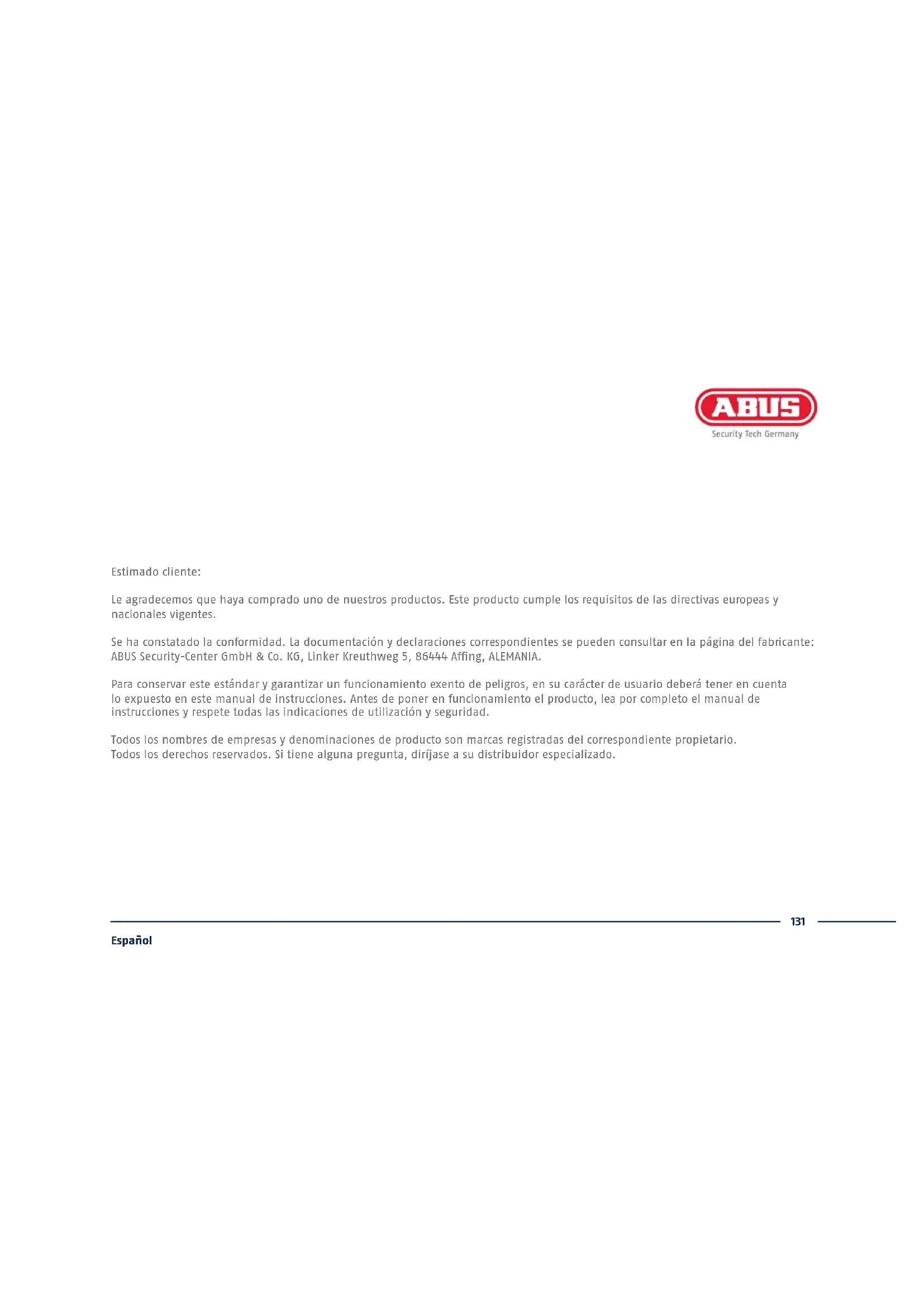

Estimado cliente:

Le agradecemos que haya comprado uno de nuestros produits. Este producto cumple los requisitos de las directivas europeas y naciales vigilentes.

Se ha constatado la conformidad. La documento y declaraciones correspondientes se pueda consulutar en la pagina del fabricante: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALEXMANIA.

Para conservar este estandar y garantizar un的功能amento exento de peligros, en su caracter de usuario deben tener en cuestion lo expuesto en este manual de instrucciones. Antes deponer en的功能amento el producto,lea porcompleteelmanual de instrucciones y respete todas las indicaciones deutilizacion y seguidad.

Totos los nombres de entreprises y denominaciones de producto son marcas registradas del correspondiente propietario.
Todos los derechos reservados. Si Tiene una pregunta, dirjase a su distribuidor especializzato.

VOLUMEN DE ENTREGA

TVR36400:

• Grabadora PoE de 4 canales
  Fuente de alimentacion de 48 V
  Ratón USB inalámbrico
  Cable de red de 1 m
  CD
• Guía épida

TVVR36800:

• Grabadora de 8 canales
• Fuente de alimentacion de 48 V
  Raton USB inalambrico
  Cable de red de 1 m
  CD
• Guía épida

ADVERTENCIAS

Mantenga la grabadora alejada de Campos magnéticos de gran intensidad.

Asegürese de que no se interruppa la alimentación de corriente.

Mantenga la grabadora alejada de cadaquier liquido.

Utilice y guarde la grabadora unicamente en las conditiones de entorno recomendadas por el fabricante.

Apague la grabadora
antes de conectar o retirar
aparatos periféricos.

Asegúrese de que haya sido una ventilación suficiente.

CONEXIONES

CONSEJOS PARA LA INSTALLACION DE LA CÁMARA

Suministre tension a la grabadora. Conecte las camaras a los puertos PoE de la grabadora mediante cable de red. La CAMERA tarda uno 3 Minutes en anadirse automatistically a la grabadora.

INSTALLACION DEL HARDWARE

Establezca la connexion a la placacde circuitos principal con el cable de datos (conector macho(PCPO) y el cable de alimentacion (conector macho grande).

Cologne a hora la carcasa a lo largo del carril guia sobre la placalase de la grabadora.

Atornille seguidamente la carcasa y la plaza base con los 6 tornillos.

Conectarespuesla fuente de alimentacion y encienda la grabadora con el interruptor de encendido y apagado

ACTIVACION DEL SISTEMA

En el camino "Nueva contraseña", introduzca una contraseña para el usuario administrador. La contraseña debe cumplir los requisitos minimos preestablecidos. Recomendacion: Utilice una contraseña lo más compleja possible, que alcance el estado "Fuerte".

2

Vuelva a introducir la contraseña para su confirmación. Adicionalmente, anote la contraseña en la guía rápida y guardela en un lugar seguro. Solo se pueda restablecer la contraseña del administrador a工程技术 de soporte técnico de ABUS.

3

Introduzca también la contraseña de activación para las cármas. Cuando activa una CAMERA a性和 de la grabadora, la grabadora usa paraarlo esta contraseña. Finalmente, haga click en "OK". Ahora el aparato queda activado y ya se pueda usar en su totalidad.

Contraseña de administrador:

INSTALLACION DEL SOFTWARE

4

Ajustemanuallementa velocidad deconexion en"Tipede NIC".El reconocimiento automatico (Auto) estáajustado pordefecto y se recomienda.

5

Si DEA que los datos de direccion se asignen automatistically,marca la casilla de verificacion en DHCP. De este modo, el router asignara ahora automatistically las direcciones (si es compatible).En este caso,continue con el punto 13.

6

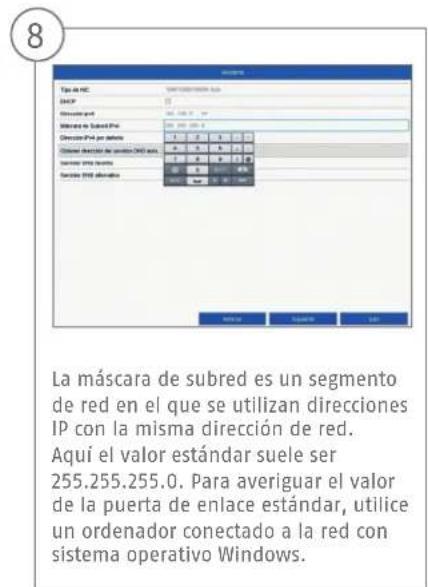

Si su router no asigna
automática lo datos de
dirección, introduzca los datos
en los siguientes pasos. El gráfico
ilustra a modo de ejemplo los
dispositivos a conectar junto con las
correspondentes direcciones IP.

10

El Servidor DNS "traduce" una direccion de Internet a una direccion IP.
Introduzca en Servidor DNS favorito el valor de la puerta de enlace estandar.

11

Aquipuedeadministaruspuertos y,si lo precisa,modificarlos. Recomendamosmantener losvalores estandar.

12

Si眼看 configurar un acceso remot,
marca la casilla de verificacion del camino DDNS.A continuacion,
seccione su proveedor de DDNS en el
campo de entrada.

13

A continuación, registre la direccion del servidor, el nombre de dominio del dispositivo, el nombre de usuario y la contraseña. Pase a lasuma pantalla con "Siguiente".

14

El disco duro instalado se debe inicalizar antes de uso. Seccione el disco duro que vaya a inicalizar.

15

Haga clic en Inic y confirma con OK que la inicializacion se ha llrado a cabo satisfactoriamente. Pase a lasumaiente pantalla con "Sigueiente".

16

Haga tic en "Buscar" para buscar lascamaras de red disponibles en la red.

17

A continuación encontrará todas las camaras de red compatibles. Marque las casillas de verificacion de las camaras de red que desear utilizes y haga click enañadir. Pase a lasumaienta pantalla con "Siguiente".

18

Selección el tipo de grabación. Se pueda elegir entre "Continua" y "Detección de movimiento". Finalice el asistente de configuración con "OK"

INSTRUCCIONES + SOFTWARE + APLICACION

Instrucciones:

Encontraró other instruetiones de uso de la web y de la interfaz de la grabadora en la pestaña "Descargas" del singularmente enlace:
AVIDA
https://www.abus.com/product/TWR36400

11001 ABUS Central Monitor Station (CMS) pueda superviar, controlar y administrar los datos de video de su grabadora ABUS en el PC:

Le el acceso remoto a su grabadora,

rápida y gratuita:

Utilice el ABUS IP Installer paraocular su grabadora en la red,comprobar e instalar laactualizacion del firmware y descargar directamente en su ordensor manuales de instrucciones y guas rapiidas:
