Produkttype	Netværks digital videooptager (NVR) 8 kanaler PoE
Mærke	ABUS
Model	TVVR36800
Antal kanaler	8 PoE-kanaler (Power over Ethernet)
Strømforsyning	48 V DC strømforsyningsenhed (medfølger)
Mål (ca.)	260 x 230 x 50 mm
Vægt (ca.)	1,5 kg
Forbindelse	8 PoE-porte, 1 RJ45 netværksport, 1 HDMI-udgang, 1 VGA-udgang, USB-porte
Optagelsesopløsning	Op til 8 MP (4K) pr. kamera (afhænger af kamera)
Videokomprimering	H.265+ / H.265 / H.264+ / H.264
Opbevaring	1 SATA-harddiskplads (op til 10 TB)
Hovedfunktioner	Kontinuerlig optagelse og bevægelsesdetektering, fjernafspilning, adgang via CMS- og mobilapp
Konfiguration	Konfigurationsguide, webgrænseflade, USB-mus inkluderet
Sikkerhed	Administratoradgangskode, kameraadgangskode, datakryptering
Vedligeholdelse og rengøring	Tør af med en tør klud, brug ikke væsker eller aggressive rengøringsmidler
Reservedele og reparationsmuligheder	Udskiftelig harddisk, ekstern strømforsyning, ABUS teknisk support
Brugsbetingelser	Temperatur: 0 °C til 40 °C, fugtighed: 10 % til 90 % ikke-kondenserende
Leveringsindhold	Optager, 48 V strømforsyning, USB-mus, 1 m netværkskabel, CD, hurtigstartguide
Garanti	2 år (europæisk overensstemmelse)
Certificeringer	CE, RoHS, i overensstemmelse med EU-direktiver

Ofte stillede spørgsmål - TVVR36800 ABUS

Hvordan tilslutter man kameraerne til optageren TVVR36800?

Tilslut hvert PoE-kamera til en PoE-port på optageren med et netværkskabel. Automatisk tilføjelse tager ca. 3 minutter.

Hvordan initialiserer man harddisken til optagelse?

I konfigurationsmenuen vælger du harddisken, klikker på Init og bekræfter initialiseringen. Harddisken skal initialiseres før første brug.

Hvordan konfigurerer man administratoradgangskoden?

Ved første aktivering indtaster du en stærk adgangskode i feltet Ny adgangskode. Bekræft den og opbevar den sikkert. Nulstilling kræver ABUS-support.

Hvordan tilføjer man kompatible netværkskameraer?

Gå til konfigurationsguiden, klik på Søg for at registrere kameraerne på netværket, marker de ønskede og klik på Tilføj.

Hvilke typer optagelse er tilgængelige?

Du kan vælge mellem Kontinuerlig (24/7 optagelse) eller Bevægelsesdetektering (udløst af bevægelse). Indstillingen foretages i guiden.

Hvordan får man fjernadgang til optageren?

Aktivér DDNS i netværkskonfigurationen, indtast indstillingerne fra din DDNS-udbyder, og brug derefter mobilappen eller CMS-softwaren ABUS TVSW1001.

Hvad gør jeg, hvis jeg har glemt min administratoradgangskode?

Nulstilling er kun mulig via ABUS teknisk support. Kontakt support med dine enhedsoplysninger.

Hvordan indstiller man optagelsesopløsningen?

Opløsningen afhænger af kameraerne. I kameraets konfigurationsmenu kan du vælge opløsning op til 8 MP (4K) afhængigt af kameramodel.

Kan jeg bruge en harddisk på mere end 10 TB?

Optageren understøtter SATA-harddiske op til 10 TB. Diske med større kapacitet kan muligvis ikke genkendes.

Hvor finder jeg firmwareopdateringer?

Brug værktøjet ABUS IP Installer til at søge efter opdateringer og installere dem direkte fra din pc.

BRUGSANVISNING TVVR36800 ABUS

Adverselshenvisninger 79

Tilslutninger 80

Tips vedrørende

kamerainstallation 82

Denne kvikguide beskriver de forste opsætningstrin for din IP-optager. Detaljerede informationer vindes i den betjeningsvejledning.

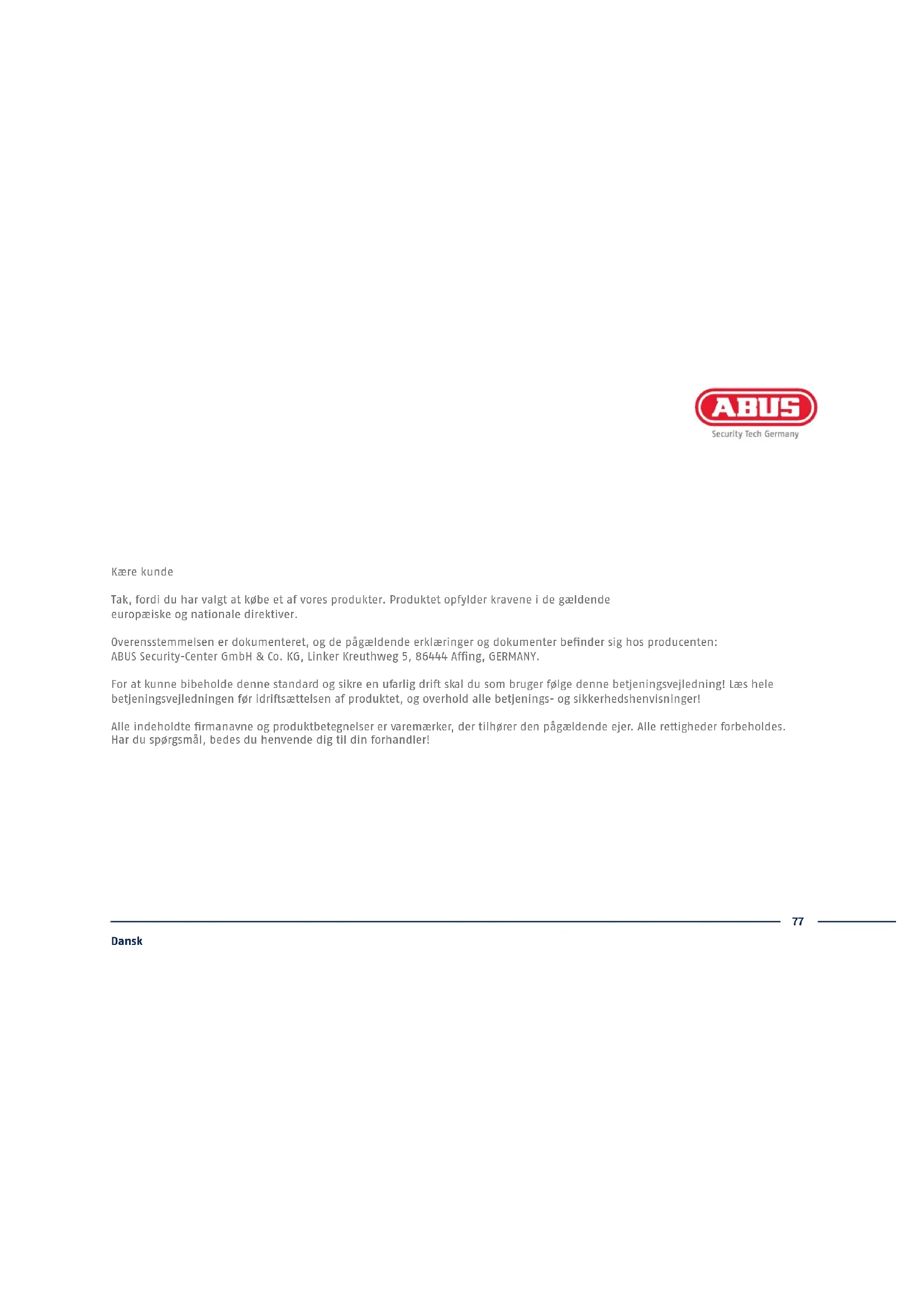

Kaere kunde

Tak, fordu har valgt at kobe et af vores produkter. Produktet opfylder kravene i de gaelende europaiske og nationale direktiver.

Overensstemmelsen er dokumenteret, og de pagaelende erklæringer og dokumenter befinder sig hos producenten: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

For at kinne bibeholde denne standard og sikre en ufarlig drift skal du som bruger flege donne betjeningsvejledning! Laes hele betjeningsvejledningen for idriffsættelsen afprodukter, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhorer den pageldende ejer. Alle rettigheder forbeholds. Har du sporgsmal, bedes du henvende dig til din forhandler!

INDHOLD I KASSEN

TVR36400:

• 4-kanals PoE-optager
• 48 V strømforsyning
  Tradlps USB-mus
• 1 m netværskabel
  ·Cd
  Kvikguide

TVVR36800:

• 8-kanals optager
  48V strormorsyning
  Tradlps USB-mus
• 1 m netværskabel
  CD
  Kvikguide

ADVARSELSHENVISNINGER

Hold kraftige magnetfelter væk fra optageren.

Sorg for en nod-strmsforsyning.

Hold vasker vak fra optageren.

Anvend og opbevar
kun optageren under de
omgivelsesbetingelser,
som producenten har anbefalet.

Sluk optageren,
fər du tilslutter erler
fjerner perifert udstyr.

Sorg for, at der altid er tilstrakkelig ventilation.

TILSLUTNINGER

TIPS VEDRØRENDE KAMERINSTALLATION

Forsyn optageren med spending. Tilslut kameraerne til optagerens PoE-porte via netværskabel. Det tager ca. 3 minutter, til et af kameraerne er fjoet til optageren.

HARDWAREINSTALLATION

Indtast i feltet "Nyt kodeord" et kodeord til administrator-brugeren. Kodeordet skal opfylde de specificerede minimumskray. Anbefaling: Brug et sa komplekst kodeord som muligt, som ligger pa niveauet "staerkrt".

(2

Indtast kodeordet igen for at bekraefte. Noter desuden kodeordet i kvikguiden, og opbevar den et sikkert sted.Administratorkodeordet kan nulstilles via den t ekniske support fra ABUS.

(3)

Indtast desuden aktiveringskodeordet til kameraerne. Hvis du aktiverer et kamera via optageren, bruger optageren dette kodeord til det. Klik til sidst på "OK". Udstyret er nu aktiveret og kan bruges fuldt ud.

Administrator-kodeord:

SOFTWAREOPSÄTNING

7

IP-adressen skal svare til standard-gateway-vaerdien pa de forste tre cife. Det sidste ciffer betegner det udsty, der aktiveres af standard-gatewayen og defineines for hvert enkelt udsty. Vaelg f.eks.64 for optageren, alssa xxx.xxx. xxx.64.

8

Subnetmasken er et netværkssegment,
hvor IP-adresser kan bruges
med samme netværksadresse.
Standardværden er her oftest 255.255.255.0. For at &, for standard-gatewayen skal du bruge en Windows-PC, der er sluttet til netværket.

9

Indtast din routers IP-adresse her. Du finder adressen ved hjaelp af "cmd" og kommandoen "ipconfig" pa din Windows-pc.

10

DNS-serveren "oversætter" en internetadresse til en IP-adresse. Hvis du har en foretrukket DNS-server, skal du indtaste værdien for standard-gatewayen.

11

Her kan du administratore dine porte og
aendre dem ved behov. VI anbefaler, at
du beholder standardvardierne.

12

Hvis du onsker at oprette en fernadgang, skal du sætte et flueben i feltet DDNS. Vælg derefter dine DDNSTyper via indtastningsfeltet.

13

Gem derefter serveradressen somt udstyretsdomainenavn,brugernavn og kodeord. Skift til den naste skarm med "Neste".

14

Den installerede harddisk skal initialiseres for anvendelsen.Vaelg den harddisk, der skal initialiseres.

15

Nedenfor finder du alle kompatiblen netværskameraer.Vaelg de onskedene netværskamerae ved hjaelp af akrydsningsfeltet, og klik pa Tilfoj. Skift til den naste skarm med "Naste".

18

Vaelg optagelsestypen. Du kan
vaelge mellem "Kontinuelerlig" og
"Beveagelsesregistering".
Afslut opsaatningsguiden med "OK"

VEJLEDNING + SOFTWARE + APP

Vejledninger:

Andrevejledningervedr.betjeningafweb-ogoptager-overfladefindesunderfanen"Downloads"viafalgende link:

US IP Installer for at soge eft er din optager i netværket, kontrollere og installere fi rrmware-opdateringer, downloade vegledninger og kvikguides direkte til din pc:
