TVVR36700 - Digital videooptager ABUS - Gratis brugsanvisning og manual

Produkttype	Netværksvideooptager (NVR) 8 kanaler
Mærke	ABUS
Model	TVVR36700
Strømforsyning	12 V DC via medfølgende strømforsyning
Videooutput	HDMI, VGA
Lydindgang	1 x RCA (Audio IN)
Lydudgang	1 x RCA (Audio OUT)
Netværksforbindelse	1 x RJ45 port 10/100/1000 Mbps
USB-porte	2 x USB (til mus og enheder)
Intern lagring	1 plads til SATA harddisk (ikke inkluderet)
Hovedfunktioner	Kontinuerlig optagelse eller bevægelsesdetektion, fjernadgang via DDNS, administration via CMS eller mobilapp
Mål (ca.)	300 x 250 x 50 mm (estimat)
Vægt (ca.)	1,5 kg (estimat)
Vedligeholdelse og rengøring	Må ikke udsættes for magnetfelter, væsker; sørg for tilstrækkelig ventilation; afbryd strømmen før indgreb
Sikkerhed	Administratoradgangskode krævet ved aktivering; delt kameraadgangskode
Reservedele og reparerbarhed	Udskiftelig harddisk; ABUS teknisk support til nulstilling af adgangskode
Generelle oplysninger	Overholder europæiske direktiver; fremstillet af ABUS Security-Center GmbH & Co. KG

Ofte stillede spørgsmål - TVVR36700 ABUS

Hvordan installerer jeg en harddisk i optageren?

Skru de 6 skruer på kabinettet af, åbn det, juster harddisken på holderpladen, skru den fast, tilslut derefter data- og strømkabler til bundkortet. Luk kabinettet og tænd enheden.

Hvordan aktiverer jeg systemet for første gang?

Efter at have tilsluttet strømmen, bliver du bedt om at oprette en administratoradgangskode (kompleks, niveau 'Stærk'). Definer derefter en adgangskode til kameraerne. Noter disse adgangskoder sikkert.

Hvordan tilslutter jeg IP-kameraer til optageren?

Sørg for at kameraer og optager er på samme netværk. Start opsætningsguiden, klik på 'Søg' for at finde kameraerne, marker dem der skal tilføjes, og klik på 'Tilføj'.

Hvordan konfigurerer jeg fjernadgang?

I guiden, marker DDNS-indstillingen, vælg DDNS-type, indtast serveradresse, domænenavn, brugernavn og adgangskode. Du vil derefter kunne få adgang til optageren via internettet.

Hvordan indstiller jeg dato og klokkeslæt?

I opsætningsguiden, efter at have valgt sprog, indstil tidszone, datoformat, systemdato og -tid. Klik på 'Næste' for at fortsætte.

Hvad gør jeg, hvis jeg glemmer administratoradgangskoden?

Nulstilling af administratoradgangskode er kun mulig via ABUS' tekniske support. Kontakt ABUS support med enhedens oplysninger.

Hvordan initialiserer jeg harddisken?

I guiden, ved trin 14, vælg den installerede harddisk, klik på 'Init', bekræft med OK, og klik derefter på 'Næste'.

Hvilke optagelsestyper er tilgængelige?

Du kan vælge mellem 'Kontinuerlig' (permanent optagelse) og 'Bevægelsesdetektion' (optagelse udløst af bevægelse). Denne mulighed kan vælges i guiden.

Kan jeg bruge optageren uden harddisk?

Nej, en harddisk er nødvendig til videooptagelse. Enheden fungerer ikke i 'ingen lagring'-tilstand. Installer en kompatibel SATA-harddisk før brug.

Hvordan opdaterer jeg optagerens firmware?

Brug ABUS IP-installatør (tilgængelig på ABUS' hjemmeside) til at søge efter optageren på netværket og installere firmwareopdateringer. Du kan også downloade manualer og guider via dette værktøj.

BRUGSANVISNING TVVR36700 ABUS

Advarselshenvisninger 79

Tilslutninger 80

Tips vedrørende

kamerainstallation 82

Hardwareinstallation 83

Systemaktivering 85

Softwareopsætning 86

Vejledning + software + app 92

Svenska

Denne kvikguide beskriver de første opsætningstrin for din IP-optager. Detaljerede informationer findes i den betjeningsvejledning.

ABUS

Kære kunde

Tak, fordi du har valgt at købe et af vores produkter. Produktet opfylder kravene i de gældende europæiske og nationale direktiver.

Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter be nder sig hos producenten: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 A ng, GERMANY.

For at kunne bibeholde denne standard og sikre en ufarlig dri skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen før idri sættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte rmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes. Har du spørgsmål, bedes du henvende dig til din forhandler!

INDHOLD I KASSEN

TVVR36300:

• 4-kanals optager
• 12 V strømforsyning
- Trådløs USB-mus
• 1 m netværkskabel
• Harddisk-tilslutningskabel
- Skruer til harddisk
• Cd
• Kvíkguide

TVVR36700:

• 8-kanals optager
• 12 V strømforsyning
- Trådløs USB-mus
• 1 m netværkskabel
• Harddisk-tilslutningskabel
- Skruer til harddisk
• Cd
• Kvikguide

023 + + + 98 -

Hold kraftige magnetfelter væk fra optageren.

Sørg for en nød-strømsforsyning.

Hold væsker væk fra optageren.

Anvend og opbevar kun optageren under de omgivelsesbetingelser, som producenten har anbefalet.

Sluk optageren, før du tilslutter eller fjerner perifert udstyr.

Sørg for, at der altid er tilstrækkelig ventilation.

TILSLUTNINGER

Power-LED Visning af driftsberedskabet Data-LED Visning af den aktuelle HDD-aktivitet Netværks-LED Visning af den aktuelle netværksaktivitet USB Tilslutning til USB-apparater

Audio IN Audioindgang Chinch LAN RJ45-stik til en netværksforbindelse Til/fra-knap Knap til at tænde og slukke 12 V 12 V DC-strømtislutning USB Tilslutning til USB-apparater HDMI HDMI-monitortislutning VGA VGA monitortislutning Audio OUT Audioudgang Chinch

Forsyn optageren med spænding. Tilslut optageren med dit hjemmenetværk via netværkskablet. Forsyn kameraerne med spænding, og forbind også disse med dit hjemmenetværk. Du kan derefter tilføje kameraerne i softwareopsætningen.

HARDWAREINSTALLATION

13 42 Løsn de 6 skruer på siderne og bagsiden af optageren

Åbn forsigtigt huset. Justér har

disken på optagerens bundpladen.

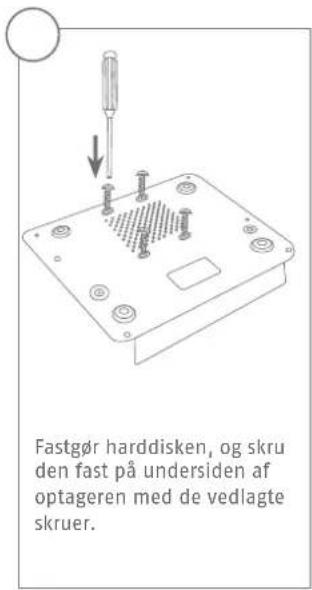

Fastgør harddisken, og skru den fast på undersiden af optageren med de vedlagte skruer.

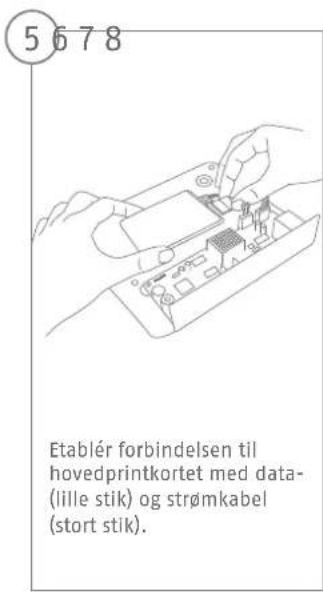

5678 Etablér forbindelsen til hovedprintkortet med data- (lille stik) og strømkabel (stort stik).

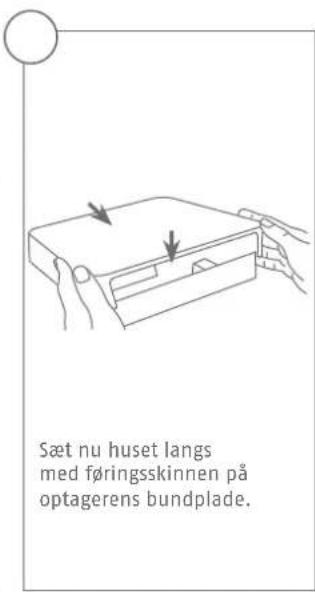

Sæt nu huset langs med føringsskinnen på optagerens bundplade.

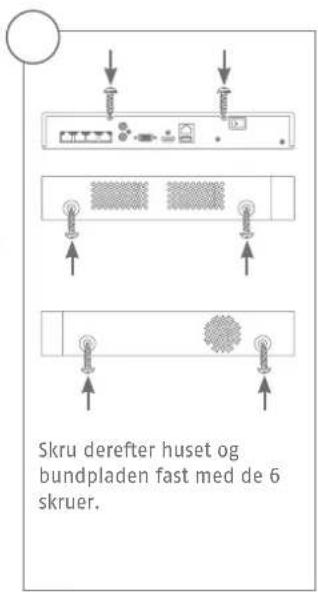

Skru derefter huset og bundpladen fast med de 6 skruer.

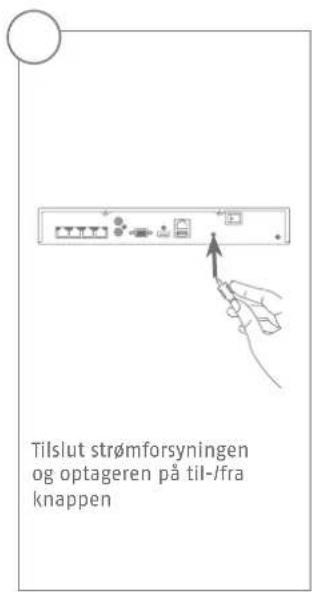

Tilslut strømforsyningen og optageren på til-/fra knappen

SYSTEMAKTIVERING

Indtast i feltet "Nyt kodeord" et kodeord til administrator-brugeren. Kodeordet skal opfylde de specificerede minimumskrav. Anbefaling: Brug et så komplekst kodeord som muligt, som ligger på niveauet "stærkt".

2

Indtast kodeordet igen for at bekræfte. Noter desuden kodeordet i kvikguiden, og opbevar den et sikkert sted. Administrator-kodeordet kan nulstilles via den tekniske support fra ABUS.

3

Options Open if Status End if Status IF Camera Activation Process ✓ Select the product if Status Specialization if Status OK Cancel Help

Indtast desuden aktiveringskodeordet til kameraerne. Hvis du aktiverer et kamera via optageren, bruger optageren dette kodeord til det. Klik til sidst på "OK". Udstyret er nu aktiveret og kan bruges fuldt ud.

Administrator-kodeord:

SOFTWAREOPSÄTNING

1

Vælg det ønskede sprog, og klik på "Anvend".

2

Hvis du deaktiverer fluebenet, udføres opsætningsguiden ikke længere automatisk ved næste start. Klik på "Næste".

3

Name C:\Program Files\Book_Pits Indexset 10.000-01.0 Date: 10.00-2013 Systematic 11.07.01 Copy Name Edit

Bestem tidszone, dato/-format og systemtid. Forlad skærmen ved at klikke på "Næste".

4

Hvis du ønsker, at adressedataene tildeles automatisk, skal du sætte et flueben ved DHCP. Adresserne bliver så automatisk tildelt af routeren (hvis understøttet). Gå i så fald videre til punkt 13.

6

192.168.0.25 192.168.0.20 192.168.0.1

Hvis din router ikke automatisk tildeler adressdataene, skal du indtaste dem i de følgende trin. Grafikken illustrerer som eksempel de apparater, der kan sluttes til med de dertilhørende IP-adresser.

7

NET Type Access SMTP Pro access Pro Subnetworks Pro Network geometry Sub Network Node Server Address Net Information (DNS server) Absolute (DNS server) Voltage Cancel OK

IP-adressen skal svare til standard-gateway-værdien på de første tre pladser. Den sidste plads betegner det udstyr, der aktiveres af standard-gatewayen og defineres for hvert enkelt udstyr. Vælg f.eks. 64 for optageren, altså xxx.xxx.xxx.64.

8

Net Type Net ID: 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Inlet ID: 12 Pv series: 181, 346, 57, 94 Pv Subnetworks: 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244, 244 Pv Standard gateway: 1.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5. Scales (Close) Pvc Series (Add/Remove)... Formulations (NIP) server: 1 Microsoft NIP server: 1 Voltage Reset Reset

Subnetmasken er et netværkssegment, hvor IP-adressen kan bruges med den samme netværksadresse. Standardværdien er her oftest 255.255.255.0. For at finde værdien for standard-gatewayen skal du bruge en Windows-pc, der er sluttet til netværket.

9

Indtast din routers IP-adresse her. Du finder adressen ved hjælp af "cmd" og kommandoen "ipconfig" på din Windows-pc.

10

MFC Type: 0001000*0001000 Index (MFC) Prc address: 102.144.3.24 Prc Subnetworks: 200.518.206.0 Prc Standard gateway: 102.144.3.24 Database (Windows Server) or Android As... Functional (MFC server): 200.518.206.0 Absolute (MFC server): C:\Users\Necel\Necel\Necel

DNS-serveren "oversætter" en internetadresse til en IP-adresse. Hvis du har en foretrukket DNS-server, skal du indtaste værdien for standard-gatewayen.

11

Server Port: 4000 HKEY Port: 96 FTP Service Port: 152 Internet U2F: 38 Network O2M: 53 DNS Type: Alert Server InternetLink: Subscription Server address: www.dsnv.com Hyperlinkware Status: Monitoring all admin server access Programm System

Her kan du administrere dine porte og ændre dem ved behov. Vi anbefaler, at du beholder standardværdierne.

12

Server Port: 1000 HKEY Port: 00 TCP Server Port: 100 Internal Web: 00 External Windows: 00 DNS Type: Switch version 6 Internet Load: 247MB Server instance: 83.9M Application/Management: 1000 GB Status: Not available for Windows OS Parameters: Parameters: Tages... Help... OK

Hvis du ønsker at oprette en fjernadgang, skal du sætte et flueben i feltet DDNS. Vælg derefter dine DDNS-typer via indtastningsfeltet.

13 Gem Senser Port U17F Port M18F Senser Port Mikron U19F Mikron O19G ODM Type Dundland and Senser address Apparatdomænenavn Kodeo Brugernavn Kodeo Gem derefter serveradressen samt apparatdomænenavn, brugernavn og kodeord. Skift til den næste skærm med "Næste".

14 Den installerede harddisk skal initialiseres før anvendelsen. Vælg den harddisk, der skal initialiseres.

15 Klik på Init, og bekræft gennemført initialisering med OK. Skift til den næste skærm med "Næste".

16

Klik på "Søg" for at søge efter eksisterende netværkskameraer i netværket.

17

File Name: 100.000 Address: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 Email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: 100.000 email: email: email:

Nedenfor finder du alle kompatible netværkskameraer. Vælg de ønskede netværkskameraer ved hjælp af afkrydsningsfeltet, og klik på Tilføj. Skift til den næste skærm med "Næste".

18

Vælg optagelsestypen. Du kan vælge mellem "Kontinuerlig" og "Bevægelsesregistrering". Afslut opsætningsguiden med "OK"

VEJLEDNING + SOFTWARE + APP

Vejledninger:

Andre vejledninger vedr. betjening af web- og optager-overflade findes under fanen "Downloads" via følgende link: https://www.abus.com/product/TVVR36300

Soft ware:

ABUS-optager på pc'en:

IS IP Installer for at søge eft er din optager i netværket, kontrollere og installere fi rmware-opdateringer, downloade vejledninger og kvikguides direkte til din pc:
