| Typ produktu | Rejestrator wideo sieciowy (NVR) 8-kanałowy |
| Marka | ABUS |
| Model | TVVR36700 |
| Zasilanie | 12 V DC z dołączonego zasilacza |
| Wyjścia wideo | HDMI, VGA |
| Wejście audio | 1 x RCA (Audio IN) |
| Wyjście audio | 1 x RCA (Audio OUT) |
| Łączność sieciowa | 1 x port RJ45 10/100/1000 Mbps |
| Porty USB | 2 x USB (dla myszy i urządzeń peryferyjnych) |
| Pamięć wewnętrzna | 1 wnęka na dysk twardy SATA (nie w zestawie) |
| Główne funkcje | Nagrywanie ciągłe lub przez detekcję ruchu, zdalny dostęp przez DDNS, zarządzanie przez CMS lub aplikację mobilną |
| Wymiary (ok.) | 300 x 250 x 50 mm (szacunkowo) |
| Waga (ok.) | 1,5 kg (szacunkowo) |
| Konserwacja i czyszczenie | Nie narażać na pola magnetyczne, ciecze; zapewnić odpowiednią wentylację; odłączyć przed ingerencją |
| Bezpieczeństwo | Hasło administratora wymagane przy aktywacji; wspólne hasło kamer |
| Części zamienne i naprawialność | Wymienny dysk twardy; pomoc techniczna ABUS przy resetowaniu hasła |
| Informacje ogólne | Zgodny z dyrektywami europejskimi; wyprodukowany przez ABUS Security-Center GmbH & Co. KG |
Często zadawane pytania - TVVR36700 ABUS
Pytania użytkowników dotyczące TVVR36700 ABUS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Cyfrowy rejestrator wideo w formacie PDF za darmo! Znajdź swoją instrukcję TVVR36700 - ABUS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TVVR36700 marki ABUS.
INSTRUKCJA OBSŁUGI TVVR36700 ABUS
Zawartość opakowania 150
Wskazówki ostrzegawcze 151
Złącza 152
Wskazówki dotyczące instalacji kamery 154
Instalacja sprzętu 155
Aktywacja systemu 157
Konfiguracja oprogramowania 158
Instrukcje + oprogramowanie + aplikacja 164
LIEFERUMFANG
TVVR36300:
Ta skrócona instrukcja zawiera opis pierwszych kroków w zakresie konfiguracji nagrywarki IP. Szczegółowe informacje znajdują się w instrukcji obsługi.
ABUS

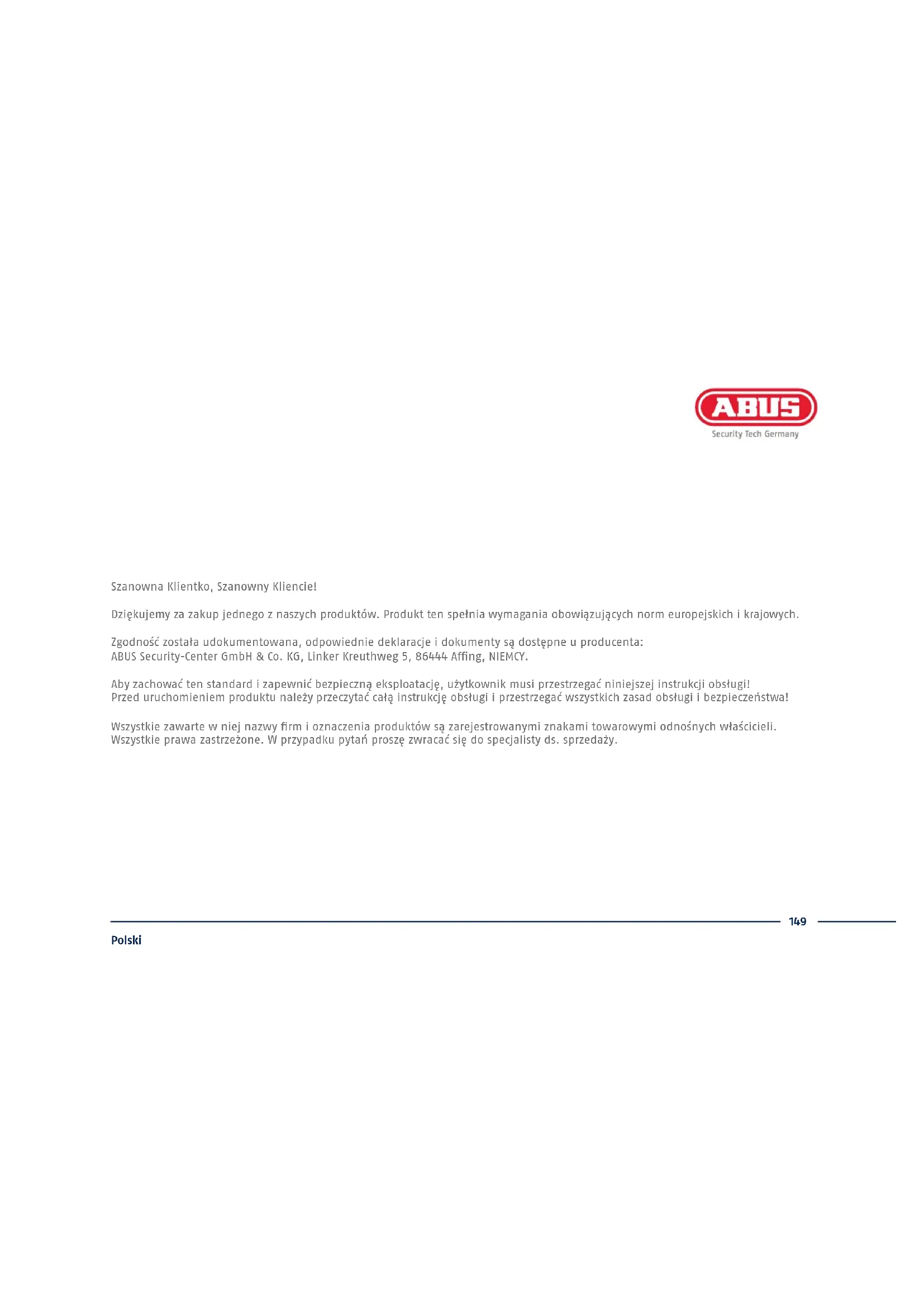

Szanowna Klientko, Szanowny Kliencie!
Dziękujemy za zakup jednego z naszych produktów. Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych.
Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, NIEMCY.
Aby zachować ten standard i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi i przestrzegać wszystkich zasad obsługi i bezpieczeństwa!
Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone. W przypadku pytań proszę zwracać się do specjalisty ds. sprzedaży.
ZAWARTOŚĆ OPAKOWANIA
TVVR36300:
• Nagrywarka 4-kanałowa
• Zasilacz sieciowy 12 V
• Mysz bezprzewodowa/USB
• 1 m kabla sieciowego
- Przewody przyłączeniowe do dysków twardych
- Śruby do dysku twardego
• Płyta CD
- Krótki przewodnik
TVVR36700:
• Nagrywarka 8-kanałowa
• Zasilacz sieciowy 12 V
• Mysz bezprzewodowa/USB
• 1 m kabla sieciowego
- Przewody przyłączeniowe do dysków twardych
- Śruby do dysku twardego
• Płyta CD
- Krótki przewodnik
WSKAZÓWKI OSTRZEGAWCZE

Chron nagrywarkę przed silnymi polami magnetycznymi.

Zadbaj o bezprzerwowe zasilanie elektryczne.

Chron nagrywarkę przed kontaktem z płynami.

Używaj nagrywarki i przechowuj ją wyłącznie w warunkach otoczenia zalecanych przez producenta.

Wyłączaj nagrywarkę przed podłączeniem lub odłączeniem urządzeń peryferyjnych.

Zawsze zapewnij dostateczną wentylację.

ZŁĄCZA

Doprowadzić napięcie do nagrywarki. Połączyć nagrywarkę z siecią domową za pomocą kabla sieciowego. Podłączyć kamery do napięcia i połączyć je także z siecią domową. Następnie można dodać kamery w konfiguracji oprogramowania.
INSTALACJA SPRZĘTU


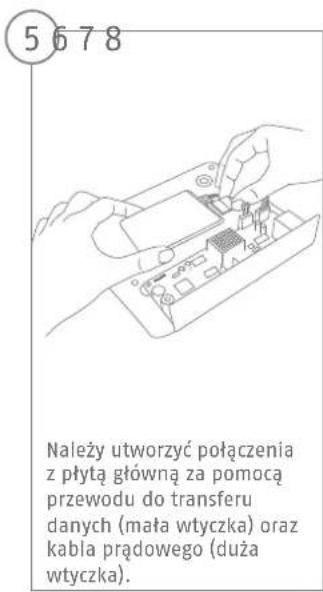

5678 Należy utworzyć połączenia z płytą główną za pomocą przewodu do transferu danych (mała wtyczka) oraz kabla prądowego (duża wtyczka).


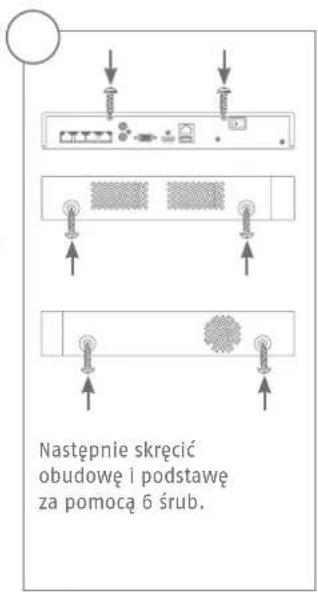

Następnie skręcić obudowę i podstawę za pomocą 6 śrub.


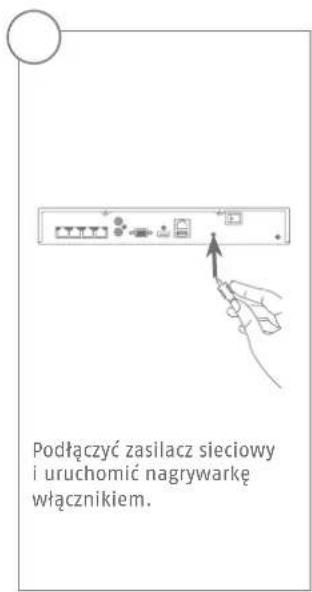

Podłączyć zasilacz sieciowy i uruchomić nagrywarkę włącznikiem.AKTYWACJA SYSTEMU

1

W polu „Nowe hasło” wprowadzić hasło administratora. Hasło musi spełniać określone wymagania minimalne. Zalecenie: w miarę możliwości należy wybrać jak najbardziej złożone hasło o stopniu „Silne”.
2

Ponownie wprowadzić haśło w celu potwierdzenia. Zanotować też haśło w skróconej instrukcji i przechowywać je w bezpiecznym miejscu. Reset hasła administratora może przeprowadzić wyłącznie wsparcie techniczne firmy ABUS.
3

Dodatkowo wprowadź haśło aktywacyjne dla kamer. W przypadku aktywacji kamery przez nagrywarkę, nagrywarka używa tego hasta. Na koniec kliknij „OK”. Urządzenie zostało właśnie aktywowane i może być użytkowane w pełnym zakresie.
Hasło administratora:
KONFIGURACJA OPROGRAMOWANIA


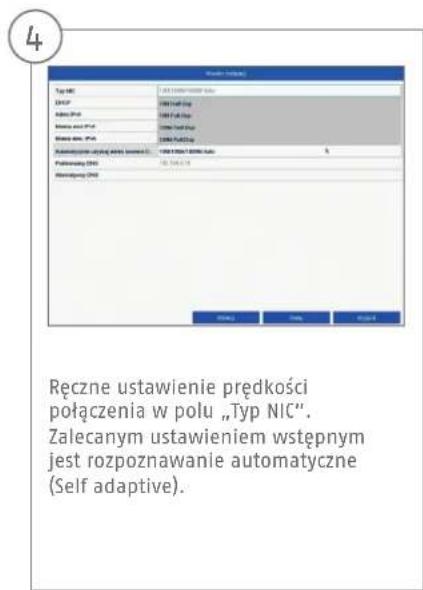

Ręczne ustawienie prędkości połączenia w polu „Typ NIC”. Zalecanym ustawieniem wstępnym jest rozpoznawanie automatyczne (Self adaptive).

Trzy pierwsze znaki adresu IP muszą odpowiadać standardowej wartości bramy. Ostatni znak oznacza urządzenia, do których odnosi się standardowa brama i jest określany dla każdego urządzenia osobno. Wybierz dla nagrywarki np. 64, tzn. xxx.xxx.xxx.64.
8
9

10
11

Tu możesz zarządzać swoimi portami i zmieniać je w zależności od potrzeb. Zalecamy zachowanie wartości domyślnych.
12


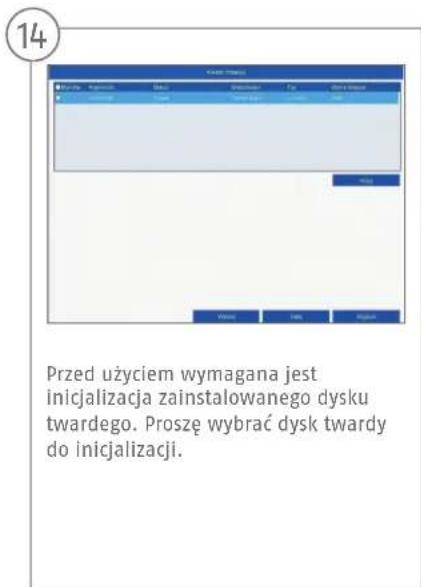

14 Przed użyciem wymagana jest inicjalizacja zainstalowanego dysku twardego. Proszę wybrać dysk twardy do inicjalizacji.
16

Kliknij opcję „Szukaj”, aby wyszukać kamery sieciowe dostępne w sieci.
17

Wyświetli się lista wszystkich kompatybilnych kamer sieciowych. Zaznacz pole wyboru odpowiedniej kamery sieciowej i kliknij „Dodaj”. Przejdź do następnego ekranu za pomocą przycisku „Dalej”.
18

Wybierz rodzaj zapisu. Można wybrać „Ciągły” i „Detekcja ruchu”. Zamknij kreatora instalacji, naciskając „OK”.
INSTRUKCJE + OPROGRAMOWANIE + APLIKACJA
Instrukcje:

we instrukcje dotyczące obsługi interfejsu sieciowego i nagrywarki można znaleźć w karcie „Pobrane” pod następującym adresem:
cą oprogramowania TVSW11001 ABUS Central Monitor Station (CMS) można na komputerze monitorować, sterować i zarządzać danymi wideo z nagrywarek ABUS:
IS IP Installer, aby wyszukać swoją nagrywarkę w sieci, zaktualizować oprogramowanie fi rmowe i pobrać instrukcje i krótkie przewodniki bezpośrednio na swój komputer:
dalny dostęp do nagrywarki:


abus.com
