Producttype	Netwerkvideorecorder (NVR) 8 kanalen
Merk	ABUS
Model	TVVR36700
Voeding	12 V DC via meegeleverde voedingsadapter
Video-uitgangen	HDMI, VGA
Audio-ingang	1 x RCA (Audio IN)
Audio-uitgang	1 x RCA (Audio OUT)
Netwerkconnectiviteit	1 x RJ45-poort 10/100/1000 Mbps
USB-poorten	2 x USB (voor muis en randapparatuur)
Interne opslag	1 bay voor SATA harde schijf (niet inbegrepen)
Belangrijkste functies	Continu opnemen of op beweging, externe toegang via DDNS, beheer via CMS of mobiele app
Afmetingen (ca.)	300 x 250 x 50 mm (schatting)
Gewicht (ca.)	1,5 kg (schatting)
Onderhoud en reiniging	Niet blootstellen aan magnetische velden of vloeistoffen; zorg voor voldoende ventilatie; koppel los voor onderhoud
Beveiliging	Administratorwachtwoord vereist bij activering; gedeeld camerawachtwoord
Onderdelen en repareerbaarheid	Harde schijf vervangbaar; technische ondersteuning ABUS voor wachtwoordreset
Algemene informatie	Conform Europese richtlijnen; vervaardigd door ABUS Security-Center GmbH & Co. KG

Veelgestelde vragen - TVVR36700 ABUS

Hoe installeer ik een harde schijf in de recorder?

Verwijder de 6 schroeven van de behuizing, open deze, lijn de harde schijf uit op de houder, schroef deze vast en sluit de data- en voedingskabels aan op het moederbord. Sluit de behuizing en schakel het apparaat in.

Hoe activeer ik het systeem voor de eerste keer?

Nadat u de voeding hebt aangesloten, verschijnt een scherm dat u vraagt een administratorwachtwoord aan te maken (complex, niveau 'Sterk'). Stel vervolgens een wachtwoord in voor de camera's. Noteer deze wachtwoorden op een veilige plaats.

Hoe verbind ik IP-camera's met de recorder?

Zorg ervoor dat de camera's en recorder zich op hetzelfde netwerk bevinden. Start de configuratiewizard, klik op 'Zoeken' om de camera's te detecteren, vink die aan die u wilt toevoegen en klik op 'Toevoegen'.

Hoe stel ik externe toegang in?

In de wizard, vink de DDNS-optie aan, selecteer het DDNS-type, voer vervolgens het serveradres, de domeinnaam, de gebruikersnaam en het wachtwoord in. U kunt dan via internet toegang krijgen tot de recorder.

Hoe stel ik de datum en tijd in?

In de configuratiewizard, nadat u de taal hebt gekozen, stelt u de tijdzone, het datumformaat, de systeemdatum en -tijd in. Klik op 'Volgende' om door te gaan.

Wat moet ik doen als ik het administratorwachtwoord ben vergeten?

Het resetten van het administratorwachtwoord is alleen mogelijk via de technische ondersteuning van ABUS. Neem contact op met ABUS-support met de gegevens van uw apparaat.

Hoe initialiseer ik de harde schijf?

In de wizard, bij stap 14, selecteer de geïnstalleerde harde schijf, klik op 'Init', bevestig met OK en klik vervolgens op 'Volgende'.

Welke opnametypes zijn beschikbaar?

U kunt kiezen tussen 'Continu' (permanente opname) en 'Bewegingsdetectie' (opname geactiveerd door beweging). Deze optie is selecteerbaar in de wizard.

Kan ik de recorder gebruiken zonder harde schijf?

Nee, een harde schijf is vereist voor video-opname. Het apparaat werkt niet in 'zonder opslag'-modus. Installeer een compatibele SATA harde schijf voor gebruik.

Hoe werk ik de firmware van de recorder bij?

Gebruik de ABUS IP-installateur (beschikbaar op de ABUS-website) om de recorder op het netwerk te vinden en firmware-updates te installeren. U kunt ook de handleiding en gidsen downloaden via deze tool.

GEBRUIKSAANWIJZING TVVR36700 ABUS

Omvang van de levering 60

Waarschuwingen 61

Aansluitingen 62

Tips voor de camera-installatie 64

Hardware-installatie 65

Activering van het systeem 67

Software-installatie 68

Handleiding + software + app 74

Dansk

Indhold i kassen 78

In deze korte handleiding worden de eerste installatiestappen voor uw IP-recorder beschreven. Gedetailleerde informatie vindt u in de gebruikershandleiding.

ABUS

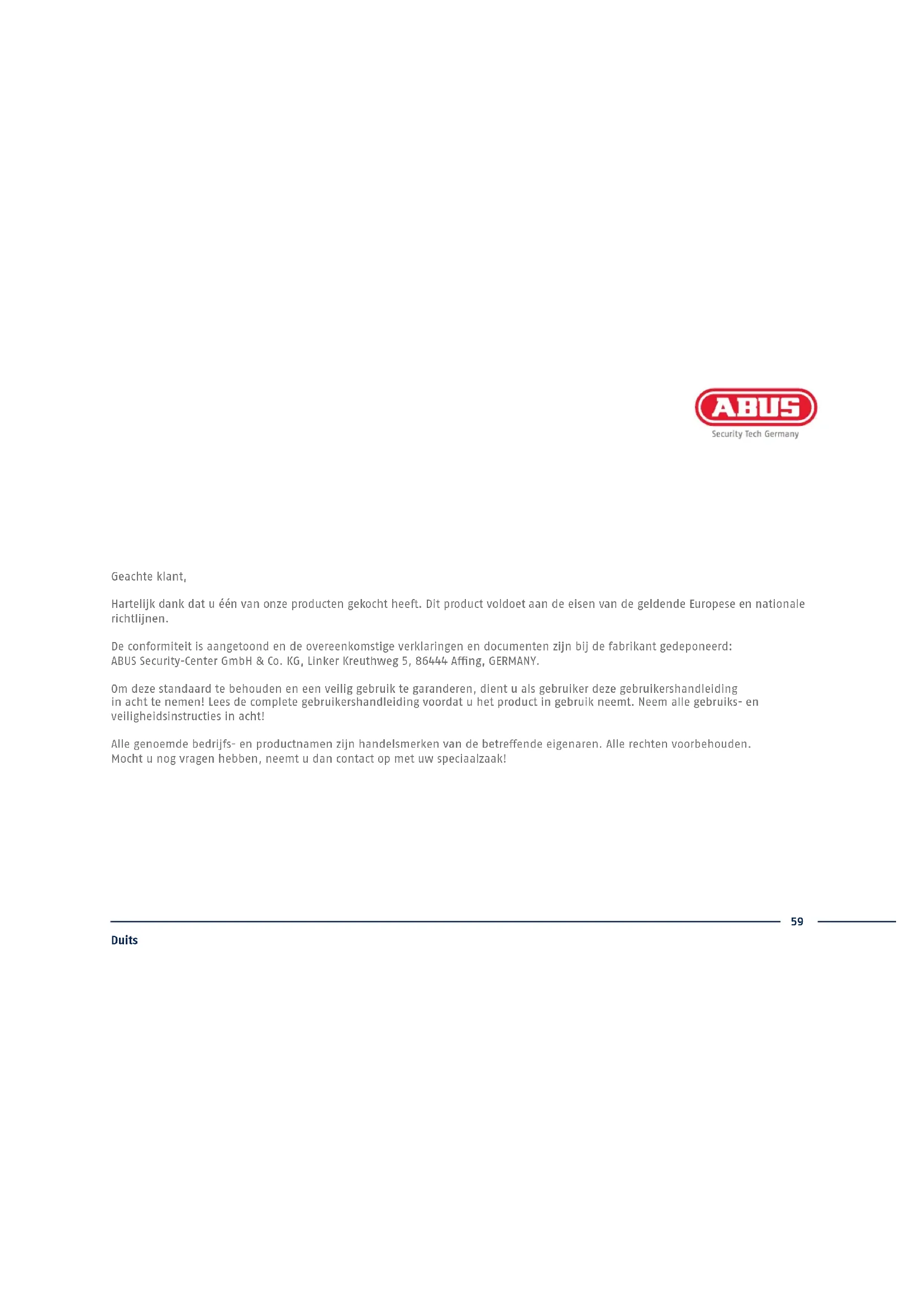

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht heeft. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

• 4-kanaals recorder
• 12V-voeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• CD
- Quickguide

TVVR36700:

• 8-kanaals recorder
• 12V-voeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
• Schroeven voor harde schijf
• CD
- Quickguide

023 + + < 98→

Houd sterke magneetvelden uit de buurt van de recorder.

Zorg voor een niet onderbreekbare noodstroomvoeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

AANSLUITINGEN

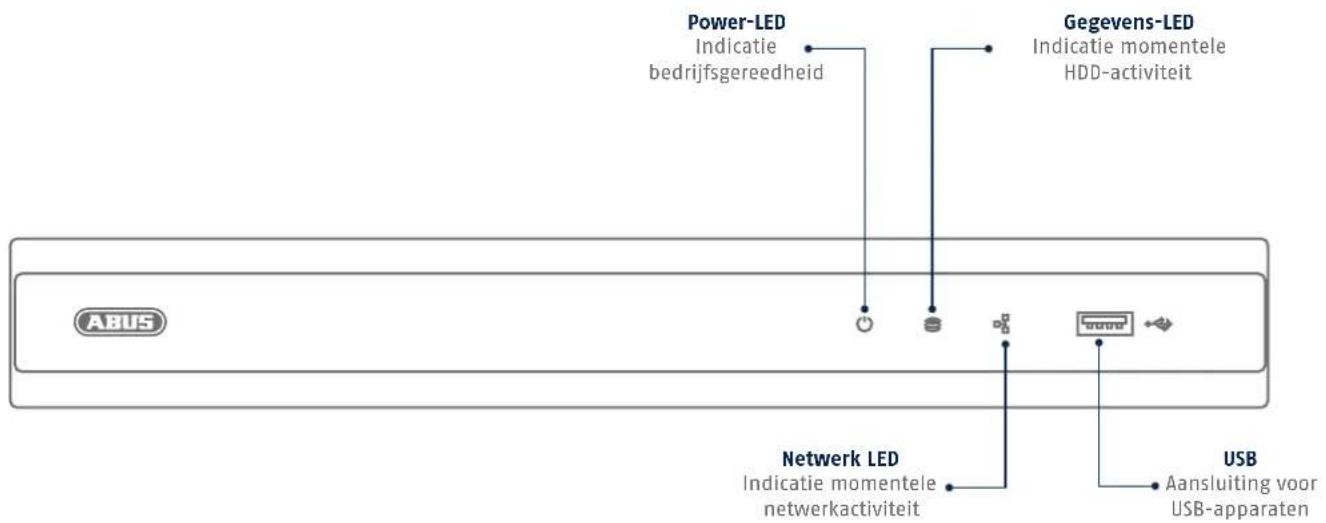

Power-LED Indicatie bedrijfsgereedheid Gegevens-LED Indicatie momentele HDD-activiteit Netwerk LED Indicatie momentele netwerkactiviteit USB Aansluiting voor USB-apparaten

Audio IN Audio-ingang Chinch LAN RJ45-aansluiting voor een netwerkverbinding Schakelaar aan/uit Schakelaar voor in- en uitschakelen 12V 12 V DC-stroomaansluiting USB Aansluiting voor USB-apparaten HDMI HDMI-monitoraansluiting VGA VGA-monitoraansluiting Audio OUT Audio-uitgang cinch

TIPS VOOR DE CAMERA- INSTALLATIE

Sluit de recorder op de voeding aan. Verbind de recorder met een netwerkkabel met de router. Zorg ervoor dat de camera spanning krijgt en verbind deze eventueel met uw thuisnetwerk. Daarna kunt u de camera's toevoegen aan de software-installatie.

HARDWARE-INSTALLATIE

13 42 Draai de 6 schroeven aan de zijkanten en de achterzijde van de recorder los

Open de behuizing voorzichtig.

Lijn de harde schijf uit op de bodemplaat van de recorder.

Fixeer en schroef de harde schijf met de meegeleverde schroeven vast aan de onderkant van de recorder.

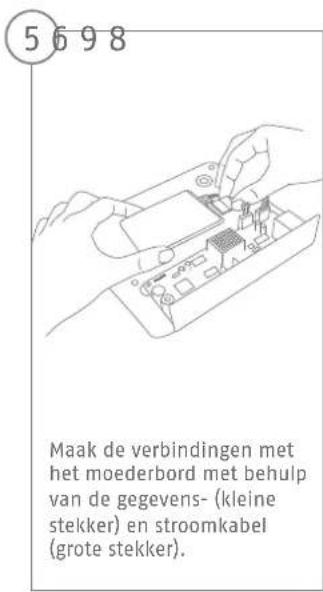

5698 Maak de verbindingen met het moederbord met behulp van de gegevens- (kleine stekker) en stroomkabel (grote stekker).

Zet nu de behuizing langs de geleidingsrail op de bodemplaat van de recorder.

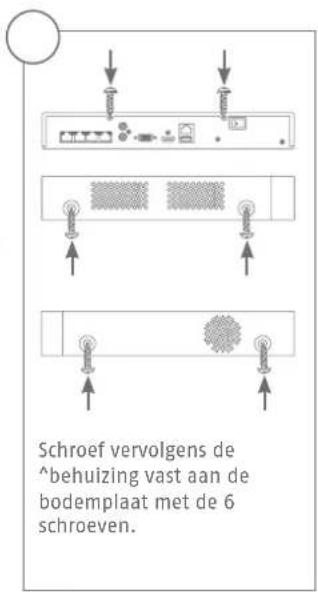

Schroef vervolgens de ^behuizing vast aan de bodemplaat met de 6 schroeven.

Netstekkervoeding aansluiten en recorder met aan/uit-schakelaar inschakelen

ACTIVERING VAN HET SYSTEEM

1

Voer in het 'Nieuw wachtwoord' een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau 'Sterk'.

2

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratorwachtwoord kan alleen door de technische support van ABUS worden gereset.

3

Voer bovendien het activeringswacht- woord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op 'OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

Administratorwachtwoord:

SOFTWARE- INSTALLATIE

1 Selecteer de gewenste taal en klik op 'Toepassen'.

Als u het vinkje weghaalt, wordt de installatiewizard bij de volgende start niet meer automatisch uitgevoerd. Klik op 'Volgende'.

3 Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het scherm door op 'Volgende' te klikken.

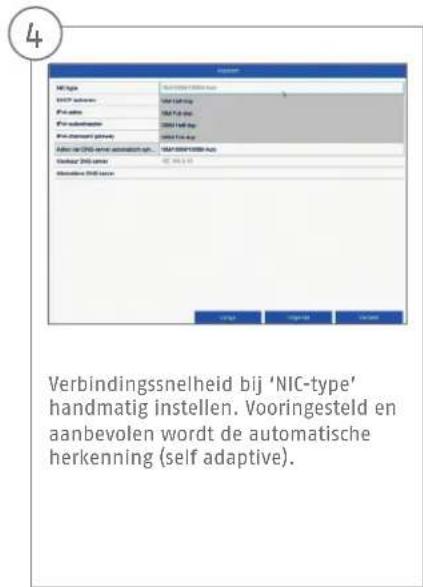

4 Verbindingssnelheid bij 'NIC-type' handmatig instellen. Vooringesteld en aanbevolen wordt de automatische herkenning (self adaptive).

5 NV Type 100/100/100/100 DNS address 5.2 Prc address 100 100 2 14 Prc configuration 200 100 207.6 Prc configuration gateway 100 100 2 15 Address u DHCP server automatisch opt. Address DHCP server 100 100/100 Address DHCP server Als u wilt dat de adresgegevens automatisch worden toegewezen, vinkt u DHCP aan. De adressen worden dan automatisch door de router toegewezen (voor zover dat ondersteund wordt). Ga in dit geval verder met punt 13.

6 192.168.0.25192.168.0.20 192.168.0.1 Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afbeelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

7

Het IP-adres moet overeenkomen met de eerste drie cijfers in de waarde voor standaardgateway. Het laatste cijfer duidt op de door de standaardgateway benaderde apparaten en wordt individueel voor ieder apparaat vastgelegd. Als u bijvoorbeeld de recorder 64 selecteert, dus xxx.xxx. xxx.64.

8

Het subnetmasker is een netwerksegment, waarin de IP-adressen met hetzelfde netwerkadres worden gebruikt. De standaardwaarde is hier meestal 255.255.255.0. Om de waarde voor de standaardgateway te bepalen, gebruikt u de op het netwerk aangesloten Windows-pc.

9

HIC type HICP domain Pin values Pin-mode parameters Pin-mode pin types Pin type: HICP type submobiles pin Inductors: HICP type Mainline HICP type OK Cancel Help

Vul hier het IP-adres van uw router in. U kunt het adres bepalen met 'cmd' en het commando 'ipconfig' op uw Windows-pc.

10

Network MNT type: TCP2010.01.0000-0.01 MNT access: 0 Pre-access: 100, 786.0, 344 Pre-administration: 306, 295, 269.0 Pre-controll pricing: 100, 286.0, 153 Access: TCP2010.01.0000-0.01 Access: TCP2010.01.0000-0.01 TCP2010.01.0000-0.01 TCP2010.01.0000-0.01 TCP2010.01.0000-0.01 TCP2010.01.0000-0.01 TCP2010.01.0000-0.01 TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP2010. TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20 TCP20

De DNS-server 'vertaalt' een internetadres in een IP-adres. Voer bij 'Voorkeur DNS-server' de waarde van de standaardgateway in.

11

Hier kunt u uw poorten beheren en indien nodig wijzigen. Wij adviseren om de standaardwaarden te behouden.

12

Als u een toegang op afstand wilt inrichten, vinkt u het veld DDNS aan. Selecteer vervolgens uw DDNS-type via het invoerveld.

13 Vul daarna het serveradres, de domeinnaam van het apparaat, de gebruikersnaam en het wachtwoord in. Ga naar het volgende scherm met 'Volgende'.

14 De geïnstalleerde harde schijf moet voor gebruik worden geïntialiseerd. Selecteer de te initialiseren harde schijf.

15 Klik op Init en bevestig de succesvolle initialisatie met OK. Ga naar het volgende scherm met 'Volgende'.

16

Subtable File | View | Format | Export Version | Subscription | Personal Name: 100 (56.00) ✓ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Designing to the Web Page Designation Options 219.203 (In Section 1): 100% (In Section 2)

Klik op 'Zoeken' om naar beschikbare netwerkcamera's in het netwerk te zoeken.

17

Hieronder vindt u alle compatibele netwerkcamera's. Activeer met het selectievakje het gewenste camerakanaal en klik op Toevoegen. Ga naar het volgende scherm met 'Volgende'.

18

Control Immatergammeter

Selecteer het opnametype. U kunt kiezen uit 'Continu' en 'Bewegingsherkenning'. Sluit de installatiewizard af met 'OK'

HANDLEIDING + SOFTWARE + APP

Handleidingen:

dleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad

'Downloads' via de volgende link:

1 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens

van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te

controleren en te installeren, handleidingen en Quickguides direct op uw PC te downloaden:

krijgt u gratis en snel op

afstand toegang tot uw recorder:
