Type product	IP 4-kanaals digitale videorecorder
Merk	Abus
Model	TVVR36300
Voeding	12 V DC (meegeleverde voedingseenheid)
Aantal kanalen	4
Opnameresolutie	Tot 5 MP (afhankelijk van camera's)
Opnamemethoden	Continu, bewegingsdetectie
Opslag	Interne harde schijf (SATA) niet inbegrepen
Netwerkconnectiviteit	1 Ethernet-poort RJ45 10/100 Mbps
Externe toegang	Via DDNS, mobiele app, CMS-software
Ondersteunde protocollen	IP, ONVIF (compatibel)
Video-uitgang	HDMI, VGA
Alarmsfuncties	Bewegingsdetectie, alarmactivering
Inbegrepen randapparatuur	Draadloze USB-muis, netwerkkabel 1 m, harde schijfkabel, schroeven, cd
Beveiliging	Beheerderswachtwoord, cameractiveringswachtwoord
Gebruiksvoorwaarden	Vermijd magneetvelden, vloeistoffen; zorg voor ventilatie
Beheersoftware	CMS ABUS TVSW1001, ABUS IP Installer
Afmetingen (ongeveer)	Ongeveer 230 x 200 x 45 mm
Gewicht (ongeveer)	Ongeveer 1,2 kg (zonder harde schijf)

Veelgestelde vragen - TVVR36300 ABUS

Hoe installeer ik de harde schijf in de recorder TVVR36300?

Open de behuizing, bevestig de harde schijf met de meegeleverde schroeven en sluit de verbindingskabel aan. Sluit de behuizing en zet het apparaat aan. Initialiseer in de software de harde schijf via de configuratie-assistent.

Hoe reset ik het beheerderswachtwoord als ik het vergeten ben?

Het resetten van het beheerderswachtwoord is alleen mogelijk via de technische ondersteuning van ABUS. Bewaar uw wachtwoord op een veilige plaats.

Kan ik camera's van andere merken met deze NVR gebruiken?

Ja, als ze ONVIF-compatibel zijn. Gebruik de zoekfunctie in de configuratie-assistent om ze aan het netwerk toe te voegen.

Hoe stel ik externe toegang in vanaf mijn smartphone?

Activeer DDNS in de netwerkinstellingen van de recorder. Download de ABUS-app (gratis) en voeg uw apparaat toe door de QR-code te scannen of het DDNS-adres in te voeren.

Wat is het verschil tussen continue opname en bewegingsdetectie?

Continue opname neemt permanent op, terwijl bewegingsdetectie alleen opneemt wanneer beweging wordt gedetecteerd door de camera, wat schijfruimte bespaart.

Hoe sluit ik de recorder aan op mijn netwerk?

Sluit de meegeleverde netwerkkabel aan tussen de recorder en uw router. Zorg ervoor dat de router een IP-adres toewijst via DHCP of configureer het handmatig in de assistent.

Wat moet ik doen als de recorder mijn camera's niet detecteert?

Controleer of de camera's zijn ingeschakeld en op hetzelfde netwerk zijn aangesloten. Gebruik de functie 'Zoeken' in de configuratie-assistent. Start indien nodig de recorder opnieuw op.

Hoe werk ik de firmware van de recorder bij?

Gebruik de ABUS IP Installer-software op een pc om te zoeken naar updates. Download de firmware en volg de instructies om deze te installeren via de webinterface.

Welke soorten harde schijven zijn compatibel?

Standaard SATA-harde schijven zijn compatibel. Het wordt aanbevolen om harde schijven te gebruiken die zijn ontworpen voor videobewaking (type WD Purple of Seagate SkyHawk) voor een betere betrouwbaarheid.

Hoe maak ik de recorder schoon?

Haal de stekker uit het apparaat. Gebruik een zachte, droge doek om het oppervlak schoon te maken. Mors geen vloeistoffen en zorg ervoor dat de ventilatiesleuven niet worden geblokkeerd.

GEBRUIKSAANWIJZING TVVR36300 ABUS

Omvang van de levering 60

Waarschuwingen 61

Aansluitingen 62

Tips voor de camera-installatie 64

Hardware-installatie 65

Activering van het systeme 67

Software-installatie 68

Handleiding ^+ software ^+ app 74

Dansk

Indholdikassen 78

In deze korte handleiding worden de eerste installmentiestappen voor uw IP-recorder beschreiben. Gedetailleerde informatie vindt u in de gebruikershandleiding.

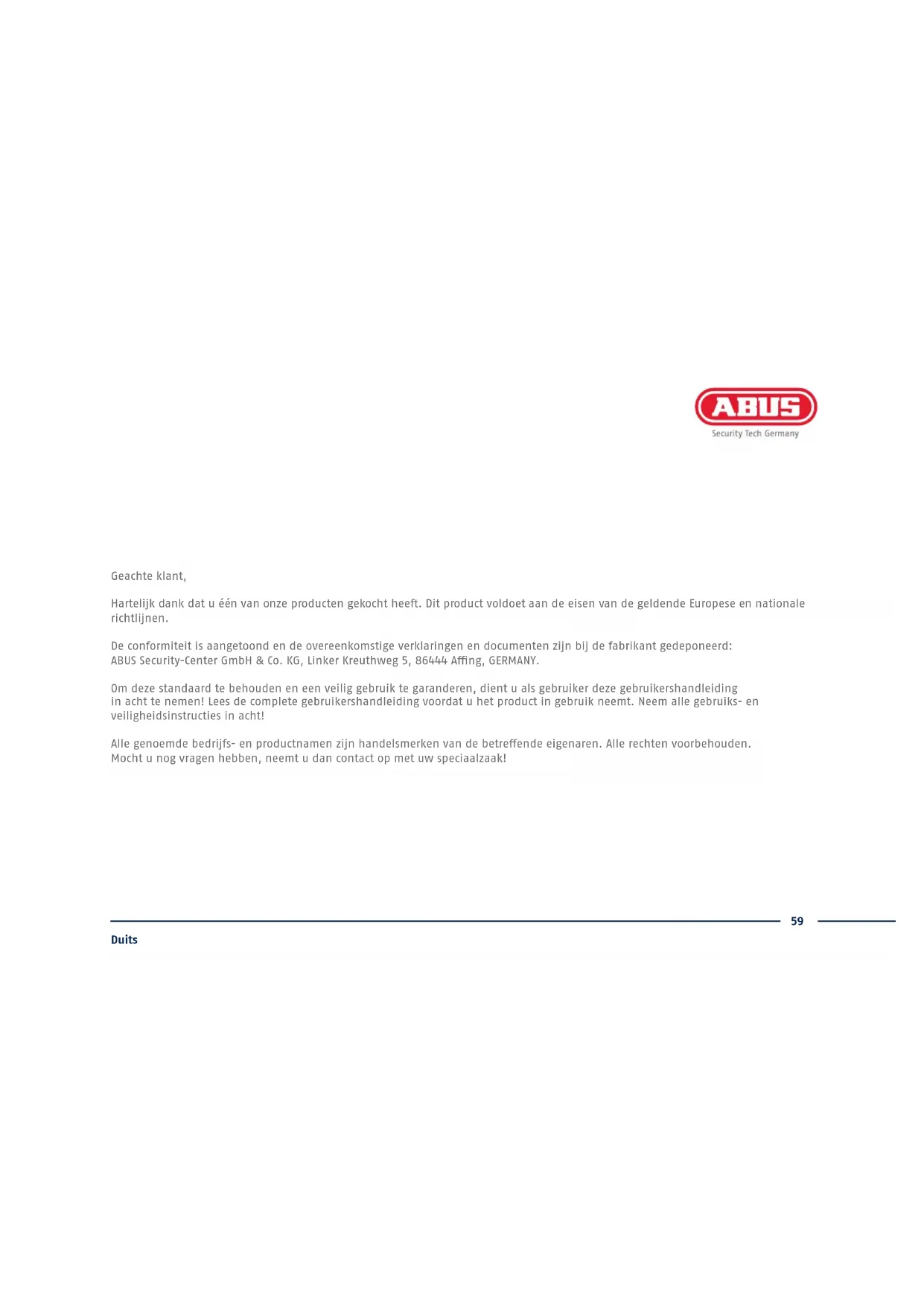

Geachte klant,

Hartelijk dank dat u een van onsne producten gekocht heeft. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zich bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Ome deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nennen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zich handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden. Mocht u nog vragen hebben, neemt u dan contact op met uw specialzaak!

-4-kanaals recorder
- 12V-voeding
Draadloze USB-muis
-1 m netwerkkabel
Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
CD
Quickguide

TVWR36700:

• 8-kanaals recorder
  12V-voeding
  Draadloze USB-muis
• 1 m netwerkkabel
  Aansluitkabel voor harde schijf
• Schroeven voor harde schijf
  CD
  Quickguide

WAARSCHUWINGEN

Houd sterke magnetoelden uit de buurt van de recorder.

Zorg voor een Niet onderbreekbare moodstroomvoeding.

Houd vloeistoffen uit de buurt van der recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat ur randapparatuur aansluit of verwijdert.

Let erop dat er alkijd voldoende ventilatie is.

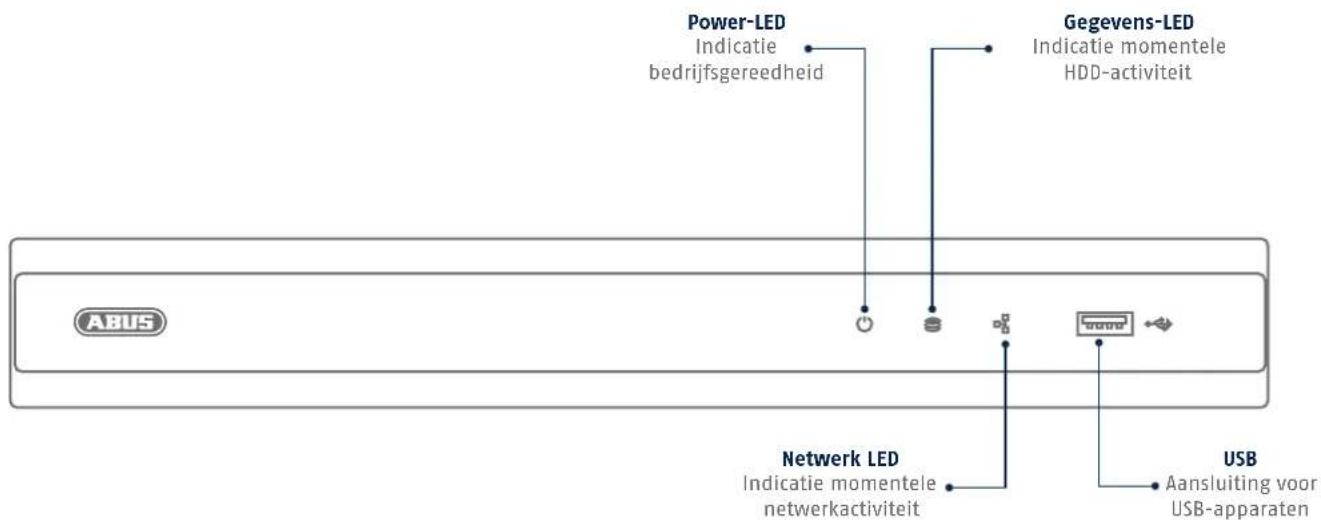

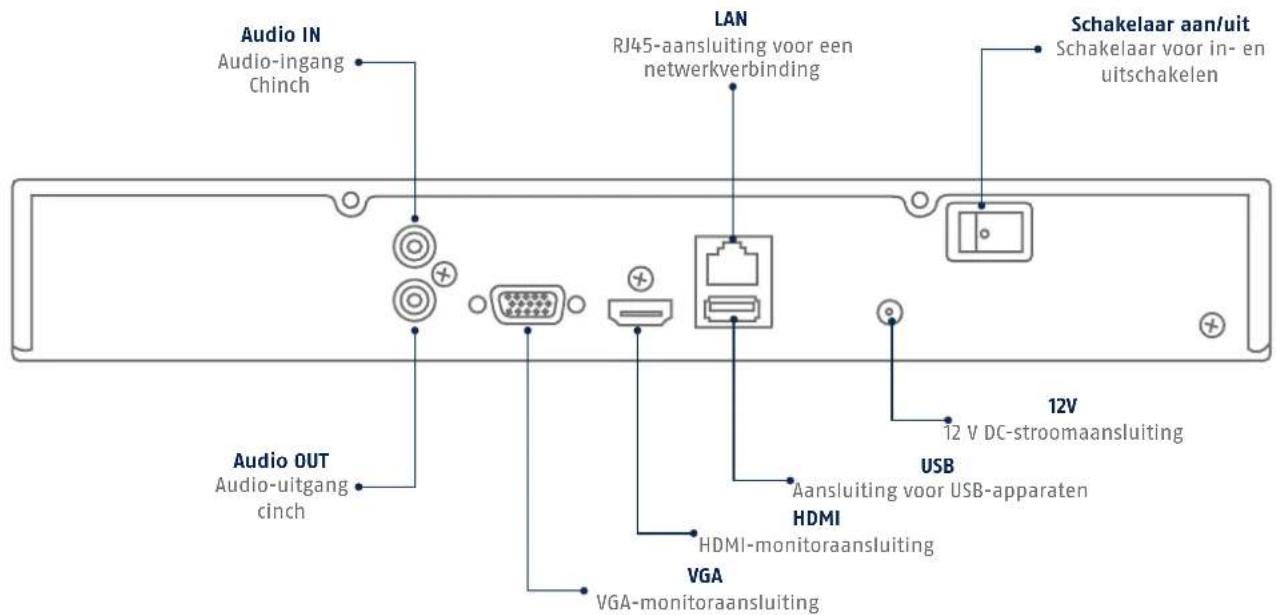

AANSLUITINGEN

TIPS VOOR DE CAMERA- INSTALLATIE

Sluit de recorder op de voeding aan. Verbind de recorder met een netwerkkabel met de router. Zorg ervoor dat de camera spanning krijgt en verbind deze eventuel met uw thuisnetwork. Daarna kutu de camera's toevoegen aan de software-installatie.

HARDWARE- INSTALLATIE

Voer in het Nieuw wachtwoord' een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau Sterk'.

2

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratiorwachtwoord kan alleen door de technische support van ABUS worden gereset.

3

Voer bovendien het activeringswacht-woord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op 'OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

Administratorwachtwoord:

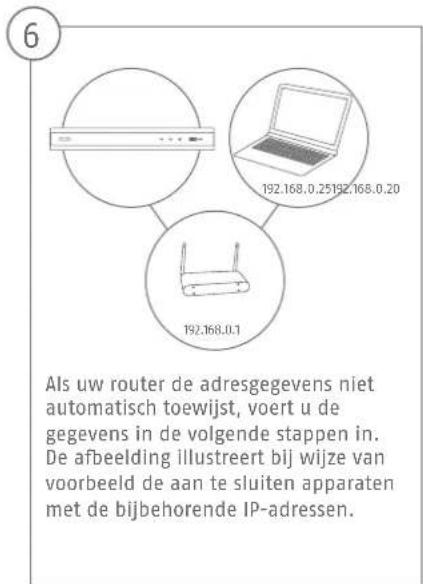

SOFTWARE-INSTALLATIE

7

Het IP-adres moet overeenkomen met de eerste drie cijfers in de waarde voor standaardgateway. Het laatste cijfer duidt op de door de standaardgateway benaderde apparaten en worden individuel voor ieder apparaat vastgelegd. Als u bijvoorbeeld de recorder 64 selekteert, dus xxx.xxx. xxx.64.

8

Het subnetmasker is een netwerksegment, waarin de IP-adressen met hetzelfde netwerkadres worden gezrukt. De standardwaarde is hier meestal 255.255.255.0.0m de waarde voor de standardgateway te bepalen, gezrukt u de op het netwerk aangesloten Windows-pc.

9

Vul hier het IP-adres van uw router in.
U kunt het adres bepalen met 'cmd' en het commando 'ipconfig' op uw Windows-pc.

10

De DNS-server 'vertaalt' een internetadres in een IP-adres. Voer bij 'Voorkeur DNS-server' de waarde van de standardsgateway in.

11

Hier kunt u uw poorten beheren en indlen nodig wijzigen. Wij adviseren om de standardwaarden te beholden.

12

Als u een toegang op afstand wilt inrichten, vinkt u het veld DDNS aan. Selecteer verrolgens uw DDNS-type via het invoerveld.

13

Vul daarna het serveradres, de domeinnaam van het apparaat, de gebruikersnaam en het wachtwoord in. Gaaar het volgende scherm met Volgende'.

14

De geinstalleerde harde schijf moet voor gebruik worden geinitialiseerd. Selecteer de te initialiseren harde schijf.

15

Klik op Init en bevestig de succesvolle initiaisatie met OK. Ga hier het volgende scherm met Volgende'.

16

Klik op Zoeken' om maar beschikbare netwerkcamera's in het netwerk te zoeken.

17

Hieronder vindt u alle compatibile netwerkcamera's. Activeer met het selectiekvekje het gewenste camerakanaal en klik op Toevoegen. Gaaar het volgende scherm met 'Volgende'.

18

Selecteer het opnametype. U kunt klezen uit 'Continu' en 'Bewegingsherkenning'. Sluit de installmentwizard af met 'OK'

HANDLEIDING + SOFTWARE + APP

Handleidingen:

andleidingen voor de bediening van de web- en recorderinterface vindt u op het tabliad

'Downloads' via de volgende link:

01 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogeveens

van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het network te zoeken, fi rmware-updates te

controlleren en te installeren, handledgingen en Quickguides direct op uw PC te downloads:

krijgt u Gratis en snel op

afstand toegang tot uw recorder:
