BRUKSANVISNING TVVR36800 ABUS

I denna snabbguide beskrivs de första installationsstegen för din IP-inspelare. Mer ingående information nns i den bruksanvisningen.95 Svenska Kära kund! Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv. Överensstämmelsen har fastställts och motsvarande försäkringar och dokument nns tillgängliga från tillverkaren: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, DE-86444 Ang, TYSKLAND. För att uppfylla standarden och säkerställa säker dri måste du som användare följa den här bruksanvisningen! Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar! Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna. Kontakta din återförsäljare gällande eventuella frågor!96 Svenska LEVERANSOMFÅNG Snabbguide TVVR36400:

• 4-kanals PoE-inspelare

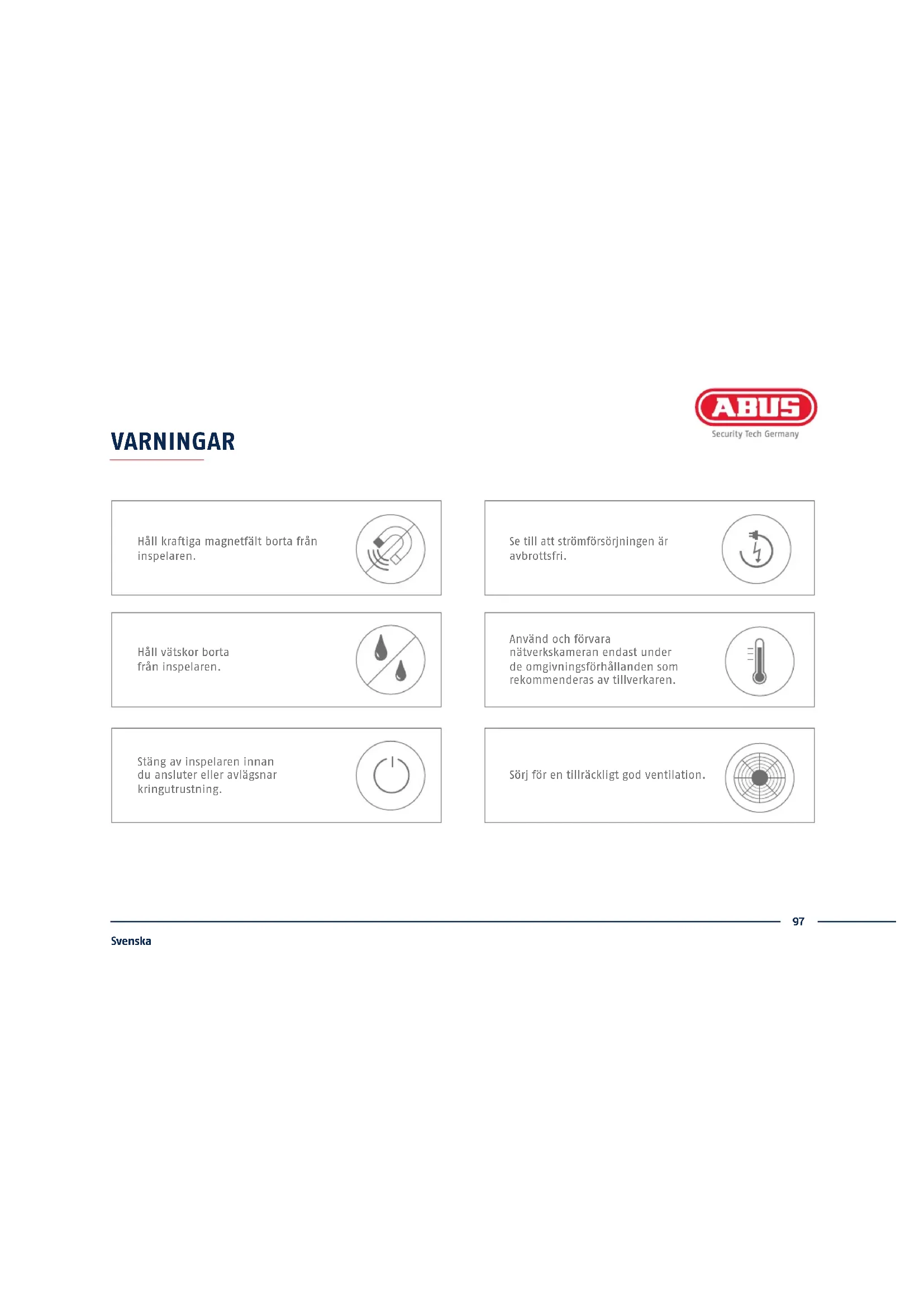

• Snabbguide97 Svenska VARNINGAR Använd och förvara nätverkskameran endast under de omgivningsförhållanden som rekommenderas av tillverkaren. Sörj för en tillräckligt god ventilation. Se till att strömförsörjningen är avbrottsfri. Håll kraiga magnetfält borta från inspelaren. Håll vätskor borta från inspelaren. Stäng av inspelaren innan du ansluter eller avlägsnar kringutrustning.98 Svenska ANSLUTNINGAR Datalysdiod Indikering av aktuell HDD-aktivitet USB Anslutning för USB-enheter Power-lysdiod Indikering av drisberedskapen Nätverkslysdiod Indikering av aktuell nätverksaktivitet99 Svenska Strömbrytare Brytare för till- och från- koppling Ljud IN Ljudingång RCA Ljud OUT Ljudutgång RCA VGA VGA monitoranslutning HDMI HDMI-bildskärmsanslutning USB Anslutning för USB-enheter LAN RJ45-anslutning för en nätverksanslutning 48V 48 V DC strömanslutning PoE RJ45-anslutningar för kameraanslutningar100 Svenska

TIPS FÖR KAMERAINSTALLATIONEN

Anslut inspelaren till elnätet. Anslut kamerorna till inspelarens PoE-portar med en nätverkskabel. Det tar ca 3 minuter för en kamera att läggas till automatiskt i inspelaren.101 Svenska

INSTALLATION AV HÅRDVARA

Lossa de 6 skruvarna på inspelarens sidor och undersida Öppna försiktigt höljet. Rikta in hårddisken på inspelarens golvplatta. Fixera och skruva fast hårddisken på inspelarens undersida med de medföljande skruvarna.

Svenska Upprätta anslutningen till moderkortet med datakabeln (liten kontakt) och strömkabeln (stor kontakt). Placera höljet längs styrskenan på inspelarens golvplatta. Skruva däreer fast höljet och golvplattan med de 6 skruvarna. Anslut nätaggregatet och slå på inspelaren via strömbrytaren

I fältet ”Nytt lösenord” anger du ett lösenord för admin-användaren. Lösenordet måste följa de minimikrav som ställs. Rekommendation: Skapa ett så komplext lösenord du kan så att det får markeringen ”Starkt”.

Ange lösenordet igen för att bekräa det. Notera dessutom lösenordet i snabbguiden och förvara det på en säker plats. Att återställa admin-lösenordet går endast att göra via ABUS tekniska support.

Ange sedan aktiveringslösenordet för kamerorna. Om en kamera aktiveras via inspelaren använder inspelaren lösenordet för detta. Avslutningsvis klickar du på ”OK”. Enheten är akti- verad och kan nu användas med hela dess kapacitet. Admin-lösenord: SYSTEMAKTIVERING104 Svenska

Välj önskat språk och klicka på ”Tillämpa”.

Om du avmarkerar kryssrutan startar inte inställningsguiden automatiskt vid nästa start. Klicka på ”Nästa”.

Ställ in tidszon, datum/-format och systemtid. Lämna vyn genom att klicka på ”Nästa”. PROGRAMVARUINSTÄLLNINGAR105 Svenska

Markera en kryssruta vid DHCP för att automatiskt tilldela adressdata. Adresserna tilldelas sedan automatiskt av routern (förutsatt att detta stöds). Gå vidare till punkt 13 i detta fall.

Om routern inte tilldelar adressdata automatiskt, ange data vid följande steg. Bilden visar de anslutna enheterna med tillhörande IP-adresser.

Ställa in anslutningshastighet manuellt vid ”NIC-typ”. Den automatiska detekteringen (självanpassande) är förinställd och rekommenderas.106 Svenska

IP-adressen måste motsvara standard-Gateway-värdet vid de tre första nummergrupperna. Den sista siergruppen betecknar de enheter som anropas av standard-gatewayen och fastställs separat för varje enhet. Välj t.ex. 64 för inspelaren, d.v.s. xxx. xxx.xxx.64.

Subnätmasken är ett nätverkssegment där IP-adresser med samma nätverksadress används. Här är standardvärdet oast 255.255.255.0. För att fastställa värdet för standard- gatewayen behöver du en dator med Windows som är ansluten till nätverket.

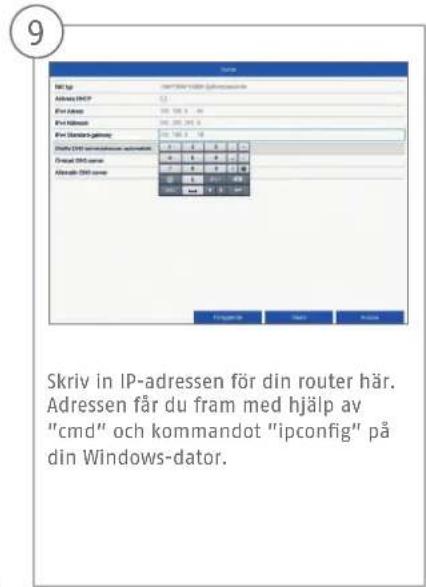

Skriv in IP-adressen för din router här. Adressen får du fram med hjälp av ”cmd” och kommandot ”ipconfig” på din Windows-dator.107 Svenska

Här kan du administrera dina portar och vid behov ändra dem. Vi rekommenderar att du behåller standardvärdena.

Om du vill ställa in ärråtkomst bockar du för DDNS-fältet. Välj sedan DDNS-typ via inmatningsfältet.

DNS-servern ”översätter” internetadresser till IP-adresser. Ange standard-gateway-värdet vid önskad DNS-server.108 Svenska

Lagra däreer serveradressen samt enhetsdomänens namn, användarnamn och lösenord. Gå till nästa skärm med ”Nästa”.

Den installerade hårddisken måste initialiseras före användningen. Välj den hårddisk som ska initialiseras.

Klicka på Init och bekräa initialiseringen med OK. Gå till nästa skärm med ”Nästa”.109 Svenska

Nedan visas alla kompatibla nätverkskameror. Använd kryssrutan för att välja nätverkskameror och klicka sedan på Lägg till. Gå till nästa skärm med ”Nästa”.

Välj inspelningstyp. Du kan välja mellan ”Kontinuerlig” och ”Rörelsedetektering”. Avsluta inställningsguiden med ”OK”

Klicka på ”Sök” för att söka eer bentliga nätverkskameror i nätverket.110 Svenska Bruksanvisningar: Ytterligare anvisningar för användning av Web och Recorder-gränssnittet åter nns under iken ”Nedladdningar” under följande länk: https://www.abus.com/product/TVVR36400 https://www.abus.com/product/TVVR36800 Programvara: Med TVSW11001 ABUS Central Monitor Station (CMS) kan du övervaka, styra och administrera videodata från din ABUS-inspelare på datorn: http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement- So ware/ABUS-CMS- So ware Använd ABUS IP Installer för att söka din inspelare i nätverket, kontrollera och installera rmwareuppdateringar samt ladda ned instruktioner och snabbguider direkt till din dator: http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030 App: iDVR plus/HD app Ger dig möjlighet till gratis och snabb ärråtkomst till din inspelare: HJÄLP Använd ABUS IP Installer för att söka din inspelare i nätverket, kontrollera och installera rmwareuppdateringar samt http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030
