Tipo di prodotto	Registratore video digitale HD analogico a 4 canali
Marca	ABUS
Modello	TVVR33005
Numero di canali	4 canali
Risoluzione di registrazione	HD analogico 1080p
Archiviazione interna	Non incluso (vano per disco rigido SATA, viti e cavi forniti)
Alimentazione	Alimentatore a muro (12V DC, non specificato)
Connettività	Ethernet 10/100, USB 2.0
Uscite video	HDMI, VGA
Ingressi video	4 x BNC
Funzioni principali	Registrazione continua, rilevamento movimento, accesso di rete tramite IP Installer, gestione remota
Sicurezza	Password amministratore, ripristino tramite file GUID
Accessori inclusi	Mouse USB, cavo di rete 1 m, cavi e viti per disco rigido, guida rapida, CD
Dimensioni (circa)	Standard custodia DVR 4 canali (non specificato)
Peso (circa)	Circa 1,5 kg senza disco rigido
Temperatura di funzionamento	0 °C a 40 °C
Manutenzione e pulizia	Pulire con un panno asciutto, evitare liquidi
Ricambi e riparabilità	Disco rigido sostituibile, assistenza tecnica ABUS per password
Informazioni generali	Conforme alle direttive europee, prodotto da ABUS Security-Center

Domande frequenti - TVVR33005 ABUS

Come installare un disco rigido nel registratore TVVR33005?

Allentare le 4 viti sul fondo, aprire l'involucro, allineare il disco rigido sul supporto, fissarlo con le viti fornite, quindi collegare i cavi dati e di alimentazione. Richiudere l'involucro.

Come ripristinare la password amministratore?

È possibile ripristinare la password utilizzando il file GUID esportato. Collegare una chiavetta USB contenente il file, fare clic su 'Password dimenticata' sulla schermata di accesso, selezionare il file e importarlo. Se non si dispone di un file GUID, contattare l'assistenza tecnica ABUS.

Quali tipi di telecamere sono compatibili con il TVVR33005?

Il registratore è compatibile con telecamere HD analogiche (1080p) con connettore BNC. I kit TVVR33025T includono telecamere esterne HD 1080p.

Come accedere al registratore da remoto?

Utilizzare il software IP Installer fornito sul CD. Collegare il registratore alla rete tramite Ethernet, avviare IP Installer, trovare il dispositivo e accedere alla sua interfaccia web. È anche possibile configurare l'accesso remoto tramite le impostazioni di rete.

Come collegare le telecamere al registratore?

Collegare ciascuna telecamera a un ingresso BNC sul retro del registratore utilizzando un cavo coassiale. Assicurarsi che le telecamere siano alimentate (ad esempio tramite l'alimentatore del kit o una fonte separata).

Come configurare la lingua dell'interfaccia?

Al primo avvio, la procedura guidata di configurazione consente di selezionare la lingua. È possibile modificarla successivamente nelle impostazioni di sistema.

Cosa fare in caso di smarrimento della password senza file GUID?

Se non si dispone di un file GUID valido, è necessario contattare l'assistenza tecnica di ABUS Security-Center. Sarà necessario un computer con accesso di rete al registratore e una connessione Internet per ricevere i dati di ripristino.

Come esportare il file GUID?

Il file GUID viene creato durante la prima attivazione. Si consiglia di esportarlo su una chiavetta USB tramite l'interfaccia del registratore. Conservarlo in un luogo sicuro.

Come aggiornare il software del registratore?

Scaricare l'ultima versione del firmware dal sito ABUS. Collegare una chiavetta USB, copiare il file, quindi nell'interfaccia del registratore andare su 'Impostazioni' > 'Aggiornamento' e selezionare il file.

Dove trovare il manuale completo del TVVR33005?

Il manuale completo è disponibile sul sito notice-facile.com o sul CD fornito. È possibile scaricarlo anche in formato PDF sul portale ABUS.

MANUALE UTENTE TVVR33005 ABUS

Avvertenze importanti 97

Collegamenti 98

Installazione dell'hardware 99

Consigli per l'installazione

di videocamere 101

Attivazione del systema 103

Ripristino della password 104

Configurazione del Software 105

Polski

Zakres dostawy 114

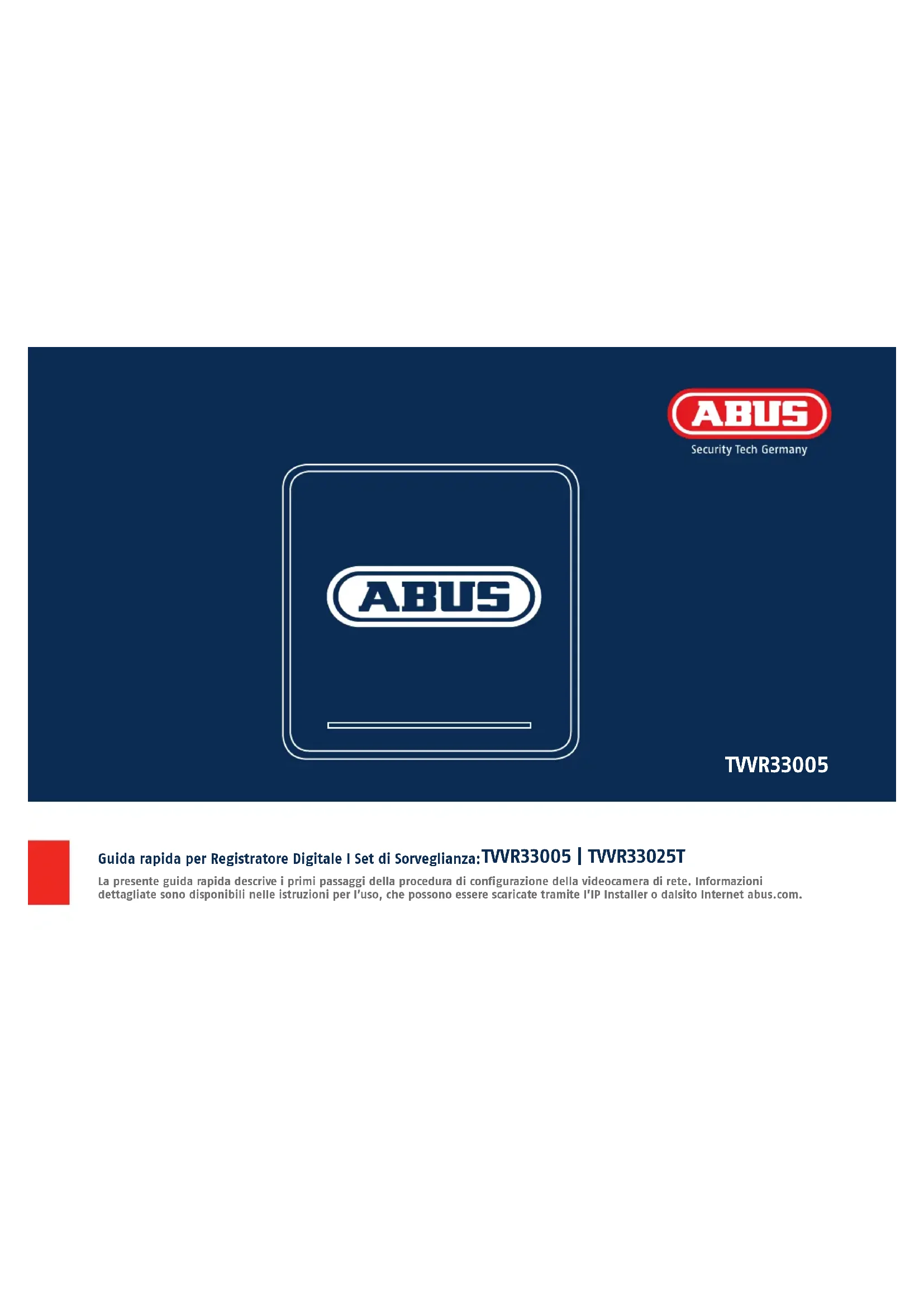

Guida rapida per Registratore Digitale I Set di Sorveglianza:TVWR33005 | TVWR33025T

La presente guida rapida descive i primi passaggi della procedura di configurazione della videocamera di rete. Informazioni dettagliate sono disponibili nelle istruzioni per l'uso, che possono essere scaricate tramite l'IP Installer o dalsito Internet abus.com.

Gentile clientele,

La ringraziamo per aver acquistato quello prodotto. Questo prodotto risponde ai requisiti richiesti dalle direttive europee e nazionali in vigore. La sua conformità è stata comprovata, le dichiarazioni e la relativa documentazione sono depositate presso il produttore (ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing).

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualita di utente, è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alleindicazioni sull'uso e sulla sicurezza. Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di domande rivolgersi al proprio rivenditore specializzato.

Dotazione

TWR33025T

• Registratore Digitale HD Analogico a 4 Canali incl. 1 TB HDD
• 2 x Mini Videocamera Analogica Esterna HD 1080p
• Alimentatore universale
• 2 x cavo coassiale da 30 m
  -1x Cavo di rete da 1m
• Materiale di fissaggio
• Mouse con attacco USB
  Guida rapida
  CD

TVR33005

• Registratore Digitale HD Analogico a 4 Canali
  -1x Cavo di rete da 1m
• 2 x cavi piatti fissi
• 4 x viti per dischi rigidi
• Alimentatore
• Mouse con attacco USB
  Guida rapida
  CD

Awertenze importanti

Tenere il registratore e la videocamera lontano da forti campi magnetici.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Conservare il registratore e la videocamera escludivamente alle condizioni ambiente consigliate dal produttore.

Specnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che venga sempre garantita un'adeguata ventilazione.

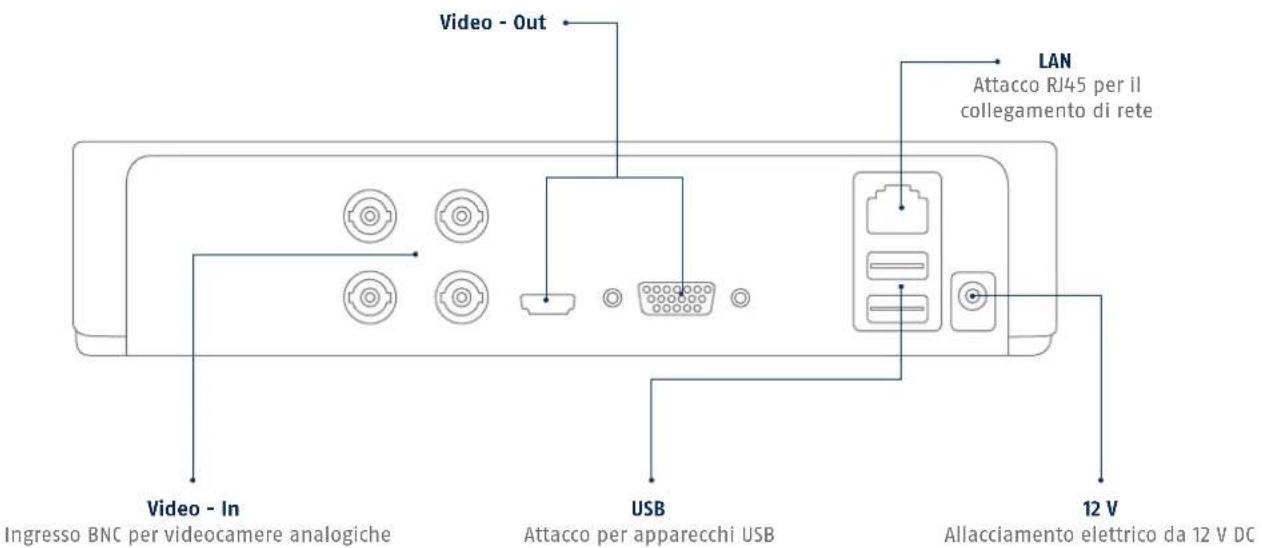

Collegamenti

Installazione dell'hardware

1342
Svitare le 4 viti sul lato inferiore del registratore.

Aprière l'allogliamento con cautela.

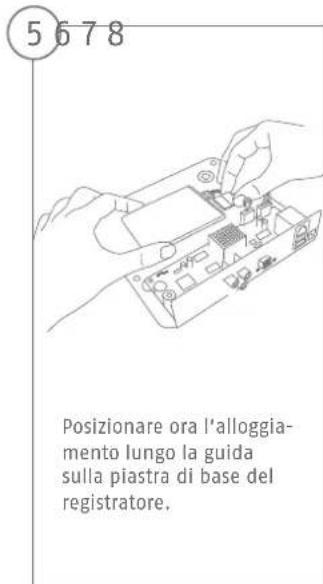

Allineare il disco rigido sulla piastra di base del registratore.

Fissare e avvitare il disco rigido sul lato inferiore del registratore con le viti in dotazione.

Fare attione che I installatione dell'hardware per TWRR33004 inizia al passaggio L'installatione dell'hardware per il set di videosorvegianza TWRR33204 inizi a partire dal passaggio, dal momento che in quosti modelli il disco rigido è più installato.

Consigli per l'installazione della videocamera

Alimentare il registratore con tensione. La barra LED blu sul lato superiore del registratore segnala che I'apparecchio è acceso. É possibile spagnare la barra LEDattraverso il menu.

Attivazione del sistema

123

Inserire una password per l'amministratore nel campo "Nuova password". La password deve rispetto i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risulta "Elevato".

Inserire nuovamente la password per confermare. Annotare la nuova password nella guida rapida e conservaria in un luogo sicuro. Epossible ripristinare la password dell'amministatore solo tramite il supporto tecnico di ABUS.

L'apparecchio è stato attivato e cui essere utilizzato in tutte le sue funzioni.

Il fi le GUID è necessario per il ripristino autonomo della password. Esportare il fi le in una chiavetta USB e conservare in un luogo sicuro.

Note: A causa della lingua standard impostata, il processo di attivazione è sempre in tedesco. Indipendentemente alla lingua è possible attivare il registraratore con I'IP Installer di ABUSattraverso la rette

Password amministratore:

Ripristino della password

1

É possible ripristinare autonomamente la password aministratore esclusivamente atraverso il file GUI.

Attenzione: il file perde la sua validità se la password viene modificata successivamente o se il file GUID è gli stato utilizzato una volte. In entrambi i casi è necessario create manually un nuovo file.

(2)

Interfaccia locale importazione GUID:

Nella finestra di dialogo locale del login premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUI sicuro e selezionare il file. Premere il pulsante "Importazione" per ripristinare la password.

3

Interfaccia Web importazione GUID:

Aprière l'interfaccia Web del registratore e premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUI sicuro e selezionare il file. Premere il pulsante "Importazione" per ripristinare la password.

Note: Il ripristino della password dell'amministratore è una procedura critica e complessa. Assicurarsi di aver accesso, in caso di necessità, alla password e al luogo sicuro in cui è custodita (annotazione in questa guida o file GUID in un supporto di archivazione estemo). Considerare tale eventualità al momento della prima messa in funzione, stabilendo dove e come conservare quosti dati e chi debba aver accessoagli stessi.

Attenzione: qualora si debba ripristinare la password e non siano disponibili ne l'annotazione della password né il file GUI (o non sia più valido), è necessario contattare il supporto technique di ABUS Security-Center. Per ripristinare la password con ABUS è assolutamente necessario avera a disposizione nei pressi dell'oggetto un PC collegato in rete al registraratore e un collegamento a Internet per la riscione dei dati che vengono trasmessi dal supporto technique. In caso di assenza di tali risultati non è possible ripristinare la password al registraratore.

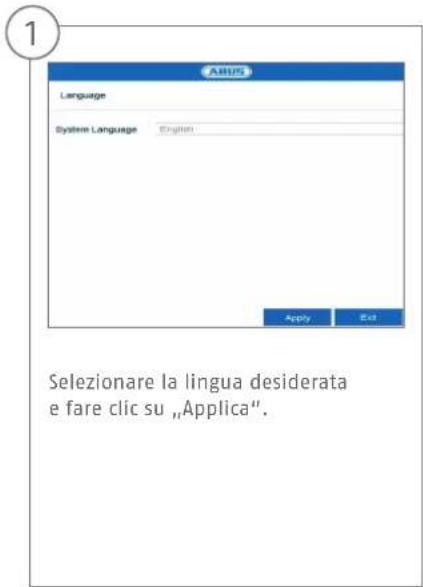

Configurazione del soft ware

4

Impostare manually la velocità di collegamento alla voce "Tipo NIC". Il riconoscimento automatico (self adaptive) è impostato di default ed è un'impostazione consigliata.

5

Se si desidera che i dati degli indirizzi siano assegnati automaticamente, spuntare la casella accanto a DHCP. In questo modo gli indirizzi verranno assegnati automaticamente dal router (se esta funzione è supportata).

6

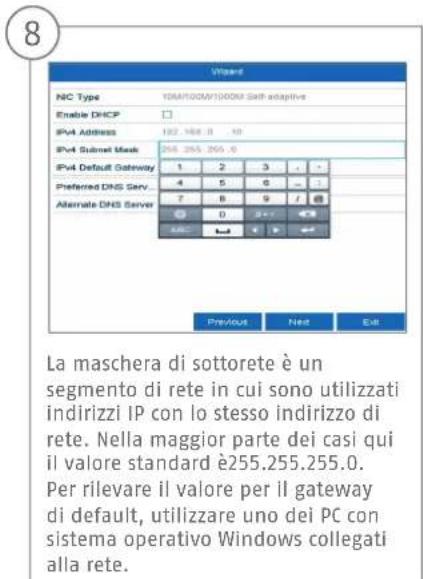

Se il router non esegue automaticamente l'assegnazione dei dati degli indirizzi, insere i dati nei passaggi successivi. La fi gura alla titolo esemplifi CATivo gli apparecchi collegabili con rispectivi indirizzi IP.

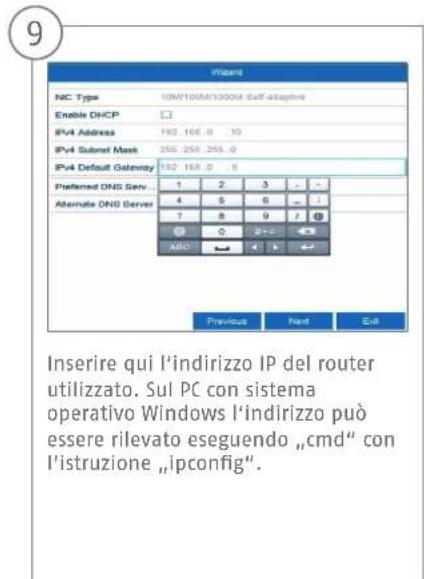

II server DNS "converte" un indirizzo Internet in un indirizzo IP. In Server DNS Pric. insere il valore del gateway di default.

11 12

Quindi,或者其他 all'indirizzo del server, impostare il nome di dominio dell'apparecchio, il nome utente e la password. Passare alla schermata successiva con "Avanti".

14 15

Il disco rigido installato deve essere inizializzato prima dell'impiego. Selezionare il disco rigido da inizializzare.

0

Fare cli su Init e conformare la corretta inizializzazione con OK. Passare alla schermata successiva con Avanti".
