MANUALE UTENTE TVVR33025T ABUS

La presente guida rapida descrive i primi passaggi della procedura di configurazione della videocamera di rete. Informazioni dettagliate sono disponibili nelle istruzioni per l’uso, che possono essere scaricate tramite l’IP Installer o dalsito Internet abus.com. TVVR3300595 Italiano Gentile cliente, La ringraziamo per aver acquistato questo prodotto. Questo prodotto risponde ai requisiti richiesti dalle direttive europee e nazionali in vigore. La sua conformità è stata comprovata, le dichiarazioni e la relativa documentazione sono depositate presso il produttore (ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang). Al ne di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto a osservare le presenti istruzioni per l‘uso. Prima di mettere in funzione il prodotto legga tutte le istruzioni per l‘uso facendo attenzione alle indicazioni sull‘uso e sulla sicurezza. Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati. In caso di domande rivolgersi al proprio rivenditore specializzato.96 Italiano Dotazione TVVR33025T

• Alimentatore universale

• 2 x cavo coassiale da 30 m

• 1 x Cavo di rete da 1 m

• Materiale di ssaggio

• Mouse con attacco USB

• Registratore Digitale HD Analogico a 4 Canali

• 1 x Cavo di rete da 1 m

• 4 x viti per dischi rigidi

• Mouse con attacco USB

• CD Quickguide Quickguide97 Italiano Avvertenze importanti Conservare il registratore e la videocamera esclusivamente alle condizioni ambiente consigliate dal produttore. Assicurarsi che venga sempre garantita un’adeguata ventilazione. Assicurarsi che l’alimentazione elettrica non venga interrotta. Tenere il registratore e la videocamera lontano da forti campi magnetici. Tenere il registratore lontano da liquidi. Spegnere il registratore prima di collegare o rimuovere apparecchi periferici.98 Italiano Collegamenti Video - In Ingresso BNC per videocamere analogiche Video - Out USB Attacco per apparecchi USB 12 V Allacciamento elettrico da 12 V DC LAN Attacco RJ45 per il collegamento di rete99 Italiano Installazione dell’hardware Svitare le 4 viti sul lato inferiore del registratore. Aprire l’alloggiamento con cautela. Allineare il disco rigido sulla piastra di base del registratore. Fare attenzione che l’installazione dell’hardware per TVVR33004 inizia al passaggio

. L’installazione dell’hardware per il set di videosorveglianza TVVR33204 inizia a partire dal passaggio

, dal momento che in questi modelli il disco rigido è già installato. Fissare e avvitare il disco rigido sul lato inferiore del registratore con le viti in dotazione.

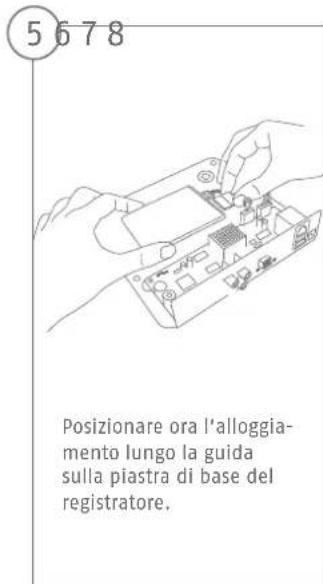

Italiano Posizionare ora l’alloggia- mento lungo la guida sulla piastra di base del registratore. Posizionare ora l’alloggia- mento lungo la guida sulla piastra di base del registratore. Avvitare quindi l’alloggiamento e la piastra di base con le 4 viti. Collegare la videocamera al registratore.

Italiano Consigli per l’installazione della videocamera Alimentare il registratore con tensione. La barra LED blu sul lato superiore del registratore segnala che l’apparecchio è acceso. È possibile spegnare la barra LED attraverso il menu.102 Italiano Evitare il controluce e l’esposizione diretta ai raggi del sole. Non posizionare la videocamera direttamente dietro a vetri, poiché possono vericarsi riessi. La videocamera non deve essere installata su superci instabili. Fare attenzione che per gli ambienti pubblici è prescritto per legge di apporre un segnale di avviso per il servizio di videosorveglianza.103 Italiano

Attivazione del sistema Password amministratore: Inserire una password per l'amministratore nel campo "Nuova password". La password deve rispettare i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risulti "Elevato". Inserire nuovamente la password per confermare. Annotare la nuova password nella guida rapida e conservarla in un luogo sicuro. È possibile ripristinare la password dell'amministratore solo tramite il supporto tecnico di ABUS. L’apparecchio è stato attivato e può essere utilizzato in tutte le sue funzioni. Il le GUID è necessario per il ripristino autonomo della password. Esportare il le in una chiavetta USB e conservare in un luogo sicuro. Nota: A causa della lingua standard impostata, il processo di attivazione è sempre in tedesco. Indipendentemente dalla lingua è possibile attivare il registratore con l’IP Installer di ABUS attraverso la rete.104 Italiano Ripristino della password

È possibile ripristinare autonoma- mente la password amministratore esclusivamente attraverso il le GUID. Attenzione: il le perde la sua validità se la password viene modicata successivamente o se il le GUID è già stato utilizzato una volte. In entrambi i casi è necessario creare manualmente un nuovo le.

Interfaccia locale importazione GUID: Nella nestra di dialogo locale del login premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il le GUID sicuro e selezionare il le. Premere il pulsante "Importazione" per ripristinare la password.

Interfaccia Web importazione GUID: Aprire l'interfaccia Web del registratore e premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il le GUID sicuro e selezionare il le. Premere il pulsante "Importazione" per ripristinare la password. Nota: Il ripristino della password dell'amministratore è una procedura critica e complessa. Assicurarsi di aver accesso, in caso di necessità, alla password e al luogo sicuro in cui è custodita (annotazione in questa guida o le GUID in un supporto di archiviazione esterno). Considerare tale eventualità al momento della prima messa in funzione, stabilendo dove e come conservare questi dati e chi debba avere accesso agli stessi. Attenzione: qualora si debba ripristinare la password e non siano disponibili né l'annotazione della password né il le GUID (o non sia più valido), è necessario contattare il supporto tecnico di ABUS Security-Center. Per ripristinare la password con ABUS è assolutamente necessario avere a disposizione nei pressi dell'oggetto un PC collegato in rete al registratore e un collegamento a Internet per la ricezione dei dati che vengono trasmessi dal supporto tecnico. In caso di assenza di tali prerequisiti non è possibile ripristinare la password al registratore.105 Italiano Configurazione del so ware

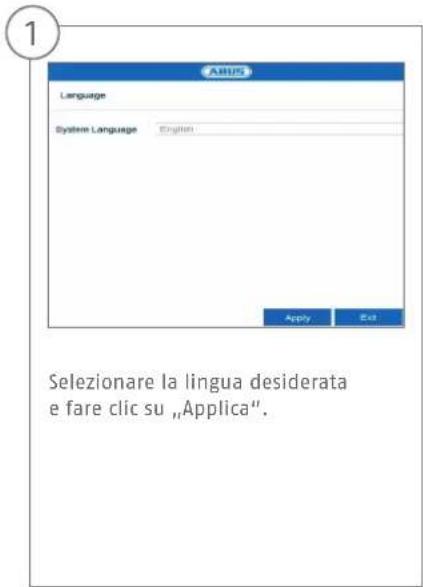

Se si toglie il segno di spunta, l’assistente alla con gurazione non verrà più eseguito automaticamente all‘avvio successivo. Fare clic su „Avanti“ Selezionare la lingua desiderata e fare clic su „Applica“.

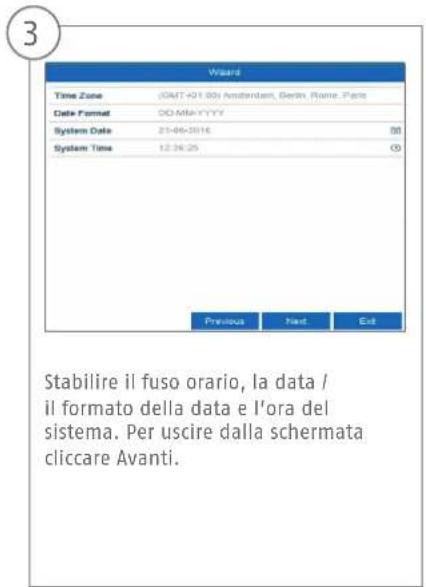

Stabilire il fuso orario, la data / il formato della data e l’ora del sistema. Per uscire dalla schermata cliccare Avanti.106 Italiano

Impostare manualmente la velocità di collegamento alla voce “Tipo NIC”. Il riconoscimento automatico (self adaptive) è impostato di default ed è un’impostazione consigliata.

Se il router non esegue automaticamente l‘assegnazione dei dati degli indirizzi, inserire i dati nei passaggi successivi. La gura mostra a titolo esempli cativo gli apparecchi collegabili con i rispettivi indirizzi IP. Se si desidera che i dati degli indirizzi siano assegnati automaticamente, spuntare la casella accanto a DHCP. In questo modo gli indirizzi verranno assegnati automaticamente dal router (se questa funzione è supportata).

Le prime tre cifre dell‘indirizzo IP devono corrispondere al valore del gateway di default. L‘ultima cifra indica gli apparecchi che vengono contattati dal gateway di default e viene de nitaper ogni singolo apparecchio. Per il registratore selezionare ad es. 64, ovvero xxx.xxx. xxx.64.

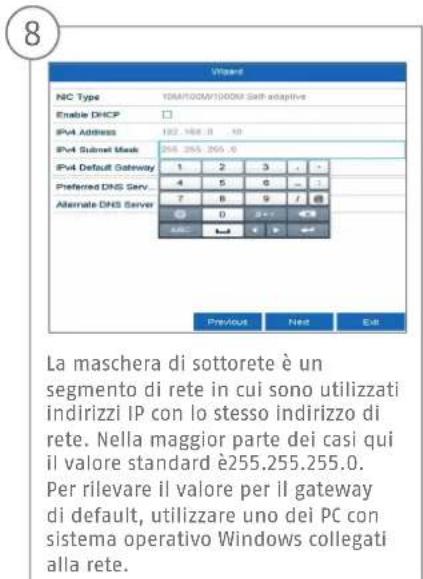

La maschera di sottorete è un segmento di rete in cui sono utilizzati indirizzi IP con lo stesso indirizzo di rete. Nella maggior parte dei casi qui il valore standard è255.255.255.0. Per rilevare il valore per il gateway di default, utilizzare uno dei PC con sistema operativo Windows collegati alla rete. Inserire qui l‘indirizzo IP del router utilizzato. Sul PC con sistema operativo Windows l‘indirizzo può essere rilevato eseguendo „cmd“ con l‘istruzione „ipconfig“.108 Italiano

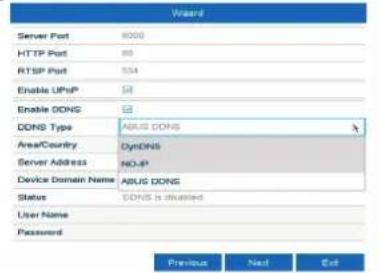

In questa schermata si possono gestire e all‘occorrenza modi care le porte. Il nostro consiglio è di mante- nere i valori di default. Se si desidera con gurare un accesso remoto, inserire un segno di spunta nel campo DDNS. Selezionare poi i tipi DDNS dal campo di immissione.109 Italiano

Quindi, oltre all‘indirizzo del server, impostare il nome di dominio dell‘apparecchio, il nome utente e la password. Passare alla schermata successiva con „Avanti“.

Il disco rigido installato deve essere inizializzato prima dell‘impiego. Selezionare il disco rigido da inizializzare. Fare clic su lnit e confermare la corretta inizializzazione con OK. Passare alla schermata successiva con „Avanti“.110 Italiano

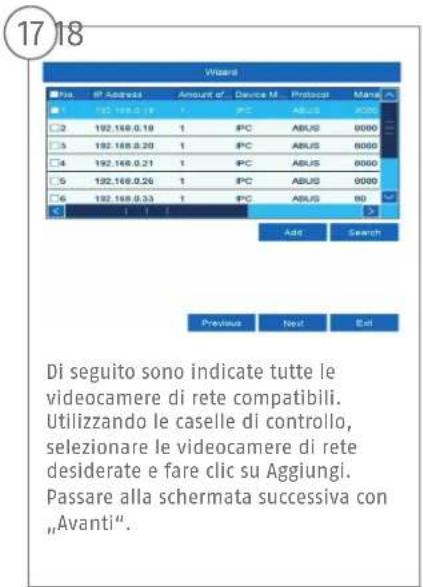

Per cercare in rete le videocamere di rete già presenti, fare clic su „Ricerca“.
