Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	2 canaux, puissance de 360W (180W par canal à 4 ohms)
Alimentation électrique	Alimentation 12V DC
Dimensions approximatives	320 x 230 x 50 mm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Tension	12V
Puissance	360W maximum, 180W RMS par canal à 4 ohms
Fonctions principales	Amplification audio, filtrage des fréquences, réglage de gain
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles chez le fabricant
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Installation recommandée par un professionnel pour une performance optimale

FOIRE AUX QUESTIONS - GM-A3602 PIONEER

Comment installer le Pioneer GM-A3602?

Pour installer le Pioneer GM-A3602, commencez par débrancher la batterie de votre véhicule. Connectez les câbles d'alimentation et de masse du amplificateur aux bornes correspondantes. Ensuite, branchez les entrées RCA à votre autoradio. Finalement, rebranchez la batterie et testez le système.

Pourquoi mon amplificateur ne s'allume-t-il pas?

Vérifiez que le câblage d'alimentation est correctement connecté et que le fusible n'est pas grillé. Assurez-vous également que l'amplificateur est correctement relié à l'autoradio et que le signal est actif.

Comment régler le niveau de gain sur le Pioneer GM-A3602?

Le niveau de gain peut être ajusté à l'aide du potentiomètre situé sur le panneau avant de l'amplificateur. Tournez-le lentement dans le sens des aiguilles d'une montre pour augmenter le gain ou dans le sens inverse pour le diminuer.

Quelle est la puissance maximale de sortie du GM-A3602?

Le Pioneer GM-A3602 a une puissance maximale de sortie de 360 watts, avec une puissance nominale de 2 x 90 watts sous 4 ohms.

Mon amplificateur surchauffe, que dois-je faire?

Assurez-vous que l'amplificateur est correctement ventilé et qu'il n'est pas obstrué par des objets. Vérifiez également que l'impédance des haut-parleurs est compatible avec l'amplificateur.

Puis-je utiliser le GM-A3602 avec des haut-parleurs de différentes impédances?

Oui, mais il est important de respecter les spécifications d'impédance de l'amplificateur pour éviter d'endommager le matériel. Consultez le manuel pour les configurations d'impédance recommandées.

Comment connecter un subwoofer au GM-A3602?

Pour connecter un subwoofer, utilisez les bornes de sortie appropriées de l'amplificateur. Assurez-vous de respecter l'impédance du subwoofer pour éviter des dommages. Ajustez également les réglages de fréquence pour optimiser le son.

Quel type de câblage est recommandé pour le GM-A3602?

Il est recommandé d'utiliser un câblage de 8 AWG pour l'alimentation et la masse, et un câblage de 16 AWG pour les connexions de haut-parleurs afin de garantir la meilleure performance.

Comment résoudre les interférences sonores?

Les interférences peuvent être causées par un câblage incorrect. Assurez-vous que les câbles RCA ne sont pas proches des câbles d'alimentation. Vous pouvez également essayer d'utiliser un filtre de masse.

MODE D'EMPLOI GM-A3602 PIONEER

Owner's Manual Mode d'emploi

BRIDGEABLE TWO-CHANNEL POWER AMPLIFIER

AMPLIFICATEUR DE PUISSANCE PONTABLE À DEUX CANAUX

AMPLIFICATORE DI POTENZA A DUE CANALI COLLEGABILE A PONTE

Nous vous remercions d'avoir acheté cet apparéil PIONEER

Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appar-. pareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi.Conservez-le dans un endroit sur et facilement accessible pour toute consultation ulterieure.

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les apparéils électroniques usages, qui doivent être récapucérés,traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usages gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés cédessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récepération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Visitez notre site Web

Rendez-nous visite sur le site suivant :

http://www.pioneer.fr

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire réference à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.

Si vous rencontres des problèmes

En cas d'anomalie, consultez le distributeur ou le service d'entretien agree par Pioneer le plus proche.

Avant de connecter/ d'insteller l'amplificateur

ATTENTION

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommende. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.
• Cet apparéil est utilisé sur des vehicules écoupés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des vehicules de caravaning, des camions ou des bus.
• Lors de l'installation de cet apparéil, veillez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du vehicule. Le fil de masse de cet apparéil doit être connecté indépendamment au vehicule à l'aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résultat un incendie, de la fumée ou un dysfonctionnement.

Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.
- Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.
- Installez toujours l'amplificateur sur une surface plane. N'installez pas l'amplificateur sur une surface qui n'est pas plane ou sur une surface présente une saillie. Ceci pourrait entraîner un dysfonctionnement.
- Lors de l'installation de l'amplificateur, ne laissez pas des pieces telles que des vis supplémentaires se coincer entre l'amplificateur et l'automobile. Ceci pourrait entraîner un dysfonctionnement.
- Ne laïsez pas cet apparéil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffce de l' apparéil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chaufer et entraîner des brûlures mineures.
- En cas d'evénement anormal, l'alimentation de l'amplificateur est coupée de manière à évier tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifie les connexions de l'alimentation et des haut-parleurs. Si vous n'étés pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
- Déconnectez toujours la borne négative Θ de la batterie préalablement, de manière à éviter tout risque de chic électrique ou de court-circuit lors de l'installation.
- N'essayez pas de démonze ou de modifiez cet apparéil. Ceci pourrait provoquer un incendie, une électrocution ou tout autre dys fonctionnement.

PRECAUTION

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre lessons provenant de l'extérieur.
  L'utilisation prolongée du système stéreo du vehicule lorsque le moteur est à l'arrêt ou au ralentti peut épuiser la batterie.

Quelques mots sur la fonction de protection

Ce produit est doté d'une fonction de protection.
Lorsque ce produit déetecte une anomalie, les fonctions suivantes permettent de protégger le produit et la sortie du haut-parleur.

Lindicateur de mise sous tension s'eteint et l'amplificateur se mettra hors service dans les situations indiquées ci-dessous.

— Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.
— Si une tension CC est appliquée à la borne de sortie des haut-parleurs.

L'amplificateur réduira la puissance de sortie si la température à l'intérieur de l'amplificateur est élevé. Si la température est trop élevé, l'indicateur de mise sous tension s'éteint et l'amplificateur se met hors service.

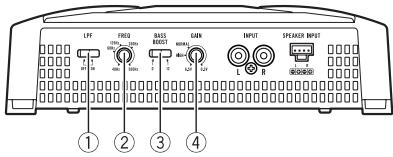

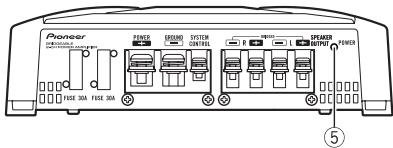

Description de l'appareil GM-A5602

Face avant

Face arrière

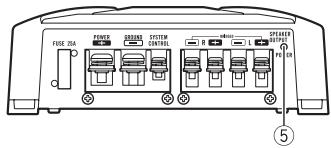

GM-A3602

Face avant

Face arrière

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Commutateur LPF (filtre passe-bas)

Basculez les réglages en fonction du haut-parleur connecté.

Lorsque le haut-parleur d'extrêmes graves est connecté:

Selectionnez ON. Cela supprime les fréquences élevées et émet à basse fréquence.

Lorsque le haut-parleur pleine gamme est connecté:

Sélectionnez OFF. OFF émet la gamme de fréquences complète.

② Commande FREQ (fréquence de cou-pure)

La fréquence de coupure pouvant être sélectionnée est comprise entre 40 Hz et 500 Hz si le commutateur de selection LPF est réglé sur ON.

③ Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vou pouve selectionner le niveau d'accentuation de graves: 0 dB, 6 dB ou 12 dB.

Si la sortie reste faible alors que le volume du système stéreo du vehicule a été augmente, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système stéreo du vehicule, tournez les commandes vers un niveau plus élevé.

• Procedez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de vehicule équipé d'une sortie RCA (sortie standard de 500mV ). Pour l'utilisation avec un système stéreo de vehicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéreo du vehicule.
• Procedez au réglage sur la position HIGH pour l'utilisation avec un système stéreo de vehicule équipé d'une sortie de 4 V.
• Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

⑤ Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission desons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est ce-pendant rétablie une fois le volume de l'appareil central baisse.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

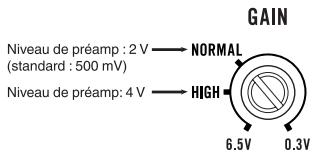

Commande de gain de l'appareil

L'illustration ci-dessus représenté le réglage de gain NORMAL.

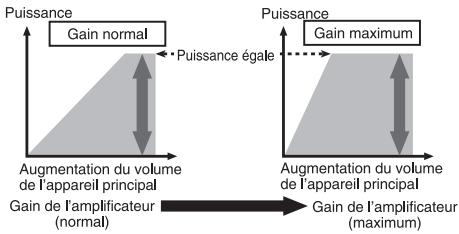

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmente de maniere incorrecte, les distorsions augment sans que la puissance soit beaucoup plus importante.

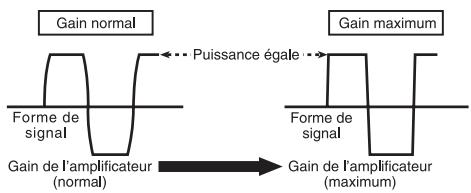

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Si la forme de signal est distordue a cause d'une sortie elevée, la puissance de sortie ne sera que légèrement modifiée même en augmentant le gain de l'amplificateur.

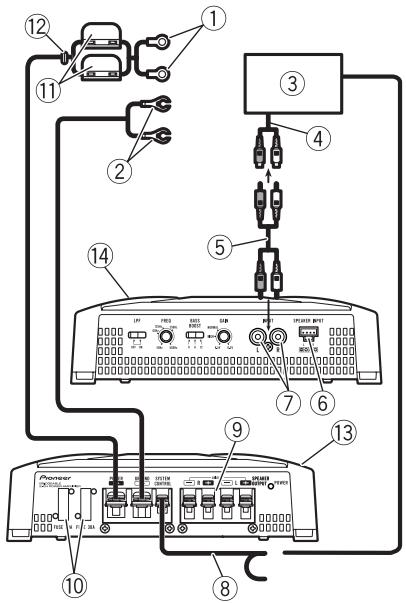

Scheme de connexion

① Fil de batterie rouge spécial RD-223 (vendu séparation)
Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de I'amplificateur a la borne positive de la batterie.
② Fil de terre (noir)
RD-223 (vendu séparation)
À connecter au châssis ou à la carrosserie en métal.
③ Système stéreo de vehicule avec jacks de sortie RCA (vendu séparation)
④ Sortie externe
⑤ Fil de connexion avec prises RCA (vendu sépa- rément)
⑥ Borne d'entrée des haut-parleurs (utilisez un connecteur fourni)

Veuillez you reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 19, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑦ Jack d'entrée RCA

⑧ Fil de la télécommande du système (vendu séparation)
Connectez la borne male du fil à la borne de la télécommande du système stéreo du vehicule. La borne fémelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du vehicule ne dispose pas d'une borne de télécommande, connectez la borne maje à la borne d'alimentation via le contact d'allumage.
(9) Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 19, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.
Fusible 30A× 2 (GM-A5602) / 25A× 1 (GM-A3602)
① Fusible (30A)× 2
⑫ Rondelle
13 Face arrête
14 Face avant

Avant de connecter l'amplificateur

ATTENTION

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protégger le câblage, enroulez les sections en contact avec des pieces en métal dans du ruban adhésif.
- Ne découpez jamais l'isolement de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitee.

PRECAUTION

• Ne raccourcissez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne cablez jamais le cable négatif du haut-parleur directement à la masse.
• Ne réunisse jamais ensemble les câbles né-gatifs de plusieurs haut-parleurs.

Connexion des apparils

• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12VCC), l'amplificateur reste sous tension que le système stéreo du vehicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.
• Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l' amplificateur aussi loin que possible de l'antenne, du cable d'antenne et du syntoniseur.

À propos du mode ponté

Diagramme A - Correct
Branchement en pont de 4 Ω

Diagramme B - Incorrect
Branchement en pont de 2 Ω

• N'installé ni n'utilisez cet amplificateur en branchant des haut-parleurs de 4 (ou inférieur) en parallèle afin d'obtenir un mode ponté de 2 (ou inférieur) (Diagramme B). Un pontage inapproprié pourrait provoquer des dommages, de la fumée et une surchauffe de l'amplificateur. La surface de l'amplificateur pourrait également开发商 chaude et provoquer ainsi des brûlures mineures. Pour installer ou utiliser un mode ponté de manière appropriée et obtenir une charge de 4 , branchez deux haut-parleurs de 8 en parallèle via (gauche) et (droite) (Diagramme A) ou n'utilisez qu'un seul haut-parleur de 4

Reportez-vous également au mode d'emploi du haut-parleur pour plus d'informations sur la procEDURE de connexion appropriée.

• Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer/agréé local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ilsprésenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 pour les connexions stéreo ou de 4 à 8 pour les connexions pontées monaurales et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée nominale:150 W min. (GM-A5602)60 W min. (GM-A3602)
Sortie un canal	Entrée nominale:450 W min. (GM-A5602)180 W min. (GM-A3602)

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée max.:300 W min. (GM-A5602)120 W min. (GM-A3602)
Sortie un canal	Entrée max.:900 W min. (GM-A5602)400 W min. (GM-A3602)

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut etre deux canaux (stereo) ou un canal (mono).

Connectez les fils des haut-parleurs en fonction du mode selon les illustrations ci-dessous.

Sortie deux canaux (stéreo)

① Haut-parleur(gauche)
② Haut-parleur (droit)

Sortie un canal

① Haut-parleur(mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du vehicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

• Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Systeme stéreo du vehicule
② Sortie des haut-parleurs
③ Blanc/noir: gauche
④ Blanc: gauche
⑤ Gris/noir: droite
⑥ Gris: ⊕ droite
⑦ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Remarque

Si les fils d'entrée des haut-parleurs d'un apparéil central sont connectés à cet amplificateur, l'amplificateur se met automatiquement en service lorsque l' apparéil central est mis en service. Lorsque l' apparéil central est mis hors service, l'amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains apparéils centraux. Dans ce cas, utilisez le fil d'une télécommande du système (vendu séparément). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l' apparéil central et tous les amplificateurs via le fil de la télécommande du système.

Connexion de la borne d'alimentation

L'utilisation d'un fil de batterie rouge spécial et d'un fil de terre RD-223 (vendus séparément) est recommandée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du vehicule et le fil de terre sur la carroserie du vehicule.

Connexion des apparils

ATTENTION

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures inclues, existent.

1 Positionné le fil de la batterie du compartment du moteur jusqu'à l'intérieur du vehicule.

• Lors du perçage d'un trou de passage des cables dans la carrosserie du vehicule et le passage d'un fil de la batterie à travers celui-ci, voirlez à ne pas créé un court-circuit du fil en l'endommageant avec les bords coupants ou les Bavures du trou.

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de I'amplificateur a la borne positive de la batterie.

① Borne positive
② Compartment du moteur
③ Intérieur du vehicule
④ Fusible (30 A) × 2
⑤ Insérez la rondelle en caoutchouc du joint torque dans la carrosserie du vehicule.
(6) Percez un trou de 14 mm dans la carrosserie du vehicule.

2 Torsadez le fil de la batterie, le fil de terre et le fil de la télécommande du système.

3 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse (vendue séparation)
② Fil de la batterie
③ Fil de terre

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la telecommande du système
② Borne de masse
③ Borne d'alimentation
④ Vis de la borne
⑤ Fil de la batterie
⑥ Fil de terre
⑦ Fil de la télécommande du système

Connexion des bornes de sortie des haut-parleurs

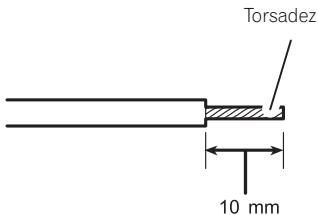

1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité des fils des haut-parleurs et exposer environ 10 mm de fil, puis torsadez le fil.

2 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse (vendue séparation)
② Fil du haut-parleur

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

① Vis de la borne
② Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pieces fournies de la maniere indiquee. Si vous utilisez des pieces autres que celles fournies, celles-ci risquent d'endomager des pieces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procedez pas à l'installation dans:

— Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du vehicule.
— Des emplacements où l'appareil peut gérer le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n'entre en contact avecaucun fil.Cela est important pour éviter toute coupure des fils par les vibrations du vehicule,ce qui pourrait entraîner un incendie.
  Assurez-vous que les fils ne sont pas coincés dans le mecanisme coulissant des sièges ou ne touchent pas les jambes d'un passager, car cela pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifiez toujours qu'il n'y a aucune piece derrière le panneau et que tous les cables et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

PRECAUTION

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation :

Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.
— Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.
- La fonction de protection peut s'activer afin de protéger l'amplificateur contre une surchauffe causée par une installation dans un emplace

ment dans lequel la chaleur ne peut pas dissiper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant, l'amplificateur réduit la puissance de sortie ou se met hors service jusqu'à ce qu'il se soit refroidi etatteigne une certaine température.

• Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
• L'emplacement d'installation optimal varie en fonction du modele de vehicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

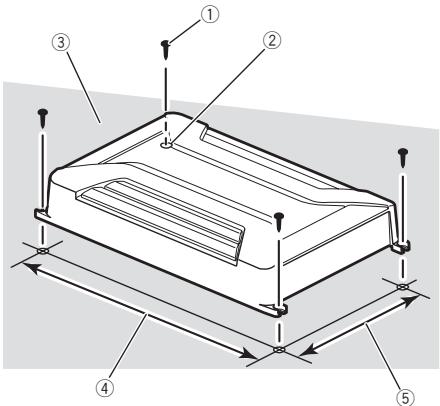

Exemple d'installation sur le tapis de sol ou le chassinis

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4mm× 18mm) dans les trou s pour vis et ap-puyez sur les vis a l'aide d'un tournevis de maniere creator une empreinte de I'emplacement des trou s d'installation.
2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le chassin.

3 Installez l'amplificateur à l'aide des vis autotaraudeauuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4mm × 18mm)
② Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou chassin
④ Distance entre les trous: 338 mm (GM-A5602) / 228 mm (GM-A3602)
⑤ Distance entre les trous: 196 mm (GM-A5602) / 161 mm (GM-A3602)

Informations complémentaires

\section*{Caracteristiques techniques}

GM-A5602

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse Pôle négatif

Consommation électriche 36A (4Ω en alimentation en continu)

Courant extrait en moyenne 9,5 A (4 Ω pour deux cana
naux) 15,5 A (4 Ω pour un canal)

Fusible 30 A x 2

Dimensions (L× H× P) ...... 348mm× 60mm× 215 mm

Poids 2,3 kg (fils de câblage non inclus)

Puisssance de sortie maximale 300W× 2(4) / 450W× 2 (2) / 900W TOTAL (PONT)

Puisance de sortie continue 150Wx2 (a 14.4V,4Ω 20 Hz a 20 kHz, ≤ 1,0% DHT +N)

450 W × 1 (à 14,4 V, 4Ω PONTÉ 1 kHz, ≤ 1,0% DHT +N)

225W× 2 (a 14,4V,2 1kHz,≤ 1,0% DHT + N)

Impedance de charge 4Ω (2Ω à 8Ω acceptable)

Réponse en fréquence .... 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit 96 dB (réseau IEC-A)

Distorsion 0,05% (10 W, 1 kHz)

Filtre salle-bas: Fréquence de coupure 40 Hz à 500 Hz Pente de coupure -12 dB/octave

Accentuation des graves: Fréquence 50 Hz Niveau 0 dB/6 dB/12 dB

Commande de gain:
RCA 0,3 V à 6,5 V
Haut-parleur 3,0 V à 26 V

Niveau d'entrée maximal/impédance: RCA 6,5 V/22 kΩ Haut-parleur 26 V/16 kΩ

GM-A3602

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse . Pôle négatif

Consummation electrique 14,5A (4Ω en alimentation en continu)

Courant extrait en moyenne 4A (4Ω pour deux canaux) 6,5A (4Ω pour un canal)

Fusible 25A×1

Dimensions (L× H× P) ....238mm × 60mm× 180 mm

Poids 1,4 kg (fils de câblage non inclus)

Puisance de sortie maximale 120W× 2(4) / 200W× 2 (2) / 400W TOTAL (PONT)

Puisance de sortie continue 60W× 2 (a 14,4V,4Ω 20Hz a 20kHz ≤ 1,0% DHT +N) 180W× 1 (a 14,4V,4Ω PONTE 1 kHz, ≤ 1,0% DHT +N) 90W× 2 (a 14,4V,2Ω 1kHz,≤ 1,0% DHT+N

Impedance de charge 4Ω (2Ω à 8Ω acceptable)
Réponse en fréquence 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit 95dB (réseau IEC-A) Distorsion . 0,05% (10 W, 1 kHz)

FiltrePass-bas: Frquence de coupure 80Hz Pente de coupure -12 dB/octave

Commande de gain:
RCA 0,3 V à 6,5 V
Haut-parleur 3,0 V à 26 V

Niveau d'entrée maximal/impédance: RCA 6,5 V/22 kΩ Haut-parleur 26 V/16 kΩ

Remarques

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable.

• Le courant extrait moyen correspond quasivement au courant maximal extrait par cet apparreil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre(APpeareil.

Tous droits de reproduction et de traduction réservés.
