GM-5500T - Amplificateur de voiture PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	2 canaux, puissance de 550W max, classe AB
Alimentation électrique	12V DC
Dimensions approximatives	320 x 240 x 60 mm
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Type de batterie	Non applicable (fonctionne sur alimentation 12V)
Tension	12V
Puissance	550W max, 2 x 150W RMS à 4 ohms
Fonctions principales	Amplification audio, réglage des basses et aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales utiles	Idéal pour les passionnés de musique cherchant à améliorer la qualité sonore de leur véhicule

FOIRE AUX QUESTIONS - GM-5500T PIONEER

Comment brancher le PIONEER GM-5500T dans ma voiture ?

Pour brancher le PIONEER GM-5500T, commencez par déconnecter la batterie de votre voiture. Ensuite, connectez les câbles d'alimentation (positif et négatif) à l'amplificateur, en vous assurant que le fil positif est relié au terminal positif de la batterie. Connectez les câbles des haut-parleurs aux sorties appropriées de l'amplificateur.

Pourquoi mon amplificateur PIONEER GM-5500T ne s'allume pas ?

Vérifiez d'abord les connexions d'alimentation. Assurez-vous que le câble positif est correctement connecté et que la batterie de la voiture est chargée. Vérifiez également le fusible de l'amplificateur. Si le fusible est grillé, remplacez-le et réessayez.

Comment régler le niveau de gain sur le PIONEER GM-5500T ?

Pour régler le niveau de gain, commencez par jouer une piste audio à un volume modéré. Tournez le bouton de gain sur l'amplificateur vers la droite jusqu'à ce que vous entendiez une distorsion, puis revenez légèrement en arrière jusqu'à obtenir un son clair. Cela optimisera la puissance sans distorsion.

Que faire si le son de l'amplificateur est faible ?

Vérifiez d'abord les connexions des haut-parleurs et assurez-vous qu'ils sont correctement branchés. Ensuite, vérifiez le réglage du gain et assurez-vous qu'il est suffisamment élevé. Vous pouvez également vérifier si l'autoradio est configuré pour sortir sur l'amplificateur.

Comment savoir si mon PIONEER GM-5500T est en surchauffe ?

L'amplificateur peut surchauffer si la ventilation est obstruée ou si les niveaux de gain sont trop élevés. Si l'amplificateur s'éteint ou si un témoin lumineux rouge s'allume, cela peut indiquer une surchauffe. Laissez-le refroidir et assurez-vous que l'emplacement d'installation est bien ventilé.

Puis-je utiliser le PIONEER GM-5500T avec un subwoofer ?

Oui, le PIONEER GM-5500T est compatible avec les subwoofers. Assurez-vous que le subwoofer est bien câblé aux sorties appropriées de l'amplificateur et que la puissance de l'amplificateur correspond à la capacité du subwoofer.

MODE D'EMPLOI GM-5500T PIONEER

Owner's Manual Mode d'emploi

BRIDGEABLE TWO-CHANNEL POWER AMPLIFIER

AMPLIFICATEUR DE PUISSANCE PONTABLE À DEUX CANAUX

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les apparéils électroniques usages, qui doivent être recupérés,traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyer domestiques peuvent rapporter leurs produits électroniques usages gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés cédessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récapération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

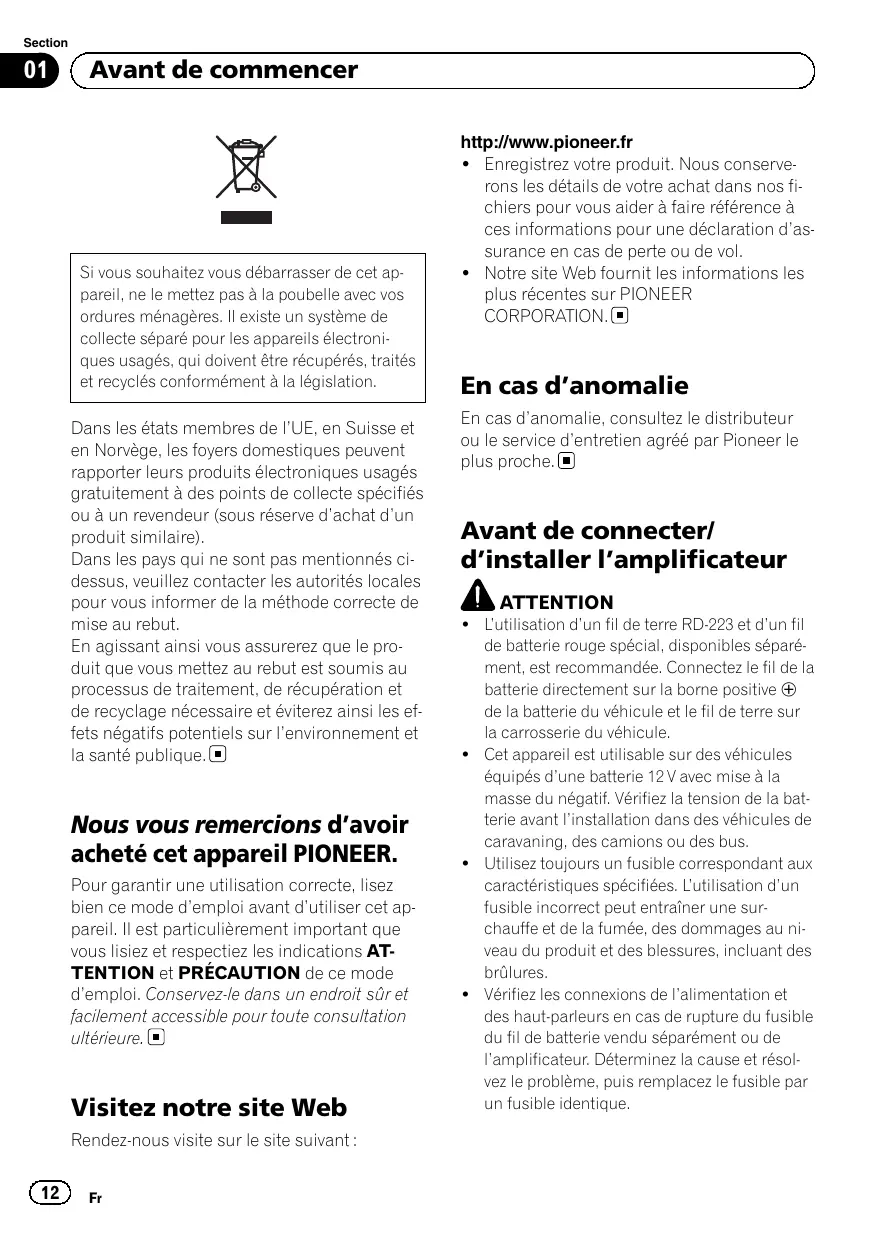

Nosvouremercionsd'avorcheté cetappareilPIONEER.

Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appar-. pareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi.Conservez-le dans un endroit sur et facilement accessible pour toute consultation ulterieure.

Visitez notre site Web

Rendez-nous visite sur le site suivant:

http://www.pioneer.fr

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.

En cas d'anomalie

En cas d'anomalie, consultez le distributeur ou le service d'entretien agree par Pioneer le plus proche.

Avant de connecter/ d'insteller l'amplificateur

ATTENTION

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommendée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.
• Cet apparéil est utilisé sur des vehicules écoupés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des vehicules de caravaning, des camions ou des bus.
  Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.

• Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.

• Ne laïsez pas cet apparéil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l' apparéil. Les surfaces de l' amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.

• En cas d'evénement anormal, l'alimentation de l'amplificateur est coupée de manière à évier tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifie les connexions de l'alimentation et des haut-parleurs. Si vous n'étés pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez toujours la borne négative (Θ) de la batterie préalablement, de manière à éviter tout risque de chocolélectrique ou de court-circuit lors de l'installation.

PRECAUTION

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre lessons provenant de l'extérieur.
  L'utilisation prolongée du système stéreo du vehicule lorsque le moteur est à l'arrêt ou au ralentti peut épuiser la batterie.

Quelques mots sur la fonction de protection

La fonction de protection fonctionnera selon les conditions indiquées ci-dessous. Si la fonction de protection est activée, l'indicateur de mise sous tension s'éteint et l'amplificateur se met hors service.

• Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.
• Si la température à l'intérieur de l'amplificateur est trop élevé.
• Si une tension CC est appliquée à la borne de sortie des haut-parleurs.

Description de l'appareil

Face avant

Face arrière

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Commutateur LPF (filtre passe-bas)

Basculez les réglages en fonction du haut-parleur connecté.

Lorsque le haut-parleur d'extrêmes graves est connecté:
Selectionnez ON. Cela supprime les fréquences élevées et émet à basse fréquence.
Lorsque le haut-parleur pleine gamme est connecté:
Selectionnez OFF. OFF émet la gamme de fréquences complète.

② Commande FREQ (fréquence de cou-pure)

La fréquence de coupure pouvant être sélectionnée est de 40 Hz à 500 Hz si le commutateur de selection LFP est régle sur ON.

③ Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vou pouve selectionner le niveau d'accentuation de graves: 0 dB, 6 dB ou 12 dB.

Si la sortie reste faible alors que le volume du système stéreo du vehicule a été augmente, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système

stéreo du vehicule, tournez les commandes vers un niveau plus élevé.

• Procedez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de vehicule équipé d'une sortie RCA (sortie standard de 500mV ). Pour l'utilisation avec un système stéreo de vehicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéreo du vehicule.
• Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

⑤ Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission desons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est ce-pendant rétablie une fois le volume de l'appareil central baisse.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.

Réglage de l'appareil

• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représenté le réglage de gain NORMAL.

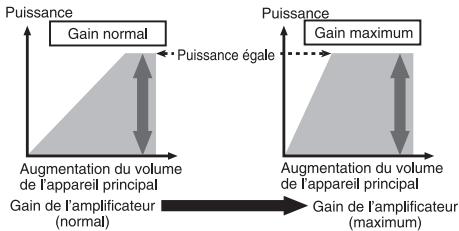

Relation entre le gain de l'amplificateur et la puissance desortinge l'appareil central

Si le gain de l'amplificateur est augmente de maniere incorrecte, les distorsions augment sans que la puissance soit beaucoup plus importante.

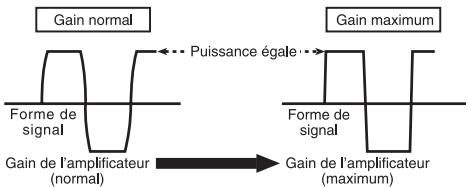

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

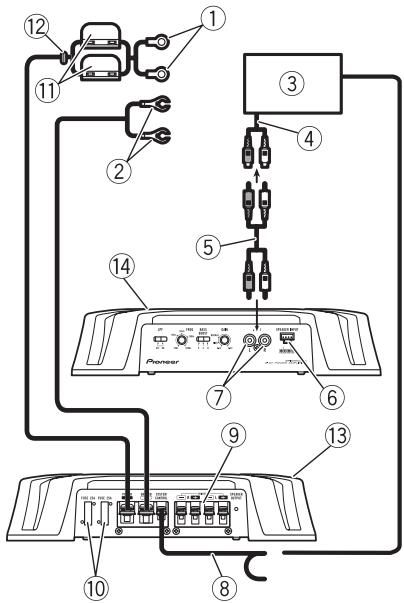

Scheme de connexion

① Fil de batterie rouge spécial

RD-223 (vendu séparation)

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de l'amplificateur à la borne positive () de la batterie.

② Fil de terre (noir)

RD-223 (vendu séparation)

À connecter au châssis ou à la carrosserie en métal.

③ Système stéreo de vehicule avec jacks de sortie RCA (vendu séparation)
④ Sortie externe
⑤ Fil de connexion avec prises RCA (vendu sépa- rément)
⑥ Borne d'entrée des haut-parleurs (utilisez un connecteur fourni)

Veuillez you reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 18, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑦ Jack d'entrée RCA

(8) Fil de la télécommande du système (vendu séparation)
Connectez la borne male du fil à la borne de la télécommande du système stéreo du vehicule. La borne fémelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du vehicule ne dispose pas d'une borne de télécommande, connectez la borne male à la borne d'alimentation via le contact d'allumage.
9 Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 18, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.
10 Fusible (25 A) × 2
1 Fusible (30A)× 2
⑫ Rondelle
13 Face arrriere
14 Face avant

Avant de connecter l'amplificateur

ATTENTION

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protégger le câblage, enroulez les sections en contact avec des pieces en métal dans du ruban adhésif.
- Ne découpez jamais l'isolement de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitee.

PRECAUTION

• Ne raccourcisé jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne mettez jamais le fil du haut-parleur directement à la terre et ne regroupez jamais les fils de sortie négatifs (Θ) de plusieurs haut-parleurs.

Connexion des apparils

• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12V CC), l'amplificateur reste sous tension que le système stéreo du vehicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.
• Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du cable d'antenne et du syntoniseur.

À propos du mode ponté

Diagramme A - Correct
Branchement en pont de 4 Ω

Diagramme B-Incorrect
Branchement en pont de 2 Ω

L'impédance des haut-parleurs est de 4 maximum, veuillez vérifier soigneusement. Une connexion incorrecte de l'amplificateur peut entrainer des anomalies de fonctionnement ou des blessures liées aux brûlures occasionnées par la surchauffe.

Pour le mode ponted'un amplificateur deux canaux avec une charge de 4 cablez deux hautparleurs de 8 en parallèle, gauche et droit (schema A) ou utilisez un haut-parleur de 4 Pour les autres amplifieurs,veuillez respecterle schema de connexion des sorties de haut-parleurs pour le pontage indique a l'arriere: deux haut-parleurs de 8 en parallèle pour une chargede 4 ou un seul haut-parleur de 4 par canal.

Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils pré-senteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 pour les connexions stéreo ou de 4 à 8 pour les connexions pontées monaurales et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée nominale: 130 W min.
Sortie un canal	Entrée nominale: 400 W min.

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée max.:250 W min.
Sortie un canal	Entrée max.:800 W min.

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut etre deux canaux (stereo) ou un canal (mono). Connectez les fils des haut-parleurs en fonction du mode selon les illustrations ci-dessous.

Connexion des apparils

Sortie deux canaux (stéreo)

① Haut-parleur(gauche)
② Haut-parleur (droit)

Sortie un canal

① Haut-parleur(mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du vehicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

• Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Systeme stéreo du vehicule
② Sortie des haut-parleurs
③ Blanc/noir: Θ gauche
④ Blanc: gauche
⑤ Gris/noir: Θ droite
⑥ Gris: ⊕ droite
⑦ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Connexion de la borne d'alimentation

L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommende. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.

ATTENTION

Si le fil de la batterie n'est pas fermement fixe à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

1 Positionnez le fil de la batterie du compartment du moteur jusqu'à l'intérieur du vehicule.

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de I'amplificateur a la borne positive () de la batterie.

① Borne positive ()
② Compartment du moteur
③ Intérieur du vehicule
④ Fusible (30A)× 2
⑤ Insérez la rondelle en caoutchouc du joint torque dans la carrosserie du vehicule.
(6) Percez un trou de 14 mm dans la carrosserie du vehicule.

2 Torsadez le fil de la batterie, le fil de terre et le fil de la télécommande du système.

3 Fixez les cosses aux extrémités des fils. Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse (vendue séparément)
② Fil de la batterie
③ Fil de terre

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la telecommande du système
② Borne de masse
③ Borne d'alimentation
④ Vis de la borne
⑤ Fil de la batterie
⑥ Fil de terre
⑦ Fil de la télécommande du système

Connexion des bornes desoiries des haut-parleurs

1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité des fils des haut-parleurs et exposer environ 10mm de fil, puis torsadez le fil.

2 Fixez les cosses aux extrémités des fils. Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Connexion des appareils

① Cosse (vendue séparation)
② Fil du haut-parleur

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

① Vis de laborne
(2) Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pieces fournies de la maniere indiquee. Si vous utilisez des pieces autres que celles fournies, celles-ci risquent d'endomma ger des pieces internes de l'amplificateur ou peuvent se desserrer, ce qui entrainerait l'arrêt de l'amplificateur.
• Ne procedez pas à l'installation dans:

— Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du vehicule.
— Des emplacements où l'appareil peut générer le conducteur, tels que sur le sol devant le siège du conducteur.

• Installee les vis autotaraudeuses de telle maniere que la pointe des vis n'entre en contact avecaucun fil.Cela est important pour éviter toute coupure des fils par les vibrations du vehicule,ce qui pourrait entraîner un incendie.
  Assurez-vous que les fils ne sont pas coincés dans le mecanisme coulissant des sièges ou ne touchent pas les jambes d'un passager, car cela pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifietz always qu'il n'y a aucune piece derrière le panneau et que tous les cables et équipements importants (conduites de carburant/freinage, cablage, par exemple) sont protégés des dommages.

PRECAUTION

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation :

— Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.
- Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• La fonction de protection peut s'activer afin de protégier l'amplificateur contre une surchauffe causée par une installation dans un emplace

ment dans lequel la chaleur ne peut pas disasper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant, l'amplificateur se met hors service jusqu'à ce qu'il se soit refroidi et atteint une certaine température.

• Ne positionnez pas les fils dans des zones chaudes, à proximé de la sortie du chauffage, par exemple. La chaleur peut endomgar l'isolation, ce qui entraînerait un court-circuit au niveau de la carrosserie du vehicule.
• L'emplacement d'installation optimal varie en fonction du modele de vehicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Commencez par effectuer des connexions temporaires, puis vérifie que l'amplificateur et le système fonctionnent correctement.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

Exemple d'installation sur le tapis de sol ou le chassin

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudées fournies (4 mm × 18 mm) dans les trouss pour vis et appuyez sur les vis à l'aide d'un tournevis de manière créé une empreinte de l'emplacement des trouss d'installation.

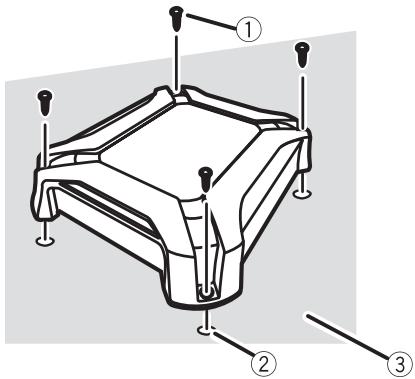

2 Percez des trous de 2,5 mm de diamètre au niveau des emp冀tes, sur le sol ou directement sur le chassin.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4mm × 18mm)
(2) Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou chassin

Informations complémentaires

\section*{Caracteristiques techniques}

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V

acceptable)

Mise à la masse . Pôle négatif

Consommation electrique

29 A (4 Ω en alimentation

en continu)

Courant extrait en moyenne

8 A (4 Ω pour deux canaux)

14 A (4 Ω pour un canal)

Fusible 25A×2

Dimensions (L× H× P) .. 289~mm× 62~mm× 349

mm

Poids 3,2 kg (fils de cablage non

inclus)

Puisance de sortie maximale

820W(410W×2)

Puisance de sortie continue

125W×2（a14,4V,4Ω

20 Hz à 20 kHz ≤ 1% THD

+N)

400W× 1 (a 14,4V,4

PONTÉ 1 kHz, ≤ 1,0% THD

+N)

190W×2（a 14.4V,2Ω

1 kHz, ≤ 1,0% THD+N)

Impedance de charge 4Ω (2Ω à 8Ω acceptable)

Réponse en fréquence .... 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit 98 dB (Réseau IEC-A)

Distorsion 0,05% (10 W, 1 kHz)

Filtre salle-bas :

Fréquence de coupure

40 Hz à 500 Hz

Pente de coupure .-12 dB/octave

Accentuation des graves :

Frequence 50 Hz

Niveau 0 dB/6 dB/12 dB

Commande gain :

RCA 200 mV à 6,5 V

Haut-parleur 0,8Va26V

Niveau d'entrée maximal/impédance :

RCA 6,5 V/22 kΩ

Haut-parleur 26 V/22 kΩ

Remarques

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable.
• Le courant extrait moyen correspond quasivement au courant maximal extrait par cet apparreil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre apparéil.

© 2011 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
