GM-3400T - Amplificateur de voiture PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	4 canaux, puissance de 1000 W max, 4 Ohms
Alimentation électrique	12 V DC
Dimensions approximatives	320 x 240 x 60 mm
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes audio de voiture
Type de batterie	Non applicable (fonctionne sur alimentation 12V)
Tension	12 V
Puissance	1000 W max (250 W RMS par canal à 4 Ohms)
Fonctions principales	Amplification audio, filtrage de fréquence, réglage de gain
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Informations générales	Idéal pour les passionnés de musique souhaitant améliorer la qualité sonore de leur véhicule

FOIRE AUX QUESTIONS - GM-3400T PIONEER

Quel est le voltage d'alimentation requis pour le PIONEER GM-3400T ?

Le PIONEER GM-3400T nécessite une alimentation de 12 volts.

Comment puis-je installer le PIONEER GM-3400T dans ma voiture ?

Pour installer le GM-3400T, connectez les fils d'alimentation à la batterie, reliez les haut-parleurs aux bornes appropriées et assurez-vous que toutes les connexions sont sécurisées.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions d'alimentation et assurez-vous que le fusible n'est pas grillé. Assurez-vous également que le câble d'alimentation est correctement connecté à la batterie.

Comment régler le niveau de gain sur le PIONEER GM-3400T ?

Utilisez le bouton de gain situé sur le panneau avant de l'amplificateur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer.

Le son est distordu, que dois-je faire ?

Vérifiez les réglages de gain et assurez-vous qu'ils ne sont pas trop élevés. Assurez-vous également que les haut-parleurs sont adaptés à la puissance de l'amplificateur.

Puis-je utiliser le PIONEER GM-3400T avec des haut-parleurs de différentes impédances ?

Oui, mais assurez-vous que l'impédance totale des haut-parleurs ne tombe pas en dessous de la spécification minimale de l'amplificateur.

Y a-t-il une garantie pour le PIONEER GM-3400T ?

Oui, le PIONEER GM-3400T est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le distributeur.

Comment puis-je nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'amplificateur. Évitez d'utiliser des produits chimiques agressifs.

Que faire si l'amplificateur surchauffe ?

Assurez-vous que l'amplificateur est correctement ventilé et qu'il n'est pas obstrué par des objets. Réduisez le volume et laissez-le refroidir avant de le réutiliser.

Comment puis-je connecter le GM-3400T à un récepteur audio ?

Connectez les sorties RCA du récepteur aux entrées RCA de l'amplificateur, puis assurez-vous que tous les câbles sont bien fixés.

MODE D'EMPLOI GM-3400T PIONEER

Nous vous remercions d'avoir acheté cet appareil Pioneer.

Lisez bien ce manuel avant d'utiliser l'appareil pour la première fois, afin de garantir une utilisation correcte. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure.

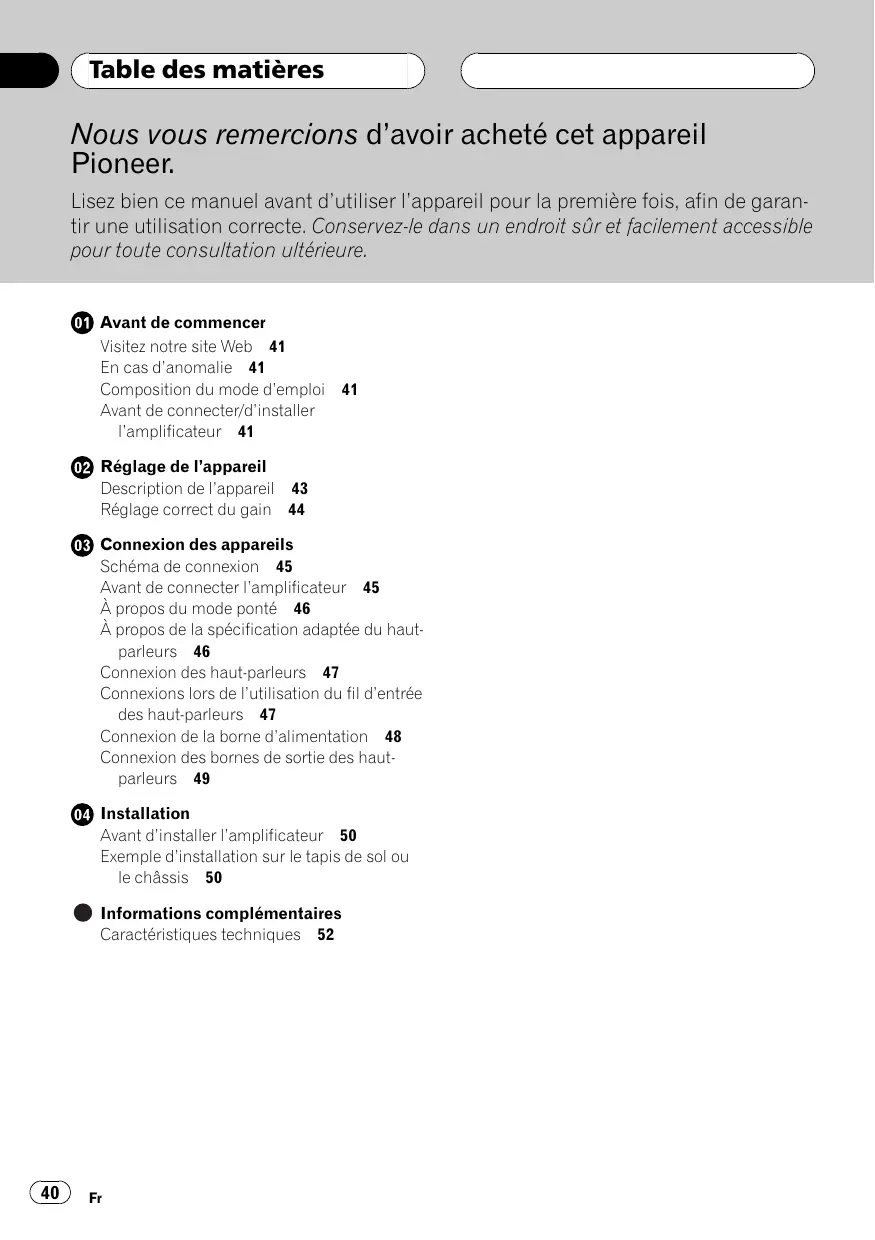

01 Avant de commencer

Visitez notre site Web 41

En cas d'anomalie 41

Composition du mode d'emploi 41

Avant de connecter/d'installer l'amplificateur 41

02 Réglage de l'appareil

Description de l'appareil 43

Réglage correct du gain 44

03 Connexion des appareils

Schéma de connexion 45

Avant de connecter l'amplificateur 45

À propos du mode ponté 46

À propos de la spécification adaptée du haut-parleurs 46

Connexion des haut-parleurs 47

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs 47

Connexion de la borne d'alimentation 48

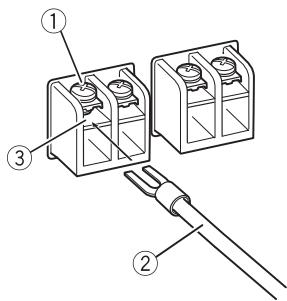

Connexion des bornes de sortie des haut-parleurs 49

04 Installation

Avant d'installer l'amplificateur 50

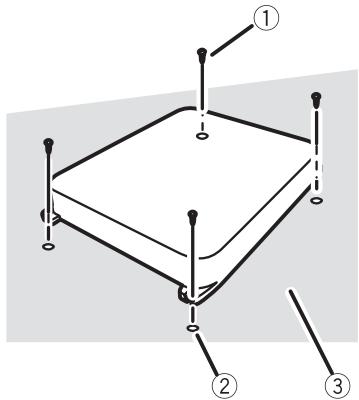

Exemple d'installation sur le tapis de sol ou le châssis 50

● Informations complémentaires

Caractéristiques techniques 52

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Visitez notre site Web

Rendez-nous visite sur le site suivant : http://www.pioneer.fr

• Enregistrez votre produit. Nous conserve- rons les détails de votre achat dans nos fi- chiers pour vous aider à faire référence à ces informations pour une déclaration d'as- surance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur Pioneer Corporation.

En cas d'anomalie

En cas d'anomalie, consultez le distributeur ou le centre d'entretien agréé par Pioneer le plus proche.

Composition du mode d'emploi

Ce mode d'emploi concerne les modèles GM-5400T et GM-3400T. Cependant, les illustrations font référence au GM-5400T.

Il existe des différences entre le GM-5400T et le GM-3400T. Les différences pour le GM-3400T sont les suivantes :

• Fusible: 25 ~A × 1
• Il n'y a pas de commutateur BFC (contrôle de la fréquence de battement).
• Il n'y a pas de commutateur BASS BOOST (commande du niveau d'accentuation des graves).
• Spécification adaptée des haut-parleurs : reportez-vous à la page 46, À propos de la spécification adaptée du haut-parleurs.
• Emplacement des trous d'installation sur l'appareil central.

Avant de connecter/ d'installer l'amplificateur

ATTENTION

- L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ⊕ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

Avant de commencer

• Cet appareil est utilisable sur des véhicules équipés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des véhicules de caravaning, des camions ou des bus.
• Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.
• Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.
• Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l'appareil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.
• En cas d'événement anormal, l'alimentation de l'amplificateur est coupée de manière à éviter tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifiez les connexions de l'alimentation et des haut-parleurs. Si vous n'êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez toujours la borne négative de la batterie préalablement, de manière à éviter tout risque de choc électrique ou de court-circuit lors de l'installation.

PRÉCAUTION

- Maintenez toujours le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur du véhicule.

- L'utilisation prolongée du système stéréo du véhicule lorsque le moteur est à l'arrêt ou au ralenti peut épuiser la batterie.

Description de l'appareil

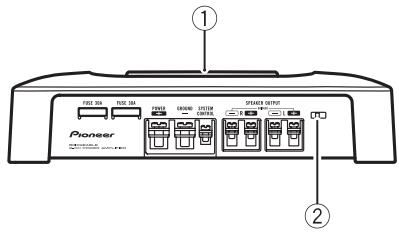

Face avant

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

② Commutateur BFC (contrôle de la fréquence de battement)

Situé sur la face avant de l'appareil. Si des battements sont audibles lors de l'écoute des transmissions MW/LW (PO/GO) via le système stéréo du véhicule, réglez le commutateur BFC à l'aide d'un petit tourne-vis plat.

③ Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vous pouvez sélectionner le niveau d'accentuation de graves : 0 dB, 6 dB ou 12 dB.

Si la sortie reste faible alors que le volume du système stéréo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors

de l'augmentation du volume du système stéréo du véhicule, tournez les commandes vers un niveau plus élevé.

• Procédez au réglage sur la position NORMAL pour l'utilisation avec un système stéréo de véhicule équipé d'une sortie RCA (sortie standard de 500 mV). Pour l'utilisation avec un système stéréo de véhicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéréo du véhicule.
• Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

⑤ Commutateur LPF (filtre passe-bas)

Basculez les réglages en fonction du haut-parleur connecté.

• Lorsque le haut-parleur d'extrêmes graves est connecté :
  Sélectionnez ON. Cela supprime les fréquences élevées et émet à basse fréquence.
• Lorsque le haut-parleur pleine gamme connecté :
  Sélectionnez OFF. OFF émet la gamme de fréquences complète.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission de sons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est cependant rétablie une fois le volume de l'appareil central baissé.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adapté au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien agréé par Pioneer le plus proche.

Commande de gain de l'appareil

Niveau de préamplification: 2 V (Standard: 500 mV) NORMAL GAIN 6.5V 0.2V

L'illustration ci-dessus représente le réglage de gain NORMAL.

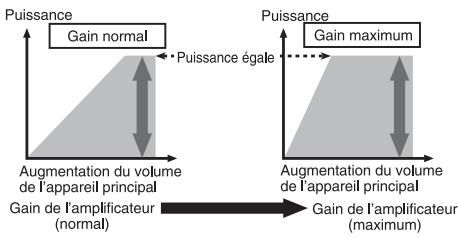

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Puissance Gain normal Puissance égale Augmentation du volume de l'appareil principal Gain de l'amplificateur (normal) Puissance Gain maximum Augmentation du volume de l'appareil principal Gain de l'amplificateur (maximum)

Si le gain de l'amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

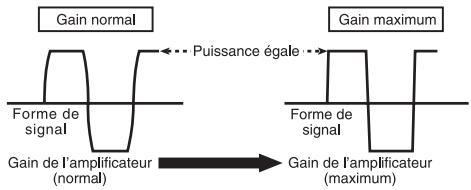

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Gain normal Forme de signal Gain de l'amplificateur (normal) Puissance égale Gain maximum Forme de signal Gain de l'amplificateur (maximum)

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

Schéma de connexion

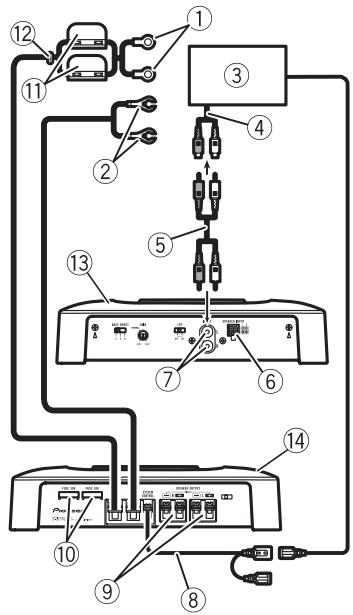

① Fil de batterie rouge spécial RD-223 (vendu séparément)
Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive (⊕) de la batterie.
② Fil de terre (noir)
RD-223 (vendu séparément)
À connecter au châssis ou à la carrosserie en métal.
③ Système stéréo de véhicule avec jacks de sortie RCA (vendu séparément)
④ Sortie externe
⑤ Fil de connexion avec prises RCA (vendu séparément)
⑥ Borne d'entrée des haut-parleurs
Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 47, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑦ Jack d'entrée RCA
⑧ Fil de la télécommande du système (vendu séparément)
Connectez la borne mâle du fil à la borne de la télécommande du système stéréo du véhicule (SYSTEM REMOTE CONTROL). La borne femelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéréo du véhicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage.

⑨ Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 47, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑩ Fusible (30 A) × 2

⑪ Fusible (30 A) × 2

⑫ Rondelle

⑬ Face arrière

⑭ Face avant

Avant de connecter l'amplificateur

ATTENTION

• Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, en-roulez les sections en contact avec des pièces en métal dans du ruban adhésif.
• Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

PRÉCAUTION

- Ne raccourcissez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.

Connexion des appareils

• Ne mettez jamais le fil du haut-parleur directement à la terre et ne regroupez jamais les fils de sortie négatifs ( ) de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12 V c.c.), l'amplificateur reste sous tension que le système stéréo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.
  Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.

À propos du mode ponté

Diagramme A - Correct

Enceinte de 8 Ω Enceinte de 8 Ω L○ R○ Amplificateur Pioneer

Branchement en pont de 4 Ω

Diagramme B - Incorrect

Enceinte de 4 Ω Enceinte de 4 Ω L○ R○ Amplificateur Pioneer

Branchement en pont de 2 Ω

L'impédance des haut-parleurs est de 4Ω maximum, veuillez vérifier soigneusement. Une connexion incorrecte de l'amplificateur peut entraîner des anomalies de fonctionnement ou des blessures liées aux brûlures occasionnées par la surchauffe.

Pour le mode ponté d'un amplificateur deux canaux, avec une charge de 4Ω, câblez deux haut-parleurs de 8Ω en parallèle, ⊕ gauche et ⊖ droit (schéma A) ou utilisez un haut-parleur de 4Ω.

Pour les autres amplificateurs, veuillez respecter

le schéma de connexion des sorties de haut-parleurs pour le pontage indiqué à l'arrière : deux haut-parleurs de 8Ω en parallèle pour une charge de 4Ω ou un seul haut-parleur de 4Ω par canal. Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé local.

À propos de la spécification adaptée du haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils présenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2Ω à 8Ω pour les connexions stéréo ou de 4Ω à 8Ω pour les connexions pontées monaurales et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée nominale :135 W min. (GM-5400T)60 W min. (GM-3400T)
Sortie un canal	Entrée nominale :420 W min. (GM-5400T)180 W min. (GM-3400T)

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée max. :250 W min. (GM-5400T)120 W min. (GM-3400T)
Sortie un canal	Entrée max. :760 W min. (GM-5400T)350 W min. (GM-3400T)

Connexion des appareils

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être deux canaux (stéréo) ou un canal (mono). Connectez les fils des haut-parleurs en fonction du mode selon les illustrations ci-dessous.

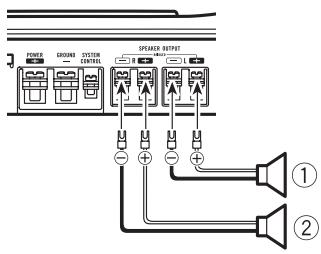

Sortie deux canaux (stéréo)

POWER GROUND SYSTEM CONTROL SPEAKER OUTPUT ① ②

① Haut-parleur (gauche)
② Haut-parleur (droit)

Sortie un canal

APPRO PRODUCED STANDARD SPRING OUTPUT ①

① Haut-parleur (mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéréo du véhicule à l'amplifica-

teur à l'aide du fil d'entrée des haut-parleurs fourni.

- Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Système stéréo du véhicule
② Sortie des haut-parleurs
③ Gris: ⊕ droite
④ Gris/noir: ⊖ droite
⑤ Blanc/noir: ⊖ gauche
⑥ Blanc: ⊕ gauche
⑦ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Connexion de la borne d'alimentation

- L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive (⊕) de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

ATTENTION

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

1 Positionnez le fil de la batterie du compartiment du moteur jusqu'à l'intérieur du véhicule.

Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive (⊕) de la batterie.

① Borne positive (⊕)
② Compartiment du moteur
③ Intérieur du véhicule
④ Fusible (30 A) × 2
⑤ Insérez la rondelle en caoutchouc du joint torique dans la carrosserie du véhicule.
⑥ Percez un trou de 14 mm dans la carrosserie du véhicule.

2 Torsadez le fil de la batterie, le fil de terre et le fil de la télécommande du système.

Torsadez

3 Fixez les cosses aux extrémités des fils. Cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse
② Fil de la batterie
③ Fil de terre

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la télécommande du système

Connexion des appareils

② Borne de terre
③ Borne d'alimentation
④ Vis de la borne
⑤ Fil de la batterie
⑥ Fil de terre
⑦ Fil de la télécommande du système

Connexion des bornes de sortie des haut-parleurs

1 Mettez l'extrémité des fils des haut-parleurs à nu à l'aide d'une pince coupante ou d'un cutter sur environ 10 mm et torsadez.

Torsadez 10mm

2 Fixez les cosses aux extrémités des fils des haut-parleurs. Cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse
② Fil du haut-parleur

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

① Vis de la borne
② Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d'endommager des pièces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procédez pas à l'installation dans :

— Des lieux où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du véhicule.

— Des lieux où l'appareil peut gêner le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n'entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie.
• Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges, ce qui pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifiez toujours qu'il n'y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

PRÉCAUTION

- Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifiez les points suivants lors de l'installation :

— Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.
— Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• Ne positionnez pas les fils dans des zones chaudes, à proximité de la sortie du chauffage, par exemple. La chaleur peut endommager l'isolation, ce qui entraînerait un court-circuit au niveau de la carrosserie du véhicule.
• L'emplacement d'installation optimal varie en fonction du modèle de véhicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Commencez par effectuer des connexions temporaires, puis vérifiez que l'amplificateur et le système fonctionnent correctement.
• Une fois l'amplificateur installé, vérifiez que la roue de secours, le cric et les outils peuvent facilement être retirés.

Exemple d'installation sur le tapis de sol ou le châssis

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4 mm × 18 mm) dans les trous pour vis et appuyez sur les vis à l'aide d'un tournevis de manière à ce qu'une empreinte de l'emplacement des trous d'installation soit créée.

2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le châssis.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4 mm × 18 mm)
② Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou châssis

Informations complémentaires

Caractéristiques techniques

GM-5400T

Tension d'alimentation ..... 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse ...... Pôle négatif

Consommation électrique ....30 A (4 Ω en alimentation en continu)

Courant extrait en moyenne ....10 A (4 Ω pour deux canaux) 19 A (4 Ω pour un canal)

Fusible 30 A × 2

Poids .... 3,8 kg (fils de câblage non inclus)

Puissance de sortie maximale 250 W × 2 (4 Ω) / 760 W × 1 (4 Ω)

Puissance de sortie continue 125 W × 2 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,2% THD) 380 W × 1 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,8% THD) 190 W × 2 (à 14,4 V, 2 Ω, 20 Hz à 20 kHz 0,8% THD)

Impédance de charge ...... 4 Ω (2 Ω à 8 Ω acceptable) (Connexion pontée : 4 Ω à 8 Ω acceptable)

Réponse en fréquence ...... 10 Hz à 50 Hz (+0 dB, -1 dB)

Rapport signal/bruit ...... 95 dB (réseau IEC-A)

Distorsion 0,03% (10 W, 1 kHz)

Séparation 70 dB (1 kHz)

Filtre passe-bas : Fréquence de coupure ....80 Hz Pente de coupure ....-12 dB/octave

Accentuation des graves : Fréquence .... 50 Hz Niveau .... 0 dB/6 dB/12 dB

Commande de gain : RCA .... 200 mV à 6,5 V Haut-parleur .... 0,8 V à 26 V

Niveau d'entrée maximal/impédance : RCA ....6,5 V/22 kΩ Haut-parleur ....26 V/90 kΩ

GM-3400T

Tension d'alimentation ..... 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse ...... Pôle négatif

Consommation électrique ....15 A (4 Ω en alimentation en continu)

Courant extrait en moyenne 4 A (4 Ω pour deux canaux) 7,8 A (4 Ω pour un canal)

Fusible 25 A × 1

Puissance de sortie maximale 120 W × 2 (4 Ω) / 350 W × 1 (4 Ω)

Puissance de sortie continue 60 W × 2 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,2% THD) 175 W × 1 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,8% THD) 85 W × 2 (à 14,4 V, 2 Ω, 20 Hz à 20 kHz 0,8% THD)

Impédance de charge ...... 4 Ω (2 Ω à 8 Ω acceptable) (Connexion pontée : 4 Ω à 8 Ω acceptable)

Réponse en fréquence ..... 10 Hz à 50 Hz (+0 dB, -1 dB)

Rapport signal/bruit ...... 95 dB (réseau IEC-A)

Distorsion 0,01% (10 W, 1 kHz)

Séparation 70 dB (1 kHz)

Filtre passe-bas : Fréquence de coupure ....80 Hz Pente de coupure ......-12 dB/octave

Commande de gain : RCA .... 200 mV à 6,5 V Haut-parleur .... 0,8 V à 26 V

Niveau d'entrée maximal/impédance : RCA ....6,5 V/22 kΩ Haut-parleur ....26 V/90 kΩ

Remarques

- Les caractéristiques et la présentation peuvent être modifiées sans avis préalable à fin d'amélioration.

- Le courant extrait moyen correspond quasi-ment au courant maximal extrait par cet appareil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre appareil.

Publié par Pioneer Corporation. Copyright

© 2008-2009 par Pioneer Corporation.

Tous droits réservés.
