GM-3400T - Amplificador de coche PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia
Características técnicas principales	4 canales, potencia de 1000 W máx, 4 Ohmios
Alimentación eléctrica	12 V CC
Dimensiones aproximadas	320 x 240 x 60 mm
Peso	3,5 kg
Compatibilidades	Compatible con sistemas de audio de coche
Tipo de batería	No aplicable (funciona con alimentación de 12V)
Tensión	12 V
Potencia	1000 W máx (250 W RMS por canal a 4 Ohmios)
Funciones principales	Amplificación de audio, filtrado de frecuencia, ajuste de ganancia
Mantenimiento y limpieza	Limpiar con un paño seco, evitar la humedad
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar a un profesional para reparaciones
Información general	Ideal para los amantes de la música que desean mejorar la calidad de sonido de su vehículo

Preguntas frecuentes - GM-3400T PIONEER

¿Cuál es el voltaje de alimentación requerido para el PIONEER GM-3400T?

El PIONEER GM-3400T necesita una alimentación de 12 voltios.

¿Cómo puedo instalar el PIONEER GM-3400T en mi coche?

Para instalar el GM-3400T, conecta los cables de alimentación a la batería, conecta los altavoces a los terminales apropiados y asegúrate de que todas las conexiones estén seguras.

¿Qué hacer si el amplificador no se enciende?

Verifica las conexiones de alimentación y asegúrate de que el fusible no esté quemado. También asegúrate de que el cable de alimentación esté correctamente conectado a la batería.

¿Cómo ajustar el nivel de ganancia en el PIONEER GM-3400T?

Utiliza el botón de ganancia ubicado en el panel frontal del amplificador. Gíralo en el sentido de las agujas del reloj para aumentar la ganancia y en sentido contrario para disminuirla.

El sonido está distorsionado, ¿qué debo hacer?

Verifica los ajustes de ganancia y asegúrate de que no estén demasiado altos. También asegúrate de que los altavoces sean adecuados para la potencia del amplificador.

¿Puedo usar el PIONEER GM-3400T con altavoces de diferentes impedancias?

Sí, pero asegúrate de que la impedancia total de los altavoces no caiga por debajo de la especificación mínima del amplificador.

¿Hay garantía para el PIONEER GM-3400T?

Sí, el PIONEER GM-3400T generalmente está cubierto por una garantía de 2 años, pero esto puede variar según el distribuidor.

¿Cómo puedo limpiar el amplificador?

Utiliza un paño suave y seco para limpiar el exterior del amplificador. Evita usar productos químicos agresivos.

¿Qué hacer si el amplificador se sobrecalienta?

Asegúrate de que el amplificador esté correctamente ventilado y que no esté obstruido por objetos. Reduce el volumen y déjalo enfriar antes de volver a usarlo.

¿Cómo puedo conectar el GM-3400T a un receptor de audio?

Conecta las salidas RCA del receptor a las entradas RCA del amplificador, luego asegúrate de que todos los cables estén bien fijados.

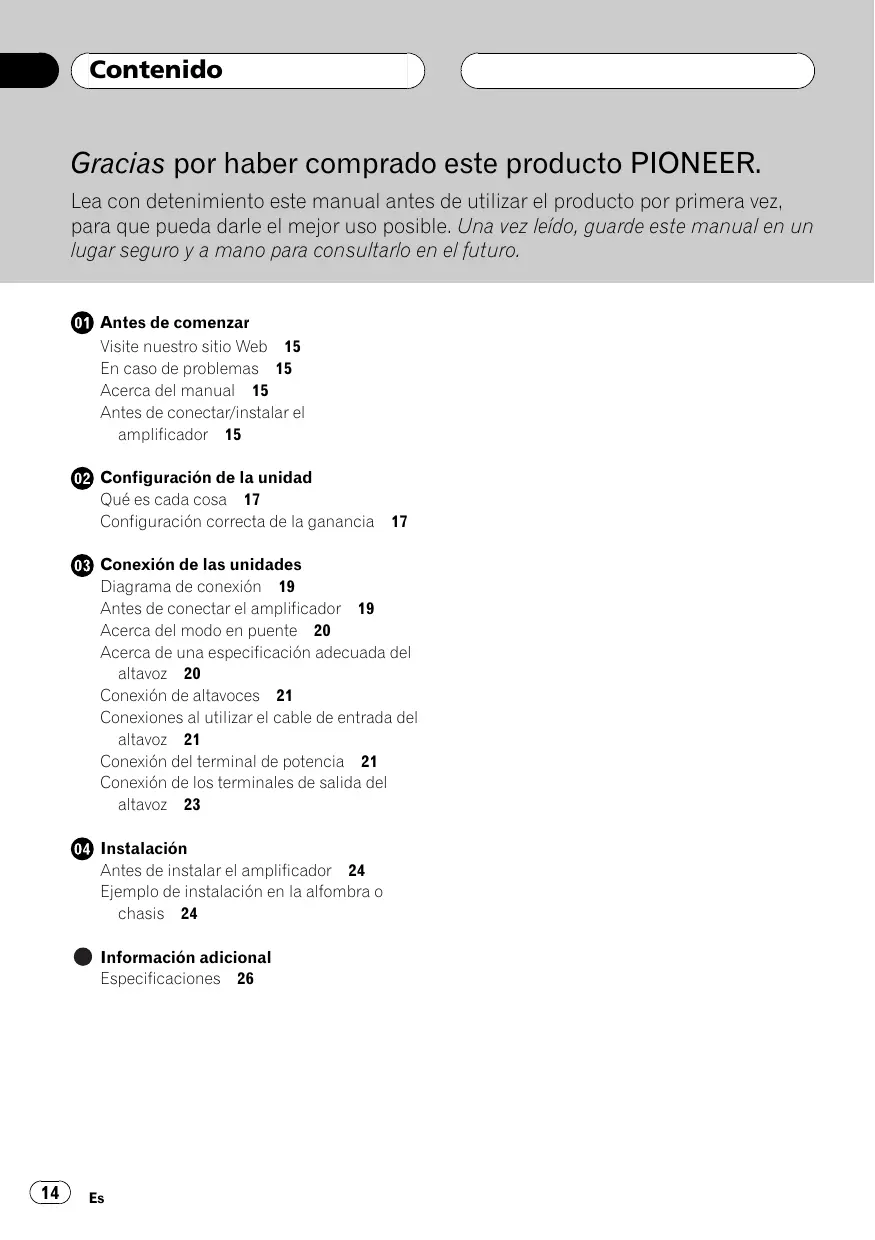

MANUAL DE USUARIO GM-3400T PIONEER

Gracias por haber comprado este producto PIONEER.

Lea con detenimiento este manual antes de utilizar el producto por primera vez, para que pueda darle el mejor uso posible. Una vez leído, guarde este manual en un lugar seguro y a mano para consultarlo en el futuro.

01 Antes de comenzar

Visite nuestro sitio Web 15

En caso de problemas 15

Acerca del manual 15

Antes de conectar/instalar el amplificador 15

02 Configuración de la unidad

Qué es cada cosa 17

Configuración correcta de la ganancia 17

03 Conexión de las unidades

Diagrama de conexión 19

Antes de conectar el amplificador 19

Acerca del modo en puente 20

Acerca de una especificación adecuada del altavoz 20

Conexión de altavoces 21

Conexiones al utilizar el cable de entrada del altavoz 21

Conexión del terminal de potencia 21

Conexión de los terminales de salida del altavoz 23

04 Instalación

Antes de instalar el amplificador 24

Ejemplo de instalación en la alfombra o chasis 24

- Información adicional

Especificaciones 26

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en los centros de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con las autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto eliminado se someta a los procesos de tratamiento, recuperación y reciclaje necesarios, evitando de este modo efectos potencialmente negativos en el entorno y la salud humana.

Visite nuestro sitio Web

Visítenos en el siguiente sitio:

http://www.pioneer.es

• Registre su producto. Los datos de su compra permanecerán archivados para que pueda consultar esta información en caso de reclamar a la compañía de seguros por pérdida o robo.
• En nuestro sitio Web ofrecemos la información más reciente acerca de Pioneer Corporation.

En caso de problemas

Si este producto no funciona correctamente, contacte con su distribuidor o con el servicio técnico oficial Pioneer más próximo a su domicilio.

Acerca del manual

Este manual se aplica a GM-5400T y GM-3400T, sin embargo, las ilustraciones pertenecen a GM-5400T.

Hay diferencias entre el GM-5400T y el GM-3400T. Las diferencias que se dan en el GM-3400T son las siguientes:

• Fusible: 25 ~A × 1
• No hay interruptor BFC (control de frecuencia de impulsos).
• No hay interruptor BASS BOOST (control de nivel de intensificación de graves)
• Especificación adecuada del altavoz. Consulte Acerca de una especificación adecuada del altavoz en la página 20.
• Ubicación de los orificios para la instalación en la unidad principal.

Antes de conectar/instalar el amplificador

ADVERTENCIA

- Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de batería directamente al terminal positivo ⊕ de la batería del automóvil y el cable de puesta a tierra a la carrocería del automóvil.

• Esta unidad está pensada para vehículos con una batería de 12 voltios y una conexión a tierra negativa. Antes de instalar en un vehículo recreacional, camión o autobús, compruebe el voltaje de la batería.
• Utilice siempre un fusible con la tensión nominal indicada. El uso de un fusible inadecuado podría provocar sobrecalentamiento y humo, daños en el producto y lesiones, e incluso quemaduras.
• Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la batería vendido por separado o el fusible del amplificador. Determine y solucione el problema y después, reemplace el fusible por otro de características idénticas.
• No permita que esta unidad entre en contacto con líquidos, ya que podría ser motivo de descarga eléctrica. Además, el contacto con líquidos puede causar daños en la unidad, humo y sobrecalentamiento.
  Las superficies del amplificador y cualquier altavoz acoplado pueden calentarse y ocasionar quemaduras menores.
• Ante cualquier situación atípica, la fuente de alimentación del amplificador se desconecta para evitar fallos de funcionamiento en la unidad. Si esto ocurre, DESCONECTE el sistema y compruebe las conexiones de la fuente de alimentación y del altavoz. Si no consigue determinar el problema, contacte con su distribuidor.
• Desconecte siempre de antemano el terminal negativo ⊖ de la batería a fin de evitar riesgos de descarga eléctrica o un cortocircuito durante la instalación.

PRECAUCIÓN

- Mantenga siempre el volumen lo suficientemente bajo para escuchar los sonidos procedentes del exterior del vehículo.

- El uso prolongado del estéreo del vehículo mientras el motor permanece inactivo o en marcha al ralentí puede agotar la batería.

Qué es cada cosa

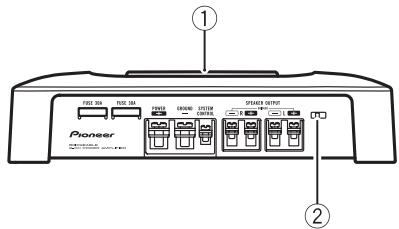

Parte delantera

① TSTX 300 TSTX 324 ENSW 125V 125V Pioneer ②

Parte trasera

INTS INPUT SUP INTS SPREAD INPUT ③ ④ ⑤

Para ajustar el interruptor, si es preciso utilice un destornillador de cabeza plana.

① Indicador de encendido

El indicador de encendido se ilumina para indicar que está activado (ON).

② Interruptor BFC (control de frecuencia de impulsos)

Situado en la parte delantera de la unidad. Si se perciben impulsos mientras se escuchan las frecuencias MW/LW en el estéreo del vehículo, cambie el interruptor BFC utilizando un destornillador pequeño y plano.

③ Interruptor del BASS BOOST (control de nivel de intensificación de graves)

Se puede seleccionar el nivel de intensificación de graves entre 0 dB, 6 dB y 12 dB.

④ Control de GAIN (ganancia)

Si la salida sigue siendo baja, incluso al subir el volumen del estéreo del vehículo, posicione los controles en un nivel más bajo. Si se escucha cierta distorsión al subir

el volumen del estéreo del vehículo, posicione estos controles en un nivel superior.

• Para el uso con un estéreo de vehículo provisto de RCA (salida estándar de 500 mV), posiciónese en NORMAL. Para el uso con un estéreo de vehículo Pioneer provisto de RCA, con una salida máx. de 4 V o superior, ajuste el nivel para que coincida con la salida de estéreo del vehículo.
• Si se oye ruido excesivo cuando se usan los terminales de entrada de altavoz, gire el control de ganancia a un nivel superior.

⑤ Interruptor del LPF (filtro de paso bajo)

Cambia los ajustes según el altavoz conectado.

• Cuando el altavoz de subgraves esté conectado:
  Seleccione ON. Esta opción elimina las frecuencias altas y reproduce las bajas.
• Cuando el altavoz de toda la gama esté conectado:
  Seleccionar OFF. OFF genera toda la gama de frecuencias.

Configuración correcta de la ganancia

• Función de protección incluida para evitar posibles fallos en la unidad y/o altavoces debido a una salida excesiva, al uso incorrecto o a una conexión inadecuada.

• Al reproducir sonidos demasiado altos, etc., esta función interrumpe la reproducción durante unos segundos como una función normal, y retoma la reproducción cuando se baja el volumen de la unidad principal.

• Una interrupción en la salida de sonido puede indicar un ajuste incorrecto del control de ganancia. Para garantizar una reproducción continua cuando el volumen de la unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salida máx. del preamplificador (pre-out), de manera que el volumen permanezca sin cambios y le permita controlar la salida excesiva.

• Una vez corregido el volumen y los ajustes de ganancia, el sonido de la unidad aún se interrumpe cada cierto tiempo. De presentarse esta situación, contacte con el centro de servicio Pioneer autorizado más cercano.

Control de ganancia de esta unidad

Nivel de pre-salida: 2 V (Estándar: 500 mV) NORMAL GAIN 6.5V 0.2V

La imagen anterior muestra un ajuste de ganancia NORMAL.

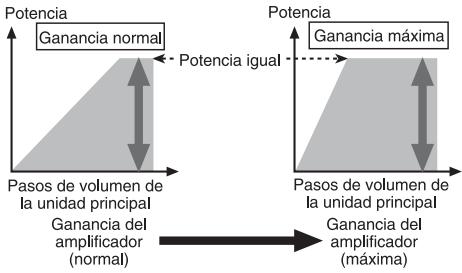

Relación entre ganancia del amplificador y corriente de salida de la unidad principal

Potencia Ganancia normal Pasos de volumen de la unidad principal Ganancia del amplificador (normal) Potencia igual Ganancia máxima Pasos de volumen de la unidad principal Ganancia del amplificador (máxima)

Si la ganancia del amplificador se aumenta incorrectamente, sólo incrementará la distorsión, con un ligero aumento de la potencia.

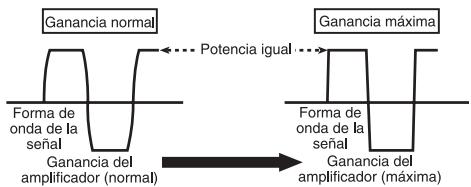

Forma de onda de la señal en la reproducción con el volumen alto utilizando el control de ganancia del amplificador

Ganancia normal Potencia igual Ganancia máxima Forma de onda de la señal Ganancia del amplificador (normal) Ganancia del amplificador (máxima)

Forma de onda distorsionada con salida alta, si se aumenta la ganancia del amplificador sólo se modifica ligeramente la potencia.

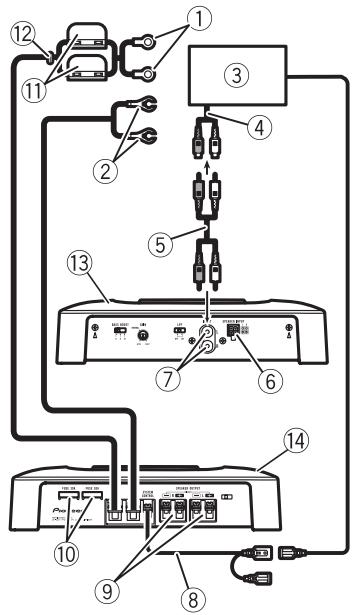

Diagrama de conexión

① Cable de batería rojo especial RD-223 (se vende por separado)
Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del cable de la batería del amplificador al terminal positivo (⊕) de la batería.
② Cable de puesta a tierra (negro)
RD-223 (se vende por separado)
Conecte a la carrocería metálica o chasis.
③ Estéreo del vehículo con tomas de salida RCA (se venden por separado)
④ Salida externa
⑤ Conexión de cable con conectores de terminal RCA (se venden por separado)
⑥ Terminal de entrada de altavoces
Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte Conexiones al utilizar el cable de entrada del altavoz en la página 21.
⑦ Toma de entrada RCA

⑧ Cable de control a distancia del sistema (se vende por separado) Conecte el terminal macho de este cable al terminal del control a distancia del sistema en el estéreo del vehículo

(SYSTEM REMOTE CONTROL). El terminal hembra se puede conectar al terminal del control del relé de la antena del automóvil. Si el estéreo del vehículo no dispone de un terminal para el control a distancia del sistema, conecte el terminal macho al terminal de potencia a través de la llave de encendido.

⑨ Terminales de salida del altavoz Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte Conexiones al utilizar el cable de entrada del altavoz en la página 21.

⑩ Fusible (30 A) × 2

⑪ Fusible (30 A) × 2

⑫ Ojal

⑬ Parte trasera

⑭ Parte delantera

Antes de conectar el amplificador

ADVERTENCIA

• Asegure el cableado con pinzas para cables o cinta adhesiva. Para proteger el cableado, revista con cinta adhesiva las secciones en contacto con las partes metálicas.
• Nunca corte el aislamiento de la fuente de alimentación para alimentar otros equipos. La capacidad de corriente del cable es limitada.

PRECAUCIÓN

- Nunca acorte ningún cable, ya que el circuito de protección podría no funcionar correctamente.

- Nunca ponga directamente a tierra el cable del altavoz ni junte varios cables conductores negativos ( ).

Conexión de las unidades

• Si el cable de control a distancia del sistema del amplificador está conectado a un terminal de potencia a través de la llave de encendido (12 V de CC), el amplificador permanecerá activo tanto si el estéreo del vehículo está apagado o encendido, lo que puede agotar la batería si el motor permanece inactivo o en marcha al ralentí.
• Instale y pase el cable de la batería (adquirido por separado) lo más lejos posible de los cables del altavoz.

Instale y pase el cable de la batería (adquirido por separado), junto con el cable de puesta a tierra y los cables del altavoz y el amplificador lo más lejos posible de la antena, del cable de la antena y del sintonizador.

Acerca del modo en puente

Diagrama A - Correcto

Altavoz de 8 Ω Altavoz de 8 Ω L ⊕ R ⊖ Amplificador Pioneer

Modo de conexión en puente de 4 Ω

Diagrama B - Incorrecto

Altavoz De 4 Ω Altavoz De 4 Ω L ⊖ R ⊖ Amplificador Pioneer

Modo de conexión en puente de 2 Ω

La impedancia del altavoz es de 4 Ω máx.; por favor, compruébelo detenidamente. La conexión incorrecta al amplificador puede resultar en un funcionamiento defectuoso o causar lesiones debido a quemaduras por sobrecalentamiento. El modo en puente en un amplificador de dos canales, con una carga de 4 Ω, permite disponer de dos altavoces de 8 Ω en paralelo, izquierdo ⊕ y derecho ⊖ (diagrama A) o utilizar un único altavoz de 4 Ω. En el caso de otros amplificadores, siga el diagrama de conexión de salida del altavoz para la unión en puente que se indica: dos altavoces de 8 Ω en paralelo para una carga de 4 Ω o un único altavoz de 4 Ω por canal.

Para cualquier otra consulta, contacte con el distribuidor autorizado por Pioneer o diríjase al servicio de atención al cliente.

Acerca de una especificación adecuada del altavoz

Asegúrese de que los altavoces cumplen con los siguientes estándares; en caso contrario, existe cierto riesgo de incendio, humo y otros daños. La impedancia del altavoz es de 2 Ω a 8 Ω en la conexión de estéreo, o de 4 Ω a 8 Ω en la conexión monoaural y en otra conexión de puente.

Altavoz de subgraves

Canal del altavoz	Potencia
Salida de dos canales	Entrada nominal:Mín. 135 W (GM-5400T)Mín. 60 W (GM-3400T)
Salida de un canal	Entrada nominal:Mín. 420 W (GM-5400T)Mín. 180 W (GM-3400T)

Aparte del altavoz de subgraves

Canal del altavoz	Potencia
Salida de dos canales	Entrada MAX:Mín. 250 W (GM-5400T)Mín. 120 W (GM-3400T)
Salida de un canal	Entrada MAX:Mín. 760 W (GM-5400T)Mín. 350 W (GM-3400T)

Conexión de las unidades

Conexión de altavoces

El modo de salida de los altavoces puede ser de dos canales (estéreo) o de un canal (mono). Conecte los conectores del altavoz para ajustarse al modo según las ilustraciones mostradas abajo.

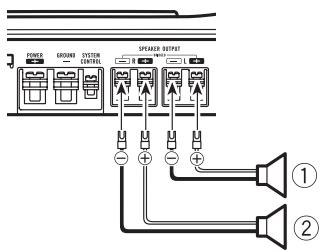

Salida de dos canales (estéreo)

① Altavoz (izquierdo)
② Altavoz (derecho)

Salida de un canal

MAPLER GROUND SWITCH SPEAKER OUTPUT ①

① Altavoz (mono)

Conexiones al utilizar el cable de entrada del altavoz

Conecte los cables de salida de los altavoces del equipo estéreo del vehículo al amplificador mediante el cable de entrada del altavoz suministrado.

- No conecte la entrada RCA ni la entrada del altavoz al mismo tiempo.

① Estéreo del vehículo
② Salida del altavoz
③ Gris: Derecho ⊕
④ Gris/negro: Derecho ⊖
⑤ Blanco/negro: Izquierdo ⊖
⑥ Blanco: Izquierdo ⊕
⑦ Conector de entrada del altavoz A terminal de entrada del altavoz de esta unidad.

Conexión del terminal de potencia

- Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de batería directamente al terminal positivo (⊕) de la batería del vehículo y el cable de puesta a tierra a la carrocería del coche.

ADVERTENCIA

Si el cable de la batería no está correctamente fijado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentamiento, funcionamiento defectuoso y daños, incluyendo pequeñas quemaduras.

1 Pase el cable de la batería desde el compartimento del motor hasta el interior del vehículo.

Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del cable de la batería del amplificador al terminal positivo (⊕) de la batería.

① Terminal positivo (⊕)
② Compartimento del motor
③ Interior del vehículo
④ Fusible (30 A) × 2
⑤ Inserte el ojal elástico de la junta tórica en la carrocería.
⑥ Perfore un agujero de 14 mm en el vehículo.

2 Introduzca el cable de la batería, el de puesta a tierra y el del control a distancia del sistema.

Gírelos

3 Acople las lengüetas a los extremos del cable. Lengüetas no facilitadas.

Utilice alicates, etc. para fijar las lengüetas a los cables.

① Lengüeta
② Cable de batería
③ Cable de puesta a tierra

4 Conecte los cables al terminal.

Fije los cables firmemente utilizando los tornillos para terminales.

① Terminal de control a distancia del sistema
② Terminal de puesta a tierra
③ Terminal de potencia
④ Tornillos para terminales
⑤ Cable de batería
⑥ Cable de puesta a tierra
⑦ Cable de control a distancia del sistema

Conexión de los terminales de salida del altavoz

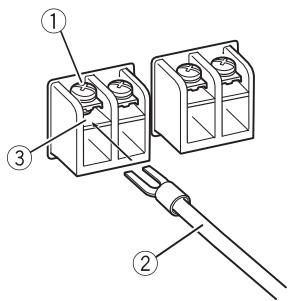

1 Deje al descubierto el extremo de los cables del altavoz utilizando alicates de corte o una cuchilla, con una distancia de 10 mm y gírelos.

2 Acople las lengüetas a los extremos del cable del altavoz. Lengüetas no facilitadas.

Utilice alicates, etc. para fijar las lengüetas a los cables.

① Lengüeta
② Cable del altavoz

3 Conecte los cables del altavoz a los terminales de salida del altavoz.

Fije los cables del altavoz firmemente utilizando los tornillos para terminales.

① Tornillos para terminales
② Cables del altavoz
③ Terminales de salida del altavoz

Antes de instalar el amplificador

ADVERTENCIA

• Para garantizar una instalación correcta, utilice las piezas facilitadas del modo indicado. El uso de otras piezas diferentes a las facilitadas, puede dañar las partes internas del amplificador o aflojarse haciendo que éste se apague.
• No instalar en:

— Lugares donde pueda lesionar al conductor o a los pasajeros en caso de detener el vehículo de repente.

— Lugares donde pueda interferir con la conducción, como es la zona situada en frente del asiento del conductor.

• Coloque tornillos con rosca cortante de tal manera que el extremo del tornillo no toque ningún cable. Esto es muy importante para evitar que los cables terminen cortándose por la vibración del vehículo, lo que podría ocasionar un incendio.
• Asegúrese de que los cables no quedan atra-pados entre mecanismos en movimiento, lo que podría producir un cortocircuito.
• Cuando realice un agujero para instalar el amplificador, asegúrese siempre de que no haya ninguna pieza detrás del panel y proteja todos los cables y equipos importantes (por e.j.: líneas de freno/combustible, cableado eléctrico) para evitar daños.

PRECAUCIÓN

- Para garantizar una disipación térmica adecuada del amplificador, asegúrese de lo siguiente durante la instalación:

— Deje suficiente espacio sobre el amplificador para que la ventilación sea adecuada. — No cubra el amplificador con una alfombra o moqueta.

- Evite que los cables pasen a través de zonas calientes, como las salidas del calentador. El

calor puede dañar el aislamiento, ocasionando un cortocircuito en el vehículo.

• El lugar idóneo para la instalación difiere según el modelo del vehículo. Fije el amplificador a un lugar lo suficientemente rígido.
• En primer lugar, realice conexiones temporales y compruebe que el amplificador y el sistema funcionan correctamente.
• Después de instalar el amplificador, confirme que la rueda de repuesto, las tomas y demás herramientas pueden retirarse fácilmente.

Ejemplo de instalación en la alfombra o chasis

1 Coloque el amplificador en el lugar de instalación deseado.

Inserte los tornillos con rosca cortante facilitados (4 mm x 18 mm) en los agujeros correspondientes y aprételos con un destornillador de manera que dejen una marca donde se van a realizar los agujeros de instalación.

2 Perfore agujeros de 2,5 mm de diámetro en las marcas, sobre la alfombra o directamente en el chasis.

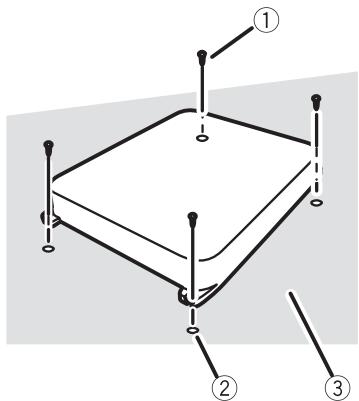

3 Instale el amplificador utilizando los tornillos con rosca cortante facilitados (4 mm x 18 mm).

① Tornillos con rosca cortante (4 mm × 18 mm)
② Perfore un agujero de 2,5 mm de diámetro
③ Moqueta o chasis del automóvil

Información adicional

Especificaciones

GM-5400T

Fuente de alimentación ..... 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de conexión a tierra Tipo negativo

Consumo actual ....30 A (a potencia continua, 4 Ω)

Consumo de corriente promedio .... 10 A (4 Ω para dos canales) 19 A (4 Ω para un canal)

Fusible 30 A × 2

Dimensiones (An × Al × Pr) ...... 265 mm × 62 mm × 346 mm

Peso ...... 3,8 kg (conectores para cableado no incluidos)

Potencia de salida máxima .....250 W × 2 (4 Ω) / 760 W × 1 (4 Ω)

Potencia de salida continua 125 W × 2 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 0,2% THD) 380 W × 1 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 0,8% THD) 190 W × 2 (a 14,4 V, 2 Ω, 20 Hz a 20 kHz 0,8% THD)

Impedancia de carga ....4 Ω (2 Ω a 8 Ω permisible) (Conexión de puente: 4 Ω a 8 Ω permisible)

Respuesta de frecuencia ..... 10 Hz a 50 kHz (+0 dB, -1 dB)

Relación de señal a ruido .... 95 dB (red IEC-A)

Distorsión 0,03 % (10 W, 1 kHz)

Separación 70 dB (1 kHz)

Filtro de paso bajo: Frecuencia de corte ..... 80 Hz Pendiente de corte ..... -12 dB/oct

Intensificación de graves: Frecuencia .... 50 Hz Nivel .... 0 dB/6 dB/12 dB

Control de ganancia: RCA ....200 mV a 6,5 V Altavoz ....0,8 V a 26 V

Nivel de entrada máximo / impedancia: RCA ....6,5 V / 22 kΩ Altavoz ....26 V / 90 kΩ

GM-3400T

Fuente de alimentación ..... 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de conexión a tierra ...... Tipo negativo

Consumo actual ..... 15 A (a potencia continua, 4 Ω )

Consumo de corriente promedio 4 A (4 Ω para dos canales) 7,8 A (4 Ω para un canal)

Fusible 25 A × 1

Dimensiones (An × Al × Pr) ......263 mm × 61 mm × 206 mm

Peso ...... 2 kg (conectores para cableado no incluidos)

Potencia de salida máxima ..... 120 W × 2 (4 Ω) / 350 W × 1 (4 Ω)

Potencia de salida continua 60 W × 2 (a 14,4 V; 4 Ω, 20 Hz a 20 kHz 0,2 % THD) 175 W × 1 (a 14,4 V; 4 Ω, 20 Hz a 20 kHz 0,8 % THD) 85 W × 2 (a 14,4 V; 2 Ω, 20 Hz a 20 kHz 0,8 % THD)

Impedancia de carga ....4 Ω (2 Ω a 8 Ω permisible) (Conexión de puente: 4 Ω a 8 Ω permisible)

Respuesta de frecuencia ..... 10 Hz a 50 kHz (+0 dB, -1 dB)

Relación de señal a ruido .... 95 dB (red IEC-A)

Distorsión 0,01% (10 W, 1 kHz)

Separación 70 dB (1 kHz)

Filtro de paso bajo: Frecuencia de corte ..... 80 Hz Pendiente de corte ..... -12 dB/oct

Control de ganancia: RCA ....200 mV a 6,5 V Altavoz ....0,8 V a 26 V

Nivel de entrada máximo / impedancia: RCA ..... 6,5 V / 22 kΩ Altavoz ..... 26 V / 90 kΩ

Notas

- Las especificaciones y el diseño están sujetos a posibles modificaciones, para incorporar mejoras, sin previo aviso.

- El consumo de corriente promedio es casi el consumo de corriente máximo de esta unidad, cuando recibe una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.

Visite www.pioneer.es (o www.pioneer.eu) para registrar su producto.
