MANUALE UTENTE GM-3400T PIONEER

Prima di iniziare In caso di problemi Nel caso che questo prodotto non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino. Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana. Composizione del manuale Questo manuale è valido per i modelli GM5400T e GM-3400T. Tuttavia, le illustrazioni si riferiscono al modello GM-5400T. I modelli GM-5400T e GM-3400T presentano delle differenze. Il modello GM-3400T si differenzia per le seguenti caratteristiche: ! Fusibile: 25 A × 1 ! Assenza dell’interruttore BFC (beat frequency control) ! Assenza dell’interruttore BASS BOOST (controllo del livello di incremento dei bassi) ! Specifiche compatibili degli altoparlanti. Vedere Informazioni sulle specifiche compatibili degli altoparlanti a pagina 59. ! Posizione dei fori di installazione sull’unità principale Visita il nostro sito Web Visita il seguente sito Web: http://www.pioneer.it ! Potrai registrare il tuo prodotto. Pioneer conserverà i dettagli dell’acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento. ! Sul nostro sito Web sono disponibili le informazioni più recenti su Pioneer Corporation.

Prima di collegare/ installare l’amplificatore AVVERTENZA ! Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria + e il cavo di messa a terra alla scocca del veicolo. Sezione Prima di iniziare ! L’uso prolungato del car stereo mentre il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria. Italiano ! Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria. ! Utilizzare esclusivamente fusibili della portata prescritta. L’uso di fusibili non corretti potrebbe provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni. ! Se un fusibile del cavo speciale batteria venduto a parte o dell’amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolvere la causa del problema, quindi sostituire il fusibile con un equivalente identico. ! Non lasciare che questa unità entri a contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all’unità. Inoltre potrebbero surriscaldarsi le superfici dell’amplificatore e degli altoparlanti collegati, con conseguenti pericoli di ustioni. ! In caso di anomalie, l’alimentazione verso l’amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In questo caso, scollegare l’alimentazione dell’intero sistema e verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore. ! Durante l’installazione, verificare sempre preventivamente che il terminale negativo della batteria * sia scollegato, per evitare il rischio di folgorazione o corto circuito.

ATTENZIONE ! Mantenere sempre il volume abbastanza basso, in modo da poter udire i suoni provenienti dall’esterno del veicolo.

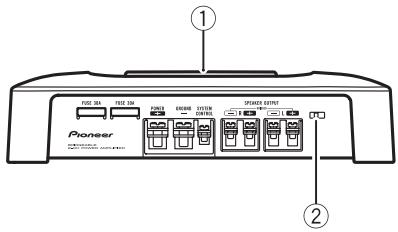

Impostazione dell’unità Nomenclatura Lato frontale Lato posteriore Se è necessario regolare la posizione dell’interruttore, utilizzare un cacciavite a testa piatta. 1 Indicatore di accensione L’indicatore di accensione si illumina per indicare che l’alimentazione è collegata. 2 Interruttore BFC (beat frequency control) Situato sul lato frontale dell’unità. Se durante l’ascolto tramite il car stereo di trasmissioni MW/LW si odono colpi, regolare la posizione dell’interruttore BFC utilizzando un cacciavite a punta piatta piccola. 3 Interruttore BASS BOOST (controllo del livello di incremento dei bassi) È possibile selezionare un livello di incremento dei bassi tra 0 dB, 6 dB e 12 dB. 4 Comando GAIN (guadagno) Se il suono in uscita rimane basso anche quando si aumenta il volume del car stereo, portare i comandi su un livello inferiore. Se quando si aumenta il volume del car stereo

il suono risulta distorto, portare i comandi su un livello superiore. ! In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo. ! Se l’utilizzo del terminale d’ingresso degli altoparlanti genera una grande quantità di rumore, portare il comando del guadagno ad un livello maggiore. 5 Interruttore LPF (filtro passa basso) Regolare il selettore a seconda del tipo di altoparlanti collegati. ! Se è collegato un subwoofer: Selezionare ON. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore. ! Se sono collegati altoparlanti a gamma completa: Selezionare OFF. OFF trasmette l’intera gamma di frequenza. Impostazione corretta del guadagno ! È inclusa una funzione di protezione per impedire malfunzionamenti dell’unità e/o degli altoparlanti dovuti a livelli di uscita eccessivi, o a uso o collegamenti non corretti. ! Se l’audio viene emesso a volume eccessivo, e in altre condizioni di questo tipo, questa funzione interrompe l’uscita per alcuni secondi. L’uscita dell’audio riprende quando il volume sull’unità principale viene ridotto. Sezione Impostazione dell’unità ! Se l’uscita dell’audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l’audio venga emesso costantemente anche se il volume dell’unità principale è alto, regolare il comando del guadagno dell’amplificatore su un livello adatto al livello massimo di uscita preamplificato dell’unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive. ! Anche se il volume e il guadagno sono regolati correttamente, l’audio dell’unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

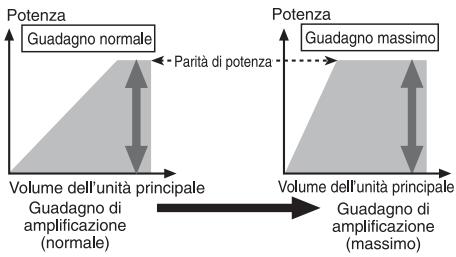

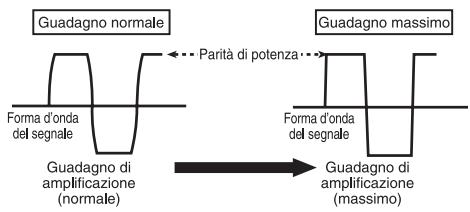

Forma d’onda del segnale con volume di uscita eccessivo e comando del guadagno dell’amplificatore Forma d’onda del segnale distorta con livello di uscita eccessivo, se si aumenta il guadagno dell’amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di uscita. Comando del guadagno di questa unità Italiano L’illustrazione in alto mostra l’impostazione NORMAL del guadagno. Relazione tra il guadagno dell’amplificatore e la potenza di uscita dell’unità principale Se il guadagno dell’amplificatore viene regolato su un livello eccessivo, si aumenterà la distorsione, non la potenza.

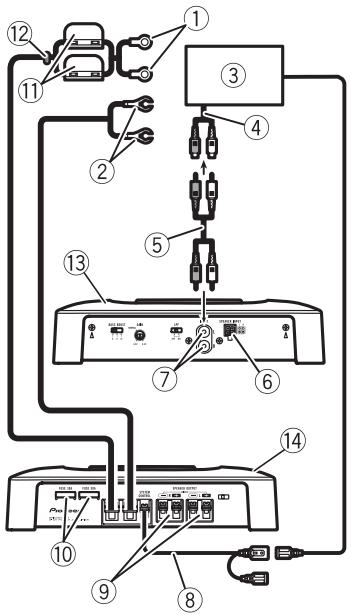

Collegamento delle unità Schema di collegamento

1 Cavo batteria rosso speciale RD-223 (venduto a parte) Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria al terminale positivo (+) della batteria. 2 Cavo di messa a terra (nero) RD-223 (venduto a parte) Collegare alla scocca metallica o allo chassis. 3 Car stereo con connettori di uscita RCA (venduta a parte) 4 Uscita esterna 5 Cavi di collegamento con spine RCA (venduti a parte) 6 Terminale d’ingresso degli altoparlanti Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 60. 7 Connettore d’ingresso RCA 8 Cavo telecomando sistema (venduto a parte)

Collegare il terminale maschio di questo cavo al terminale del telecomando del sistema car stereo (SYSTEM REMOTE CONTROL). Il terminale femmina può essere collegato al terminale di controllo del relè dell’antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del sistema, collegare il terminale maschio al terminale di alimentazione tramite l’interruttore della chiave di avviamento. Terminali di uscita altoparlanti Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 60. Fusibile (30 A) × 2 Fusibile (30 A) × 2 Anello Lato posteriore Lato frontale Prima di collegare l’amplificatore AVVERTENZA ! Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cui esso si trova a contatto con parti metalliche. ! Non tagliare mai l’isolante della sorgente di alimentazione per collegare l’alimentazione ad altri apparecchi. La capacità di carico di corrente del cavo è limitata. ATTENZIONE ! Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente. Sezione Collegamento delle unità ! Non mettere mai a terra direttamente i cavi degli altoparlanti o riunire in fascio i cavi conduttori negativi (*) di più altoparlanti. ! Se il cavo del telecomando di sistema dell’amplificatore viene collegato al terminale di alimentazione tramite l’interruttore della chiave di avviamento (12 V CC), l’amplificatore rimarrà sempre acceso quando l’interruttore della chiave di avviamento è attivato, indipendentemente da se il car stereo è acceso o spento. Pertanto la batteria potrebbe scaricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle. ! Installare e instradare il cavo batteria venduto a parte quanto più lontano possibile dai cavi degli altoparlanti. Installare e instradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell’amplificatore quanto più lontano possibile dall’antenna, dal cavo dell’antenna e dal sintonizzatore. re due altoparlanti da 8 W in parallelo, sinistro + e destro * (diagramma A) o utilizzare un unico altoparlante da 4 W. Per gli amplificatori di altro tipo, osservare il diagramma di collegamento a ponte sulla parte posteriore dell’unità: due altoparlanti da 8 W in parallelo per un amplificatore con carico da 4 W o un unico altoparlante da 4 W per canale. Per eventuali altre domande, contattare un rivenditore locale autorizzato Pioneer o l’assistenza clienti. Informazioni sulle specifiche compatibili degli altoparlanti Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, altrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L’impedenza degli altoparlanti deve essere compresa tra 2 W e 8 W per i collecamenti stereo, oppure tra 4 W e 8 W per i collegamenti mono e gli atri collegamenti a ponte. Subwoofer Canale altoparlante Alimentazione Uscita a due canali Ingresso nominale: Min. 135 W (GM-5400T) Min. 60 W (GM-3400T) Uscita ad un canale Ingresso nominale: Min. 420 W (GM-5400T) Min. 180 W (GM-3400T) Italiano Informazioni sulla modalità di collegamento a ponte

L’impedenza massima degli altoparlanti è di 4 W, eseguire i collegamenti con attenzione. Collegamenti all’amplificatore non corretti potrebbero provocare malfunzionamenti o lesioni personali provocate da surriscaldamento. Per la modalità di collegamento a ponte con amplificatore a due canali, con carico di 4 W, collega-

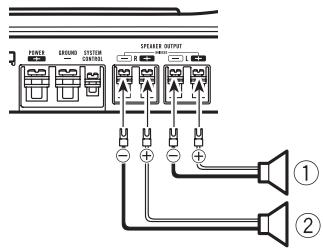

Collegamento delle unità Altoparlanti diversi dal subwoofer Canale altoparlante Alimentazione Uscita a due canali Ingresso massimo: Min. 250 W (GM-5400T) Min. 120 W (GM-3400T) Uscita ad un canale Ingresso massimo: Min. 760 W (GM-5400T) Min. 350 W (GM-3400T) Uscita ad un canale 1 Altoparlante (mono) Collegamento degli altoparlanti La modalità di uscita degli altoparlanti può essere a due (stereo) o a un canale (mono). A seconda della modalità, collegare i conduttori degli altoparlanti in base alle figure mostrate in basso. Collegamenti utilizzando un cavo di ingresso altoparlanti Collegare i cavi di uscita degli altoparlanti del sistema car stereo all’amplificatore utilizzando il cavo d’ingresso degli altoparlanti fornito. ! Non collegare l’ingresso RCA e l’ingresso degli altoparlanti allo stesso tempo. Uscita a due canali (stereo) 1 Altoparlante (sinistro) 2 Altoparlante (destro)

Car Stereo Uscita altoparlanti Grigio: Destra + Grigio/nero: Destra * Bianco/nero: Sinistra * Bianco: Sinistra + Connettore di ingresso altoparlanti Al terminale ingresso altoparlanti di questa unità. Sezione Collegamento delle unità Collegamento del terminale di alimentazione ! Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria (+) e il cavo di messa a terra alla scocca del veicolo. AVVERTENZA Se il cavo della batteria non viene saldamente fissato al terminale utilizzando le apposite viti, sussisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi. 1 Instradare il cavo batteria dal vano motore all’interno del veicolo. Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria al terminale positivo (+) della batteria.

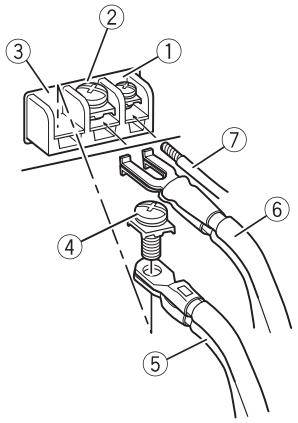

2 Torcere le estremità del cavo batteria, del cavo di messa a terra e del cavo del telecomando di sistema. Torcere 3 Applicare i capocorda alle estremità dei cavi. I capocorda non sono forniti. Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi. 1 Capocorda 2 Cavo batteria 3 Cavo di messa a terra Italiano 4 Collegare i cavi al terminale. Fissare saldamente i cavi con le viti terminali.

Terminale positivo (+) Vano motore Interno del veicolo Fusibile (30 A) × 2 Inserire l’anello di tenuta toroidale in gomma nella scocca del veicolo. 6 Praticare un foro da 14 mm nella scocca del veicolo. 1 Terminale telecomando sistema 2 Terminale GND

Collegamento delle unità

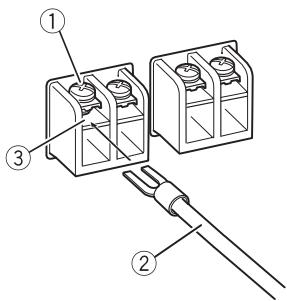

Terminale di alimentazione Viti terminali Cavo batteria Cavo di messa a terra Cavo telecomando sistema Collegamento dei terminali di uscita altoparlanti 1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10 mm e torcerle. Torcere 2 Applicare i capocorda alle estremità dei cavi degli altoparlanti. I capocorda non sono forniti. Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi. 1 Capocorda 2 Cavo altoparlanti 3 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti. Fissare saldamente i cavi degli altoparlanti con le viti terminali.

1 Viti terminali 2 Cavi altoparlanti 3 Terminali di uscita altoparlanti Sezione Installazione Prima di installare l’amplificatore AVVERTENZA riscaldamento. Il calore potrebbe danneggiare le guaine isolanti, provocando, a contatto della scocca, cortocircuiti. ! La posizione di installazione ottimale varia a seconda del modello del veicolo. Fissare l’amplificatore in una posizione sufficientemente rigida. ! Inizialmente, eseguire collegamenti temporanei per verificare che l’amplificatore e il sistema funzionino correttamente. ! Dopo aver installato l’amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili. Esempio di installazione sul pianale o sull’autotelaio 1 Posizionare l’amplificatore nella posizione di installazione desiderata. Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli appositi fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori. 2 Praticare fori del diametro di 2,5 mm sulle tracce lasciate dalle viti sulla tappezzeria o direttamente sull’autotelaio. Italiano ! Per assicurare un’installazione corretta, utilizzare i componenti forniti nel modo indicato. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell’amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell’amplificatore. ! Non eseguire l’installazione in: — Posizioni in cui l’unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvvisamente. — Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente. ! Installare le viti autofilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall vibrazione del veicolo, con conseguente pericolo di incendio. ! Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili, provocando cortocircuiti. ! Quando si pratica il foro per installare l’amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi).

ATTENZIONE ! Per assicurare la corretta dissipazione del calore dall’amplificatore, osservare quanto segue durante l’installazione: — Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell’amplificatore. — Non coprire l’amplificatore con tappetini di alcun tipo. ! Evitare di instradare i cavi lungo aree calde, ad esempio, in prossimità delle bocchette di

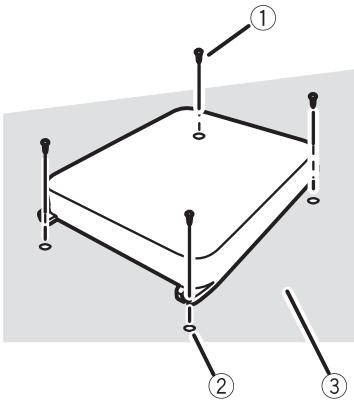

Installazione 3 Installare l’amplificatore utilizzando le viti autofilettanti fornite (4 mm × 18 mm). 1 Viti autofilettanti (4 mm × 18 mm) 2 Praticare un foro di 2,5 mm di diametro 3 Tappezzeria o autotelaio
