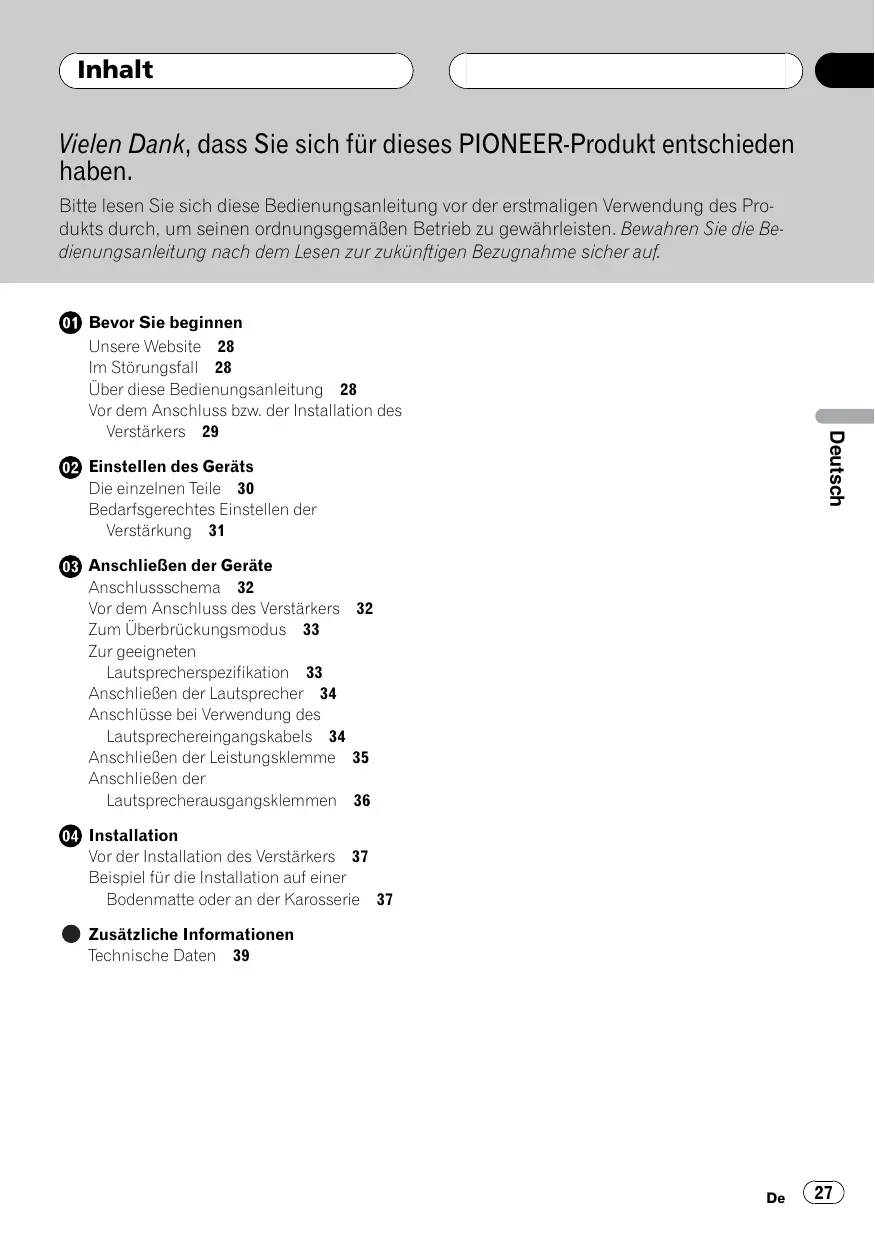

BEDIENUNGSANLEITUNG GM-3400T PIONEER

Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben.

Bitte lesen Sie sich diese Bedienungsanleitung vor der erstmaligen Verwendung des Produkts durch, um seinen ordnungsgemäßen Betrieb zu gewährleisten. Bewahren Sie die Bedienungsanleitung nach dem Lesen zur zukünftigen Bezugnahme sicher auf.

01 Bevor Sie beginnen

Unsere Website 28

Im Störungsfall 28

Über diese Bedienungsanleitung 28

Vor dem Anschluss bzw. der Installation des

Verstärkers 29

02 Einstellen des Geräts

Die einzelnen Teile 30

Bedarfsgerechtes Einstellen der

Verstärkung 31

03 Anschließen der Geräte

Anschlussschema 32

Vor dem Anschluss des Verstärkers 32

Zum Überbrückungsmodus 33

Zur geeigneten

Lautsprecherspezifikation 33

Anschließen der Lautsprecher 34

Anschlüsse bei Verwendung des

Lautsprechereingangskabels 34

Anschließen der Leistungsklemme 35

Anschließen der

Lautsprecherausgangsklemmen 36

04 Installation

Vor der Installation des Verstärkers 37

Beispiel für die Installation auf einer

Bodenmatte oder an der Karosserie 37

Zusätzliche Informationen

Technische Daten 39

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen).

In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Unsere Website

Besuchen Sie uns auf folgender Website:

http://www.pioneer.de

- Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.

- Auf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation.

Im Störungsfall

Sollte dieses Produkt nicht ordnungsgemäß funktionieren, dann wenden Sie sich bitte an Ihren Händler oder an die nächstgelegene Pioneer-Kundendienststelle.

Über diese Bedienungsanleitung

Diese Bedienungsanleitung gilt für die Geräte GM-5400T und GM-3400T. Die Abbildungen wurden dem GM-5400T entnommen. Zwischen den Geräten GM-5400T und GM-3400T gibt mehrere Unterschiede. Der GM-3400T unterscheidet sich folgendermaßen:

• Sicherung: 25 A × 1
• Das Gerät hat keinen BFC-Schalter (Schwebungsfrequenzsteuerung).
• Das Gerät hat keinen BASS BOOST-Schalter (Steuerung des Bassverstärkungspegels).
• Hinweise zu den Lautsprecherspezifikationen finden Sie unter Zur geeigneten Lautsprecherspezifikation auf Seite 33.
  • Die Montagelöcher an der Haupteinheit befinden sich an einer anderen Stelle.

Vor dem Anschluss bzw. der Installation des Verstärkers

WARNUNG

• Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (separat erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol ⊕ der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.
• Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Personenkraftwagen, Lkw oder Bus muss die Batteriespannung überprüft werden.
• Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben.
• Prüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache für das Problem und wechseln Sie dann die Sicherung durch ein identisches oder vergleichbares Produkt aus.
• Dieses Gerät darf keinesfalls mit Flüssigkeiten in Berührung kommen. Dies könnte einen elektrischen Schlag verursachen. Ein Kontakt mit Flüssigkeiten kann darüber hinaus eine Beschädigung dieses Geräts, Rauchbildung und Überhitzung zur Folge haben. Zudem könnte sich die Oberfläche des Verstärkers und der angeschlossenen Lautsprecher erhitzen und dadurch zu leichten Verbrennungen führen.
• Bei Auftreten einer Funktionsstörung wird die Spannungsversorgung des Verstärkers unterbrochen, um eine Beeinträchtigung des Gerätebetriebs zu verhindern. Schalten Sie in

diesem Fall das System AUS und überprüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher. Sollten Sie die Fehlerursache nicht identifizieren können, dann wenden Sie sich bitte an Ihren Fachhändler.

- Trennen Sie stets zuerst die Verbindung des negativen Pols Θ der Batterie, um jede Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden.

VORSICHT

• Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können.
• Durch eine längere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann es zu einer Entleerung der Fahrzeugbatterie kommen.

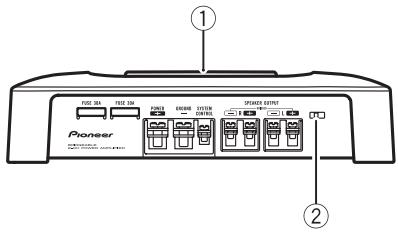

Die einzelnen Teile

Frontseite

Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden.

① Betriebsanzeige

Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr.

② BFC-Schalter (Schwebungsfrequenzsteuerung)

Dieser Schalter befindet sich an der Frontseite des Geräts. Wenn bei der Wiedergabe einer MW/LW-Sendestation über die Kfz-Stereoanlage Schwingungen zu hören sind, ändern Sie die Position des BFC-Schalters mit Hilfe eines kleinen Flachkopfschraubendrehers.

③ BASS BOOST-Schalter (Steuerung des Bassverstärkungspegels)

Sie können einen der verfügbaren Bassverstärkungspegel wählen: 0 dB, 6 dB oder 12 dB.

④ GAIN-Steuerung (Verstärkung)

Wenn der Ausgabepegel niedrig bleibt, auch wenn der Lautstärkepegel der Kfz-Ste-

reoanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen höheren Pegel.

- Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder höher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an.

- Wenn bei der Verwendung der Lautsprechereingänge zu viele Störgeräusche zu vernehmen sind, erhöhen Sie die Verstärkungssteuerung.

⑤ LPF-Schalter (Tiefpassfilter)

Schalten Sie die Einstellungen je nach angeschlossenem Lautsprecher um.

- Ein Subwoofer ist angeschlossen: Wählen Sie ON. Dadurch wird die Hochtonausgabe verhindert und es werden nur Basstöne ausgegeben.

- Ein Vollbereichslautsprecher ist angeschlossen:

Wählen Sie OFF. Mit OFF werden alle Töne des gesamten Tonfrequenzbereichs ausgegeben.

Bedarfsgerechtes Einstellen der Verstärkung

• Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund einer zu hohen Ausgabe, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse.
• Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts heruntergesetzt wird.
• Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungssteuerung verweisen. Um eine kontinuierliche Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts zu gewährleisten, müssen Sie die Verstärkungssteuerung des Verstärkers auf einen geeigneten Pegel für den max. Preout-Ausgabepegel des Hauptgeräts einstellen, sodass die Lautstärke unverändert und jeder exzessive Ausgabepegel unter Kontrolle bleibt.
• Trotz einer geeigneten Lautstärkeeinstellung und sachgerechter Verstärkungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe durch das Gerät. In diesem Fall sollten Sie sich an eine Pioneer-Kundendienststelle in Ihrer Nähe wenden.

Verstärkungssteuerung für dieses Gerät

GAIN NORMAL Preout-Pegel: 2 V (Standard: 500 mV) 6.5V 0.2V

Die obige Abbildung zeigt die Verstärkungs-einstellung NORMAL.

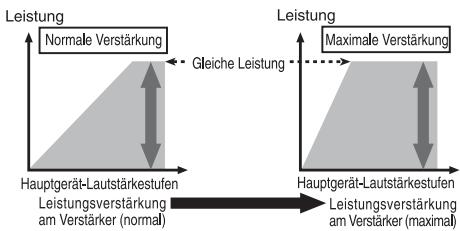

Beziehung zwischen der Verstärkung durch den Verstärker und der Ausgabeleistung des Hauptgeräts

Leistung Normale Verstärkung Gleiche Leistung Hauptgerät-Lautstärkestufen Leistungsverstärkung am Verstärker (normal) Leistung Maximale Verstärkung Hauptgerät-Lautstärkestufen Leistungsverstärkung am Verstärker (maximal)

Bei einer unsachgemäßen Erhöhung der Verstärkung durch den Verstärker nimmt ganz einfach die Tonverzerrung zu, bei geringer Leistungssteigerung.

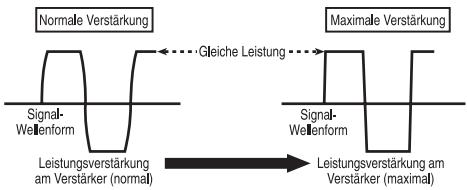

Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel und aktiver Verstärkungssteuerung des Verstärkers

Normale Verstärkung Signal- Wellenform Gleiche Leistung Maximale Verstärkung Signal- Wellenform Leistungsverstärkung am Verstärker (normal) Leistungsverstärkung am Verstärker (maximal)

Die Signalwellenform wird bei hoher Ausgabe verzerrt. Wenn Sie die Verstärkung durch den Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt.

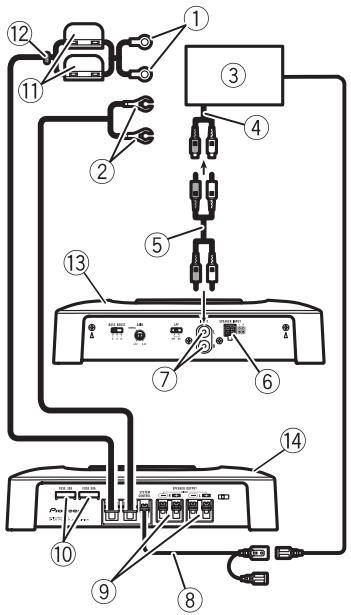

Anschlussschema

① Kabel der roten Spezialbatterie RD-223 (separat erhältlich)
Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, verbinden Sie die Batteriekabelklemme des Verstärkers mit dem positiven Pol (⊕) der Batterie.
② Erdungskabel (Schwarz)
RD-223 (separat erhältlich)
Verbinden Sie das Erdungskabel mit einem Metallkörper oder -gehäuse.
③ Kfz-Stereoanlage mit Cinch-Ausgängen (separat erhältlich)
④ Externer Ausgang
⑤ Anschlusskabel mit Cinch-Steckanschlüssen (separat erhältlich)
⑥ Lautsprechereingangsklemme
Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 34.
⑦ Cinch-Eingang

⑧ Kabel der Systemfernbedienung (separat erhältlich) Verbinden Sie den Klemmenstecker dieses Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage

(SYSTEM REMOTE CONTROL). Die Klemmenbuchse kann mit der Steuerungsklemme des Automatikantennenrelais verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über den Zündungsschalter mit der Leistungsklemme.

⑨ Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 34.

⑩ Sicherung (30 A) 2×

⑪ Sicherung (30 A) 2×

⑫ Durchführungsdichtung

⑬ Rückseite

⑭ Frontseite ■

Vor dem Anschluss des Verstärkers

WARNUNG

• Sichern Sie die Kabelführung mit Kabelklammern oder Klebeband. Zum Schutz der Kabel sollten Sie Kabelabschnitte, die mit Metallteilen in Berührung kommen, mit Klebeband umwickeln.
• Durchrennen Sie niemals die Abschirmung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Dadurch wird die Stromversorgungsleistung des Kabels beeinträchtigt.

Anschließen der Geräte

VORSICHT

• Kürzen Sie die Kabel nicht, da das eine Funktionsstörung der Schutzschaltung zur Folge haben kann.
• Nehmen Sie niemals eine direkte Erdung der Lautsprecherkabel vor und gruppieren Sie keinesfalls die negativen ( ) Leitungsdrähte mehrerer Lautsprecher.
• Wenn das Systemfernbedienungskabel des Verstärkers über den Zündungsschalter (12 V DC) mit der Leistungsklemme verbunden wird, bleibt der Verstärker mit der Zündung eingeschaltet, ob die Kfz-Stereoanlage ein- oder ausgeschaltet ist. Das kann bei ausgeschaltetem oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen.
• Installieren und verlegen Sie das separat erhältliche Batteriekabel so weit entfernt wie möglich von den Lautsprecherkabeln. Installation und Verlegung des separat erhältlichen Batteriekabels, des Erdungskabels, der Lautspecherkabel und des Verstärkers hat in größtmöglicher Entfernung von der Antenne, vom Antennenkabel und vom Tuner zu erfolgen.

Zum Überbrückungsmodus

Diagramm A - Richtig

8 Ω Laut- sprecher 8 Ω Laut- sprecher L⊕ R⊕ Pioneer Verstäker

4-Ω-Überbrückungsmodus

Diagramm B - Falsch

4 Ω Laut- sprecher 4 Ω Laut- sprecher L⊙ R⊙ Pioneer Verstäker

2-Ω-Überbrückungsmodus

Die Lautsprecherimpedanz beträgt max. 4Ω Bitte sorgfältig überprüfen. Ein unsachgemäßer Anschluss an den Verstärker kann eine Betriebsstö-

rung oder Körperverletzungen aufgrund einer Verbrennung wegen Überhitzung zur Folge haben.

Für den Überbrückungsmodus mit einem 2-Kanal-Verstärker mit 4-Ω-Last sind entweder zwei 8-Ω-Lautsprecher parallel zu schalten, links ⊕ und rechts ⊖ (Schema A), oder es ist ein einzelner 4-Ω-Lautsprecher zu verwenden. Für andere Verstärker halten Sie sich bitte an das Anschluss-schema der Lautsprecherausgänge zur Überbrückung auf der Rückseite: Zwei 8-Ω-Lautsprecher in Parallelschaltung für eine 4-Ω-Last oder ein einzelner 4-Ω-Lautsprecher pro Kanal.

Detaillierte Auskünfte erhalten Sie bei Ihrem örtlichen Pioneer-Fachhändler oder der zuständigen Kundendienststelle.

Zur geeigneten Lautsprecherspezifikation

Stellen Sie sicher, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls ist Brand-, Rauchentwicklungs- und Beschädigungsgefahr gegeben. Die Lautsprecherimpedanz beträgt 2Ω bis 8Ω für Stereoanschlüsse bzw. 4Ω bis 8Ω für Mono- und andere Brückenanschlüsse.

Subwoofer

Lautsprecherkanal	Leistung
2-Kanal-Ausgang	Eingangsnennleistung:Min. 135 W (GM-5400T)Min. 60 W (GM-3400T)
1-Kanal-Ausgang	Eingangsnennleistung:Min. 420 W (GM-5400T)Min. 180 W (GM-3400T)

Anderer Lautsprecher als Subwoofer

Lautsprecherkanal	Leistung
2-Kanal-Ausgang	Max. Eingangsleistung:Min. 250 W (GM-5400T)Min. 120 W (GM-3400T)
1-Kanal-Ausgang	Max. Eingangsleistung:Min. 760 W (GM-5400T)Min. 350 W (GM-3400T)

Anschließen der Lautsprecher

Der Lautsprecherausgangsmodus kann auf 2-Kanal (Stereo) oder 1-Kanal (Mono) eingestellt werden. Schließen Sie die Lautsprecherkabel je nach Modus und in Übereinstimmung mit den nachstehend gezeigten Anschlussschemata an.

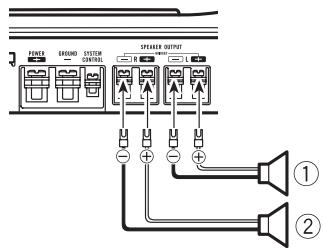

2-Kanal-Ausgang (Stereo)

POWER GROUND SYSTEM OUTPUT SPEAKER OUTPUT ① ②

① Lautsprecher (Links)
② Lautsprecher (Rechts)

1-Kanal-Ausgang

POWER DR2085 STATION 167131 SPEAKER SETTSET ①

① Subwoofer (Mono)

Anschlüsse bei Verwendung des Lautsprechereingangskabels

Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte Lautsprechereingangskabel mit dem Verstärker.

- Schließen Sie nicht gleichzeitig den Cinch-Eingang und den Lautsprechereingang an.

① Kfz-Stereoanlage
② Lautsprecherausgang
③ Grau: Rechts ⊕
④ Grau/Schwarz: Rechts ⊖
⑤ Weiß/Schwarz: Links ⊖
⑥ Weiß: Links ⊕
⑦ Anschlussstecker des Lautsprechereingangs Zur Lautsprechereingangsklemme dieses Geräts.

Anschließen der Geräte

Anschließen der Leistungsklemme

- Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (separat erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol ⊕ der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.

WARNUNG

Wenn das Batteriekabel mit Hilfe der Klem-menschrauben nicht sicher an der Klemme be-festigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Körperverletzungen, u. a. von leichten Verbrennungen.

1 Führen Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere.

Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, verbinden Sie die Batteriekabelklemme des Verstärkers mit dem positiven Pol (⊕) der Batterie.

① Positiver Pol (⊕)
② Motorraum
③ Fahrzeuginnenraum
④ Sicherung (30 A) 2×
⑤ Führen Sie die O-Ring-Gummidichtung in die Karosserie ein.
⑥ Bohren Sie ein 14-mm-Loch in die Karosserie.

2 Verdrillen Sie das Batterie-, das Erdungs- und das Systemfernbedienungskabel.

Verdrillung

3 Bringen Sie Kabelschuhe an den Kabelenden an. Die Kabelschuhe sind nicht im Lieferumfang enthalten.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh
② Batteriekabel
③ Erdungskabel

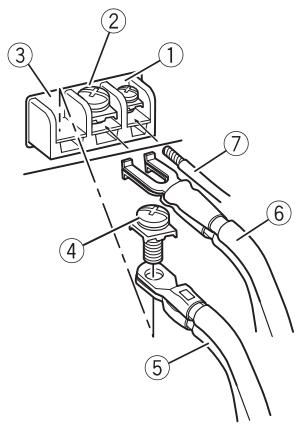

4 Schließen Sie die Kabel an die Klemmen an.

Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

① Klemme der Systemfernbedienung
② Erdungsklemme (GND)
③ Leistungsklemme
④ Klemmenschrauben
⑤ Batteriekabel
⑥ Erdungskabel
⑦ Kabel der Systemfernbedienung

Anschließen der Lautsprecherausgangsklemmen

1 Legen Sie die Enden der Lautsprecher-kabel mit Hilfe einer Zange, eines Knipsers oder eines Cutters um etwa 10 mm frei und verdrillen Sie die Drähte.

2 Bringen Sie Kabelschuhe an den Lautsprecherkabelenden an. Die Kabelschuhe sind nicht im Lieferumfang enthalten.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh
② Lautsprecherkabel

3 Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an.

Befestigen Sie die Lautsprecherkabel sicher mit Hilfe der Klemmenschrauben.

① Klemmenschrauben
② Lautsprecherkabel
③ Lautsprecherausgangsklemmen

Vor der Installation des Verstärkers

WARNUNG

• Um eine ordnungsgemäße Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, könnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann.
• Nehmen Sie keine Installation an folgenden Stellen vor:

— Stellen, an denen der Fahrer oder die Bei-/Mitfahrer bei einem plötzlichen Halt des Fahrzeugs verletzt werden könnten.

— Stellen, an denen das Gerät den Fahrer behindern könnte, z. B. auf dem Boden vor dem Fahrersitz.

• Bringen Sie die Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Das ist besonders wichtig, damit ein Durchtrennen von Kabeln aufgrund der Vibration des Fahrzeugs vermieden wird, denn das könnte einen Brand auslösen.
• Stellen Sie sicher, dass keine Kabel in den Gleitmechanismus der Sitze geraten, um einen Kurzschluss zu vermeiden.
• Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass sich keine Teile hinter dem Armaturenbrett befinden. Sorgen Sie für ausreichenden Schutz aller Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/Bremsleitung, Verkabelung) vor jeglicher Beschädigung.

VORSICHT

- Um eine ordnungsgemäße Wärmeableitung für den Verstärker zu gewährleisten, ist bei der Installation auf Folgendes zu achten:

— Sorgen Sie für ausreichend Freiraum über dem Verstärker im Hinblick auf eine sachgemäße Be- und Entlüftung.
— Bedecken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich.

- Verlegen Sie keine Kabel in Bereichen, die sich erwärmen, wie z. B. in der Nähe von Heizöffnungen. Hitze kann zu einer Beschädigung der Isolierung führen und dadurch einen Kurzschluss über die Karosserie verursachen.

• Der beste Installationsort ist vom jeweiligen Kfz-Modell abhängig. Bringen Sie den Verstärker an einer ausreichend standfesten Stelle an und befestigen Sie ihn ordnungsgemäß.
• Nehmen Sie zunächst nur temporäre Anschlüsse vor und prüfen Sie diese, um einen ordnungsgemäßen Betrieb des Verstärkers und des Systems sicherzustellen.
• Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenheber und Werkzeuge problemlos entnommen werden können.

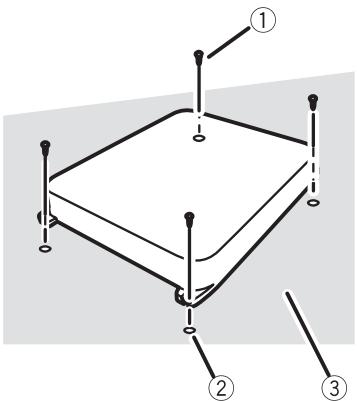

Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie

1 Platzieren Sie den Verstärker am gewünschten Installationsort.

Führen Sie die mitgelieferten Blechschrauben (4 mm × 18 mm) in die Schraubenlöcher ein und drücken Sie die Schrauben mit einem Schraubendreher nach hinten, um die Position der Montagelöcher zu markieren.

2 Bohren Sie an den Markierungen Löcher mit einem Durchmesser von 2,5 mm entweder in den Teppich oder direkt in die Karosserie.

3 Bringen Sie den Verstärker mit Hilfe der mitgelieferten Blechschrauben (4 mm × 18 mm) an.

① Blechschrauben (4 mm × 18 mm)
② Bohren eines Lochs mit einem Durchmesser von 2,5 mm
③ Fußmatte oder Karosserie

Technische Daten

GM-5400T

Stromversorgung .... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem ...... Negativ

Leistungsaufnahme ....30 A (bei Dauerleistung, 4 Ω)

Durchschnittlicher Stromverbrauch 10 A (4Ω für 2 Kanäle) 19 A (4Ω für einen Kanal)

Sicherung 30 A 2×

Abmessungen (B × H × T) ..... 265 × 62 × 346 mm

Gewicht ....3,8 kg (Kabel für die Verka- belung nicht inbegriffen)

Max. Ausgangsleistung ..... 250 W × 2 (4Ω) / 760 W × 1 (4Ω)

Dauer-Ausgangsleistung ..... 125 W × 2 (bei 14,4 V, 4Ω, 20 Hz bis 20 kHz, 0,2% THD)

380 W × 1 (bei 14,4 V, 4Ω,

20 Hz bis 20 kHz, 0,8% THD)

190 W × 2 (bei 14,4 V, 2Ω,

20 Hz bis 20 kHz, 0,8% THD)

Lastimpedanz ....4 Ω (2 Ω bis 8 Ω zulässig) (Brückenanschluss: 4Ω bis 8Ω zulässig)

Frequenzgang .... 10 Hz bis 50 kHz (+0 dB, -1 dB)

Signal-Rauschabstand ..... 95 dB (IEC-A-Netz)

Verzerrung 0,03% (10 W, 1 kHz)

Trennung 70 dB (1 kHz)

Tiefpassfilter: Trennfrequenz ....80 Hz Trennsteilheit ....-12 dB/Okt

Bassverstärkung: Frequenz ....50 Hz Pegel ....0 dB/6 dB/12 dB

Verstärkungssteuerung: Cinch ....200 mV bis 6,5 V Lautsprecher ....0,8 V bis 26 V

Max. Eingangspegel / Impedanz: Cinch ....6,5 V / 22 kΩ Lautsprecher ....26 V / 90 kΩ

GM-3400T

Stromversorgung .... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem ...... Negativ

Stromaufnahme .... 15 A (bei kontinuierlicher Versorgung 4Ω)

Durchschnittlicher Stromverbrauch 4 A (4Ω für 2 Kanäle) 7,8 A (4Ω für einen Kanal)

Sicherung 25A × 1

Abmessungen (B × H × T) ..... 263 × 61 × 206 mm

Gewicht ....2 kg (Kabel für die Verkabelung nicht inbegriffen)

Max. Ausgangsleistung ..... 120 W × 2 (4Ω) / 350 W × 1 (4Ω)

Dauer-Ausgangsleistung ..... 60 W × 2 (bei 14,4 V, 4Ω, 20 Hz bis 20 kHz, 0,2% THD) 175 W × 1 (bei 14,4 V, 4Ω, 20 Hz bis 20 kHz, 0,8% THD) 85 W × 2 (bei 14,4 V, 2Ω, 20 Hz bis 20 kHz, 0,8% THD)

Lastimpedanz ....4 Ω (2 Ω bis 8 Ω zulässig) (Brückenanschluss: 4 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 50 kHz (+0 dB, -1 dB)

Signal-Rauschabstand ..... 95 dB (IEC-A-Netz)

Verzerrung 0,01% (10 W, 1 kHz)

Trennung 70 dB (1 kHz)

Tiefpassfilter: Trennfrequenz ....80 Hz Trennsteilheit ....-12 dB/Okt

Verstärkungssteuerung: Cinch .... 200 mV bis 6,5 V Lautsprecher .... 0,8 V bis 26 V

Max. Eingangspegel / Impedanz: Cinch ....6,5 V / 22 kΩ Lautsprecher ....26 V / 90 kΩ

Hinweise

• Änderungen der technischen Daten und des Designs vorbehalten.
• Der durchschnittliche Stromverbrauch entspricht bei Eingabe eines Audiosignals in etwa dem maximalen Stromverbrauch dieses Geräts. Verwenden Sie diesen Wert, um den Gesamtstromverbrauch mehrerer Leistungsverstärker zu berechnen.

Technische gegevens 78

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.de (oder www.pioneer.eu) .
