BEDIENUNGSANLEITUNG PRS-D800 PIONEER

BRÜCKBARER ZWEI-KANAL-LEISTUNGSVERSTÄRKER

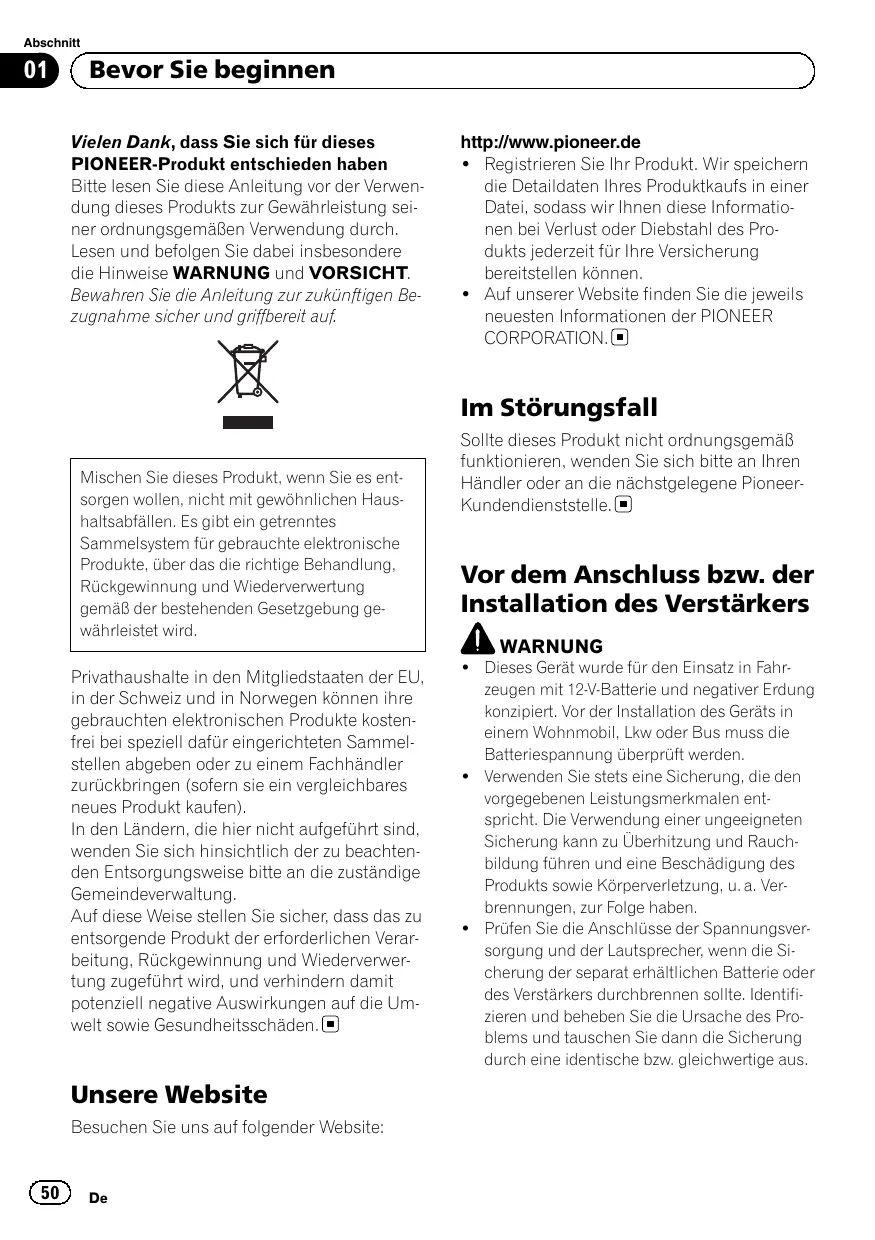

Bevor Sie beginnen Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben Bitte lesen Sie diese Anleitung vor der Verwendung dieses Produkts zur Gewährleistung seiner ordnungsgemäßen Verwendung durch. Lesen und befolgen Sie dabei insbesondere die Hinweise WARNUNG und VORSICHT. Bewahren Sie die Anleitung zur zukünftigen Bezugnahme sicher und griffbereit auf. http://www.pioneer.de ! Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können. ! Auf unserer Website finden Sie die jeweils neuesten Informationen der PIONEER CORPORATION. Im Störungsfall Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Sollte dieses Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an Ihren Händler oder an die nächstgelegene PioneerKundendienststelle. Vor dem Anschluss bzw. der Installation des Verstärkers WARNUNG Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden. Unsere Website Besuchen Sie uns auf folgender Website:

! Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Wohnmobil, Lkw oder Bus muss die Batteriespannung überprüft werden. ! Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben. ! Prüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache des Problems und tauschen Sie dann die Sicherung durch eine identische bzw. gleichwertige aus. Abschnitt Bevor Sie beginnen ! Die Ausgabe schaltet sich unter den nachfolgend beschriebenen Bedingungen auf stumm: — Wenn an die Lautsprecherausgangsklemme eine Gleichspannung angelegt wird. — Wenn sich die Lautsprecherausgangsklemme und das Lautsprecherkabel kurzschließen. — Wenn ein Fehler mit der internen Versorgungsspannung vorliegt. ! Die Betriebsanzeige erlischt und der Verstärker schaltet sich unter den nachfolgend beschriebenen Bedingungen aus: — Wenn die Temperatur im Inneren des Verstärkers zu hoch ist. — Wenn die Eingangsspannung unregelmäßig wird. Deutsch ! Dieses Gerät darf nicht mit Flüssigkeiten in Kontakt kommen. Dies könnte einen Stromschlag verursachen. Der Kontakt mit Flüssigkeiten kann darüber hinaus eine Beschädigung dieses Geräts, Rauchbildung und Überhitzung zur Folge haben. Zudem könnte sich die Oberfläche des Verstärkers und der angeschlossenen Lautsprecher erhitzen und dadurch leichte Verbrennungen verursachen. ! Bei Auftreten einer Funktionsstörung wird die Spannungsversorgung des Verstärkers unterbrochen, um eine Beeinträchtigung des Gerätebetriebs zu verhindern. Schalten Sie in diesem Fall das System aus und überprüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher. Wenden Sie sich an Ihren Händler, falls Sie die Fehlerursache nicht identifizieren können. ! Trennen Sie stets zuerst die Verbindung des negativen Pols * der Batterie, um jede Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden. ! Versuchen Sie nicht, dieses Gerät in seine Einzelteile zu zerlegen oder zu verändern, da dies zu Brand, Stromschlag oder anderen Störungen führen kann.

VORSICHT ! Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können. ! Die längere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann zur Entleerung der Fahrzeugbatterie führen. Zur Schutzfunktion Die Schutzfunktion aktiviert sich unter den nachfolgend beschriebenen Bedingungen. Wenn sich die Schutzfunktion einschaltet, erlischt die Betriebsanzeige und der Verstärker schaltet sich aus.

Einstellen des Geräts Die einzelnen Teile aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an. ! Wenn bei der Verwendung der Lautsprechereingänge zu viele Störgeräusche zu vernehmen sind, erhöhen Sie die Verstärkungssteuerung. ! Wenn Sie nur einen Eingang verwenden, stellen Sie die Verstärkungsregler für die Lautsprecherausgänge A und B auf dieselbe Position ein. Rechte Seite

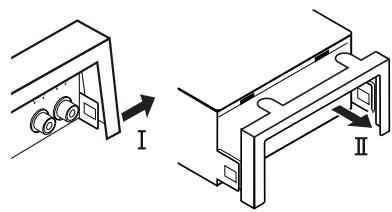

2 Klemmenabdeckung Entfernen Sie die Abdeckung, bevor Sie den Verstärker anschließen. Für detaillierte Informationen hierzu siehe Vor dem Anschluss des Verstärkers auf Seite 54. Frontseite

4 INPUT-Schalter (Eingang) Wählen Sie 2CH für einen Zweikanal-Eingang und 1CH für einen EinkanalEingang. Rückseite

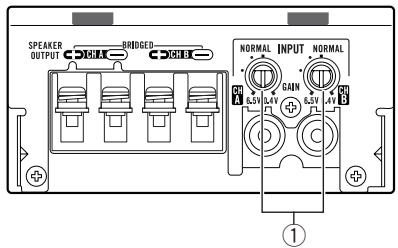

Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden. 1 GAIN-Steuerung (Verstärkung) Wenn der Ausgabepegel niedrig bleibt, auch wenn der Lautstärkepegel der Kfz-Stereoanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen höheren Pegel. ! Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder höher

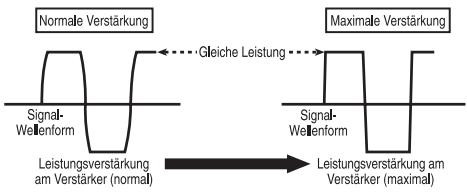

3 Betriebsanzeige Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr. Abschnitt Einstellen des Geräts Bedarfsgerechtes Einstellen der Verstärkung Beziehung zwischen der Verstärkung durch den Verstärker und der Ausgangsleistung des Hauptgeräts Das unsachgemäße Erhöhen der Verstärkung durch den Verstärker resultiert einfach in mehr Verzerrungen bei geringer Leistungssteigerung. Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel unter Verwendung der Verstärkungsreglung des Verstärkers Die Signalwellenform wird bei hohem Ausgabepegel verzerrt. Wenn Sie die Verstärkung durch den Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt. Deutsch ! Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund eines zu hohen Ausgabepegels, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse. ! Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts reduziert wird. ! Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungsregler hinweisen. Zur Gewährleistung einer kontinuierlichen Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts stellen Sie die Verstärkungsreglung des Verstärkers auf einen geeigneten Pegel für den maximalen Preout-Ausgabepegel des Hauptgeräts ein, sodass die Lautstärke beibehalten werden und ein zu hoher Ausgabepegel kontrolliert werden kann. ! Trotz richtiger Lautstärke- und Verstärkungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe des Geräts. In diesem Fall sollten Sie sich an eine autorisierte Pioneer-Kundendienststelle in Ihrer Nähe wenden.

Verstärkungsreglung für dieses Gerät Die obige Abbildung zeigt die Verstärkungseinstellung NORMAL.

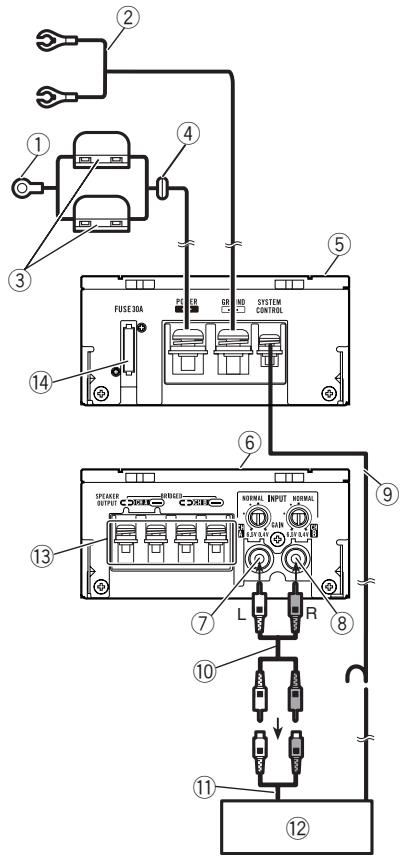

Anschließen der Geräte Anschlussschema

9 Kabel der Systemfernbedienung (als Sonderzubehör erhältlich) Verbinden Sie den Klemmenstecker dieses Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage. Die Klemmenbuchse kann mit der Automatikantennenrelais-Steuerklemme verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über die Zündung mit der Stromklemme. a Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich) Anweisungen zum Verwenden des Cinch-Eingangs finden Sie im nachfolgenden Abschnitt. Siehe Verbinden der Lautsprecher und des Cinch-Eingangs auf Seite 56. b Externer Ausgang c Kfz-Stereoanlage mit Cinch-Ausgängen (als Sonderzubehör erhältlich) d Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Verbinden der Lautsprecher und des Cinch-Eingangs auf Seite 56. e Sicherung (30 A)

Vor dem Anschluss des Verstärkers

1 Kabel der roten Spezialbatterie RD-223 (als Sonderzubehör erhältlich) Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol (+) der Batterie an. 2 Erdungskabel (schwarz) RD-223 (als Sonderzubehör erhältlich) Verbinden Sie das Erdungskabel mit einem Metallkörper oder -gehäuse. 3 Sicherung (30 A) × 2 4 Durchführungsdichtung 5 Linke Seite 6 Rechte Seite 7 Cinch-Eingang A 8 Cinch-Eingang B

WARNUNG ! Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Kabel sollten Sie Kabelabschnitte, die mit Metallteilen in Berührung kommen, mit Klebeband umwickeln. ! Durchtrennen Sie niemals die Isolierung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Das Kabel hat eine begrenzte Stromkapazität. VORSICHT ! Kürzen Sie die Kabel nicht, da dies eine Funktionsstörung der Schutzschaltung zur Folge haben kann. ! Nehmen Sie niemals eine direkte Erdung der Lautsprecherkabel vor und gruppieren Sie keinesfalls die negativen (*) Leitungsdrähte mehrerer Lautsprecher. Abschnitt Anschließen der Geräte ! Wenn das Systemfernbedienungskabel des Verstärkers über die Zündung (12 V Gleichspannung) mit der Stromklemme verbunden wird, bleibt der Verstärker unabhängig davon, ob die Kfz-Stereoanlage ein- oder ausgeschaltet ist, mit der Zündung eingeschaltet. Dies kann bei ausgeschaltetem oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen. ! Installieren und verlegen Sie das separat erhältliche Batteriekabel möglichst weit von den Lautsprecherkabeln entfernt. Installieren und verlegen Sie das separat erhältliche Batteriekabel, das Erdungskabel, die Lautsprecherkabel und den Verstärker möglichst weit von der Antenne, vom Antennenkabel und vom Tuner entfernt. ! Verlegen Sie keine Kabel in Bereichen, die sich erwärmen, wie z. B. in der Nähe von Heizöffnungen. Hitze kann zu einer Beschädigung der Isolierung führen und dadurch einen Kurzschluss über die Karosserie verursachen. Abnehmen der Klemmenabdeckung Bevor Sie den Verstärker anschließen und installieren, müssen Sie die Abdeckung entfernen.

Wiederanbringen der Klemmenabdeckung 1 Befestigen Sie die Abdeckung wie in der unten stehenden Abbildung angezeigt, wenn die Klemmenabdeckung beiseite geschoben wurde. 2 Drücken Sie auf die oberen Seitenbereiche der Klemmenabdeckung, um sicherzustellen, dass die Abdeckung fest an diesem Gerät angebracht wurde. 3 Drücken Sie auf die unteren Seitenbereiche der Klemmenabdeckung. Stellen Sie sicher, dass der Haken der Klemmenabdeckung fest in dieses Gerät eingerastet ist. Entnehmen Sie detaillierte Informationen der Abbildung. 1 Schieben Sie die Klemmenabdeckung nach außen (M) und ziehen Sie sie in Ihre Richtung (N). Deutsch Zum Überbrückungsmodus

Anschließen der Geräte Die Lautsprecherimpedanz beträgt max. 4 W. Bitte sorgfältig überprüfen. Ein nicht ordnungsgemäßer Anschluss an den Verstärker kann eine Betriebsstörung oder Körperverletzungen aufgrund einer Verbrennung wegen Überhitzung zur Folge haben. Für den Überbrückungsmodus mit einem Zweikanal-Verstärker mit 4-W-Last sind entweder zwei 8W-Lautsprecher parallel zu schalten, links + und rechts * (Schema A), oder es ist ein einzelner 4W-Lautsprecher zu verwenden. Für andere Verstärker halten Sie sich an das an der Rückseite dargestellte Anschlussschema zum Überbrücken der Lautsprecherausgänge: Zwei 8-W-Lautsprecher in Parallelschaltung für 4-W-Last oder ein einzelner 4-W-Lautsprecher pro Kanal. Wenden Sie sich bei weiteren Fragen an Ihren örtlichen Pioneer-Händler oder den Kundendienst. Verbinden der Lautsprecher und des Cinch-Eingangs Der Cinch-Eingangsmodus kann auf 2-Kanal (Stereo) oder 1-Kanal (Mono) eingestellt werden. Die unten stehenden Abbildungen zeigen Anschlussbeispiele. Verbinden Sie die Lautsprecherkabel und den Cinch-Eingang entsprechend des notwendigen Modus. Zwei-Kanal-Eingang (Stereo) Beim Anschluss von zwei Lautsprechern (links und rechts)

Zur geeigneten Lautsprecherspezifikation Stellen Sie sicher, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls besteht ein Risiko von Feuer, Rauchentwicklung oder Beschädigung. Die Lautsprecherimpedanz beträgt 2 W bis 8 W für Stereoanschlüsse bzw. 4 W bis 8 W für Monound andere Brückenanschlüsse. Subwoofer Lautsprecherkanal Strom Zweikanal-Ausgang Eingangsnennleistung: Min. 125 W 1-Kanal-Ausgang Eingangsnennleistung: Min. 300 W

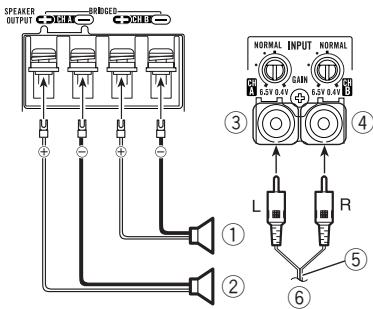

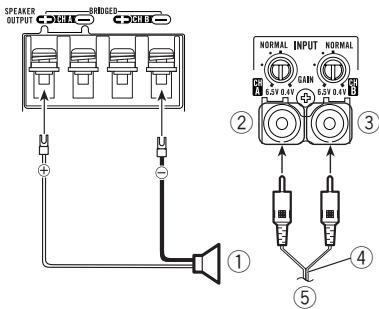

Strom Zweikanal-Ausgang Max. Eingangsleistung: Min. 250 W 1-Kanal-Ausgang Max. Eingangsleistung: Min. 600 W Zwei-Kanal-Eingang (Stereo) Beim Anschluss eines Lautsprechers (Brücke)

1 Lautsprecherausgang 2 Cinch-Eingang A

Lautsprecherausgang (Rechts) Lautsprecherausgang (Links) Cinch-Eingang A Cinch-Eingang B Cinch-Kabel (als Sonderzubehör erhältlich) Von der Kfz-Stereoanlage (Cinch-Ausgang) Anderer Lautsprecher als Subwoofer Lautsprecherkanal

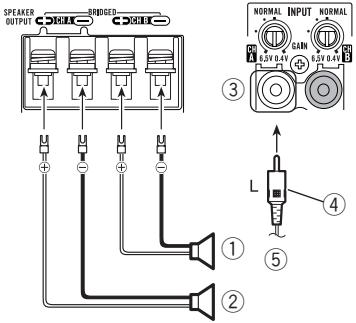

Abschnitt Anschließen der Geräte 3 Cinch-Eingang B 4 Cinch-Kabel (als Sonderzubehör erhältlich) 5 Von der Kfz-Stereoanlage (Cinch-Ausgang) Ein-Kanal-Eingang (Mono) Beim Anschluss zweier Lautsprechers (vorn links und hinten rechts) ! Setzen Sie den INPUT-Schalter (Eingang) in die Position 1CH. ! Audiosignale vom Cinch-Eingang A werden über die Lautsprecher ausgegeben.

Anschließen der Stromklemme Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (als Sonderzubehör erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol + der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie. WARNUNG

Wenn das Batteriekabel nicht sicher mit Hilfe der Klemmenschrauben an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Verletzungen, u. a. von leichten Verbrennungen.

1 Führen Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere. Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol (+) der Batterie an.

Vorderer Lautsprecherausgang (links) Hecklautsprecherausgang (links) Cinch-Eingang A Cinch-Kabel (als Sonderzubehör erhältlich) Von der Kfz-Stereoanlage (Cinch-Ausgang)

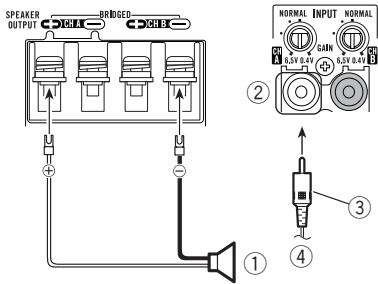

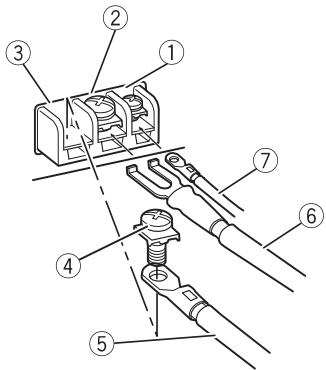

Positiver Pol (+) Motorraum Fahrzeuginnenraum Sicherung (30 A) × 2 Führen Sie die O-Ring-Gummidichtung in die Karosserie ein. 6 Bohren Sie ein 14-mm-Loch in die Karosserie. Deutsch Ein-Kanal-Eingang (Mono) Beim Anschluss eines Lautsprechers (Brücke) ! Setzen Sie den INPUT-Schalter (Eingang) in die Position 1CH. 2 Schließen Sie die Kabel an die Klemmen an. Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

Lautsprecherausgang Cinch-Eingang A Cinch-Kabel (als Sonderzubehör erhältlich) Von der Kfz-Stereoanlage (Cinch-Ausgang)

Anschließen der Geräte 1 Kabelschuh (als Sonderzubehör erhältlich) 2 Lautsprecherkabel 3 Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an. Befestigen Sie die Lautsprecherkabel sicher mit Hilfe der Klemmenschrauben.

Klemme der Systemfernbedienung Erdungsklemme Stromklemme Klemmenschrauben Batteriekabel Erdungskabel Kabel der Systemfernbedienung Anschließen der Lautsprecherausgangsklemmen 1 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10 mm der Enden des Lautsprecherkabels freizulegen und verdrillen Sie dann die Drähte. Verdrillung 2 Bringen Sie Kabelschuhe an den Kabelenden an. Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

1 Klemmenschrauben 2 Lautsprecherkabel 3 Lautsprecherausgangsklemmen Abschnitt Installation Vor der Installation des Verstärkers

Deutsch ! Um eine ordnungsgemäße Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, könnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann. ! Nehmen Sie keine Installation an folgenden Stellen vor: — Stellen, an denen der Fahrer oder die Bei-/ Mitfahrer bei einem plötzlichen Halt des Fahrzeugs verletzt werden könnten. — Stellen, an denen das Gerät den Fahrer behindern könnte, z. B. auf dem Boden vor dem Fahrersitz. ! Bringen Sie Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Dies ist wichtig, um das Durchtrennen von Kabeln durch Vibrationen des Fahrzeugs zu verhindern, da dies in einem Brand resultieren könnte. ! Stellen Sie sicher, dass Kabel nicht in den Gleitmechanismus der Sitze geraten oder die Beine einer sich im Fahrzeug befindlichen Person berühren, da anderenfalls die Gefahr eines Kurzschlusses besteht. ! Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass keine Teile hinter dem Blech liegen und alle Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/ Bremsleitung, Verkabelung) vor einer Beschädigung geschützt sind. — Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab. Installieren Sie den Verstärker immer auf einer ebenen Fläche. Installieren Sie den Verstärker nicht auf einer gekrümmten Fläche oder einer Fläche mit Erhebungen. Andernfalls könnten Funktionsstörungen auftreten. Verhindern Sie beim Installieren des Verstärkers, dass Teile wie zum Beispiel lose Schrauben zwischen dem Verstärker und dem Fahrzeug eingeschlossen werden. Andernfalls könnten Funktionsstörungen auftreten. Die Schutzfunktion aktiviert sich möglicherweise, um den Verstärker vor Überhitzung zu schützen, welche aufgrund einer Installation an Orten mit unzureichender Wärmeabfuhr oder bei fortwährender Verwendung mit einem hohen Pegel etc. auftreten kann. In diesem Fall schaltet sich der Verstärker aus und bleibt so lange ausgeschaltet, bis er auf eine festgelegte Temperatur abgekühlt ist. Der beste Installationsort ist vom jeweiligen Fahrzeugmodell abhängig. Bringen Sie den Verstärker sicher an einer ausreichend steifen Stelle an. Nehmen Sie zunächst nur temporäre Anschlüsse vor und prüfen Sie diese, um einen ordnungsgemäßen Betrieb des Verstärkers und des Systems sicherzustellen. Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenheber und Werkzeuge problemlos entnommen werden können. Achten Sie darauf, das Gerät beim Tragen in der Mitte festzuhalten. Wenn das Gerät an der Klemmenabdeckung gehoben wird, kann sich diese lösen und das Gerät herunterfallen und Verletzungen verursachen. VORSICHT ! Um eine ordnungsgemäße Wärmeableitung für den Verstärker zu gewährleisten, ist bei der Installation auf Folgendes zu achten: — Sorgen Sie für ausreichend Freiraum über dem Verstärker, um eine ordnungsgemäße Lüftung zu gewährleisten.

Abschnitt Installation

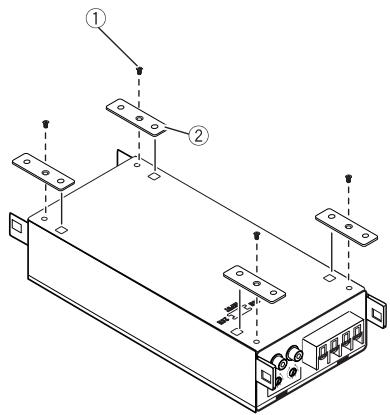

Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie 1 Befestigen Sie die Klammern an der Unterseite des Geräts. 1 Schrauben (3 × 8 mm) 2 Montageklammer

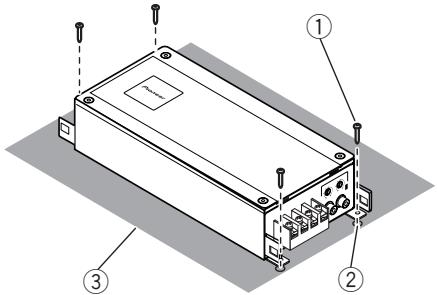

Installieren Sie dieses Gerät.

1 Blechschrauben (4 mm × 18 mm) 2 Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm. 3 Fußmatte oder Karosserie

Anhang Zusätzliche Informationen Technische Daten Deutsch Stromversorgung ..................... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem ......................... Negativ Stromaufnahme ....................... 23 A (bei kontinuierlicher Versorgung 4 W) Durchschnittliche Stromaufnahme ..................................................... 6,4 A (4 W für zwei Kanäle) 4,1 A (4 W für einen Kanal) 8 A (2 W für zwei Kanäle) Sicherung ................................... 30 A Abmessungen (B × H × T) ..................................................... 255 mm × 50 mm × 104 mm Gewicht ........................................ 1,6 kg Max. Ausgangsleistung ....... 250 W × 2 (bei 14,4 V, 4 W, 2Kanal) / 600 W × 1 (bei 14,4 V, 4 W, 1-Kanal GEBRÜCKT) Dauerausgangsleistung ....... 125 W × 2 (bei 14,4 V, 4 W, 20 Hz bis 20 kHz, ≦ 0,8 % THD) 300 W × 1 (bei 14,4 V, 4 W GEBRÜCKT 1 kHz, ≦ 0,8 % THD) 150 W × 2 (bei 14,4 V, 2 W, 1 kHz, ≦ 0,8 % THD) Lastimpedanz ............................ 4 W (2 W bis 8 W zulässig) Frequenzgang ........................... 10 Hz bis 30 kHz (+0 dB, –3 dB) Signal-Rauschabstand ......... 105 dB (IEC-A-Netz) Verzerrung .................................. 0,004 % (4 W, 1 kHz) Trennung ..................................... 70 dB (10 W, 1 kHz) 65 dB (10 W, 100 Hz bis 10 kHz) Verstärkungsregler ................. 400 mV bis 6,5 V Maximaler Eingangspegel / Impedanz: Cinch ................................... 6,5 V / 22 kW Hinweise ! Änderungen der technischen Daten und des Designs vorbehalten. ! Die durchschnittliche Stromaufnahme entspricht nahezu der maximalen Stromaufnahme dieses Geräts bei Eingabe eines Audiosignals. Verwenden Sie diesen Wert zum Ermitteln der Gesamtstromaufnahme mehrerer Leistungsverstärker.
