GEBRUIKSAANWIJZING PRS-D800 PIONEER

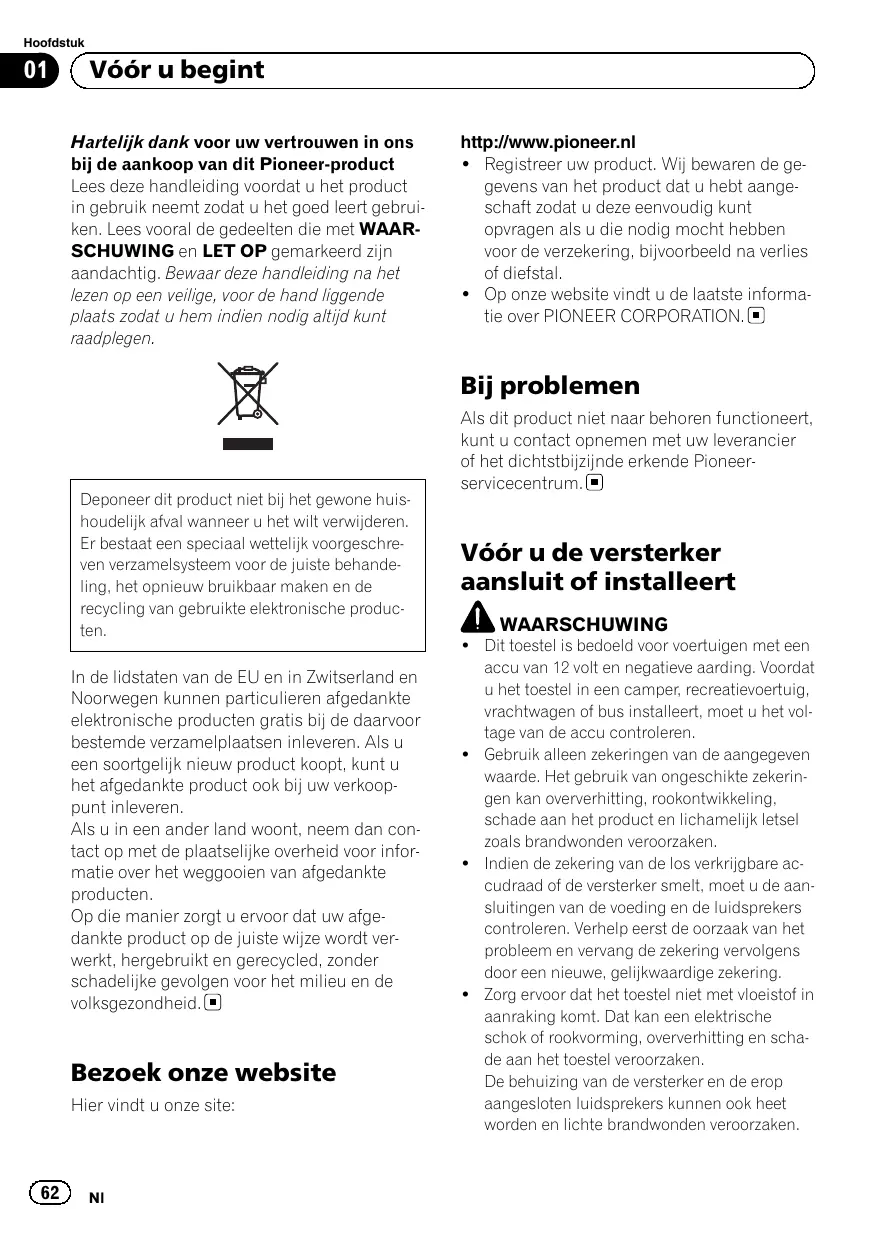

Vóór u begint Hartelijk dank voor uw vertrouwen in ons bij de aankoop van dit Pioneer-product Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u hem indien nodig altijd kunt raadplegen. http://www.pioneer.nl ! Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal. ! Op onze website vindt u de laatste informatie over PIONEER CORPORATION. Bij problemen Als dit product niet naar behoren functioneert, kunt u contact opnemen met uw leverancier of het dichtstbijzijnde erkende Pioneerservicecentrum. Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. Bezoek onze website Hier vindt u onze site:

Vóór u de versterker aansluit of installeert WAARSCHUWING ! Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controleren. ! Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken. ! Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluitingen van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en vervang de zekering vervolgens door een nieuwe, gelijkwaardige zekering. ! Zorg ervoor dat het toestel niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken. De behuizing van de versterker en de erop aangesloten luidsprekers kunnen ook heet worden en lichte brandwonden veroorzaken. Hoofdstuk Vóór u begint

! Bij een storing wordt de stroomvoorziening naar de versterker afgesneden om schade te voorkomen. Schakel als dat gebeurt het systeem uit en controleer de stroomvoorziening en de luidsprekeraansluitingen. Als u de oorzaak van het probleem niet zelf kunt bepalen, neemt u contact op met uw leverancier. ! Ontkoppel altijd eerst de negatieve * pool van de accu om een elektrische schok of kortsluiting te voorkomen tijdens de installatie. ! Probeer niet het toestel uit elkaar te halen of te wijzigen. Daardoor kunt u brand, een elektrische schok of andere storingen veroorzaken. LET OP ! Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen. ! Langdurig gebruik van het audiosysteem kan de accu uitputten wanneer de motor is uitgeschakeld of stationair draait. Informatie over de beveiligingsfunctie Nederlands In de volgende gevallen treedt de beveiligingsfunctie in werking. Als deze ingeschakeld wordt, gaan het voedingslampje en de versterker uit. ! In de volgende gevallen wordt het uitgangssignaal gedempt: — Als er gelijkspanning wordt gezet op de luidsprekeruitgang. — Als er kortsluiting optreedt tussen de luidsprekeruitgang en de luidsprekerkabel. — Als er een fout optreedt in de interne voedingsspanning. ! In de volgende gevallen gaat het voedingslampje uit en wordt de versterker uitgeschakeld: — Als de temperatuur in de versterker te hoog oploopt. — Als de ingangsspanning onregelmatig is.

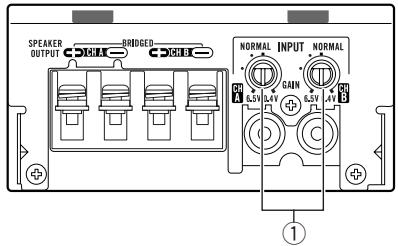

Het toestel installeren ! Als er te veel ruis klinkt wanneer de luidsprekeringangen gebruikt worden, draait u de regelknoppen hoger. ! Als u maar één ingang gebruikt, zet u de regelknoppen voor luidsprekeruitgangen A en B op dezelfde waarde. Wat is wat Rechterzijde 2 Deksel van het aansluitingenblok Verwijder het deksel voordat u de versterker aansluit. Raadpleeg voor meer informatie Vóór u de versterker aansluit op bladzijde 66.

3 Voedingslampje Het voedingslampje brandt wanneer de voeding is ingeschakeld (ON). Voorzijde 4 INPUT-schakelaar (ingang) Selecteer 2CH voor een tweekanaalsingang en 1CH voor een éénkanaalsingang.

Gebruik indien nodig een platte schroevendraaier om de schakelaar te verzetten. 1 GAIN-regelknoppen (versterkingsfactor) Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknoppen lager. Als het geluid vervormd wordt wanneer de autoradio luider wordt gezet, zet u de regelknoppen hoger. ! Voor gebruik met een autoradiosysteem met RCA (standaarduitgang van 500 mV) stelt u de knoppen af op NORMAL. Voor gebruik met een Pioneer-autoradiosysteem met RCA en een maximale uitgangsspanning van 4 V of hoger, stemt u het niveau af op de uitgang van de autoradio.

Hoofdstuk Het toestel installeren De versterkingsfactor correct instellen ! Een correcte instelling van de versterkingsfactor beschermt het toestel en/of de luidsprekers tegen storing door een te hoog uitgangsniveau, onjuist gebruik of een verkeerde aansluiting. ! Als het geluidsniveau enz. te hoog wordt, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal wordt weer doorgelaten wanneer het volume op het hoofdtoestel daalt. ! Onderbrekingen in de geluidsweergave kunnen erop duiden dat de versterkingsfactor niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor van de versterker aanpassen aan het maximale preoutuitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal wordt voorkomen. ! Het kan gebeuren dat het geluid toch wordt afgebroken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer. De gain-regelknop op dit toestel

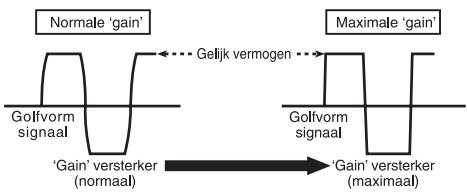

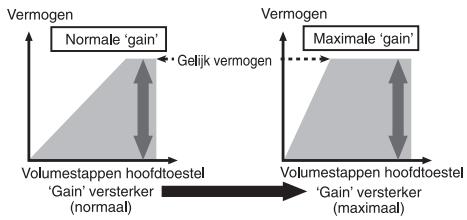

Verband tussen de versterkingsfactor van de versterker en het uitgangsvermogen van het hoofdtoestel Een onjuiste verhoging van de versterkingsfactor van de versterker resulteert slechts in meer vervorming en weinig vermogenstoename. Golfvormig signaal bij hoog uitgangsvolume met versterkingsregeling voor de versterker De golfvorm wordt vervormd bij een hoog uitgangsniveau. Het vermogen wijzigt nauwelijks als u de versterkingsfactor van de versterker verhoogt. Nederlands Op de afbeelding hierboven ziet u de instelling NORMAL.

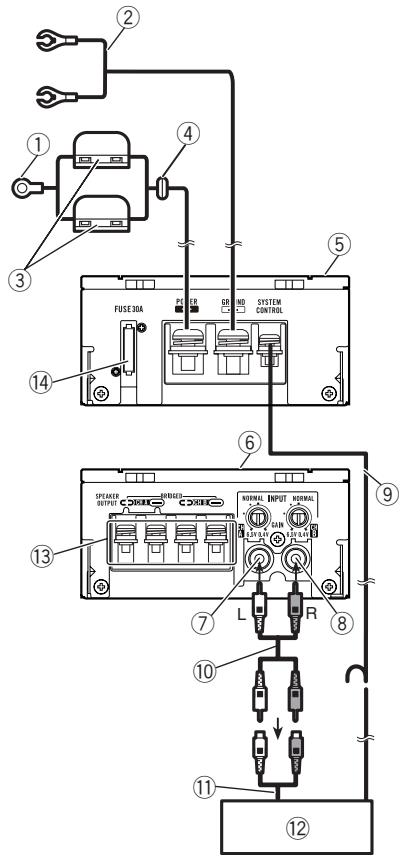

De toestellen aansluiten Aansluitschema

1 Speciale rode accukabel RD-223 (apart verkrijgbaar) Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accuaansluitpunt op de versterker met de positieve (+) accupool. 2 Aardkabel (zwart) RD-223 (apart verkrijgbaar) Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis. 3 Zekering (30 A) × 2 4 Doorvoerring 5 Linkerzijde 6 Rechterzijde 7 RCA-ingang A

8 RCA-ingang B 9 Kabel van systeemafstandsbediening (apart verkrijgbaar) Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio. Het vrouwelijke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio niet is voorzien van een aansluiting voor de systeemafstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voedingsaansluiting. a Aansluitkabel met RCA-stekkers (apart verkrijgbaar) Raadpleeg het volgende gedeelte voor instructies over het aansluiten van de RCA-ingang: De luidsprekers en de RCA-ingang aansluiten op bladzijde 68. b Externe uitgang c Autoradio met RCA-uitgangen (apart verkrijgbaar) d Luidsprekeraansluitingen Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg De luidsprekers en de RCA-ingang aansluiten op bladzijde 68. e Zekering (30 A) Vóór u de versterker aansluit WAARSCHUWING ! Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Wikkel kabels die tegen metalen onderdelen liggen ter bescherming in met tape. ! Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt. LET OP ! U mag kabels nooit inkorten omdat daardoor storing kan optreden in het beveiligingscircuit. Hoofdstuk De toestellen aansluiten ! Luidsprekerkabels mogen niet rechtstreeks worden geaard. Negatieve (*) fasedraden van verschillende luidsprekers mogen niet samen worden gebundeld. ! Als de systeemafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijkstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wanneer de motor uit staat of stationair draait. ! Installeer de apart verkrijgbare accukabel zo ver mogelijk van de luidsprekerkabels. Installeer de apart verkrijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zelf zo ver mogelijk van de antenne, de antennekabel en de tuner. ! Trek de kabels niet door zones die warm worden, bijvoorbeeld langs een verwarmingsrooster. Door de warmte kan de isolatie worden beschadigd, wat kan leiden tot kortsluiting naar de carrosserie.

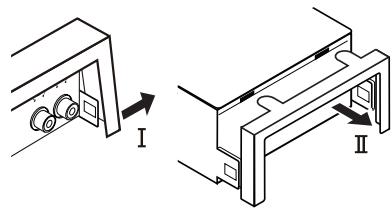

Het deksel van het aansluitingenblok terugplaatsen 1 Bevestig het deksel op het open aansluitingenblok zoals in de illustratie wordt getoond. 2 Druk op de bovenkant van het deksel en vergewis u ervan dat het goed op het toestel bevestigd is. 3 Druk op de onderkant van het deksel. Vergewis u ervan dat de haak op het deksel stevig in het toestel geplaatst is. Zie de illustratie voor details. Het deksel van het aansluitingenblok verwijderen Verwijder het deksel van het aansluitingenblok voordat u de versterker aansluit en installeert. 1 Schuif het deksel naar buiten (M) en trek het naar u toe (N). Informatie over de brugschakeling Nederlands De maximale luidsprekerimpedantie bedraagt 4 W. Controleer dit zorgvuldig. Een foutieve aansluiting op de versterker kan storingen of lichamelijk letsel (brandwonden door oververhitting) veroorzaken.

De toestellen aansluiten Voor een brugschakeling voor een 2-kanaalsversterker met een belasting van 4 W sluit u ofwel twee luidsprekers van 8 W parallel aan, met links + en rechts * (zie schema A), ofwel gebruikt u één 4 W-luidspreker. Voor andere versterkers volgt u het volgende aansluitschema voor brugschakelingen: twee luidsprekers van 8 W parallel geschakeld voor een belasting van 4 W of één luidspreker van 4 W per kanaal. Voor meer inlichtingen kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst. In de volgende schema’s ziet u aansluitvoorbeelden. Sluit de luidsprekerdraden en de RCA-ingang aan volgens de gebruikte stand. Tweekanaalsingang (stereo) Twee luidsprekers aansluiten (links en rechts)

Luidsprekerspecificaties De gebruikte luidsprekers moeten aan de volgende vereisten voldoen, anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 W tot 8 W voor een stereoaansluiting, of 4 W tot 8 W voor mono of een andere brugschakeling. Subwoofer Luidsprekerkanaal Vermogen 2-kanaalsuitgang Nominale ingang: Min. 125 W 1-kanaalsuitgang Nominale ingang: Min. 300 W

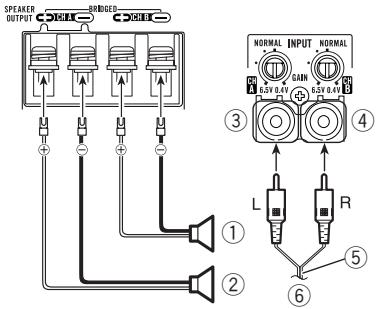

Vermogen 2-kanaalsuitgang Maximale ingang: Min. 250 W 1-kanaalsuitgang Maximale ingang: Min. 600 W De luidsprekers en de RCAingang aansluiten De RCA-ingang kan in een tweekanaals (stereo) of éénkanaals (mono) stand gebruikt worden.

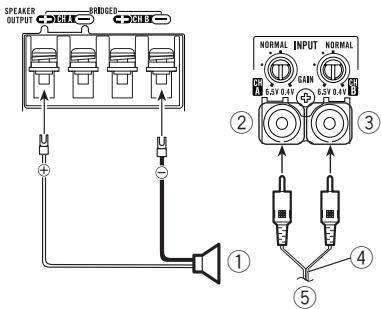

Luidsprekeruitgang (rechts) Luidsprekeruitgang (links) RCA-ingang A RCA-ingang B RCA-kabel (los verkrijgbaar) Vanuit autoradio (RCA-uitgang) Tweekanaalsingang (stereo) Een luidspreker aansluiten (brug) Andere dan de subwoofer Luidsprekerkanaal

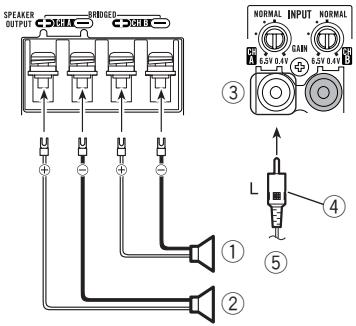

Luidsprekeruitgang RCA-ingang A RCA-ingang B RCA-kabel (los verkrijgbaar) Vanuit autoradio (RCA-uitgang) Hoofdstuk De toestellen aansluiten Eenkanaalsingang (mono) Twee luidsprekers aansluiten (links voor en links achter) ! Schuif schakelaar INPUT (ingang) naar de positie 1CH. ! Audio van RCA-ingang A wordt weergegeven via de luidsprekers.

De voedingsaansluiting verbinden Aanbevolen wordt gebruik te maken van de speciale rode accu- en aardkabels RD-223 (afzonderlijk verkrijgbaar). Sluit de accukabel rechtstreeks aan op de positieve (+) pool van de accu van het voertuig, en de aardkabel op de carrosserie.

1 Trek de accukabel vanuit het motorcompartiment door naar het voertuiginterieur. Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accuaansluitpunt op de versterker met de positieve (+) accupool.

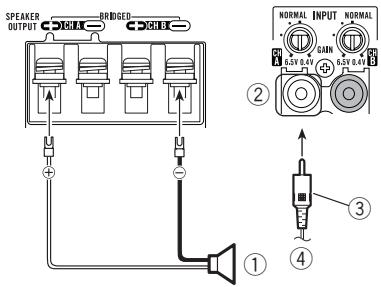

Indien de accukabel niet goed (met de aansluitschroeven) wordt aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden. Uitgang luidspreker voor (links) Uitgang luidspreker achter (links) RCA-ingang A RCA-kabel (los verkrijgbaar) Vanuit autoradio (RCA-uitgang) Eenkanaalsingang (mono) Een luidspreker aansluiten (brug) ! Schuif schakelaar INPUT (ingang) naar de positie 1CH.

Luidsprekeruitgang RCA-ingang A RCA-kabel (los verkrijgbaar) Vanuit autoradio (RCA-uitgang) Positieve (+) pool Motorcompartiment Voertuiginterieur Zekering (30 A) × 2 Plaats de rubberen doorvoerring in de carrosserie van het voertuig. 6 Boor een opening van 14 mm in de carrosserie. Nederlands

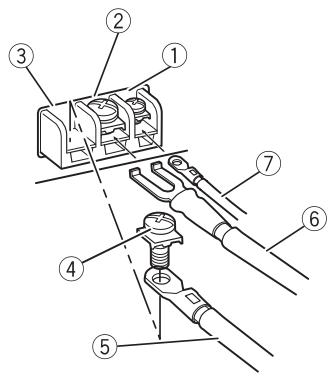

2 Sluit de kabels aan. Schroef de kabels stevig vast.

De toestellen aansluiten 1 Verbindingslip (los verkrijgbaar) 2 Luidsprekerkabel 3 Sluit de luidsprekerkabels op de luidsprekeruitgangen aan. Schroef de luidsprekerkabels stevig vast.

Aansluiting systeemafstandsbediening Aardaansluiting Voedingsaansluiting Aansluitschroeven Accukabel Aardkabel Kabel systeemafstandsbediening De luidsprekeraansluitingen 1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg ongeveer 10 mm kabel bloot en vervlecht het uiteinde. Vervlechten 2 Bevestig verbindingslippen aan de kabeluiteinden. Gebruik een tang om de lippen stevig op de kabels vast te zetten.

1 Aansluitschroeven 2 Luidsprekerkabel 3 Luidsprekeraansluitingen Hoofdstuk Installatie Vóór u de versterker installeert WAARSCHUWING ! Voor een correcte installatie moet u de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde kunnen het binnenwerk van de versterker beschadigen of los raken en de versterker alle dienst doen weigeren. ! Installeer het toestel niet: — op plaatsen waar de bestuurder of passagiers erdoor verwond kunnen raken wanneer het voertuig plotseling stopt. — op plaatsen waar het de bestuurder kan hinderen, bijvoorbeeld op de vloer bij de bestuurdersplaats. ! Plaats zelftappende schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk omdat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken. ! Let erop dat de kabels niet vast kunnen komen te zitten in de stoelrails of een lichaamsdeel van een inzittende kunnen raken. Dit kan kortsluiting veroorzaken. ! Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en belangrijke onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

! Let er bij het installeren van de versterker op dat er geen onderdelen (zoals extra schroeven) tussen het toestel en het voertuig ingeklemd raken. Dat kan storing veroorzaken. ! De beveiligingsfunctie kan in werking treden om de versterker te beschermen tegen oververhitting wanneer het toestel door zijn opstelling of door zware belasting enz. te warm wordt. Als dat gebeurt, wordt de versterker automatisch uitgeschakeld tot deze voldoende afgekoeld is. ! De optimale installatieplek verschilt van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is. ! Maak eerst tijdelijke verbindingen en controleer of de versterker en het audiosysteem goed functioneren. ! Controleer, nadat u de versterker hebt geïnstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zijn. ! Houd het toestel in het midden vast wanneer u het in de hand neemt. Als u het bij het deksel van het aansluitblok vasthoudt, kan dat loskomen en kan het toestel vallen en uzelf of iemand anders verwonden. Nederlands LET OP ! Let tijdens de installatie op de volgende punten om te zorgen dat de versterker voldoende warmte kan afgeven: — Laat voldoende ventilatieruimte vrij boven de versterker. — Leg geen mat of ander materiaal over de versterker. ! Installeer de versterker altijd op een vlak oppervlak. Installeer de versterker niet op een oppervlak dat niet effen is of uitsteeksels heeft omdat dat tot storing kan leiden.

Hoofdstuk Installatie

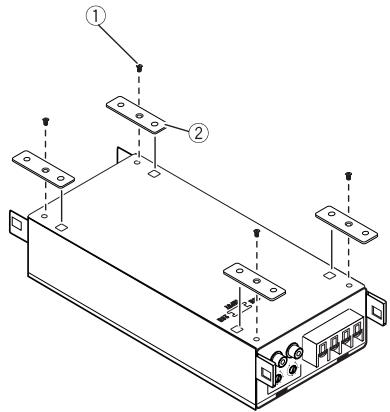

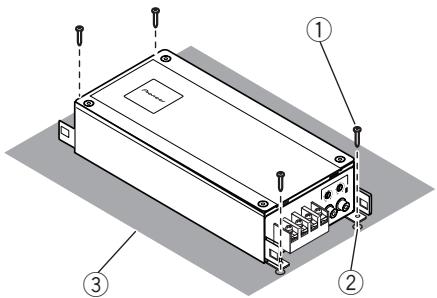

Voorbeeld van een installatie op de vloermat of het chassis 1 Installeer de beugels aan de onderzijde van het toestel. 1 Schroeven (3 mm × 8 mm) 2 Bevestigingsklem

Installeer het toestel.

1 Zelftappende schroeven (4 mm × 18 mm) 2 Boor een gat met een diameter van 2,5 mm 3 Vloermat of chassis

Aanhangsel Aanvullende informatie Technische gegevens Spanningsbron ......................... 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar) Aarding ......................................... Negatief Stroomverbruik ......................... 23 A (bij continuvermogen, 4 W) Gemiddelde stroomafname ..................................................... 6,4 A (4 W voor twee kanalen) 4,1 A (4 W voor een kanaal) 8 A (2 W voor twee kanalen) Zekering ....................................... 30 A Afmetingen (B × H × D) ..... 255 mm × 50 mm × 104 mm Gewicht ........................................ 1,6 kg Maximaal uitgangsvermogen ..................................................... 250 W × 2 (bij 14,4 V, 4 W, 2 kan.) / 600 W × 1 (bij 14,4 V, 4 W, 1-kan. BRIDGE) Continu uitgangsvermogen ..................................................... 125 W × 2 (bij 14,4 V, 4 W, 20 Hz tot 20 kHz, ≦ 0,8% THD) 300 W × 1 (bij 14,4 V, 4 W BRIDGE 1 kHz, ≦ 0,8% THD) 150 W × 2 (bij 14,4 V, 2 W, 1 kHz, ≦ 0,8% THD) Belastingsimpedantie ........... 4 W (2 W tot 8 W toegestaan) Frequentierespons .................. 10 Hz tot 30 kHz (+0 dB, –3 dB) Signaal-tot-ruisverhouding ..................................................... 105 dB (IEC-A-netwerk) Vervorming ................................. 0,004% (4 W, 1 kHz) Scheiding .................................... 70 dB (10 W, 1 kHz) 65 dB (10 W, 100 Hz tot 10 kHz) Versterkingsregeling .............. 400 mV tot 6,5 V Maximaal ingangsniveau / impedantie: RCA ...................................... 6,5 V / 22 kW Nederlands Opmerkingen ! Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. ! De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanneer een geluidssignaal wordt ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers.
