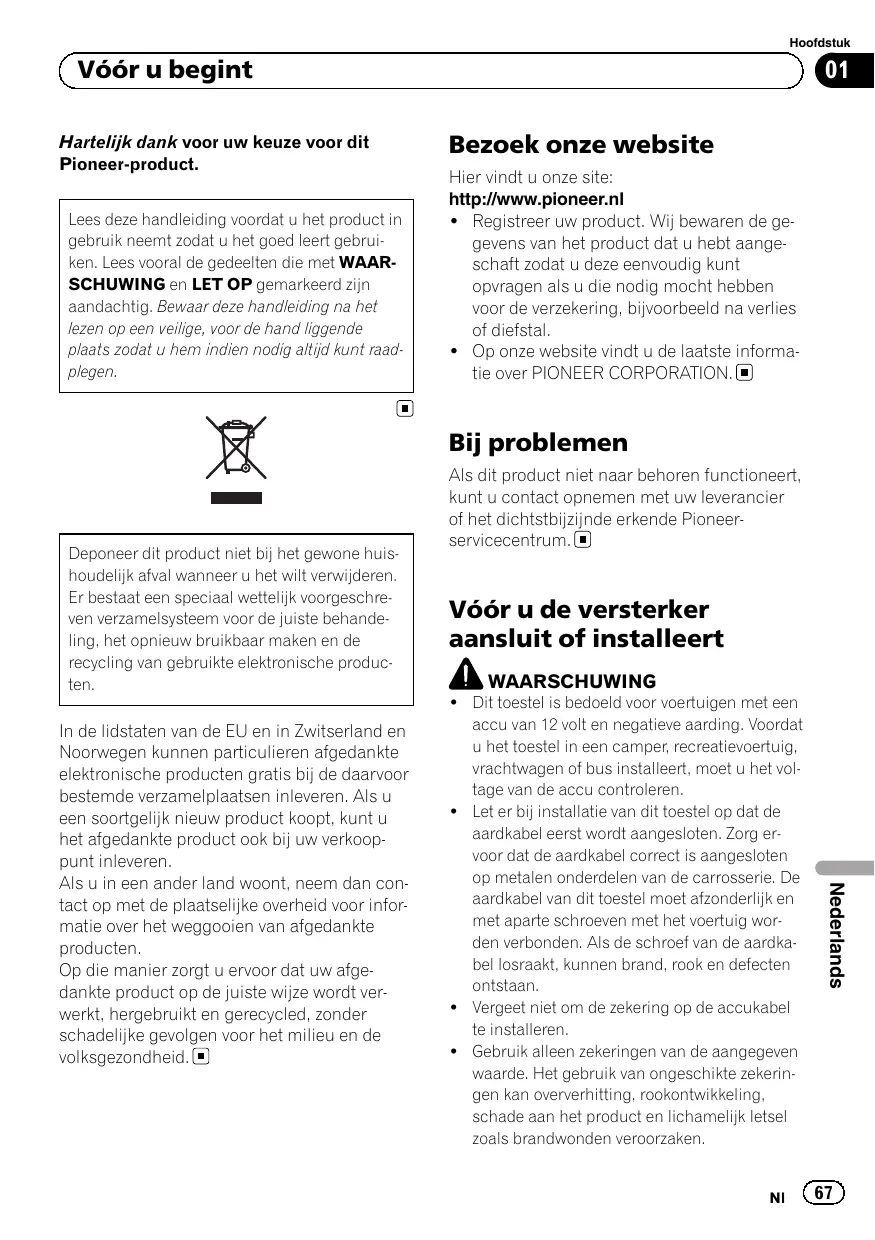

GEBRUIKSAANWIJZING GM-D8604 PIONEER
Hartelijk dank voor uw keuze voor dit Pioneer-product.
Lees deze handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand ligende plaat s zodate u hem indien nodig altijd kut raadplegen.

Deponeer dit product nicht bij het gewone huishoudelijk afval wonneur u het wilt verwijdenen. Er bestaat een speciala wettelijk voergeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en derecycling van gebruekte elektronische producten.
In de lidstaten van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoort bestemde verzamelplaatsen inleveren. Als u een soortgelijk lately product koopt,kest u het afgedankte product ook bij uw verkooppunt inleveren.
Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.
Op die manier zorgt u ervoor dat uw afge-dankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.
Bezoek once website
Hier vindt u once site: http://www.pioneer.nl
- Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
- Op once website vindt u de staat informatie over PIONEER CORPORATION.
Bij problemen
Als dit product Niet maar behoren functioneert,\ kunt u contact opnemen met uw leverancier of het dichtstbijzijnde erkende Pioneer- servicecentrum.
Vóró u de versterker aansluit of installeert

WAARSCHUWING
- Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controleren.
- Let er bij installmentie van dit toestel op dat de aardkabel eerst worden aangesloten. Zorg ervoor dat de aardkabel correct is aangesloten op metalen onderdelen van de carrosserie. De aardkabel van dit toestel moet afzonderlijk en met aparte schroeven met het voertuig worden verbonden. Als de schroef van de aardkabel losraakt, können brand, rook en defecten ontstaan.
- Vergeet nicht om de zekering op de accukabel te installereren.
-
Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.
-
Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluitingen van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en verrang de zekeringervoigens door een neue, geleikwaardige zekering.
- Installeer de versterker algijd op een vlak oppervlak. Installeeer de versterker Niet op een oppervlak dat Niet effen is of uitsteeksels heeft odomat dat tot storing kan leiden.
- Let er bij het installereren van de versterker op dat er geen onderdelen (zoals extra schroeven)CUSSEN het toestel en het voertuig ingeklemd raken.Dat kan storing veroorzaken.
Zorg ervoor dat het toestel Niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken.
De behuizing van de versterker en de erop aangesloten luidsprekers+kennen ook heel worden en lichte brandwondenveroorzaken.
- Bij een storing worden de stroomvoorziening maar de versterker afgesneden om schade te voorkomen. Schakel als dat gebeurt het systemeui en controllerer de stroomvoorziening en de luidsprekeraansluitingen. Als u de oorzaak van het probleem Niet zich Aunt bepalen, neemt u contact op met uw leverancier.
- Ontkoppel altijd eerst de negatieve pool van de accu om een elektrische schok of kortslui-ting te voorkomen tijdens de installmentie.
- Probeer Niet het toestel uit elkaar te halen of te wijzigen. Daardoorkest u brand, een elektrische schok of andere storingen veroorzaken.

LET OP
Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer=kunt horen.
- Langdurig gebruik van het audiosystem kan de accuuitputten wanneer de motor is uitgeschakeld of stationair draait.
Informatie over de beveiligingsfunctie
Dit product is voorzien van een beveiligingsfunctie. Als het product een abnormale situatie detecte
teert, treden de volgende functies in werkung om het product en de luidsprekeruitgang te beschermen.
- In de volgende gezallen worden de indicator POWER/PROTECT rood en worden de verster-ker uitgeschakeld.
Als de temperatuur in de versterker te hoog oploopt.
— Als er gelijkspanning worden gezet op de luidsprekeruitgang. - In de volgende gevallen worden de indicator POWER/PROTECT rood en worden de uitgang gedempt.
— Als er kortsluiting optreedt:tussen de luid-sprekeruitgang en de luidsprekerkabel.

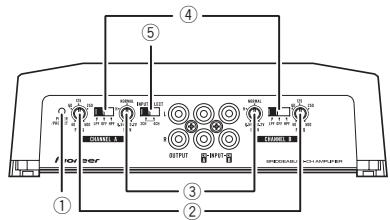

Wat is wat

Voorzijde

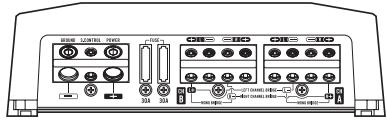

Achterzijde
Gebruik indien nods een platte schroeendraaier om de schakelaar te verzieten.
① POWER/PROTECT-indicator
Het voedingslampje brandt wanneer de voeding is ingeschakeld (ON).
In een ongewone situatie wordt de indicator rood.
② FREQ-regelknop (drempelfrequentie)
Als de selectieschakelaar LPF/HPF is ingesteld op LPF of HPFkest u de drempelfrequency instellen tussen 40Hz en 500Hz
③ GAIN-regelknoppen (versterkingsfactor)
Met de regelknoppen CHANNEL A (kanaal A) en CHANNEL B (kanaal B)kest u de uitgang van de autoradio en de Pioneer-versterker op elkaar afstemmen. De standaardinstelling is NORMAL.
Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknoppen lager. Als het geluid verrormd worden wonneer de autoradio luider worden gezet, zet u de regelknoppen hoger.
- Als u maar één ingang gebruikt, zet u de regelknoppen voor luidsprekeruitgangen A en B opdezelfde waarde.
- Voor gebruik met een autoradiosysteme met RCA (standaarduitgang van 500mV )
stelt u de knoppen af op NORMAL. Voor gebruik met een Pioneer-autoradiosystem met RCA en een maximale uittgangsspanning van 4 V of hoger, stent u het niveau af op de uitgang van de autoradio.
- Voor gebruik met een systemd met RCA met een uitgangsspanning van 4 V, stelt u deze af op H.
Selecteer de gewenste filter voor de aangesloten luidspreker.
- Indien een subwoofer is aangesloten: Selecteer LPF. Deze filter houdt de hoge frequencies gegen en LAST de lage tonen door.
- Indien een luidspreker met vol bereik is aangesloten: Selecteer HPF of OFF. HPF houdt de lage frequencies gegen en LAST de hoge tonen door. OFF LAST het volledige frequentiebereik door.
⑤ INPUT SELECT-schakelaar (ingangsselectie)
Selecteer 2CH voor een tweekanaisingang en 4CH voor een vierkanaisingang.
De versterkingsfactor correct instellen
- Een correcte instelling van de versterkings-factor beschermt het toestel en/of de luid-sprekers gegen storing door een te hooguitgangsniveau, onjuist gebruik of een verkeerde aansluiting.
- Als het geluidsniveau enz. te hoog worden, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal worden waar doorgelaten wonneer het volume op het hoofdtoestel daalt.
Het toestel installeren
- Onderbrekingen in de geluidsweergave kuren erop duiden dat de versterkingsfactor Niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermiijden, moet u de versterkingsfactor van de versterker aanpassen aan het maximale preoutuitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal worden voorkomen.
- Het kan geleuren dat het geluid toch worden afgeb broken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer.
De gain-regelknop op dit toestel
Preout niveau: 2V (Standaard: 500~mV )

Preout niveau: 4V
Op de afbeelding hierboven ziet u de instelling NORMAL.

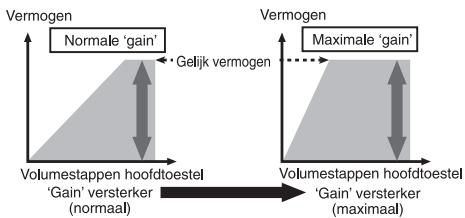

Verband:tussen de versterkingsfactor van de versterker en hetuitgangsvermogen van hethoofdtoestel

Een onjuiste verhoging van de versterkingsfactor van de versterker resulteert slechts inmeerervorming en weinig vermogenstoename.

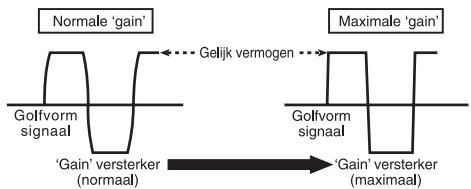

Golfvormig signaal bij hooguitgangsvolume metversterkingsregeling voor deversterker

De golfvorm worden verrormd bij een hoog uitgangsiveau. Het vermogen wijzigt nauwelijks als u de versterkingsfactor van de versterker verhoogt.

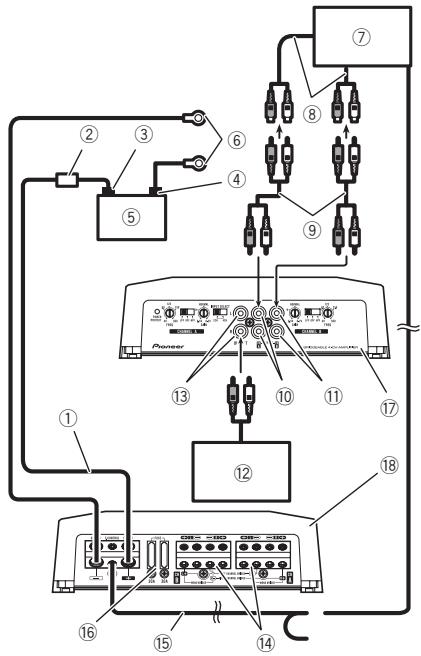

Aansluitschema

① Accukabel (apart verkrijgbaar)
- De maximumlengthe van de kabel tussen de zekering en de positieve occupool is 30 cm.
- Voor de draadgrootte, raadpleeg De voedingsaansluiting verbinden op bladzijde 75. De accukabel, de aardkabel en de optionele directe aardkabel要去en even groot়n. Nadat u alle andere aansluitingen op de versterker voltooid hebt, verbindt u de accukabelaansluiting van de versterker met de positieve ④ occupool.
(2) Zekering (80 A) (los verkrijgbaar)
Elke versteker要去 een afzonderlijke zeker-ing hebben van 80 A.
③ Positieve (⊕) pool
④ Negatieve () pool
⑤ Accu (apart verkrijgbaar)
⑥ Aardkabel, aansluiting (apart verkrijgbaar) De aardkabels要去en even groot় als de accukabel.
Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.
⑦ Autoradio met RCA-uitgangen (apart verkrijgbaar)
⑧ Externeuitgang Als u maar een ingang gebruikt, mag u niets anders aansluien op RCA-ingang B.
⑨ Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
10 RCA-ingang A
① RCA-ingangB
⑫ Versterker met RCA-ingangen (apart verkrijgbaar)
13 RCA-uitgang Geeft het signalaaf dat wordt ingevoerd naar CH A.
14 Luidsprekeraansluitingen Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 75.
Kabel van systeemafstandsbediening (apart verzrijgbaar) Verbind het mannelijkke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio. Het rouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluiting voor de systeemafstandsbediening, verbindt u het mannelijkke aansluitpunt via de contactschakelaar met de voedingsaansluiting.
16 Zekering (30 A) × 2
⑰ Voorzijde
18 Achterzijde
Opmerking
Schakelaar INPUT SELECT (ingangsselectie)要去cken ingesteld. Raadpleeg Het toestel in-stalleren op bladzijde 69 voor meer informatie.
Vóró u de versterker aansluit

WAARSCHUWING
- Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Wikkel kabels die gegen metalen onderdelen liggen ter bescherming in met tape.
- Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP
- U mag kabels nooit inkorten odomat daardoor storing kan optreden in het beveiligingscircuit.
- Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
Voeg meerere negatieve luidsprekerkabels nooit samen. - Als de systemdafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijkstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wonneer de motor uit staat of stationair draait.
- Installeer de partir verkrijijgbare accukabel zo ver möglichk van de luidsprekerkabels.
- Installer de partir verkrijijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zich voer möglichk van de antennene, de antennekabel en de tuner.
Informatie over debrugschakeling

Diagram A - Correct
2Ωbrugschakeling

Diagram B-Incorrect
1Ωbrugschakeling
- Installer en Gebruik de versterker Niet door luidsprekers met een nominale waarde van 2 (oflager) parallel aan te sluiten om een brugmodus van 1 (oflager) te realizeren (Diagram B).
Een onjuiste drugschakeling kan brand, rook en oververhitting verooorzaken. Ook kan de buitenkant van de versterker heet worden en bij aanraking lichte brandwonden verooorzaken. Om een brugmodus correct te installereren of te gebruiken en een belasting van 2 te realiseren, moet u twee 4 liquidsprekers parallel verbinden met links en rechts (Diagram A), of een enkele 2 liquidspreker gebruiken. Lees ook de handleiding van de liquidspreker voor informatie over de correcte aansluitwijze.
- Voor meer inlichtingen=kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.
Luidsprekerspecificaties
De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen, anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 tot 8 of 4 tot 8 voor twee kanalen en andere brugschakelingen.
Subwoofer
| Luidsprekkeranaal | Vermogen | |
| 4-kanaalsuitgang | Nominale in-gang:Min. 100 W | |
| 2-kanaalsuitgang | Nominale in-gang:Min. 300 W | |
| 3-kanaalsuit-gang | Luidsprekkeruit-gang A | Nominale in-gang:Min. 100 W |
| Luidsprekkeruit-gang B | Nominale in-gang:Min. 300 W | |
Andere dan de subwoofer
| Luidsprekerkanaal | Vermogen | |
| 4-kanaalsuitgang | Maximale in-gang: Min. 200 W | |
| 2-kanaalsuitgang | Maximale in-gang: Min. 600 W | |
| 3-kanaalsuit-gang | Luidsprekeruit-gang A | Maximale in-gang: Min. 200 W |
| Luidsprekeruit-gang B | Maximale in-gang: Min. 600 W | |

De luidsprekers aansluiten
De luidsprekeruitgang kan 4, 3 (stereo en mono) of 2 (stereo of mono) kanalen hebben. Sluit de luidsprekerdraden aan volgens het aantal gebruekte kanalen en de volgende afbeeldingen.

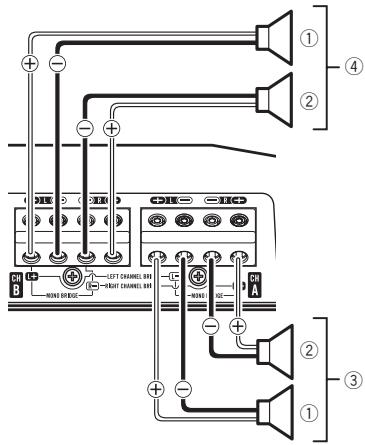

4-kanaalsuitgang
① Links
② Rechts
③ Luidsprekeruitgang A
④ Luidsprekeruitgang B

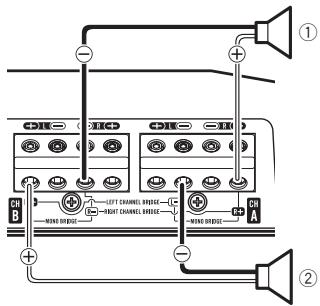

2-kanaalsuitgang (stereo)
① Luidsprekeruitgang (rechts)
Luidsprekeruitgang (links)

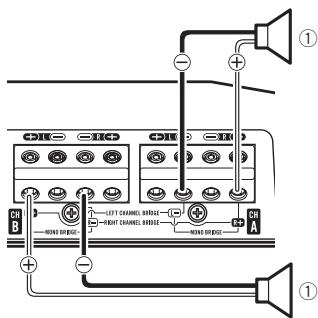

2-kanaalsuitgang (mono)

① Luidsprekeruitgang (mono)

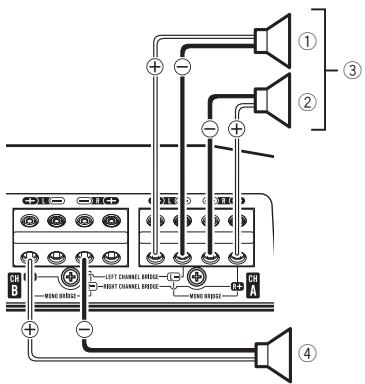

3-kanaalsuitgang

① Links
② Rechts
③ Luidsprekeruitgang A
④ Luidsprekeruitgang B (mono)
Aansluting via de RCA-ingang
Sluit de RCA-uitgang van de autoradio aan op de RCA-ingang van de versterker.
- De RCA-uitgang van dit toestel geeft het signalaal af dat komt van RCA-ingang A.

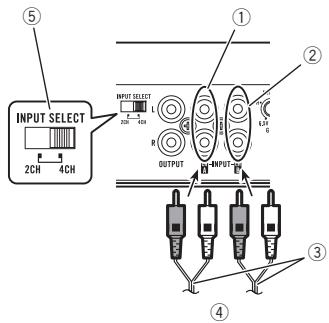

4- of 3-kanaalsuitgang
Zet schakelaar INPUT SELECT (ingangsse- lectie) op positie 4CH.

① RCA-ingangA
② RCA-ingangB
③ Aansluitkabels met RCA-stekkers (apart verkrijgbaar)
4 Vanuit autoradio (RCA-uitgang) Als u maar eén ingang gelebruikt (bijvoorbeeld omdat de autoradio maar eén RCA-uitgang heeft) maakt u de aansluiting op RCA-ingang A en Niet B.
(5) INPUT SELECT-schakelaar (ingangsselectie) (stand 4CH)

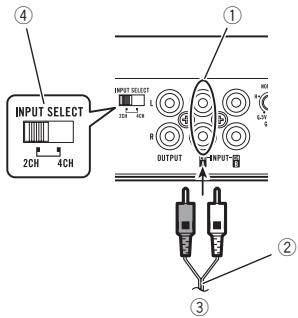

2-kanaalsuitgang (stereo) / (mono)
Zet schakelaar INPUT SELECT (ingangsselectie) op positie 2CH.

① RCA-ingang A Bij een 2-kanaalsuitgang sluit u de RCA-stekkers aan op RCA-ingang A.
② Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
③ Vanuit autoradio (RCA-uitgang)
④ INPUT SELECT-schakelaar (ingangsselectie) (stand 2CH)
Aansluiting via de luidspre-keringangskabel
Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. de bijgeleverde luidsprekerkabels met RCA-stekker.

① Autoradio
② Luidsprekeruitgang
③ Rood: rechts
④ Zwart: rechts
⑤ Zwart: links
⑥ Wit: links ⊕
⑦ Luidsprekeringang met RCA-stekker Naar RCA-ingang van dit toestel
Opmerkingen
- Als het hoofdtoestel via luidsprekerdraad met een RCA-stekker op de versterker worden aangesloten, worden de versterker automatisch inen uitgeschakeld wanneser het hoofdtoestel worden aan- en uitgezet. Deze functie werkt nicht in combinatie met sommige hoofdtoestellen. Gebruik in dat geval een systemafstandsbedieningskabel (afzonderlijk verwrijkijgbaar). Als meerde versterkers synchroon worden aangesloten, verbindt u het hoofdtoestel en alle versterkers via de systemafstandsbedieningskabel.
- Sluit de systeemafstandsbediening aan indien u de autoradio zonder de versterker wilt gebruiken.
- De versterker selecteert automatisch de ingangssignaalmodus door te detecteren of het ingangssignaal RCA-niveau of luidsprekerniveau heeft.
Aansluitingen nicht solderen
- De kabel moet periodiek gecontrolererd en (indien nodig) vastgezet worden odomat hij na verloop vanarendiskloskomt.
- Soldeer of vlecht de kabeluiteinden nicht aan of in elkaar.
- Let op dat de isolatiemantel van de kabel Niet worden ingeklemd wonneer u de kabel vastzet.
- Gebruik de bijgeleverde moersleutel om de bevestigingsschroef van de versterker vast te draaien of los te make, en om de kabel vast te leggen. Let op dat u deze Niet te hard aandraait omdat daardoor de draad worden beschadigd.
De voedingsaansluiting verbinden WAARSCHUWING
Indien de accukabel Niet goed (met de aansluit-schroeven) worden aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden.
- Gebruik algijd de aanbevolen accu- en aard-kabels, die afzonderlijk verzrikijgbaar zijn. Sluit de accukabelrechtstreeks op de positieve () pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
- De aanbevolen kabelgrootte (AWG: American Wire Gauge) is als volgt. De accukabel, de aardkabel en de optionele directe aard-kabel要去en even groot়.
- Gebruik een kabel van 8AWG tot 16AWG voor de luidsprekerkabel.
Afmetingen accukabel en aardkabel
| Kabelengte | Kabeldikte |
| minder dan 4,5 m | 8 AWG |
| minder dan 7,2 m | 6 AWG |
| minder dan 11,4 m | 4 AWG |
De toestellen aansluiten
1 Trek de accukabel vanuit het motor-compartment door maar het voertuiginterieur.
- Als u een doorvoeropening voor de kabel boort in de carrosserie, let dan op dat de kabel Niet beschadigd kan raken door de snijranden en geen kortsluiting kan make. As nadat u alle andere aansluitingen op de sterker hebt voltooid, verbindt u het accuansluitpunt op de sterker met de positieve (E) occupool.

① Positieve (⊕) pool
② Accukabel (apart verkrijngbaar) De maximumlengte van de kabel tessen de zekering en de positieve accupool is 30cm
③ Zekering (80 A) (los verkrijgbaar)
Elke versteker要去 een afzonderlijke zekering hebben van 80 A.
2 Strip met een draadtang of zakmes ongeveer 10mm van het uiteinde van de accukabel, de aardkabel en de kabel van de systeemafstandsbediening, en draai het blootgelegde uiteinde van de kabel samen.

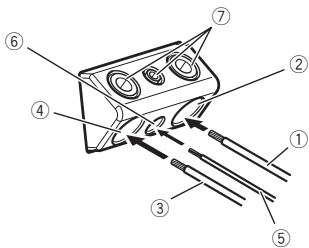

3 Sluit de kabels aan.
Schroef de kabels stevig vast.

① Accukabel
② Voedingsaansluiting
③ Aardkabel
④ Aardaansluiting
⑤ Kabel systeemafstandsbediening
⑥ Aansluiting systeemafstandsbediening
⑦ Aansluitschroeven
De luidsprekeraansluitingen
1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg ongeveer 10mm kabel bloot en verwlecht het uiteinde.

2 Sluit de luidsprekerkabels op de luid-sprekeruitgangen aan.
Schroef de kabels stevig vast.

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluitingen
Vóró u de versterker installeert

WAARSCHUWING
- Voor een correcte installmentie要去 de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde konnen het binnenwerk van de versterker beschadigen of los raken en de versterker alle Dienst doen weigeren.
- Installer het toestel niet:
opplaatsen waar de bestuurder of passagiers erdoor verwond hunraken wanneer het voertuig plotseling stopt.
opplaatsenaar het de bestuurderrakan hinderen,bijvoorbeeld op de vloer bij debestuurdersplaats.
- Plaats zelftappende schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk omdat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken.
- Let erop dat de kabels Niet vast{kunnen komen te zitten in de stoelrails of een lichaamsdeel van een inzittende{kunnen raken. Dit kan kortsluitingveroorzaken.
- Let er bij het boren op dat zich aan deijkenkant van het paneel geen onderden bevinden. Scherm alle kabels en belangrijke onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

LET OP
- Letijdens de installment op de volgende punten om te zorgen dat de versterker voldoende warmte kan afgeven:
— Laat voldoende ventilatieruimte vrij boven de versterker.
Leg geen mat of ander materiaal over deversterker.
Leg kabels Niet opplaatsen die heet{kennen worden, zoals dicht bij de kachel.
- De optimale installmentielek verschl. van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.
- Controller alle aansluitingen en systemen voordat u de installmente voltooit.
- Controller, nadat u de versterker hebt geinstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderdereikbaar zichn.

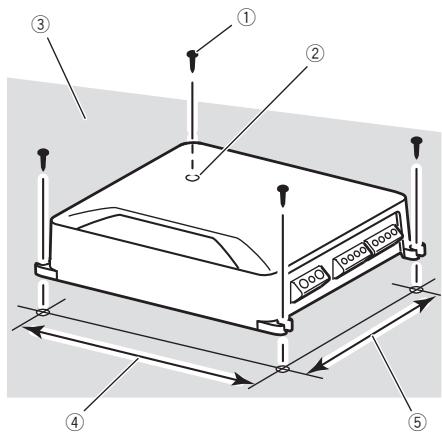

Voorbeeld van een installation op de vloermat of het chassis
1 Plaats de versterker op de gewenste installmentatieplaats.
Plaats de meegeleverde zelftappende schroeven (4mm× 18mm) in de schroefgaten en duw erop met een schroevendraier zodat de punt een afdruk LAST op de plaats waar de boorgaten要去en+komen.
2 Boor op dezeplaatsen een gat met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.
3 Bevestig de versterker met de bijgeleverde zelftappende schroeven (4 mm x 18 mm).

① Zeltappende schroeven (4mm × 18mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis
④ Afstand van gat tot gat: 257 mm
⑤ Afstand van gat tot gat: 181 mm
Aanvullende informatie
Technische gegevens
Spanningsbron 14,4 V gelijktstroom (10,8 tot 15,1 V toelaatbaar)
A Harding Negatif
Stroomverbruik 33,5A (bij continuvermo-gen,4Ω)
Gemiddeld afgenomen stroom
3,1 A (4 Ω voor vier kanalen)
4,4 A (4 Ω voor twee kanalen, BRUG)
4,4 A (2 Ω voor vier kanalen)
Zekering 30 A x 2
Afmetingen (B× H× D) ..265 mm × 60mm× 200 mm
Continu uitgangsvermogen
100 W × 4 (bij 14,4 V, 4 Ω 20 Hz tot 20 kHz, ≤ 1 % THD) 150 W × 4 (bij 14,4 V, 2 Ω, 1 kHz, ≤ 1 % THD) 125 W × 4 (bij 14,4 V, 1 Ω, 1 kHz, ≤ 1 % THD) 300 W × 2 (bij 14,4 V, 4 Ω BRUG, 1 kHz, ≤ 1 % THD) 250 W × 2 (bij 14,4 V, 2 Ω BRUG, 1 kHz, ≤ 1 % THD)
Belastingsimpedantie 4Ω (1Ω tot 8Ω toegestaan)
Frequentierespons 10 Hz tot 50 kHz (+0 dB, -3 dB)
Signaal-tot-ruisverhouding 95 dB (IEC-A-network)
Vervorming 0,05% (10 W, 1 kHz)
Laagdoorlaatfilter:
Drempelfrequencyie ....40 Hz tot 500 Hz
Helling ....-12 dB/oct
Hoogdoorlaatfilter:
Drepelfrequencyie ..... 40 Hz tot 500 Hz
Helling ..... -12 dB/oct
Gain-regeling: RCA 200 mV tot 6,5 V Luidspreker 0,8 V tot 16 V
Maximaal ingangsiveau / impedantie: RCA 6,5 V/25 kU Luidspreker 16 V/12 kΩ
Opmerkingen
- Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.
- De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanner een geluidssignaal worden ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers.
