Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees.dequeue handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zich aandachtig. Bewaar.dequeue handleiding na het lezen op een veilige, bereikbare planta zodate u hem indien nodig altiijd bij de hand hebt.

Bezoek once website

Hier vindt u once site:

http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate u deze eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op once website vindt u de LASTe informatie over PIONEER CORPORATION.

Bij problemen

Als dit product Nietaar behoren functioneert, kunt u uw leverancier of het dichtstbijzindere erkende Pioneer-servicecentrum raadplegen.

Vóró u de versterker aansluit of installeert

WAARSCHUWING

• Aanbevolen worden gebruik te makev van de speciale rode accu-en aardkabels RD-223 die afzonderlijk verkrijgbaar+zijn. Sluit de accukabelrechtstreeks op de positieve () pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controeren.
• Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.
• Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluiting van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en verrang de zekeringervolgens door een gelijkwaardige zekering.

Vóró u begint

Zorg ervoor dat het toestel Niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken. De behuizing van de versterker en erop aangesloten luidsprekers kan ook heet worden en lichte brandwonden veroorzaken.
- Bij een storing worden de stroomvoorziening van de versterker afgebrozen om verdere schade te voorkomen. In dit geval schakelt u het systemeuit (OFF) en controleert u de stroomvoorziening en luidsprekeraansluitingen. Als u de oorzaak van het probleem Niet zich kunt bepalen, neemt u contact op met uw leverancier.
- Koppel steeds eerst de negatieve pool van de accu los om een elektrische schok of kort-sluitingijdens de installmente te voorkomen.

LET OP

Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer+kunt horen.
- Gebruik van het audiosystem met stilgelegde of stationaire motor kan de accu uitputten.

Informatie over de beveiligingsfunctie

De beveiligingsfunctie treedt in de volgende situ- aties in werking. Als de beveiligingsfunctie in werking treedt, gaan het voedingslampje en de versterkeruit.

• Als er kortsluiting optreedt bij de luidsprekeruitgang en de luidsprekerkabels.
• Als de temperatuur in de versterker te hoog oploopt.
• Als er gelijkspanning worden gezet op de luid-sprekeruitgang.

Wat is wat

Voorzijde

Achterzijde

Gebruik indien nodig een platte schroeendraaier om een schakelaar te verzetten.

Selecteer de gewenste filter voor de aangesloten luidspreker.

• Indien een subwoofer is aangesloten: Selecteer ON. Deze filter houdt de hoge frequencies gegen en LAST de lage tonen door.
• Indien een luidspreker met vol bereik is aangesloten:

Selecteer OFF. Met OFF wordt het volledige frequentiebereik weergegeven.

② FREQ-regelknop (drempelfrequency)

Als de schakelaar voor het laagdoorlaatfilter is ingeschakeld (ON),(Int, u de drempelfrequency instellen tussen 40Hz en 500Hz

③ BASS BOOST-schakelaar (bedieningsschakelaar voor het bass boost-niveau)

U kunt het bass boost-niveau instellen op 0 dB, 6 dB en 12 dB.

④ GAIN-regelknop (versterkingsfactor)

Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknoppen lager. Als het geluid verrormd worden wonneer de autoradio luider worden gezet, zet u de regelknoppen hoger.

• Voor gebruik met een autoradiosystem met RCA (standaarduitgang 500mV ) stelt u de knuppen af op NORMAL. Voor

gebruik met Pioneer- autoradiosystemen met RCA en een maximale uitgangs-spanning van 4 V of hoger, stemt u het niveau af op de uitgangswaarde van de autoradio.

• Als er te veel ruis klinkt wanner de luid-sprekeringangen gebruikt worden, draait u de gain-regelknop hoger.

⑤ Voedingslampje

Het voedingslampje brandt wanner de voeding is ingeschakeld (ON).

De versterkingsfactor (gain) instellen

• Een correcte instelling van de versterkings-factor beschermt het toestel en/of de luid-sprekers gegen schade door een te hooguitgangsniveau, onjuist gebruik of een verkeerde aansluiting.
• Als het geluidsniveau enz. te hoog worden, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal worden pas waar doorgelaten wonneer het volume op het hoofdtoestel daalt.
• Onderbrekingen in de geluidsweergave{kunnen erop duiden dat de versterkingsfactor Niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor bij de versterker afstemmen op het maximale preout-uitgangsniveau van het hoofdtoestel, zodate het volume ongewijzigd blijft en een te sterk uitgangssignaal worden voorkomen.
• Het kan geleuren dat het geluid toch worden afgeb broken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtst bijzijnde erkende servicecentrum van Pioneer.

De gain-regelknop op dit toestel

Op de afbeelding hierboven ziet u de instelling NORMAL.

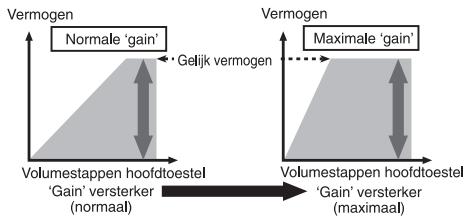

Verband:tussengain van deversterker enuitgangsvermogen van het hoofdtoestel

Een onjuiste verhoging van de gain van de versterker resulteert slechts inmeer verrorming en weinig vermogenstoename.

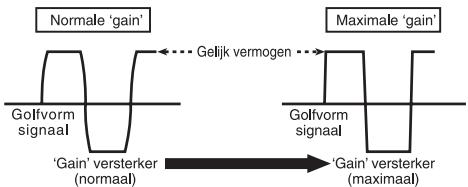

Golfvormig signaal bij hooguitgangsvolume met gain-regeling voor versterker

De golfvorm wordt verrormd bij een hoog uitgangsniveau. Het vermogen neemt nauwelijks toe door de gain van de versterker te verhogen.

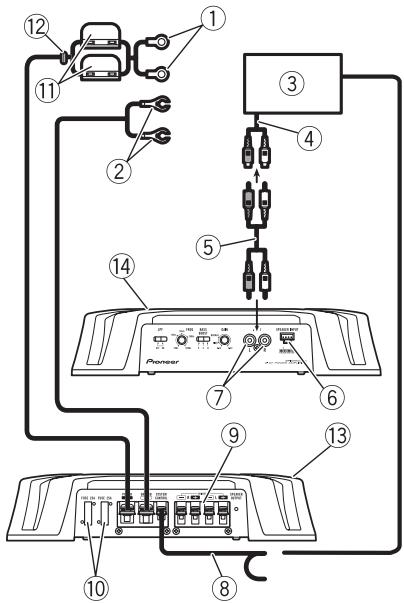

Aansluitschema

① Speciale rode accukabel

RD-223 (apart verkrijgbaar)

Pas nadat u alle andere aansluitingen op de versterker hebts voltooid, verbindt u het aansluitpunt op de versterker met de positieve () occupool.

② Aardkabel (zwart)

RD-223 (apart verkrijgbaar)

Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.

③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
(4) External uitgang
⑤ Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
⑥ Aansluiting luidsprekeringang (gebruik de meegeleverde connector)

Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangkabel op bladzijde 66.

⑦ RCA-ingang

⑧ Kabel systeemafstandsbediening (apart verkrijngbaar)

Verbind het mannelijkke aansluitpunt van deze kabel met het aansluitpunt voor de systemafstandsbediening van de autoradio. Het rouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluiting voor de systemafstandsbediening, verbindt u het mannelijkke aansluitpunt via de contactschakelaar met de voedingsaansluiting.

⑨ Luidsprekeraansluiting

Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangkabel op bladzijde 66.

10 Zekering (25 A) × 2
11 Zekering (30A)× 2
⑫ Doorvoerring
13 Achterzijde
14 Voorzijde

Vóró u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de bekabeling op een veilige manier aan te bredgen. Wikkel kabels die gegen metalen onderdelen liggen ter bescherming in tape.
• Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

• U mag kabels nooit inkorten odomat daardoor storing kan optreden in het beveiligingscircuit.
• Luidsprekerkabels mogen nicht rechtstreeks worden geaard. Negatieve () fasedraden van verzillendeuidsprekers mogen nichtSAMen worden gebundeld.

De toestellen aansluiten

• Als de systemdafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijktstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wonneer de motor stationair draait.
• Installeer de partir verkrijiggbare accukabel zo ver möglichk van de luidsprekerkabels.
• Installeer de partir verkrijiggbare accukabel, aardkabel, luidsprekerkabels en de versterker zich voer möglichk van de antennene, antennenkabel en tuner.

Informatie over debrugschakeling

Diagram A - Correct
4Ωbrugschakeling

Diagram B - Incorrect
2Ωbrugschakeling

De luidsprekerimpedantie is maximaal 4 ; controer dit zorgvuldig. Een foutieve aansluiting op de versterker kan storingen of lichamelijk letsel (brandwonden door oververhitting) veroorzaken. Voor een brugschakeling voor een 2-kanaalsversterker met een belasting van 4 sluit u ofwel twee luidsprekers van 8 parallel aan, met links en rechts (zie schema A), ofwel gebruikt u een 4 -luidspreker. Voor andere versterkers volgt u het volgende aansluitschema voor brugschakelingen: twee luidsprekers van 8 parallel geschakeld voor een belasting van 4 of een luidspreker van 4 per kanaal.

Voor meer inlichtingen=kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.

Luidsprekerspecificaties

De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen; anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 tot 8 voor een stereoansluiting, of 4 tot 8 voor een monoansluiting of andere brugschakeling.

Subwoofer

Luidsprekkerkanaal	Vermogen
2-kanaalsuitgang	Nominale ingang: Min. 130 W
1-kanaals output	Nominale input: Min. 400 W

Andere dan de subwoofer

Luidsprekkerkanaal	Vermogen
2-kanaalsuitgang	Maximale ingang: Min. 250 W
1-kanaals output	Maximale ingang: Min. 800 W

De luidsprekers aansluiten

De luidsprekeroutput kan tweekanaaals (stereo) of eenkanaals (mono) zijn. Sluit de draden van de luidspreker aan volgens het+aantal gebruekte kanalen en de afbeeldingen hieronder.

De toestellen aansluiten

2-kanaalsuitgang (stereo)

① Luidspreker (links)
② Luidspreker (rechts)

1-kanaals output

① Luidspreker (mono)

Aansluting via de luidspre-keringangkabel

Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. het bijgeleverde luidsprekerdraad.

• Verbind de RCA-ingang en de luidsprekeringang Niet beiden tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Wit/zwart: links
④ Wit: links ⊕
⑤ Grijs/zwart: rechts
Grijs: rechts
⑦ Luidsprekeraansluiting

Aan te sluiten op de luidsprekeringangen van dit toestel.

De voedingsaansluiting verbinden

Aanbevolen worden gebruik te make n van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijngbaar zijn. Sluit de accukabelrechtstreeks op de positieve () pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel Niet goed (met de aansluit-schroeven) wordt aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden.

1 Trek de accukabel vanuit het motor-compartment door maar het voertuiginterieur.

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan-sluitpunt op de versterker met de positieve () occupool.

① Positieve (⊕) pool
② Motorcompartment
③ Voertuiginterieur
④ Zekering (30A)× 2

De toestellen aansluiten

⑤ Plaats de rubberen doorvoerring in de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, de aardkabel en de kabel van de systemafstandsbediening.

3 Bevestig de verbindingslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig aan de kabels vast te make.

① Bevestigingslip (los verkrijgbaar)
② Accukabel
③ Aardkabel

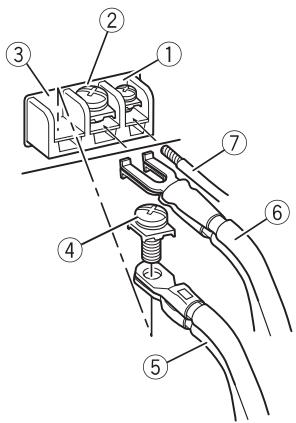

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluiting systeemafstandsbediening
② Aardaansluiting
③ Voedingsaansluiting
④ Aansluitschroeven
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systemafstandsbediening

De luidsprekeraansluitingen

1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg ongeveer 10mm kabel bloot en verwlecht het uiteinde.

2 Bevestig de verbindingslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig aan de kabels vast te make.

① Bevestigingslip (los verkrijgbaar)
② Luidsprekerkabel

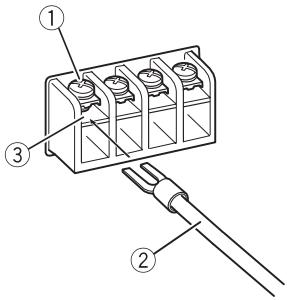

3 Sluit de luidsprekerkabels op de luid-sprekeruitgangen aan.

Schroef de luidspekerkabels stevig vast.

De toestellen aansluten

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluiting

Vóró u de versterker installeert

WAARSCHUWING

• Voor een correcte installmentie moet u de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde kennen het binnenwerk van de versterker beschadigen of los raken en de versterker alle Dienst doen weigeren.
• Installer het toestel niet:

op een plaatswaar de bestuurdcr of passagiers erdoor verwond kunnen raken wanneer het voertuig plotseling moet worden afgeremd.
opplaatsenaar het de bestuurder kan hinderen,bijvoorbeeld op de vloer bij de bestuurdersplaats.

• Plaats schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk komt de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kanveroorzaken.
• Let erop dat de kabels nicht vast{kennen te zitten in de stoelrails en Niet in aanraking kennen komen met een lichaamsdeel van deinzitenden van het voertuig.Dit kan kortsluitingveroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en vitale onderdelen (bijvoorbeeld brandstof- en remleidingen, anderebekabeling) eerst zorgvuldig af.

LET OP

• Letijdens de installment op de volgende punten om te zorgen dat de versterker goed warmte kan afgeven:

— Laat voldoende ventilatieruimte vrij boven de versterker.
Leg geen mat of ander materiaal over deversterker.

• De beveiligingsfunctie kan in werkung treten om de versterker te beschermen gegen oververhitting wanneer het toestel door zich opstelling of zware belasting enz. te warm worden. In

zulke geallen worden versterker automatischuitgeschakeld tot deze voldoende afgekoeld is.

• Trek de kabels Niet door zones die warm worden, bijvoorbeeld langs een verwarmingsrooster. Door de warmte kan de isolatie worden beschadigd, wat kan leiden tot kortsluiting maar de carrosserie.
• De optimale installmentielek verschilt van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.
  Maak eerstijdelijk verbindingen en controller of de versterker en het audiosysteme goed functioneren.
• Controller, nadat u de versterker hebt geinstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zichn.

Voorbeeld van een installation op de vloermat of het chassis

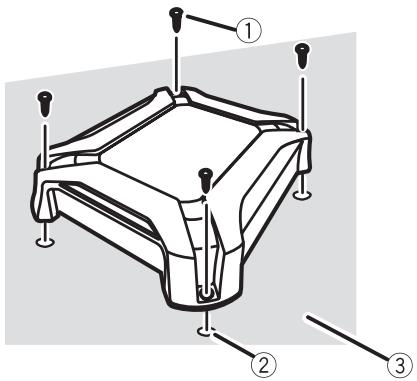

1 Plaats de versterker op de gewenste installmentatieplaats.

Plaats de meegeleverde zelftappende schroeven (4mm× 18mm) in de schroefgaten en duw erop met een schroevendraaier zodat de punt een afdruk LAST op de plaats waar de boorgaten moeten+komen.

2 Boor op dezeplaatsen een gat met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.

3 Bevestig de versterker met de bijgeleverde zelftappende schroeven (4 mm x 18 mm).

① Zelftappende schroeven (4mm× 18mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis

Aanvullende informatie

Technische gegevens

Spanningsbron 14,4 V gelijkstroom (10,8 tot

15,1 V toelaatbaar)

A Harding . Negatif

Stroomverbruik 29 A (bij continuvermogen,

4Ω)

Gemiddelde afgenomen stroom

8 A (4 Ω voor twee kanalen)

14 A (4 Ω voor een kanaal)

Zekering 25A×2

Afmetingen (B× H× D) .. 289~mm× 62~mm× 349

mm

Maximaal uitgangsvermogen

820W(410W×2)

Continuuitgangsvermogen

125W×2 (bji 14,4V,4Ω

20 Hz tot 20 kHz, ≤ 1,0%

THD+N)

400W× 1 (bij 14,4V,4

BRIDGE 1 kHz, ≤ 1,0% THD

+N)

190W× 2 (bij 14,4V,2Ω

1 kHz, ≤ 1,0% THD+N)

Belastingsimpedantie 4Ω (2 Ω tot 8 Ω toegestaan)

Frequentierespons 10 Hz tot 70 kHz (+0 dB, -

3dB)

Signaal-ruisverhouding 98 dB (IEC-A-network)

Vervorming 0,05% (10 W, 1 kHz)

Laegdoorlaatfilter:

Drempelfrequentie .... 40 Hz tot 500 Hz

Drempelafval -12 dB/oc

Bass boost:

Frequentie 50 Hz

Niveau 0 dB/6 dB/12 dB

Gain-regeling:

RCA 200 mV tot 6,5 V

Luidspreker 0,8V tot 26 V

Maximaal ingangsniveau / impedantie:

RCA 6,5V/22kΩ

Luidspreker 26V/22kΩ

Opmerkingen

• Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.
• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanneer een geluidssignaal worden ingevoerd. Gebruik deze waarde om de totale

stroomafname te berekenen bij gebruik van

meerdereversterkers.
