GM-5500T - Amplificador de coche PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia de audio
Características técnicas principales	2 canales, potencia máxima de 550W, clase AB
Alimentación eléctrica	12V DC
Dimensiones aproximadas	320 x 240 x 60 mm
Peso	3,5 kg
Compatibilidades	Compatible con la mayoría de los sistemas de audio de coche
Tipo de batería	No aplicable (funciona con alimentación de 12V)
Tensión	12V
Potencia	550W máx, 2 x 150W RMS a 4 ohmios
Funciones principales	Amplificación de audio, ajuste de graves y agudos
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles a través del fabricante
Seguridad	Protección contra cortocircuitos y sobrecalentamiento
Información general útil	Ideal para los amantes de la música que buscan mejorar la calidad de sonido de su vehículo

Preguntas frecuentes - GM-5500T PIONEER

¿Cómo conectar el PIONEER GM-5500T en mi coche?

Para conectar el PIONEER GM-5500T, comienza desconectando la batería de tu coche. Luego, conecta los cables de alimentación (positivo y negativo) al amplificador, asegurándote de que el cable positivo esté conectado al terminal positivo de la batería. Conecta los cables de los altavoces a las salidas apropiadas del amplificador.

¿Por qué mi amplificador PIONEER GM-5500T no se enciende?

Primero verifica las conexiones de alimentación. Asegúrate de que el cable positivo esté correctamente conectado y que la batería del coche esté cargada. También verifica el fusible del amplificador. Si el fusible está quemado, cámbialo y vuelve a intentarlo.

¿Cómo ajustar el nivel de ganancia en el PIONEER GM-5500T?

Para ajustar el nivel de ganancia, comienza reproduciendo una pista de audio a un volumen moderado. Gira el botón de ganancia en el amplificador hacia la derecha hasta que escuches distorsión, luego retrocede ligeramente hasta obtener un sonido claro. Esto optimizará la potencia sin distorsión.

¿Qué hacer si el sonido del amplificador es bajo?

Primero verifica las conexiones de los altavoces y asegúrate de que estén correctamente conectados. Luego, verifica el ajuste de ganancia y asegúrate de que esté lo suficientemente alto. También puedes verificar si la radio está configurada para salir a través del amplificador.

¿Cómo saber si mi PIONEER GM-5500T está sobrecalentado?

El amplificador puede sobrecalentarse si la ventilación está obstruida o si los niveles de ganancia son demasiado altos. Si el amplificador se apaga o si se enciende una luz roja, esto puede indicar sobrecalentamiento. Déjalo enfriar y asegúrate de que el lugar de instalación esté bien ventilado.

¿Puedo usar el PIONEER GM-5500T con un subwoofer?

Sí, el PIONEER GM-5500T es compatible con subwoofers. Asegúrate de que el subwoofer esté bien cableado a las salidas apropiadas del amplificador y que la potencia del amplificador corresponda a la capacidad del subwoofer.

MANUAL DE USUARIO GM-5500T PIONEER

AMPLIFICADOR DE POTENCIA DE DOS CANALES EN PUENTE

ДВУХКАHAJIьНБИ YСИЛNTЕЛБ MOЦHOCТС BO3MOЖHOCTbI MOCTOBOFO BKJIQUECHNЯ

GM-5500T

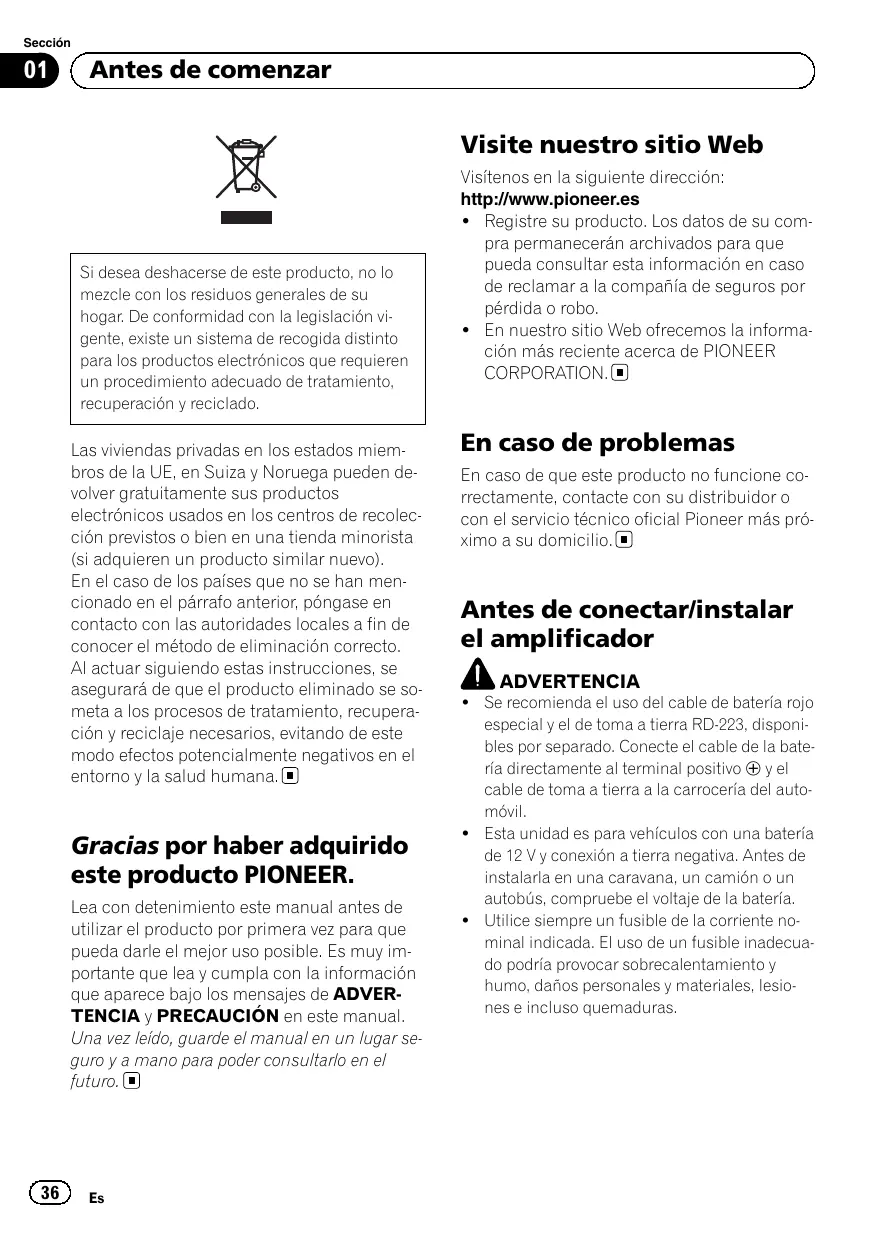

Si deseña deshacerse de este producto, no lo mezcble con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogidadistinctopara los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las vividas privadas en los estados miembros de la UE, en Suiza y Noruega peuvent devolver Gratisamente sus productos electrónicos usados en los centros de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los País que no se hanmentionado en el párrafo anterior,pongase encontacto con las autoridades locales a fin deconocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, seasegurará de que el producto eliminado se someta a los procesos de tratimiento, recuperación y reciclaje necessarios, evitando de este modo efectos potencialmente negativos en elentorno y la salute humana.

Gracias por haber adquirido este producto PIONEER.

Lea con detenimiento este manual antes de utilizes el producto por primera vez para que pueda darle el mejor uso possible. Es muy importante que lea y cumpla con la informacion que aparece bajo los mensajes de ADVERTENCIA y PRECAUCION en estemanual. Una vez leido, guarde elmanual en un lugar seguro y a mano para poder consultarlo en el futuro.

Visit nuestro sitio Web

Visitenos en lasuma de direccion: http://www.pioneer.es

• Registre su producto. Los datos de su comprar permaneceran ARCHIVados para que pueda consultar esta informacion en caso de reclamar a la compania de seguros por perdida o robo.
• En是我国的Web ofrecemos la información másrecente acerca de PIONEER CORPORATION.

En caso de problemas

En caso de que este producto no funciona cor-rectamente,contacte con su distribuidor o con el serviceo专业技术o oficial Pioneer mas proximo a su domicilio.

Antes de conectar/instalar el amplificador

ADVERTENCIA

• Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por分开ado. Conecte el cable de la batería directamente al terminal positivo y el cable de toma a tierra a la carrocería del automóvil.
  -Esta unidad es para vehículos con una batería de 12V y connexion a tierra negativa. Antes de instalarla en una caravana, un camión o un autobús, compruebe el voltaje de la batería.

• Utilice siempre un fusible de la corriente nominal indicada. El uso de un fusible inadeado podra provocacularmente y humano, daños personales y materiales, lesiones e incluso quemaduras.

• Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la batería vendido por分开 o el fusible del amplificador. Determine y SOLUTIONE el problema y afterwards reemplaza el fusible por lo que decharacteristicas identicas.

• No permitted that this area is used for the purpose of the study.
• No permit to be used for other purposes.
• No permit to be used for other purposes.
• No permit to be used for other purposes.
• Ante cualquier anomalía, la fuente de alimentación del amplíficator se desconecta para evitar averías en el equipo. Si this occurre, DESCONECTE el sistemas y compruebe las conexiones de la fuente de alimentación y del alvaz. Si no consigue determinar el problema, contacte con su distribuidor.
• Desconecte siempre primero el terminal negativo de la batería para evaporar riesgos de descarga electrónica o un cortocircuito durante la instalación.

PRECAUCION

• Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que provienen del exterior.
• El uso prolongado del estéreo del vehúculo,mñana el motor permanece inactivo o enmarcha al ralentí pueda agotar la batería.

Acerca de la función de protección

La función de protección funciona en las conditiones que se indicate a continuación. Si se activa la función de protección, se desactivará el indicator de encendido y el amplificador se apagará.

• Si se encuentran cortocircuitos el terminal de salute del altovoz y el cable del altovoz.
• Si sube demasiado la temperatura del interior del amplificador.
• Si se aplica un voltaje CC al terminal de salute del altevoz.

Que es cadacosa

Partedelantera

Parte triturera

Para ajustar el interruptor, si es preciso utilize un destornillador de cabeza plana.

① Interruptor del LPF (filtro de paso bajo)

Cambia los ajustes según el altovo conec-tado.

• Cuando el.altavoz de subgraves esté con-. nectado:
  Selección ON.Esta.option elimina las Frequencias altas y reproduce las bajas.
• Cuando el.altavoz de toda la gama esté conectado:
  Selección ORF. OFF genera toda la gama de Frequencias.

② Control FREQ (frecuencia de corte)

La Frequencia de corte que se pueda selec-. tionar es de 40Hz a 500Hz si el commutador de seleccion LPF está activado.

③ Interruptor del BASS BOOST (control de nivel de intensificacion de graves)

Se pueda selectionar el nivel de intensificacion de graves entre 0 dB, 6 dB y 12 dB.

④ Control de GAIN (ganancia)

Si la Salah vigue siendo bajo, incluso al subir el volumen del estéreo del vehístico, posición los controlles en un nivel más bajo. Si se escucha cierta distorsión al subir el volumen del vehístico, posición这些东西 controlles en un nivel superior.

• Para el uso con un estéreo de vehículos provisto de RCA (salida estándar de 500

mV), posicionese en NORMAL. Para el uso con un estereo de vehiculo Pioneer provisto de RCA, con una salute maxima de 4 V o superior, ajuste el nivel para que coincida con la calidad de estereo del vehiculo.

• Si se oye ruido excessivo cuando se usesan los terminales de entrada de altovoz, gire el control de ganancia a un nivel superior.

⑤ Indicador de encendido

El indicator de encendido se ilumina para indicar que está activado (ON).

Configuración correcta de la ganancia

• Función de protección incluida paraatarposiblesfallos enla unidad y/o altavocedesbido auna salida excesiva,aluso indeblod o a una conexión inadecuada.
• Al reproducir sonidos demasiado altos, etc., esta funciona interrupme la reproduccion duranteunossegundos como unafuncion normal,yretoma la reproduccion cuando se baja el volumen de la unidad principal.
• Una interrupción en la calidad del sonido suece indica un ajuste incorrecto del control de ganancia. Para garantizar una reproducción continua cuando el volumen de la unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salute maxima del preamplificador (pre-out), deforma que el volumen permanzca sin Cambios y le permita controlar la calidad excessiva.
• Una vez corregido el volumen y los ajustes de ganancia, el sonido de la unidad aun se interrupme cada cierto tiempo. De presentarse esta situacion, contacte con el serviceo专业技术o oficial Pioneer más cercano a su domicilio.

Control de ganancia de esta unidad

LaImagenanteriormuestraunajuste de ganancia NORMAL.

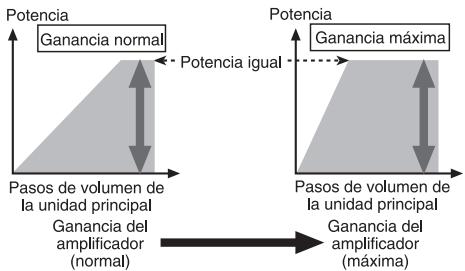

Relación entre ganancia del amplificador y corriente de calidad de laidad principal

Si la ganancia del amplificador se augmente Incorrectamente,sole incrementará la distorsión, con un ligero augento de la potencia.

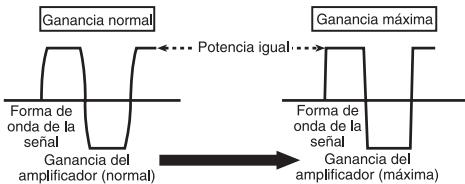

Forma de onda de la seals en la reproduccion con el volumen alto utilizing el control de ganancia del amplificador

Forma de onda distorsionada con salute alta, si se aumento la ganancia del amplificador solo se modifica ligeramente la potencia.

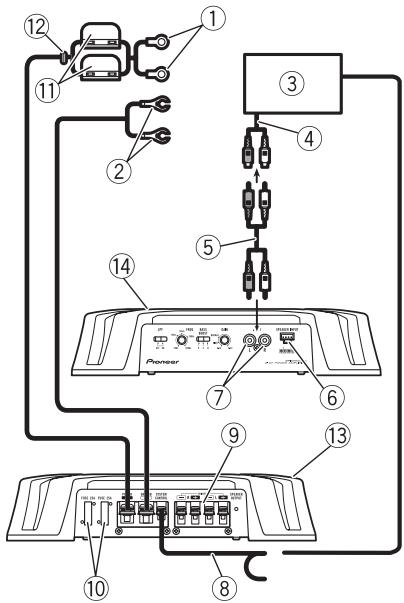

Diagrama de connexion

① Cable de bateria rojo especial RD-223 (se vend e por separado) Tras completar el resto de conexiones del amplificador, finalmente connecte el terminal del cable de la bateria del amplificador al terminal positivo () de la bateria.
② Cable de puesta a tierra (negro) RD-223 (se vendte por分开ado) Conecte a la carroceria metalica o chasis.
③ Estéreo del vehúculo con tomas de salute RCA (se venden por分开)
④ Salida externa
⑤ Conexión de cable con connectores de terminal RCA (se venden por分开)
⑥ Terminal de entrada de altevoces (utilice el conector adjunto) Consulte la?siguiente seccion para instrucciones sobre la conexion del altovoz.Consulte Conexiones alutilizar el cable del entrance del altevoz en la page 42.
⑦ Toma de entrada RCA
Cable de control a distancia del sistema (se vende por分开)

Conecte el terminal macho de este cable al terminal del control a distancia del sistemas en el estereo del vehiculo. El terminal hembra se pueda conectar al terminal del control de rele de la antenna del automóvil. Si el estereo del vehiculo no dispone de un terminal para el control a distancia del sistemas, conecte el terminal macho al terminal de potencia a工程技术 de la llave de encendido.

9 Terminales de salute del altovo Consulte la?siguiente seccion para instrucciones sobre la connexion del altovo.Consulte Conexiones alutilizar el cable de entrada del altevoz en la page 42.
10 Fusible (25 A) × 2
⑪ Fusible (30 A) × 2
⑫ Ojal
13 Partebrasera
14 Partedelantera

Antes de conectar el amplificador

ADVERTENCIA

• Asegure el cableado con pinzas para cables o cinta adhesiva. Para proteger el cableado, envuelva con cinta adhesiva las partes que estén en contacto con piezas metálicas.
• Nunca corte el aislamento de la fuente de alimentación para suministrar energia其中之一 equipo; La capacité de corriente del cable es limitada.

PRECAUCION

• Nunca acorte ningún cable, ya que el circuito de protección podía no funciona correctamente.
• Nunca ponga directamente a tierra el cable del altovoz ni junte varios cables conductores negativos (Θ).

Conexión de las unidades

• Si el cable de control a distancia del sistemas del amplificador está conectado a un terminal de potencia a工程技术 de la llave de encendido (12 V de CC), el amplificador permanecerá activo tanto si el estéreo del vehúculo está apagado como encendido, lo que pueda agotar la bateria si el motor permanece inactivo o en marcha al ralentí.
• Instale y pase el cable de la bateria (adquirido por分开ado) lo más lejos possible de los cables del altovoz.

Instale y pase el cable de la bateria (adquirido por分开), junto con el cable de puesta a tierra, los cables del altvaz y el amplificador lo más lejos possible de la antenna, del cable de la antenna y del sintonizador.

Acerca del modo en puente

Diagrama A - Correcto
Modo de connexion en puente de 4 Ω

Diagrama B - Incorrecto
Mrado de connexion enpuete de 2Ω

La impedancia maxima del altovoz es de 4 por favor, compruébelo detenidamente. La connexion incorrecta al amplificador pueda resultar en un funciona defectuoso o Causear lesiones debido a quemaduras por sobrecalentamento. El modo en puente en un amplificador de dos ca- nales, con una energia de 4 permite disponible de dos altovoces de 8 en paralelo, izquierdo y derecho (diagramma A) o utilizen un unico altovoz de 4 En el caso de otheros amplificadores, siga el diagrama de connexion de salute del altovoz para la union en puente que se indica: dos altevoces de 8 en paralelo para una energia de 4 o un unico altovoz de 4 por canal.

Para[qualquierotra consulta,contacte con el distribuidoroficialdePioneero dirijaseal service de atencional cliente.

Acerca de una asignación adequada del altovoz

Asegúrese de que los altavoces cumplen con los siguientes estandares; en caso contrario, existe cierto riesgo de incendio, humano y otros daños. La impedancia del altovoz es de 2 Ω a 8 Ω en la connexion de estéreo, o de 4 Ω a 8 Ω en la connexion monoaural y en另一边 connexion de puente.

Altavoz de subgraves

Canal del altovoz	Potencia
Salida de dos cana-les	Entrada nominal: Mín. 130 W
Salida de un canal	Entrada nominal: Min. 400 W

Apartedelaltavozde subgraves

Canal del altovoz	Potencia
Salida de dos cana-les	Entrada MÁX.:Mín. 250 W
Salida de un canal	Entrada MÁX.:Mín. 800 W

Conexión de altavoces

El modo de salute de los altavoces pueda ser de dos canales (estereo) o de un canal (mono). Conectar los connectores del altovoz para ajustarse al modo según las ilustracionesmostatadas abajo.

Salida de dos canales (estereo)

① Altavoz (izquierdo)
② Altavoz (derecho)

Salida de un canal

① Altavoz (monoaural)

Conexiones al utiliser el cable de entrada del altovoz

Conecte los cables de salute de los altavoces del equipo estéreo del vehúculo al amplificador mediante el cable de entrada del altovoz suministrado.

• No connecte la entrada RCA ni la entrada del altovoz al"Myso tiempo.

① Estéreo del vehúculo
② Salida del altovoz
③ Blanco/negro: Izquierdo Θ
④ Blanco: Izquierdo ⊕
⑤ Gris/negro: Derecho Θ
⑥ Gris: Derecho
⑦ Conector de entrada del altovo A terminal de entrada del altovo de esta unidad.

Conexión del terminal de potencia

Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por分开ado. Conecte el cable de la batería directamente al terminal positivo y el cable de toma a tierra a la carrocería del automóvil.

ADVERTENCIA

Si el cable de la batería no está correctamente fjado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentimiento, funciona defectuoso y daños, incluyendo pequeñas quemaduras.

1 Pase el cable de la bateria desde el compartmento del motor hasta el interior del vehiculo.

Tras completar el resto de conexiones del amplificador, finalmente connecte el terminal del cable de la bateria del amplificador al terminal positivo () de la bateria.

① Terminalpositivo ()
② Compartimento del motor
③ Interior del vehiculo
④ Fusible (30 A) × 2
⑤ Inserte el ojal elástico de la junta tórica en la carrocería.
(6) Perfore un agujero de 14 mm en el vehiculo.

2 Introduzca el cable de la bateria, el de puesta a tierra y el del control a distancia del sistema.

3 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fazer las lenguetas a los cables.

① Lengueta (se vende por separado)
② Cable de bateria
③ Cable de puesta a tierra

4 Conecte los cables al terminal.

Fije los cables firmamente utilizing los tornillos para terminales.

① Terminal de control a distancia del sistema
② Terminal de puesta a tierra
③ Terminal de potencia
④ Tornillos para terminales
⑤ Cable de batería
⑥ Cable de puesta a tierra
⑦ Cable de control a distancia del sistemas

Conexión de los terminales de salute del altovoz

1 Utilice un cortealambres o un cuter parapelar los extremos de los cables del los altavocesapproximadamente 10mm y trencele cable.

2 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fazer las lenguetas a los cables.

Conexión de las unidades

① Lengueta (se vende por separado)
② Cable del alteavoz

3 Conecte los cables del altovoz a los terminales de salute del altovoz.

Fije los cables del altovozfirmamenteutilizando los tornillos para terminales.

① Tornillos para terminales
② Cables del altovoz
③ Terminales de salute del altoavoz

Antes de instalar el amplificador

ADVERTENCIA

• Para garantizar una instalación correcta, utilise las piezas facultadas del modo indicado. El uso de otheras piezas differsente a las facultadas, pueda darar las partes internas del amplificador o aflojarse hacer que este se apague.
• No instalar en:

— Lugaresdonedupeadalesionaral conductoro a los pasajeros en caso de detener el vehiculo de repente.
— Lugaresdonedupeada interferirconla conducion,comoesla zona situada delante del asiento del conductor.

• Coloque tornillos de rosca cortante de tal mannersque el extremodel tornillo no toque ningun cable. Esto es muy importante para evitar que los cables terminen cortandose por la vibracion del vehiculo, lo que podra occasionar un incendio.
• Asegúrese de que los cables no queden atrapados en el mecanismo de deslizamente de los asientos o toquen las piernas de los pasajeros en unvehicle; lo que podra producir un cortocircuito.
• Cuando realice un agujero para instalar el amplificador, asegúrese siempre de que no haya ninguna pieza detrás del panel y proteja todos los cables y equipos importantes (p. ej. linías de freno/combustible, cableado electrico) para evaporar daños.

PRECAUCION

• Para garantizar una disipacion termica adecuada del amplificador, asegurese de lo siguiente durante la instalacion:

— Deje suficiente espacio sobre el amplificador para que la ventilacion sea adecuada.
No cubra el amplificador con una alfombra o moqueta.

• La funciona de proteccion你能activarse para proteger al amplificador de un sobrecalentamento por estar instalado en un lugaronde el calor no pueda disiparse bien,por utilizeso

continuamente con un volumen alto, etc. De presentarse esta situacion, el amplificador se apaga hasta lograr enfriarse a una cierta temperatura designada.

• Evite que los cables pasen a工程技术 de zonas calientes, como las calidas del calentador. El calor puede darar el aislamento, occasionando un cortocircuito en el vehiculo.
• El lugar idoneo para la instalacion differe según el modelo del vehiculo. Fije el amplificador a un lugar lo suficientemente rigido.
• En primer lugar, realizice conexiones temporales y compruebe que el amplificador y el sistemas的功能an correctamente.
• Después de instalar el amplificador, confirmarme que la rueda de repuesto, las��omas yDEMAS herramentas能把n retirarse fácilmente.

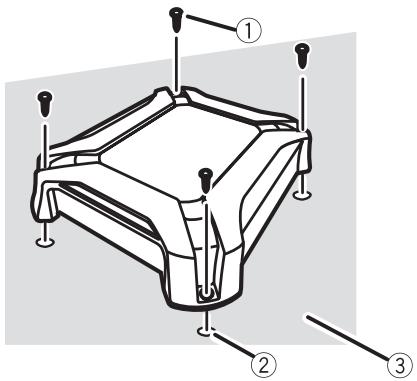

Ejempio de instalacion en la alfombra o chasis

1 Coloque el amplificador en el lugar de instalacion deseado.
Inserte los tornillos de rosca cortante facilitados (4× 18mm) en los orificios correspondientes y apriételos con un destornillador deforma que deben unamarca sobre se vayan a perforar los orificios de instalación.
2 Perfore agujeros de 2,5 mm de diametro en las marcas, sobre la alfombra o directamente en el chasis.

3 Instale el amplificador utilizing los tornillos con rosca cortanteilitados (4 mm × 18 mm).

① Tornillos de rosca cortante (4mm × 18mm)
② Perfore un agujero de 2,5 mm de diametro
③ Moqueta o chasis del automóvil

Información adicional

Especificaciones

Fuente de alimentacion 14,4 V CC (10,8 V a 15,1 V permissible)

Sistema de derivacion a tierra .Tipo negativo

Consumo actual 29 A (a potencia continua, 4 Ω)

Consumo de corriente promedio 8A (4Ω para dos canales) 14A (4Ω para un canal)

Fusible 25 A x 2

Dimensiones (An × Al × Pr) 289 mm × 62 mm × 349 mm

Peso 3,2 kg (conectores para cableado no incluidos)

Potencia de salute maxima 820W (410W× 2)

Potencia de salute continua 125Wx2(a14,4V,4Ω 20Hz a 20kHz, ≤ 1,0% THD

$$ + N) $$

$$ 4 0 0 \mathrm {W} \times 1 (\mathrm {a} 1 4, 4 \mathrm {V}, 4 \Omega $$

$$ \begin{array}{l}PUENTE 1\mathrm{kHz},\leq 1,0\% THD\ +N) \end{array} $$

$$ 1 9 0 \mathrm {W} \times 2 (\mathrm {a} 1 4, 4 \mathrm {V}, 2 \Omega $$

$$ 1 \mathrm {kHz}, \leq 1,0 \% \mathrm {THD} + N) $$

Impedancia de energia 4Ω (2Ω a 8Ω permissible)

Respuesta de fecuencia ....10 Hz a 70 kHz (+0dB, - 3 dB)

Relación de senal a ruido ....98 dB (red IEC-A)

Distorsión 0,05% (10 W, 1 kHz)

Filtro de paso bajo: Frecuencia de corte ....40 Hz a 500 Hz Pendiente de corte ..-12 dB/oct

Intensificacion de graves: Frecuencia 50 Hz Nivel 0 dB/6 dB/12 dB

Control de ganancia: RCA 200 mV a 6,5 V Altavoz 0,8 V a 26 V

Nivel de entrada maximalo / impedancia: RCA 6,5 V/22 kΩ
Altavoz 26V/22kΩ

Notas

Las specifications y el Diseño está susjetos a modificaciones sin previo aviso.
- El consumo medio de corriente se aproxima al consumo de corriente máximo de estaunities cuando recibe una seals de audio. Utilice este valor cuandoonga que trabajo con la

corriente total consumida por various amplificadores de potencia.

Visite www.pioneer.es (o www.pioneer.eu) para registrar su producto.
