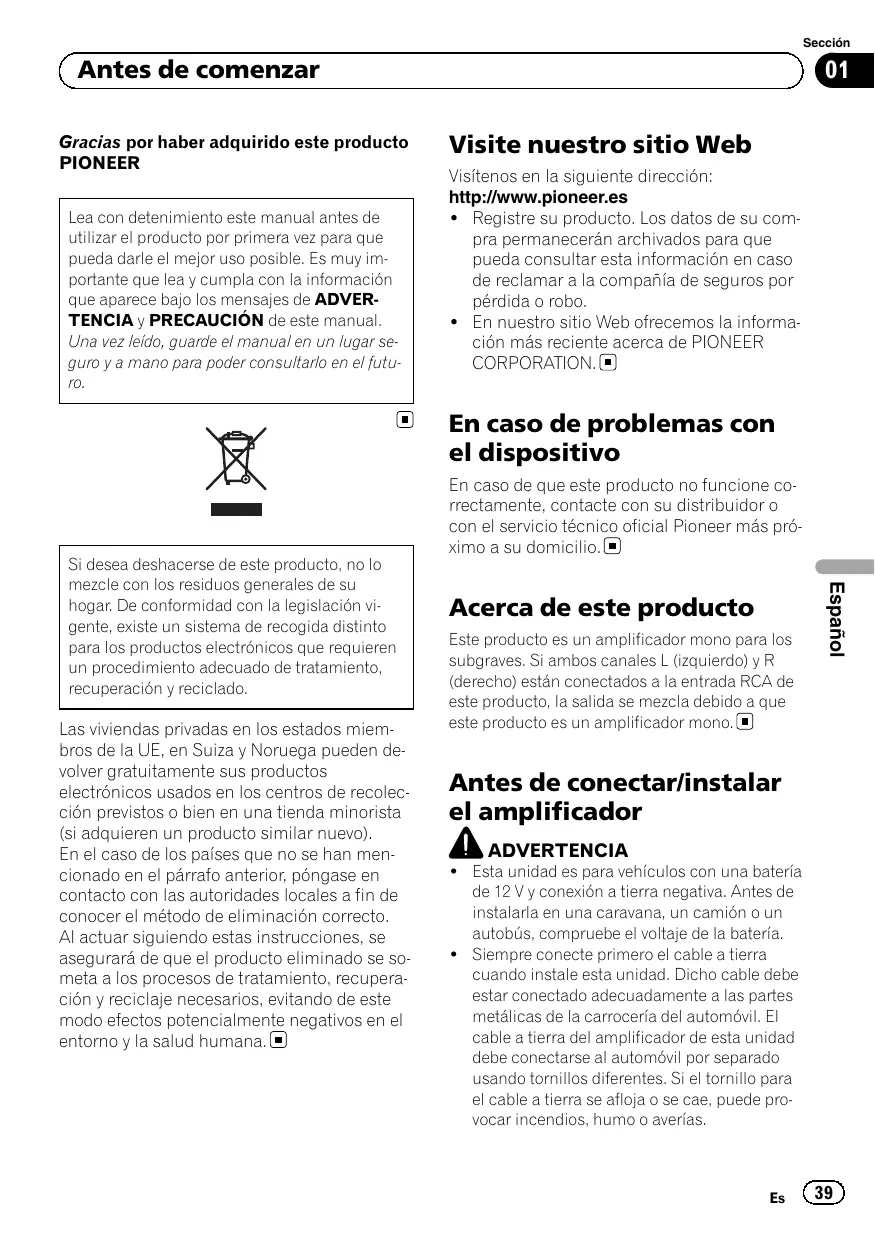

Antes de comenzar Gracias por haber adquirido este producto PIONEER Lea con detenimiento este manual antes de utilizar el producto por primera vez para que pueda darle el mejor uso posible. Es muy importante que lea y cumpla con la información que aparece bajo los mensajes de ADVERTENCIA y PRECAUCIÓN de este manual. Una vez leído, guarde el manual en un lugar seguro y a mano para poder consultarlo en el futuro.

Visite nuestro sitio Web Visítenos en la siguiente dirección: http://www.pioneer.es ! Registre su producto. Los datos de su compra permanecerán archivados para que pueda consultar esta información en caso de reclamar a la compañía de seguros por pérdida o robo. ! En nuestro sitio Web ofrecemos la información más reciente acerca de PIONEER CORPORATION. En caso de problemas con el dispositivo En caso de que este producto no funcione correctamente, contacte con su distribuidor o con el servicio técnico oficial Pioneer más próximo a su domicilio. Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en los centros de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con las autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto eliminado se someta a los procesos de tratamiento, recuperación y reciclaje necesarios, evitando de este modo efectos potencialmente negativos en el entorno y la salud humana. Acerca de este producto Este producto es un amplificador mono para los subgraves. Si ambos canales L (izquierdo) y R (derecho) están conectados a la entrada RCA de este producto, la salida se mezcla debido a que este producto es un amplificador mono. Español Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado. Antes de conectar/instalar el amplificador ADVERTENCIA ! Esta unidad es para vehículos con una batería de 12 V y conexión a tierra negativa. Antes de instalarla en una caravana, un camión o un autobús, compruebe el voltaje de la batería. ! Siempre conecte primero el cable a tierra cuando instale esta unidad. Dicho cable debe estar conectado adecuadamente a las partes metálicas de la carrocería del automóvil. El cable a tierra del amplificador de esta unidad debe conectarse al automóvil por separado usando tornillos diferentes. Si el tornillo para el cable a tierra se afloja o se cae, puede provocar incendios, humo o averías.

Antes de comenzar ! Asegúrese de instalar el fusible al cable de la batería. ! Utilice siempre un fusible de la corriente nominal indicada. El uso de un fusible inadecuado podría provocar sobrecalentamiento y humo, daños personales y materiales, lesiones e incluso quemaduras. ! Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la batería vendido por separado o el fusible del amplificador. Determine y solucione el problema y después reemplace el fusible por otro de características idénticas. ! El amplificador debe instalarse en una superficie plana. Instalarlo en una superficie que no sea plana o con protuberancias puede resultar en un funcionamiento defectuoso. ! Cuando instale el amplificador, no deje que ninguna pieza o tornillo extra quede atrapada entre el amplificador y el automóvil. De lo contrario, puede producirse un fallo en su funcionamiento. ! No permita que esta unidad entre en contacto con líquidos, ya que puede producir una descarga eléctrica. Además, el contacto con líquidos puede causar daños en la unidad, humo y recalentamiento. Las superficies del amplificador y cualquier altavoz acoplado pueden calentarse y ocasionar quemaduras. ! Ante cualquier anomalía, la fuente de alimentación del amplificador se desconecta para evitar averías en el equipo. Si esto ocurre, desconecte el sistema y compruebe las conexiones de la fuente de alimentación y del altavoz. Si no consigue determinar el problema, contacte con su distribuidor. ! Desconecte siempre primero el terminal negativo * de la batería para evitar riesgos de descarga eléctrica o un cortocircuito durante la instalación. ! No intente desarmar ni modificar esta unidad, de lo contrario, podría provocar un incendio, una descarga eléctrico u otros fallos en el funcionamiento.

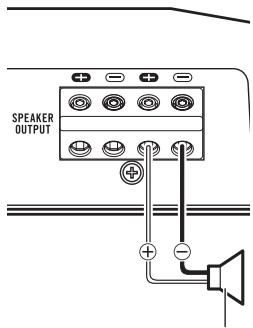

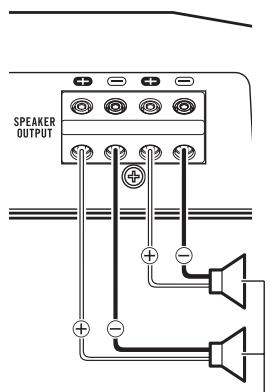

PRECAUCIÓN ! Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que provienen del exterior. ! El uso prolongado del estéreo del vehículo mientras el motor permanece inactivo o en marcha al ralentí puede agotar la batería. ! Conecte cualquiera de los tres altavoces de subgraves al amplificador; 1: un altavoz de subgraves con una entrada nominal de 300 W (GM-D8601) / 500 W (GM-D9601) o superior y una impedancia de 4 W, 2: un altavoz de subgraves con una entrada nominal de 500 W (GM-D8601) / 800 W (GM-D9601) o superior y una impedancia de 2 W o 3: un altavoz de subgraves con una entrada nominal de 800 W (GM-D8601) / 1 200 W (GM-D9601) o superior y una impedancia de 1 W. Si la entrada nominal e impedancia superan dichas frecuencias, el altavoz de subgraves puede incendiarse, generar humo o resultar dañado. Acerca de la función de protección Este producto incluye una función de protección. Si el producto detecta alguna anomalía, se activarán las siguientes funciones para proteger el producto y la salida de los altavoces. ! El indicador POWER/PROTECT se iluminará en rojo y el amplificador se apagará en las situaciones indicadas a continuación. — Si sube demasiado la temperatura del interior del amplificador. — Si se aplica un voltaje CC al terminal de salida del altavoz. ! El indicador POWER/PROTECT se iluminará en rojo y la salida de sonido se silenciará en las situaciones indicadas a continuación. — Si se encuentran cortocircuitados el terminal de salida del altavoz y el cable del altavoz. Sección Configuración de la unidad Qué es cada cosa GM-D8601 Parte delantera

Parte trasera Para ajustar el interruptor, si es preciso utilice un destornillador de cabeza plana. el volumen del vehículo, posicione estos controles en un nivel superior. ! Para el uso con un estéreo de vehículo provisto de RCA (salida estándar de 500 mV), posiciónese en NORMAL. Para el uso con un estéreo de vehículo Pioneer provisto de RCA, con una salida máxima de 4 V o superior, ajuste el nivel para que coincida con la salida de estéreo del vehículo. ! Para el uso con un estéreo de vehículo provisto de RCA con salida de 4 V, posiciónese en H. ! Si se oye ruido excesivo cuando se usan los terminales de entrada de altavoz, gire el control de ganancia a un nivel superior. 3 Control de la frecuencia de corte del LPF (filtro de paso bajo) Se puede seleccionar una frecuencia de corte de 40 Hz a 240 Hz. 4 Conector BASS BOOST REMOTE (mando a distancia del nivel de intensificación de graves) Al conectar el mando a distancia del nivel de intensificación de graves al conector de la unidad principal se podrá seleccionar el nivel de intensificación de graves de 0 dB a 18 dB. Para las instrucciones de la conexión del mando a distancia de intensificación de graves al amplificador, consulte Diagrama de conexión en la página 43. Español Parte trasera

1 Indicador POWER/PROTECT El indicador de encendido se ilumina para indicar que está activado (ON). ! Si algo no funciona con normalidad, el indicador se vuelve rojo. 2 Control de GAIN (ganancia) Si la salida sigue siendo baja, incluso al subir el volumen del estéreo del vehículo, posicione los controles en un nivel más bajo. Si se escucha cierta distorsión al subir

Configuración de la unidad Configuración correcta de la ganancia ! Función de protección incluida para evitar posibles fallos en la unidad y/o altavoces debido a una salida excesiva, al uso indebido o a una conexión inadecuada. ! Al reproducir sonidos demasiado altos, etc., esta función interrumpe la reproducción durante unos segundos como una función normal, y retoma la reproducción cuando se baja el volumen de la unidad principal. ! Una interrupción en la salida del sonido puede indicar un ajuste incorrecto del control de ganancia. Para garantizar una reproducción continua cuando el volumen de la unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salida máxima del preamplificador (pre-out), de manera que el volumen permanezca sin cambios y le permita controlar la salida excesiva. ! Una vez corregido el volumen y los ajustes de ganancia, el sonido de la unidad aún se interrumpe cada cierto tiempo. De presentarse esta situación, contacte con el servicio técnico oficial Pioneer más cercano a su domicilio. Control de ganancia de esta unidad Nivel de salida del preamplificador: 2 V (estándar: 500 mV) Nivel de salida del preamplificador: 4 V La imagen anterior muestra un ajuste de ganancia NORMAL.

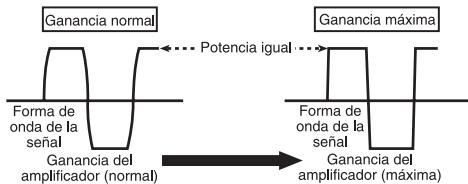

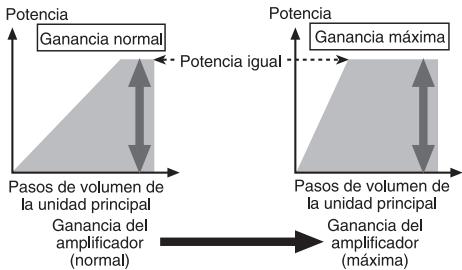

Relación entre ganancia del amplificador y corriente de salida de la unidad principal Si la ganancia del amplificador se aumenta incorrectamente, sólo incrementará la distorsión, con un ligero aumento de la potencia. Forma de onda de la señal en la reproducción con el volumen alto utilizando el control de ganancia del amplificador Forma de onda distorsionada con salida alta, si se aumenta la ganancia del amplificador sólo se modifica ligeramente la potencia. Sección Conexión de las unidades

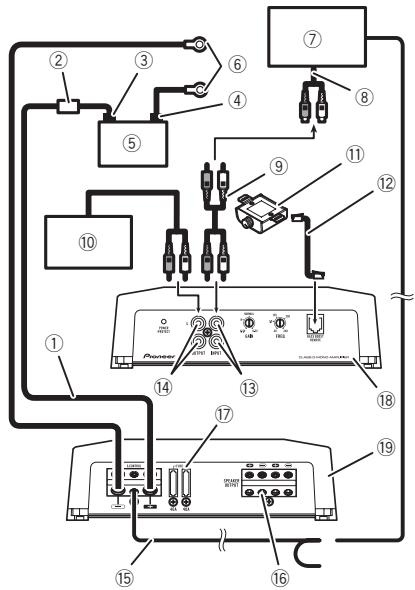

Diagrama de conexión

1 Cable de batería (se vende por separado) ! La longitud máxima del cable entre el fusible y el terminal positivo + de la batería es de 30 cm. ! Para el tamaño del cable, consulte Conexión del terminal de potencia en la página 45. El cable de la batería, el cable de puesta a tierra y el cable directo de tierra opcional tienen que tener el mismo tamaño. Tras completar el resto de conexiones del amplificador, conecte el terminal del cable de la batería del amplificador al terminal positivo + de la batería. 2 Fusible 100 A (GM-D8601) / 150 A (GM-D9601) (se vende por separado) Cada amplificador ha de llevar sus propios fusibles de 100 A (GM-D8601) / 150 A (GMD9601). 3 Terminal positivo (+) 4 Terminal negativo (*) 5 Batería (se vende por separado) 6 Cable de puesta a tierra, terminal (se vende por separado)

Los cables de puesta a tierra deben tener el mismo tamaño que el cable de la batería. Conecte a la carrocería metálica o chasis. Estéreo del vehículo con tomas de salida RCA (se venden por separado) Salida externa Conexión de cable con conectores de terminal RCA (se venden por separado) Amplificador con tomas de entrada RCA (se vende por separado) Mando a distancia del nivel de intensificación de graves Cable del mando a distancia del nivel de intensificación de graves (5 m) Toma de entrada RCA Toma de salida RCA Cable de control a distancia del sistema (se vende por separado) Conecte el terminal macho de este cable al terminal del control a distancia del sistema en el estéreo del vehículo. El terminal hembra se puede conectar al terminal del control de relé de la antena del automóvil. Si el estéreo del vehículo no dispone de un terminal para el control a distancia del sistema, conecte el terminal macho al terminal de potencia a través de la llave de encendido. Terminales de salida del altavoz Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte Conexiones al utilizar el cable de entrada del altavoz en la página 45. Fusible 40 A × 2 (GM-D8601) / 40 A × 3 (GMD9601) Parte delantera Parte trasera Antes de conectar el amplificador ADVERTENCIA ! Asegure el cableado con pinzas para cables o cinta adhesiva. Para proteger el cableado, envuelva con cinta adhesiva las partes que estén en contacto con piezas metálicas.

Conexión de las unidades ! Nunca corte el aislamiento de la fuente de alimentación para suministrar energía otros equipos. La capacidad de corriente del cable es limitada. PRECAUCIÓN ! Nunca acorte ningún cable, ya que el circuito de protección podría no funcionar correctamente. ! Nunca conecte el cable negativo de los altavoces directamente a tierra. ! Nunca empalme los cables negativos de varios altavoces. ! Si el cable de control a distancia del sistema del amplificador está conectado a un terminal de potencia a través de la llave de encendido (12 V de CC), el amplificador permanecerá activo tanto si el estéreo del vehículo está apagado como encendido, lo que puede agotar la batería si el motor permanece inactivo o en marcha al ralentí. ! Instale y pase el cable de la batería (adquirido por separado) lo más lejos posible de los cables del altavoz. Instale y pase el cable de la batería (adquirido por separado), junto con el cable de puesta a tierra, los cables del altavoz y el amplificador lo más lejos posible de la antena, del cable de la antena y del sintonizador. normal, este amplificador puede activar automáticamente la función de silenciamiento si el sonido se emite a un volumen alto. Baje el volumen hasta que se cancele la función de silenciamiento. Si el amplificador se conecta a un altavoz Salida del altavoz Si el amplificador se conecta a dos altavoces La salida de dos altavoces es la misma que la de un altavoz. Conexión de altavoces Este amplificador se puede conectar a dos altavoces en paralelo. Conecte los conectores del altavoz para ajustarse al modo según las ilustraciones mostradas abajo. Precauciones relativas a la conexión en paralelo ! Al conectar dos altavoces en paralelo, cerciórese de que la impedancia sintética es de 1 W a 8 W para evitar que el amplificador se incendie, genere humo y/o resulte dañado. ! Si se conecta en paralelo con la impedancia sintética inferior a 1 W, como función

Salida del altavoz Sección Conexión de las unidades Conexiones al utilizar el cable de entrada del altavoz Conecte los cables de salida del altavoz del estéreo del vehículo al amplificador utilizando el cable de entrada del altavoz facilitado con el cable del conector RCA. Estéreo del vehículo Salida del altavoz Rojo: derecha + Negro: derecha * Negro: izquierda * Blanco: izquierda + Cable de entrada del altavoz con el cable del conector RCA A la toma de entrada RCA de esta unidad Notas ! Si se conectan los cables del altavoz con un cable del conector RCA de una unidad principal al amplificador, el amplificador se activará automáticamente al conectar la unidad principal. Cuando se desconecte la unidad principal, el amplificador se apagará automáticamente. Esta función puede no funcionar con algunas unidades principales. De presentarse esta situación, utilice el cable de control a distancia del sistema (se vende por separado). Si se conectan varios amplificadores a la vez, conecte la unidad principal y todos los amplificadores a través del cable de control a distancia del sistema. ! Conecte el cable de control a distancia del sistema cuando quiera activar sólo el estéreo del vehículo, no el amplificador. ! Este amplificador selecciona automáticamente un modo de señal de entrada entre el nivel RCA y el nivel del altavoz mediante la detección de una señal de entrada. Conexiones de terminal sin soldar ! Dado que el cable se puede soltar con el paso del tiempo, se deberá comprobar periódicamente y apretar cuando sea necesario. ! No suelde ni acople los extremos de los cables trenzados. ! Fíjelo cerciorándose de que la cubierta aislante del cable no se apriete en exceso. ! Use la llave hexagonal suministrada con el producto para aflojar el tornillo del terminal del amplificador y utilícela para fijar correctamente el cable. Tenga cuidado y evite apretar excesivamente este tornillo, ya que podría dañar el cable. Conexión del terminal de potencia Español

ADVERTENCIA Si el cable de la batería no está correctamente fijado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentamiento, funcionamiento defectuoso y daños, incluyendo pequeñas quemaduras. ! Utilice siempre el cable de la batería y el cable de toma a tierra recomendados, disponibles por separado. Conecte el cable de la batería directamente al terminal positivo (+) de la batería del vehículo y el cable de toma a tierra a la carrocería del automóvil. ! El tamaño recomendado de los cables (AWG: sistema americano de calibres de alambres) es el siguiente. El cable de la batería, el cable de puesta a tierra y el cable directo de tierra opcional han de tener el mismo tamaño. ! Utilice un cable de 8 AWG a 16 AWG para el cable del altavoz.

Conexión de las unidades Tamaño del cable de la batería y del cable de puesta a tierra Longitud del cable Tamaño del cable inferior a 3,6 m 6 AWG inferior a 6,4 m 4 AWG 1 Pase el cable de la batería desde el compartimento del motor hasta el interior del vehículo. 2 Utilice un cortaalambres o un cutter para pelar los extremos del cable de la batería, del cable de puesta a tierra y del cable del control remoto del sistema y dejar desnudo aproximadamente 10 mm del extremo de cada uno de los cables y, a continuación retuerza los extremos expuestos de los cables. Gírelos ! Al hacer un agujero para el paso del cable en la carrocería del vehículo y tender un cable de batería por él, tenga cuidado de no cortocircuitear el cable dañándolo con cantos afilados o las rebabas del agujero. Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del cable de la batería del amplificador al terminal positivo (+) de la batería. 10 mm 3 Conecte los cables al terminal. Fije los cables firmemente utilizando los tornillos para terminales.

1 Terminal positivo (+) 2 Cable de batería (se vende por separado) La longitud máxima del cable entre el fusible y el terminal positivo + de la batería es de 30 cm. 3 Fusible 100 A (GM-D8601) / 150 A (GMD9601) (se vende por separado) Cada amplificador ha de llevar sus propios fusibles de 100 A (GM-D8601) / 150 A (GMD9601).

Cable de batería Terminal de potencia Cable de puesta a tierra Terminal de puesta a tierra Cable de control a distancia del sistema Terminal de control a distancia del sistema Tornillos para terminales Sección Conexión de las unidades

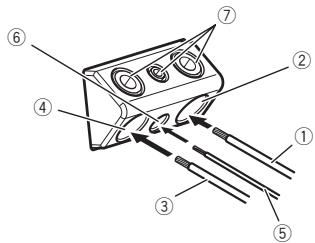

Conexión de los terminales de salida del altavoz 1 Utilice un cortaalambres o un cúter para pelar los extremos de los cables de los altavoces aproximadamente 10 mm y trence el cable. Gírelos 10 mm 2 Conecte los cables del altavoz a los terminales de salida del altavoz. Fije los cables firmemente utilizando los tornillos para terminales.

1 Tornillos para terminales 2 Cables del altavoz 3 Terminales de salida del altavoz

Instalación Antes de instalar el amplificador ADVERTENCIA ! Para garantizar una instalación correcta, utilice las piezas facilitadas del modo indicado. El uso de otras piezas diferentes a las facilitadas, puede dañar las partes internas del amplificador o aflojarse haciendo que éste se apague. ! No instalar en: — Lugares donde pueda lesionar al conductor o a los pasajeros en caso de detener el vehículo de repente. — Lugares donde pueda interferir con la conducción, como es la zona situada en frente del asiento del conductor. ! Coloque tornillos de rosca cortante de tal manera que el extremo del tornillo no toque ningún cable. Esto es muy importante para evitar que los cables terminen cortándose por la vibración del vehículo, lo que podría ocasionar un incendio. ! Asegúrese de que los cables no quedan atrapados en el mecanismo de deslizamiento de los asientos o toquen las piernas de los pasajeros en un vehículo ya que esto podría producir un cortocircuito. ! Cuando realice un agujero para instalar el amplificador, asegúrese siempre de que no haya ninguna pieza detrás del panel y proteja todos los cables y equipos importantes (p. ej. líneas de freno/combustible, cableado eléctrico) para evitar daños. PRECAUCIÓN ! Para garantizar una disipación térmica adecuada del amplificador, asegúrese de lo siguiente durante la instalación: — Deje suficiente espacio sobre el amplificador para que la ventilación sea adecuada. — No cubra el amplificador con una alfombra o moqueta. ! Coloque todos los cables alejados de lugares calientes, como cerca de la salida del calefactor.

! El lugar idóneo para la instalación difiere según el modelo del vehículo. Fije el amplificador a un lugar lo suficientemente rígido. ! Compruebe todas las conexiones y sistemas antes de la instalación final. ! Después de instalar el amplificador, confirme que la rueda de repuesto, las tomas y demás herramientas pueden retirarse fácilmente. Conexión del mando a distancia de la intensificación de graves Fíjelo con los tornillos con rosca cortante (3 mm × 10 mm) en un lugar fácilmente accesible, por ejemplo, debajo del salpicadero. Tornillos de rosca cortante (3 mm × 10 mm) Ejemplo de instalación en la alfombra o chasis 1 Coloque el amplificador en el lugar de instalación deseado. Inserte los tornillos de rosca cortante facilitados (4 mm x 18 mm) en los orificios correspondientes y apriételos con un destornillador de manera que dejen una marca donde se vayan a perforar los orificios de instalación. 2 Perfore agujeros de 2,5 mm de diámetro en las marcas, sobre la alfombra o directamente en el chasis. Sección Instalación

3 Instale el amplificador utilizando los tornillos con rosca cortante facilitados (4 mm × 18 mm).

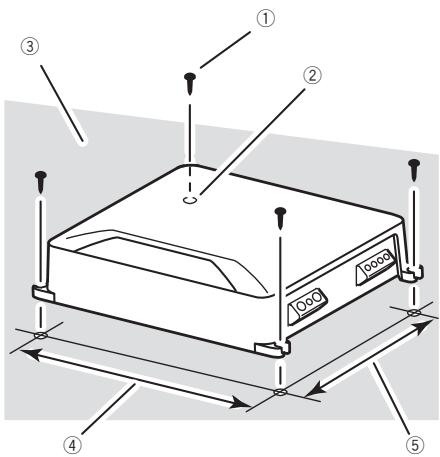

Español Tornillos de rosca cortante (4 mm × 18 mm) Perfore un agujero de 2,5 mm de diámetro Moqueta o chasis del automóvil Distancia entre agujero y agujero: 257 mm (GM-D8601) / 307 mm (GM-D9601) 5 Distancia entre agujero y agujero: 181 mm (GM-D8601) / 181 mm (GM-D9601)

Apéndice Información adicional Especificaciones GM-D8601 Fuente de alimentación ........ 14,4 V cc (10,8 V a 15,1 V permisible) Sistema de derivación a tierra ..................................................... Tipo negativo Consumo actual ...................... 24 A (a potencia continua, 4 W) Consumo medio de corriente ..................................................... 2,9 A (4 W para un canal) 4,0 A (2 W para un canal) 6,0 A (1 W para un canal) Fusible .......................................... 40 A × 2 Dimensiones (An × Al × Pr) ..................................................... 265 mm × 60 mm × 200 mm Peso ............................................... 2,7 kg (conectores para cableado no incluidos) Potencia de salida máxima ..................................................... 600 W × 1 (4 W) / 1 600 W × 1 (1 W) Potencia de salida continua ..................................................... 300 W × 1 (a 14,4 V, 4 W, 20 Hz a 240 Hz, ≦ 1 % THD) 500 W × 1 (a 14,4 V, 2 W, 100 Hz, ≦ 1 % THD) 800 W × 1 (a 14,4 V, 1 W, 100 Hz, ≦ 1 % THD) Impedancia de carga ............. 4 W (1 W a 8 W permisibles) Respuesta de frecuencia ..... 10 Hz a 240 Hz (+0 dB, –3 dB) Relación de señal a ruido .... 100 dB (red IEC-A) Filtro de paso bajo: Frecuencia de corte ...... 40 Hz a 240 Hz Pendiente de corte ........ –12 dB/oct Intensificación de graves: Frecuencia ........................ 50 Hz Nivel ..................................... 0 dB a 18 dB Control de ganancia: RCA ...................................... 200 mV a 6,5 V Altavoz ................................ 0,8 V a 16 V Nivel de entrada máximo / impedancia: RCA ...................................... 6,5 V / 25 kW Altavoz ................................ 16 V / 12 kW GM-D9601 Fuente de alimentación ........ 14,4 V cc (10,8 V a 15,1 V permisible) Sistema de derivación a tierra ..................................................... Tipo negativo Consumo actual ...................... 39 A (a potencia continua, 4W )

• Consumo medio de corriente p. 3
• ,7 A (4 W para un canal) 5,2 A (2 W para un canal) 7,5 A (1 W para un canal) Fusible p. 40
• A × 3 Dimensiones (An × Al × Pr) p. 315
• mm × 60 mm × 200 mm Peso p. 3
• ,3 kg (conectores para cableado no incluidos) Potencia de salida máxima p. 1
• 000 W × 1 (4 W) / 2 400 W × 1 (1 W) Potencia de salida continua p. 500
• W × 1 (a 14,4 V, 4 W, 20 Hz a 240 Hz, ≦ 1 % THD) 800 W × 1 (a 14,4 V, 2 W, 100 Hz, ≦ 1 % THD) 1 200 W × 1 (a 14,4 V, 1 W, 100 Hz, ≦ 1 % THD) Impedancia de carga p. 4
• W (1 W a 8 W permisibles) Respuesta de frecuencia p. 10
• Hz a 240 Hz (+0 dB, –3 dB) Relación de señal a ruido p. 100
• dB (red IEC-A) Filtro de paso bajo: Frecuencia de corte Hz a 240 Hz Pendiente de corte p. 40
• –12 dB/oct Intensificación de graves: Frecuencia p. 50
• Hz Nivel p. 0
• dB a 18 dB Control de ganancia: RCA p. 200
• mV a 6,5 V Altavoz p. 0
• ,8 V a 16 V Nivel de entrada máximo / impedancia: RCA p. 6
• ,5 V / 25 kW Altavoz V / 12 kW Notas ! Las especificaciones y el diseño están sujetos a modificaciones sin previo aviso. ! El consumo medio de corriente se aproxima al consumo de corriente máximo de esta unidad cuando recibe una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por varios amplificadores de potencia. Abschnitt p. 16
