MODE D'EMPLOI GM-D9601 PIONEER

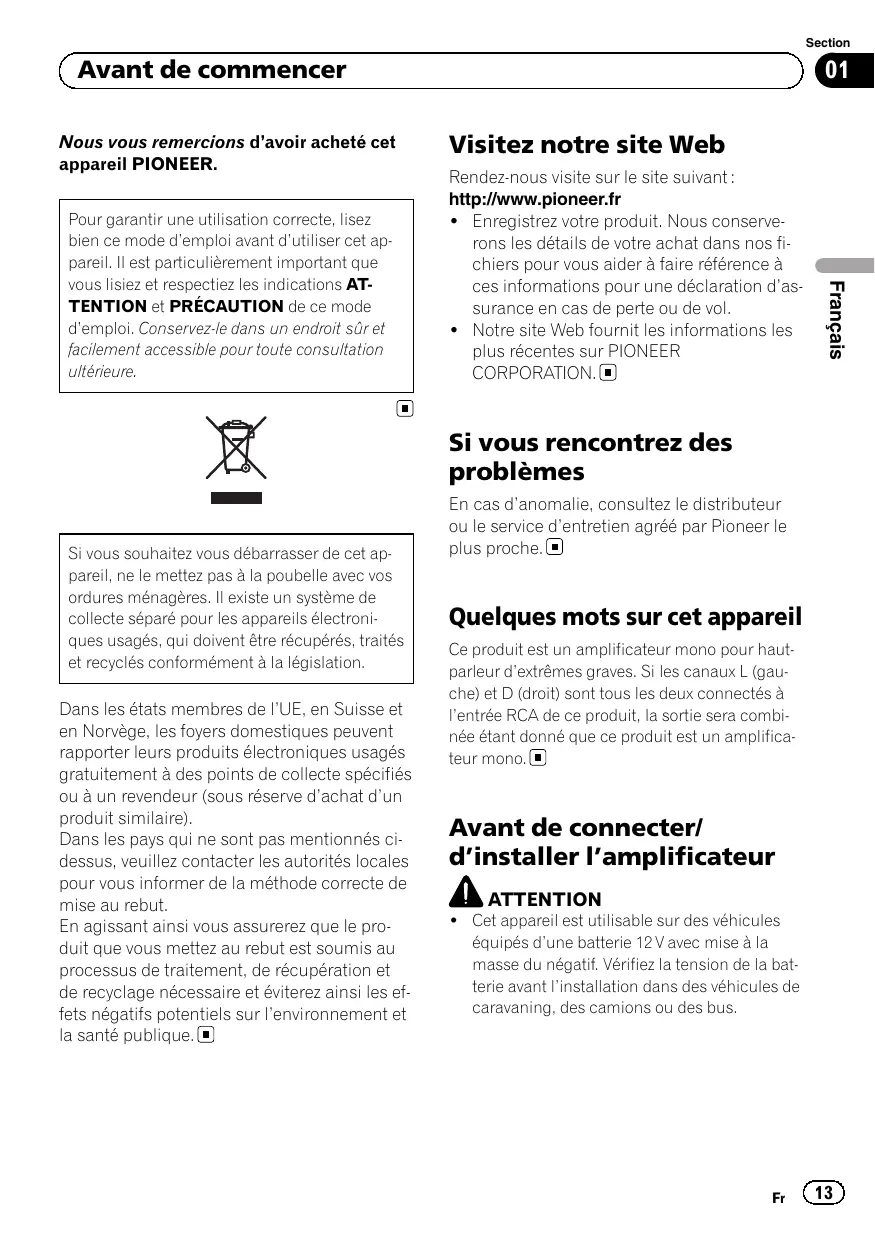

Avant de commencer Nous vous remercions d’avoir acheté cet appareil PIONEER. Visitez notre site Web Rendez-nous visite sur le site suivant : http://www.pioneer.fr ! Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d’assurance en cas de perte ou de vol. ! Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION. Français Pour garantir une utilisation correcte, lisez bien ce mode d’emploi avant d’utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce mode d’emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure.

Si vous rencontrez des problèmes Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation. Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d’achat d’un produit similaire). Dans les pays qui ne sont pas mentionnés cidessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut. En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l’environnement et la santé publique. En cas d’anomalie, consultez le distributeur ou le service d’entretien agréé par Pioneer le plus proche. Quelques mots sur cet appareil Ce produit est un amplificateur mono pour hautparleur d’extrêmes graves. Si les canaux L (gauche) et D (droit) sont tous les deux connectés à l’entrée RCA de ce produit, la sortie sera combinée étant donné que ce produit est un amplificateur mono. Avant de connecter/ d’installer l’amplificateur ATTENTION ! Cet appareil est utilisable sur des véhicules équipés d’une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l’installation dans des véhicules de caravaning, des camions ou des bus.

Avant de commencer ! Lors de l’installation de cet appareil, veillez à connecter d’abord le fil de masse. Assurezvous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du véhicule. Le fil de masse de cet appareil doit être connecté indépendamment au véhicule à l’aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résulter un incendie, de la fumée ou un dysfonctionnement. ! Assurez-vous de bien installer le fusible sur le fil de la batterie. ! Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L’utilisation d’un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures. ! Vérifiez les connexions de l’alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l’amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique. ! Installez toujours l’amplificateur sur une surface plane. N’installez pas l’amplificateur sur une surface qui n’est pas plane ou sur une surface présentant une saillie. Ceci pourrait entraîner un dysfonctionnement. ! Lors de l’installation de l’amplificateur, ne laissez pas des pièces telles que des vis supplémentaires se coincer entre l’amplificateur et l’automobile. Ceci pourrait entraîner un dysfonctionnement. ! Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l’appareil. Les surfaces de l’amplificateur et des hautparleurs connectés peuvent également chauffer et entraîner des brûlures mineures. ! En cas d’événement anormal, l’alimentation de l’amplificateur est coupée de manière à éviter tout dysfonctionnement de l’équipement. Dans ce cas, coupez l’alimentation du système et vérifiez les connexions de l’alimenta-

tion et des haut-parleurs. Si vous n’êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur. ! Déconnectez toujours la borne négative * de la batterie préalablement, de manière à éviter tout risque de choc électrique ou de court-circuit lors de l’installation. ! N’essayez pas de démontez ou de modifiez cet appareil. Ceci pourrait provoquer un incendie, une électrocution ou tout autre dysfonctionnement. PRÉCAUTION ! Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de l’extérieur. ! L’utilisation prolongée du système stéréo du véhicule lorsque le moteur est à l’arrêt ou au ralenti peut épuiser la batterie. ! Connectez l’un des trois haut-parleurs d’extrêmes graves à l’amplificateur ; 1 : un haut-parleur d’extrêmes graves avec une entrée nominale de 300 W (GM-D8601) / 500 W (GMD9601) ou plus et une impédance de 4 W; 2 : un haut-parleur d’extrêmes graves avec une entrée nominale de 500 W (GM-D8601) / 800 W (GM-D9601) ou plus et une impédance de 2 W ou 3 : un haut-parleur d’extrêmes graves avec une entrée nominale de 800 W (GM-D8601) / 1 200 W (GM-D9601) ou plus et une impédance de 1 W. Si l’entrée nominale et l’impédance sont en dehors des plages ci-dessus, le haut-parleur d’extrêmes graves risque de prendre feu, de dégager de la fumée ou d’être endommagé. Quelques mots sur la fonction de protection Ce produit est doté d’une fonction de protection. Lorsque ce produit détecte une anomalie, les fonctions suivantes permettent de protéger le produit et la sortie du haut-parleur. ! L’indicateur POWER/PROTECT devient rouge et l’amplificateur se met hors service dans les situations indiquées ci-dessous. Section Avant de commencer

Français — Si la température à l’intérieur de l’amplificateur est trop élevée. — Si une tension CC est appliquée à la borne de sortie des haut-parleurs. ! L’indicateur POWER/PROTECT devient rouge et le son de la sortie est coupé dans les situations indiquées ci-dessous. — Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.

Réglage de l’appareil Description de l’appareil GM-D8601 Face avant

Face arrière GM-D9601 Face avant

de l’augmentation du volume du système stéréo du véhicule, tournez les commandes vers un niveau plus élevé. ! Procédez au réglage sur la position NORMAL pour l’utilisation avec un système stéréo de véhicule équipé d’une sortie RCA (sortie standard de 500 mV). Pour l’utilisation avec un système stéréo de véhicule Pioneer équipé d’une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéréo du véhicule. ! Procédez au réglage sur la position H pour l’utilisation avec un système stéréo de véhicule équipé d’une sortie de 4 V. ! Si la quantité de parasites est trop importante lors de l’utilisation des bornes d’entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé. 3 Commande de fréquence de coupure LPF (filtre passe-bas) Vous pouvez sélectionner une fréquence de coupure de 40 Hz à 240 Hz. Face arrière Si nécessaire, utilisez un tournevis plat pour régler le commutateur. 1 Indicateur POWER/PROTECT L’indicateur de mise sous tension s’allume pour indiquer la mise sous tension. ! L’indicateur devient rouge en cas d’anomalie. 2 Commande GAIN (gain) Si la sortie reste faible alors que le volume du système stéréo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors

4 Jack BASS BOOST REMOTE (télécommande du niveau d’accentuation des graves) En connectant la télécommande du niveau d’accentuation des graves au jack de l’appareil central, vous pourrez sélectionner le niveau d’accentuation de graves entre 0 dB et 18 dB. Pour des instructions sur la connexion de la télécommande du niveau d’accentuation des graves à l’amplificateur, reportez-vous à la page 18, Schéma de connexion. Section Réglage de l’appareil Réglage correct du gain Commande de gain de l’appareil Niveau de préamp : 2 V (standard : 500 mV) Relation entre le gain de l’amplificateur et la puissance de sortie de l’appareil central Français ! Fonction de protection incluse pour éviter tout dysfonctionnement de l’appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte. ! Lors de l’émission de sons à haut volume, etc., cette fonction coupe l’émission pendant quelques secondes. L’émission est cependant rétablie une fois le volume de l’appareil central baissé. ! Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l’appareil central est élevé, réglez la commande de gain de l’amplificateur à un niveau adapté au niveau de sortie maximal de la sortie préamp de l’appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées. ! Le son de l’appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d’entretien agréé par Pioneer le plus proche.

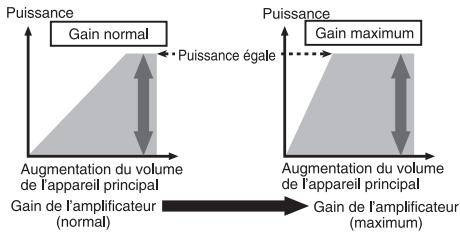

Si le gain de l’amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante. Forme de signal lors de l’émission à volume élevé avec la commande de gain de l’amplificateur Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l’amplificateur, la puissance n’est que légèrement modifiée. Niveau de préamp : 4 V L’illustration ci-dessus représente le réglage de gain NORMAL.

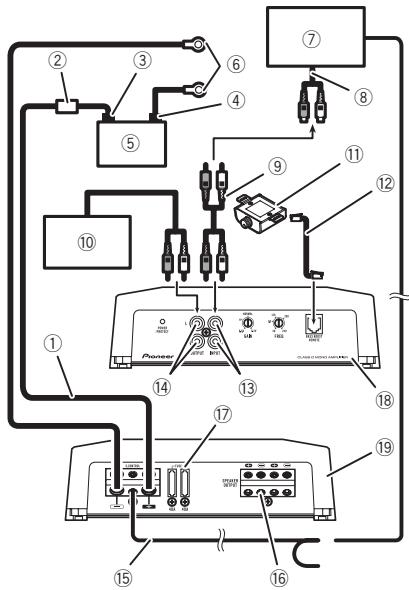

Connexion des appareils Schéma de connexion

1 Fil de la batterie (vendu séparément) ! La longueur maximale du fil entre le fusible et la borne positive + de la batterie est de 30 cm. ! Pour connaître la taille du fil, reportezvous à la page 20, Connexion de la borne d’alimentation. Le fil de la batterie, le fil de terre et le fil de terre directe en option doivent être de la même taille. Une fois toutes les autres connexions à l’amplificateur effectuées, connectez la borne du fil de la batterie de l’amplificateur à la borne positive + de la batterie. 2 Fusible 100 A (GM-D8601) / 150 A (GM-D9601) (vendu séparément) Chaque amplificateur doit être doté d’un fusible distinct de 100 A (GM-D8601) / 150 A (GM-D9601). 3 Borne positive (+) 4 Borne négative (*) 5 Batterie (vendue séparément) 6 Fil de terre, borne (vendu séparément) Les fils de terre doivent être de la même taille que le fil de la batterie.

À connecter au châssis ou à la carrosserie en métal. Système stéréo de véhicule avec jacks de sortie RCA (vendu séparément) Sortie externe Fil de connexion avec prises RCA (vendu séparément) Amplificateur avec jacks d’entrée RCA (vendu séparément) Télécommande du niveau d’accentuation des graves Fil de la télécommande du niveau d’accentuation des graves (5 m) Jack d’entrée RCA Jack de sortie RCA Fil de la télécommande du système (vendu séparément) Connectez la borne mâle du fil à la borne de la télécommande du système stéréo du véhicule. La borne femelle peut être connectée à la prise de commande du relais de l’antenne motorisée. Si le système stéréo du véhicule ne dispose pas d’une borne de télécommande, connectez la borne mâle à la borne d’alimentation via le contact d’allumage. Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des hautparleurs. Reportez-vous à la page 20, Connexions lors de l’utilisation du fil d’entrée des haut-parleurs. Fusible 40 A × 2 (GM-D8601) / 40 A × 3 (GMD9601) Face avant Face arrière Avant de connecter l’amplificateur ATTENTION ! Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, enroulez les sections en contact avec des pièces en métal dans du ruban adhésif. Section Connexion des appareils ! Ne découpez jamais l’isolation de l’alimentation pour alimenter d’autres équipements. La capacité en courant du fil est limitée. PRÉCAUTION ment normal, le son de cet amplificateur peut automatiquement être coupé en cas d’émission d’un son à volume élevé. Baissez le volume jusqu’à ce que la fonction de coupure du son soit annulée. Lors de la connexion à un haut-parleur Français ! Ne raccourcissez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte. ! Ne câblez jamais le câble négatif du haut-parleur directement à la masse. ! Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs. ! Si le fil de la télécommande du système de l’amplificateur est connecté à la borne d’alimentation via le contact d’allumage (12 V CC), l’amplificateur reste sous tension que le système stéréo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l’arrêt ou au ralenti. ! Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs. Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l’amplificateur aussi loin que possible de l’antenne, du câble d’antenne et du syntoniseur.

Sortie des haut-parleurs Lors de la connexion à deux hautparleurs La sortie des deux haut-parleurs est identique à celle d’un haut-parleur. Connexion des haut-parleurs Cet amplificateur peut être connecté à deux haut-parleurs en parallèle. Connectez les fils des haut-parleurs en fonction du mode selon l’illustration ci-dessous. Précautions à prendre pour une connexion parallèle ! Lorsque vous branchez deux haut-parleurs en parallèle, assurez-vous que l’impédance synthétique est comprise entre 1 W à 8 W pour éviter que l’amplificateur ne prenne feu, ne dégage de la fumée et/ou ne soit endommagé. ! Lorsqu’il est connecté en parallèle avec une impédance synthétique inférieure à 1 W, à savoir en condition de fonctionne- Sortie des haut-parleurs

Section Connexion des appareils

Connexions lors de l’utilisation du fil d’entrée des haut-parleurs Connectez les fils de sortie des haut-parleurs du système stéréo du véhicule à l’amplificateur à l’aide du fil d’entrée des haut-parleurs fourni, avec cordon RCA.

Système stéréo du véhicule Sortie des haut-parleurs Rouge : + droit Noir : * droit Noir : * gauche Blanc : + gauche Fil d’entrée des haut-parleurs avec cordon RCA Vers le jack d’entrée RCA de cet appareil Remarques ! Si les fils des haut-parleurs avec cordon RCA d’un appareil central sont connectés à cet amplificateur, l’amplificateur se met automatiquement en service lorsque l’appareil central est mis en service. Lorsque l’appareil central est mis hors service, l’amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains appareils centraux. Dans ce cas, utilisez le fil d’une télécommande du système (vendu séparément). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l’appareil central et tous les amplificateurs via le fil de la télécommande du système. ! Connectez le fil de la télécommande du système lorsque vous souhaitez mettre le système stéréo du véhicule sous tension, et non l’amplificateur.

! Cet amplificateur sélectionne automatiquement un mode de signal d’entrée entre le niveau RCA et le niveau de haut-parleur en détectant un signal d’entrée. Connexions de bornes sans soudure ! Etant donné que le fil se relâche dans le temps, il doit être inspecté régulièrement et resserré si nécessaire. ! Ne soudez et ne pliez pas les extrémités des fils tordus. ! Lors du serrage, veillez à ne pas coincer la gaine isolante du fil. ! Utilisez la clé hexagonale fournie pour serrer et desserrer la vis de la borne de l’amplificateur et pour serrer fermement le fil. Veillez à ne pas trop serrer la vis, faute de quoi le fil pourrait être endommagé. Connexion de la borne d’alimentation ATTENTION Si le fil de la batterie n’est pas fermement fixé à la borne à l’aide des vis de la borne, des risques de surchauffe, d’anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent. ! Utilisez toujours le fil de la batterie et le fil de terre recommandés, qui sont vendus séparément. Connectez le fil de la batterie directement sur la borne positive (+) de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule. ! La taille de fils recommandée (AWG : American Wire Gauge) est la suivante. Le fil de la batterie, le fil de terre et le fil de terre directe en option doivent être de la même taille. ! Utilisez un fil de 8 AWG à 16 AWG pour les haut-parleurs. Section Connexion des appareils Taille du fil de terre et du fil de batterie Longueur du fil Taille du fil moins de 3,6 m 6 AWG moins de 6,4 m 4 AWG ! Lors du perçage d’un trou de passage des câbles dans la carrosserie du véhicule et le passage d’un fil de la batterie à travers celui-ci, veillez à ne pas créer un court-circuit du fil en l’endommageant avec les bords coupants ou les bavures du trou. Une fois toutes les autres connexions de l’amplificateur effectuées, connectez la borne du fil de batterie de l’amplificateur à la borne positive (+) de la batterie. 2 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l’extrémité du fil de la batterie, connectez le fil de terre et le fil de la télécommande afin d’exposer environ 10 mm à l’extrémité de chacun des fils, puis torsadez les extrémités exposées des fils. Torsadez Français 1 Positionnez le fil de la batterie du compartiment du moteur jusqu’à l’intérieur du véhicule.

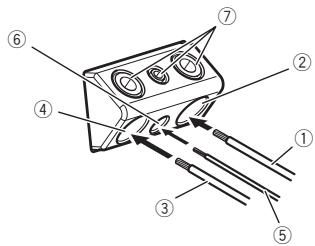

10 mm 3 Connectez les fils à la borne. Fixez fermement les fils à l’aide des vis de la borne.

1 Borne positive (+) 2 Fil de la batterie (vendu séparément) La longueur maximale du fil entre le fusible et la borne positive + de la batterie est de 30 cm. 3 Fusible 100 A (GM-D8601) / 150 A (GMD9601) (vendu séparément) Chaque amplificateur doit être doté d’un fusible distinct de 100 A (GM-D8601) / 150 A (GM-D9601).

Fil de la batterie Borne d’alimentation Fil de terre Borne de terre Fil de la télécommande du système Borne de la télécommande du système Vis de la borne

Connexion des appareils Connexion des bornes de sortie des haut-parleurs 1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l’extrémité des fils des haut-parleurs et exposer environ 10 mm de fil, puis torsadez le fil. Torsadez 10 mm 2 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs. Fixez fermement les fils à l’aide des vis de la borne.

1 Vis de la borne 2 Fils des haut-parleurs 3 Bornes de sortie des haut-parleurs

Section Installation Avant d’installer l’amplificateur ATTENTION PRÉCAUTION ! Afin de garantir une dissipation de la chaleur correcte au niveau de l’amplificateur, vérifiez les points suivants lors de l’installation : — Laissez suffisamment de place au-dessus de l’amplificateur pour permettre une ventilation correcte. — Ne couvrez pas l’amplificateur avec un tapis de sol ou de la moquette. ! Placez les câbles à l’écart de tous les endroits chauds, par exemple les sorties de chauffage. ! L’emplacement d’installation optimal varie en fonction du modèle de véhicule. Fixez l’amplificateur à un emplacement suffisamment rigide. ! Vérifiez toutes les connexions et tous les systèmes avant l’installation finale. ! Une fois l’amplificateur installé, vérifiez que la roue de secours, le cric et les outils peuvent facilement être retirés. Français ! Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d’endommager des pièces internes de l’amplificateur ou peuvent se desserrer, ce qui entraînerait l’arrêt de l’amplificateur. ! Ne procédez pas à l’installation dans : — Des emplacements où l’appareil peut blesser le conducteur ou les passagers en cas d’arrêt soudain du véhicule. — Des emplacements où l’appareil peut gêner le conducteur, tels que sur le sol devant le siège du conducteur. ! Installez les vis autotaraudeuses de telle manière que la pointe des vis n’entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie. ! Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges ou ne touchent pas les jambes d’un passager, car cela pourrait entraîner un court-circuit. ! Lorsque vous percez pour installer l’amplificateur, vérifiez toujours qu’il n’y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

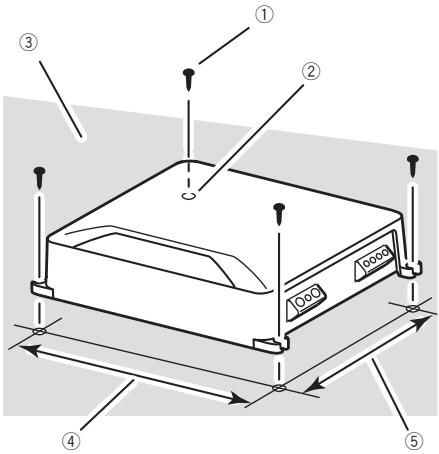

Fixation de la télécommande du niveau d’accentuation des graves Fixez à l’aide de vis autotaraudeuses (3 mm × 10 mm) à un emplacement facilement accessible tel que sous le tableau de bord. Exemple d’installation sur le tapis de sol ou le châssis 1 Placez l’amplificateur à l’emplacement d’installation souhaité. Insérez les vis autotaraudeuses fournies (4 mm × 18 mm) dans les trous pour vis et appuyez sur les vis à l’aide d’un tournevis de manière créer une empreinte de l’emplacement des trous d’installation. 2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le châssis.

Installation 3 Installez l’amplificateur à l’aide des vis autotaraudeuses fournies (4 mm × 18 mm).

Vis autotaraudeuses (4 mm × 18 mm) Percez un trou de 2,5 mm de diamètre. Tapis de sol ou châssis Distance entre les trous : 257 mm (GMD8601) / 307 mm (GM-D9601) 5 Distance entre les trous : 181 mm (GMD8601) / 181 mm (GM-D9601)

Annexe Informations complémentaires Caractéristiques techniques GM-D8601 Français Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V acceptable) Mise à la masse ....................... Pôle négatif Consommation électrique ..................................................... 24 A (4 W en alimentation en continu) Courant extrait en moyenne ..................................................... 2,9 A (4 W pour un canal) 4,0 A (2 W pour un canal) 6,0 A (1 W pour un canal) Fusible .......................................... 40 A × 2 Dimensions (L × H × P) ...... 265 mm × 60 mm × 200 mm Poids .............................................. 2,7 kg (fils de câblage non inclus) Puissance de sortie maximale ..................................................... 600 W × 1 (4 W) / 1 600 W × 1 (1 W) Puissance de sortie continue ..................................................... 300 W × 1 (à 14,4 V, 4 W, 20 Hz à 240 Hz, ≦ 1 % DHT) 500 W × 1 (à 14,4 V, 2 W 100 Hz, ≦ 1 % DHT) 800 W × 1 (à 14,4 V, 1 W, 100 Hz, ≦ 1 % DHT) Impédance de charge ........... 4 W (1 W à 8 W acceptable) Réponse en fréquence .......... 10 Hz à 240 Hz (+0 dB, –3 dB) Rapport signal/bruit ............... 100 dB (réseau IEC-A) Filtre passe-bas : Fréquence de coupure ........................................... 40 Hz à 240 Hz Pente de coupure .......... –12 dB/octave Accentuation des graves : Fréquence ......................... 50 Hz Niveau ................................. 0 dB à 18 dB Commande de gain : RCA ...................................... 200 mV à 6,5 V Haut-parleur ..................... 0,8 V à 16 V Niveau d’entrée maximal/impédance : RCA ...................................... 6,5 V / 25 kW Haut-parleur ..................... 16 V / 12 kW Courant extrait en moyenne ..................................................... 3,7 A (4 W pour un canal) 5,2 A (2 W pour un canal) 7,5 A (1 W pour un canal) Fusible .......................................... 40 A × 3 Dimensions (L × H × P) ...... 315 mm × 60 mm × 200 mm Poids .............................................. 3,3 kg (fils de câblage non inclus) Puissance de sortie maximale ..................................................... 1 000 W × 1 (4 W) / 2 400 W × 1 (1 W) Puissance de sortie continue ..................................................... 500 W × 1 (à 14,4 V, 4 W, 20 Hz à 240 Hz, ≦ 1 % DHT) 800 W × 1 (à 14,4 V, 2 W, 100 Hz, ≦ 1 % DHT) 1 200 W × 1 (à 14,4 V, 1 W, 100 Hz, ≦ 1 % DHT) Impédance de charge ........... 4 W (1 W à 8 W acceptable) Réponse en fréquence .......... 10 Hz à 240 Hz (+0 dB, –3 dB) Rapport signal/bruit ............... 100 dB (réseau IEC-A) Filtre passe-bas : Fréquence de coupure ........................................... 40 Hz à 240 Hz Pente de coupure .......... –12 dB/octave Accentuation des graves : Fréquence ......................... 50 Hz Niveau ................................. 0 dB à 18 dB Commande de gain : RCA ...................................... 200 mV à 6,5 V Haut-parleur ..................... 0,8 V à 16 V Niveau d’entrée maximal/impédance : RCA ...................................... 6,5 V / 25 kW Haut-parleur ..................... 16 V / 12 kW Remarques ! Les caractéristiques et la présentation peuvent être modifiées sans avis préalable. ! Le courant extrait moyen correspond quasiment au courant maximal extrait par cet appareil lors de l’entrée d’un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs. GM-D9601 Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V acceptable) Mise à la masse ....................... Pôle négatif Consommation électrique ..................................................... 39 A (4 W en alimentation en continu)

ã 2012 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. Printed in China Imprimé en Chine <KMZZX> <12H00000> <15090307601> EW
