MANUALE UTENTE GM-D9601 PIONEER

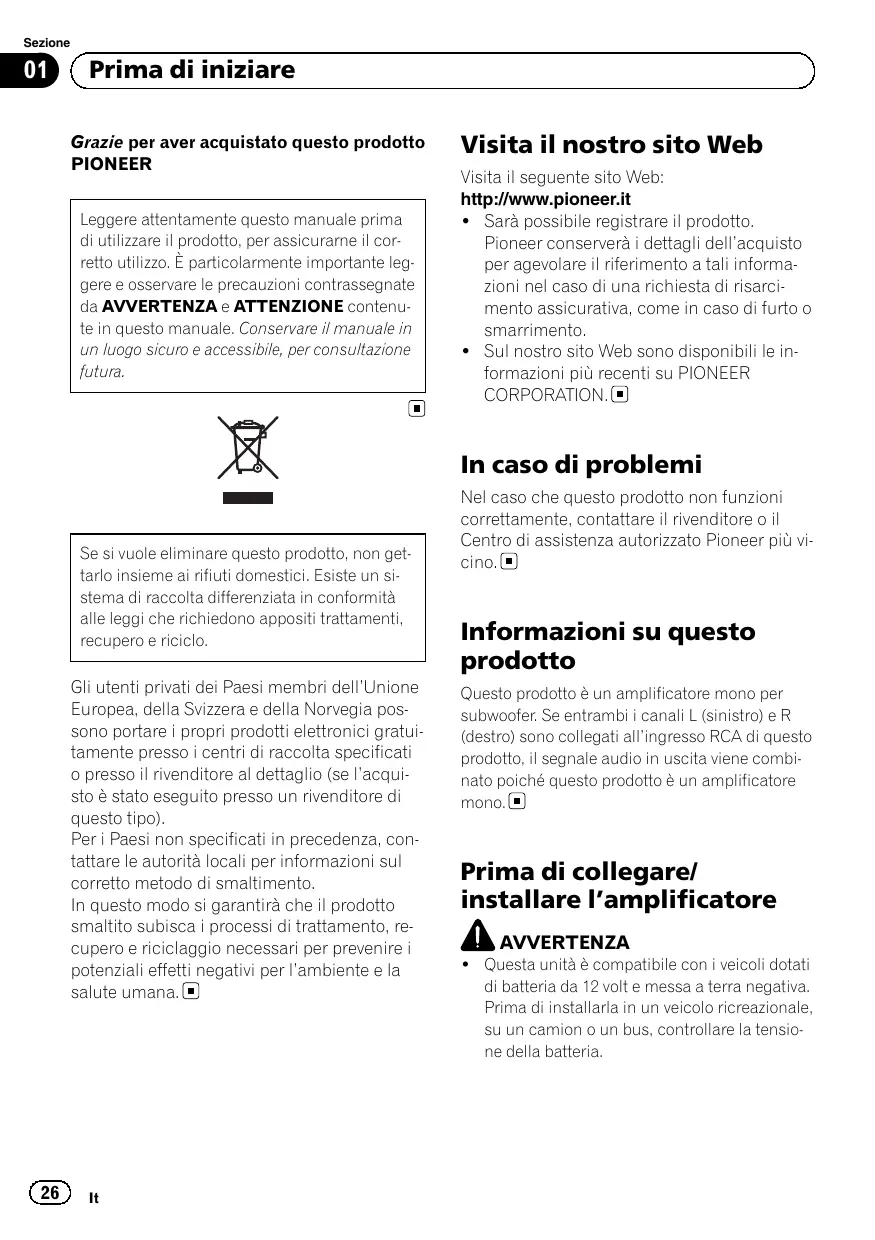

Prima di iniziare Grazie per aver acquistato questo prodotto PIONEER Leggere attentamente questo manuale prima di utilizzare il prodotto, per assicurarne il corretto utilizzo. È particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contenute in questo manuale. Conservare il manuale in un luogo sicuro e accessibile, per consultazione futura. Visita il nostro sito Web Visita il seguente sito Web: http://www.pioneer.it ! Sarà possibile registrare il prodotto. Pioneer conserverà i dettagli dell’acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento. ! Sul nostro sito Web sono disponibili le informazioni più recenti su PIONEER CORPORATION. In caso di problemi Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana.

Nel caso che questo prodotto non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino. Informazioni su questo prodotto Questo prodotto è un amplificatore mono per subwoofer. Se entrambi i canali L (sinistro) e R (destro) sono collegati all’ingresso RCA di questo prodotto, il segnale audio in uscita viene combinato poiché questo prodotto è un amplificatore mono. Prima di collegare/ installare l’amplificatore AVVERTENZA ! Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria. Sezione Prima di iniziare si riesce a determinare la causa del problema, contattare il rivenditore. ! Durante l’installazione, verificare sempre preventivamente che il terminale negativo della batteria * sia scollegato, per evitare il rischio di folgorazione o corto circuito. ! Non tentare di smontare o modificare questa unità. Ciò potrebbe causare incendi, scosse elettriche o altri malfunzionamenti. ATTENZIONE ! Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno. ! L’uso prolungato del car stereo mentre il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria. ! Collegare i tre subwoofer all’amplificatore; 1: un subwoofer con ingresso nominale di 300 W (GM-D8601) / 500 W (GM-D9601) o superiore e un’impedenza di 4 W, 2: un subwoofer con ingresso nominale di 500 W (GM-D8601) / 800 W (GM-D9601) o superiore e un’impedenza di 2 W o 3: un subwoofer con ingresso nominale di 800 W (GM-D8601) / 1 200 W (GM-D9601) o superiore e un’impedenza di 1 W. Se l’ingresso nominale e l’impedenza sono al di fuori di questi intervalli, sussisterà il rischio di incendi, emissione di fumo o danni al subwoofer. Italiano ! Quando si installa l’unità, assicurarsi di collegare per prima cosa il cavo di messa a terra. Verificare che il cavo di messa a terra sia correttamente collegato alla scocca metallica del veicolo. Il cavo di messa a terra dell’unità deve essere collegato al veicolo separatamente con viti diverse. Se la vite per il cavo di messa a terra si allenta o cade, possono verificarsi incendi, emissione di fumo o danni. ! Controllare attentamente che il fusibile installato al cavo della batteria. ! Utilizzare esclusivamente fusibili della portata prescritta. L’uso di fusibili non corretti potrebbe provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni. ! Se un fusibile del cavo speciale batteria venduto a parte o dell’amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolvere la causa del problema, quindi sostituire il fusibile con un equivalente identico. ! Installare sempre l’amplificatore su una superficie piatta. Evitare di installarlo su superfici non piatte o con sporgenze. In caso contrario, possono verificarsi malfunzionamenti. ! Durante l’installazione dell’amplificatore, evitare che parti come viti in eccesso rimangano incastrate tra l’amplificatore e il veicolo. In caso contrario, possono verificarsi malfunzionamenti. ! Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all’unità. Inoltre potrebbero surriscaldarsi le superfici dell’amplificatore e degli altoparlanti collegati, con conseguenti pericoli di ustioni. ! In caso di anomalie, l’alimentazione verso l’amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In questo caso, scollegare l’alimentazione dell’intero sistema e verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Se non

Informazioni sulla funzione di protezione Questo prodotto è dotato della funzione di protezione. Quando questo prodotto rileva anomalie, le funzioni riportate di seguito si attiveranno per proteggere l’uscita del prodotto e degli altoparlanti. ! Nelle situazioni descritte di seguito l’indicatore POWER/PROTECT diventerà rosso e l’amplificatore si spegnerà. — Se la temperatura all’interno dell’amplificatore diventa troppo alta. — Se al terminale di uscita altoparlanti viene applicata tensione CC.

Prima di iniziare ! L’indicatore POWER/PROTECT si illumina di rosso e l’uscita viene silenziata nelle situazioni descritte di seguito. — Se il terminale di uscita altoparlanti o il cavo altoparlanti sono in corto circuito.

Sezione Impostazione dell’unità Nomenclatura GM-D8601 Lato frontale

quando si aumenta il volume del car stereo il suono risulta distorto, portare i comandi su un livello superiore. ! In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con potenza di uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo. ! In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita di 4 V, portare i comandi sulla posizione H. ! Se l’utilizzo del terminale d’ingresso altoparlanti genera una grande quantità di rumore, portare il comando del guadagno ad un livello superiore. Italiano

3 Comando frequenza di taglio LPF (filtro passa basso) È possibile selezionare una frequenza di taglio da 40 Hz a 240 Hz. Lato posteriore Se è necessario regolare la posizione dell’interruttore, utilizzare un cacciavite a testa piatta. 1 Indicatore POWER/PROTECT L’indicatore di accensione si illumina per indicare che l’alimentazione è collegata. ! In caso di anomalie, l’indicatore diventa rosso. 4 Connettore BASS BOOST REMOTE (comando a distanza del livello di incremento dei bassi) Collegando il comando a distanza del livello di incremento dei bassi al connettore dell’unità principale, sarà possibile selezionare un livello di incremento dei bassi da 0 dB a 18 dB. Per istruzioni sul collegamento del comando a distanza del livello di incremento dei bassi all’amplificatore, vedere Schema di collegamento a pagina 31. 2 Comando GAIN (guadagno) Se il suono in uscita rimane basso anche quando si aumenta il volume del car stereo, portare i comandi su un livello inferiore. Se

Impostazione dell’unità Impostazione corretta del guadagno ! È inclusa una funzione di protezione per impedire malfunzionamenti dell’unità e/o degli altoparlanti dovuti a livelli di uscita eccessivi, o a uso o collegamenti non corretti. ! Se l’audio viene emesso a volume eccessivo, e in altre condizioni di questo tipo, questa funzione interrompe l’uscita per alcuni secondi. L’uscita dell’audio riprende quando il volume sull’unità principale viene ridotto. ! Se l’uscita dell’audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l’audio venga emesso costantemente anche se il volume dell’unità principale è alto, regolare il comando del guadagno dell’amplificatore su un livello adatto al livello massimo di uscita preamplificato dell’unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive. ! Anche se il volume e il guadagno sono regolati correttamente, l’audio dell’unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina. Comando del guadagno di questa unità Livello di uscita al preamplificatore: 2 V (Standard: 500 mV) Livello di uscita al preamplificatore: 4 V L’illustrazione in alto mostra l’impostazione NORMAL del guadagno.

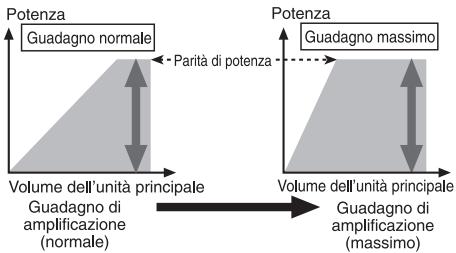

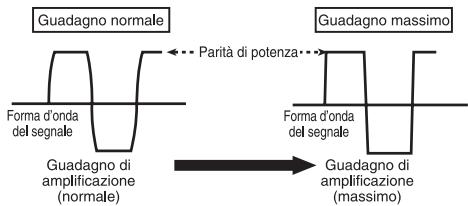

Relazione tra il guadagno dell’amplificatore e la potenza di uscita dell’unità principale Se il guadagno dell’amplificatore viene regolato su un livello eccessivo, si aumenterà la distorsione, non la potenza. Forma d’onda del segnale con volume di uscita eccessivo e comando del guadagno dell’amplificatore Forma d’onda del segnale distorta con livello di uscita eccessivo, se si aumenta il guadagno dell’amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di uscita. Sezione Collegamento delle unità

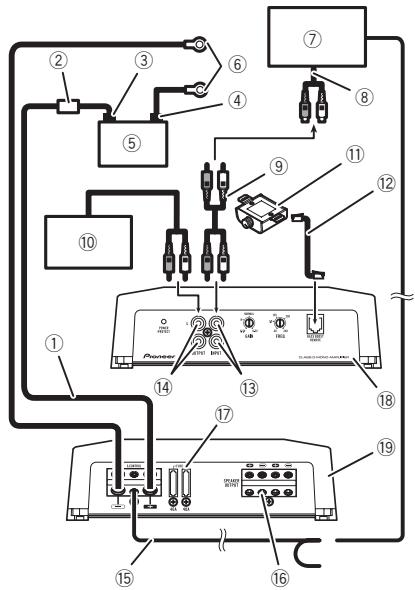

Schema di collegamento

1 Cavo batteria (venduto a parte) ! La lunghezza massima del cavo tra il fusibile e il terminale positivo + della batteria è di 30 cm. ! Per le dimensioni del cavo, vedere Collegamento del terminale di alimentazione a pagina 34. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono avere le stesse dimensioni. Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria dell’amplificatore al terminale positivo + della batteria. 2 Fusibile 100 A (GM-D8601) / 150 A (GM-D9601) (venduto a parte) Ogni amplificatore deve essere protetto da fusibili separati da 100 A (GM-D8601) / 150 A (GM-D9601). 3 Terminale positivo (+) 4 Terminale negativo (*) 5 Cavo batteria (venduto a parte) 6 Cavo di messa a terra, terminale (venduto a parte)

I cavi di messa a terra devono essere delle stesse dimensioni del cavo batteria. Collegare alla scocca metallica o al telaio. Car stereo con connettori di uscita RCA (venduto a parte) Uscita esterna Cavi di collegamento con spine RCA (venduti a parte) Secondo amplificatore con connettori d’ingresso RCA (venduto a parte) Comando a distanza del livello di incremento dei bassi Cavo del comando a distanza del livello di incremento dei bassi (5 m) Connettore d’ingresso RCA Connettore di uscita RCA Cavo telecomando sistema (venduto a parte) Collegare il terminale maschio di questo cavo al terminale del telecomando del sistema car stereo. Il terminale femmina può essere collegato al terminale di controllo del relè dell’antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del sistema, collegare il terminale maschio al terminale di alimentazione tramite l’interruttore della chiave di avviamento. Terminali di uscita altoparlanti Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 33. Fusibile 40 A × 2 (GM-D8601) / 40 A × 3 (GMD9601) Lato frontale Lato posteriore Prima di collegare l’amplificatore AVVERTENZA ! Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cui esso si trova a contatto con parti metalliche.

Collegamento delle unità ! Non tagliare mai l’isolante della sorgente di alimentazione per collegare l’alimentazione ad altri apparecchi. La capacità di carico di corrente del cavo è limitata. ATTENZIONE ! Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente. ! Non collegare mai direttamente a terra il cavo negativo dell’altoparlante. ! Non legare mai assieme più cavi negativi degli altoparlanti. ! Se il cavo del telecomando di sistema dell’amplificatore viene collegato al terminale di alimentazione tramite l’interruttore della chiave di avviamento (12 V c.c.), l’amplificatore rimarrà sempre acceso quando l’interruttore della chiave di avviamento è attivato, indipendentemente da se il car stereo è acceso o spento. Pertanto la batteria potrebbe scaricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle. ! Installare e instradare il cavo batteria venduto a parte quanto più lontano possibile dai cavi degli altoparlanti. Installare e instradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell’amplificatore quanto più lontano possibile dall’antenna, dal cavo dell’antenna e dal sintonizzatore. rischio di incendi, emissione di fumo e/o danni all’amplificatore. ! Generalmente, quando l’amplificatore viene collegato in parallelo con un’impedenza sintetica inferiore a 1 W, l’audio viene automaticamente disattivato in caso di volume elevato. Ridurre il volume fino ad annullare la funzione di disattivazione dell’audio. Collegamento a un altoparlante Uscita altoparlanti Collegamento a due altoparlanti L’uscita è la stessa sia in caso di collegamento di uno o due altoparlanti. Collegamento degli altoparlanti Questo amplificatore può essere collegato a due altoparlanti in parallelo. A seconda della modalità, collegare i conduttori degli altoparlanti in base alla figura mostrata in basso. Precauzioni per il collegamento in parallelo ! Quando si collegano due altoparlanti in parallelo, assicurarsi che l’impedenza sintetica sia compresa tra 1 W e 8 W per evitare il

Uscita altoparlanti Sezione Collegamento delle unità Collegamenti utilizzando un cavo di ingresso altoparlanti Collegare i cavi di uscita altoparlanti del car stereo all’amplificatore utilizzando il cavo di ingresso altoparlanti fornito con cavo a terminale RCA. Car Stereo Uscita altoparlanti Rosso: Destra + Nero: Destra * Nero: Sinistra * Bianco: Sinistra + Cavo di ingresso altoparlanti con cavo a terminale RCA Al connettore di ingresso RCA di questa unità diante la rilevazione del segnale in ingresso. Connessioni terminali senza saldature ! Poiché il cavo tende ad allentarsi nel tempo, è necessario ispezionarlo e, se necessario, serrarlo a intervalli regolari. ! Non saldare o unire le estremità di cavi attorcigliati insieme. ! Apportare le necessarie regolazioni assicurandosi di non serrare la guaina isolante del cavo. ! Utilizzare il chiavino esagonale fornito per serrare e allentare la vite terminale dell’amplificatore e quindi utilizzarlo per fissare saldamente il cavo. Fare attenzione a non serrare eccessivamente la vite, per non danneggiare il cavo. Italiano

Note ! Se i cavi degli altoparlanti con cavo a terminale RCA di un’unità principale vengono collegati a questo amplificatore, l’amplificatore si accenderà o spegnerà automaticamente quando l’unita principale viene accesa o spenta. Questa funzione potrebbe non funzionare con alcune unità principali. In tal caso, utilizzare il cavo del telecomando di sistema (venduto a parte). Se vengono collegati contemporaneamente più amplificatori in sincronia, collegare l’unità principale e tutti gli amplificatori utilizzando il cavo del telecomando di sistema. ! Collegare il cavo del telecomando di sistema se si desidera accendere solo il car stereo, non l’amplificatore. ! Questo amplificatore seleziona automaticamente la modalità del segnale in ingresso tra il livello RCA e il livello degli altoparlanti me-

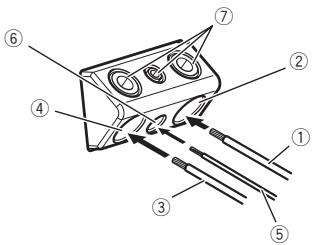

Collegamento delle unità Collegamento del terminale di alimentazione

AVVERTENZA Se il cavo della batteria non viene saldamente fissato al terminale utilizzando le apposite viti, sussisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi. ! Utilizzare sempre il cavo batteria e cavo di messa a terra consigliati, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo (+) della batteria del veicolo e il cavo di messa a terra alla scocca del veicolo. ! Le dimensioni dei cavi consigliate (AWG: American Wire Gauge) sono le seguenti. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono avere le stesse dimensioni. ! Utilizzare un cavo di dimensioni comprese tra 8 AWG e 16 AWG come cavo altoparlanti.

1 Terminale positivo (+) 2 Cavo batteria (venduto a parte) La lunghezza massima del cavo tra il fusibile e il terminale positivo + della batteria è di 30 cm. 3 Fusibile 100 A (GM-D8601) / 150 A (GMD9601) (venduto a parte) Ogni amplificatore deve essere protetto da fusibili separati da 100 A (GM-D8601) / 150 A (GM-D9601). 2 Utilizzare pinze o una taglierina per spelare l’estremità del cavo batteria, del cavo di messa a terra e del cavo del comando a distanza del sistema per esporre circa 10 mm all’estremità di ciascuno dei cavi, quindi torcere le estremità esposte. Torcere Dimensioni cavo batteria e cavo di messa a terra Lunghezza cavo Diametro cavo meno di 3,6 m 6 AWG meno di 6,4 m 4 AWG 10 mm 3 Collegare i cavi al terminale. Fissare saldamente i cavi con le viti terminali. 1 Instradare il cavo batteria dal vano motore all’interno del veicolo.

! Quando si inserisce un cavo batteria attraverso un foro passante appositamente praticato nella scocca del veicolo, prestare attenzione a non cortocircuitare il cavo danneggiandolo con gli spigoli taglienti o frastagliati del foro. Dopo aver eseguito tutti gli altri collegamenti all’amplificatore, collegare il terminale del cavo batteria al terminale positivo (+) della batteria.

Cavo batteria Terminale di alimentazione Cavo di messa a terra Terminale GND Sezione Collegamento delle unità

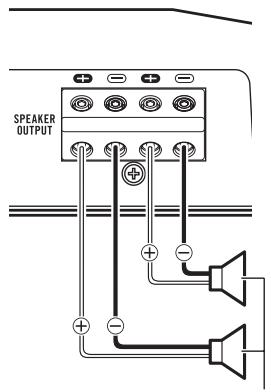

5 Cavo telecomando sistema 6 Terminale telecomando sistema 7 Viti terminali Collegamento dei terminali di uscita altoparlanti 1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10 mm, quindi torcere i cavi. Torcere Italiano 10 mm 2 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti. Fissare saldamente i cavi con le viti terminali.

1 Viti terminali 2 Cavi altoparlanti 3 Terminali di uscita altoparlanti

Installazione Prima di installare l’amplificatore AVVERTENZA ! Per assicurare un’installazione corretta, utilizzare i componenti forniti nel modo indicato. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell’amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell’amplificatore. ! Non eseguire l’installazione in: — Posizioni in cui l’unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvvisamente. — Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente. ! Installare le viti autofilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall vibrazione del veicolo, con conseguente pericolo di incendio. ! Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o tocchino le game dei passeggeri del veicolo, provocando cortocircuiti. ! Quando si praticano fori per installare l’amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi). ATTENZIONE ! Per assicurare la corretta dissipazione del calore dall’amplificatore, osservare quanto segue durante l’installazione: — Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell’amplificatore. — Non coprire l’amplificatore con tappetini di alcun tipo. ! Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bocchette dell’impianto di riscaldamento.

! La posizione di installazione ottimale varia a seconda del modello del veicolo. Fissare l’amplificatore in una posizione sufficientemente rigida. ! Controllare tutti i collegamenti e i sistemi prima dell’installazione finale. ! Dopo aver installato l’amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili. Montaggio del comando a distanza del livello di incremento dei bassi Montare con viti autofilettanti (3 mm × 10 mm) in un luogo facilmente accessibile come ad esempio sotto al cruscotto. Viti autofilettanti (3 mm × 10 mm) Esempio di installazione sul pianale o sul telaio 1 Posizionare l’amplificatore nella posizione di installazione desiderata. Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli appositi fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori. 2 Praticare fori del diametro di 2,5 mm sulle tracce lasciate dalle viti sulla tappezzeria o direttamente sul telaio. Sezione Installazione

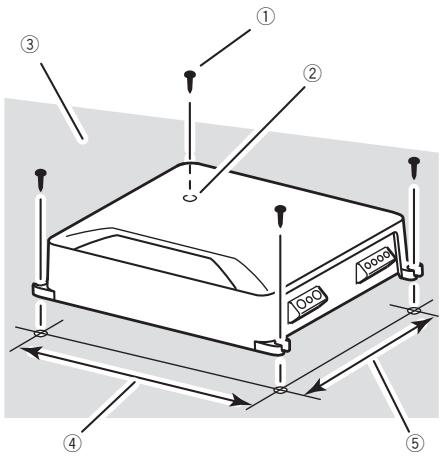

3 Installare l’amplificatore utilizzando le viti autofilettanti fornite (4 mm × 18 mm).

Viti autofilettanti (4 mm × 18 mm) Praticare un foro di 2,5 mm di diametro Tappezzeria o telaio Distanza da foro a foro: 257 mm (GMD8601) / 307 mm (GM-D9601) 5 Distanza da foro a foro: 181 mm (GMD8601) / 181 mm (GM-D9601)
