РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GM-D9601 PIONEER

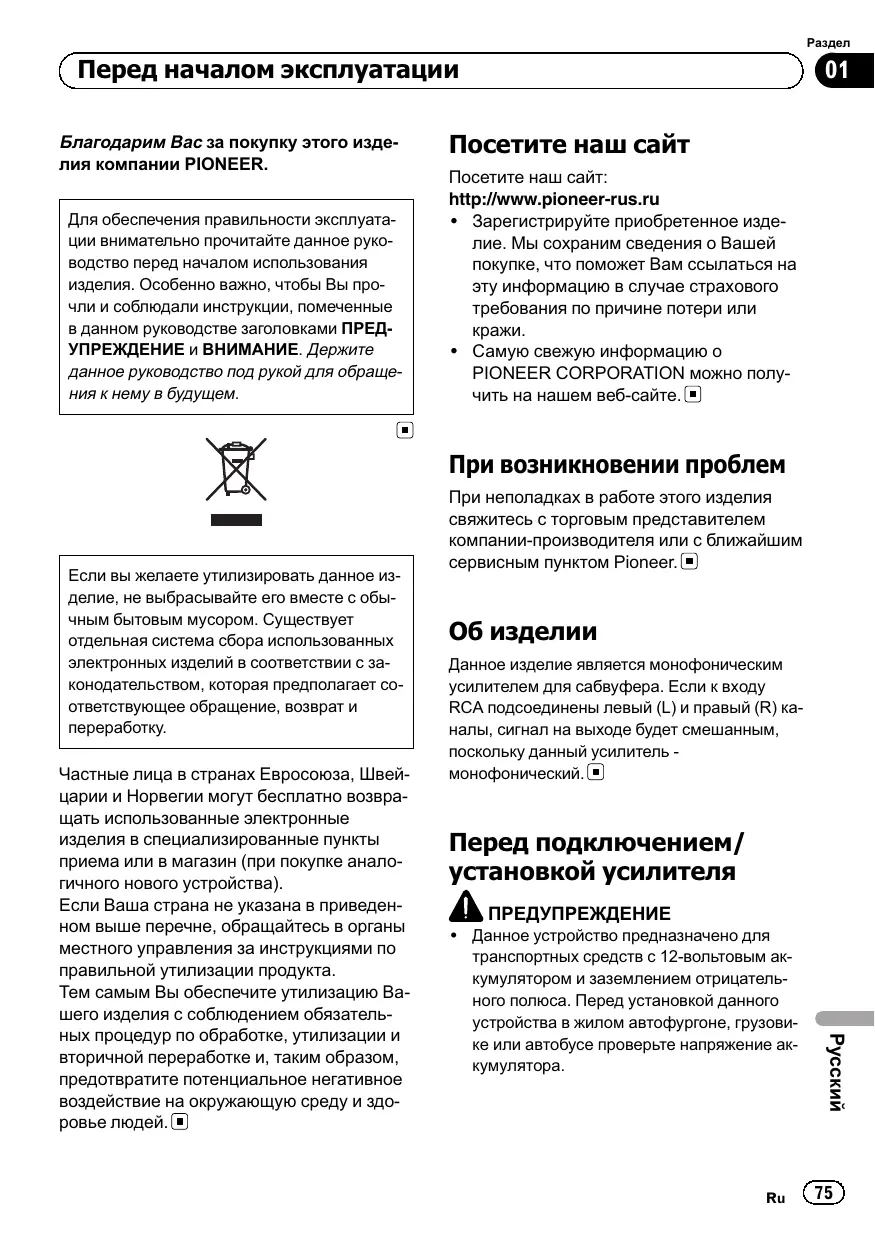

Перед началом эксплуатации Благодарим Вас за покупку этого изделия компании PIONEER. Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Посетите наш сайт Посетите наш сайт: http://www.pioneer-rus.ru ! Зарегистрируйте приобретенное изделие. Мы сохраним сведения о Вашей покупке, что поможет Вам ссылаться на эту информацию в случае страхового требования по причине потери или ! Самую свежую информацию о PIONEER CORPORATION можно получить на нашем веб-сайте. При возникновении проблем Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Данное изделие является монофоническим усилителем для сабвуфера. Если к входу RCA подсоединены левый (L) и правый (R) каналы, сигнал на выходе будет смешанным, поскольку данный усилитель монофонический. Перед подключением/ установкой усилителя ПРЕДУПРЕЖДЕНИЕ ! Данное устройство предназначено для транспортных средств с 12-вольтовым аккумулятором и заземлением отрицательного полюса. Перед установкой данного устройства в жилом автофургоне, грузовике или автобусе проверьте напряжение аккумулятора.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей. При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.

Перед началом эксплуатации ! При установке данного устройства необходимо сначала подключить провод заземления. Убедитесь, что провод заземления должным образом подключен к металлическим деталям кузова автомобиля. Провод заземления должен монтироваться отдельно от заземления данного устройства с использованием отдельных винтов. Ослабление затяжки или выпадение винта крепления может стать причиной пожара, задымления или сбоя в работе устройства. ! Обязательно установите предохранитель на провод для подключения к аккумулятору. ! Используйте только предохранители указанного номинала. Использование предохранителя с другими характеристиками может стать причиной перегрева, задымления, повреждения устройства, а также травм, включая ожоги. ! Если перегорел предохранитель приобретенного отдельно провода для подключения к аккумулятору или предохранитель усилителя, проверьте правильность подключения проводов и громкоговорителей. Выявите и устраните причину, а затем замените предохранитель на новый с идентичными номинальными параметрами. ! Устанавливайте усилитель только на ровной поверхности. Не устанавливайте на поверхностях с уклоном или неровностями. Это может стать причиной неисправности. ! При установке усилителя убедитесь, что никакие детали (например, винты) не попали в пространство между усилителем и автомобилем. Это может стать причиной неисправности. ! Не допускайте попадания жидкости на данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Наружные поверхности усилителя и подключенных громкоговорителей также

могут нагреваться и при прикосновении к ним вызывать небольшие ожоги. ! При возникновении каких-либо отклонений от нормального режима работы необходимо отключить питание усилителя, чтобы избежать возникновения серьезных неисправностей. В таких случаях следует установить переключатель питания системы в положение “выкл.” и проверить соединения проводов подачи питания и громкоговорителей. Если Вам не удалось выявить причину самостоятельно, обратитесь к своему дилеру. ! Перед установкой всегда отключайте отрицательную * клемму аккумулятора во избежание поражения электрическим током или короткого замыкания. ! Не пытайтесь разбирать или видоизменять данное устройство. Это может привести к пожару, поражению электрическим током или стать причиной иных неполадок.

! Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. ! Работа усилителя на повышенной мощности в режиме стерео при выключенном или работающем на холостом ходу двигателе может привести к разрядке аккумулятора. ! Подключите любой из трех сабвуферов к усилителю; 1: сабвуфер с номинальной входной мощностью 300 Вт (GM-D8601) / 500 Вт (GM-D9601) или выше и сопротивлением 4 W, 2: сабвуфер с номинальной входной мощностью 500 Вт (GM-D8601) / 800 Вт (GM-D9601) или выше и сопротивлением 2 W или 3: сабвуфер с номинальной входной мощностью 800 Вт (GMD8601) / 1 200 Вт (GM-D9601) или выше и сопротивлением 1 W.

Перед началом эксплуатации

Если номинальная входная мощность или сопротивление превышают указанные значения, это может стать причиной возгорания, задымления или неисправности

Функция защиты Данное изделие оснащено функцией защиты. При обнаружении неисправности срабатывают следующие функции защиты изделия и громкоговорителя. ! Индикатор POWER/PROTECT загорается красным цветом, а усилитель автоматически выключается в следующих случаях. — При превышении внутренней температуры усилителя. — При подаче на выходную клемму громкоговорителя напряжения постоянного ! Индикатор POWER/PROTECT загорается красным цветом, а звук на выходе автоматически отключается в следующих случаях. — При наличии короткого замыкания между выходной клеммой и проводом громкоговорителя.

Настройка усилителя Описание элементов GM-D8601 Передняя панель

Задняя панель GM-D9601 Передняя панель

Задняя панель Для регулировки переключателя используйте отвертку с плоским жалом. 1 Индикатор POWER/PROTECT При включении питания загорается индикатор питания. ! При наличии неисправности индикатор загорается красным цветом. 2 Регулятор GAIN (уровня усиления) Если выходная мощность остается низкой, даже когда регулятор громкости звука находится в максимальном поло-

жении, установите регуляторы мощности на более низкий уровень. Если при установке регулятора громкости в максимальное положение появляются искажения, установите регуляторы мощности на более высокий уровень. ! При использовании автомобильной аудиосистемы, оснащенной RCA (стандартная выходная мощность 500 мВ), установите регулятор в положение NORMAL. При использовании автомобильной аудиосистемы Pioneer, оснащенной RCA, с выходной мощностью 4 В и более установите уровень мощности усилителя так, чтобы он соответствовал уровню выходной мощности автомобильной аудиосистемы. ! При использовании автомобильной аудиосистемы, оснащенной RCA (выходная мощность 4 В), установите регулятор в положение H. ! Если при использовании входных разъемов для подключения громкоговорителей слышны шумы, увеличьте уровень усиления. 3 Регулятор частоты среза LPF (фильтр нижних частот) Можно выбрать частоту среза в диапазоне от 40 Гц до 240 Гц. 4 Гнездо BASS BOOST REMOTE (дистанционное управление уровнем усиления низких частот) При подключении пульта дистанционного управления уровнем усиления низких частот к гнезду на основном устройстве можно будет выбрать уровень усиления от 0 дБ до 18 дБ. Подробнее о подключении пульта дистанционного управления см. в разделе Схема подключения на стр. 80.

Настройка усилителя Установка коэффициента ! В устройстве предусмотрена функция защиты от установки слишком высокой мощности, неверного использования или неверного подключения, способных привести к выходу усилителя из строя. ! При установке слишком высокого уровня громкости и т. п. данная функция на несколько секунд отключает звук (это не является неисправностью) и вновь включает его при снижении уровня громкости на главном устройстве. ! Отключение звука может означать, что установлен неверный коэффициент усиления. Чтобы звук не отключался при установке максимального уровня громкости на основном устройстве, коэффициент усиления усилителя должен соответствовать максимальному уровню выходной мощности основного устройства. В этом случае уровень громкости не будет изменяться, а коэффициент усиления не будет превышать допустимого значения. ! Уровень громкости и коэффициент усиления установлены правильно, но звук все равно периодически отключается. В этом случае обратитесь в ближайший авторизованный сервисный центр Pioneer.

Отношение коэффициента усиления усилителя и выходной мощности основного устройства При чрезмерном повышении коэффициента усиления резко увеличиваются искажения, а мощность повышается незначительно. Форма сигнала на выходе при высоком уровне громкости, созданном с помощью регулятора коэффициента усиления усилителя Искаженная форма сигнала при высоком уровне громкости. При повышении коэффициента усиления усилителя мощность изменяется незначительно. Регулировка коэффициента усиления данного устройства Выходная мощность: 2 В (стандартная: 500 мВ)

Выходная мощность: 4 В На рисунке выше показано положение регулятора усиления на уровне NORMAL.

Подключение устройств Схема подключения

1 Провод для подключения к аккумулятору (приобретается отдельно) ! Максимальная длина провода от предохранителя до положительной + клеммы аккумулятора составляет 30 см. ! О размерах провода см. в разделе Подключение клеммы питания на стр. 83. Провод для подключения к аккумулятору, провод заземления и приобретаемый отдельно провод прямого заземления должны быть одного размера. После того как будут закончены все подключения к усилителю, соедините проводом для подключения к аккумулятору клемму на усилителе и положительную + клемму аккумулятора. 2 Плавкий предохранитель 100 A (GMD8601) / 150 A (GM-D9601) (приобретается Для каждого усилителя требуется отдельный предохранитель на 100 A (GM-D8601) / 150 A (GM-D9601).

Положительная (+) клемма Отрицательная (*) клемма Аккумулятор (приобретается отдельно) Провод заземления, клемма (приобретается отдельно) Провода заземления должны быть того же размера, что и провод для подключения к аккумулятору. Подсоедините к металлической поверхности или шасси. Автомобильная аудиосистема с выходными гнездами для подключения кабеля RCA (приобретается отдельно) Внешний выход Соединительный провод с штекерами RCA (приобретается отдельно) Усилитель с гнездами для подключения кабеля RCA (приобретается отдельно) Дистанционное управление уровнем усиления низких частот Провод дистанционного управления уровнем усиления низких частот (5 м) Входное гнездо RCA Выходное гнездо для RCA Провод для подключения системы дистанционного управления (приобретается отдельно) Подключите штекерный вывод провода к разъему системы дистанционного управления автомобильной аудиосистемой. Гнездовой вывод можно подключить к разъему реле управления антенной аудиосистемы. Если у автомобильной аудиосистемы отсутствует разъем для подключения системы дистанционного управления, подключите штекерный вывод к клемме питания через замок зажигания. Выходные клеммы для подключения громкоговорителей Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использованием входного провода громкоговорителя на стр. 82. Плавкий предохранитель 40 A × 2 (GMD8601) / 40 A × 3 (GM-D9601) Передняя панель Задняя панель

Подключение устройств Перед подключением ПРЕДУПРЕЖДЕНИЕ ! Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями. ! Не нарушайте изоляцию проводов питания для подачи питания на другое оборудование. Провода имеют ограниченную допустимую нагрузку по току.

! Запрещается укорачивать провода, цепь защиты может выйти из строя. ! Запрещается напрямую заземлять отрицательный вывод громкоговорителя. ! Запрещается скреплять отрицательные кабели громкоговорителей вместе. ! Если провод системы дистанционного управления усилителем подключен к клемме питания через замок зажигания (12 В пост. тока), то усилитель будет находиться в включенном состоянии при включенном зажигании вне зависимости от того, включена автомобильная аудиосистема или нет; это может привести к разрядке аккумулятора, если двигатель выключен или работает на холостых оборотах. ! Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору как можно дальше от проводов громкоговорителей. Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору, провод заземления, провода громкоговорителей и усилителя как можно дальше от антенны, кабеля антенны и

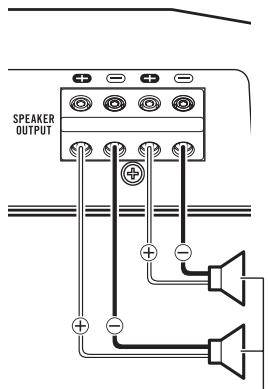

Подключение громкоговорителей К данному усилителю можно параллельно подключить два громкоговорителя. Подсоедините провода громкоговорителей в соответствии с режимом, как показано на рисунке ниже. Меры предосторожности при параллельном подключении ! При параллельном подключении двух громкоговорителей убедитесь, что сопротивление находится в диапазоне от 1 W до 8 W, чтобы избежать возгорания, задымления и/или неисправности усилителя. ! При параллельном подключении с сопротивлением меньше 1 W, как при обычной работе, усилитель может автоматически включить режим приглушения звука при воспроизведении звука на большой громкости. Убавляйте звук до тех пор, пока функция приглушения звука не отключится. При подключении одного громкоговорителя Выход громкоговорителя

Подключение устройств

При подключении одного громкоговорителя Выходная мощность для двух громкоговорителей такая же, как для одного. Выход громкоговорителя Подключения с использованием входного провода громкоговорителя Подключите выходные провода громкоговорителя автомобильной аудиосистемы к усилителю с помощью входящего в комплект поставки входного провода для громкоговорителя, оснащенного разъемом для RCA.

Автомобильная аудиосистема Выход громкоговорителя Красный: правый + Черный: правый * Черный: левый * Белый: левый +

7 Входной провод громкоговорителя, оснащенный разъемом RCA К входному гнезду RCA данного устройства ! Если к данному усилителю подсоединены провода с разъемами RCA, усилитель будет включаться автоматически каждый раз при включении основного устройства. Когда основное устройство выключено, усилитель автоматически выключается. На некоторых основных устройствах данная функция может не работать. В этом случае используйте провод системы дистанционного управления (продается отдельно). Если необходимо подключить несколько усилителей одновременно, подключите основное устройство и все усилители с помощью провода системы дистанционного управления. ! Если Вы хотите включить только автомобильную аудиосистему, без усилителя, то подключите провод системы дистанционного управления. ! Данный усилитель автоматически определяет и выбирает входной сигнал (линейный RCA или линейный громкоговорителя). Непаяные клеммные ! Так как провод со временем может провисать, необходимо регулярно проверять его состояние и при необходимости усиливать натяжение. ! Не спаивайте и не связывайте оголенные концы скрученных многожильных ! Проверьте целостность изоляции провода и затяните крепление.

Подключение устройств ! Для затягивания и ослабления винта контактной клеммы усилителя и для затяжки крепления провода используйте входящий в комплект поставки шестигранный ключ. Будьте осторожны, не затягивайте этот винт слишком сильно — можно повредить провод. Подключение клеммы питания ПРЕДУПРЕЖДЕНИЕ Если провод, идущий от аккумулятора, слабо закреплен на клемме с помощью винтов, то это может вызвать перегрев, неполадки в работе устройства и травмы, включая небольшие ожоги. ! Используйте только рекомендованный провод для подключения к аккумулятору и провод заземления (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной (+) клемме аккумулятора автомобиля, а провод заземления – к корпусу автомобиля. ! Рекомендуемые размеры проводов (AWG: American Wire Gauge, американский калибр проводов) указаны ниже. Провод для подключения к аккумулятору, провод заземления и приобретаемый отдельно провод прямого заземления должны быть одного размера. ! Для подключения громкоговорителей используйте провод калибра от 8 AWG до 16 AWG.

1 Проложите провод, предназначенный для подключения к аккумулятору, из отсека двигателя в салон автомобиля. ! При сверлении отверстия для прокладки проводов в корпусе автомобиля и прокладке через него провода будьте осторожны, следите за тем, чтобы не произошло короткого замыкания в результате повреждения провода об острые края или шероховатости

После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной (+) клемме аккумулятора.

1 Положительная (+) клемма 2 Провод для подключения к аккумулятору (приобретается отдельно) Максимальная длина провода от предохранителя до положительной + клеммы аккумулятора составляет 30 см. 3 Плавкий предохранитель 100 A (GMD8601) / 150 A (GM-D9601) (приобретается отдельно) Для каждого усилителя требуется отдельный предохранитель на 100 A (GMD8601) / 150 A (GM-D9601). Калибр провода для подключения к аккумулятору и провода заземления Калибр провода менее 3,6 м 6 AWG менее 6,4 м 4 AWG

Подключение устройств 2 Для зачистки концов провода для подключения аккумулятора, провода заземления и провода дистанционного управления системой. Снимите примерно 10 изоляции каждого провода, а затем скрутите оголенные концы проводов.

Подключение проводов к выходным клеммам громкоговорителей 1 С помощью кусачек или ножа зачистите концы проводов громкоговорителя примерно на 10 мм, а затем скрутите зачищенные концы.

10 мм 3 Подсоедините провода к клеммам. Плотно закрепите провода на клеммах с помощью винтов.

10 мм 2 Подключите провода громкоговорителя к выходным клеммам громкоговорителя. Плотно закрепите провода на клеммах с помощью винтов.

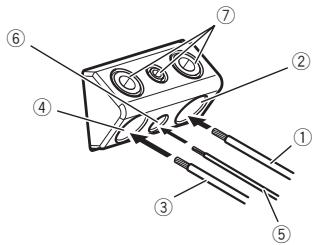

1 Провод для подключения к аккумулятору 2 Клемма питания 3 Провод заземления 4 Клемма заземления GND 5 Провод системы дистанционного управления 6 Клемма системы дистанционного управления 7 Клеммные винты

1 Клеммные винты 2 Провода громкоговорителей 3 Выходные клеммы для подключения громкоговорителей

Перед установкой усилителя ПРЕДУПРЕЖДЕНИЕ ! Для обеспечения надлежащей установки используйте только детали, входящие в комплект поставки, в соответствии с инструкциями. Использование деталей, отличных от указанных, может стать причиной повреждения внутренних компонентов усилителя или выключения усилителя при ослаблении крепления этих ! Не устанавливайте усилитель: — В местах, где водитель или пассажир может получить травму при экстренном торможении автомобиля. — В местах, где он может мешать водителю во время движения, например, на полу перед сидением водителя. ! Самонарезающие винты необходимо устанавливать так, чтобы не касались проводов. Эти меры предосторожности позволят избежать обрыва проводов под воздействием вибрации, вызванной движением автомобиля, которые могут привести к возгоранию. ! Убедитесь, что провода не могут попасть в механизм регулировки положения сиденья и не касаются ног пассажира или водителя. Это может повлечь за собой короткое ! При сверлении отверстий для установки усилителя убедитесь, что за панелью не находятся какие-либо детали, и обеспечьте защиту от повреждений всех проводов и важного оборудования (например, трубопроводов тормозной или топливной системы, проводки).

— Не закрывать усилитель напольным покрытием или ковриком. Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя. Оптимальное место установки усилителя зависит от конкретной модели автомобиля. Закрепите усилитель на достаточно жесткой поверхности. Перед окончательной установкой проверьте все соединения и системы. После установки усилителя убедитесь, что запасное колесо, домкрат и инструменты извлекаются без помех. Установка пульта дистанционного управления уровнем усиления низких частот Закрепите в труднодоступном месте, например, под приборной панелью, с помощью самонарезающих винтов (3 мм × 10 мм). Самонарезающие винты (3 мм × 10 мм)

! Для обеспечения надлежащей теплоотдачи усилителя при его установке необходимо обеспечить следующие условия: — Наличие достаточного свободного пространства над усилителем для обеспечения надлежащей вентиляции.

Пример установки усилителя на напольном коврике или шасси 1 Поместите усилитель в место, где его предстоит установить. Вставьте входящие в комплект поставки самонарезающие винты (4 мм × 18 мм) в отверстия для винтов и нажмите на винты отверткой так, чтобы на монтажной поверхности остались метки для сверления отверстий. 2 По отметкам просверлите отверстия диаметром 2,5 мм в коврике или непосредственно в шасси. 3 Закрепите усилитель с помощью входящих в комплект поставки самонарезающих винтов (4 мм × 18 мм).

1 Самонарезающие винты (4 мм × 18 мм) 2 Просверлите отверстие диаметром 2,5 мм 3 Напольный коврик или шасси 4 Расстояние между отверстиями: 257 мм (GM-D8601) / 307 мм (GM-D9601) 5 Расстояние между отверстиями: 181 мм (GM-D8601) / 181 мм (GM-D9601)

Дополнительная информация Технические характеристики GM-D8601 GM-D9601 Источник питания ................. 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления .......... Заземление отрицательного полюса Потребляемый ток ............... 39 A (при номинальной выходной мощности, 4 W) Среднее значение тока .... 3,7 A (4 W для одного канала) 5,2 A (2 W для одного канала) 7,5 A (1 W для одного канала) Плавкий предохранитель ..................................................... 40 A × 3 Размеры (Ш × В × Г) ............ 315 × 60 × 200 мм Вес ................................................. 3,3 кг (без учета проводов) Максимальная выходная мощность ..................................................... 1 000 Вт × 1 (4 W) / 2 400 Вт × 1 (1 W) Номинальная выходная мощность ..................................................... 500 Вт × 1 (при 14,4 В, 4 W, от 20 Гц до 240 Гц, ≦ 1% суммарного значения коэффициента нелинейных 800 Вт × 1 (при 14,4 В, 2 W, 100 Гц, ≦ 1% суммарного значения коэффициента нелинейных искажений) 1 200 Вт × 1 (при 14,4 В, 1 W, 100 Гц, ≦ 1% суммарного значения коэффициента нелинейных Сопротивление нагрузки ..................................................... 4 W (допустимо – от 1 W до 8 W) Амплитудно-частотная характеристика ..................................................... от 10 Гц до 240 Гц (+0 дБ, –3 дБ) Отношение сигнал/шум .... 100 дБ (сеть IEC-A) Фильтр низких частот: Частота среза ............... от 40 Гц до 240 Гц Крутизна характеристики среза ........................................... –12 дБ/окт

Источник питания ................. 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления .......... Заземление отрицательного полюса Потребляемый ток ............... 24 A (при номинальной выходной мощности, 4 W) Среднее значение тока .... 2,9 A (4 W для одного канала) 4,0 A (2 W для одного канала) 6,0 A (1 W для одного канала) Плавкий предохранитель ..................................................... 40 A × 2 Размеры (Ш × В × Г) ............ 265 мм × 60 мм × 200 мм Вес ................................................. 2,7 кг (без учета проводов) Максимальная выходная мощность ..................................................... 600 Вт × 1 (4 W) / 1 600 Вт × 1 (1 W) Номинальная выходная мощность ..................................................... 300 Вт × 1 (при 14,4 В, 4 W, от 20 Гц до 240 Гц, ≦ 1% суммарного значения коэффициента нелинейных 500 Вт × 1 (при 14,4 В, 2 W, 100 Гц, ≦ 1% суммарного значения коэффициента нелинейных искажений) 800 Вт × 1 (при 14,4 В, 1 W, 100 Гц, ≦ 1% суммарного значения коэффициента нелинейных искажений) Сопротивление нагрузки ..................................................... 4 W (допустимо – от 1 W до 8 W) Амплитудно-частотная характеристика ..................................................... от 10 Гц до 240 Гц (+0 дБ, –3 дБ) Отношение сигнал/шум .... 100 дБ (сеть IEC-A) Фильтр низких частот: Частота среза ............... от 40 Гц до 240 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Усиление нижних звуковых частот: Частота ............................. 50 Гц Уровень ............................. от 0 дБ до 18 дБ Регулировка коэффициента усиления: RCA ..................................... от 200 мВ до 6,5 В Громкоговоритель ...... от 0,8 В до 16 В Максимальная амплитуда входного сигнала / сопротивление: RCA ..................................... 6,5 В / 25 кW Громкоговоритель ...... 16 В / 12 кW

Дополнительная информация Усиление нижних звуковых частот: Частота ............................. 50 Гц Уровень ............................. от 0 дБ до 18 дБ Регулировка коэффициента усиления: RCA ..................................... от 200 мВ до 6,5 В Громкоговоритель ...... от 0,8 В до 16 В Максимальная амплитуда входного сигнала / сопротивление: RCA ..................................... 6,5 В / 25 кW Громкоговоритель ...... 16 В / 12 кW Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет ! Характеристики и конструкция могут быть изменены без предварительного уведомления. ! Среднее значение тока близко к максимальному значению тока, потребляемому данным устройством, когда на вход подается аудиосигнал. Используйте это значение при подсчете суммарного тока, потребляемого несколькими усилителями ! Данное устройство произведено в Китае.
