РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GM-A6604 PIONEER

SCHAKELBARE 4-KANAALSVERSTERKER ЧЕТЫРЕХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ С ВОЗМОЖНОСТЬЮ МОСТОВОГО ВКЛЮЧЕНИЯ Deutsch

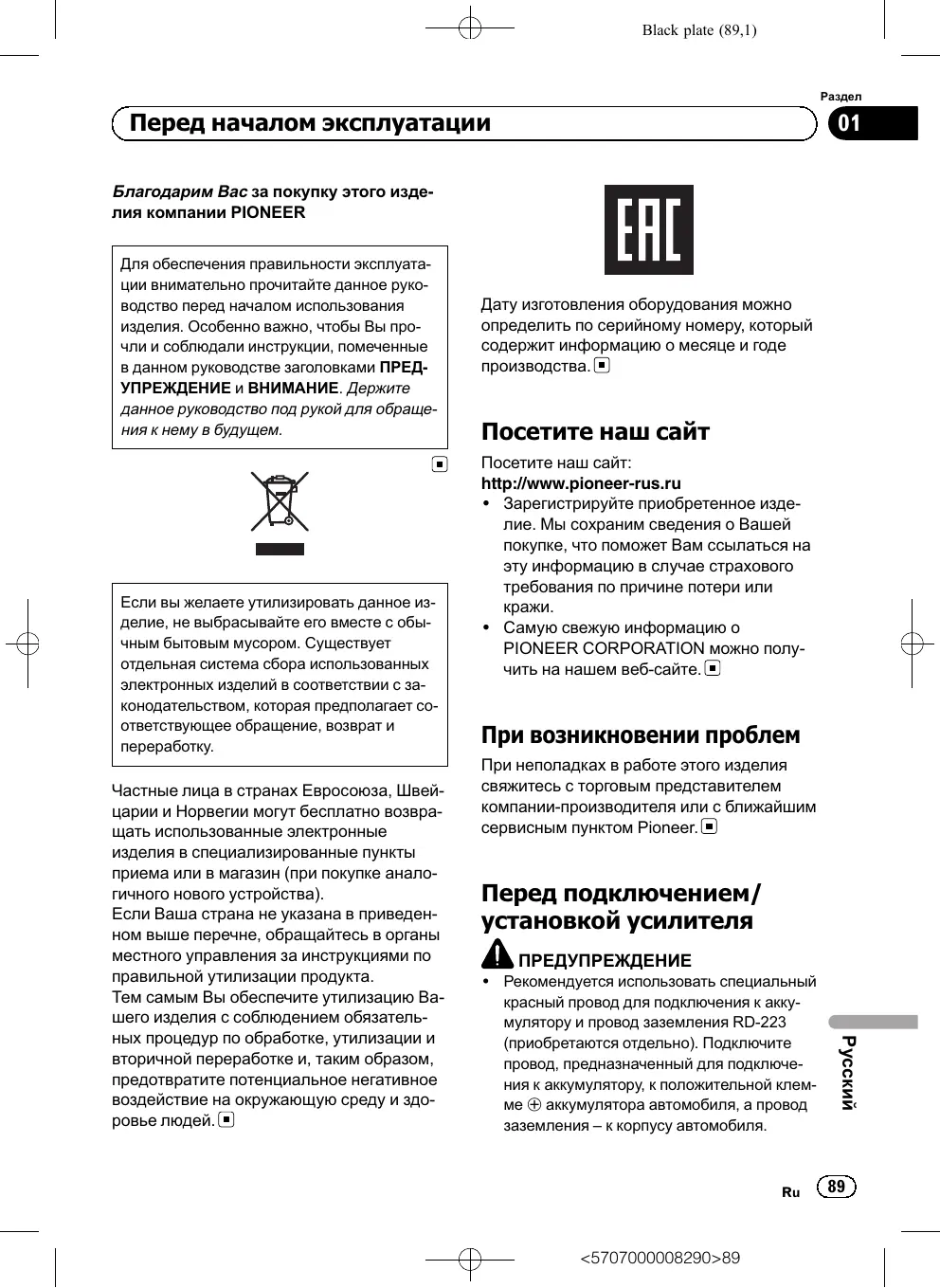

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем. Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Посетите наш сайт Посетите наш сайт: http://www.pioneer-rus.ru ! Зарегистрируйте приобретенное изделие. Мы сохраним сведения о Вашей покупке, что поможет Вам ссылаться на эту информацию в случае страхового требования по причине потери или ! Самую свежую информацию о PIONEER CORPORATION можно получить на нашем веб-сайте. При возникновении проблем При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer. Перед подключением/ установкой усилителя ПРЕДУПРЕЖДЕНИЕ ! Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме + аккумулятора автомобиля, а провод заземления – к корпусу автомобиля.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей. Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

Перед началом эксплуатации ! Данное устройство предназначено для транспортных средств с 12-вольтовым аккумулятором и заземлением отрицательного полюса. Перед установкой данного устройства в жилом автофургоне, грузовике или автобусе проверьте напряжение аккумулятора. ! При установке данного устройства необходимо сначала подключить провод заземления. Убедитесь, что провод заземления должным образом подключен к металлическим деталям кузова автомобиля. Провод заземления должен монтироваться отдельно от заземления данного устройства с использованием отдельных винтов. Ослабление затяжки или выпадение винта крепления может стать причиной пожара, задымления или сбоя в работе устройства. ! Используйте только предохранители указанного номинала. Использование предохранителя с другими характеристиками может стать причиной перегрева, задымления, повреждения устройства, а также травм, включая ожоги. ! Если перегорел предохранитель приобретенного отдельно провода для подключения к аккумулятору или предохранитель усилителя, проверьте правильность подключения проводов и громкоговорителей. Выявите и устраните причину, а затем замените предохранитель на новый с идентичными номинальными параметрами. ! Устанавливайте усилитель только на ровной поверхности. Не устанавливайте на поверхностях с уклоном или неровностями. Это может стать причиной неисправности. ! При установке усилителя убедитесь, что никакие детали (например, винты) не попали в пространство между усилителем и автомобилем. Это может стать причиной неисправности. ! Не допускайте попадания жидкости на данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может

стать причиной его выхода из строя, перегрева и появления дыма. Наружные поверхности усилителя и подключенных громкоговорителей также могут нагреваться и при прикосновении к ним вызывать небольшие ожоги. ! При возникновении каких-либо отклонений от нормального режима работы необходимо отключить питание усилителя, чтобы избежать возникновения серьезных неисправностей. В таких случаях следует установить переключатель питания системы в положение “выкл.” и проверить соединения проводов подачи питания и громкоговорителей. Если Вам не удалось выявить причину самостоятельно, обратитесь к своему дилеру. ! Перед установкой всегда отключайте отрицательную * клемму аккумулятора во избежание поражения электрическим током или короткого замыкания. ! Не пытайтесь разбирать или видоизменять данное устройство. Это может привести к пожару, поражению электрическим током или стать причиной иных неполадок.

! Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. ! Работа усилителя на повышенной мощности в режиме стерео при выключенном или работающем на холостом ходу двигателе может привести к разрядке аккумулятора. Функция защиты Данное изделие оснащено функцией защиты. При обнаружении неисправности срабатывают следующие функции защиты изделия и громкоговорителя. ! Индикатор питания гаснет, а усилитель автоматически выключается в следующих

Перед началом эксплуатации

— При наличии короткого замыкания между выходной клеммой и проводом громкоговорителя. — При подаче на выходную клемму громкоговорителя напряжения постоянного ! Усилитель уменьшает выходную мощность, если температура внутри корпуса повышается. При перегреве индикатор питания гаснет, а усилитель автоматически выключается.

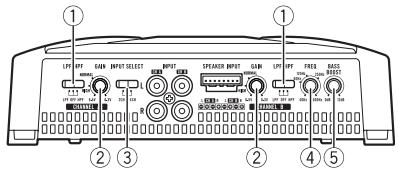

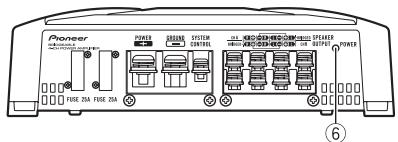

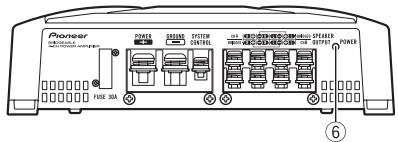

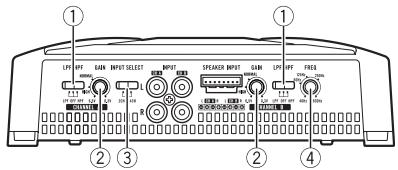

Настройка усилителя Описание элементов GM-A6604 Передняя панель Задняя панель GM-A4604 Передняя панель Задняя панель Для регулировки переключателя используйте отвертку с плоским жалом. 1 Переключатель LPF (фильтр низких частот)/HPF (фильтр высоких частот) Переключите настройки в соответствии с характеристиками подключенного громкоговорителя. ! При подключении сабвуфера: Выберите LPF. При этом отсекаются высокие частоты и воспроизводятся низкие частоты.

! При подключении широкополосного громкоговорителя: Выберите HPF или OFF. При установке переключателя в положение HPF отсекаются низкие частоты и воспроизводятся высокие частоты. При установке переключателя в положение OFF воспроизводится весь диапазон частот. 2 Регулятор GAIN (уровня усиления) С помощью регуляторов усиления CHANNEL A (канал A) и CHANNEL B (канал B) можно установить оптимальную выходную мощность автомобильной аудиосистемы в соответствии с мощностью усилителя Pioneer. Настройкой по умолчанию является NORMAL. Если выходная мощность остается низкой, даже когда регулятор громкости звука находится в максимальном положении, установите регуляторы мощности на более низкий уровень. Если при установке регулятора громкости в максимальное положение появляются искажения, установите регуляторы мощности на более высокий уровень. ! При использовании только одного входного гнезда положение регуляторов мощности каналов А и В должно быть одинаково. ! При использовании автомобильной аудиосистемы, оснащенной RCA (стандартная выходная мощность 500 мВ), установите регулятор в положение NORMAL. При использовании автомобильной аудиосистемы Pioneer, оснащенной RCA, с выходной мощностью 4 В и более установите уровень мощности усилителя так, чтобы он соответствовал уровню выходной мощности автомобильной аудиосистемы. ! При использовании автомобильной аудиосистемы, оснащенной RCA (выходная мощность 4 В), установите регулятор в положение HIGH.

Настройка усилителя 3 Переключатель INPUT SELECT (вход) Выберите 2CH для двухканального входа и 4CH для четырехканального ! Можно выбрать вход только для подключения через гнездо RCA. Для подключения через входной провод громкоговорителя независимо от выбранной настройки автоматически будет использоваться 4CH. 4 Регулятор FREQ (частота среза) Доступен диапазон частот среза от 40 Гц до 500 Гц, если переключатель LPF/HPF установлен в положение LPF или HPF. ! Можно выбрать частоту среза только для CHANNEL B. 5 Регулятор BASS BOOST (уровень усиления низких частот) С помощью регулятора можно выбрать уровень усиления низких частот от 0 дБ до 12 дБ. ! Настройки усиления низких частот применимы только к выходу CHANNEL B (канал В). 6 Индикатор питания При включении питания загорается индикатор питания. Установка коэффициента

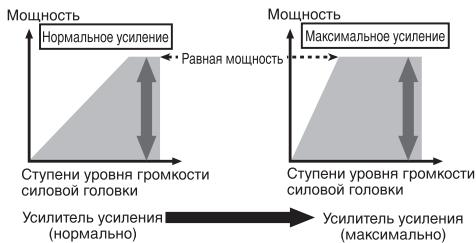

! Отключение звука может означать, что установлен неверный коэффициент усиления. Чтобы звук не отключался при установке максимального уровня громкости на основном устройстве, коэффициент усиления усилителя должен соответствовать максимальному уровню выходной мощности основного устройства. В этом случае уровень громкости не будет изменяться, а коэффициент усиления не будет превышать допустимого значения. ! Уровень громкости и коэффициент усиления установлены правильно, но звук все равно периодически отключается. В этом случае обратитесь в ближайший авторизованный сервисный центр Pioneer. Регулировка коэффициента усиления данного устройства На рисунке выше показано положение регулятора усиления на уровне NORMAL. Отношение коэффициента усиления усилителя и выходной мощности основного устройства При чрезмерном повышении коэффициента усиления резко увеличиваются искажения, а мощность повышается незначительно.

! В устройстве предусмотрена функция защиты от установки слишком высокой мощности, неверного использования или неверного подключения, способных привести к выходу усилителя из строя. ! При установке слишком высокого уровня громкости и т. п. данная функция на несколько секунд отключает звук (это не является неисправностью) и вновь включает его при снижении уровня громкости на главном устройстве.

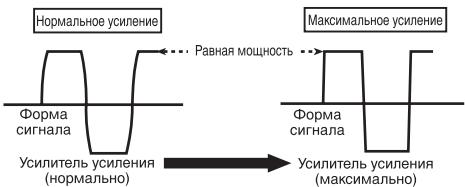

Настройка усилителя Форма сигнала на выходе при высоком уровне громкости, созданном с помощью регулятора коэффициента усиления усилителя Если при высоком уровне громкости, даже когда коэффициент усиления увеличен, происходит искажение формы сигнала, выходная мощность увеличивается незначительно.

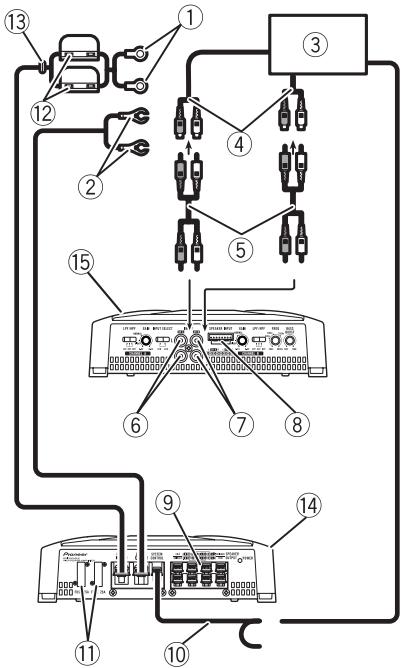

Подключение устройств Схема подключения 7 Входное гнездо В для RCA 8 Входная клемма громкоговорителя (пользуйтесь соединителем из комплекта поставки) Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использованием входного провода громкоговорителя на стр. 99. 9 Выходные клеммы для подключения громкоговорителей Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использованием входного провода громкоговорителя на стр. 99. a Провод для подключения системы дистанционного управления (приобретается отдельно) Подключите штекерный вывод провода к разъему системы дистанционного управления автомобильной аудиосистемой. Гнездовой вывод можно подключить к разъему реле управления антенной аудиосистемы. Если у автомобильной аудиосистемы отсутствует разъем для подключения системы дистанционного управления, подключите штекерный вывод к клемме питания через замок зажигания. b Плавкий предохранитель 25 A × 2 (GMA6604) / 30 A × 1 (GM-A4604) c Плавкий предохранитель (30 A) × 2 d Проходная изолирующая втулка e Задняя панель f Передняя панель Переключатель INPUT SELECT (выбор входа) должен быть установлен в одно из положений. Дополнительную информацию см. в разделе Настройка усилителя на стр. 92.

1 Специальный красный провод для подключения к аккумулятору RD-223 (продается отдельно) После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной + клемме аккумулятора. 2 Провод заземления (черный) RD-223 (приобретается отдельно) Подсоедините к металлической поверхности или шасси. 3 Автомобильная аудиосистема с выходными гнездами для подключения кабеля RCA (приобретается отдельно) 4 Внешний выход Если используется только один входной штекер, не подключайте ничего к входному гнезду В, предназначенному для RCA. 5 Соединительный провод с штекерами RCA (приобретается отдельно) 6 Входное гнездо А для RCA

Подключение устройств Перед подключением

Режим мостового соединения ПРЕДУПРЕЖДЕНИЕ ! Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями. ! Не нарушайте изоляцию проводов питания для подачи питания на другое оборудование. Провода имеют ограниченную допустимую нагрузку по току.

! Запрещается укорачивать провода, цепь защиты может выйти из строя. ! Запрещается напрямую заземлять отрицательный вывод громкоговорителя. ! Запрещается скреплять отрицательные кабели громкоговорителей вместе. ! Если провод системы дистанционного управления усилителем подключен к клемме питания через замок зажигания (12 В пост. тока), то усилитель будет находиться в включенном состоянии при включенном зажигании вне зависимости от того, включена автомобильная аудиосистема или нет; это может привести к разрядке аккумулятора, если двигатель выключен или работает на холостых оборотах. ! Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору как можно дальше от проводов громкоговорителей. Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору, провод заземления, провода громкоговорителей и усилителя как можно дальше от антенны, кабеля антенны и

! Не устанавливайте и не используйте этот усилитель с параллельным подключением к громкоговорителям с номинальным сопротивлением 4 W (или ниже) для работы в режиме мостового включения 2 W (или ниже) (Схема В). Неисправность усилителя, его задымление или перегрев могут быть результатом некорректной работы мостового включения. Поверхность усилителя может также сильно нагреться и вызвать ожоги при прикосновении к ней. Для правильной установки и работы режима мостового включения и достижения нагрузки 4 W подключите два громкоговорителя 8 W параллельно к левой + и правой * клеммам (Схема A), либо используйте только один громкоговоритель 4 W. Также см. руководство по эксплуатации громкоговорителя для получения информации о правильном порядке подключения. ! При возникновении вопросов обращайтесь к местному авторизованному дилеру Pioneer или в пункт сервисного обслуживания.

Подключение устройств Технические характеристики громкоговорителя Убедитесь, что характеристики громкоговорителей соответствуют указанным ниже требованиям. В противном случае существует опасность возгорания, задымления или повреждения устройства. Сопротивление громкоговорителей от 2 W до 8 W, или от 4 W до 8 W для двухканального или иного мостового соединения.

Прочее оборудование (кроме Канал громкоговорителя

Максимальная входная Не менее 120 Вт (GMA6604) Не менее 80 Вт (GM-A4604) Двухканальный

Максимальная входная Не менее 360 Вт (GMA6604) Не менее 240 Вт (GMA4604) Канал громкоговорителя

Номинальная входная мощность: Не менее 60 Вт (GM-A6604) Не менее 40 Вт (GM-A4604) Трехканальный выход А для громкоговорителя Максимальная входная Не менее 120 Вт (GMA6604) Не менее 80 Вт (GM-A4604) Двухканальный

Номинальная входная мощность: Не менее 180 Вт (GMA6604) Не менее 120 Вт (GMA4604) Трехканальный выход В для громкоговорителя Максимальная входная Не менее 360 Вт (GMA6604) Не менее 240 Вт (GMA4604) Трехканальный выход А для громкоговорителя Номинальная входная мощность: Не менее 60 Вт (GM-A6604) Не менее 40 Вт (GM-A4604) Трехканальный выход В для громкоговорителя Номинальная входная мощность: Не менее 180 Вт (GMA6604) Не менее 120 Вт (GMA4604) Подключение громкоговорителей Режим выхода на громкоговоритель может быть четырех-, трех- (стерео и моно) или двухканальным (стерео или моно). Подключите выводы громкоговорителей согласно выбранному режиму, руководствуясь приведенными ниже схемами.

Подключение устройств

Четырехканальный выход

Двухканальный выход (стерео)

1 Громкоговоритель (правый) 2 Громкоговоритель (левый)

Выход А громкоговорителя Выход В громкоговорителя Двухканальный выход (моно) Трехканальный выход

1 Громкоговоритель (моно)

Выход А громкоговорителя Выход В громкоговорителя (моно)

Подключение устройств

Подключение с использованием входного гнезда RCA

Соедините кабелем RCA выходное гнездо автомобильной аудиосистемы и входное гнездо RCA усилителя. Четырехканальный / трехканальный ! Установите переключатель INPUT SELECT (выбор входа) в положение 4CH.

1 Входное гнездо А для RCA Для двухканального выхода подключите штекеры RCA к входному гнезду А для RCA. 2 Соединительный провод с штекерами RCA (приобретается отдельно) 3 От автомобильной аудиосистемы (выход RCA)

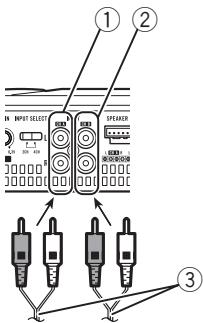

1 Входное гнездо А для RCA 2 Входное гнездо В для RCA 3 Соединительные провода со штекерами RCA (приобретаются отдельно) 4 От автомобильной аудиосистемы (выход RCA) Если используется только один входной штекер, например, если автомобильная аудиосистема оснащена только одним выходом (выходом RCA), подключите штекер к входному гнезду А для RCA, а не к гнезду

Подключите выходные провода громкоговорителя к усилителю с помощью входного провода, входящего в комплект поставки. ! Не используйте одновременно вход RCA и вход громкоговорителя.

Двухканальный выход (стерео) / ! Установите переключатель INPUT SELECT (выбор входа) в положение 2CH. Подключения с использованием входного провода громкоговорителя Автомобильная аудиосистема Выход громкоговорителя Белый/черный: Канал А, левый * Белый: Канал А, левый +

Подключение устройств

Серый/черный: Канал А, правый * Серый: Канал А, правый + Зеленый/черный: Канал В, левый * Зеленый: Канал В, левый + Фиолетовый/черный: Канал В, правый * Фиолетовый: Канал В, правый + Входной разъем громкоговорителя На входную клемму громкоговорителя данного устройства.

Если к входу данного усилителя подсоединены провода громкоговорителя от основного устройства, усилитель будет включаться автоматически каждый раз при включении основного устройства. Когда основное устройство выключено, усилитель автоматически выключается. На некоторых основных устройствах данная функция может не работать. В этом случае используйте провод системы дистанционного управления (продается отдельно). Если необходимо подключить несколько усилителей одновременно, подключите основное устройство и все усилители с помощью провода системы дистанционного управления. Подключение клеммы Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (продаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме + аккумулятора автомобиля, а провод заземления – к корпусу автомобиля. ПРЕДУПРЕЖДЕНИЕ 1 Проложите провод, предназначенный для подключения к аккумулятору, из отсека двигателя в салон автомобиля. ! При сверлении отверстия для прокладки проводов в корпусе автомобиля и прокладке через него провода будьте осторожны, следите за тем, чтобы не произошло короткого замыкания в результате повреждения провода об острые края или шероховатости

После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной + клемме аккумулятора. Положительная + клемма Отсек двигателя Салон автомобиля Плавкий предохранитель (30 A) × 2 Вставьте кольцевое резиновое уплотнение в корпус автомобиля. 6 Просверлите в корпусе автомобиля отверстие диаметром 14 мм.

2 Скрутите оголенные концы провода, предназначенного для подключения к аккумулятору, провода заземления и провода системы дистанционного управления.

Если провод, идущий от аккумулятора, слабо закреплен на клемме с помощью винтов, то это может вызвать перегрев, неполадки в работе устройства и травмы, включая небольшие ожоги.

Подключение устройств 3 Наденьте наконечники на концы проводов. С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на

Подключение проводов к выходным клеммам громкоговорителей 1 С помощью кусачек или ножа зачистите концы проводов громкоговорителя примерно на 10 мм, а затем скрутите зачищенные концы.

1 Наконечник (продается отдельно) 2 Провод для подключения к аккумулятору 3 Провод заземления 4 Подсоедините провода к клеммам. Плотно закрепите провода на клеммах с помощью винтов. 2 Наденьте наконечники на концы проводов. С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на

1 Наконечник (продается отдельно) 2 Провод громкоговорителя

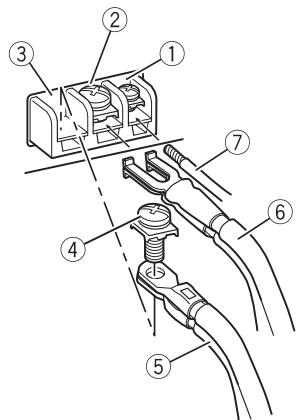

1 Клемма системы дистанционного управления 2 Клемма заземления 3 Клемма питания 4 Клеммные винты 5 Провод для подключения к аккумулятору 6 Провод заземления 7 Провод системы дистанционного

3 Подключите провода громкоговорителя к выходным клеммам громкоговорителя. Плотно закрепите провода громкоговорителя на клеммах с помощью винтов.

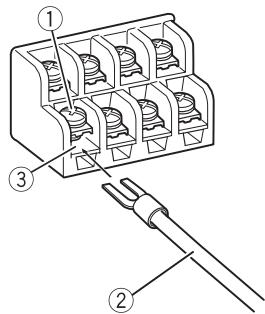

Подключение устройств 1 Клеммные винты 2 Провода громкоговорителей 3 Выходные клеммы для подключения громкоговорителей

Перед установкой усилителя ПРЕДУПРЕЖДЕНИЕ ! Для обеспечения надлежащей установки используйте только детали, входящие в комплект поставки, в соответствии с инструкциями. Использование деталей, отличных от указанных, может стать причиной повреждения внутренних компонентов усилителя или выключения усилителя при ослаблении крепления этих ! Не устанавливайте усилитель: — В местах, где водитель или пассажир может получить травму при экстренном торможении автомобиля. — В местах, где он может мешать водителю во время движения, например, на полу перед сидением водителя. ! Самонарезающие винты необходимо устанавливать так, чтобы не касались проводов. Эти меры предосторожности позволят избежать обрыва проводов под воздействием вибрации, вызванной движением автомобиля, которые могут привести к возгоранию. ! Убедитесь, что провода не могут попасть в механизм регулировки положения сиденья и не касаются ног пассажира или водителя. Это может повлечь за собой короткое ! При сверлении отверстий для установки усилителя убедитесь, что за панелью не находятся какие-либо детали, и обеспечьте защиту от повреждений всех проводов и важного оборудования (например, трубопроводов тормозной или топливной системы, проводки).

Пример установки усилителя на напольном коврике или шасси 1 Поместите усилитель в место, где его предстоит установить. Вставьте входящие в комплект поставки самонарезающие винты (4 мм × 18 мм) в отверстия для винтов и нажмите на винты отверткой так, чтобы на монтажной поверхности остались метки для сверления отверстий. 2 По отметкам просверлите отверстия диаметром 2,5 мм в коврике или непосредственно в шасси.

! Для обеспечения надлежащей теплоотдачи усилителя при его установке необходимо обеспечить следующие условия: — Наличие достаточного свободного пространства над усилителем для обеспечения надлежащей вентиляции.

— Не закрывать усилитель напольным покрытием или ковриком. Функция защиты может сработать для защиты усилителя от перегрева в результате установки в местах, где тепло не рассеивается, при постоянной работе на высокой громкости и т.п. В таких случаях усилитель сокращает выходную мощность или отключается и не включается до тех пор, пока температура не снизится до определенного значения. Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя. Оптимальное место установки усилителя зависит от конкретной модели автомобиля. Закрепите усилитель на достаточно жесткой поверхности. Перед окончательной установкой проверьте все соединения и системы. После установки усилителя убедитесь, что запасное колесо, домкрат и инструменты извлекаются без помех.

3 Закрепите усилитель с помощью входящих в комплект поставки самонарезающих винтов (4 мм × 18 мм).

1 Самонарезающие винты (4 мм × 18 мм) 2 Просверлите отверстие диаметром 2,5 мм 3 Напольный коврик или шасси 4 Расстояние между отверстиями: 338 мм (GM-A6604) / 308 мм (GM-A4604) 5 Расстояние между отверстиями: 196 мм

Дополнительная информация Серийный номер На этом рисунке показана информация о месяце и годе изготовления устройства. 12 цифр 10 цифр 2 цифры

Дата изготовления оборудования P1 - Год изготовления

P2 - Месяц изготовления

Дополнительная информация Технические характеристики GM-A6604 Источник питания ................. 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления .......... Заземление отрицательного полюса Потребляемый ток ............... 31 A (при номинальной выходной мощности, 4 W) Среднее значение тока .... 8,5 A (4 W для четырех каналов) 14 A (4 W для двух каналов) Плавкий предохранитель ..................................................... 25 A × 2 Размеры (Ш × В × Г) ............ 348 мм × 60 мм × 215 мм Вес ................................................. 2,3 кг (без учета проводов) Максимальная выходная мощность ..................................................... 120 Вт × 4 (4 W) / 190 Вт × 4 (2 W) / 760 Вт ОБЩ. (МОСТОВОЕ ВКЛЮЧЕНИЕ) Номинальная выходная мощность ..................................................... 60 Вт × 4 (при 14,4 В, 4 W, от 20 Гц до 20 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений + шум) 180 Вт × 2 (при 14,4 В, 4 W МОСТОВОЕ ВКЛЮЧЕНИЕ, 1 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений + шум) 90 Вт × 4 (при 14,4 В, 2 W, 1 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений Сопротивление нагрузки ..................................................... 4 W (допустимо – от 2 W до 8 W) Амплитудно-частотная характеристика ..................................................... от 10 Гц до 70 кГц (+0 дБ, –3 дБ) Отношение сигнал/шум .... 95 дБ (сеть IEC-A) Искажение ................................ 0,05 % (10 Вт, 1 кГц) Фильтр низких частот: (канал A) Частота среза ............... 80 Гц Крутизна характеристики среза ........................................... –12 дБ/окт

(канал B) Частота среза ............... от 40 Гц до 500 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Фильтр высоких частот: (канал A) Частота среза ............... 80 Гц Крутизна характеристики среза ........................................... –12 дБ/окт (канал B) Частота среза ............... от 40 Гц до 500 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Усиление нижних звуковых частот: Частота ............................. 50 Гц Уровень ............................. от 0 дБ до 12 дБ Регулировка коэффициента усиления: RCA ..................................... от 0,3 В до 6,5 В Громкоговоритель ...... от 3,0 В до 26 В Максимальная амплитуда входного сигнала / сопротивление: RCA ..................................... 6,5 В / 22 кW Громкоговоритель ...... 26 В / 16 кW GM-A4604 Источник питания ................. 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления .......... Заземление отрицательного полюса Потребляемый ток ............... 20,5 A (при номинальной выходной мощности, 4 W) Среднее значение тока .... 5,5 A (4 W для четырех каналов) 8,5 A (4 W для двух каналов) Плавкий предохранитель ..................................................... 30 A × 1 Размеры (Ш × В × Г) ............ 318 × 60 × 215 мм Вес ................................................. 2,1 кг (без учета проводов) Максимальная выходная мощность ..................................................... 80 Вт × 4 (4 W) / 120 Вт × 4 (2 W) / 480 Вт ОБЩ. (МОСТОВОЕ ВКЛЮЧЕНИЕ)

Дополнительная информация Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет ! Характеристики и конструкция могут быть изменены без предварительного уведомления. ! Среднее значение тока близко к максимальному значению тока, потребляемому данным устройством, когда на вход подается аудиосигнал. Используйте это значение при подсчете суммарного тока, потребляемого несколькими усилителями ! Данное устройство произведено в Китае.

Номинальная выходная мощность ..................................................... 40 Вт × 4 (при 14,4 В, 4 W, от 20 Гц до 20 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений + шум) 120 Вт × 2 (при 14,4 В, 4 W МОСТОВОЕ ВКЛЮЧЕНИЕ, 1 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений + шум) 60 Вт × 4 (при 14,4 В, 2 W, 1 кГц, ≦ 1 % суммарного значения коэффициента нелинейных искажений + Сопротивление нагрузки ..................................................... 4 W (допустимо – от 2 W до 8 W) Амплитудно-частотная характеристика ..................................................... от 10 Гц до 70 Гц (+0 дБ, –3 дБ) Отношение сигнал/шум .... 94 дБ (сеть IEC-A) Искажение ................................ 0,05 % (10 Вт, 1 кГц) Фильтр низких частот: (канал A) Частота среза ............... 80 Гц Крутизна характеристики среза ........................................... –12 дБ/окт (канал B) Частота среза ............... от 40 Гц до 500 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Фильтр высоких частот: (канал A) Частота среза ............... 80 Гц Крутизна характеристики среза ........................................... –12 дБ/окт (канал B) Частота среза ............... от 40 Гц до 500 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Регулировка коэффициента усиления: RCA ..................................... от 0,3 В до 6,5 В Громкоговоритель ...... от 3,0 В до 26 В Максимальная амплитуда входного сигнала / сопротивление: RCA ..................................... 6,5 В / 22 кW Громкоговоритель ...... 26 В / 16 кW
