GEBRUIKSAANWIJZING GM-A6604 PIONEER

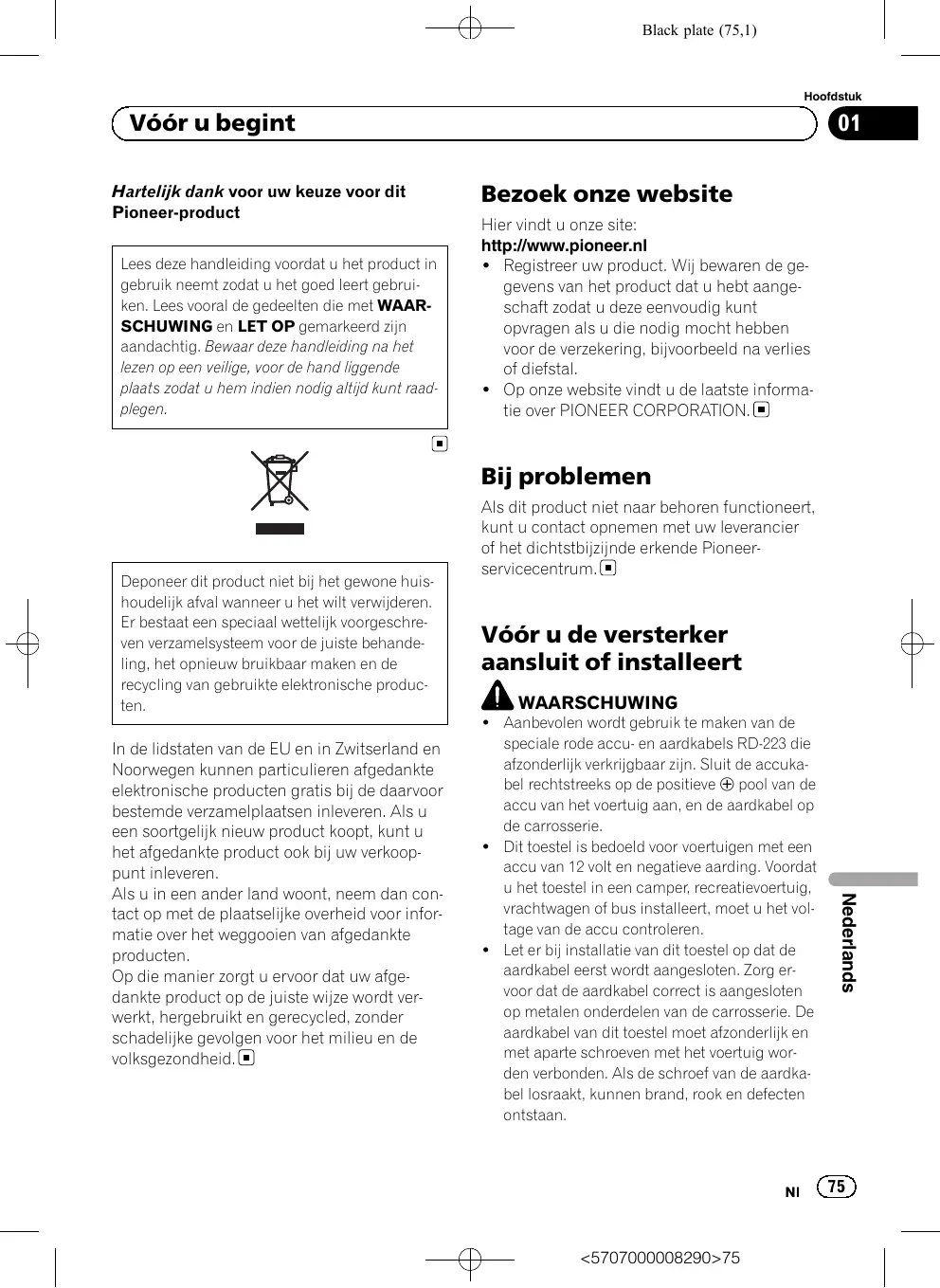

Hartelijk dank voor uw keuze voor dit Pioneer-product

Lees deze handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand ligende plaat s zodate u hem indien nodig algtd Aunt raadplegen.

Deponeer dit product nicht bij het gewone huishoudelijk afval wonneur u het wilt verwijdenen. Er bestaat een speciala wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en derecycling van gebruekte elektronische produc-ten.

In de lidstaten van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoort bestemde verzamelplaatsen inleveren. Als u een soortgelijk lately product koopt,kest u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afge-dankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bezoek once website

Hier vindt u once site: http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op once website vindt u de staat informatie over PIONEER CORPORATION.

Bij problemen

Als dit product Niet maar behoren functioneert,\ kunt u contact opnemen met uw leverancier of het dichtstbijzijnde erkende Pioneer- servicecentrum.

Vóró u de versterker aansluit of installeert

WAARSCHUWING

• Aanbevolen worden gebruik te makev van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijgbaar zijn. Sluit de accukabelrechtstreeks op de positieve pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controleren.

• Let er bij installmentie van dit toestel op dat de aardkabel eerst worden aangesloten. Zorg ervoor dat de aardkabel correct is aangesloten op metalen onderdelen van de carrosserie. De aardkabel van dit toestel要去 afzonderlijk en met aparte schroeven met het voertuig worden verbonden. Als de schroef van de aardkabel losraakt, hunnen brand, rook en defecten ontstaan.

• Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschakte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.

• Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluitingen van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en verrang de zekeringervoigens door een neue, gewiekwaardige zekering.
• Installeer de versterker algijd op een vlak oppervlak. Installer de versterker Niet op een oppervlak dat Niet effen is of uitsteeksels heeft odomat dat tot storing kan leiden.
• Let er bij het installereren van de versterker op dat er geen onderdelen (zoals extra schroeven)CUSSEN het toestel en het voertuig ingeklemd raken.Dat kan storingveroorzaken.
  Zorg ervoor dat het toestel Niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken.

De behuizing van de versterker en de erop aangesloten luidsprekers hunnen ook heel worden en lichte brandwonden veroorzaken.

• Bij een storing worden de stroomvoorziening maar de versterker afgesneden om schade te voorkomen. Schakel als dat gebeurt het systemeuien en controllerer de stroomvoorziening en de luidsprekeraansluitingen. Als u de oorzaak van het probleem Niet zich Aunt bepalen, neemt u contact op met uw leverancier.
• Ontkoppel altijd eerst de negatieve pool van de accu om een elektrische schok of kortslui-ting te voorkomen tijdens de installmentie.
• Probeer Niet het toestel uit elkaar te halen of te wijzigen. Daardoorkest u brand, een elektrische schok of andere storingen veroorzaken.

LET OP

Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer=kunt horen.

• Langdurig gebruik van het audiosystem kan de accuuitputten wanneer de motor is uitgeschakeld of stationair draait.

Informatie over de beveiligingsfunctie

Dit product is voorzien van een beveiligingsfunctie. Als het product een abnormale situatie detecteert, treden de volgende functies in werkig om het product en de luidsprekeruitgang te beschermen.

In de volgende situaties gaat het voedings-lampje uit en wordt de versterker uitgeschakeld.
— Als er kortsluiting optreedt:tussen de luid-sprekeruitgang en de luidspekererkabel.
— Als er gelijkspanning worden gezet op de luidsprekeruitgang.
- Het uitgangsvermögen van de versterker wordt beperkt als de temperatuur in de versterker hoog oploopt. Als de temperatuur te hoog worden, dan gaat het voedingslampje uit en worden de versterker uitgeschakeld.

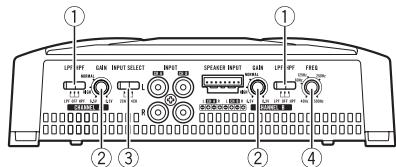

Wat is wat

GM-A6604

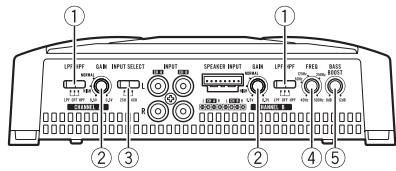

Voorzijde

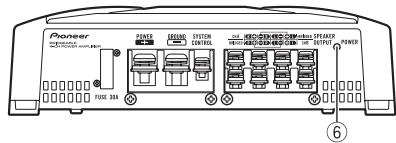

Achterzijde
GM-A4604

Voorzijde

Achterzijde

Gebruik indien nodig een platte schroeendraaier om de schakelaar te verzetten.

Selecteer de gewenste filter voor de aangesloten luidspreker.

• Indien een subwoofer is aangesloten: Selecteer LPF. Deze filter houdt de hoge frequencies gegen en LAST de lage tonen door.
• Indien een luidspreker met vol bereik is aangesloten:

Selecteer HPF of OFF. HPF houdt de lage frequencies gegen en LAST de hoge tonen

door. OFF laat het volledige freiendentiebereik door.

② GAIN-regelknoppen (versterkingsfactor)

Met de regelknoppen CHANNEL A (kanaal A) en CHANNEL B (kanaal B)kest u de uitgang van de autoradio en de Pioneer-versterker op elkaar afstemmen. De standaardinstelling is NORMAL.

Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknuppen lager. Als het geluid verrormd worden wonneer de autoradio luider worden gezet, zet u de regelknuppen hoger.

• Als u maar één ingang gebruikt, zet u de regelknoppen voor luidsprekeruitgangen A en B opdezelfde waarde.
• Voor gebruik met een autoradiosysteme met RCA (standaarduitgang van 500mV ) stelt u de knoppen af op NORMAL. Voor gebruik met een Pioneer-autoradiosysteme met RCA en een maximale uitgangsspanning van 4V of hoger, stembu het niveau af op de uitgang van de autoradio.
• Voor gebruik met een systemd met RCA met een uitgangsspanning van 4 V, stelt u deze af op HIGH.

③ INPUT SELECT-schakelaar (ingangsselectie)

Selecteer 2CH voor een tweekanaisingang en 4CH voor een vierkanaisingang.

• Ingangsselectie is alleen beschikbaar voor aansluitingen met een RCA-ingang. Voor aansluitingen met luidsprekerdraad worden ongeacht de instelling automatisch 4CH gezruikt.

④ FREQ-regelknop (drempelfrequency)

Als de selectieschakelaar LPF/HPF is ingesteld op LPF of HPFkest u de drempfleffrequentie instellen tussen 40 Hz en 500 Hz.

U kurz de drempelfrequency alleen voor CHANNEL B selecteren.

BASS BOOST-schakelaar (bedienings-schakelaar voor het bass boost-niveau)

U kunt een bass boost-niveau selecteren van 0 dB tot 12 dB.

• De instelling voor het bass boost-niveau geldt alleen voor uitgang CHANNEL B (kanaal B).

⑥ Voedingslampje

Het voedingslampieje brandt wanner de voeding is ingeschakeld (ON).

De versterkingsfactor correct instellen

• Een correcte instelling van de versterkingsfactor beschermt het toestel en/of de luidsprekers gegen storing door een te hooguitgangsniveau, onjuist gebruik of een verkeerde aansluiting.
• Als het geluidsniveau enz. te hoog worden, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal worden waar doorgelaten runawayer het volume op het hoofdtoestel daalt.
• Onderbrekingen in de geluidsweergave kuren erop duiden dat de versterkingsfactor Niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor van de versterker aanpassen aan het maximale preoutuitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal worden voorkomen.
• Het kan geleuren dat het geluid toch worden afgeb broken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer.

De gain-regelknop op dit toestel

Op de afbeelding hierboven ziet u de instelling NORMAL.

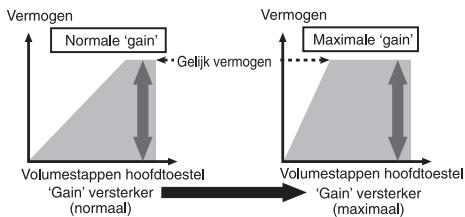

Verband:tussen de versterkingsfactor van de versterker en hetuitgangsvermogen van hethoofdtoestel

Een onjuiste verhoging van de versterkingsfactor van de versterker resulteert slechts inmeerervorming en weinig vermogenstoename.

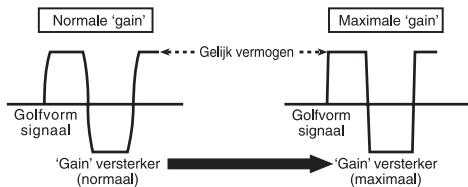

Golfvormig signaal bij hooguitgangsvolume metversterkingsregeling voor deversterker

Als de golfvorm van het signal waerd vervormd door een hoge uitgang, verandert het uitgangsvermogen slechts gering, ook als de gain van de versterker worden verhoogd.

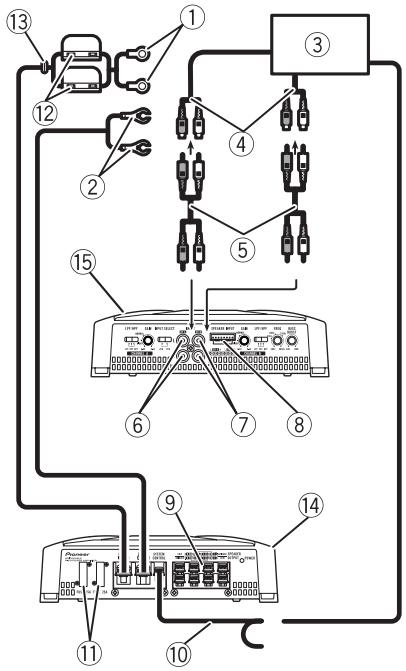

Aansluitschema

① Speciale rode accukabel RD-223 (apart verkrijgbaar) Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accu-aansluitpunt op de versterker met de positieve occupool.
② Aardkabel (zwart) RD-223 (apart verkrijgbaar) Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.
③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
④ External uitgang Als u maar een ingang gebruikt, mag u niets anders aansluiten op RCA-ingang B.
⑤ Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
⑥ RCA-ingangA
⑦ RCA-ingangB
Aansluiting luidsprekeringang (gebruik de meegeleverde connector)

Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 82.

9 Luidsprekeraansluitingen Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 82.
10 Kabel van systeemafstandsbediening (apart verkrijgbaar) Verbind het mannelijkke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio. Het rouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluiting voor de systeemafstandsbediening, verbindt u het mannelijkke aansluitpunt via de contactschakelaar met de voedingsaansluiting.
(1) Zekering 25A × 2 (GM-A6604) / 30A × 1 (GM-A4604)
⑫ Zekering (30 A) × 2
⑬ Doorvoerring
14 Achterzijde
Voorzijde

Opmerking

Schakelaar INPUT SELECT (ingangsselectie)要去orden ingesteld. Raadpleeg Het toestel installeren op bladzijde 77 voor meer informatie.

Vóró u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Wikkel kabels die gegen metalen onderdelen liggen ter bescherming in met tape.
• Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

De toestellen aansluiten

LET OP

• U mag kabels nooit inkorten odomat daardoor storing kan optreden in het beveiligingscircuit.
• Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
  Voeg meerere negatieve luidsprekerkabels nooit samen.
• Als de systeemafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijktstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wonneer de motor uit staat of stationair draait.
• Installeer de partir verkrijijgbare accukabel zo ver möglichk van de luidsprekerkabels.
• Installer de partir verkrijijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zich voer möglichk van de antennene, de antennekabel en de tuner.

Informatie over debrugschakeling

Diagram A - Correct
4Ωbrugschakeling

Diagram B - Incorrect
2Ωbrugschakeling

• Installeer en gebruik de versterker Niet door luidsprekers met een nominale waarde van 4 (of lager) parallel aan te sluiten om een brugmodus van 2 (of lager) te realizeren (Diagram B).

Een onjuiste brugschakeling kan brand, rook en oververhitting verroorzaken. Ook kan de bui

tenkant van de versterker heet worden en bij aanraking lichte brandwonden veroorzaken. Om een brugmodus correct te installereren of te gebruiken en een belasting van 4 te realiseren, moet u twee 8 luidsprekers parallel verbinden met links en rechts (Diagram A), of een enkele 4 luidspreker gebruiken. Lees ook de handleiding van de luidspreker voor informatie over de correcte aansluitwijze.

• Voor meer inlichtingen=kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.

Luidsprekerspecificaties

De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen, anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 tot 8 of 4 tot 8 voor twee kanalen en andere brugschakelingen.

Subwoofer

Luidsprekerkanaal	Vermogen
4-kanaalsuitgang	Nominale ingang: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604)
2-kanaalsuitgang	Nominale ingang: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)
3-kanaalsluidspre- keruitgang A	Nominale ingang: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604)
3-kanaalsluidspre- keruitgang B	Nominale ingang: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)

Andere dan de subwoofer

Luidsprekerkanaal	Vermogen
4-kanaalsuitgang	Maximale ingang: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604)
2-kanaalsuitgang	Maximale ingang: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)
3-kanaalsluidspre- keruitgang A	Maximale ingang: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604)
3-kanaalsluidspre- keruitgang B	Maximale ingang: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)

De luidsprekers aansluiten

De luidsprekeruitgang kan 4, 3 (stereo en mono) of 2 (stereo of mono) kanalen hebben. Sluit de luidsprekerdraden aan volgens het aantal gebruikte kanalen en de volgende afbeeldingen.

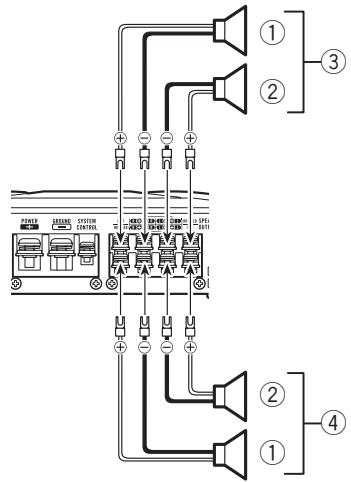

4-kanaalsuitgang

① Rechts
② Links
③ Luidsprekeruitgang A
④ Luidsprekeruitgang B

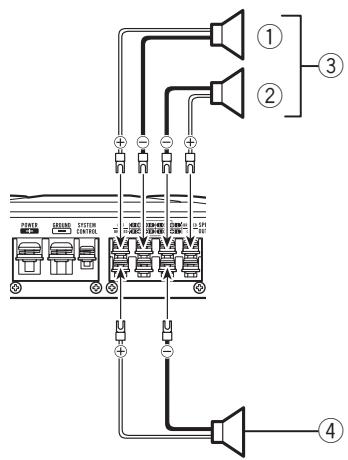

3-kanaalsuitgang

① Rechts
② Links
③ Luidsprekeruitgang A
④ Luidsprekeruitgang B (mono)

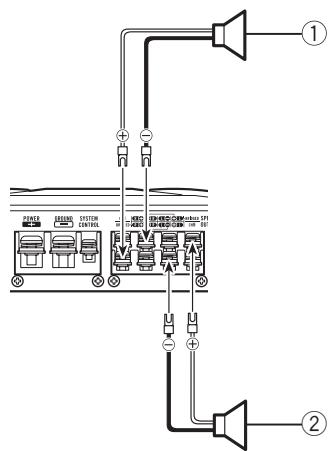

2-kanaalsuitgang (stereo)

① Luidspreker (rechts)
② Luidspreker (links)

De toestellen aansluiten

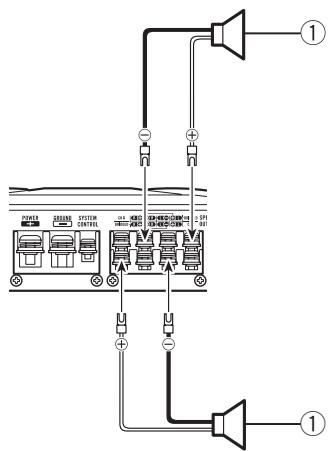

2-kanaalsuitgang (mono)

① Luidspreker (mono)

Aansluting via de RCA-ingang

Sluit de RCA-uitgang van de autoradio aan op de RCA-ingang van de versterker.

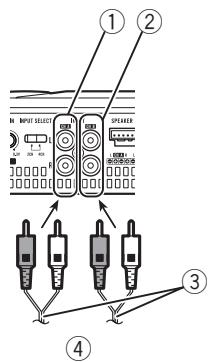

4- of 3-kanaalsuitgang

• Zet schakelaar INPUT SELECT (ingangsselectie) op positie 4CH.

① RCA-ingangA
② RCA-ingangB
③ Aansluitkabels met RCA-stekkers (apart ver-krijjgbaar)
④ Vanuit autoradio (RCA-uitgang)

Als u maar eén ingang gebruikt (bijvoorbeeld omdat de autoradio maar eén RCA-uitgang heeft) maakt u de aansluiting op RCA-ingang A en Niet B.

2-kanaalsuitgang (stereo) / (mono)

• Zet schakelaar INPUT SELECT (ingangsselectie) op positie 2CH.

① RCA-ingangA

Bij een 2-kanaalsuitgang sluit u de RCA-stekkers aan op RCA-ingang A.

② Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
③ Vanuit autoradio (RCA-uitgang)

Aansluiting via de luidspre- keringangskabel

Verbind met het bijgeleverde luidsprekerdraad de luidsprekeruitgang van de autoradio met de versterker.

• Verbind de RCA-ingang en de luidsprekeringang nicht beiden tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Wit/zwart: Kan. A, links
④ Wit: Kan. A, links
⑤ Grijs/zwart: Kan. A, rechts Θ
⑥ Grijs: Kan. A, rechts ⊕
⑦ Groen/zwart: Kan. B, links
⑧ Groen: Kan. B, links
Paars/zwart: Kan. B, rechts
10 Paars: Kan. B, rechts
① Luidsprekeraansluiting

Aan te sluiten op de luidsprekeringangen van dit toestel.

Opmerking

Als het hoofdtoestel via luidsprekerdraad op de versterker is aangesloten, worden de versterker automatisch in- en uitgeschakeld wonneer het hoofdtoestel worden aan- en uitgezet. Deze functie werkt nicht in combinatie met sommige hoofdtoestellen. Gebruik in dat geval een systeemafstandsbedieningskapabel (afzonderlijk verkrijigbaar). Als meerdere versterkers synchroon worden aangesloten, verbindt u het hoofdtoestel en alle versterkers via de systeemafstandsbedieningskapabel.

De voedingsaansluiting verbinden

Aanbevolen worden gebruik te make n van de speciale rode accu- en aardkabels RD-223 (af-zonderlijk verkrijgbaar). Sluit de accukabelrechtstreeks aan op de positieve pool van de accu van het voertuig, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel Niet goed (met de aansluitschroeven) worden aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden.

1 Trek de accukabel vanuit het motor-compartment door maar het voertuiginterieur.

• Als u een Doorvoeropening voor de kabel boort in de carrosserie, let dan op dat de kabel Niet beschadigd kan raken door de snijranden en geen kortsluiting kan make.

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accuaansluitpunt op de versterker met de positieve occupool.

① Positieve pool
② Motorcompartment
③ Voertuiginterieur
④ Zekering (30A)× 2
⑤ Plaats de rubberen doorvoerring in de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, de aardkabel en de kabel van de systeemafstandsbediening.

De toestellen aansluiten

3 Bevestig verbindslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig op de kabels vast te zetten.

① Ver bindingslip (los verkrijgbaar)
② Accukabel
③ Aardkabel

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluiting systeemafstandsbediening
② Aardaansluiting
③ Voedingsaansluiting
④ Aansluitschroeven
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systeemafstandsbediening

De luidsprekeraansluitingen

1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg ongeveer 10mm kabel bloot en verwlecht het uiteinde.

2 Bevestig verbindslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig op de kabels vast te zetten.

① Verbindingslip (los verkrijgbaar)
② Luidsprekerkabel

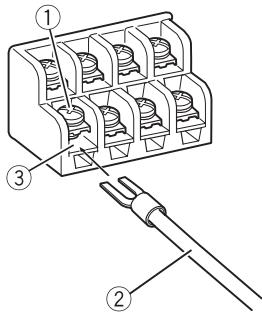

3 Sluit de luidspekerkabels op de luid-sprekeruitgangen aan.

Schroef de luidsprekerkabels stevig vast.

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluitingen

Vóró u de versterker installeert

WAARSCHUWING

• Voor een correcte installmentie moet u de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde kennen het binnenwerk van de versterker beschadigen of los raken en de versterker alle Dienst doen weigeren.
• Installee het toestel Niet:

opplaatsen waar de bestuurder of passagiers erdoor verwond hunraken wanneer het voertuig plotseling stopt.
opplaatsenaar het de bestuurderrakan hinderen,bijvoorbeeld op de vloer bij debestuurdersplaats.

• Plaats zichtappende schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk,ondat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken.
• Let erop dat de kabels Niet vast{kunnen komen te zitten in de stoelrails of een lichaamsdeel van een inzittende{kunnen raken. Dit kan kortsluitingveroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en belangrijke onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

LET OP

• Let tijdens de installment op de volgende punten om te zorgen dat de versterker voldoende warmte kan afgeven:

— Laat voldoende ventilatieruimte vrij boven de versterker.
Leg geen mat of ander materiaal over deversterker.

• De beveiligingsfunctie kan in werkung trenden om de versterker gegen oververhütting te beschemmen wonneer hij worden gebruikt als er onvoldoende warmteafgiftinge is, bij langdurig gebruik met een hoog volume, e.d. In dat

geval worden het uitgangsvermogen van de versterker beperkt of worden hij uitgeschakeld tot de temperatuur voldoende gedaald is.

Leg kabels nicht opplaatsen die heet küssen worden, zoals zich bij de kachel.
- De optimale installmentielek verschl. van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.
- Controller alle aansluitingen en systemen voordat u de installmente voltooit.
- Controller, nadat u de versterker hebt geinstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zich.

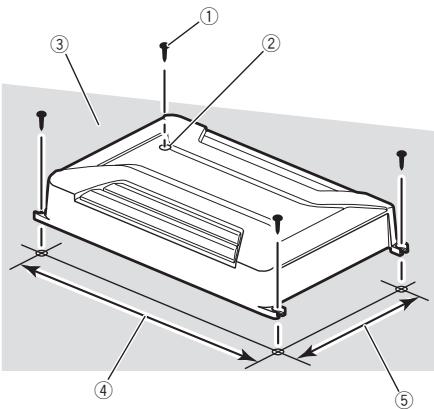

Voorbeeld van een installment op de vloermat of het chassis

1 Plaats de versterker op de gewenste installmentatieplaats.

Plaats de meegeleverde zelftappende schroeven (4mm× 18mm) in de schroefgaten en duw erop met een schroevendraaier zodat de punt een afdruk LAST op de plaats waar de boorgaten要去en+komen.

2 Boor op dezeplaatsen een gat met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.

04 ( Installatie

3 Bevestig de versterker met de bijgeleverde zelftappende schroeven (4mm× 18mm)

① Zelftappende schroeven (4 mm × 18 mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis
④ Afstand van gat tot gat: 338 mm (GM-A6604) / 308 mm (GM-A4604)
⑤ Afstand van gat tot gat: 196 mm

Aanvullende informatie

Technische gegevens

GM-A6604

Spanningsbron 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 31A (bij continuvermogen, 4

Gemiddelde afgenomen stroom 8,5 A (4 Ω voor vier kanalen) 14 A (4 Ω voor twee kanalen)

Zekering 25A×2

Afmetingen (B× H× D) ....348mm×60mm× 215mm

Belastingsimpedantie 4Ω (2 Ω tot 8Ω toegestaan)

Frequenierespons 10 Hz tot 70 kHz (+0 dB, -3 dB)

Signaal-ruisverhouding 95 dB (IEC-A-network)

Vervorming 0,05% (10 W, 1 kHz)

Laegdoorlaatfilter:

(Kanaal A)
Drempelfrequency ..... 80 Hz
Drempelafval ..... -12 dB/oct

(Kanaal B)
Drempelfrequencyie ....40 Hz tot 500 Hz
Drempelafval ....-12 dB/oct

Hoogdoorlaatfilter:

(Kanaal A)
Drempelfrequency ..... 80 Hz
Drempelafval ..... -12 dB/oct

(Kanaal B)
Drempelfrequencyie ....40 Hz tot 500 Hz
Drempelafval ....-12 dB/oct

Bass boost: Frequentie 50 Hz Niveau .0 dB tot 12 dB

Gain-regeling: RCA 0,3 V tot 6,5 V Luidspreker 3,0 V tot 26 V

Maximaal ingangsniveau / impedantie: RCA 6,5 V/22 kU Luidspreker 26 V/16 k

GM-A4604

Spanningsbron 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar)

A Harding . Negatif

Stroomverbruik 20,5A (bij continuvermo-gen,4Ω)

Gemiddeld afgenomen stroom 5,5A (4Ω voor vier kanalen) 8,5A (4Ω voor twee kanalen)

Zekering 30A×1

Afmetingen (B× H× D) ... 318mm× 60mm× 215 mm

Continu uitgangsvermogen 40W× 4 (bij 14,4V,4Ω 20 Hz tot 20 kHz, ≤ 1% THD +N) 120 W × 2 (bij 14,4V,4Ω BRUG 1 kHz, ≤ 1% THD+N) 60 W × 4 (bij 14,4V,2Ω 1 kHz, ≤ 1% THD+N)

Belastingsimpedantie 4Ω (2Ω tot 8Ω toegestaan) Frequentierespons 10 Hz tot 70 Hz (+0 dB, -3 dB)

Signaal-tot-ruisverhouding 94 dB (IEC-A-network)

Vervorming 0.05% (10 W, 1 kHz)

Laagdoorlaatfilter:

(Kanaal A)
Drempelfrequency ..... 80 Hz
Drempelafval ..... -12 dB/oct

(Kanaal B)
Drempfrequentie ....40 Hz tot 500 Hz
Drempelafval ....-12 dB/oct

Hoogdoorlaatfilter:

(Kanaal A)
Drempelfrequency ..... 80 Hz
Drempelafval ..... -12 dB/oct

(Kanaal B)
Drepelfrequencyie ....40 Hz tot 500 Hz
Drepelafval ....-12 dB/oct

Gain-regeling: RCA 0,3Vtot6,5V Luidspreker 3,0Vtot26V

Aanvullende informatie

Maximaal ingangs niveau / impedanie:

RCA 6,5V/22kΩ

Luidspreker 26 V/16 kΩ

Opmerkingen

• Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.
• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanner een geluidssignaal worden ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers.
