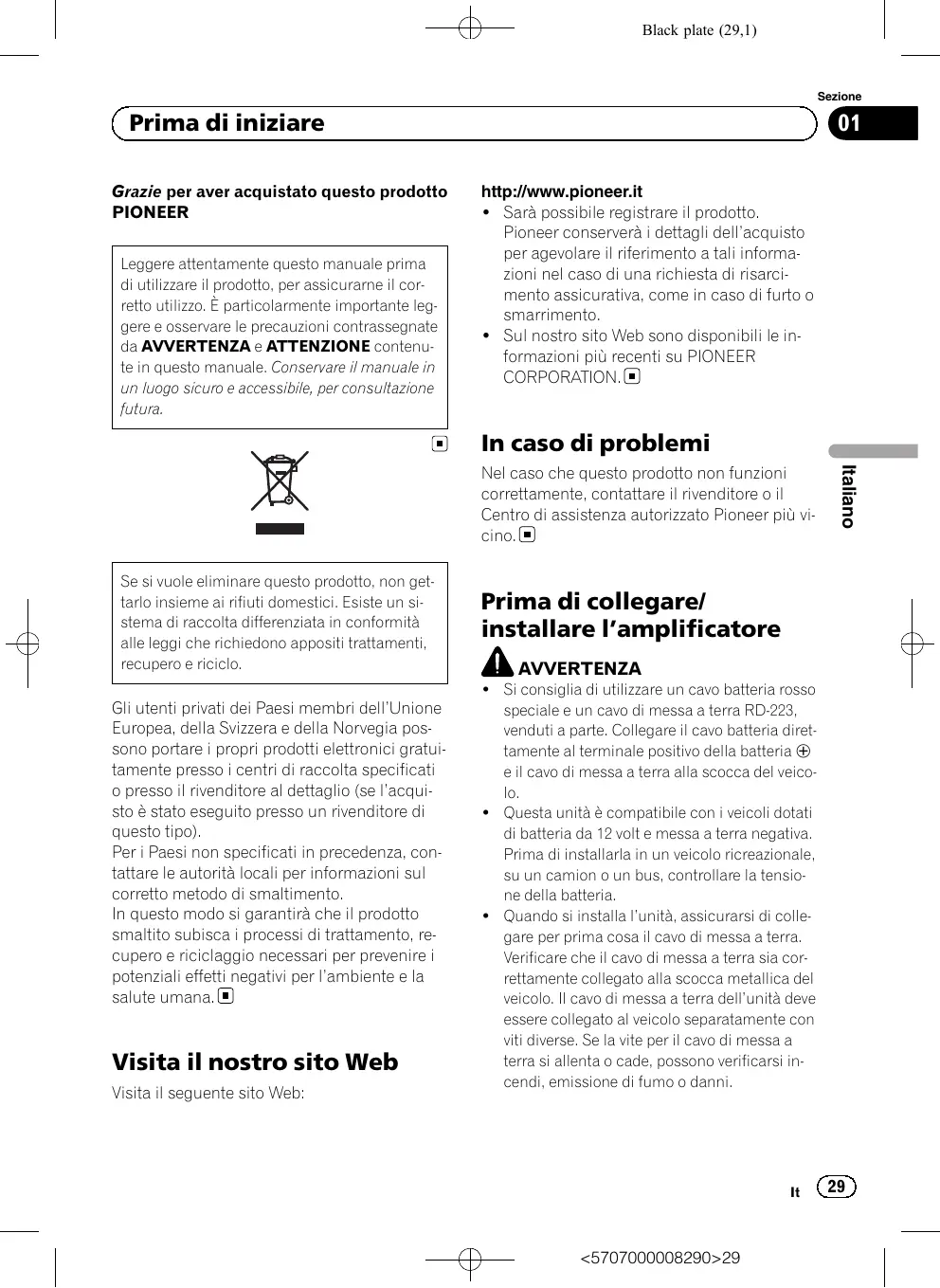

Prima di collegare/ installare l'amplificatore

AVVERTENZA

• Si consiglia di utilizzato un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria diretamente al terminale positivo della batteria e il cavo di messa a terra alla scopca del veicolo.
• Questa unità è compatible con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria.
• Quando si installa l'unità, assicurarsi di collegare per prima casa il cavo di messa a terra. Verificare che il cavo di messa a terra sia correttamente collegato alla scopca metallica del veicolo. Il cavo di messa a terra dell'unità devese sere collegato al veicolo separatamente con viti diverse. Se la vite per il cavo di messa a terra si allenta ocade, possono verificarsi incendi, emissione di fumo o danni.

Utilizzare esclusivamente fusibili della portata prescritta. L'uso di fusibili non corretti potrebè provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni.
- Se un fusabile del cavo speciale batteria venduto a parte o dell'amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolverve la causa del problema, quando sostituire il fusabile con un equivalente identico.
Installare sempre l'amplificatore su una superficie piatta. Evitare di installarlo su superfici non piatte o con sporenze. In caso contrario, possono verificarsi malfunzionamenti.
- Durante l'installazione dell'amplificatore, evitare che parti come viti in excesso rimangano incastrate tra l'amplificatore e il veicolo. In caso contrario, possono verificarsi malfunzionamenti.
- Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all'unità.

Inoltre potrebbero surriscaldarsi le superfici dell'amplificatore e degli altoparlanti collegati, con seguente pericoli di uszioni.

• In caso di anomalie, l'alimentazione verso l'amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In quello caso, scollegare l'alimentazione dell'intero sistema e verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore.
• Durante l'installation, verificare sempre Preventivamente che il terminale negativo della batteria sua scollegato, per evitare il rischio di folgorazione o corto circuito.
  Non tentare di smontare o modificare questa unità. Ciò potrebbe causare incendi, scosse elettriche o altri malfunzionamenti.

ATTENZIONE

• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'estero.
• L'uso prolongato del car stereo除去 il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria.

Informazioni sulla funzione di protezione

Questo prodotto è dotato della funzione di protezione. QuandoQuesto prodotto rileva anomalie, le funzioni riportate di seguito si attiveranno per proteggere l'uscita del prodotto e degli altoparlanti.

• Nelle situazioni descripte di seguito l'indicatore di accensione e l'amplificatore si spegneranno.

Se il terminale di uscita altoparlanti o il cavo altoparlanti sono in corto circuito.
Se al terminale di uscita altoparlanti viene applicata tensione CC.

L'amplificatore ridurra la potenza in uscita se la temperatura all'interno dell'amplificatore diventa troppo alta. In quello caso, l'indicatore di accensione e l'amplificatore si spegneran-no.

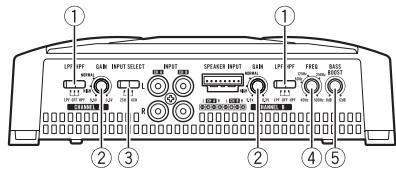

Nomenclatura

GM-A6604
Lato frontale

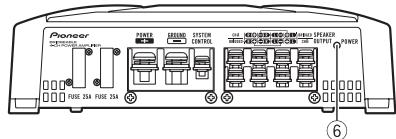

Lato posteriore
GM-A4604

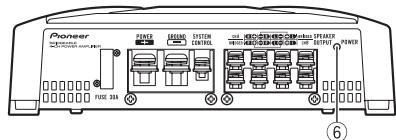

Lato frontale

Lato posteriore

Se è necessario regolare la posizione dell'interruttore, utilizzato un cacciavite a testa piatta.

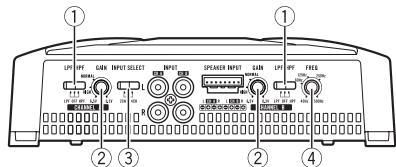

① Selettore LPF (filtrto passa-basso)/HPF (filtrto passa-alto)

Regolare il selettore a seconda del tipo di altoparlanti collegati.

Se e collegato un subwoofer:
Selezionare LPF. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore.
- Se sono collegati altoparlanti a gamma completa:

Selezionare HPF o OFF. L'impostazione HPF elimina le frequenze di gamma inferiore e trasmette frequenze di gamma superiore. L'impostazione OFF trasmette l'intera gamma di frequenza.

② Comando GAIN (guadagno)

La regolazione dei comandi del guadagno CHANNEL A (canale A) e CHANNEL B (ca-nale B) contribuisce ad allineare l'uscita del car stereo a quella dell'amplificatore Pioneer. L'impostazione predefinita è la posizione NORMAL.

Se il suono in uscita rimane bassoanche quando si aumento il volume del car stereo, portare i comandi su un livello inferiore. Se quando si aumento il volume del car stereo il suono risultata distorto, portare i comandi su un livello superiore.

• Se si usa una sola spina di ingresso, disporre i comandi del guadagno per le uscite degli altoparlanti A e B sulla stessa posizione.
• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500mV ), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con potenza di uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita di 4V, portare i comandi sulla posizione HIGH.

③ Interruttore INPUT SELECT (sezione ingresso)

Selezionare 2CH per l'ingresso a due canali o selezionare 4CH per l'ingresso a quattro canali.

Impostazione dell'unità

• É possibile selezioniare il tipo di ingresso solo per collegamenti tramite connettore di ingresso RCA. Per i collegamenti tramite il cavo di ingresso altoparlanti, verrà utilizzato automaticamente 4CH independentemente dall'impostazione dell'interruttore.

④ Comando FREQ (frequenza di taglio)

É possibile selezionale la frequenza di taglio da 40 Hz a 500 Hz quando l'intertuttore di selezione LPF/HPF è impostato su LPF o HPF.

• É possible selezionare una frequenza di taglio solo per CHANNEL B.

⑤ Interruttore BASS BOOST (controllo del livello di incremento dei bassi)

É possible selezionare un livello di incremento dei bassi tra 0 dB e 12 dB.

• L'impostazione del livello di incremento dei bassi è applicabile esclusivamente al-l'uscita CHANNEL B (canale B).

⑥ Indicatore di accensione

L'indicatore di accensione si illumina per indicare che l'alimentazione è collegata.

Impostazione corretta del guadagno

• É inclusa una funzione di protezione per impedire malfunzionamenti dell'unità e/o degli altoparlanti dovuti a livelli di uscitaecessivi, o a uso o collegamenti non corretti.
• Se l'audio viene emesso a volume eccessivo, e in altre condizioni di quello tipo, questra funzione interrompe l'uscita per alcuni secondi. L'uscita dell'audio riprende quando il volume sull'unità principale viene ridotto.
• Se l'uscita dell'audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l'audio venga emesso costanmenteanche se il volume dell'unità

principal è alto, regolare il dato del guadagno dell'amplificatore su un livello adatto al livello massimo di uscita preamplificato dell'unità principale, in modo che il volume non subisce variazioni e che si limitino le emissioni audio eccessive.

• Anche se il volume e il guadagno sono regolati correttamente, l'audio dell'unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

Comando del guadagno di esta unità

L'illustrazione in alto对我a l'impostazione NORMAL del guadagno.

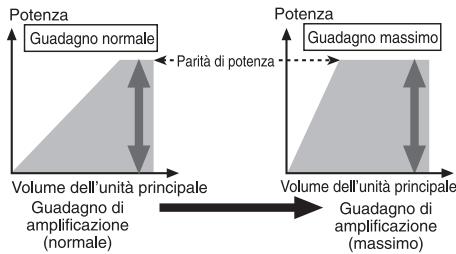

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Se il guadagno dell'amplificatore viene regolato su un livello eccessivo, si aumento la distorsione, non la potenza.

Impostazione dell'unità

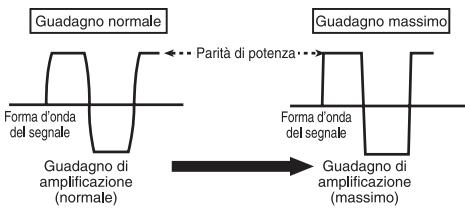

Forma d'onda del segnale con volume di uscita eccessivo e lavoro del guadagno dell'amplificatore

Se la forma d'onda del segnale è distorta a causa del livello di uscita eccessivo,anche se si aumento il guadagno dell'amplificatore, la potenza in uscita non cambierà significativamente.

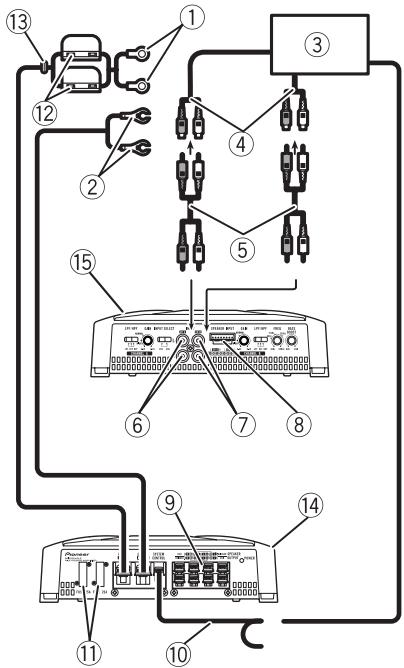

Schema di collegamento

① Cavo batteria rosso speciale RD-223 (venduto a parte) Dopo aver eseguito tutti gli altri collegamenti all' amplificatore, collegare il terminale del cavo batteria al terminale positivo della batteria.
② Cavo di messa a terra (nero) RD-223 (venduto a parte) Collegare alla scopcca metallica o al telao.
③ Car stereo con connettori di uscita RCA (ven-duto a parte)
④ Uscita esterna Se si usa una sola spina di ingresso, non collegare nulla al connettore di ingresso RCA B.
⑤ Cavi di collegamento con spine RCA (venduti a parte)
⑥ Connettore di ingresso RCA A
⑦ Connettore di ingresso RCA B
(8) Terminale d'ingresso degli altoparlanti (utilizzare un connettore fornito)

Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagna 37.

9 Terminali di uscita altoparlanti
Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 37.
10 Cavo telecomandoSYSTEMA(vendutoa parte) Collegareil terminale maschio di questo cavo al terminale del telecomando delsystemacar stereo. Il terminale femmina cuiessere collegato al terminale di controllo del relle dell'antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del systemacllegareil terminale maschio al terminale di alimentazione tramite l'interruttore della chiave di aviamento.
Fusibile 25A× 2 (GM-A6604) / 30A× 1 (GM-A4604)
⑫ Fusibile (30A)× 2
13 Anello
14 Lato posteriore
15 Lato frontale

Nota

É necessario impostare l'interruttore

INPUT SELECT (selezione ingresso). Per dettagli, vedere Impostazione dell'unità a pagina 31.

Prima di collegare l'amplificatore

AVVERTENZA

Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cuiippo si trovato contatto con parti metalliche.
Non tagliare mai l'isolante della sorgente di alimentazione per collegare l'alimentazione ad altri appearecchi. La capacité di carico di corrente del cavo è limitata.

ATTENZIONE

• Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente.
  Non collegare mai direttamente a terra il cavo negativo dell'altoparlante.
  Non legare mai assieme più cavi negativi degli altoparlanti.
• Se il cavo del telecomando diSYSTEMA dell'amplificatore viene collegato al terminale di alimentazione tramite l'interruttore della chiave di avviamento (12 V c.c.), l'amplificatore rimarà sempre acceso quando l'interruttore della chiave di avviamento è attivato, independente mente da se il car stereo è accesso o spento. Pertanto la batteria potrebbe scricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle.
• Installare e intradare il cavo batteria venduto a parte quando più lontano possibile dai cavi degli altoparlanti.

Installare e intradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell'amplificatore quanto più lontano possibile dall'antenna, dal cavo del- l'antenna e dal sintonizzato.

Informazioni sulla modalità di collegamento a ponte

Diagramma A - Appropriato
Collegamento in parallelo da 4

Diagramma B - Non appropriato
Collegamento in parallelo da 2

Non installment outilizzarequesto amplificatore collegando altoparlanti da 4 (o inferiore) in parallelo per ottenere una modalità di collega

mente a ponte con carico di 2 (diagramma B).

Se viene eseguito un collegamento a ponte non corretto, l'amplificatore può subire danni oppure emettere fumo o surriscaldarsi. Inoltre, la superficie dell'amplificatore può surriscaldarsi con seguenti pericoli di usioni. Per installare o utilizzato correttamente una modalità di collegamento a ponte ed ottenere un carico di 4 , collegare due altoparlanti da 8 in parallelo, sinistro e destro (dia-gramma A) o utilizzato un unico altoparlante da 4

Per ulteriori dettagli sulla procedura corretta di collegamento, consultare il manuale delle istruzioni degli altoparlanti.

• Per eventuali altre domande, contattare un rivenditore locale autorizzato Pioneer o l'assistenza clienti.

Informazioni sulle specifiche compatibili degli altoparlanti

Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, altrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L'impedenza degli altoparlanti delve essere compresa tra 2 e 8 , oppure tra 4 e 8 per i collegamenti a due canali e gli atri collegamenti a ponte.

Subwoofer

Canale altoparlan- te	Potenza
Uscita a quattro ca- nali	Ingresso nominale: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604)
Uscita a due canali	Ingresso nominale: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)
Uscita altoparlante a tre canali A	Ingresso nominale: Min. 60 W (GM-A6604) Min. 40 W (GM-A4604)
Uscita altoparlante a tre canali B	Ingresso nominale: Min. 180 W (GM-A6604) Min. 120 W (GM-A4604)

Altoparlanti diversi dal subwoofer

Canale altoparlan- te	Potenza
Uscita a quattro ca- nali	Ingresso massimo: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604)
Uscita a due canali	Ingresso massimo: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)
Uscita altoparlante a tre canali A	Ingresso massimo: Min. 120 W (GM-A6604) Min. 80 W (GM-A4604)
Uscita altoparlante a tre canali B	Ingresso massimo: Min. 360 W (GM-A6604) Min. 240 W (GM-A4604)

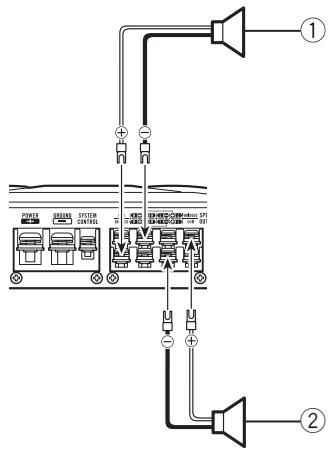

Collegamento degli altoparlanti

La modalità di uscita degli altoparlanti può essere a quattro, a tre (stereo e mono) o a due canali (stereo o mono). Collegare i conduttori degli altoparlanti in base alla modalità e alle figureamente in basso.

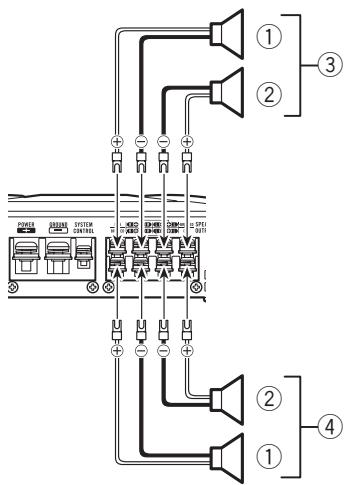

Uscita a quattro canali

① Destra
② Sinistra
③ Uscita altoparlante A
(4) Uscita altoparlante B

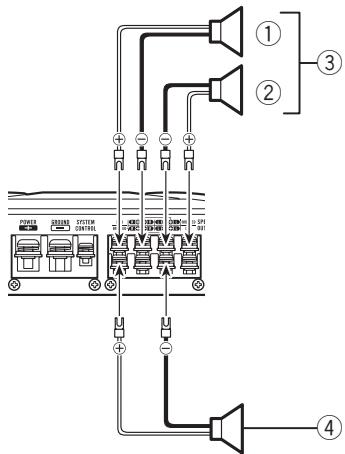

Uscita a tre canali

① Destra
② Sinistra
③ Uscita altoparlante A
(4) Uscita altoparlante B (mono)

Uscita a due canali (stereo)

① Altoparlante (destro)
② Altoparlante (sinistro)

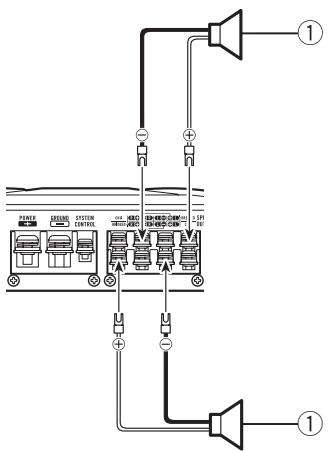

Uscita a due canali (mono)

① Altoparlante (mono)

Collegamenti utilizzando un connettore di ingresso RCA

Collegare il connettore di uscita RCA del car stereo e il connettore di ingresso RCA dell'amplificatore.

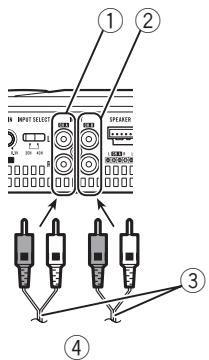

Uscita a quattro canali / a tre canali

• Far scorrere l'interruttore INPUT SELECT (seLECTIONe ingresso) sulla posizione 4CH.

① Connettore di ingressro RCA A
② Connettore di ingresso RCA B

③ Cavi di collegamento con spine RCA (venduti a parte)
④ Dal car stereo (uscita RCA)

Se si usa una sola spina di ingressso, ad esempio, se il car stereo dispone di una sola uscita (uscita RCA), collegare la spina al connettore di ingressso RCA A, non al connettore B.

Uscita a due canali (stereo) / (mono)

• Far scorrere l'interruttore INPUT SELECT (seLECTIONe ingresso) sulla posizione 2CH.

① Connettore di ingresso RCA A

Per l'uscita a due canali, collegare le spine RCA al connettore di ingresso RCA A.

② Cavi di collegamento con spine RCA (venduti a parte)
③ Dal car stereo (uscita RCA)

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita degli altoparlanti del
sistema car stereo all'amplificatore utilizzando il cavo d'ingresso degli altoparlanti fornito.

Non collegare l'ingresso RCA e l'ingresso degli altoparlanti allo stesso tempo.

① Car Stereo
② Uscita altoparlanti
③ Bianco/nero: CH A, Θ sinistro
④ Bianco: CH A, ⊕ sinistro
⑤ Grigio/nero: CH A, Θ destro
⑥ Grigio: CH A, ⊕ destro
⑦ Verde/nero: CH B, Θ sinistro
⑧ Verde: CH B, ⊕ sinistro
9 Viola/nero: CH B, Θ destro
Viola: CH B, ⊕ destro
11 Connettore di ingresso altoparlanti Al terminale ingresso altoparlanti di但这a unità.

Nota

Se i cavi di ingresso di un'unità principale vengono collegati a quello amplificatore, l'amplificatore si accenderà o spegnerà automaticamente quando l'unità principale viene accesa o spenta. Questa funzione potrebbe non funzionare con alcune unità principali. In tal caso, utilizzato il cavo del telecomando diSYSTEMA (venduto a parte). Se vengono collegati contemporaneamente più amplificatori in sincronia, collegare l'unità principale e tutti gli amplificatori utilizzando il cavo del telecomando diSYSTEMA.

Collegamento del terminale di alimentazione

Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria diretamente al terminale positivo della batteria ④ e il cavo di messa a terra alla scopcca del veicolo.

AVVERTENZA

Se il cavo della batteria non viene saldamente fissato al terminale utilizzato le apposite viti, sus-sisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi.

1 Instradare il cavo batteria dal vano motore all'interno del veicolo.

• Quando si inserisce un cavo batteria atraverso un foro passante appositamente praticato nella scocca del veicolo, prestare attenzione a non cortocircuitare il cavo danneggiandolo con gli spigoli taglienti o fra-stagliati del foro.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo della batteria.

① Terminale positivo ⊕
② Vano motore
③ Interno del veicolo
④ Fusibile (30A)× 2
⑤ Inserire l'anello di tenuta toroidale in gomma nella scocca del veicolo.
(6) Praticare un foro da 14 mm nella scocca del veicolo.

2 Torcere le estremità del cavo batteria, del cavo di messa a terra e del cavo del telecomando di sistema.

3 Applicare i capocorda alle estremità dei cavi.

Utilizzare pinze o un altre utensile per crimpare i capocorda ai cavi.

① Capocorda (venduto a parte)
② Cavo batteria
③ Cavo di messa a terra

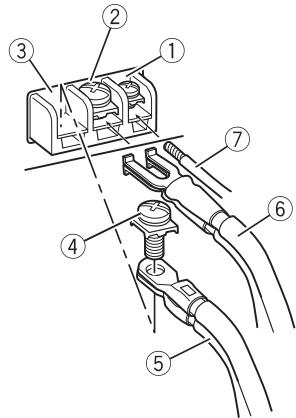

4 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

① Terminale telecomando planta
② Terminale di terra
③ Terminale di alimentazione
(4) Viti terminali
⑤ Cavo batteria
(6) Cavo di messa a terra
⑦ Cavo telecomando sistemas

Collegamento dei terminali di uscita altoparlanti

1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10mm , quindi torcere i cavi.

2 Applicare i capocorda alle estremità dei cavi.

Utilizzare pinze o un altre utensile per crimpare i capocorda ai cavi.

① Capocorda (venduto a parte)
② Cavo altoparlanti

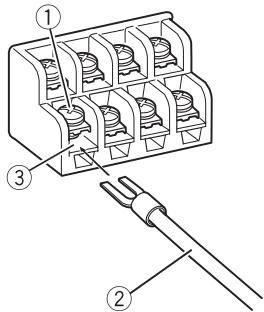

3 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti.

Fissare saldamente i cavi degli altoparlanti con le viti terminali.

① Viti terminali
② Cavi altoparlanti

Collegamento delle unità

③ Terminali di uscita altoparanti

Prima di installare l'amplificatore

AVVERTENZA

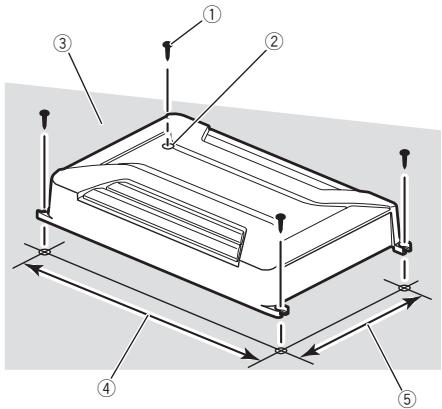

• Per assicurare un'installazione corretta, utilizes i componenti forniti nel modo indicate. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell'amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell'amplificatore.
  Non eseguire l'installazione in:

Posizioni in cui l'unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvisamente.
Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente.

Installare le viti autopilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall'avigrazione del veicolo, con seguente pericolo di incendio.
- Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o tocchino le game dei passeggeri del veicolo, provocando cortocircuiti.
- Quando si praticano fori per installare l'amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei fremi, cavi).

ATTENZIONE

• Per assicurare la corretta dissipatione del calore dall'amplificatore, osservare quando segue durante l'installazione:

Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell'amplificatore.
Non coprire l'amplificatore con tappetini di alcun tipo.

• La funzione di protezione potrebbe attivarsi per proteggere l'amplificatore da surriscaldamento dovuto all'installazione in posizioni in cui non è possibile disperdere sufficientemen

te il calore, da uso continuo con volume excessivo, ecc. In quosti casi, l'amplificatore riduce la potenza in uscita o rimane spento fino a quando non si raffredda e raggiunge una temperatura prestabilita.

Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bucchette dell'impianto di riscaldamento.
- La posizione di installmentazione ottimale varia a seconda del modello del veicolo. Fissare l'amplificatore in una posizione sufficientemente rigida.
- Controllare tutti i collegamenti e i sistemi prima dell'installazione finale.
- Dopo aver installmento I'amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili.

Esempio di installmente sul pianale o sul telaio

1 Posizione l'amplificatore nella posizione di installazione desiderata.

Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli apposti fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori.

2 Praticare fori del diametro di 2,5 mm sulle traccare lasciate delle viti sulla tappingeria o direttamente sul telao.

04 ( Installazione

3 Installare l'amplificatore utilizzando le viti autofilettanti fornite (4mm× 18mm)

① Viti autofellanti (4mm × 18mm)
(2) Praticare un foro di 2,5 mm di diametro
③ Tappezzeria o telaio
④ Distanza da foro a foro: 338 mm (GM-A6604) / 308 mm (GM-A4604)
⑤ Distanza da foro a foro: 196 mm

Informazioni supplementari

Dati tecnici

GM-A6604

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 31 A (con potenza continua, 4

Corrente media consumata

8,5 A (4 Ω per quattro cana- li) 14 A (4 Ω per due canali)

Fusibile 25A×2

Dimensioni (L× A× P) 348mm × 60mm× 215mm

Peso 2,3 kg (cavi non inclusi)

Potenza massima prodotta 120W× 4 (4) /190W × 4 (2Ω)/760W TOTALI (BRID- GE)

Potenza d'uscita continua

60W×4(a14,4V,4Ω,da

Impedenza di carico 4Ω (variazioni consentite da 2Ω a 8Ω)

Risposta in frequenza ...da 10 Hz a 70 kHz (+0 dB, -3 dB)

Rapporto segnale/rumore ...95 dB (rete IEC-A)

Frequenza di taglio ....80 Hz

Pendenza di taglio ...12 dB per ottava

(Canale B)

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ...12 dB per ottava

Filtro passa alto:

(Canale A)

Frequenza di taglio ....80 Hz

Pendenza di taglio ...12 dB per ottava

(Canale B)

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ...12 dB per ottava

Incremento dei bassi:

Frequenza 50 Hz

Livello da 0 dB a 12 dB

Comando guadagno:

RCA . da 0,3 V a 6,5 V

Altoparlanti da 3,0 V a 26 V

Livello di ingresso massimo / impedenza:

RCA 6,5V/22kΩ

Altoparlante 26 V/16 kΩ

GM-A4604

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 20,5 A (con potenza continua, 4

Corrente media consumata

5,5A (4Ω per quattro cana- li)

8,5 A (4Ω per due canali)

Fusibile 30A x 1

Dimensioni (L× A× P) 318mm × 60mm× 215mm

Peso 2,1 kg (cavi non inclusi)

Potenza massima prodotta

80W× 4(4) / 120W× 4

Potenza d'uscita continua

40W×4(a14,4V,4Ω，da

Impedenza di carico 4Ω (variazioni consentite da 2Ω a 8Ω)

Risposta in frequenza ...da 10 Hz a 70 Hz (+0 dB, -3 dB)

Rapporto segnale/rumore ... 94 dB (rete IEC-A)

Frequenza di taglio ....80 Hz

Pendenza di taglio ....-12 dB per ottava

(Canale B)

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ...12 dB per ottava

Filtro passa alto:

(Canale A)

Frequenza di taglio ....80 Hz

Pendenza di taglio ....-12 dB per ottava

(Canale B)

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ....-12 dB per ottava

Comando guadagno:

RCA da 0,3 V a 6,5 V

Informazioni supplementari

Altoparlanti da 3,0 V a 26 V

Livello di ingresso massimo / impedenza:

RCA 6,5V/22kΩ

Altoparlante 26 V/16 kΩ

Note

• Caratteristiche tecniche e design sono soggetti a eventuali modifiche alla preavviso.
• La corrente media consumata è uguali circa alla corrente massima consumata da esta unità quando viene ricevuto un segnale audio. Utilizzato quello valore per il calcolo della corrente totale consumata da più amplificatori di potenza.

Si prega di visitare il site www.pioneer.it (o www.pioneer.eu) per registrar il prodotto.

Bezoek www.pioneer.nl (of www.pioneer.eu) om uw product te registeren.

Iocetnte www.pioneer-rus.ru (iINu www.pioneer.eu) Iyra peinctpaun npno6pTeHHoro Bamn n3dennia.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN

Kopnpaцьпайонир

1-1, CnH-Orypa, CaBai-Ky, r. Kabacakn, npedeektypa Kaharaba, 212-0031, JnoHna

UmpopTeP OOO "NIOHEP PYC"

125040, Pocnra, r. MockBa, yn. PpaBbl, d.26

Ten.: [phone]
