GEBRUIKSAANWIJZING GM-3400T PIONEER

Hartelijk dank voor het aanschaffen van dit PIONEER product.

Lees deze handleiding voordat u het product in gebruik neemt. Bewaar deze handleiding na het lezen op een veilige plaats waar u hem indien nodig altijd bij de hand hebt.

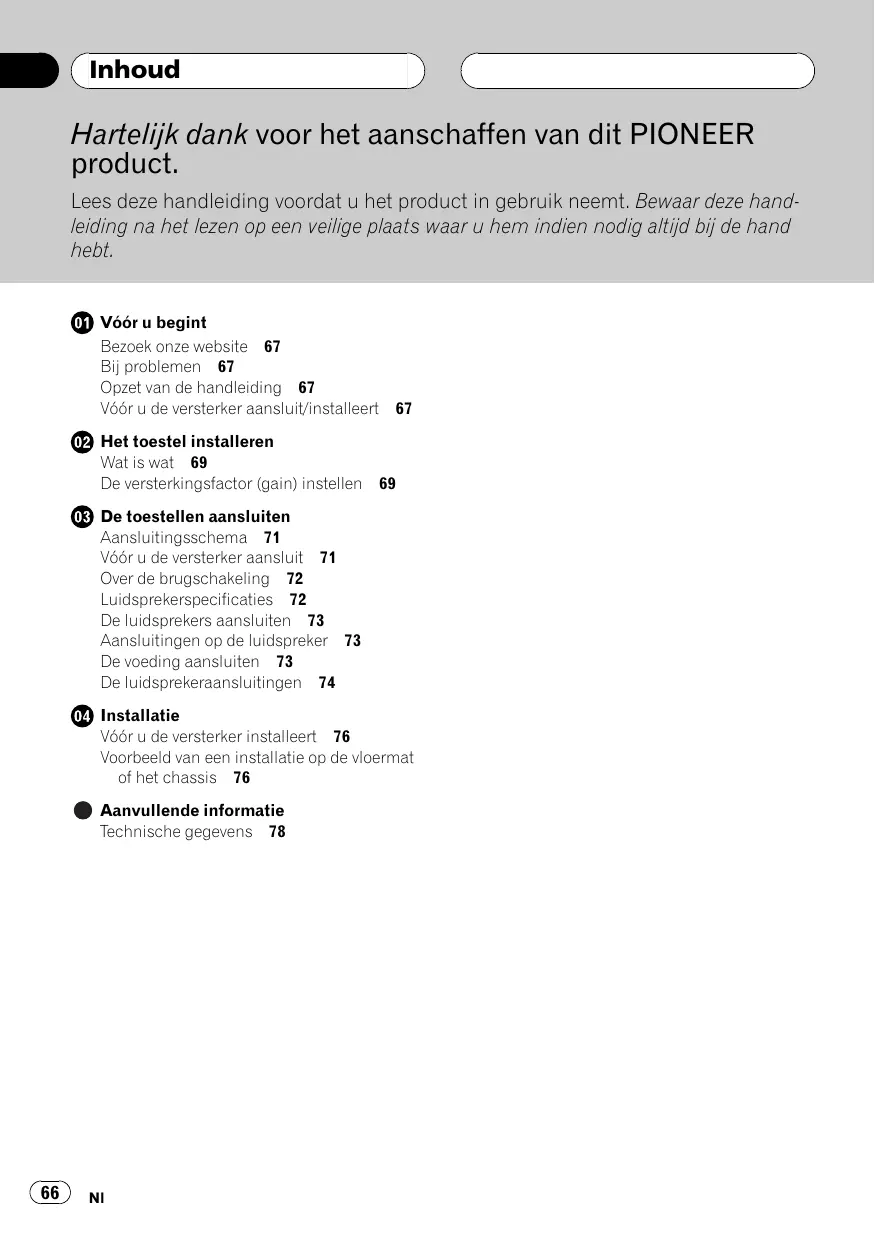

01 Vóór u begint

Bezoek onze website 67

Bij problemen 67

Opzet van de handleiding 67

Vóór u de versterker aansluit/installeert 67

02 Het toestel installeren

Wat is wat 69

De versterkingsfactor (gain) instellen 69

03 De toestellen aansluiten

Aansluitingsschema 71

Vóór u de versterker aansluit 71

Over de brugschakeling 72

Luidsprekerspecificaties 72

De luidsprekers aansluiten 73

Aansluitingen op de luidspreker 73

De voeding aansluiten 73

De luidsprekeraansluitingen 74

04 Installatie

Vóór u de versterker installeert 76

Voorbeeld van een installatie op de vloermat of het chassis 76

Aanvullende informatie

Deponeer dit product niet bij het gewone huis-houdelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afge- dankte product op de juiste wijze wordt ver- werkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bezoek onze website

Hier vindt u onze site:

http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op onze website vindt u de laatste informatie over Pioneer Corporation.

Bij problemen

Als dit product niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende servicestation van Pioneer raadplegen.

Opzet van de handleiding

Deze handleiding is van toepassing op de modellen GM-5400T en GM-3400T. De illustraties zijn gebaseerd op de GM-5400T.

Er zijn enkele verschillen tussen de modellen GM-5400T en GM-3400T. Voor de GM-3400T gelden de volgende verschillen:

• Zekering: 25 ~A × 1
• Er is geen BFC-schakelaar (regeling van de beatfrequentie).
• Er is geen BASS BOOST-schakelaar (regeling van het bass boost-niveau).
• Luidsprekerspecificaties: raadpleeg Luidsprekerspecificaties op bladzijde 72.
• Locatie van montageopeningen op het hoofdtoestel.

Vóór u de versterker aansluit/installeert

⚠ WAARSCHUWING

• Wij raden het gebruik van de speciale rode accu- en aardkabels RD-223 aan (apart verkrijgbaar). Sluit de accukabel rechtstreeks op de positieve (⊕) pool van de accu aan, en de aardkabel op de carrosserie.

• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Controleer het voltage van de accu voordat u het toestel in een kampeerwagen, bus of vrachtwagen installeert.

• Gebruik alleen zekeringen van de voorgeschreven stroomwaarde. Het gebruik van ongeschikte zekeringen kan leiden tot oververhitting en rookontwikkeling, schade aan het product en lichamelijk letsel, waaronder brandwonden.

• Controleer de aansluiting van de voeding en de luidsprekers indien de zekering smelt van de apart verkochte accukabel, of die van de versterker. Verhelp de oorzaak van het probleem en vervang de zekering vervolgens door een zekering van dezelfde stroomwaarde.
• Zorg ervoor dat dit toestel niet met vloeistoffen in aanraking komt. Een elektrische schok kan daarvan het gevolg zijn. Voorts kan dit leiden tot schade aan dit toestel, rookontwikkeling en oververhitting.
  Ook de behuizing van de versterker, of van de erop aangesloten luidsprekers, kan oververhit raken en daardoor lichte brandwonden veroorzaken.
• Bij storingen wordt de stroomvoorziening van de versterker afgebroken om verdere schade te voorkomen. In dit geval schakelt u het systeem uit (OFF) en controleert u de aansluiting van de voeding en de luidsprekers. Indien u de oorzaak van het probleem niet zelf kunt bepalen, neemt u contact op met uw leverancier.
• Koppel steeds eerst de negatieve pool van de accu los om een elektrische schok of kort-sluiting tijdens de installatie te voorkomen.

LET OP

- Houd het volume altijd laag genoeg om de geluiden van buiten het voertuig te kunnen blijven horen.

- Voortgezet gebruik van het audiosysteem met stilgelegde of stationaire motor kan de accu uitputten.

Het toestel installeren

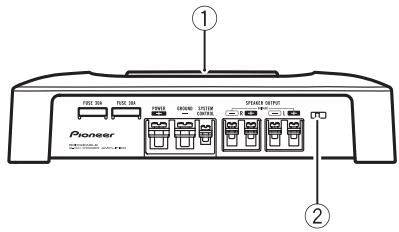

Wat is wat

Voorzijde

Gebruik indien nodig een platte schroevendraaier om een schakelaar te verzetten.

① Aan/uit-indicatielampje

Het aan/uit-indicatielampje brandt wanneer de voeding is ingeschakeld (ON).

② BFC-schakelaar (beat frequency control)

Aan de voorkant van het toestel. Indien u tijdens het beluisteren van een MW/LW-zender via de autoradio beats of klopgeluiden hoort, verzet u de BFC-schakelaar met een kleine, platte schroevendraaier.

③ BASS BOOST-schakelaar (bedienings-schakelaar voor het bass boost-niveau)

U kunt het bass boost-niveau instellen op 0 dB, 6 dB en 12 dB.

④ GAIN-regelknop (gain of versterkings-factor)

Als zelfs met de systeemvolumeknop (bijna) helemaal open het geluidsniveau laag blijft, stelt u de gain-regelknoppen af op een lager niveau. Als vervorming optreedt naarmate

de systeemvolumeknop hoger wordt gezet, stelt u de knoppen af op een hoger niveau.

• Voor gebruik met een systeem met RCA (standaard uitgangsspanning 500 mV), stelt u de knoppen af op NORMAL. Voor gebruik met Pioneer-systemen met RCA en een maximale uitgangsspanning van 4 V of hoger, stemt u het niveau af op de uitgangswaarde van de autoradio.
• Als er te veel ruis klinkt wanneer de luidsprekeringangen gebruikt worden, draait u de gain-regelknop hoger.

Selecteer de filter die past bij de aangesloten luidspreker.

• Indien de subwoofer is aangesloten: Selecteer ON. Deze filter houdt de hoge frequenties tegen en laat de lage tonen door.
• Indien de luidspreker met vol bereik is aangesloten:
  Selecteer OFF. Met OFF wordt het volledige frequentiebereik weergegeven.

De versterkingsfactor (gain) instellen

• Een correcte regeling van de versterkingsfactor beschermt het toestel en/of de luidsprekers tegen schade veroorzaakt door een te hoog geluidsvolume, oneigenlijk gebruik of een foutieve aansluiting.
• Wanneer een te hoog geluidsniveau enz. wordt afgegeven, sluit de gain het uitgangssignaal enkele seconden af en wordt het signaal pas opnieuw doorgelaten wanneer het volume op de hoofdunit lager wordt gezet.

Het toestel installeren

• De onderbreking van een geluidssignaal kan wijzen op een foutieve instelling van de versterkingsfactor. Voor een ononderbroken output met de hoofdunit ingesteld op een hoog volume moet u de gain-regeling op de versterker afstellen op een niveau dat aangepast is aan het maximale uitgangsniveau van de hoofdunit vóór de eindversterking, waardoor het volume ongewijzigd kan blijven en een te sterk uitgangssignaal wordt voorkomen.
• Het kan gebeuren dat het geluid toch nog wordt afgebroken, ook al zijn de versterkingsfactor en het volume correct ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicestation van Pioneer.

De gain-regelknop op dit toestel

GAIN NORMAL Pre-out niveau: 2 V (Standaard: 500 mV) 6.5V 0.2V

Op de afbeelding hierboven ziet u de normale gain-afstelling (NORMAL).

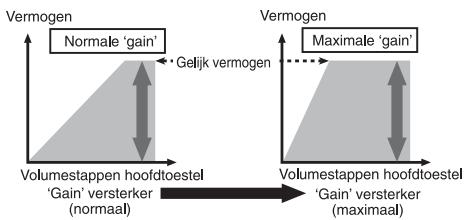

Verhouding tussen gain van de versterker en uitgangsniveau van de hoofdunit

Een ondoordachte verhoging van de gain veroorzaakt een verhoogde geluidsvervorming, en zo goed als geen verhoging van het niveau.

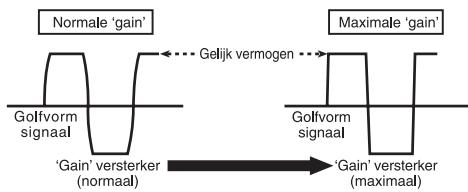

Golfvormig uitgangssignaal bij hoog uitgangsvolume ingesteld door gain van de versterker

Normale 'gain' Golfvorm signaal 'Gain' versterker (normaal) Gelijk vermogen Maximale 'gain' Golfvorm signaal 'Gain' versterker (maximaal)

De golfvorm wordt vervormd bij een hoog uitgangsniveau, terwijl het vermogen slechts in geringe mate wordt gewijzigd door de gain te verhogen.

De toestellen aansluiten

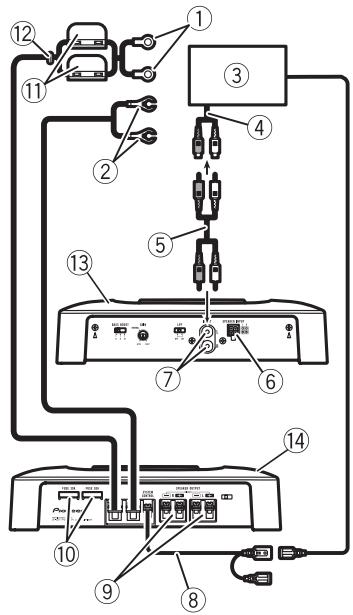

Aansluitingsschema

① Speciale rode accukabel RD-223 (apart verkrijgbaar)
Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan-sluitpunt op de versterker met de positieve (⊕) pool van de accu.
② Aardkabel (zwart)
RD-223 (apart verkrijgbaar)
Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.
③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
④ Externe uitgang
⑤ Aansluitkabels met RCA-stekkers (apart verkrijgbaar)
⑥ Luidsprekeringang
Meer over het aansluiten van de luidsprekers vindt u in het volgende gedeelte. Raadpleeg Aansluitingen op de luidspreker op bladzijde 73.
⑦ RCA-ingang

⑧ Kabel systeemafstandsbediening (apart verkrijgbaar) Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio

(SYSTEM REMOTE CONTROL). Het vrouwelijke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio niet is voorzien van een aansluitpunt voor de systeemafstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voeding.

⑨ Luidsprekeraansluitingen Meer over het aansluiten van de luidsprekers vindt u in het volgende gedeelte. Raadpleeg Aansluitingen op de luidspreker op bladzijde 73.

⑩ Zekering (30 A) × 2

⑪ Zekering (30 A) × 2

⑫ Bevestigingsring

⑬ Achterzijde

⑭ Voorzijde ■

Vóór u de versterker aansluit

⚠ WAARSCHUWING

• Gebruik kabelklemmen of plakband om de be-kabeling vast te leggen. Omwikkel de kabelge-deelten die in contact komen met metalen onderdelen met isolerende tape.
• Snijd in geen geval de isolatie van de voedingskabel open om zo andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

- U mag een kabel nooit kortsluiten; daardoor kan in het beveiligingscircuit een storing optreden.

De toestellen aansluiten

• Luidsprekerkabels mogen niet rechtstreeks worden geaard; evenmin mogen meerdere negatieve ( ) fasedraden van luidsprekers worden vervlochten.
• Indien de kabel van de systeemafstandsbedie- ning van de versterker via de contactschake- laar (12 V gelijkstroom) met de voeding wordt verbonden, blijft de versterker ingeschakeld zolang de sleutel in de contactstand blijft, en dit ongeacht of de autoradio is in- of uitge- schakeld. Hierdoor kan de accu worden uitge- put.
• Installeer de apart verkrijgbare accukabel zo ver mogelijk van de luidsprekerkabels. Installeer de apart verkrijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zelf zo ver mogelijk van de antenne, antenne-kabel en tuner.

Over de brugschakeling

Diagram A - Correct

8 Ω Luid- spreker 8 Ω Luid- spreker LPG RO Pioneer versterker

4 Ω brugschakeling

Diagram B - Incorrect

4 Ω Luid- spreker 4 Ω Luid- spreker LO RO Pioneer versterker

2 Ω brugschakeling

De luidsprekerimpedantie mag maximaal 4 Ω bedragen; controleer dit zorgvuldig. Een foutieve aansluiting op de versterker kan leiden tot storingen of lichamelijk letsel (brandwonden door oververhitting).

Voor een brugschakeling vanuit een 2-kanaalsversterker met een belasting van 4 Ω, sluit u ofwel twee 8 Ω luidsprekers parallel aan, met links ⊕ en rechts ⊖ (zie Schema A), of gebruikt u één 4 Ω luidspreker. Vanuit andere versterkers volgt u het volgende aansluitingsschema voor brugscha-

kelingen: twee 8 Ω luidsprekers parallel geschakeld voor een belasting van 4 Ω of één luidspreker van 4 Ω per kanaal.

Voor meer inlichtingen kunt u contact opnemen met uw erkende Pioneer-leverancier of - klantendienst.

Luidsprekerspecificaties

De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen; anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 Ω tot 8 Ω voor een stereoaansluiting, of 4 Ω tot 8 Ω voor een monoansluiting of andere brugschakeling.

Subwoofer

Luidsprekerkanaal	Vermogen
2-kanaals output	Nominale ingang:Min. 135 W (GM-5400T)Min. 60 W (GM-3400T)
1-kanaals output	Nominale ingang:Min. 420 W (GM-5400T)Min. 180 W (GM-3400T)

Andere dan de subwoofer

Luidsprekerkanaal	Vermogen
2-kanaals output	Maximale ingang:Min. 250 W (GM-5400T)Min. 120 W (GM-3400T)
1-kanaals output	Maximale ingang:Min. 760 W (GM-5400T)Min. 350 W (GM-3400T)

De toestellen aansluiten

De luidsprekers aansluiten

De luidsprekeroutput kan tweekanaals (stereo) of éénkanaals (mono) zijn. Sluit de draden van de luidspreker aan volgens het aantal gebruikte kanalen en de afbeeldingen hieronder.

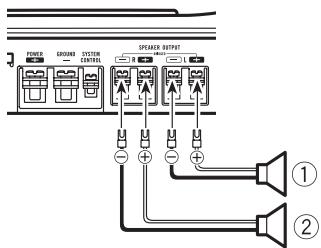

2-kanaals output (stereo)

POWER GROUND SYSTEM CONTROL SPEAKER OUTPUT ① ②

① Luidspreker (links)
② Luidspreker (rechts)

1-kanaals output

PARTS GRODGING SYSTEM SPONSOR OUTPUT ①

① Luidspreker (mono)

Aansluitingen op de luidspreker

Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. het bijgeleverde luidsprekerdraad.

- Verbind de RCA-ingang en de luidspreke-ringang niet beide tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Grijs: rechts ⊕
④ Grijs/zwart: rechts ⊖
⑤ Wit/zwart: links ⊖
⑥ Wit: links ⊕
⑦ Luidsprekeraansluiting

Aan te sluiten op de luidsprekeringangen van dit toestel.

De voeding aansluiten

- Wij raden het gebruik van de speciale rode accu- en aardkabels RD-223 aan (apart verkrijgbaar). Sluit de accukabel rechtstreeks op de positieve pool (⊕) van de accu aan, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel niet stevig genoeg op de pool wordt aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel, waaronder lichte brandwonden.

1 Trek de accukabel vanuit het motor-compartment door naar het interieur van het voertuig.

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan-sluitpunt op de versterker met de positieve (⊕) pool van de accu.

① Positieve (⊕) pool
② Motorcompartment
③ Interieur van het voertuig
④ Zekering (30 A) × 2
⑤ Maak de rubberen bevestigingsring vast op de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, aardkabel en kabel van de systeemafstandsbediening.

Vervlecht

3 Bevestig verbindingslippen aan de kabeluiteinden. Deze verbindingslippen zijn niet meegeleverd.

Gebruik een tang om de lippen stevig aan de kabels vast te maken.

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluitpunt systeemafstandsbediening
② Aardaansluiting
③ Aansluitpunt voeding
④ Schroeven van de aansluitpunten
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systeemafstandsbediening

De luidsprekeraansluitingen

1 Leg aan de uiteinden van de luidsprekerkabels over een lengte van ongeveer 10 mm bloot en vervlecht de blootgelegde draad.

Vervlecht 10mm

2 Bevestig verbindingslippen aan de kabeluiteinden. Deze verbindingslippen zijn niet meegeleverd.

Gebruik een tang om de lippen stevig aan de kabels vast te maken.

De toestellen aansluiten

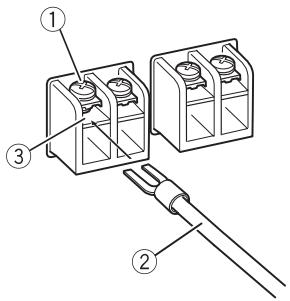

3 Sluit de luidsprekerkabels op de luidsprekeruitgangen aan.

Schroef de luidsprekerkabels stevig vast.

① Schroeven van de aansluitpunten
② Luidsprekerkabels
③ Luidsprekeraansluitingen

Vóór u de versterker installeert

WAARSCHUWING

• Voor een correcte installatie moet u de geleverde onderdelen op de opgegeven wijze gebruiken. Indien u andere dan de geleverde onderdelen gebruikt, kunnen deze schade aanrichten aan het binnenwerk van de versterker, of los raken en zo de versterker alle dienst doen weigeren.
  • Installeer het toestel niet:

— op een plaats waar de bestuurder of passagiers erdoor verwond zouden kunnen raken wanneer het voertuig plots moet worden afgeremd.

— op plaatsen waar het de bestuurder zou kunnen hinderen, bijvoorbeeld op de vloer voor de bestuurdersplaats.

• Plaats de schroeven zo dat de punt van de schroef niet in aanraking komt met de kabel. Dit is belangrijk om te voorkomen dat de kabel onder invloed van trillingen in het voertuig door de schroef zou worden doorgesneden en zo eventueel brand zou veroorzaken.
• Let erop dat de kabels niet vast kunnen komen te zitten in de stoelrails; dit zou een kortsluiting kunnen veroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen andere onderdelen bevinden, en scherm alle kabels en vitale onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) zorgvuldig af.

LET OP

- Om de warmte die door de versterker wordt ontwikkeld makkelijk te laten ontsnappen, moet u tijdens de installatie op het volgende letten:

— Laat voldoende verluchtingsruimte vrij boven de versterker.
— Leg geen mat of andere vloerbekleding over de versterker.

• Trek de kabels niet door zones die warm worden, bijvoorbeeld langs een verwarmingsrooster. Door de warmte kan de isolatie worden beschadigd, wat kan leiden tot kortsluiting naar de carrosserie.
• De optimale installatieplek verschilt van voertuig tot voertuig. Maak de versterker vast op een plek die voldoende stijf is.
• Maak eerst tijdelijke verbindingen en controleer vervolgens of de versterker en het audio-systeem goed functioneren.
• Nadat u de versterker hebt geïnstalleerd, dient u te controleren of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zijn.

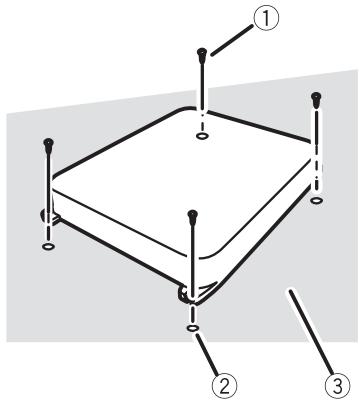

Voorbeeld van een installatie op de vloermat of het chassis

1 Zet de versterker op de plaats waar u hem wenst te installeren.

Plaats de meegeleverde schroeven (4 mm × 18 mm) in de schroefgaten en duw erop zodat de punt ervan een afdruk laat op de plaats waar de boorgaten moeten komen.

2 Boor op deze plaatsen een opening met een diameter van 2,5 mm door de vloerbekleding of rechtstreeks in het chassis.

3 Maak de versterker vast met de bijgeleverde schroeven (4 mm × 18 mm).

① Schroeven (4 mm × 18 mm)
② Boor een opening met een diameter van 2,5 mm
③ Vloermat of chassis

Aanvullende informatie

Technische gegevens

GM-5400T

Spanningsbron 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar)

Aarding ...... Negatief

Stroomverbruik .... 30 A (bij continuvermogen, 4 Ω)

Gemiddelde afgenomen stroom ....10 A (4 Ω voor twee kana- len) 19 A (4 Ω voor een kanaal)

Zekering 30 A × 2

Afmetingen (B × H × D) ..... 265 × 62 × 346 mm

Gewicht ....3,8 kg (kabels niet inbegrepen)

Maximaal uitgangsvermogen 250 W × 2 (4 ) / 760 W × 1 (4 )

Continu uitgangsvermogen 125 W × 2 (bij 14,4 V, 4 Ω, 20 Hz tot 20 kHz 0,2% THD) 380 W × 1 (bij 14,4 V, 4 Ω, 20 Hz tot 20 kHz 0,8% THD) 190 W × 2 (bij 14,4 V, 2 Ω, 20 Hz tot 20 kHz 0,8% THD)

Belastingsimpedantie ....4 Ω (2 Ω tot 8 Ω toelaatbaar) (Brugschakeling: 4 Ω tot 8 Ω toelaatbaar)

Frequentierespons .... 10 Hz tot 50 kHz (+0 dB, -1 dB)

Signaal-ruisverhouding ..... 95 dB (IEC-A netwerk)

Vervorming 0,03% (10 W, 1 kHz)

Scheiding 70 dB (1 kHz)

Low pass filter: Drempelfrequentie ..... 80 Hz Drempelafval ..... -12 dB/oct

Bass boost: Frequentie .... 50 Hz Niveau .... 0 dB/6 dB/12 dB

Gain-regeling: RCA .... 200 mV tot 6,5 V Luidspreker .... 0,8 V tot 26 V

Maximaal ingangsniveau / impedantie: RCA ....6,5 V / 22 kΩ Luidspreker ....26 V / 90 kΩ

GM-3400T

Spanningsbron 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar) Aarding Negatief

Stroomverbruik .... 15 A (bij continuvermogen, 4 Ω)

Gemiddelde stroomafname 4 A (4 Ω voor twee kanalen) 7,8 A (4 Ω voor een kanaal)

Zekering 25 A × 1

Afmetingen (B × H × D) ..... 263 × 61 × 206 mm

Gewicht ....2 kg (kabels niet inbegrepen)

Maximaal uitgangsvermogen 120 W×2(4 )/350 W×1 (4 )

Continu uitgangsvermogen 60 W × 2 (bij 14,4 V, 4 Ω, 20 Hz tot 20 kHz 0,2% THD) 175 W × 1 (bij 14,4 V, 4 Ω, 20 Hz tot 20 kHz 0,8% THD) 85 W × 2 (bij 14,4 V, 2 Ω, 20 Hz tot 20 kHz 0,8% THD)

Belastingsimpedantie ....4 Ω (2 Ω tot 8 Ω toelaatbaar) (Brugschakeling: 4 Ω tot 8 Ω toelaatbaar) Frequentierespons ....10 Hz tot 50 kHz (+0 dB, -1 dB)

Signaal-ruisverhouding ..... 95 dB (IEC-A netwerk)

Vervorming 0,01 % (10 W, 1 kHz)

Scheiding 70 dB (1 kHz)

Low pass filter: Drempelfrequentie ..... 80 Hz Drempelafval ..... -12 dB/oct

Gain-regeling: RCA ....200 mV tot 6,5 V Luidspreker ....0,8 V tot 26 V

Maximaal ingangsniveau / impedantie: RCA ....6,5 V / 22 kΩ Luidspreker ....26 V / 90 kΩ

Opmerkingen

- Technische gegevens en ontwerp kunnen ter productverbetering zonder voorafgaande kennisgeving worden gewijzigd.

- De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname ervan zolang het een geluidssignaal ontvangt. Gebruik deze waarde om de totale stroomafname van meerdere versterkers te berekenen.
