РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GM-5500T PIONEER

EN PUENTE GM-5500T Español ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ С ВОЗМОЖНОСТЬЮ МОСТОВОГО ВКЛЮЧЕНИЯ Deutsch Nederlands

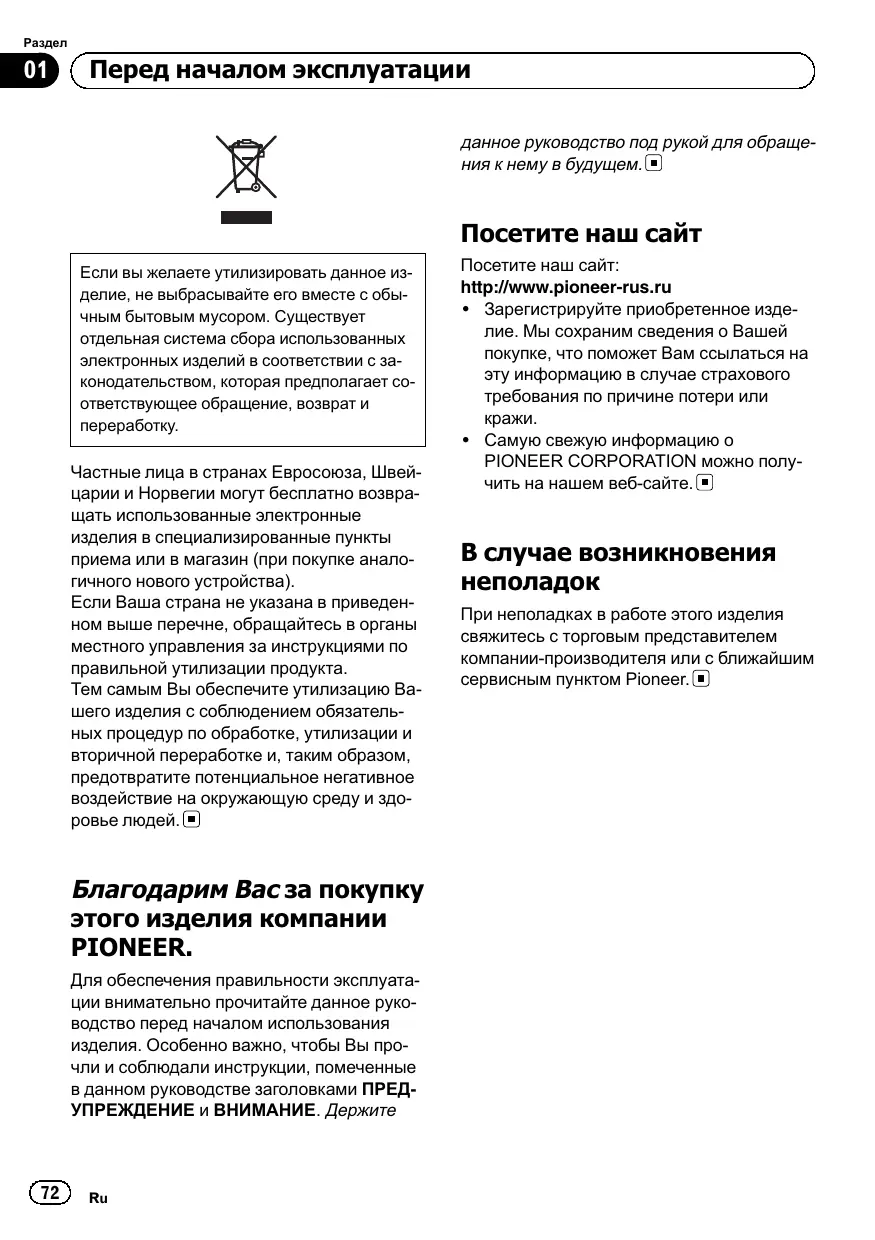

Перед началом эксплуатации данное руководство под рукой для обращения к нему в будущем. Посетите наш сайт Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей. Благодарим Вас за покупку этого изделия компании PIONEER. Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите

Посетите наш сайт: http://www.pioneer-rus.ru ! Зарегистрируйте приобретенное изделие. Мы сохраним сведения о Вашей покупке, что поможет Вам ссылаться на эту информацию в случае страхового требования по причине потери или ! Самую свежую информацию о PIONEER CORPORATION можно получить на нашем веб-сайте. В случае возникновения При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.

Перед началом эксплуатации Перед подключением/ установкой усилителя ПРЕДУПРЕЖДЕНИЕ избежать возникновения серьезных неисправностей. В таких случаях следует установить переключатель питания системы в положение OFF (ВЫКЛ) и проверить соединения проводов подачи питания и громкоговорителей. Если Вам не удалось выявить причину самостоятельно, обратитесь к своему дилеру. ! Перед установкой всегда отключайте отрицательную * клемму аккумулятора во избежание поражения электрическим током или короткого замыкания.

! Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. ! Работа усилителя на повышенной мощности в режиме стерео при выключенном или работающем на холостом ходу двигателе может привести к разрядке аккумулятора. Функция защиты Функция защиты работает при указанных далее условиях. Если функция защиты включена, индикатор питания и усилитель выключаются. ! При наличии короткого замыкания между выходной клеммой и проводом громкоговорителя. ! При превышении внутренней температуры ! При подаче на выходную клемму громкоговорителя напряжения постоянного тока.

! Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме + аккумулятора автомобиля, а провод заземления – к корпусу автомобиля. ! Данное устройство предназначено для транспортных средств с 12-вольтовым аккумулятором и заземлением отрицательного полюса. Перед установкой данного устройства в жилом автофургоне, грузовике или автобусе проверьте напряжение аккумулятора. ! Использование только предохранители указанного номинала. Использование предохранителя с другими характеристиками может стать причиной перегрева, задымления, повреждения устройства, а также травм, включая ожоги. ! Если перегорел предохранитель приобретенного отдельно провода для подключения к аккумулятору или предохранитель усилителя, проверьте правильность подключения проводов и громкоговорителей. Выявите и устраните причину, а затем замените предохранитель на новый с идентичными номинальными параметрами. ! Не допускайте попадания жидкости на данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Наружные поверхности усилителя и подключенных громкоговорителей также могут нагреваться и при прикосновении к ним вызывать небольшие ожоги. ! При возникновении каких-либо отклонений от нормального режима работы необходимо отключить питание усилителя, чтобы

Настройка усилителя Описание элементов Передняя панель Задняя панель Для регулировки переключателя используйте отвертку с плоским жалом. 1 Регулятор LPF (фильтр низких частот) Переключите настройки в соответствии с характеристиками подключенного громкоговорителя. ! При подключении сабвуфера: Выберите ON. При этом отсекаются высокие частоты и воспроизводятся низкие частоты. ! При подключении широкополосного громкоговорителя: Установите переключатель в положение OFF. При установке переключателя в положение OFF воспроизводится весь диапазон частот. 2 Регулятор FREQ (частота среза) Доступен диапазон частот среза от 40 Гц до 500 Гц, если переключатель выбора LPF установлен в положение Вкл. 3 Регулятор BASS BOOST (уровень усиления низких частот) С помощью регулятора можно выбрать один из следующих уровней низких частот: 0 дБ, 6 дБ и 12 дБ. 4 Регулятор GAIN (уровня усиления) Если выходная мощность остается низкой, даже когда регулятор громкости

звука находится в максимальном положении, установите регуляторы мощности на более низкий уровень. Если при установке регулятора громкости в максимальное положение появляются искажения, установите регуляторы мощности на более высокий уровень. ! При использовании автомобильной аудиосистемы, оснащенной RCA (стандартная выходная мощность 500 мВ), установите регулятор в положение NORMAL. При использовании автомобильной аудиосистемы Pioneer, оснащенной RCA, с выходной мощностью 4 В и более установите уровень мощности усилителя так, чтобы он соответствовал уровню выходной мощности автомобильной аудиосистемы. ! Если при использовании входных разъемов для подключения громкоговорителей слышны шумы, увеличьте уровень усиления. 5 Индикатор питания При включении питания загорается индикатор питания. Установка коэффициента ! В устройстве предусмотрена функция защиты от установки слишком высокой мощности, неверного использования или неверного подключения, способных привести к выходу усилителя из строя. ! При установке слишком высокого уровня громкости и т. п. данная функция на несколько секунд отключает звук (это не является неисправностью) и вновь включает его при снижении уровня громкости на главном устройстве.

Настройка усилителя ! Отключение звука может означать, что установлен неверный коэффициент усиления. Чтобы звук не отключался при установке максимального уровня громкости на основном устройстве, коэффициент усиления усилителя должен соответствовать максимальному уровню выходной мощности основного устройства. В этом случае уровень громкости не будет изменяться, а коэффициент усиления не будет превышать допустимого значения. ! Уровень громкости и коэффициент усиления установлены правильно, но звук все равно периодически отключается. В этом случае обратитесь в ближайший авторизованный сервисный центр Pioneer.

Форма сигнала на выходе при высоком уровне громкости, созданном с помощью регулятора коэффициента усиления усилителя Искаженная форма сигнала при высоком уровне громкости. При повышении коэффициента усиления усилителя мощность изменяется незначительно. Регулировка коэффициента усиления данного устройства На рисунке выше показано положение регулятора усиления на уровне NORMAL. Отношение коэффициента усиления усилителя и выходной мощности основного устройства

При чрезмерном повышении коэффициента усиления резко увеличиваются искажения, а мощность повышается незначительно.

Подключение устройств Схема подключения

1 Специальный красный провод для подключения к аккумулятору RD-223 (продается отдельно) После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной (+) клемме аккумулятора. 2 Провод заземления (черный) RD-223 (приобретается отдельно) Подсоедините к металлической поверхности или шасси. 3 Автомобильная аудиосистема с выходными гнездами для подключения кабеля RCA (приобретается отдельно) 4 Внешний выход 5 Соединительный провод с штекерами RCA (приобретается отдельно) 6 Входная клемма громкоговорителя (пользуйтесь соединителем из комплекта поставки) Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использова-

нием входного провода громкоговорителя на стр. 78. Входное гнездо RCA Провод для подключения системы дистанционного управления (приобретается отдельно) Подключите штекерный вывод провода к разъему системы дистанционного управления автомобильной аудиосистемой. Гнездовой вывод можно подключить к разъему реле управления антенной аудиосистемы. Если у автомобильной аудиосистемы отсутствует разъем для подключения системы дистанционного управления, подключите штекерный вывод к клемме питания через замок зажигания. Выходные клеммы для подключения громкоговорителей Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использованием входного провода громкоговорителя на стр. 78. Плавкий предохранитель (25 A) × 2 Плавкий предохранитель (30 A) × 2 Проходная изолирующая втулка Задняя панель Передняя панель Перед подключением ПРЕДУПРЕЖДЕНИЕ ! Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями. ! Не нарушайте изоляцию проводов питания для подачи питания на другое оборудование. Провода имеют ограниченную допустимую нагрузку по току.

Подключение устройств ! Запрещается укорачивать провода, цепь защиты может выйти из строя. ! Не подключайте провод громкоговорителя непосредственно к заземлению и не связывайте вместе несколько отрицательных (*) выводов проводов громкоговорителей. ! Если провод системы дистанционного управления усилителем подключен к клемме питания через замок зажигания (12 В пост. тока), то усилитель будет находиться в включенном состоянии при включенном зажигании вне зависимости от того, включена автомобильная аудиосистема или нет; это может привести к разрядке аккумулятора, если двигатель выключен или работает на холостых оборотах. ! Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору как можно дальше от проводов громкоговорителей. Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору, провод заземления, провода громкоговорителей и усилителя как можно дальше от антенны, кабеля антенны и

Режим мостового соединения

повреждению или к травмам в виде ожогов, вызванных перегревом. Мостовое соединение двухканального усилителя с нагрузкой 4 W представляет собой параллельное подключение двух громкоговорителей с сопротивлением 8 W каждый, левого + и правого * (Схема A), либо одного громкоговорителя с сопротивлением 4 W. Для других усилителей см. схему мостового подключения громкоговорителей на задней панели: два громкоговорителя с сопротивлением 8 W, подключенных параллельно, для нагрузки 4 W, либо один громкоговоритель с сопротивлением 4 W на каждый канал. При возникновении вопросов обращайтесь к местному авторизованному дилеру Pioneer или в пункт сервисного обслуживания. Технические характеристики громкоговорителя Убедитесь, что характеристики громкоговорителей соответствуют указанным ниже требованиям. В противном случае существует опасность возгорания, задымления или повреждения устройства. Сопротивление громкоговорителя: от 2 W до 8 W для стерео, от 4 W до 8 W для моно или другого мостового подключения. Канал громкоговорителя

Номинальная входная мощность: Не менее 130 Вт Одноканальный

Номинальная входная мощность: Не менее 400 Вт

Максимальное сопротивление громкоговорителя не должно превышать 4 W. Убедитесь, что данное условие выполнено. Неверное подключение усилителя может привести к его

Подключение устройств Прочее оборудование (кроме Канал громкоговорителя

Максимальная входная Не менее 250 Вт Одноканальный

Максимальная входная Не менее 800 Вт Одноканальный выход

1 Громкоговоритель (моно) Подключение громкоговорителей Громкоговорители могут работать в двухканальном (стерео) или одноканальном (моно) режиме. Подсоедините выводы громкоговорителей в соответствии с режимом (см. приведенные ниже параметры). Двухканальный выход (стерео) Подключения с использованием входного провода громкоговорителя Подключите выходные провода громкоговорителя к усилителю с помощью входного провода, входящего в комплект поставки. ! Не используйте одновременно вход RCA и вход громкоговорителя.

1 Громкоговоритель (левый) 2 Громкоговоритель (правый)

Автомобильная аудиосистема Выход громкоговорителя Белый/черный: Левый * Белый: Левый + Серый/черный: Правый * Серый: Правый + Входной разъем громкоговорителя На входную клемму громкоговорителя данного устройства.

Подключение устройств Подключение клеммы Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме + аккумулятора автомобиля, а провод заземления – к корпусу автомобиля. ПРЕДУПРЕЖДЕНИЕ Если провод, идущий от аккумулятора, слабо закреплен на клемме с помощью винтов, то это может вызвать перегрев, неполадки в работе устройства и травмы, включая небольшие ожоги. 1 Проложите провод, предназначенный для подключения к аккумулятору, из отсека двигателя в салон автомобиля. После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной (+) клемме аккумулятора.

2 Скрутите оголенные концы провода, предназначенного для подключения к аккумулятору, провода заземления и провода системы дистанционного управления.

3 Наденьте наконечники на концы проводов. С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на

1 Наконечник (приобретается отдельно) 2 Провод для подключения к аккумулятору 3 Провод заземления 4 Подсоедините провода к клеммам. Плотно закрепите провода на клеммах с помощью винтов. Положительная (+) клемма Отсек двигателя Салон автомобиля Плавкий предохранитель (30 A) × 2 Вставьте кольцевое резиновое уплотнение в корпус автомобиля. 6 Просверлите в корпусе автомобиля отверстие диаметром 14 мм.

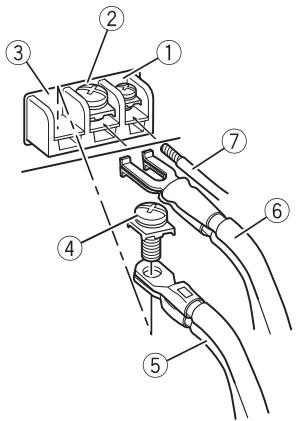

Подключение устройств 1 Клемма системы дистанционного управления 2 Клемма заземления 3 Клемма питания 4 Клеммные винты 5 Провод для подключения к аккумулятору 6 Провод заземления 7 Провод системы дистанционного

3 Подключите провода громкоговорителя к выходным клеммам громкоговорителя. Плотно закрепите провода громкоговорителя на клеммах с помощью винтов. Подключение проводов к выходным клеммам громкоговорителей 1 Зачистите концы проводов громкоговорителя кусачками или специальным ножом на 10 мм и скрутите

2 Наденьте наконечники на концы проводов. С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на

1 Наконечник (приобретается отдельно) 2 Провод громкоговорителя

1 Клеммные винты 2 Провода громкоговорителей 3 Выходные клеммы для подключения громкоговорителей

Перед установкой усилителя ПРЕДУПРЕЖДЕНИЕ ! Для обеспечения надлежащей установки используйте только детали, входящие в комплект поставки, в соответствии с инструкциями. Использование деталей, отличных от указанных, может стать причиной повреждения внутренних компонентов усилителя или выключения усилителя при ослаблении крепления этих ! Не устанавливайте усилитель: — В местах, где водитель или пассажир может получить травму при экстренном торможении автомобиля. — В местах, где он может мешать водителю во время движения, например, на полу перед сидением водителя. ! Самонарезающие винты необходимо устанавливать так, чтобы не касались проводов. Эти меры предосторожности позволят избежать обрыва проводов под воздействием вибрации, вызванной движением автомобиля, которые могут привести к возгоранию. ! Убедитесь, что провода не будут застревать в движущемся механизме сидений и касаться ног пассажира, поскольку это может привести к короткому замыканию. ! При сверлении отверстий для установки усилителя убедитесь, что за панелью не находятся какие-либо детали, и обеспечьте защиту от повреждений всех проводов и важного оборудования (например, трубопроводов тормозной или топливной системы, проводки).

Пример установки усилителя на напольном коврике или шасси 1 Поместите усилитель в место, где его предстоит установить. Вставьте входящие в комплект поставки самонарезающие винты (4 мм × 18 мм) в отверстия для винтов и нажмите на винты отверткой так, чтобы на монтажной поверхности остались метки для сверления отверстий. 2 По отметкам просверлите отверстия диаметром 2,5 мм в коврике или непосредственно в шасси.

! Для обеспечения надлежащей теплоотдачи усилителя при его установке необходимо обеспечить следующее: — Наличие достаточного свободного пространства над усилителем для обеспечения надлежащей вентиляции.

— Не закрывать усилитель напольным покрытием или ковриком. Функция защиты может включаться для защиты усилителя от перегрева в результате установки в местах, где рассеяние тепла затруднено, длительной эксплуатации с высоким уровнем звука и по иным подобным причинам. В таких случаях усилитель выключается и не включается, до тех пор пока не остынет до определенной температуры. Не допускать прокладки проводов в местах с повышенной температурой, например, вблизи решетки обогревателя. Под воздействием высокой температуры может нарушиться изоляция проводов, что, в свою очередь, может вызвать короткое замыкание на корпус автомобиля. Оптимальное место установки усилителя зависит от конкретной модели автомобиля. Закрепите усилитель на достаточно жесткой поверхности. Прежде всего временно подсоедините все провода и проверьте, что усилитель и система работают надлежащим образом. После установки усилителя убедитесь, что запасное колесо, домкрат и инструменты извлекаются без помех.

3 Закрепите усилитель с помощью входящих в комплект поставки самонарезающих винтов (4 мм × 18 мм). 1 Самонарезающие винты (4 мм × 18 мм) 2 Просверлите отверстие диаметром 2,5 3 Напольный коврик или шасси

Дополнительная информация Технические характеристики Примечание: В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет ! Характеристики и конструкция могут быть изменены без предварительного уведомления. ! Среднее значение тока близко к максимальному значению тока, потребляемому данным устройством, когда на вход подается аудиосигнал. Используйте это значение при подсчете суммарного тока, потребляемого несколькими усилителями ! Данное устройство произведено в

Источник питания ................. 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В) Система заземления .......... Заземление отрицательного полюса Потребляемый ток ............... 29 A (при номинальной выходной мощности, 4 W) Среднее значение тока .... 8 A (4 W для двух каналов) 14 A (4 W для одного канала) Плавкий предохранитель ..................................................... 25 A × 2 Размеры (Ш × В × Г) ............ 289 × 62 × 349 мм Вес ................................................. 3,2 кг (без учета проводов) Максимальная выходная мощность ..................................................... 820 Вт (410 Вт × 2) Номинальная выходная мощность ..................................................... 125 Вт × 2 (при 14,4 В, 4 W, от 20 Гц до 20 кГц, ≦ 1,0 % суммарного значения коэффициента нелинейных искажений + шум) 400 Вт × 1 (при 14,4 В, 4 W МОСТОВОЕ ВКЛЮЧЕНИЕ, 1 кГц, ≦ 1,0 % суммарного значения коэффициента нелинейных искажений + шум) 190 Вт × 2 (при 14,4 В, 2 W, 1 кГц, ≦ 1,0 % суммарного значения коэффициента нелинейных искажений + Сопротивление нагрузки ..................................................... 4 W (допустимо – от 2 W до 8 W) Амплитудно-частотная характеристика ..................................................... от 10 Гц до 70 кГц (+0 дБ, –3 дБ) Отношение сигнал/шум .... 98 дБ (сеть IEC-A) Искажение ................................ 0,05 % (10 Вт, 1 кГц) Фильтр низких частот: Частота среза ............... от 40 Гц до 500 Гц Крутизна характеристики среза ........................................... –12 дБ/окт Усиление нижних звуковых частот: Частота ............................. 50 Гц Уровень ............................. 0 дБ/6 дБ/12 дБ Регулировка коэффициента усиления: RCA ..................................... от 200 мВ до 6,5 В Громкоговоритель ...... от 0,8 В до 26 В Максимальная амплитуда входного сигнала / сопротивление: RCA ..................................... 6,5 В / 22 кW Громкоговоритель ...... 26 В / 22 кW
