BEDIENUNGSANLEITUNG GM-D9601 PIONEER

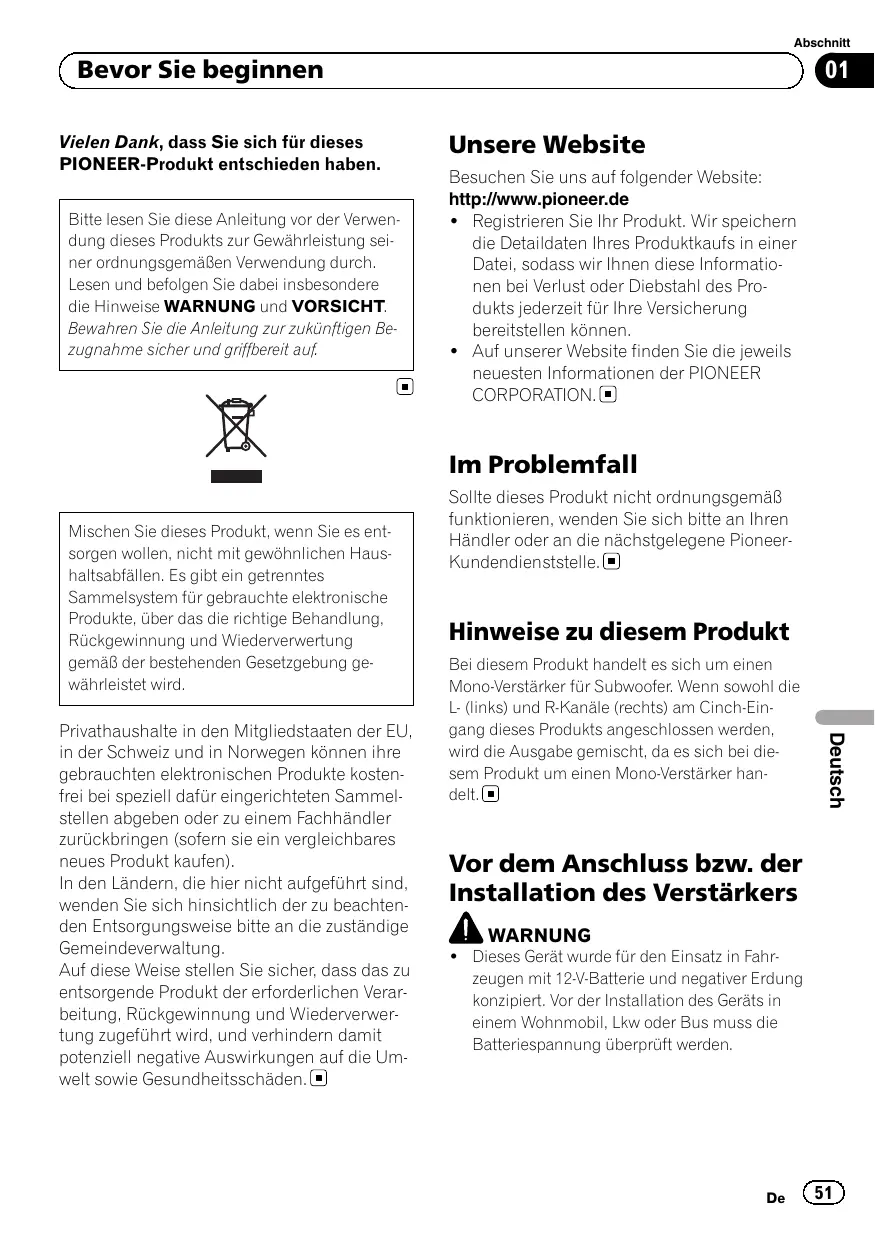

Unsere Website Besuchen Sie uns auf folgender Website: http://www.pioneer.de ! Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können. ! Auf unserer Website finden Sie die jeweils neuesten Informationen der PIONEER CORPORATION. Im Problemfall Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Hinweise zu diesem Produkt Bei diesem Produkt handelt es sich um einen Mono-Verstärker für Subwoofer. Wenn sowohl die L- (links) und R-Kanäle (rechts) am Cinch-Eingang dieses Produkts angeschlossen werden, wird die Ausgabe gemischt, da es sich bei diesem Produkt um einen Mono-Verstärker handelt. Deutsch Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden. Sollte dieses Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an Ihren Händler oder an die nächstgelegene PioneerKundendienststelle. Vor dem Anschluss bzw. der Installation des Verstärkers WARNUNG ! Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Wohnmobil, Lkw oder Bus muss die Batteriespannung überprüft werden.

Bevor Sie beginnen ! Stellen Sie beim Installieren dieses Geräts sicher, dass das Erdungskabel zuerst angeschlossen wird. Das Erdungskabel muss sicher mit metallenen Karosserieteilen verbunden werden. Das Erdungskabel dieses Geräts muss mit anderen Schrauben getrennt am Fahrzeug angeschlossen werden. Sollte sich die Schraube des Erdungskabels lockern oder herausfallen, kann dies einen Brand auslösen bzw. Rauch oder andere Fehlfunktionen verursachen. ! Stellen Sie sicher, dass das Batteriekabel mit einer Sicherung versehen wird. ! Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben. ! Prüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache des Problems und tauschen Sie dann die Sicherung durch eine identische bzw. gleichwertige aus. ! Installieren Sie den Verstärker immer auf einer ebenen Fläche. Installieren Sie den Verstärker nicht auf einer gekrümmten Fläche oder einer Fläche mit Erhebungen. Andernfalls könnten Funktionsstörungen auftreten. ! Verhindern Sie beim Installieren des Verstärkers, dass Teile wie zum Beispiel lose Schrauben zwischen dem Verstärker und dem Fahrzeug eingeschlossen werden. Andernfalls könnten Funktionsstörungen auftreten. ! Dieses Gerät darf nicht mit Flüssigkeiten in Kontakt kommen. Dies könnte einen Stromschlag verursachen. Der Kontakt mit Flüssigkeiten kann darüber hinaus eine Beschädigung dieses Geräts, Rauchbildung und Überhitzung zur Folge haben. Zudem könnte sich die Oberfläche des Verstärkers und der angeschlossenen Lautsprecher erhitzen und dadurch leichte Verbrennungen verursachen.

! Bei Auftreten einer Funktionsstörung wird die Spannungsversorgung des Verstärkers unterbrochen, um eine Beeinträchtigung des Gerätebetriebs zu verhindern. Schalten Sie in diesem Fall das System aus und überprüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher. Wenden Sie sich an Ihren Händler, falls Sie die Fehlerursache nicht identifizieren können. ! Trennen Sie stets zuerst die Verbindung des negativen Pols * der Batterie, um jede Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden. ! Versuchen Sie nicht, dieses Gerät in seine Einzelteile zu zerlegen oder zu verändern, da dies zu Brand, Stromschlag oder anderen Störungen führen kann. VORSICHT ! Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können. ! Die längere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann zur Entleerung der Fahrzeugbatterie führen. ! Schließen Sie einen der drei Subwoofer an den Verstärker an. 1: ein Subwoofer mit einer Eingangsnennleistung von 300 W (GM-D8601) / 500 W (GM-D9601) oder höher und einer Impedanz von 4 W, 2: ein Subwoofer mit einer Eingangsnennleistung von 500 W (GM-D8601) / 800 W (GM-D9601) oder höher und einer Impedanz von 2 W oder 3: ein Subwoofer mit einer Eingangsnennleistung von 800 W (GMD8601) / 1 200 W (GM-D9601) oder höher und einer Impedanz von 1 W. Liegen die Eingangsnennleistung und die Impedanz nicht innerhalb des oben genannten Bereichs kann der Subwoofer in Brand geraten, Rauch bilden oder beschädigt werden. Abschnitt Bevor Sie beginnen

Zur Schutzfunktion Dieses Produkt verfügt über eine Schutzfunktion. Wenn dieses Produkt einen anormalen Zustand erkennt, werden die folgenden Funktionen ausgelöst, um das Produkt und den Lautsprecherausgang zu schützen. ! Die POWER/PROTECT-Anzeige ändert sich zu rot und der Verstärker schaltet sich unter den nachfolgend beschriebenen Bedingungen aus: — Wenn die Temperatur im Inneren des Verstärkers zu hoch ist. — Wenn an die Lautsprecherausgangsklemme eine Gleichspannung angelegt wird. ! Die POWER/PROTECT-Anzeige ändert sich zu rot und die Ausgabe wird unter den nachfolgend beschriebenen Bedingungen stumm geschaltet. — Wenn sich die Lautsprecherausgangsklemme und das Lautsprecherkabel kurzschließen. Deutsch

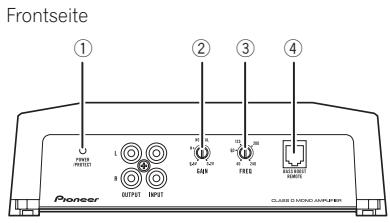

Einstellen des Geräts Die einzelnen Teile GM-D8601 Frontseite

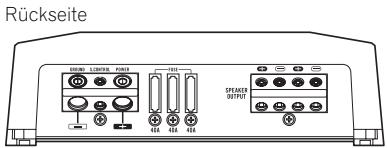

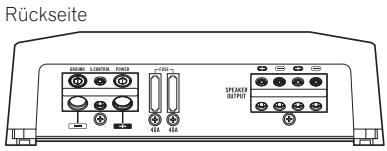

Rückseite GM-D9601 Frontseite

Rückseite Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden. 1 POWER/PROTECT-Anzeige Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr. ! Bei einem nicht ordnungsgemäßen Zustand ändert sich die Anzeige zu rot. 2 GAIN-Steuerung (Verstärkung) Wenn der Ausgabepegel niedrig bleibt, auch wenn der Lautstärkepegel der Kfz-Stereoanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel

ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen höheren Pegel. ! Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder höher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an. ! Bei einer Kfz-Stereoanlage mit Cinch-Anschluss mit einer Ausgabe von 4 V ist die Position H zu wählen. ! Wenn bei der Verwendung der Lautsprechereingänge zu viele Störgeräusche zu vernehmen sind, erhöhen Sie die Verstärkungssteuerung. 3 LPF (Tiefpassfilter) Trennfrequenzregelung Sie können eine Trennfrequenz von 40 Hz bis 240 Hz wählen. 4 BASS BOOST REMOTE-Buchse (Fernregelung des Bassverstärkungspegels) Sie können einen Bassverstärkungspegel von 0 dB bis 18 dB wählen, wenn die Fernsteuerung des Bassverstärkungspegels an die Buchse der Haupteinheit angeschlossen wird. Anleitungen zum Anschließen der Fernregelung des Bassverstärkungspegels finden Sie unter Anschlussschema auf Seite 56. Abschnitt Einstellen des Geräts Bedarfsgerechtes Einstellen der Verstärkung Beziehung zwischen der Verstärkung durch den Verstärker und der Ausgangsleistung des Hauptgeräts Das unsachgemäße Erhöhen der Verstärkung durch den Verstärker resultiert einfach in mehr Verzerrungen bei geringer Leistungssteigerung. Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel unter Verwendung der Verstärkungsreglung des Verstärkers Die Signalwellenform wird bei hohem Ausgabepegel verzerrt. Wenn Sie die Verstärkung durch den Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt. Deutsch ! Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund eines zu hohen Ausgabepegels, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse. ! Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts reduziert wird. ! Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungsregler hinweisen. Zur Gewährleistung einer kontinuierlichen Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts stellen Sie die Verstärkungsreglung des Verstärkers auf einen geeigneten Pegel für den maximalen Preout-Ausgabepegel des Hauptgeräts ein, sodass die Lautstärke beibehalten werden und ein zu hoher Ausgabepegel kontrolliert werden kann. ! Trotz richtiger Lautstärke- und Verstärkungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe des Geräts. In diesem Fall sollten Sie sich an eine autorisierte Pioneer-Kundendienststelle in Ihrer Nähe wenden.

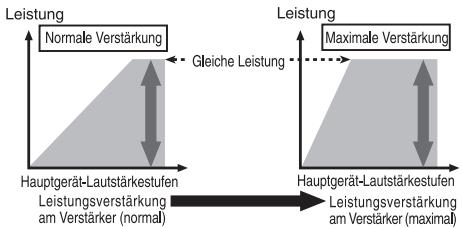

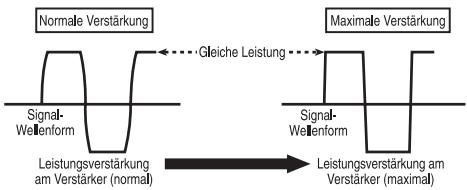

Verstärkungsreglung für dieses Gerät Preout-Pegel: 2 V (Standard: 500 mV) Preout-Pegel: 4 V Die obige Abbildung zeigt die Verstärkungseinstellung NORMAL.

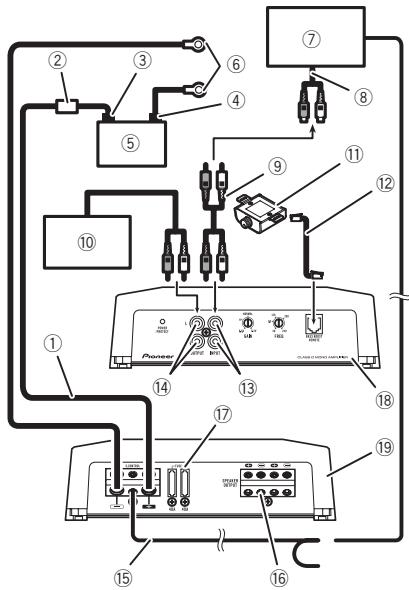

Anschließen der Geräte Anschlussschema

1 Batteriekabel (als Sonderzubehör erhältlich) ! Die maximale Länge des Kabels zwischen der Sicherung und der positiven +-Klemme der Batterie beträgt 30 cm. ! Details zu den Kabellängen finden Sie unter Anschließen der Stromklemme auf Seite 59. Das Batteriekabel, Erdungskabel und optionales direktes Erdungskabel müssen die gleiche Länge haben. Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers an der positiven +-Klemme der Batterie an. 2 Sicherung 100 A (GM-D8601) / 150 A (GMD9601) (als Sonderzubehör erhältlich) Jeder Verstärker muss separat bei 100 A (GMD8601) / 150 A (GM-D9601) gesichert werden. 3 Positiver Pol (+) 4 Negative Klemme (*) 5 Batterie (als Sonderzubehör erhältlich) 6 Erdungskabel, Klemme (als Sonderzubehör erhältlich)

Die Erdungskabel müssen die gleiche Länge wie das Batteriekabel aufweisen. Verbinden Sie das Erdungskabel mit einem Metallkörper oder -gehäuse. Kfz-Stereoanlage mit Cinch-Ausgängen (als Sonderzubehör erhältlich) Externer Ausgang Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich) Verstärker mit Cinch-Eingängen (als Sonderzubehör erhältlich) Fernregelung des Bassverstärkungspegels Kabel zur Steuerung des Bassverstärkungspegels (5 m) Cinch-Eingang Cinch-Ausgang Kabel der Systemfernbedienung (als Sonderzubehör erhältlich) Verbinden Sie den Klemmenstecker dieses Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage. Die Klemmenbuchse kann mit der Automatikantennenrelais-Steuerklemme verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über die Zündung mit der Stromklemme. Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 58. Sicherung 40 A × 2 (GM-D8601) / 40 A × 3 (GM-D9601) Frontseite Rückseite Vor dem Anschluss des Verstärkers WARNUNG ! Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Kabel sollten Sie Kabelabschnitte, die mit Metallteilen in Berührung kommen, mit Klebeband umwickeln. Abschnitt Anschließen der Geräte ! Durchtrennen Sie niemals die Isolierung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Das Kabel hat eine begrenzte Stromkapazität. VORSICHT Verstärker in Brand geraten, Rauch bilden und/oder beschädigt werden. ! Bei einem parallelen Anschluss mit einer synthetischen Impedanz von weniger als 1 W bei normalem Betrieb könnte dieser Verstärker bei der Ausgabe eines hohen Lautstärkepegels automatisch stumm geschaltet werden. Reduzieren Sie die Lautstärke soweit, bis die Stummschaltung deaktiviert wird. Bei Anschluss an einen Lautsprecher Lautsprecherausgang Bei Anschluss an zwei Lautsprecher Die Ausgabe über zwei Lautsprecher unterscheidet sich nicht von der Ausgabe über einen Lautsprecher. Deutsch ! Kürzen Sie die Kabel nicht, da dies eine Funktionsstörung der Schutzschaltung zur Folge haben kann. ! Verdrahten Sie das negative Lautsprecherkabel niemals direkt mit der Erde. ! Schließen Sie niemals die negativen Kabel mehrerer Lautsprecher zusammen. ! Wenn das Systemfernbedienungskabel des Verstärkers über die Zündung (12 V Gleichspannung) mit der Stromklemme verbunden wird, bleibt der Verstärker unabhängig davon, ob die Kfz-Stereoanlage ein- oder ausgeschaltet ist, mit der Zündung eingeschaltet. Dies kann bei ausgeschaltetem oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen. ! Installieren und verlegen Sie das separat erhältliche Batteriekabel möglichst weit von den Lautsprecherkabeln entfernt. Installieren und verlegen Sie das separat erhältliche Batteriekabel, das Erdungskabel, die Lautsprecherkabel und den Verstärker möglichst weit von der Antenne, vom Antennenkabel und vom Tuner entfernt.

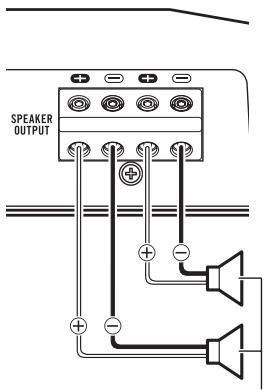

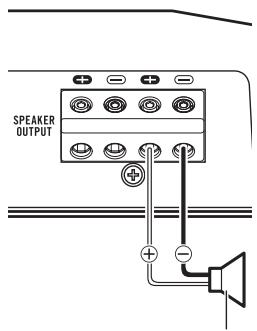

Anschließen der Lautsprecher Dieser Verstärker kann parallel an zwei Lautsprecher angeschlossen werden. Schließen Sie die Lautsprecherkabel je nach Modus und in Übereinstimmung mit dem nachstehend gezeigten Anschlussschemata an. Vorsichtshinweise für einen parallelen Anschluss ! Wenn zwei Lautsprecher parallel verkabelt werden, muss sichergestellt werden, dass die synthetische Impedanz zwischen 1 W und 8 W beträgt. Anderenfalls könnte der Lautsprecherausgang

Abschnitt Anschließen der Geräte

Anschlüsse bei Verwendung des Lautsprechereingangskabels Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte Lautsprechereingangskabel mit Cinch-Stekkanschluss mit dem Verstärker.

Kfz-Stereoanlage Lautsprecherausgang Rot: Rechts + Schwarz: Rechts * Schwarz: Links * Weiß: Links + Lautsprechereingangskabel mit Cinch-Stekkanschluss Zum Cinch-Eingang dieses Geräts Hinweise ! Beim Anschluss von Lautsprecherkabeln mit Cinch-Steckanschluss von einem Hauptgerät an diesen Verstärker wird der Verstärker beim Einschalten des Hauptgeräts automatisch eingeschaltet. Der Verstärker wird beim Ausschalten des Hauptgeräts automatisch ausgeschaltet. Diese Funktion ist in Verbindung mit bestimmten Hauptgeräten möglicherweise nicht verfügbar. Verwenden Sie in diesem Fall bitte ein Systemfernbedienungskabel (als Sonderzubehör erhältlich). Beim gleichzeitigen Anschluss mehrerer Verstärker schließen Sie das Hauptgerät und alle Verstärker über das Systemfernbedienungskabel an. ! Schließen Sie das Kabel der Systemfernbedienung an, wenn nur die Kfz-Stereoanlage und nicht der Verstärker eingeschaltet werden soll. ! Dieser Verstärker wählt beim Erkennen eines Eingangssignals automatisch einen Ein-

gangssignalmodus zwischen dem CinchPegel und dem Lautsprecherpegel. Lötfreie Klemmenanschlüsse ! Da sich das Kabel mit der Zeit lockern könnte, muss es in regelmäßigen Abständen untersucht und bei Bedarf erneut befestigt werden. ! Löten oder verbinden Sie keinesfalls die Enden verdrillter Drähte. ! Bei der Befestigung dürfen die Isolierhülsen des Kabels nicht verklammert werden. ! Verwenden Sie den mitgelieferten Sechskantschlüssel, um die Klemmenschraube des Verstärkers festzuziehen bzw. zu lokkern und das Kabel sicher zu befestigen. Achten Sie darauf, die Schraube nicht zu fest anzuziehen, da dadurch das Kabel beschädigt werden könnte. Abschnitt Anschließen der Geräte

Anschließen der Stromklemme

WARNUNG Wenn das Batteriekabel nicht sicher mit Hilfe der Klemmenschrauben an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Verletzungen, u. a. von leichten Verbrennungen. ! Verwenden Sie immer das separat erhältliche empfohlene Batterie- und Erdungskabel. Schließen Sie das Batteriekabel direkt am positiven Pol (+) der Autobatterie und das Erdungskabel an der Fahrzeugkarosserie an. ! Es gelten die folgenden empfohlenen Kabelgrößen (AWG: American Wire Gauge). Das Batteriekabel, Erdungskabel und optionales direktes Erdungskabel müssen die gleiche Länge haben. ! Verwenden Sie für die Lautsprecherkabel ein Kabel mit 8 AWG bis 16 AWG.

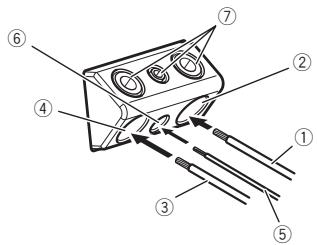

1 Positiver Pol (+) 2 Batteriekabel (als Sonderzubehör erhältlich) Die maximale Länge des Kabels zwischen der Sicherung und der positiven +-Klemme der Batterie beträgt 30 cm. 3 Sicherung 100 A (GM-D8601) / 150 A (GMD9601) (als Sonderzubehör erhältlich) Jeder Verstärker muss separat bei 100 A (GM-D8601) / 150 A (GM-D9601) gesichert werden. 2 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10 mm der Enden des Batterie-, Erdungs- und Systemfernsteuerungskabels freizulegen und verdrillen Sie dann die freigelegten Drähte. Batterie- und Erdungskabelgröße Kabelgröße Unter 3,6 m 6 AWG Unter 6,4 m 4 AWG 1 Führen Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere. ! Wenn in die Fahrzeugkarosserie ein Kabeldurchgangsloch gebohrt und ein Kabel hindurchgeführt wird, muss sichergestellt werden, dass das Kabel aufgrund einer Beschädigung durch scharfe Kanten oder Grate des Loches nicht kurzgeschlossen wird. Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol (+) der Batterie an. 10 mm 3 Schließen Sie die Kabel an die Klemmen an. Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben. Deutsch Kabellänge Verdrillung

Anschließen der Geräte

Erdungskabel Erdungsklemme (GND) Kabel der Systemfernbedienung Klemme der Systemfernbedienung Klemmenschrauben Anschließen der Lautsprecherausgangsklemmen 1 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10 mm der Enden des Lautsprecherkabels freizulegen und verdrillen Sie dann die Drähte. Verdrillung 10 mm 2 Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an. Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

1 Klemmenschrauben 2 Lautsprecherkabel 3 Lautsprecherausgangsklemmen

Abschnitt Installation Vor der Installation des Verstärkers

WARNUNG VORSICHT ! Um eine ordnungsgemäße Wärmeableitung für den Verstärker zu gewährleisten, ist bei der Installation auf Folgendes zu achten: — Sorgen Sie für ausreichend Freiraum über dem Verstärker, um eine ordnungsgemäße Lüftung zu gewährleisten.

Anbringen des Bassverstärkungsfernreglers Verwenden Sie zur Befestigung Blechschrauben (3 mm x 10 mm) an einer leicht zugänglichen Stelle, wie zum Beispiel unter dem Armaturenbrett. Deutsch ! Um eine ordnungsgemäße Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, könnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann. ! Nehmen Sie keine Installation an folgenden Stellen vor: — Stellen, an denen der Fahrer oder die Bei-/ Mitfahrer bei einem plötzlichen Halt des Fahrzeugs verletzt werden könnten. — Stellen, an denen das Gerät den Fahrer behindern könnte, z. B. auf dem Boden vor dem Fahrersitz. ! Bringen Sie Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Dies ist wichtig, um das Durchtrennen von Kabeln durch Vibrationen des Fahrzeugs zu verhindern, da dies in einem Brand resultieren könnte. ! Stellen Sie sicher, dass Kabel nicht in den Gleitmechanismus der Sitze geraten oder die Beine einer sich im Fahrzeug befindlichen Person berühren, da anderenfalls die Gefahr eines Kurzschlusses besteht. ! Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass keine Teile hinter dem Blech liegen und alle Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/ Bremsleitung, Verkabelung) vor einer Beschädigung geschützt sind. — Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab. Bringen Sie die Kabel in größtmöglicher Entfernung von Stellen an, die sich erhitzen, wie z. B. die Heizungsöffnung. Der beste Installationsort ist vom jeweiligen Fahrzeugmodell abhängig. Bringen Sie den Verstärker sicher an einer ausreichend steifen Stelle an. Überprüfen Sie vor der endgültigen Installation alle Anschlüsse und Systeme. Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenheber und Werkzeuge problemlos entnommen werden können. Blechschrauben (3 mm × 10 mm) Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie 1 Platzieren Sie den Verstärker am gewünschten Installationsort. Stecken Sie die mitgelieferten Blechschrauben (4 mm × 18 mm) in die Schraubenlöcher und drücken Sie mit einem Schraubendreher auf sie, um die Position der Montagelöcher zu markieren.

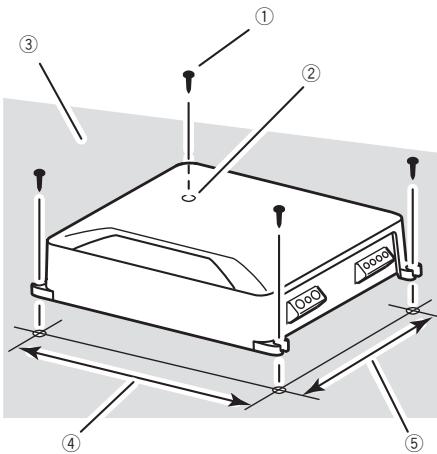

Installation 2 Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser von 2,5 mm entweder durch den Teppich oder direkt durch die Karosserie. 3 Bringen Sie den Verstärker mithilfe der mitgelieferten Blechschrauben (4 mm × 18 mm) an.

1 Blechschrauben (4 mm × 18 mm) 2 Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm. 3 Fußmatte oder Karosserie 4 Abstand Loch-zu-Loch: 257 mm (GM-D8601) / 307 mm (GM-D9601) 5 Abstand Loch-zu-Loch: 181 mm (GM-D8601) / 181 mm (GM-D9601)

Anhang Zusätzliche Informationen Technische Daten GM-D8601 Hinweise ! Änderungen der technischen Daten und des Designs vorbehalten. ! Die durchschnittliche Stromaufnahme entspricht nahezu der maximalen Stromaufnahme dieses Geräts bei Eingabe eines Audiosignals. Verwenden Sie diesen Wert zum Ermitteln der Gesamtstromaufnahme mehrerer Leistungsverstärker. Deutsch Stromversorgung ..................... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem ......................... Negativ Stromaufnahme ....................... 24 A (bei kontinuierlicher Versorgung 4 W) Durchschnittliche Stromaufnahme ..................................................... 2,9 A (4 W für einen Kanal) 4,0 A (2 W für einen Kanal) 6,0 A (1 W für einen Kanal) Sicherung ................................... 40 A × 2 Abmessungen (B × H × T) ..................................................... 265 mm × 60 mm × 200 mm Gewicht ........................................ 2,7 kg (Kabel für die Verkabelung nicht inbegriffen) Max. Ausgangsleistung ....... 600 W × 1 (4 W) / 1 600 W × 1 (1 W) Dauerausgangsleistung ....... 300 W × 1 (bei 14,4 V, 4 W, 20 Hz bis 240 Hz, ≦ 1 % THD) 500 W × 1 (bei 14,4 V, 2 W, 100 Hz, ≦ 1 % THD) 800 W × 1 (bei 14,4 V, 1 W, 100 Hz, ≦ 1 % THD) Lastimpedanz ............................ 4 W (1 W bis 8 W zulässig) Frequenzgang ........................... 10 Hz bis 240 Hz (+0 dB, –3 dB) Signal-Rauschabstand ......... 100 dB (IEC-A-Netz) Tiefpassfilter: Trennfrequenz ................. 40 Hz bis 240 Hz Trennsteilheit ................... –12 dB/Okt. Bassverstärkung: Frequenz ............................ 50 Hz Pegel .................................... 0 dB bis 18 dB Verstärkungsregelung: Cinch ................................... 200 mV bis 6,5 V Lautsprecher .................... 0,8 V bis 16 V Maximaler Eingangspegel / Impedanz: Cinch ................................... 6,5 V / 25 kW Lautsprecher .................... 16 V / 12 kW Abmessungen (B × H × T) ..................................................... 315 × 60 × 200 mm Gewicht ........................................ 3,3 kg (Kabel für die Verkabelung nicht inbegriffen) Max. Ausgangsleistung ....... 1 000 W × 1 (4 W) / 2 400 W × 1 (1 W) Dauerausgangsleistung ....... 500 W × 1 (bei 14,4 V, 4 W, 20 Hz bis 240 Hz, ≦ 1 % THD) 800 W × 1 (bei 14,4 V, 2 W, 100 Hz, ≦ 1 % THD) 1 200 W × 1 (bei 14,4 V, 1 W, 100 Hz, ≦ 1 % THD) Lastimpedanz ............................ 4 W (1 W bis 8 W zulässig) Frequenzgang ........................... 10 Hz bis 240 Hz (+0 dB, –3 dB) Signal-Rauschabstand ......... 100 dB (IEC-A-Netz) Tiefpassfilter: Trennfrequenz ................. 40 Hz bis 240 Hz Trennsteilheit ................... –12 dB/Okt. Bassverstärkung: Frequenz ............................ 50 Hz Pegel .................................... 0 dB bis 18 dB Verstärkungsregelung: Cinch ................................... 200 mV bis 6,5 V Lautsprecher .................... 0,8 V bis 16 V Maximaler Eingangspegel / Impedanz: Cinch ................................... 6,5 V / 25 kW Lautsprecher .................... 16 V / 12 kW GM-D9601 Stromversorgung ..................... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem ......................... Negativ Stromaufnahme ....................... 39 A (bei kontinuierlicher Versorgung 4 W) Durchschnittliche Stromaufnahme ..................................................... 3,7 A (4 W für einen Kanal) 5,2 A (2 W für einen Kanal) 7,5 A (1 W für einen Kanal) Sicherung ................................... 40 A × 3
