MANUALE UTENTE GM-D8604 PIONEER

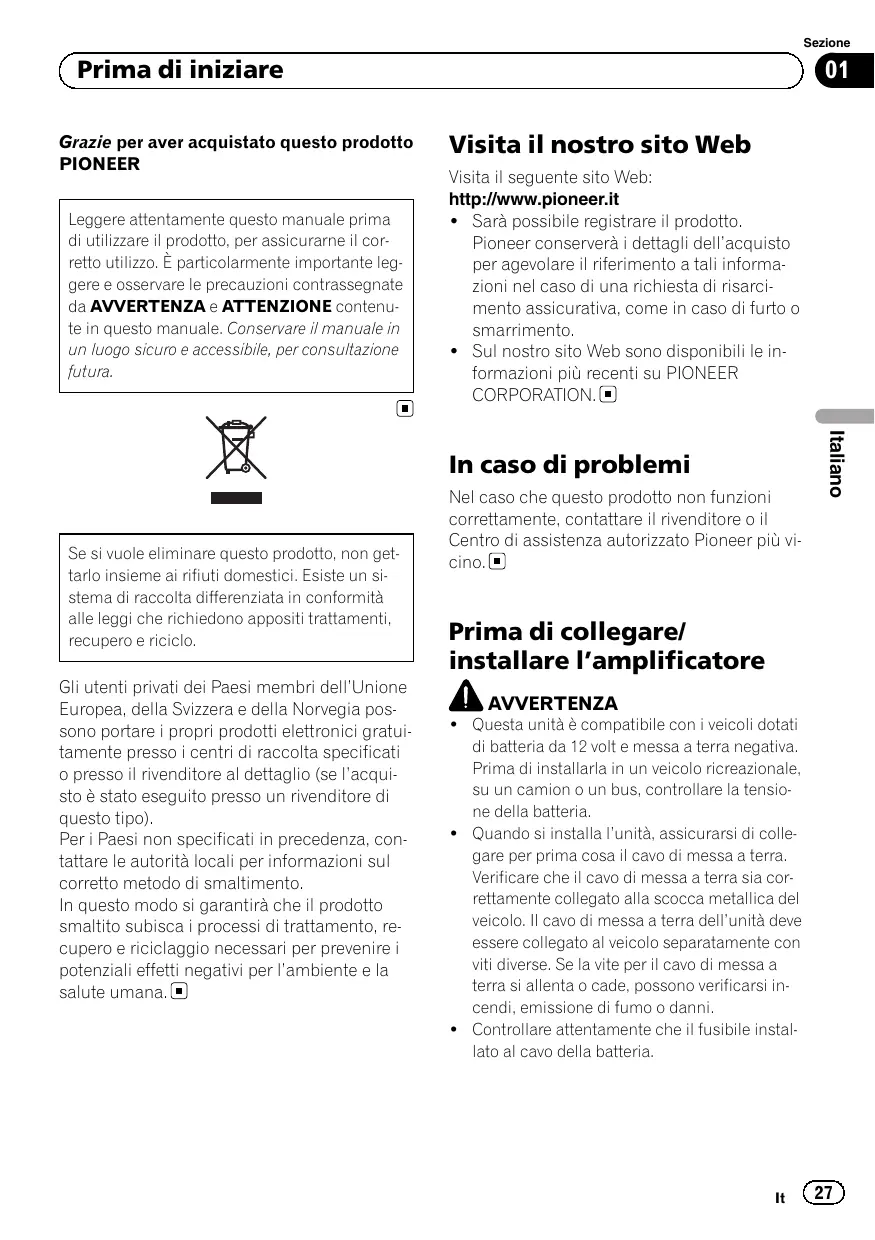

Manuale d'istruzioni

Grazie per aver acquistato quello prodotto PIONEER

Leggere attentamente quello manuale prima di utilizzato il prodotto, per assicurarne il corretto utilizzato. è particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contuhe in quello manuale. Conservare il manuale in un luogo sicuro e accessibile, per consuluzione futura.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste unystema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuito.amente presso i centri di raccolta specificato o presso il rivenditore al dettaglio (se l'acquisto è stato eseguito presso un rivenditore di quello tipo).

Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento.

In quello mode si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenir i potenziali effetti negativi per l'ambiente e la salute umana.

Visita il nostro sito Web

Visita il seguente sito Web: http://www.pioneer.it

• Sarà possibile registrar il prodotto. Pioneer conserverà i dettagli dell'acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento.
• Sul nostro除去 Web sono disponibili le informazioni più recenti su PIONEER CORPORATION.

In caso di problemi

Nel caso che Anything non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino.

Prima di collegare/ installare l'amplificatore

AVVERTENZA

• Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria.
• Quando si installa l'unità, assicurarsi di collegare per prima casa il cavo di messa a terra. Verificare che il cavo di messa a terra sia correttamente collegato alla scocca metallica del veicolo. Il cavo di messa a terra dell'unità devese sere collegato al veicolo separatamente con viti diverse. Se la vite per il cavo di messa a terra si allenta o cade, possono verificarsi incendi, emissione di fumo o danni.
• Controllare attentamente che il fusibile installato al cavo della batteria.

Utilizzare esclusivamente fusibili della portata prescritta. L'uso di fusibili non corretti potrebè provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni.
- Se un fusible del cavo speciale batteria venduto a parte o dell'amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolverve la causa del problema, quando sostituire il fusible con un equivalente identico.
Installare sempre l'amplificatore su una superficie piatta. Evitare di installarlo su superfici non piatte o con sporgenze. In caso contrario, possono verificarsi malfunzionamenti.
- Durante l'installazione dell'amplificatore, evitare che parti come viti in excesso rimangano incastrate tra l'amplificatore e il veicolo. In caso contrario, possono verificarsi malfunzionamenti.
- Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all'unità.

Inoltre potrebbero surriscaldarsi le superfici dell'amplificatore e degli altoparlanti collegati, con seguente pericoli di uszioni.

• In caso di anomalie, l'alimentazione verso l'amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In quello caso, scollegare l'alimentazione dell'intero sistema e verificare i collegamenti della sorgenste di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore.
• Durante l'installazione, verificare semprepreventivamente che il terminale negativo dellabattery sua scollegato, per evitare il rischio di folgorazione o corto circuito.
  Non tentare di smontare o modificare questa unità. Ciò potrebbe causare incendi, scosse elettriche o altri malfunzionamenti.

ATTENZIONE

• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'esterno.
  L'uso prolongato del car stereo除去 il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria.

Informazioni sulla funzione di protezione

Questo prodotto è dotato della funzione di protezione. QuandoQuesto prodotto rileva anomalie, le funzioni riportate di seguito si attiveranno per proteggere l'uscita del prodotto e degli altoparlanti.

• Nelle situazioni descripte di seguito l'indicatore POWER/PROTECT diventerà rosso e l'amplificatore si spegnerà.

Se la temperatura all'interno dell'amplificatore diventa troppo alta.
Se al terminale di uscita altoparlanti viene applicata tensione CC.

L'indicatore POWER/PROTECT si illumina di rosso e l'uscita viene silenziata nelle situazioni descritte di seguito.

Se il terminale di uscita altoparlanti o il cavo altoparlanti sono in corto circuito.

Nomenclatura

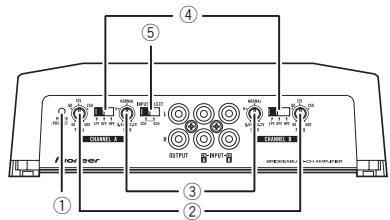

Lato frontale

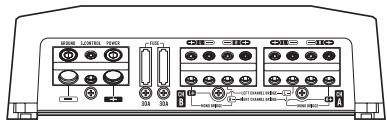

Lato posteriori

Se è necessario regolare la posizione dell'interrettore, utilizzare un cacciavite a testa piatta.

① Indicatore POWER/PROTECT

L'indicatore di accensione si illumina per indicare che l'alimentazione è collegata.

• In caso di anomalie, l'indicatore diventa rosso.

② Comando FREQ (frequenza di taglio)

É possibile selezionare la frequenza di taglio da 40 Hz a 500 Hz quando l'intertuttore di selezione LPF/HPF è impostato su LPF o HPF.

③ Comando GAIN (guadagno)

La regolazione dei comandi del guadagno CHANNEL A (canale A) e CHANNEL B (ca-nale B) contribuisce ad allineare l'uscita del car stereo a quella dell'amplificatore Pioneer. L'impostazione predefinita è la posizione NORMAL.

Se il suono in uscita rimane bassoanche quando si aumento il volume del car stereo, portare i comandi su un livello inferiore. Se quando si aumento il volume del car stereo il suono risulta distorto, portare i comandi su un livello superiore.

• Se si usa una sola spina di ingressso, disporre i comandi del guadagno per le

uscite degli altoparlanti A e B sulla stess- sa posizione.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500mV ), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con potenza di uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita di 4V, portare i comandi sulla posizione H.

④ Selettore LPF (filtro passa-basso)/HPF (filtro passa-alto)

Regolare il selettore a seconda del tipo di altoparlanti collegati.

Se e collegato un subwoofer:

Selezionare LPF. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore.

• Se sono collegati altoparlanti a gamma completa:

Selezionare HPF o OFF. L'impostazione HPF elimina le frequenze di gamma inferiore e trasmette frequenze di gamma superiore. L'impostazione OFF trasmette l'intera gamma di frequenza.

⑤ Interruttore INPUT SELECT (sezione ingresso)

Selezionare 2CH per l'ingresso a due canali o selezionare 4CH per l'ingresso a quattro canali.

Impostazione corretta del guadagno

• É inclusa una funzione di protezione per impedire malfunzionamenti dell'unità e/o degli altoparlanti dovuti a livelli di uscitaecessivi, o a uso o collegamenti non corretti.
• Se l'audio viene emesso a volume eccessivo, e in altre condizioni di quello tipo, quetta funzione interrompe l'uscita per alcuni secondi. L'uscita dell'audio riprende quando il volume sull'unità principale viene ridotto.
• Se l'uscita dell'audioiene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l'audio venga emesso costamenteanche se il volume dell'unita principale è alto,regolare il dato del guadagno dell'amplificatore su un livello adatto al livello massimo di uscita preamplificato dell'unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive.
• Anche se il volume e il guadagno sono regolati correttamente, l'audio dell'unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

Comando del guadagno di esta unità

Livello di uscita al preamplificatore: 2 V (Stan

dard: 500mV

Livello di uscita al preamplificatore: 4V

L'illustrazione in alto alla l'impostazione NORMAL del guadagno.

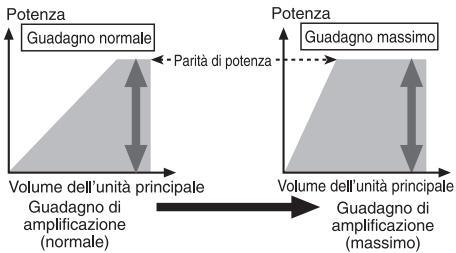

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Se il guadagno dell'amplificatore viene regolato su un livello eccessivo, si aumento la distorsione, non la potenza.

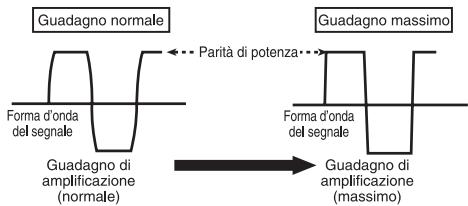

Forma d'onda del segnale con volume di uscita eccessivo e lavoro del guadagno dell'amplificatore

Forma d'onda del segnale distorta con livello di uscita eccessivo, se si aumento il guadagno dell'amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di usci-ta.

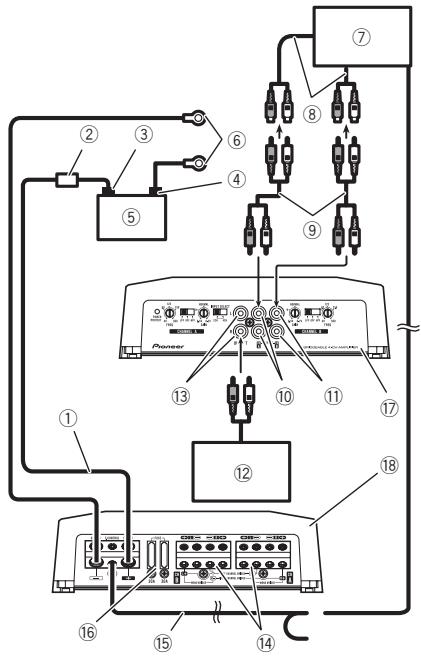

Schema di collegamento

① Cavo batteria (venduto a parte)

• La lunghezza massima del cavo tra il fusibile e il terminale positivo della batteria è di 30 cm.
• Per le dimensioni del cavo, vedere Collegamento del terminale di alimentazione a pagina 35. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono averle stesse dimensioni. Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria dell'amplificatore al terminale positivo ④ della batteria.

② Fusibile (80A) (venduto a parte) Ogni amplificatore delve essere protetto da fus-sibili separati da 80A.
③ Terminale positivo (⊕)
(4) Terminale negativo (Θ)
⑤ Cavo batteria (venduto a parte)
⑥ Cavo di messa a terra, terminale (venduto a parte)

I cavi di messa a terra devono essere delle stesse dimensioni del cavo batteria.
Collegare alla scopca metallica o al telao.

⑦ Car stereo con connettori di uscita RCA (venduto a parte)
⑧ Uscita esterna Se si usa una sola spina di ingresso, non collegare nulla al connettore di ingresso RCA B.
Cavi di collegamento con spine RCA (venduti a parte)
10 Connettore di ingresso RCA A
11 Connettore di ingresso RCA B
^12 Secondo amplificatore con connettori d'ingresso RCA (venduto a parte)
13 Connettore di uscita RCA Invia il segnale in ingresso al CHA.
14 Terminali di uscita altoparlanti
Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 35.
15 Cavo telecomandoSYSTEMA (venduto a parte) Collegare il terminale maschio di quello cavo al terminale del telecomando delsystema car stereo. Il terminale femmina cuiessere collegato al terminale di controllo del relle dell'antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del systema, collegare il terminale maschio al terminale di alimentazione tramite l'interruttore della chiave di aviamento.
16 Fusibile (30A)× 2
17 Lato frontale
18 Lato posteriore

Nota

É necessario impostare l'interruttore

INPUT SELECT (seLECTIONe ingresso).Per dettagli, vedere Impostazione dell'unita a pagina 29.

Prima di collegare l'amplificatore

AVVERTENZA

Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cui esso si trov a contatto con parti metalliche.
Non tagliare mai l'isolante della sorgente di alimentazione per collegare l'alimentazione ad altri appearecchi. La capacité di carico di corrente del cavo è limitata.

ATTENZIONE

Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente.
Non collegare mai direttamente a terra il cavo negativo dell'altoparlante.
Non legare mai assieme più cavi negativi degli altoparlanti.
- Se il cavo del telecomando diSYSTEMA dell'amplificatore viene collegato al terminale di alimentazione tramite l'interruttore della chiave di avviamento (12 V c.c.), l'amplificatore rimarà sempre acceso quando l'interruttore della chiave di avviamento è attivato, indipendentemente da se il car stereo è accesso o spento. Pertanto la batteria potrebbe scarticarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle.
- Installare e intradare il cavo batteria venduto a parte quando più lontano possibile dai cavi degli altoparlanti.
- Installare e intradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell'amplificatore quanto più lontano possibile dall'antenna, dal cavo del-l'antenna e dal sintonizzatore.

Informazioni sulla modalità di collegamento a ponte

Diagramma A - Appropriato Diagramma B - Non appropriato
Collegamento in parallelo da 2

Collegamento in parallelo da 1Ω

Non installment outilizzare Anything amplificatore collegando altoparlanti da 2 (o inferiore) in parallelo per ottenere una modalità di collegamento a ponte con carico di 1 (diagramma B).

Se viene eseguito un collegamento a pontenon corretto, l'amplificatore cui subire dannioppure emettre fumo o surriscaldarsi. Inoltre, la superficie dell'amplificatore cui surriscaldarsi con seguente pericoli di usioni.Per installare o utilizzare correttamente una modalità di collegamento a ponte ed ottenereun carico di 2 collegare due altoparlanti da 4 in parallelo, sinistro e destro (diagramma A) o utilizzato un unico altoparlante da 2

Per ulteriori dettagli sulla procedura corretta di collegamento, consultare il manuale delle istruzioni degli altoparlanti.

• Per eventuali altri dati, contattare un rivenditore locale autorizzato Pioneer o l'assistenza clienti.

Informazioni sulle specifiche compatibili degli altoparlanti

Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, alltrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L'impedenza degli altoparlanti delve essere compresa tra 2 e 8 , oppure tra 4 e 8 per i collegamenti a due canali e gli atri collegamenti a ponte.

Subwoofer

Canale altoparlante		Potenza
Uscita a quattro canali		Ingresso nomi-nale:100W min.
Uscita a due canali		Ingresso nomi-nale:300W min.
Uscita a tre ca-nali	Uscita altopa-lante A	Ingresso nomi-nale:100W min.
	Uscita altopa-lante B	Ingresso nomi-nale:300W min.

Altoparlanti diversi dal subwoofer

Canale altoparlante		Potenza
Uscita a quattro canali		Ingresso massi-mo:200 W min.
Uscita a due canali		Ingresso massi-mo:600 W min.
Uscita a tre ca-nali	Uscita altopa-lante A	Ingresso massi-mo:200 W min.
	Uscita altopa-lante B	Ingresso massi-mo:600 W min.

Collegamento degli altoparlanti

La modalità di uscita degli altoparlanti può essere a quattro, a tre (stereo e mono) o a due canali (stereo o mono). Collegare i conduttori degli altoparlanti in base alla modalità e alle figureamente in basso.

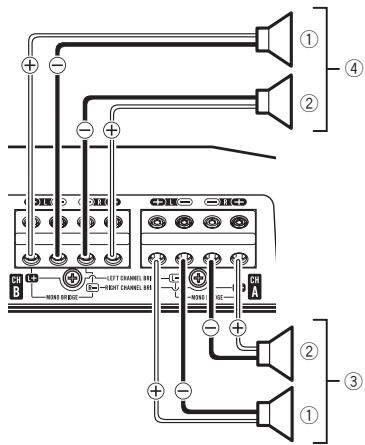

Uscita a quattro canali

① Sinistra
② Destra
③ Uscita altoparlante A
(4) Uscita altoparlante B

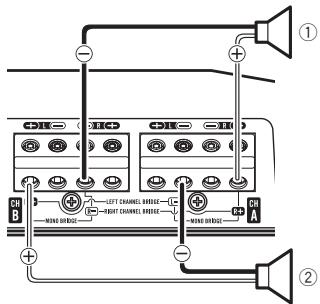

Uscita a due canali (stereo)

① Uscita altoparlante (destro)
② Uscita altoparlante (sinistro)

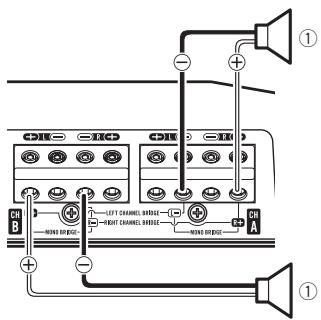

Uscita a due canali (mono)

① Uscita altoparlante (mono)

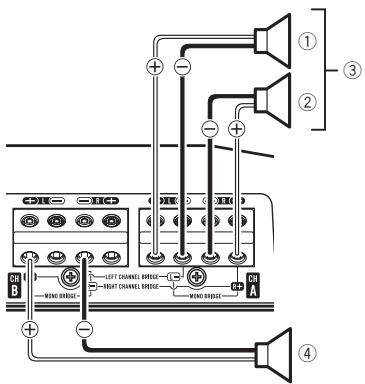

Uscita a tre canali

① Sinistra
② Destra
③ Uscita altoparlante A
④ Uscita altoparlante B (mono)

Collegamenti utilizzando un connettore di ingresso RCA

Collegare il connettore di uscita RCA del car stereo e il connettore di ingresso RCA dell'amplificatore.

• Il connettore di uscita RCA di但这a unità trasmette il segnale proveniente dal connettore di ingresso RCA A.

Uscita a quattro canali / a tre canali

• Far scorrere l'interruttore INPUT SELECT (seLECTIONe ingresso) sulla posizione 4CH.

① Connettore di ingressro RCA A
② Connettore di ingresso RCA B
③ Cavi di collegamento con spine RCA (venduti a parte)
④ Dal car stereo (uscita RCA)

Se si usa una sola spina di ingresso, ad esempio, se il car stereo dispone di una sola uscita (uscita RCA), collegare la spina al connettore di ingresso RCA A, non al connettore B.

⑤ Interruftnote INPUT SELECT (sezione ingressso) (posizione 4CH)

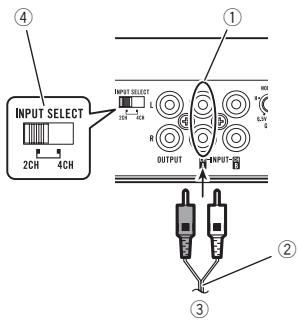

Uscita a due canali (stereo) / (mono)

• Far scorrere l'interruttore INPUT SELECT (seLECTIONe ingresso) sulla posizione 2CH.

① Connettore di ingresso RCA A Per l'uscita a due canali, collegare le spine RCA al connettore di ingresso RCA A.

Collegamento delle unità

② Cavi di collegamento con spine RCA (venduti a parte)
③ Dal car stereo (uscita RCA)
④ Interruttore INPUT SELECT (sezione ingressso) (posizione 2CH)

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita altoparlanti del car stereo all'amplificatore utilizzando il cavo di ingressso altoparlanti fornito con cavo a terminale RCA.

① Car Stereo
② Uscita altoparlanti
③ Rosso: Destra
④ Nero: Destra
⑤ Nero: Sinistra Θ
⑥ Bianco: Sinistra
⑦ Cavo di ingresso altoparlanti con cavo a terminale RCA

Al connettore di ingresso RCA di但这a unità

Note

• Se i cavi degli altoparlanti con cavo a terminale RCA di un'unità principale vengono collegati a quello amplificatore, l'amplificatore si accenderà o spegnerà automaticamente quando l'unità principale viene accesa o spenta. Questa funzione potrebbe non funzionare con alcune unità principali. In tal caso, utilizzato il cavo del telecomando diSYSTEMA (ven-duto a parte). Se vengono collegati contemporaneamente più amplificatori in sincronia, collegare l'unità principale e tutti gli amplificatori utilizzando il cavo del telecomando diSYSTEMA.

• Collegare il cavo del telecomando di sistema se si desidera accendere solo il car stereo, non l'amplificatore.

• Questo amplificatore selezione automaticamente la modalità del segnale in ingresso tra il livello RCA e il livello degli altoparlanti mediate la rilevazione del segnale in ingressso.

Concessioni terminalisenza saldature

• Poiché il cavo tende ad allentarsi nel tempo, è necessario ispezionario e, se necessario, serrarlo a intervalli regolari.
  Non saldare o unire le estremità di cavi at- torcigliati insieme.
• Apportare le necessarie regolazioni assicurandosi di non serrare la guaina isolante del cavo.
  Utilizzare il chiavino esagonale fornito per serrare e allentare la vite terminale dell'amplificatore e quindi utilizzato per fissare saldamente il cavo. Fare attenzione a non serrareccessivamente la vite,per non danneggiare il cavo.

Collegamento del terminale di alimentazione

AVVERTENZA

Se il cavo della batteria non viene saldamente fissato al terminale utilizzato le apposite viti, sus-sisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi.

Utilizzare sempre il cavo batteria e cavo di messa a terra consigliati, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo () della batteria del veicolo e il cavo di messa a terra alla scopca del veicolo.

Collegamento delle unità

• Le dimensioni dei cavi consigliate (AWG: American Wire Gauge) sono le seguenti. Il cavo batteria, il cavo di messa a terra e il cavo di messa a terra diretta opzionale devono avere le stesse dimensioni.
  Utilizzare un cavo di dimensioni comprese tra 8AWG e 16AWG come cavo altoparlanti.

Dimensioni cavo batteria e cavo di messa a terra

Lunghezza cavo	Diametro cavo
meno di 4,5 m	8 AWG
meno di 7,2 m	6 AWG
meno di 11,4 m	4 AWG

1 Instradare il cavo batteria dal vano motore all'interno del veicolo.

• Quando si insertisce un cavo batteria atraverso un foro passante appositamente praticato nella scocca del veicolo, prestare attenzione a non cortocircuitare il cavo daneggiandolo con gli spigoli taglienti o frastagliati del foro.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo () della batteria.

① Terminale positivo (⊕)
② Cavo batteria (venduto a parte) La lunghezza massima del cavo tra il fusibi- le e il terminale positivo della batteria è di 30cm.
③ Fusibile (80 A) (venduto a parte) Ogni amplificatore delve essere protetto da fusibili separati da 80 A.

2 Utilizzare pinze o una taglierina per spelare l'estremità del cavo batteria, del cavo di messa a terra e del cavo del comando a distanza delsystema per esporre circa 10mm all'estremità di ciascuno dei cavi, quindi tornere le estremità esposte.

3 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

① Cavo batteria
② Terminale di alimentazione
③ Cavo di messa a terra
④ Terminale GND
(5) Cavo telecomando sistemas
⑥ Terminale telecomando sistemas
⑦ Viti terminali

Collegamento dei terminali di uscita altoparlanti

1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10mm ,quindi torcere i cavi.

Collegamento delle unità

2 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti.

Fissare saldamente i cavi con le viti terminali.

① Viti terminali
② Cavi altoparlanti
③ Terminali di uscita altoparlanti

Prima di installare l'amplificatore

AVVERTENZA

• Per assicurare un'installazione corretta, utilizzare i componenti forniti nel modo indicate. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell'amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell'amplificatore.
  Non eseguire l'installazione in:

Posizioni in cui l'unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvisamente.
Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente.

• Installare le viti autopilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall'avigrazione del veicolo, con seguente pericolò di incendio.
• Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o tocchino le game dei passeggeri del veicolo, provocando cortocircuiti.
• Quando si praticano fori per installare l'amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi).

ATTENZIONE

• Per assicurare la corretta dissipatione del calore dall'amplificatore, osservare quando segue durante l'installazione:

Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell'amplificatore.
Non coprire l'amplificatore con tappetini di alcun tipo.

Non posizionare i cavi in luoghi soggetti a surriscaldamento, come le bocchette dell'impianto di riscaldamento.
- La posizione di installmentazione ottimale varia a seconda del modello del veicolo. Fissare l'am

plificatore in una posizione sufficientemente rigida.

• Controllare tutti i collegamenti e i sistemi prima dell'installazione finale.
• Dopo aver installmento l'amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili.

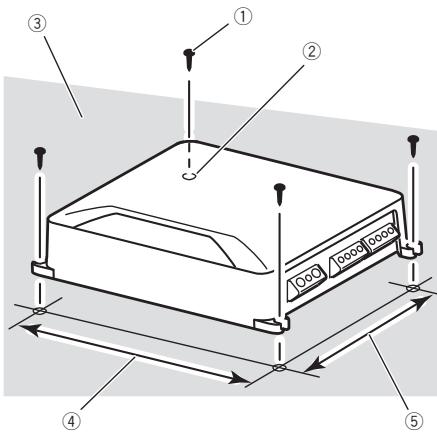

Esempio di installmente sul pianale o sul telaio

1 Posizione l'amplificatore nella posizione di installazione desiderata.

Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli apposti fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori.

2 Praticare fori del diametro di 2,5 mm sulle traccare lasciate delle viti sulla tappingeria o direttamente sul telao.

3 Installare l'amplificatore utilizzato le viti autofilettanti fornite (4mm× 18mm)

① Viti autoflettanti (4mm × 18mm)
② Praticare un foro di 2,5 mm di diametro
③ Tappezzeria o telaio
④ Distanza da foro a foro: 257 mm
(5) Distanza da foro a foro: 181 mm

Informazioni supplementari

Dati tecnici

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 33,5 A (con potenza continua, 4

Corrente media consumata

3.1 A (4Ω per quattro cana- li)

4,4 A (4Ω per due canali, BRIDGE)

4,4A (2Ω per quattro cana- li)

Fusibile 30 A x 2

Dimensioni (L× A× P) 265mm × 60mm× 200 mm

Peso 2,6 kg (cavi non inclusi)

Potenza massima prodotta 200W× 4(4) / 600W× 2 (4Ω) BRIDGE/TOTALE 1200 W (300W× 4)

Potenza d'uscita continua

100W×4(a14,4V,4Ωda

Impedenza di carico 4Ω (variazioni consentite da 1Ω a 8Ω)

Risposta in frequenza ...da 10 Hz a 50 kHz (+0 dB, -3 dB)

Rapporto segnale/rumore ...95 dB (rete IEC-A)

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ... -12 dB per ottava

Filtro passa alto:

Frequenza di taglio ....da 40 Hz a 500 Hz

Pendenza di taglio ...12 dB per ottava

Comando guadagno:

RCA da 200mV a 6,5 V

Altoparlanti da 0,8 V a 16 V

Livello di ingresso massimo / impedenza:

RCA 6,5V/25kΩ

Altoparlante 16 V/12 kΩ

Note

• Caratteristiche tecniche e design sono soggetti a eventuali modifiche alla preavviso.
• La corrente media consumata è uguali circa alla corrente massima consumata da但这a unità quando viene ricevuto un segnale audio. Utilizzato quello valore per il calcolo della corrente totale consumata da più amplificatori di potenza.

Si prega di visitare il site www.pioneer.it (o www.pioneer.eu) per registrar il prodotto.
