GM-D9500F - Amplificateur de voiture PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance automobile
Caractéristiques techniques principales	2 canaux, classe D, puissance de 2 x 100 W à 4 ohms, 2 x 200 W à 2 ohms
Alimentation électrique	Alimentation 12V, courant d'appel de 40A
Dimensions approximatives	320 x 210 x 50 mm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes audio de voiture standard et haut de gamme
Fonctions principales	Filtre passe-bas, réglage de gain, protection contre la surchauffe
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Idéal pour les utilisateurs souhaitant améliorer la qualité sonore de leur véhicule

FOIRE AUX QUESTIONS - GM-D9500F PIONEER

Pourquoi mon amplificateur PIONEER GM-D9500F ne s'allume-t-il pas ?

Vérifiez que l'amplificateur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté à la batterie et que le fusible n'est pas grillé.

Comment régler le niveau de gain sur le PIONEER GM-D9500F ?

Utilisez le bouton de gain sur le panneau avant de l'amplificateur. Commencez par un réglage bas et augmentez progressivement jusqu'à obtenir le niveau souhaité sans distorsion.

Mon amplificateur chauffe-t-il trop ?

Assurez-vous que l'amplificateur est bien ventilé et qu'il n'est pas obstrué par des objets. Une surchauffe peut également être causée par une charge d'impédance incorrecte.

Comment connecter correctement mes haut-parleurs au PIONEER GM-D9500F ?

Connectez les fils positifs (+) des haut-parleurs aux bornes positives de l'amplificateur et les fils négatifs (-) aux bornes négatives. Assurez-vous de respecter la polarité.

Pourquoi n'ai-je pas de son à la sortie de mon amplificateur ?

Vérifiez que l'amplificateur est allumé et que les réglages de volume et de gain sont appropriés. Assurez-vous également que les câbles audio sont correctement connectés.

Quel est le courant de sortie maximal de l'amplificateur PIONEER GM-D9500F ?

L'amplificateur peut fournir jusqu'à 950 watts en puissance de sortie maximale à 1 ohm.

Comment puis-je régler les filtres de l'amplificateur ?

Utilisez les commandes de filtre passe-bas et passe-haut sur le panneau de l'amplificateur pour ajuster les fréquences selon vos préférences et les caractéristiques de vos haut-parleurs.

Est-ce que le PIONEER GM-D9500F est compatible avec tous les types de haut-parleurs ?

L'amplificateur est compatible avec la plupart des haut-parleurs, mais il est recommandé d'utiliser des haut-parleurs avec une impédance de 2 à 8 ohms pour de meilleures performances.

Que faire si j'entends des bruits de fond ou des interférences ?

Vérifiez que tous les câbles sont correctement isolés et éloignés des sources d'interférences, comme les câbles d'alimentation. Un bon blindage des câbles peut également aider.

Où puis-je trouver le manuel d'utilisation du PIONEER GM-D9500F ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de PIONEER dans la section support ou documentation.

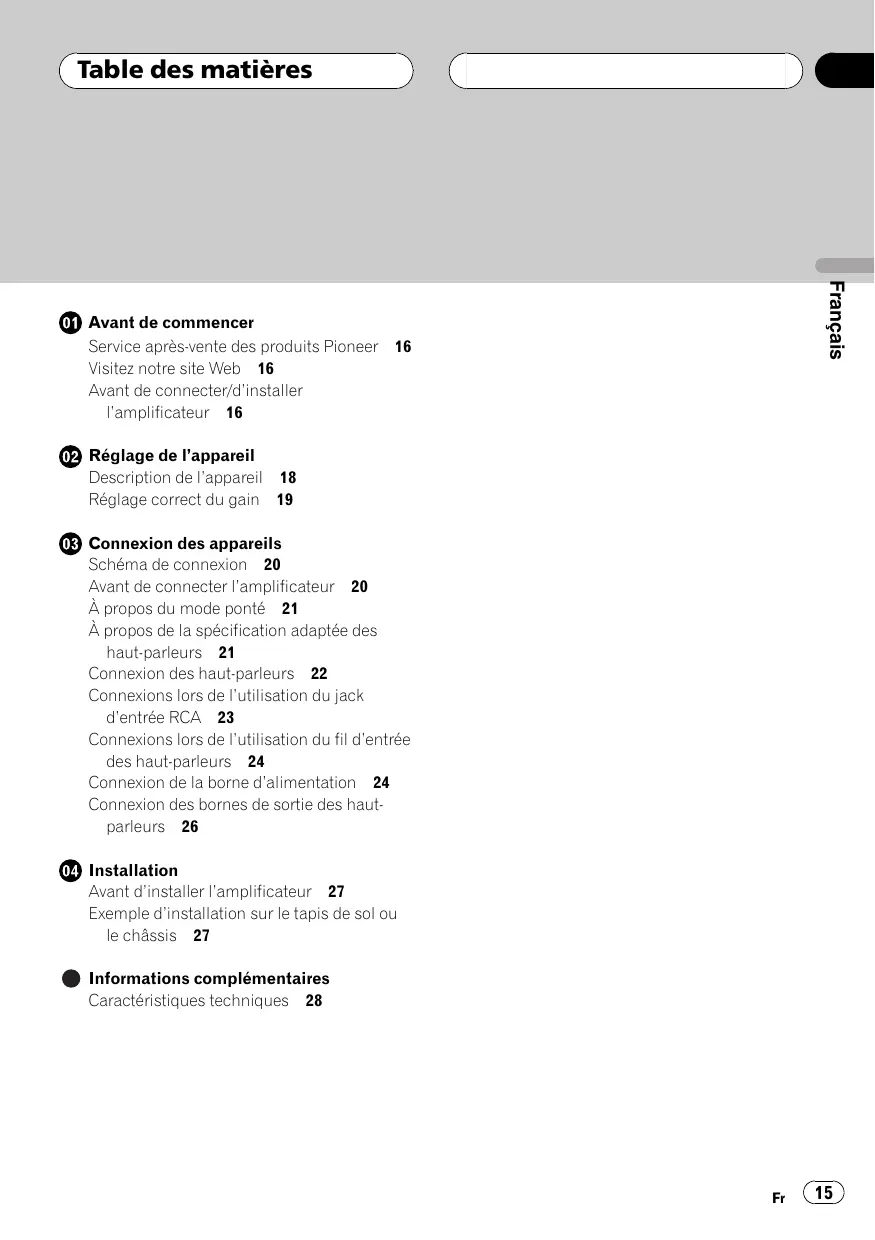

MODE D'EMPLOI GM-D9500F PIONEER

01 Avant de commencer

Service après-vente des produits Pioneer 16

Visitez notre site Web 16

Avant de connecter/d'installer

L'amplificateur 16

02 Réglage de l'appareil

Description de l'appareil 18

Réglage correct du gain 19

03 Connexion des appareils

Schéma de connexion 20

Avant de connecter l'amplificateur 20

À propos de la spécification adaptée des haut-parleurs 21

Connexion des haut-parleurs 22

Connexions lors de l'utilisation du jack d'entrée RCA 23

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs 24

Connexion de la borne d'alimentation 24

Connexion des bornes de sortie des haut-parleurs 26

Installation

Avant d'installer l'amplificateur 27

Exemple d'installation sur le tapis de sol ou le châssis 27

Informations complémentaires

Caractéristiques techniques

Nous vous remercions d'avoir acheté cet appareil PIONEER. Il a été conçu pour vous procurer des années de plaisir.

PIONEER VOUS RECOMMANDE DE FAIRE INSTALLER CET APPAREIL PAR UN TECHNICIEN AGRÉÉ EN RAISON DE SA

COMPLEXITE. Veuillez tire toutes les instructions et les mises en garde "ATTENTION" de ce manuel avant d'utiliser l'appareil. Pour tous renseignements, vuillez contacter votre revendeur Pioneer/agree le plus proche ou un spécialiste installation.

Service après-vente des produits pioneer

Veuillez contacter le revendeur ou le distributeur auprès duquel vous avez acheté cet appareil pour le service après-vente (y compris les conditions de garantie) ou pour toute autre information. Dans le cas où les informations nécessaires ne sont pas disponibles, veuillez contacter les sociétés indiquées ci-dessous: N'expédiez pas l'appareil pour réparation à l'une des adresses figurant ci-dessous sans avoir pris contact au préalable.

Pioneer Électroniques du Canada, Inc.

Département de service aux consommateurs

Pour connaître les conditions de garantie, reportez-vous au document Garantie limitée qui accompagne cet appareil.

Visitez notre site web

1 Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol. 2 Recevez les mises à jour sur les derniers produits et les technologies les plus récentes. 3 Téléchargez les modes d'emploi, commandez les catalogues des produits, recherchez de nouveaux produits, et bien plus.

Attention

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.
• Cet appareil est utilisé sur des véhicules équipés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des véhicules de caravaning, des camions ou des bus.

Avant de commencer

• Le câble noir est la masse. Lors de l'installation de cet appareil, veillez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du véhicule. Le fil de masse de cet appareil doit être connecté indépendamment au véhicule à l'aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résulter un incendie, de la fumée ou un dysfonctionnement. Utilisez un fusible correspondant aux caractéristiques spécifiées.
• Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.
• Installez toujours l'amplificateur sur une surface plane. N'installez pas l'amplificateur sur une surface qui n'est pas plane ou sur une surface présentant une saillie. Ceci pourrait entraîner un dysfonctionnement.
• Lors de l'installation de l'amplificateur, ne laissez pas des pièces telles que des vis supplémentaires se coincer entre l'amplificateur et l'automobile. Ceci pourrait entraîner un dysfonctionnement.
• Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l'appareil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.
• En cas d'événement anormal, l'alimentation de l'amplificateur est coupée de manière à évit z les connexions de l'alimentation et des haut-parleurs. Si vous n'êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez la borne négative de la batterie avant l'installation.

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur. L'utilisation prolongée du système stéreo du véhicule lorsque le moteur est à l'arrêt ou au ralenti peut épuiser la batterie.

Description de l'appareil

Face avant

Face arrière

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

Le réglage des commandes de gain

CHANNEL A (canal A) et CHANNEL B

(canal B) aide à aligner la sortie stéréo du véhicule sur l'amplificateur Pioneer. Le réglage par défaut est la position NORMAL. Si la sortie reste faible alors que le volume du système stéréo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système stéréo du véhicule, tournez les commandes vers un niveau plus élevé.

• Si vous n'utilisez qu'une seule prise d'entrée, réga
• Procédez au réglage sur la position NORMAL pour l'utilisation avec un système stéréo de véhicule équipé d'une sortie RCA (sortie standard de 500mV). Pour l'utilisation avec un système stéréo de vé alez le niveau en fonction de celui de sortie du système stéréo du véhicule.

③ Commutateur de sélection LPF (filtre passage-bas)/hpf (filtre passage-haut)

Basculez les réglages en fonction du haut-parleur connecté.

Lorsque le haut-parleur d'extrêmes graves est connecté :

Sélectionnez LPF. Cela supprime les fréquences élevées et émet à basse fréquence.

Lorsque le haut-parleur pleine gamme est connecté :

Sélectionnez HPF ou OFF. HPF supprime les basses fréquences et émet à haute fréquence. OFF émet la gamme de fréquences complète.

4 Commande FREQ (fréquence de coupure)

La fréquence de coupure pouvant être sélectionnée est de 40 Hz à 500 Hz si le commutateur de sélection LPF/HPF est réglé sur LPF ou HPF.

5 Commutateur INPUT SELECT (sélection de l'entrée)

Sélectionnez 2CH pour l'entrée deux canaux et 4CH pour l'entrée quatre canaux.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission des sons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est cependant rétablie une fois le volume de l'appareil central baissé.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représente le réglage de gain NORMAL.

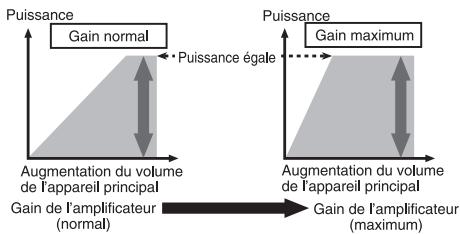

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

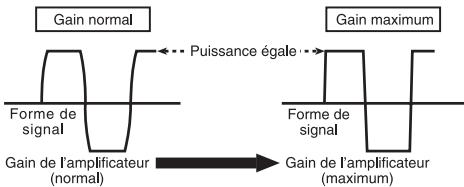

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

Connexion des appareils

Schéma de connexion

① Fil de batterie rouge spécial RD-223 (vendu séparation) Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive () de la batterie. ② Fil de terre (noir) RD-223 (vendu séparation) Connectez sur un endroit métallique propre, non recouvert de peinture. ③ Système stéréo de véhicule avec jacks de sortie RCA (vendu séparation) ④ Sortie externe Si une seule prise d'entrée est utilisée, ne connectez rien au jack d'entrée RCA B. ⑤ Fil de connexion avec prises RCA (vendu séparément) ⑥ Jack de sortie RCA ⑦ Jack d'entrée RCA A

⑧ Jack d'entrée RCA B ⑨ Amplificateur avec jacks d'entrée RCA (vendu séparation) 10 Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 24, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs. ⑪ Fusible (40 A) 12 Fil de la télécommande du système (vendu séparation) Connectez la borne mâle du fil à la borne de la télécommande du système stéreo du véhicule. La borne femelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du véhicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage. ⑬ Fusible (30A)× 2 14 Rondelle 15 Face arrière 16 Face avant

Remarque

Le commutateur INPUT SELECT (sélection de l'entrée) doit être réglé. Pour plus de détails, reportez-vous à la page 18, Réglage de l'appareil.

Attention

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protégé le câblage, enroulez les sections en contact avec des pièces en métal dans du ruban adhésif. - Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

• Ne raccourcisez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne cablez jamais le câble négatif du haut-parleur directement à la masse.
• Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12V c.c.), l'amplificateur reste sous tension que le système stéreo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.

Diagramme A - Correct Branchement en pont de 4 Ω

Diagramme B - Branchement incorrect en pont de 2 Ω

L'impédance des haut-parleurs est de 4 maximum, veuillez vérifier soigneusement. Une connexion incorrecte de l'amplificateur peut entraîner des anomalies de fonctionnement ou des blessures liées aux brûlures occasionnées par la surchauffe.

Pour le mode ponté d'un amplificateur deux canaux avec une charge de 4 câblez deux haut-parleurs de 8 en parallèle, gauche et droit (schéma A) ou utilisez un haut-parleur de 4 Pour les autres amplificateurs, veuillez respecter le schéma de connexion des sorties de haut-parleurs pour le pontage indiqué à l'arrière : deux haut-parleurs de 8 en parallèle pour une charge de 4 ou un seul haut-parleur de 4 par canal. Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils présenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 ou de 4 à 8 pour les connexions pontées deux canaux et autres.

Haut-parleur d'extrême graves

Canal du haut-par-leur	Alimentation
Sortie quatre canaux	Entrée nominale: 75 W min.
Sortie deux canaux	Entrée nominale: 200 W min.
Sortie A du haut-par-leur trois canaux	Entrée nominale: 75 W min.
Sortie B du haut-par-leur trois canaux	Entrée nominale: 200 W min.

Haut-parleur autre que le haut-parleur d'extremes graves

Canal du haut-par-leur	Alimentation
Sortie quatre canaux	Entrée max.: 150 W min.
Sortie deux canaux	Entrée max.: 400 W min.
Sortie A du haut-par-leur trois canaux	Entrée max.: 150 W min.
Sortie B du haut-par-leur trois canaux	Entrée max.: 400 W min.

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être quatre canaux, trois canaux (stéréo et mono) ou deux canaux (stéréo ou mono). Connectez les fils des haut-parleurs en fonction du mode et des illustrations ci-dessous.

Sortie quatre canaux ① Gauche ② Droite

③ Sortie A du haut-parleur ④ Sortie B du haut-parleur

Sortie trois canaux

Gauche Droite Sortie A du haut-parleur Sortie B du haut-parleur (mono)

Sortie deux canaux (stéréo)

Haut-parleur (gauche) Haut-parleur (droit)

Connexion des appareils

Sortie deux canaux (mono) ① Haut-parleur (mono)

Connexions lors de l'utilisation du jack d'entrée RCA

Connectez le jack de sortie RCA du système stéreo du véhicule et le jack d'entrée RCA de l'amplificateur.

• Le jack de sortie RCA de cet appareil émet le signal généré par le jack A d'entrée RCA.

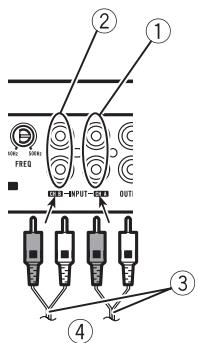

Sortie quatre/trois canaux

• Faites glisser le commutateur INPUT SELECT (sélection de l'entrée) en position 4CH.

Jack d'entrée RCA A Jack d'entrée RCA B Fils de connexion avec prises RCA (vendus séparément) Depuis le système stéreo du véhicule (sortie RCA)

Si une seule prise d'entrée est utilisée (lorsque le système stéreo du véhicule ne dispose que d'une seule sortie (sortie RCA), par exemple), connectez la prise sur le jack d'entrée RCA A (plutôt que sur le jack d'entrée RCA B).

Sortie deux canaux (stéréo)/(mono)

• Faites glisser le commutateur INPUT SELECT (sélection de l'entrée) en position 2CH.

Jack d'entrée RCA A

Connexion des appareils

Pour la sortie deux canaux, connectez les prises RCA au jack d'entrée RCA A.

② Fil de connexion avec prises RCA (vendu séparément) ③ Depuis le système stéréo du véhicule (sortie RCA)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du véhicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni, avec cordon RCA.

Système stéreo du véhicule Sortie des haut-parleurs Rouge: ⊕ droit Noir: droit Noir: gauche Blanc: gauche Fil d'entrée des haut-parleurs avec cordon RCA

Vers le jack d'entrée RCA de cet appareil

Remarque

• Si les fils des haut-parleurs avec cordon RCA d'un appareil central sont connectés à cet amplificateur, l'amplificateur se met automatiquement en service lorsque l'appareil central est mis en service. Lorsque l'appareil central est mis hors service, l'amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains appareils.

centraux. Dans ce cas, utilisez le fil d'une télécommande du système (vendu séparément). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l'appareil central et tous les amplificateurs via le fil de la télécommande du système.

• Connectez le fil de la télécommande du système lorsque vous souhaitez mettre le système stéréo du véhicule sous tension, et non l'amplificateur.
• Cet amplificateur sélectionne automatiquement un mode de signal d'entrée entre le niveau RCA et le niveau de haut-parleur en détectant un signal d'entrée.

Connexion de la borne d'alimentation

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive (⊕) de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

Attention

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

1 Positionnez le fil de la batterie du compartiment du moteur jusqu'à l'intérieur du véhicule.

Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive () de la batterie.

Connexion des appareils

① Borne positive () ② Compartiment du moteur ③ Intérieur du véhicule ④ Fusible (30 A) × 2 ⑤ Insérez la rondelle en caoutchouc du joint torique dans la carrosserie du véhicule. (6) Percez un trou de 14 mm dans la carrosserie du véhicule.

3 Fixez les cosses aux extrémités des fils. cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosse Fil de la batterie Fil de terre

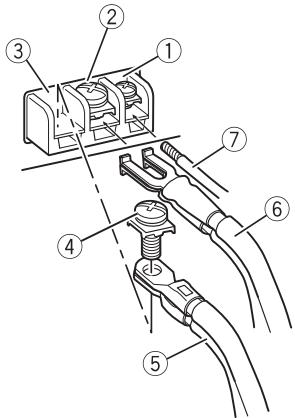

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la télécommande du système ② Borne de terre ③ Borne d'alimentation ④ Vis de la borne ⑤ Fil de la batterie ⑥ Fil de terre ⑦ Fil de la télécommande du système

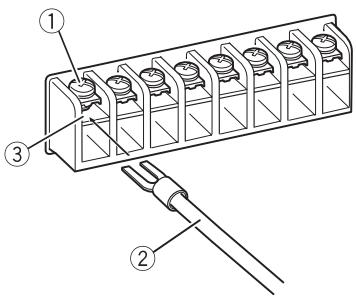

Connexion des bornes de sortie des haut-parleurs

1 Mettez l'extrémité des fils des haut-parleurs à nu à l'aide d'une pince coupante ou d'un cutter sur environ 10 mm et torsadez.

2 Fixez les cosses aux extrémités des fils des haut-parleurs. Cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosse Fil du haut-parleur

Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

Vis de la borne Fils des haut-parleurs Bornes de sortie des haut-parleurs

Attention

• N'utilisez pas de pièces non autorisées car il peut en résulter des dysfonctionnements.
• N'installez pas cet appareil là où:

— il peut interférer avec l'utilisation du véhicule. — il peut blesser un passager en cas d'arrêt soudain du véhicule.

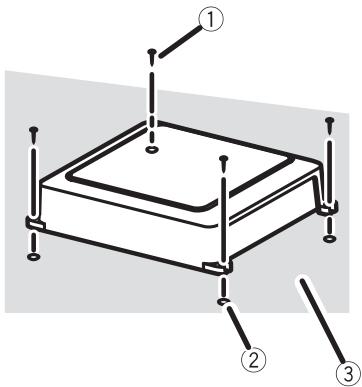

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n’entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie.
• Placez les câbles à l'écart de toutes les parties mobiles, telles que le levier de vitesse et les rails des sièges.
• Lorsque vous percez pour installer l'amplificateur, vérifiez toujours qu'il n'y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifiez les points suivants lors de l'installation :

Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte. - Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
• L'emplacement d'installation optimal varie en fonction du modèle de véhicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4 mm × 18 mm) dans les trous pour vis et appuyez sur les vis à l'aide d'un tournevis de manière à ce qu'une empreinte de l'emplacement des trous d'installation soit créée.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

Vis autotaraudeuses (4 mm × 18 mm) (2) Percez un trou de 2,5 mm de diamètre. Tapis de sol ou chassiné

Caractéristiques techniques

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse Pôle négatif

Consommation électrique 25A 4Ω en alimentation en continu)

Courant extrait en moyenne 7,9 A (4 Ω pour quatre canaux)

10,5 A (4 Ω pour deux canaux)

10,7 A (2 Ω pour quatre canaux)

Fusible 40 A x 1

Dimensions (L× H× P) 245×56×200mm

Poids 2,2 kg

(fils de câblage non inclus)

Puissance de sortie maximale 150W× 4(4) / 400W× 2 (4Ω)

Puissance de sortie continue 75 W × 4 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz, ≤ 1 % DHT) 200 W × 2 (à 14,4 V, 4 Ω PONTÉ, 1 kHz, ≤ 1 % DHT) 100 W × 4 (à 14,4 V, 2 Ω, 1 kHz, ≤ 1 % DHT)

Impédance de charge 4Ω (2Ω à 8Ω acceptable) (Connexion pontée: 4Ω à 8Ω acceptable)

Réponse en fréquence 10 Hz à 35 kHz (+0 dB, -3 dB)

Rapport signal/bruit 95 dB (réseau IHF-A)

Distorsion 0,06% (10 W, 1 kHz)

Séparation 67 dB (1 kHz) 60 dB (100 Hz à 10 kHz)

Filtre passe-bas: Fréquence de coupure 40 Hz à 500 Hz

Pente de coupure : -12 dB/octave

Filtre passe-haut: Fréquence de coupure 40 Hz à 500 Hz

Pente de coupure : -12 dB/octave

Commande de gain: RCA 200 mV à 6,5 V Haut-parleur 0,8 V à 10 V

Niveau d'entrée maximal/impédance: RCA 6,5 V/22 kΩ Haut-parleur 10 V/22 kΩ

Caracteristiques CEA2006

Puissance de sortie 75 W RMS × 4 canaux (a) 14,4V,4 Ω et ≤ 1% THD + N) 200 W RMS × 2 canaux (a) 14,4 V,4 Ω PONTÉ et ≤ 1% THD+N) 100 W RMS × 4 canaux (a) 14,4 V,2 Ω et ≤ 1% THD+N

Rapport S/B 77 dB(A) (référence: 1 W sur 4 Ω)

Remarques

• Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
• Le courant extrait moyen correspond quasi­vement au courant maximal extrait par cet appareil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Enregistrez votre produit au

Voir la page "Visitez notre site Web"

Publié par Pioneer Corporation. Copyright

© 2009 par Pioneer Corporation. Tous

droits réservés.

Imprimé en Chine

Imprimé en Chine
