GM-A3602 - Amplificador de coche PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia de audio
Características técnicas principales	2 canales, potencia de 360W (180W por canal a 4 ohmios)
Alimentación eléctrica	Alimentación 12V DC
Dimensiones aproximadas	320 x 230 x 50 mm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de los sistemas de audio de coche
Tensión	12V
Potencia	360W máximo, 180W RMS por canal a 4 ohmios
Funciones principales	Amplificación de audio, filtrado de frecuencias, ajuste de ganancia
Mantenimiento y limpieza	Limpieza regular con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles en el fabricante
Seguridad	Protección contra cortocircuitos, sobrecalentamiento y sobrecarga
Información general útil	Instalación recomendada por un profesional para un rendimiento óptimo

Preguntas frecuentes - GM-A3602 PIONEER

¿Cómo instalar el Pioneer GM-A3602?

Para instalar el Pioneer GM-A3602, comience desconectando la batería de su vehículo. Conecte los cables de alimentación y de masa del amplificador a los terminales correspondientes. Luego, conecte las entradas RCA a su autoradio. Finalmente, vuelva a conectar la batería y pruebe el sistema.

¿Por qué no se enciende mi amplificador?

Verifique que el cableado de alimentación esté correctamente conectado y que el fusible no esté quemado. Asegúrese también de que el amplificador esté correctamente conectado al autoradio y que la señal esté activa.

¿Cómo ajustar el nivel de ganancia en el Pioneer GM-A3602?

El nivel de ganancia se puede ajustar utilizando el potenciómetro ubicado en el panel frontal del amplificador. Gírelo lentamente en el sentido de las agujas del reloj para aumentar la ganancia o en sentido contrario para disminuirla.

¿Cuál es la potencia máxima de salida del GM-A3602?

El Pioneer GM-A3602 tiene una potencia máxima de salida de 360 vatios, con una potencia nominal de 2 x 90 vatios a 4 ohmios.

Mi amplificador se sobrecalienta, ¿qué debo hacer?

Asegúrese de que el amplificador esté correctamente ventilado y que no esté obstruido por objetos. Verifique también que la impedancia de los altavoces sea compatible con el amplificador.

¿Puedo usar el GM-A3602 con altavoces de diferentes impedancias?

Sí, pero es importante respetar las especificaciones de impedancia del amplificador para evitar dañar el equipo. Consulte el manual para las configuraciones de impedancia recomendadas.

¿Cómo conectar un subwoofer al GM-A3602?

Para conectar un subwoofer, utilice los terminales de salida apropiados del amplificador. Asegúrese de respetar la impedancia del subwoofer para evitar daños. También ajuste los ajustes de frecuencia para optimizar el sonido.

¿Qué tipo de cableado se recomienda para el GM-A3602?

Se recomienda utilizar un cableado de 8 AWG para la alimentación y la masa, y un cableado de 16 AWG para las conexiones de altavoces para garantizar el mejor rendimiento.

¿Cómo resolver las interferencias sonoras?

Las interferencias pueden ser causadas por un cableado incorrecto. Asegúrese de que los cables RCA no estén cerca de los cables de alimentación. También puede intentar usar un filtro de masa.

MANUAL DE USUARIO GM-A3602 PIONEER

AMPLIFICADOR DE POTENCIA DE DOS CANALES PUENTEABLE

Gracias por haber adquirido este producto PIONEER

Lea con detenimiento este manual antes deutilizar el producto por primera vez para quecouldarleelmejorousopossible.Esmuyimportanteque leaycumpla con la informacionque aparece bajo los mensajes de ADVER-

TENCIA y PRECAUCION de este manual.

Una vez leido, guarde el manual en un lugar seguro y a mano para poder consultarlo en el futuro.

Si deseña deshacerse de este producto, no lo mezcble con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogidadistinctopara los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los Estados miembrós de la UE, en Suiza y Noruega peuvent devolver Gratisamente sus productos electrónicos usados en los centres de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los País que no se hanmentionado en el párrafo anterior,pongase encontacto con las autoridades locales a fin deconocer el método de eliminación correcto. Al actuar suguiendo estas instrucciones, seasegurará de que el producto eliminado se someta a los procesos de tratimiento, recuperación y reciclaje necessarios, evitando de este modo efectos potencialmente negativos en elentorno y la salute humana.

Visit nuestro sitio Web

Visitenos en lasuma de direccion: http://www.pioneer.es

• Registre su producto. Los datos de su comprar permaneceran ARCHIVados para que pueda consultar esta informacion en caso de reclamar a la compania de seguros por perdida o robo.
• En是我国的Web ofrecemos la información másrecente acerca de PIONEER CORPORATION.

En caso de problemas con el dispositivo

En caso de que este producto no funciona cor-rectamente,contacte con su distribuidor o con el serviceo专业技术o oficial Pioneer mas pro-ximo a su domicilio.

Antes de conectar/installar el amplificador

ADVERTENCIA

• Se recomienda el uso de un cable de batería rojo especial y uno de toma a tierra RD-223, disponibles por分开. Conecte el cable de la batería directamente al terminal positivo y el cable de toma a tierra a la carrocería del automóvil.
  -Esta unidad es para vehículos con una bateria de 12V y connexion a tierra negativa. Antes de instalarla en una caravana, un camión o un autobús, compruebe el voltaje de la bateria.

• Siempre conecte primero el cable a tierra cuando instale esta unidad. Dicho cable debe estar connectado adecuadamente a las partes metálicas de la carrocería del automóvil. El cable a tierra del amplificador de esta unidad debe connectarse al automóvil por separado usingo tornillos differsentes. Si el tornillo para el cable a tierra se afloja o se cae, pueda provoc incendios, humo o averías.

• Utilice siempre un fusible de la corriente nominal indicada. El uso de un fusible inadequado podra provocacularmente y humano, daños personales y materiales, lesiones e incluso quemaduras.

• Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la bateria vendido por分开 o el fusible del amplificador. Determine y SOLUTIONE el problema y afterwards reemplaza el fusible por lo que decharacteristicas identicas.
• El amplificador debe instalarse en una superficie plana. Instalarlo en una superficie que no sea plana o con protuberancias pueda resultar en un funcionalement defectuoso.
• Cuando instale el amplificador, no deje que ninguna pieza o tornillo extra que de atrapada entre el amplificador y el automóvil. De lo contrario, pueda producirse un fallo en su funciona.
• No permitted that this area is used for the purpose of the study.
• No permit to be used for other purposes.
• No permit to be used for other purposes.
• No permit to be used for other purposes.
• Ante cualquier anomalía, la fuente de alimentación del amplíficator se desconecta para evitar averías en el equipo. Si this occurre, desconnecte el sistemas y compruebe las conexiones de la fuente de alimentación y del altovoz. Si no consigues determinar el problema, contacte con su distribuidor.
• Desconecte siempre primero el terminal negativo de la bateria para evaporar riesgos de descarga electrica o un cortocircuito durante la instalacion.
• No intente desarmar ni modificar estaunidad, de lo contrario, podería provocar un incendio, una descarga electrico u otros fallos en elFuncimiento.

PRECAUCION

• Mantenga siempre el volumen lo suficientemente bajo como para poder escharar los sonidos que provienen del exterior.
• El uso prolongado del estéreo del vehúculo,msteadas el motor permanece inactivo o enmarcha al ralentí pueda agotar la batería.

Acerca de la función de protección

Este produit incluye una función de protección. Si el produit detecta alguna anomalía, seactivan las siguientes unidades para proteger el producto y la salute de los altavoces.

• El indicator de encendido se desconectará y el amplíficator se apagará en las situaciones indicadas a continuación.

Si se encuentran cortocircuitados el terminal de salute del altovoz y el cable del altovoz.
Si se aplica un voltaje CC al terminal de salida del altevoz.

• El amplificador reducirá la potencia de salute siurrenta la temperatura en el interior del amplificador. Si la temperaturaurrenta demasiado, se desconectará el indicator de encendido y se apagaré el amplificador.

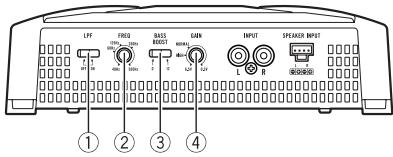

Que es cadacosa

GM-A5602

Partedelantera

Parte triturera

GM-A3602

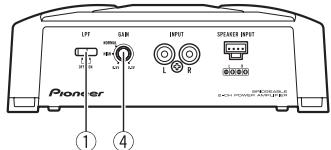

Partedelantera

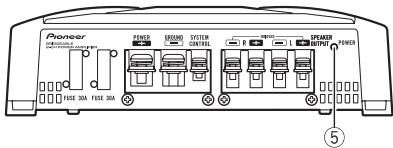

Partetrasera

Paraaabstarelinterruptor,isi es precisoutilice undestornilladorcedebezaplana.

① Interruptor del LPF (filtro de paso bajo)

Cambia los ajustes según el altovoz conec-tado.

• Cuando el altovoz de subgraves está conectado:

Selección ON.Esta.option elimina las Frequencias altas y reproduce las bajas.

• Cuando el altavoz de toda la gama está conectado:

Selección ORF. OFF genera toda la gama de Frequencias.

② Control FREQ (frecuencia de corte)

La Frequencia de corte que se pueda selec-. cionar es de 40Hz a 500Hz si el commut-. tador de seleccion LPF está en ON.

③ Interruptor del BASS BOOST (control de nivel de intensificacion de graves)

Se pueda selectionar el nivel de intensificacion de graves entre 0 dB, 6dB y 12 dB.

④ Control de GAIN (ganancia)

Si la salute vigue siendo bajo, incluso al subir el volumen del estéreo del vehístico, posición los controlles en un nivel más bajo. Si se escucha cierta distorsión al subir el volumen del vehístico, posición这些东西 controlles en un nivel superior.

• Para el uso con un estéreo de vehístico provisto de RCA (salida estándar de 500mV ), posiciónse en NORMAL. Para el uso con un estéreo de vehístico Pioneer provisto de RCA, con una calidad maximala de 4 V o superior, ajuste el nivel para que coincida con la calidad de estéreo del vehístico.
• Para el uso con un estéreo de vehúculo provisto de RCA con calidad de 4 V, posiciónse en HIGH.
• Si se oye ruido excessivo cuando se usesan los terminales de entrada de altovoz, gireel control de ganancia a un nivel superiore.

⑤ Indicador de encendido

El indicator de encendido se ilumina para indicar que está activado (ON).

Configuración correcta de la ganancia

• Función de protección incluida paraatarposiblesfallos enla unidad y/o altavocedesdebido auna salidaexcesiva,aluso indebido o a una conexión inadecuada.

Configuración de launidad

• Al reproducir sonidos demasiado altos, etc., esta funciona interrupme la reproduccion duranteunossegundos como unafuncion normal,yretoma la reproduccion cuando se baja el volumen de la unidad principal.
• Una Interruption en la calidad del sonido puede indicar un ajuste incorrecto del control de ganancia. Para garantizar una reproduccion continua cuando el volumen de la unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salute maxima del preamplificador (pre-out), deforma que el volumen permanzeza sin Cambios y le permita controlar la calidad excessiva.
• Una vez corregido el volumen y los ajustes de ganancia, el sonido de la unidad aun se interrupme cada cierto tiempo. De presentarse esta situacion, contacte con el service Tecnico oficial Pioneer más cercano a su domicilio.

Control de ganancia de esta unidad

LaImagenanteriormuestraunajuste de gananciaNORMAL.

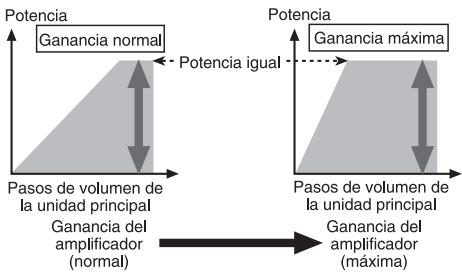

Relación entre ganancia del amplificador y corriente de calidad de la unidad principal

Si la ganancia del amplificador se augmente Incorrectamente,sole incrementará la distorsión, con un ligero augento de la potencia.

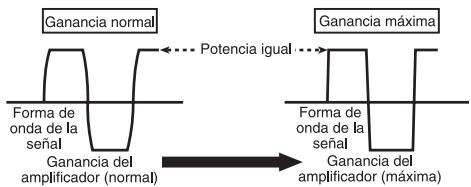

Forma de onda de la seals en la reproduccion con el volumen alto utilizingo el control de ganancia del amplificador

Si la forma de onda de la senal se distorsiona debido a una calidad demasiado alta, incluso si se AUGNTA la ganancia del amplificador, la potencia de salute solo se modificara ligeramente.

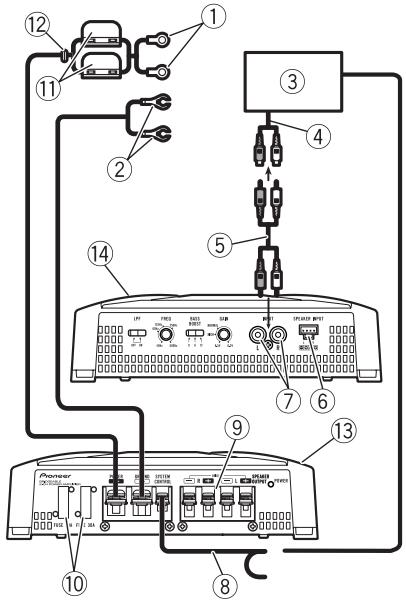

Diagrama de connexion

① Cable de bateria rojo especial

RD-223 (se vende por separado)

Tras completar el resto de conexiones del amplificador, finalmente connecte el terminal del cable de la bateria del amplificador al terminal positivo de la bateria.

② Cable de puesta a tierra (negro)

RD-223 (se vende por separado)

Conecte a la carrocería metálica o chasis.

③ Estéreo del vehúculo con tomas de salute RCA (se venden porSeparated)
(4) Salida externa
⑤ Conexión de cable con connectores de terminal RCA (se venden por separado)
⑥ Terminal de entrada de altavoces (utilice el connector adjunto)

Consulte lasuma seccion para instrucciones sobre la conexión del altovoz. Consulte Conexiones al utiliser el cable de entrada del altovoz en la página 43.

⑦ Toma de entrada RCA
Cable de control a distancia del sistema (se vende por分开)

Conecte el terminal macho de este cable al terminal del control a distancia del sistemas en el estereo del vehiculo. El terminal hembra se pueda conectar al terminal del control de relé de la antenna del automóvil. Si el estereo del vehiculo no dispone de un terminal para el control a distancia del sistemas, conecte el terminal macho al terminal de potencia a工程技术 de la llave de encendido.

(9) Terminales de salute del altovoz
Consulte lasuma seccion para instrucciones sobre la conexión del altovoz. Consulte Conexiones alutilizar el cable de entrada del altovoz en la página 43.
Fusible 30A× 2 (GM-A5602) / 25A× 1 (GM-A3602)
1 Fusible (30A)× 2
⑫ Ojal
13 Partetrasera
14 Partedelantera

Antes de conectar el amplificador

ADVERTENCIA

• Asegure el cableado con pinzas para cables o cinta adhesiva. Para proteger el cableado, envuelva con cinta adhesiva las partes que estén en contacto con piezas metálicas.
• Nunca corte el aislamento de la fuente de alimentación para suministrar energia其中之一iros equipos. La capacité de corriente del cable es limitada.

PRECAUCION

• Nunca acorte ningún cable, ya que el circuito de protección podía no funciona correctamente.
• Nunca conecte el cable negativo de los altavoces directamente a tierra.
• Nunca empalme los cables negativos de varrios altavoces.

Conexión de las unidades

• Si el cable de control a distancia del sistemas del amplificador está conectado a un terminal de potencia a工程技术 de la llave de encendido (12 V cc), el amplificador permanecerá activo tanto si el estéreo del vehúculo está apagado como encendido, lo que pueda agotar la batería si el motor permanece inactivo o en marcha al ralentí.
• Instale y pase el cable de la batería (adquirido porSeparated) lo más lejos possible de los cables del altovoz.

Instale y pase el cable de la bateria (adquirido por分开), junto con el cable de puesta a tierra, los cables del altovoz y el amplificador lo más lejos possible de la antenna, del cable de la antenna y del sintonizador.

Acerca del modo en puente

Diagrama A - Correcto
Moto de connexion enpuete de 4Ω

Diagrama B - Incorrecto
Modo de connexión en puente de 2 Ω

• No instale o utilise este amplificador coniectando altevoces de 4 (o inferior) en paralelo para lograr un modo en puente con una carga de 2 (o inferior) (diagrama B).

El efectuar una unión en puente inadeuda pueda causar daños en el amplificador, humo y sobrecalentimiento. La superficie del amplificador también puede calentarse y occasionar quemaduras menos.

Para instalar o utiliser debidamente un modo en puente y lograr una energia de 4 , conecte dos altavoces de 8 en paralelo, izquierdo y derecho (diagrama A) o utilise un unico altovoz de 4

Consulte también el manual de instrucciones de los altavoces para Obtener información sobre el procedimiento correcto de conexión.

• Para cadaquier otra consulta, contacte con el distribuidor oficial de Pioneer o diríjase al service de atencion al cliente.

Acerca de una asignación adequada del altovoz

Asegúrese de que los altavoces cumplen con los siguientes estándares; en caso contrario, existe cierto riesgo de incendio, humano y otros daños. La impedancia del altovo es de 2 a 8 en la connexion de estéreo, o de 4 a 8 en la connexion monoaural y en另一边 connexion de puente.

Altavoz de subgraves

Canal del altovoz	Potencia
Salida de dos cana-les	Entrada nominal: Min. 150 W (GM-A5602) Mín. 60 W (GM-A3602)
Salida de un canal	Entrada nominal: Min. 450 W (GM-A5602) Mín. 180 W (GM-A3602)

Apartedelaltavozde subgraves

Canal del altovoz	Potencia
Salida de dos cana-les	Entrada MAX: Min. 300 W (GM-A5602) Mín. 120 W (GM-A3602)
Salida de un canal	Entrada MAX: Mín. 900 W (GM-A5602) Mín. 400 W (GM-A3602)

Conexión de altavoces

El modo de salute de los altavoces pueda ser de dos canales (estéreo) o de un canal (mono). Conecte los connectores del altovoz para ajustarse al modo según las ilustracionesmostatadas abajo.

Salida de dos canales (estereo)

① Altavoz (izquierdo)
② Altavoz (derecho)

Salida de un canal

① Altavoz (monoaural)

Conexiones al utiliser el cable de entrada del altovoz

Conecte los cables de salute de los altavoces del equipo estéreo del vehúculo al amplificador mediante el cable de entrada del altovoz sumi-nistrado.

• No connecte la entrada RCA ni la entrada del altovoz al mesmo tiempo.

① Estéreo del vehúculo
② Salida del altovoz
③ Blanco/negro: Izquierdo
④ Blanco: izquierda ⊕
⑤ Gris/negro: Derecho Θ
⑥ Gris: Derecho
⑦ Conector de entrada del altovoz A terminal de entrada del altovoz de esta unidad.

Nota

Si se conectan los cables del altovoz de una unidad principal a este amplificador, el amplificador seactivara automatically alconectar la unidad principal. Cuando se desconnecte la unidad principal, el amplificador se apagará automatically.Estafunciencuede no functionar conalgunas unidades principales.De presentarse esta situacion,utilice un cable de controla distancia delsystema(se vende por分开ado).Si se conectan various amplificadores a la vez,conecte la unidad principal y todos los amplificadores através del cable de controla distancia del systema.

Conexión del terminal de potencia

Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223 (disponibles por分开ado). Conectarle cable de la batería directamente al terminal positivo y el cable de toma a tierra a la carrocería del automóvil.

Conexión de las unidades

ADVERTENCIA

Si el cable de la batería no está correctamente fjado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentimiento, funciona defectuoso y daños, incluyendo pequeñas quemaduras.

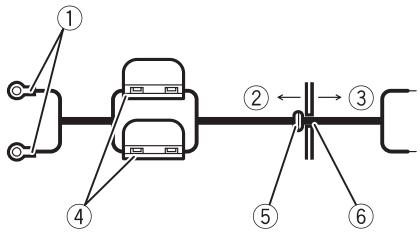

1 Pase el cable de la bateria desde el compartmento del motor hasta el interior del vehiculo.

• Al hacer un agujero para el paso del cable en la carrocería del vehúculo y tener un cable de bateria por el,onga cuidado de no cortocircuiter ar cable dañándolo con cantos afilados o las rebabas del agujero.

Tras completar el resto de conexiones del amplificador, finalmente connecte el terminal del cable de la batería del amplificador al terminal positivo de la batería.

① Terminalpositivo
② Compartimento del motor
③ Interior del vehiculo
④ Fusible (30 A) × 2
⑤ Inserte el ojal elástico de la junta tórica en la carrocería.
⑥ Perfore un agujero de 14 mm en la carocería del vehúculo.

2 Introduzca el cable de la bateria, el de puesta a tierra y el del control a distancia del sistema.

3 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fjar las lengüetas a los cables.

① Lengueta (se vende por separado)
② Cable de batería
③ Cable de puesta a tierra

4 Conecte los cables al terminal.

Fije los cables firmamente utilizing los tornillos para terminales.

① Terminal de control a distancia del sistema
② Terminal de puesta a tierra
③ Terminal de potencia
④ Tornillos para terminales
⑤ Cable de bateria
⑥ Cable de puesta a tierra
⑦ Cable de control a distancia del sistemas

Conexión de los terminales de salute del altovoz

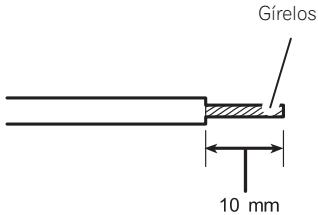

1 Utilice un cortealambres o un cuter para pelar los extremos de los cables de los altavoces aproximadamente 10mm y trence el cable.

2 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fazer las lengüetas a los cables.

① Lengueta (se vende por分开)
② Cable del altovoz

3 Conecte los cables del altovoz a los terminales de salute del altovoz.

Fije los cables del altovozfirmamenteutilizando los tornillos para terminales.

① Tornillos para terminales
② Cables del altovoz
③ Terminales de salute del altovoz

Antes de instalar el amplificador

ADVERTENCIA

• Para garantizar una instalación correcta, utilise las piezas facultadas del modo indicado. El uso de otheras piezas differsente a las facultadas, pueda darar las partes internas del amplificador o aflojarse hacer que este se apague.
  No instalar en:

— Lugaresdonedepuedelesionaral conductoro a los pasajeros en caso de detener el vehiculo de repente.
— Lugaresdonedupeada interferirconla conducion,comoesla zona situada enfrente del asiento del conductor.

• Coloque tornillos de rosca cortante de talmania que el extremo del tornillo no toque ningún cable. Esto es muy importante para evaporar que los cables terminen cortándose por la vibración del vehúculo, lo que podía occasionar un incendio.
• Asegúrese de que los cables no queden atrapados en el mecanismo de deslizamente de los asientos o toquen las piernas de los pasajeros en unvehicleo ya que this podría producir un cortocircuito.
• Cuando realize un agujero para instalar el amplificador, asegúrese siempre de que no haya ninguna pieza detrás del panel y proteja todos los cables y equipos importantes (p. ej. lineas de freno/combustible, cableado electrico) para evaporar daños.

PRECAUCION

• Para garantizar una disipacion termica adecuada del amplificador, asegurese de lo siguiente durante la instalacion:

— Deje suficiente espacio sobre el amplificador para que la ventilacion sea adecuada.
No cubra el amplificador con una alfombra o moqueta.

• La funciona de proteccionuedeactivarse para proteger el amplificador contra un sobrecalentimientodeferido a la instalacion enlugaresdonde no se pueda disipar suficiente calor,el

uso continuo bajo conditiones de volumen alto, etc. En tales casos, el amplificador reduce la potencia de salute o se apaga hasta que se ha enfriado hasta alcanzar la temperatura designada.

• Coloque todos los cables alejados de lugares calientes, como cerca de la calidad del calefactor.
• El lugar idoneo para la instalacion differe según el modelo del vehúculo. Fije el amplífador a un lugar lo suficientemente rígido.
• Compruebe todas las conexiones y sistemas antes de la instalación final.
• Después de instalar el amplificador, confirmé que la ruea de repuesto, las tomas yDEMAS herramentas能把n retirarse fácilmente.

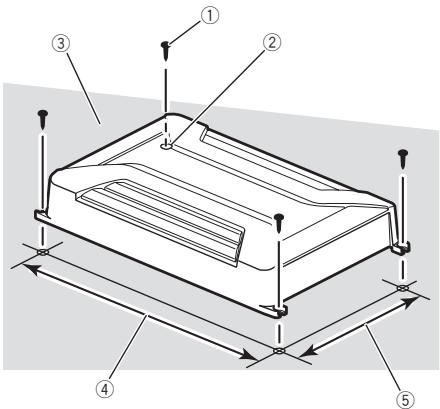

Ejempio de instalacion en la alfombra o chasis

1 Coloque el amplificador en el lugar de instalacion deseado.

Inserte los tornillos de rosca cortante facili-dos (4mm× 18mm) en los orificios correspondiente y apriételos con un destornillador de manera que deben unamarcaonde se vayan a perforar los orificios de instalacion.

2 Perfore agujeros de 2,5 mm de diametro en las marcas, sobre la alfombra o directamente en el chasis.

3 Instale el amplificador utilizing los tornillos con rosca cortante fácilados (4mm× 18mm)

① Tornillos de rosca cortante (4 mm × 18 mm)
(2) Perfore un agujero de 2,5 mm de diametro
③ Moqueta o chasis del automóvil
④ Distancia entre agujero y agujero: 338 mm (GM-A5602) / 228 mm (GM-A3602)
⑤ Distancia entre agujero y agujero: 196 mm (GM-A5602) / 161 mm (GM-A3602)

Información adicional

Especificaciones

GM-A5602

Fuente de alimentacion ....14,4V cc (10,8Va 15,1 V permisible)

Sistema de derivacion a tierra

Consumo actual 36A (a potencia continua, 4

Consumo de corriente promedio

9,5 A (4 Ω para dos canales)

15,5 A (4 Ω para un canal)

Fusible 30 A x 2

Dimensiones (An × Al × Pr)

348mm×60mm× 215mm

Peso 2,3 kg (conectores para cableado no incluidos)

Potencia de salute maxima

300W× 2(4) / 450W× 2

(2) / 900W TOTAL (PUENTE)

Potencia de salute continua

150W×2(a14,4V,4Ω

20 Hz A 20 kHz, ≤ 1,0% THD

+N)

450W× 1 a 14,4V,4

PUENTE 1 kHz, ≤ 1,0% THD

+N)

225W× 2 a14,4V,2Ω

1 kHz, ≤ 1,0% THD+N)

Impedancia de energia 4Ω (2Ω a 8Ω permisibles)

Respuesta de Frequencia .... 10 Hz a 70 kHz (+0 dB,

-3dB)

Relación de senal a ruido ...96 dB (red IEC-A)

Distorsión 0,05% (10 W, 1 kHz)

Filtro de paso bajo:

Frecuencia de corte ....40 Hz a 500 Hz

Pendiente de corte .12 dB/ocf

Intensificacion de graves:

Frecuencia 50 Hz

Nivel 0 dB/6 dB/12 dB

Control de ganancia:

RCA 0,3Va6,5V

Nivel de entrada máximo / impedancia:

RCA 6,5V/22kΩ

Altavoz 26 V/16 kΩ

GM-A3602

Fuente de alimentacion ....14,4V cc (10,8Va 15,1 V permisible)

Sistema de derivacion a tierra

Tipnegativo

Consumo actual 14,5A (a potencia continua, 4

Consumo de corriente promedio

4A (4Ω para dos canales)

6,5 A (4Ω para un canal)

Fusible 25A×1

Dimensiones (An × Al × Pr)

238mm× 60mm×

180mm

Peso 1,4 kg (conectores para cableado no inclusos)

Potencia de salute maxima

120W×2(4Ω)/200W×2

(2) / 400W TOTAL (PUENTE)

Potencia de salute continua

60W×2(a14,4V,4Ω

Impedancia de energia 4Ω (2Ω a 8Ω permisibles)

Respuesta de fecuencia .... 10 Hz a 70 Hz (+0 dB, -3 dB)

Relación de senal a ruido ...95 dB (red IEC-A)

Distorsión 0,05% (10 W, 1 kHz)

Filtro de paso bajo:

Frecuencia de corte.....80 Hz

Pendiente de corte.....-12 dB/ocf

Control de ganancia:

RCA 0,3Va6,5V

Altavoz 3,0Va26V

Nivel de entrada máximo / impedancia:

RCA 6,5V/22kΩ

Altavoz 26 V/16 kΩ

Notas

Las specifications y el Diseño está susjetos a modificaciones sin previo aviso.

• El consumo medio de corriente se aproxima al consumo de corriente máximo de estaunities cuando recibe una seals de audio. Utilice este valor cuandoonga que trabajo con la corriente total consumida por various amplificadores de potencia.

BRUG 1 kHz, ≤ 1,0% THD +N)

BRUG 1 kHz, ≤ 1,0% THD +N)

90 W × 2 (bij 14,4 V, 2 Ω, 1 kHz, ≤ 1,0% THD+N)

Visite www.pioneer.es (o www.pioneer.eu) para registrar su producto.
