BEDIENUNGSANLEITUNG GM-A3602 PIONEER

BRÜCKBARER ZWEI-KANAL-LEISTUNGSVER-STÄRKER

SCHAKELBARE 2-KANAALSVERSTERKER

ДБУХКАHAJIьНБИ YСИЛNTЕЛБ MOЦHOCТС BO3MOЖHOCTbI MOCTOBOFO BKJIQUECHNЯ

GM-A5602

GM-A3602

Vielen Dank, dass Sie sich für diese PIONEER-Produkt entschieden haben

Bitte lessen Sie diese Anleitung vor der Verwendung these Products zur Gewährleistung seiner ordnungsgemänen Verwendung durch. Lesen und befolgen Sie darauf insbesondere die Hinweise WARNING und VORSICHT. Bewahren Sie die Anleitung zur zukünftigen Bezugnahme sicher und griffbereit auf.

Mischen Sie这点es Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produktkaufen).

In den Ländern, die hier nicht aufgeführrt sind, wenden Sie sich hinsichtlich der zu beachten-den Entsorgungsweiseitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführ ist, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Unsere Website

Besuchen Sie uns auf folgender Website: http://www.pioneer.de

• Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für ihre Versicherung bereitstellen können.
• Auf unserer Website finden Sie die jeweils neuesten Informationen der PIONEER CORPORATION.

Im Problemfall

Sollethises Produkt nicht ordnungsgemäß Funktionieren, wenden Sie sichitte an ihren Handler oder an die nachstgelegene Pioneer-Kundendienstelle.

Vor dem Anschluss bzw. der Installation des Verständerkers

WARNING

Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223, als Sonderzubehör erhältlich, wird empfohlen. Schlieben Sie das Batteriekabel direkt am positiven Pol der Autobatterie und das Erdungskabel an der Fahrzeugkarosserie an.
- Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Wohnmobil, Lkw oder Bus muss die Batteriespannung überprüft werden.

• Stellen Sie beim Installieren these Geräts sicher, dass das Erdungskabel zuerst angeschlossen wird. Das Erdungskabel muss sicher mit metallenen Karosserieteilen verbunden werden. Das Erdungskabel these Geräts muss mit anderen Schrauben getrennt am Fahrzeug angeschlossen werden. Sollte sich die Schraube des Erdungskabels lockern oder hereausfallen, kann dies einen Brand auslösen bzw. Rauch oder andere Fehlfunktionen verursachen.
• Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauch-bildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben.
• Prüfen Sie die Anschlüsse der Spanningsversorgung und der Laufsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollen. Identifiziieren und beheben Sie die Ursache des Problems und tauschen Sie dann die Sicherung durch eine identische bzw. gleichwertige aus.
• Installieren Sie den Veränderer immer auf einer ebenen Fläche. Installieren Sie den Veränderer nicht auf einer gekrummtten Fläche oder einer Fläche mit Erhebungen. Andernfalls konnten Funktionstörungen auftreten.
• Verhinder Sie beim Installieren des Verträkers, dass Teile wie zum Beispiel lose Schrauben zwischen dem Verträker und dem Fahrzeug eingeschlossen werden. Andernfalls können Funktionstörungen auftreten.
• Dieses GeratarfndichtmitFlüssigkeitenin Kontaktkommen.DieskonnteelenStromschlagverursachen.DerKontaktmitFlüssigkeitenkanndarüberhinauseaBeschädigungdesesGerats,RauchbildungundÜberhitzungzurFolgehaben.Zudemkonnte sich dieOberfläche des Verstärkersund derangeschlossenenLautsprechererhitzenund dadurchleichteVerbrennungenverursachen.
• Bei Auftreten einer Funktionstörung wird die Spannungsversorgung des Verständers unterbrochen, um eine Beeinträchtigung des Gerä

tebetriebs zu verhindern. Schalten Sie in thisem Fall das System aus und überprüfen Sie die Anschlüsse der Spanningsversorgung und der Laufsprecher. Wenden Sie sich an ihren Handler, falls Sie die Fehlerursache nicht identifizieren können.

• Trennen Sie stets zuerst die Verbindung des negativen Pols der Batterie, um jeder Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden.
  Versuchen Sie nicht,这意味着 Gerät in seine Einzelteile zu zerlegen oder zu verändern, da dies zu Brand, Stromschlag oder anderen Störungen führen kann.

VORSICHT

• Wahlen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusauch deutlich wahrnehmen können.
  Die langere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann zur Entleerung der Fahrzeugbatterie führen.

Zur Schutzfunktion

Dieses Produkt verfügbar über eine Schutzfunktion. Wenn these Produkt einen anormalen Zustand erkennt, werden die folgenden Funktionen ausgelost, um das Produkt und den Laufsprecherausgang zu schätzen.

Die Betriebsanzeige erlischt und der Verträker schaltet sich unter den nachfolgend beschriebenen Bedingungen aus.

• Wenn sich die Lautsprecherausgangsklemme und das Lautsprecherkabel kurzschlieben.

• Wenn an die Laufsprecherausgangsklemme eine Gleichspannung angelegt wird.

• Wenn sich die Temperatur im Inneren des Verstärkers erhöht, reduziert er seine Ausgangs-leistung. Wird die Temperatur zu hoch, erlischt die Betriebsanzeige und der Verstärker schaltet sich aus.

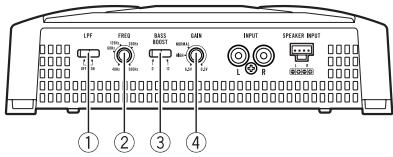

Die einzelnen Teile

GM-A5602
Frontseite

Rückseite
GM-A3602

Frontseite

Rückseite

Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden.

① LPF-Schalter (Tiefpassfilter)

Schalten Sie die Einstellungen je nach angeschlossen Lautsprecher um.

• Wenn ein Subwoofer angeschlossen ist: Wahlen Sie ON. Dadurch wird die Hochtonausgabe verhindert und es werden nur Basstone ausgegeben.
• Wenn ein Vollbereichslautsprecher ange-schlossen ist:

Wahlen Sie OFF. Mit OFF werden alle

Töne des gesamten Tonfrequenzbereichs ausgegeben.

② FREQ-Regler (Trennfrequency)

Wenn der LPF-Ausbwahregler auf ON gesetzt ist, kann für die Trennfrequency ein Wert zwischen 40 Hz und 500 Hz ausgewählten werden.

③ BASS BOOST-Schalter (Steuerung des Bassverständkungspegels)

Sie können einen der verfügbaren Bassverstärkungspegel wahren: 0 dB, 6 dB oder 12 dB.

④ GAIN-Steuerung (Verständlung)

Wenn der Ausgabepegel niedrig bleibt, auch wenn der Lautstärkepegel der Kfz-Stereoanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen hohenen Pegel.

• Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500mV ) ist die Position NORMAL zu wahren. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder higher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an.
• Bei einer Kfz-Stereoanlage mit Cinch-Anschluss mit einer Ausgabe von 4V ist die Position HIGH zu wahren.
• Wenn bei der Verwendung der Laufsprechereingänge zu vielse Storgeräusche zu vernehmen sind, erhöhen Sie die Verstärkungssteuerung.

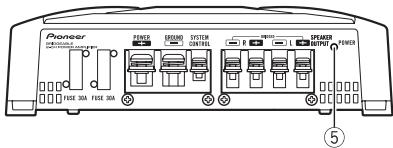

⑤ Betriebsanzeige

Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr.

Bedarfsgerechtes Einstellen der Verständlung

Die integrierte Schutzfunktion verhinderte eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund eines zu hohen Ausgabegegels, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse.
- Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts reduziert wird.
- Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungsregler hinweisen. Zur Gewährleistung einer kontinuierlichen Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts stellen Sie die Verstärkungsreglung des Verstärkers auf einen geeigneten Pegel für den maximalen Preout-Ausgabepegel des Hauptgeräts ein, sodass die Lautstärke beibehalten werden und ein zu hoher Ausgabepegel kontrolliert werden kann.
- Trotz richtiger Lautstärke- und Verständungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe des Geräts. In dieser Fall sollen den Sie sich an eine autorisierte Pioneer-Kundendienstelle in Ihrer Höhe wenden.

Verständkungsreglung für diesen Gerät

Die obige Abbildung zeigt die Verständungs-einstellung NORMAL.

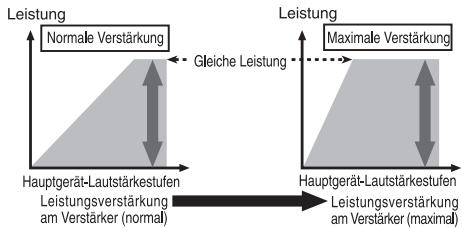

Beziehung zwischen der Verständigung durch den Verständner und der Ausgangsleistung des Hauptgeräts

Das unsachgemäß Erhöhen der Verständlung durch den Veränder resultiert einfach in mehr Verzerrungen bei geringer Leistungssteigerung.

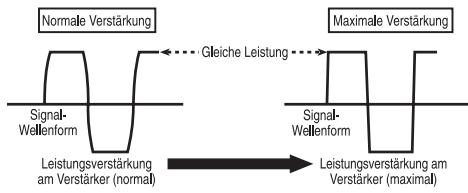

Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel unter Verwendung der Verständungsreglung des Verständkers

Wenn die Signalwellenform aufgrund einer hohen Ausgabe verzerrt ist, ändert sich selbst beim Erhöhen der Verständlung des Verständkers die Ausgabeleistung nur gingefugig.

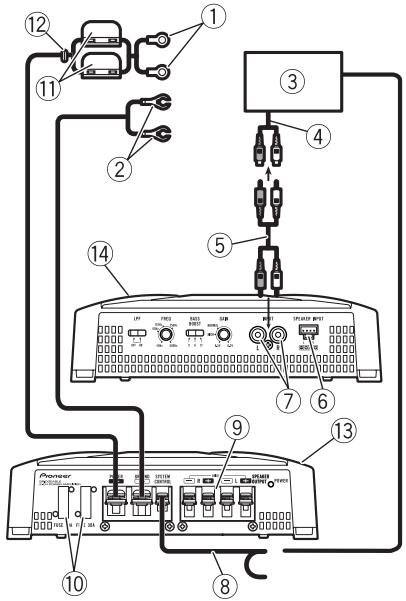

Anschlussschema

① Kabel der roten Spezialbatterie RD-223 (als Sonderzubehör erhältlich) Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schreiben Sie die Batteriekabelklemme des Verstärkers am positiven Pol ⊕ der Batterie an.
② Erdungskabel (schwarz) RD-223 (als Sonderzubehör erhältlich) Verbinden Sie das Erdungskabel mit einem Metallkorper oder -gehäuse.
③ Kfz-Stereoanlage mit Cinch-Ausgangen (als Sonderzubehör erhältlich)
④ Externer Ausgang
⑤ Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich)
⑥ Lautsprechereingangsklemme (den beiliegenden Verbinder verwenden) Anweisungen zum Anschlieben des Lautsprechers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 55.
⑦ Cinch-Eingang

Kabel der Systemfernbedienung (als Sonderzubehör erhältlich) Verbinden Sie den Klemmenstecker these Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage. Die Klemmenbuchse kann mit der Automatikantenenrelais-Steuerklemme verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über die Zündung mit der Stromklemme.
9 Lautsprecherausgangsklemmen Anweisungen zum Anschlieben des Lautspechersfinden Sie im nachfolgenden Abschnitt. Siehe Anschluse bei Verwendung des Lautsperechereingangskabels auf Seite 55.
Sicherung 30A× 2 (GM-A5602) / 25A× 1 (GM-A3602)
① Sicherung (30A)× 2
Durchführungsdichtung
13 Ruckseite
14 Frontseite

Vor dem Anschluss des Verständerkers

WARNING

• Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Kabel sollenn Sie Kabelabschnittte, die mit Metalteilen in Berührung kommt, mit Klebeband umwickeln.
• Durchtrennen Sie niemals die Isolierung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Das Kabel hat eine begrenzte Stromkapazität.

VORSICHT

• Kürzen Sie die Kabel nicht, da dies eine Funktionstörung der Schutzschaltung zur Folge haben kann.
  Verdrahen Sie das negative Laufsprecherkabel niemals direkt mit der Erde.
• Schlieben Sie niemals die negativen Kabel mehrerer Laatsprecher zusammen.

AnschlieBen der Geräte

• Wenn das Systemfernbedienungskabel des Verstärkers über die Zündung (12 V Gleichspannung) mit der Stromklemme verbunden wird, bleibt der Verstärker unabhängig davon, ob die Kfz-Stereoanlage ein- oder ausgeschelt ist, mit der Zündung eingeschaltet. Dies kann bei ausgeschalteten oder im Leerlauf befindlichen Motor zu einer Entleuerung der Fahrzeugbatterie führen.
  Installieren und verlegen Sie das separat erhaltliche Batteriekabel möglichstweit von den Lautsprecherkabeln entfernt.

Installieren und verlegen Sie das separat erhaltliche Batteriekabel, das Erdungskabel, die Lautsprecherkabel und den Veränderer möglichstweit von der Antenne, vom Antennenkabel und vom Tuner entfernt.

Zum Überbrückungsmodus

Diagramm A - Richtig
4-Ω-Überbrückungsmodus

Diagramm B - Falsch
2-Überbrückungsmodus

• Installieren oder verwenden Sie diesen Verstärker nicht mittels einer parallelen Verkabelung von Laufsprechern mit 4 (oder niedriger), um einen Überbrückungsmodus von 2 (oder niedriger) zu erzielen (Diagramm B).

Bei einer unsachgemäßen Brückung kann der Verstärker beschädigt werden, Rauch bilden oder sich überhitzen. Die Oberfläche des Verstärkers konnte sich ebenfalls erhitzen und bei einer Berührung leichte Verbrennungen verursachen.

Um einen Überbrückungsmodus korrekt ein-zurichten oder zu verwenden und eine Last von 4 zu erzielen, müssen zwei 8-Ω-Laut

sprecher parallel verkabelt werden mit linkem und rechten Pol (Diagramm A) oder es muss alternative ein einzelnner 4-Ω-Lautsprecher verwendet werden.

Entnehmen Sie weitere Informationen zur wichtigen Anschlussweise der Laufsprecher-Bedienungsanleitung.

• Wenden Sie sich bei weiteren Fragen an ihren örtlichen Pioneer-Händler oder den Kundendienst.

Zur geeigneten Laufsprecherspezifikation

Stellen Sie sichere, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls besteht ein Risiko von Feuer, Rauchentwicklung oder Beschädigung. Die

Lautsprecherimpedanz beträgt 2 bis 8 für Stereoanschluss bzw. 4 bis 8 für Monound andere Brückenanschluss.

Subwoofer

Laufsprecherkanal	Strom
Zweikanal-Ausgang	Eingangsnennleistung: Min. 150 W (GM-A5602) Min. 60 W (GM-A3602)
1-Kanal-Ausgang	Eingangsnennleistung: Min. 450 W (GM-A5602) Min. 180 W (GM-A3602)

Anderer Lautsprecher als Subwoofer

Laufsprecherkanal	Strom
Zweikanal-Ausgang	Max. Eingangsleistung: Min. 300 W (GM-A5602) Min. 120 W (GM-A3602)
1-Kanal-Ausgang	Max. Eingangsleistung: Min. 900 W (GM-A5602) Min. 400 W (GM-A3602)

Anschlieben der Laufsprecher

Der Lautspracherausgangsmodus kann auf 2-Kanal (Stereo) oder 1-Kanal (Mono) eingestellt werden. Schließen Sie die Lautspracherkabel je nach Modus und in Übereinstimmung mit den nachstehend gezeugten Anschlusssschemata an.

Zweikanal-Ausgang (Stereo)

① Lautsprecher (Links)
② Lautsprecher (Rechts)

1-Kanal-Ausgang

① Subwoofer (Mono)

Anschlüsse bei Verwendung des Laufsprechereingangskabels

Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte

Lautsprechereingangskabel mit dem Veränderer.

Schlieben Sie nicht gleichzeitig den Cinch-Eingang und den Lautsprechereingang an.

① Kfz-Stereoanlage
② Lautsprecherausgang
③ Weiβ/Schwarz: Links Θ
④ Weiβ: Links ⊕
⑤ Grau/Schwarz: Rechts Θ
⑥ Grau: Rechts
⑦ Anschlussstecker des Lautsprechereingangs Zur Lautsprechereingangsklemme这点es Gerats.

Hinweis

Wenn Lautsprechereingangskabel vom Hauptgerät an diesen Verstärker angeschlossen werden, schaltet sich der Verstärker automatisch ein, wenn das Hauptgerät eingeschaltet wird. Wenn das Hauptgerät ausgeschaltet wird, schaltet sich auch der Verstärker automatisch aus. Diese Option Funktioniert bei einigen Hauptgeräten eventuell nicht. Verwenden Sie in dieser Fall ein Systemfernbedienungskabel (als Sonderzubehör erhältlich). Wenn mehrere Verstärker gleichzeitig angeschlossen werden sollen, verbinden Sie das Hauptgerät und alle Verstärker über das Kabel der Systemfernbedienung.

Anschlieben der Stromklemme

Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (als Sonderzubehör erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol ⊕ der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.

WARNING

Wenn das Batteriekabel nicht sicher mit Hilfe der Klemmenschrauben an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Verletzungen, u. a. von leichten Verbrennungen.

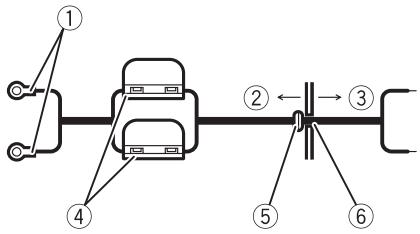

1 Führn Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere.

• Wenn in die Fahrzeugkarosserie ein Kabel-durchgangsloch gebohr und ein Kabel hindurchgefuhrt wird, muss sichergestellt werden, dass das Kabel aufgrund einer Beschädigung durch scharfe Kanten oder Grate des Loches nicht kurzgeschlossen wird.

Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol der Batterie an.

① Positiver Pol ⊕
② Motorraum
③ Fahrzeuginnenraum
④ Sicherung (30A)× 2
⑤ Führer Sie die O-Ring-Gummidichtung in die Karosserie ein.
⑥ Bohren Sie ein 14-mm-Loch in die Karosserie.

2 Verdrillen Sie das Batterie-, das Erdungs- und das Systemfernbedienungskabel.

3 Bringen Sie Kabelschuhe an den Kabel-enden an.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh (als Sonderzubehör erhältlich)
② Batteriekabel
③ Erdungskabel

4 SchlieBen Sie die Kabel an die Klemmen an.

Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

① Klemme der Systemfernbedienung
② Erdungsklemme

Anschlieben der Geräte

③ Stromklemme
④ Klemmenschrauben
⑤ Batteriekabel
⑥ Erdungskabel
⑦ Kabel der Systemfernbedienung

Anschlieben der Laufsprecherausgangsklemmen

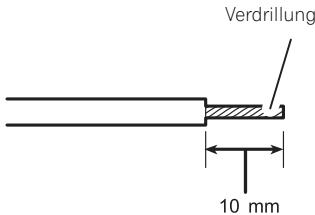

1 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10mm der Enden des Laufsprecherkabels freizulegen und verd Drillien Sie dann die Drahte.

2 Bringen Sie Kabelschuhe an den Kabelenden an.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh (als Sonderzubehör erhältlich)
② Lautsprecherkabel

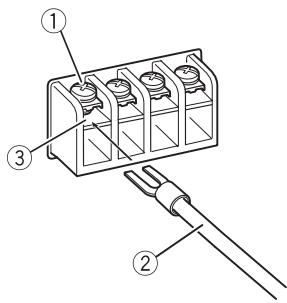

3 Schlieben Sie die Lautspracherkabel an die Lautspracherausgangsklemmen an.

Befestigen Sie die Lautsprecherkabel sichernit Hilfe der Klemmenschrauben.

① Klemmenschrauben
② Lautsprecherkabel
③ Lautsprecherausgangsklemen

Vor der Installation des Verständerkers

WARNING

Um eine ordnungsgemäß Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, konnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann.
- Nehmen Sie keine Installation an folgenden Stellen vor:

Stellen, an denen der Fahrer oder die Bei/ Mitfahrer bei einem plottlichen Halt des Fahrzeugs verletzt werden konnten.
Stellen, an denen das Gerät den Fahrer behindern konne, z.B. auf dem Boden vor dem Fahrersitz.

• Bringen Sie Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Dies ist wichtig, um das Durchtrennen von Kabeln durch Vibrationen des Fahrzeugs zu verhindern, da dies in einem Brand resultieren können.
• Stellen Sie sicher, dass Kabel nicht in den Gleitmechanismus der Sitze geraten oder die Beine einer sich im Fahrzeug befindlichen Person berühren, da anderenfalls die Gefahr eines Kurzschlusses besteht.
• Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass keine Teile hinter dem Blech liegen und alle Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/ Bremsleitung, Verkabelung) vor einer Beschädigung geschlossen sind.

VORSICHT

Um eine ordnungsgemäß Wärmeableitung für den Veränder zu gewährleisten, ist bei der Installation auf Folgenden zu achten:

Sorgen Sie für ausreichend Freiraum über dem Veränder, um eine ordnungsgemäß Luftung zu gewährleisten.

— Decken Sie den Veränder nicht mit einer Bodenmatte oder einem Teppich ab.

Die Schutzfunktion aktiviert sich möglicherweise, um den Verstärker vor Überhitzung zu schützen, welche aufgrund einer Installation an Orten mit unzureichender Wärmeabfuhr oder bei fortwahrender Verwendung mit einem hohen Pegel etc. auftreten kann. In this sem Fall verringert der Verstärker seine Ausgangsleistung oder schaltet sich aus und bleibt so lange ausgeschaltet, bis er auf eine festgelegte Temperatur abgekühlt ist.
- Bringen Sie die Kabel in großmöglicher Entfernung von Stellen an, die sich erhitzen, wie z. B. die Heizungsöffnung.
- Der Beste Installationsort ist vom jeweiligen Fahrzeugmodell abhängig. Bringen Sie den Verträker sich an einer ausreichend steifen Stelle an.
- Überprüfen Sie vor der endgültigen Installation alle Anschlüsse und Systeme.
- Nach der Installation des Verständrakers ist sicherzustellen, dass Ersatzrad, Wagenaher und Werkzeuge problemlos entnommen werden können.

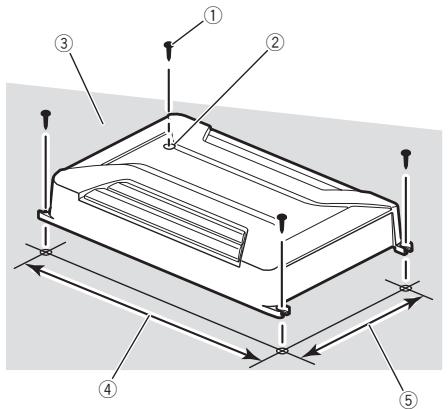

Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie

1 Platzieren Sie den Veränder am gewünschten Installationsort.

Stecken Sie die mitgelieferten Blechschrauben (4mm× 18mm) in die Schraubenlocher und drücken Sie mit einem Schraubendreher auf sie, um die Position der Montagelöcher zu markieren.
2 Bohren Sie an den markierten Stellen Locher mit einem Durchmesser von 2,5 mm entweder durch den Teppich oder direkt durch die Karosserie.

3 Bringen Sie den Verstärker mithilfe der mitgelieferten Blechschauben (4 mm × 18 mm) an.

① Blechschrauben (4mm× 18mm)
② Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm.
③ Fußmatte oder Karosserie
④ Abstand Loch-zu-Loch: 338 mm (GM-A5602) / 228 mm (GM-A3602)
⑤ Abstand Loch-zu-Loch: 196 mm (GM-A5602) / 161 mm (GM-A3602)

Zusätzliche Informationen

Technische Daten

GM-A5602

Stromversorgung 14,4 V Gleichspannung (To-leranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Stromaufnahme 36 A (bei kontinuierlicher Versorgung 4

Durchschnittliche Stromaufnahme 9,5 A (4 Ω für zwei Kanäle) 15,5 A (4 Ω für einen Kanal)

Sicherung 30A x 2

Gewicht 2,3 kg (Kabel für die Verka-belung nicht inbegriffen)

Max. Ausgangsleistung 300 W × 2 (4Ω) / 450 W × 2 (2Ω) / 900 W GESAMT (BRÜCKE)

Dauerausgangsleistung ...... 150W× 2 (bei 14,4V,4Ω, 20 Hz bis 20 kHz, ≤ 1.0% THD+N)

450W×1 (bei 14,4V,4Ω)
GEBRÜCKT 1 kHz, ≤ 1,0%
THD+N)

225 W × 2 (bei 14,4 V, 2 Ω, 1 kHz, ≤ 1,0% THD+N)

Lastimpedanz 4Ω (2Ω bis 8Ω zulässig)

Frequenzgang 10 Hz bis 70 Hz (+0 dB, -3 dB)

Signal-Rauschabstand 96dB (IEC-A-Netz)

Verzerrung 0,05% (10 W, 1 kHz)

Tiefpassfilter: Trennfrequency 40 Hz bis 500 Hz Trennsteilheit -12 dB/Okt.

Bassverständlung:
Frequenz 50 Hz
Pegel 0 dB/6 dB/12 dB

Verstärkungsregelung: Cinch .0,3 V bis 6,5 V Laufsprecher .3,0 V bis 26 V

Maximaler Eingangsgepel / Impedanz: Cinch 6,5 V/22 kΩ Laufsprecher 26 V/16 kΩ

GM-A3602

Stromversorgung 14,4 V Gleichspannung (To-leranz 10,8 V bis 15,1 V)

Erdungssystem Negative

Stromaufnahme 14,5A (bei kontinuierlicher Versorgung 4

Durchschnittliche Stromaufnahme 4A (4Ω für zwei Kanäle) 6,5A (4Ω für einen Kanal)

Sicherung 25A x 1

Abmessungen (B× H× T) 238× 60× 180mm

Gewicht 1,4 kg (Kabel für die Verka-belung nicht inbegriffen)

Max. Ausgangsleistung 120W x 2 (4Ω) / 200W x 2 (2Ω) / 400 W GESAMT (BRÜCKE)

Dauerausgangsleistung ... 60W× 2 (bei 14,4V,4Ω, 20 Hz bis 20 kHz, ≤ 1,0% THD+N)

180 W × 1 (bei 14,4 V, 4 Ω)
GEBRÜCKT 1 kHz, ≤ 1,0 %
THD + N)

90 W × 2 (bei 14,4 V, 2 Ω, 1 kHz, ≤ 1,0 % THD + N)

Lastimpedanz 4Ω (2Ω bis 8Ω zulässig)

Frequenzgang 10 Hz bis 70 Hz (+0 dB, -3 dB)

Signal-Rauschabstand 95 dB (IEC-A-Netz)

Verzerrung 0,05% (10 W, 1 kHz)

Tiefpassfilter: Trennfluenz 80 Hz Trennsteilheit -12 dB/Okt.

Verstärkungsregelung: Cinch .0,3 V bis 6,5 V Laufsprecher .3,0 V bis 26 V

Maximaler Eingangsgepel / Impedanz: Cinch 6,5 V/22 kΩ Lautsprecher .26 V/16 kΩ

Hinweise

• Änderungen der technischen Daten und des Designs vorbehalten.

Die durchschnittliche Stromaufnahme entspricht nahezu der maximalen Stromaufnahme these Geräts bei Eingabe eines Audiosignals. Verwenden Sie diesen Wert zum Ermitteln der Gesamtstromaufnahme mehrerer Leistungsverträger.

Gewicht 2,3 kg (kabels nicht inbegrepen)

Maximaal uitgangsvermogen 300W× 2(4) / 450W× 2 (2) / 900W TOTAAL (BRUG)

Gewicht 1,4 kg (kabels nicht inbegrepen)

Maximaal uitgangsvermogen 120W× 2(4) / 200W× 2 (2) / 400W TOTAAL (BRUG)

Zum Registrieren Ihrds Produktes besuchen Sieitte www.pioneer.de (oder www.pioneer.eu) .
