GEBRUIKSAANWIJZING GM-A3602 PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product

Lees deze handleiding voordat u het product in gebruik neemt zodate u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand ligende plaat s zodate u hem indien nodig altijd kut raadplegen.

Deponeer dit product nicht bij het gewone huishoudelijk afval wonneur u het wilt verwijdenen. Er bestaat een speciala wettelijk voergeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en derecycling van gebruekte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoort bestemde verzamelplaatsen inleveren. Als u een soortgelijk lately product koopt,kest u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bezoek once website

Hier vindt u once site: http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op once website vindt u de staat informatie over PIONEER CORPORATION.

Bij problemen

Als dit product Niet maar behoren functioneert,\ kunt u contact opnemen met uw leverancier of het dichtstbijzijnde erkende Pioneer- servicecentrum.

Vóró u de versterker aansluit of installeert

WAARSCHUWING

• Aanbevolen worden gebruik te makev van de speciale rode accu-en aardkabels RD-223 die afzonderlijk verwrijjgbaar+zijn. Sluit de accukabelrechtstreeks op de positieve pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het voltage van de accu controleren.

• Let er bij installmentie van dit toestel op dat de aardkabel eerst worden aangesloten. Zorg ervoor dat de aardkabel correct is aangesloten op metalen onderdelen van de carrosserie. De aardkabel van dit toestel moet afzonderlijk en met aparte schroeven met het voertuig worden verbonden. Als de schroef van de aardkabel losraakt, können brand, rook en defecten ontstaan.

• Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.

• Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluitingen van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en verrang de zekeringervolgens door een neue, gelijkwaardige zekering.
• Installeer de versterker algijd op een vlak oppervlak. Installeer de versterker Niet op een oppervlak dat Niet effen is of uitsteeksels heeft odomat dat tot storing kan leiden.
• Let er bij het installereren van de versterker op dat er geen onderdelen (zoals extra schroeven)CUSSEN het toestel en het voertuig ingeklemd raken.Dat kan storing verooorzaken.
  Zorg ervoor dat het toestel Niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken.

De behuizing van de versterker en de erop aangesloten luidsprekers hunnen ook hebert worden en lichte brandwonden veroorzaken.

• Bij een storing worden de stroomvoorziening maar de versterker afgesneden om schade te voorkomen. Schakel als dat gebeurt het systemeuien en controllerer de stroomvoorziening en de luidsprekeraansluitingen. Als u de oorzaak van het probleem Niet zich Aunt bepalen, neemt u contact op met uw leverancier.
• Ontkoppel altijd eerst de negatieve pool van de accu om een elektrische schok of kortslui-ting te voorkomen tijdens de installmentie.
• Probeer Niet het toestel uit elkaar te halen of te wijzigen. Daardoorkest u brand, een elektrische schok of andere storingen veroorzaken.

LET OP

Zet het volume nooit zo hoog dat u geluiden buiten het voertuig Niet meer+kunt horen.

• Langdurig gebruik van het audiosystem kan de accu uitputten wanner de motor is uitgeschakeld of stationair draait.

Informatie over de beveiligingsfunctie

Dit product is voorzien van een beveiligingsfunctie. Als het product een abnormale situatie detecteert, treden de volgende functies in werkung om het product en de luidsprekeruitgang te beschermen.

In de volgende situaties gaat het voedingslampje uit en wordt de versterker uitgeschakeld.
— Als er kortsluiting optreedt:tussen de luid-sprekeruitgang en de luidsprekerkabel.
- Als er gelijkspanning worden gezet op de luidsprekeruitgang.
- Het uitgangsvermögen van de versterker worden beperkt als de temperatuur in de versterker hoog oploopt. Als de temperatuur te hoog worden, dan gaat het voedingslampje uiten wordt de versterker uitgeschakeld.

Wat is wat

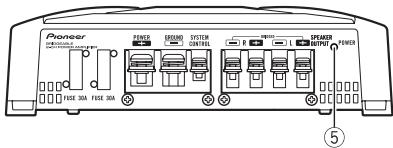

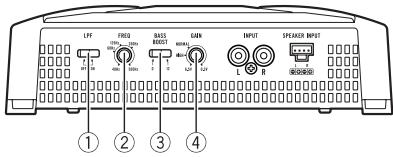

GM-A5602

Voorzijde

Achterzijde

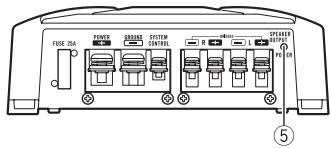

GM-A3602

Voorzijde

Achterzijde

Gebruik indien nods een platte schroeendraaier om de schakelaar te verzieten.

Selecteer de gewenste filter voor de aangesloten luidspreker.

• Indien een subwoofer is aangesloten: Selecteer ON. Deze filter houdt de hoge frequencies gegen en LAST de lage tonen door.
• Indien een luidspreker met vol bereik is aangesloten:

Selecteer OFF. Met OFF wordt het volledige frequentiebereik weergegeven.

② FREQ-regelknop (drempelfrequency)

Als de schakelaar LPF is ingesteld op ON, kurz u de drempelfrequentie instellen tussen 40Hz en 500Hz .

③ BASS BOOST-schakelaar (bedieningsschakelaar voor het bass boost-niveau)

U kunt het bass boost-niveau instellen op 0 dB, 6 dB en 12 dB.

④ GAIN-regelknoppen (versterkingsfactor)

Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknuppen lager. Als het geluid verrormd worden wonneer de autoradio luider worden gezet, zet u de regelknuppen hoger.

• Voor gebruik met een autoradiosysteme met RCA (standaarduitgang van 500mV ) stelt u de knoppen af op NORMAL. Voor gebruik met een Pioneer-autoradiosysteme met RCA en een maximale uittgangsspanning van 4V of hoger, stemt u het niveau af op de uittgang van de autoradio.
• Voor gebruik met een systemd met RCA met een uitgangsspanning van 4 V, stelt u deze af op HIGH.
• Als er te veel ruis klinkt wanner de luid-spekeringangen gebruikt worden, draait u de regelknuppen hoger.

⑤ Voedingslampje

Het voedingslampie brandt wanner de voeding is ingeschakeld (ON).

De versterkingsfactor correct instellen

• Een correcte instelling van de versterkingsfactor beschermt het toestel en/of de luidsprekers gegen storing door een te hooguitgangsniveau, onjuist gebruik of een verkeerde aansluiting.

Het toestel installeren

• Als het geluidsniveau enz. te hoog worden, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal worden waar doorgelaten wonneer het volume op het hoofdtosteel daalt.
• Onderbrekingen in de geluidsweergave kuren erop duiden dat de versterkingsfactor Niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor van de versterker aanpassen aan het maximale preoutuitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal worden voorkomen.
• Het kan geleuren dat het geluid toch worden afgeb broken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer.

De gain-regelknop op dit toestel

Op de afbeelding hierboven ziet u de instelling NORMAL.

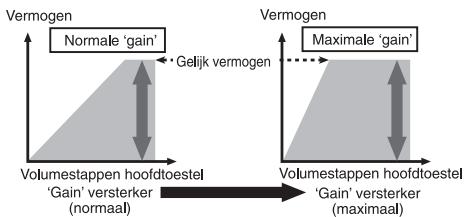

Verband:tussen de versterkingsfactor van de versterker en hetuitgangsvermogen van hethoofdtoestel

Een onjuiste verhoging van de versterkingsfactor van de versterker resulteert slechts inmeerervorming en weinig vermogenstoename.

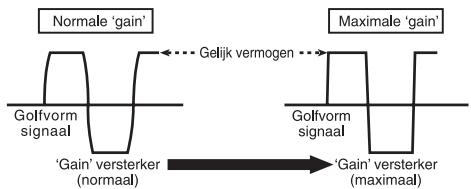

Golfvormig signaal bij hooguitgangsvolume metversterkingsregeling voor deversterker

Als de golfvorm van het signal waerd ver-. vormd door een hoge uitgang, verandert het uitgangsvermogen slechts gering, ook als de gain van de versterker wordt verhoogd.

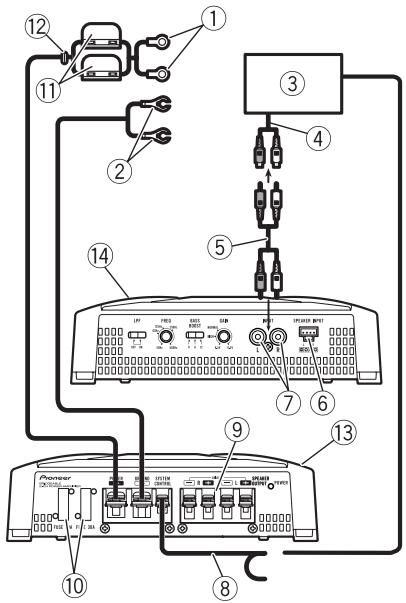

Aansluitschema

① Speciale rode accukabel

RD-223 (apart verkrijgbaar)

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accu-aansluitpunt op de versterker met de positieve occupool.

② Aardkabel (zwart)

RD-223 (apart verkrijgbaar)

Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.

③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
(4) External uitgang
⑤ Aansluitkabel met RCA-stekkers (apart ver-krijjgbaar)
⑥ Aansluiting luidsprekeringang (gebruik de meegeleverde connector)

Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 67.

⑦ RCA-ingang

Kabel van systeemafstandsbediening (apart verzrikijgbaar)

Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systemdafstandsbediening van de autoradio. Het rouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluiting voor de systemdafstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voedingsaansluiting.

⑨ Luidsprekeraansluitingen
Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangskabel op bladzijde 67.
10 Zekering 30A× 2 (GM-A5602) / 25A× 1 (GM-A3602)
⑪ Zekering (30A)× 2
⑫ Doorvoerring
13 Achterzijde
Voorzijde

Vóró u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Wikkel kabels die gegen metalen onderdelen liggen ter bescherming in met tape.
• Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

• U mag kabels nooit inkorten odomat daardoor storing kan optreden in het beveiligingscircuit.
• Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
  Voeg meerere negatieve luidsprekerkabels nooit samen.

De toestellen aansluiten

• Als de systemdafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijkstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wonneer de motor uit staat of stationair draait.
• Installeer de partir verkriijgbare accukabel zo ver möglichk van de luidsprekerkabels.
• Installeer de partir verkriijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zich voer möglichk van de antennene, de antenkabel en de tuner.

Informatie over debrugschakeling

Diagram A - Correct
4Ωbrugschakeling

Diagram B - Incorrect
2Ωbrugschakeling

• Installeer en gebruik de versterker Niet door luidsprekers met een nominale waarde van 4 (oflager) parallel aan te sluiten om een brugmodus van 2 (oflager) te realizeren (Diagram B).

Een onjuiste brugschakeling kan brand, rook en oververhitting verroorzaken. Ook kan de buitenkant van de versterker heet worden en bij aanraking lichte brandwonden verroorzaken. Om een brugmodus correct te installereren of te gebruiken en een belasting van 4 te realiseren, moet u twee 8 liquidsprekers parallel verbinden met links en rechts (Diagram A), of een enkele 4 liquidspreker gebruiken.

Lees ook de handleding van de luidsprekker voor informatie over de correcte aansluitwijze.

• Voor meer inlichtingen=kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.

Luidsprekerspecificaties

De gezebruekte luidsprekers要去en aan de vol-gende vereisten voldoen, anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 tot 8o voor een stereoansluiting, of 4o tot 8o voor mono of een andere brugschakeling.

Subwoofer

Luidsprekerkanaal	Vermogen
2-kanaalsuitgang	Nominale ingang: Min. 150 W (GM-A5602) Min. 60 W (GM-A3602)
1-kanaalsuitgang	Nominale ingang: Min. 450 W (GM-A5602) Min. 180 W (GM-A3602)

Andere dan de subwoofer

Luidsprekerkanaal	Vermogen
2-kanaalsuitgang	Maximale ingang: Min. 300 W (GM-A5602) Min. 120 W (GM-A3602)
1-kanaalsuitgang	Maximale ingang: Min. 900 W (GM-A5602) Min. 400 W (GM-A3602)

De luidsprekers aansluiten

De luidsprekeruitgang kan 2-kanaals (stereo) of 1-kanaals (mono) zijn. Sluit de luidsprekerdraden aan volgens het,aantal gekrukke kanalen en de afbeeldingen hieronder.

2-kanaalsuitgang (stereo)

① Luidspreker (links)
② Luidspreker (rechts)

1-kanaals output

① Luidspreker (mono)

Aansluiting via de luidsprekeringangskabel

Verbind met het bijgeleverde luidsprekerdraad de luidsprekeruitgang van de autoradio met de versterker.

• Verbind de RCA-ingang en de luidspekeringang Niet beiden tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Wit/zwart: links
④ Wit: links ⊕
⑤ Grijs/zwart:rechts
Grijs: rechts
⑦ Luidsprekeraansluiting

Aan te sluiten op de luidsprekeringangen van dit toestel.

Opmerking

Als het hoofdtoestel via luidsprekerdraad op de versterker is aangesloten, worden de versterker automatisch in- en uitgeschakeld wonneer het hoofdtoestel worden aan- en uitgezet. Deze functie werkt nicht in combinatie met sommige hoofdtoestellen. Gebruik in dat geval een systeemafstandsbedieningskapabel (afzonderlijk verkrijigbaar). Als meerdere versterkers synchroon worden aangesloten, verbindt u het hoofdtoestel en alle versterkers via de systeemafstandsbedieningskapabel.

De voedingsaansluiting verbinden

Aanbevolen worden gebruik te make n van de speciale rode accu- en aardkabels RD-223 (af-zonderlijk verkrijgbaar). Sluit de accukabelrechtstreeks aan op de positieve pool van de accu van het voertuig, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel Niet goed (met de aansluitschroeven) worden aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel Zoals lichte brandwonden.

1 Trek de accukabel vanuit het motor-compartment door maar het voertuiginterieur.

• Als u een doorvoeropening voor de kabel boort in de carrosserie, let dan op dat de kabel Niet beschadigd kan raken door de snijranden en geen kortsluiting kan make.

De toestellen aansluiten

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het accuaansluitpunt op de versterker met de positieve occupool.

① Positieve pool
② Motorcompartment
③ Voertuiginterieur
④ Zekering (30A)× 2
(5) Plaats de rubberen doorvoerring in de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, de aardkabel en de kabel van de systeemafstandsbediening.

3 Bevestig verbindingslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig op de kabels vast te zetten.

① Verbindingslip (los verkriijgbaar)
② Accukabel
③ Aardkabel

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluiting systeemafstandsbediening
② Aardaansluiting
③ Voedingsaansluiting
④ Aansluitschroeven
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systemdstandsbeding

De luidsprekeraansluitingen

1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidsprekerkabel. Leg ongeveer 10mm kabel bloot en verwlecht het uiteinde.

2 Bevestig verbindslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig op de kabels vast te zetten.

① Verbindingslip (los verkrijgbaar)
② Luidsprekerkabel

3 Sluit de luidsprekerkabels op de luid-sprekeruitgangen aan.

Schroef de luidsprekerkabels stevig vast.

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluitingen

Vóró u de versterker installeert

WAARSCHUWING

• Voor een correcte installmentatie要去 de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde{kunnen het binnenwerk van de versterker beschadigen of los raken en de versterker alle Dienst doen weigeren.
• Installer het toestel Niet:

opplaatsen waar de bestuurder of passagiers erdoor verwond hunraken wanneer het voertuig plotseling stopt.
opplaatsenaar het de bestuurderrakan hinderen,bijvoorbeeld op de vloer bij debestuurdersplaats.

• Plaats zichtappende schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk,ondat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken.
• Let erop dat de kabels Niet vast{kunnen komen te zitten in de stoelrails of een lichaamsdeel van een inzittende{kunnen raken. Dit kan kortsluitingveroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en belangrijke onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

LET OP

• Let tijdens de installment op de volgende punten om te zorgen dat de versterker voldoende warmte kan afgeven:

— Laat voldoende ventilatieruimte vrij boven de versterker.
Leg geen mat of ander materiaal over deversterker.

• De beveiligingsfunctie kan in werkung trenden om de versterker gegen oververhütting te beschemmen wanner hij worden gebruikt als er onvoldoende warmteafgiftinge is, bij langdurig gebruik met een hoog volume, e.d. In dat

geval worden het uitgangsvermogen van de versterker beperkt of worden hij uitgeschakeld tot de temperatuur voldoende gedaald is.

Leg kabels Niet opplaatsen die heet{kunnen worden, zoals zich bij de kachel.
- De optimale installmentielek verschilt van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.
- Controller alle aansluitingen en systemen voordat u de installmente voltooit.
- Controller, nadat u de versterker hebt geinstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zich.

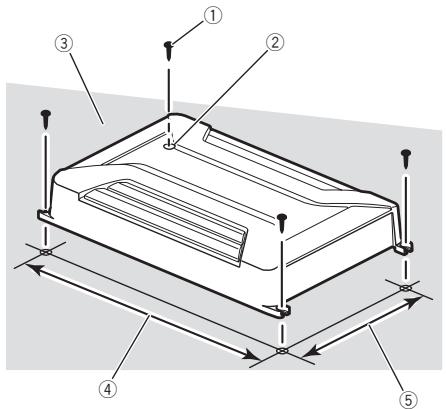

Voorbeeld van een installation op de vloermat of het chassis

1 Plaats de versterker op de gewenste installmentatieplaats.

Plaats de meegeleverde zelftappende schroeven (4mm× 18mm) in de schroefgaten en duw erop met een schroevendraaier zodat de punt een afdruk LAST op de plaats waar de boorgaten要去en+komen.

2 Boor op dezeplaatsen een gat met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.

3 Bevestig de versterker met de bijgeleverde zelftappende schroeven (4 mm x 18 mm).

① Zeltappende schroeven (4mm × 18mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis
④ Afstand van gat tot gat: 338 mm (GM-A5602) / 228 mm (GM-A3602)
⑤ Afstand van gat tot gat: 196 mm (GM-A5602) / 161 mm (GM-A3602)

Aanvullende informatie

Technische gegevens

GM-A5602

Spanningsbron 14,4 V gelijktstroom (10,8 tot 15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 36A (bij continuvermogen, 4

Gemiddelde stroomafname 9,5 A (4 Ω voor twee kana- len) 15,5 A (4 Ω voor een kanaal)

Zekering 30A×2

Afmetingen (B× H× D) ... 348mm× 60mm× 215 mm

Continu uitgangsvermogen 150W× 2 (bij 14,4 V, 4Ω

20 Hz tot 20 kHz, ≤ 1,0% THD+N)

450W× 1 (bij 14,4V,4Ω

225W×2 (bij 14,4V,2Ω

1kHz, ≤ 1,0% THD+N)

Belastingsimpedantie 4Ω (2Ω tot 8Ω togetstaan)

Frequentierespons 10 Hz tot 70 kHz (+0 dB, -3 dB)

Signaal-tot-ruisverhouding 96 dB (IEC-A-network)

Vervorming 0,05% (10 W, 1 kHz)

Laagdoorlaatfilter:
Drempelfrequentie 40 Hz tot 500 Hz
Drempelafval -12 dB/oc

Bass boost: Frequentie 50 Hz Niveau 0 dB/6 dB/12 dB

Gain-regeling: RCA 0,3 V tot 6,5 V Luidspreker 3,0 V tot 26 V

Maximaal ingangsiveau / impedantie: RCA 6,5 V/22 kΩ Luidspreker 26 V/16 kΩ

GM-A3602

Spanningsbron 14,4 V gelijktstroom (10,8 tot 15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 14,5A (bij continuvermo- gen, 4

Gemiddelde stroomafname 4A (4Ω voor twee kanalen) 6,5A (4Ω voor een kanaal)

Zekering 25A×1

Afmetingen (B× H× D) ...238 mm x 60 mm x 180 mm

Continu uitgangsvermogen 60W× 2 (bij 14,4V,4Ω

20 Hz tot 20 kHz, ≤ 1,0% THD+N)

180W× 1 (bij 14,4V,4Ω

Belastingsimpedantie 4Ω (2Ω tot 8Ω toegestaan)

Frequenierespons 10 Hz tot 70 Hz (+0 dB, -3 dB)

Signaal-tot-ruisverhouding 95 dB (IEC-A-network)

Vervorming 0,05% (10 W, 1 kHz)

Laagdoorlaatfilter:
Drempflequentie ..... 80 Hz
Helling ..... -12 dB/oc

Gain-regeling: RCA 0,3Vtot6,5V Luidspreker 3,0Vtot26V

Maximaal ingangsiveau / impedantie: RCA 6,5 V/22 kΩ Luidspreker 26 V/16 kΩ

Opmerkingen

• Technische gegevens en ontwerp können zonder voorafgaande kennisgeving worden gewijzigd.

• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanner een geluidssignaal worden ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij Gebruik van meerdere versterkers.
