MODE D'EMPLOI A 350 Combo OLYMPIA

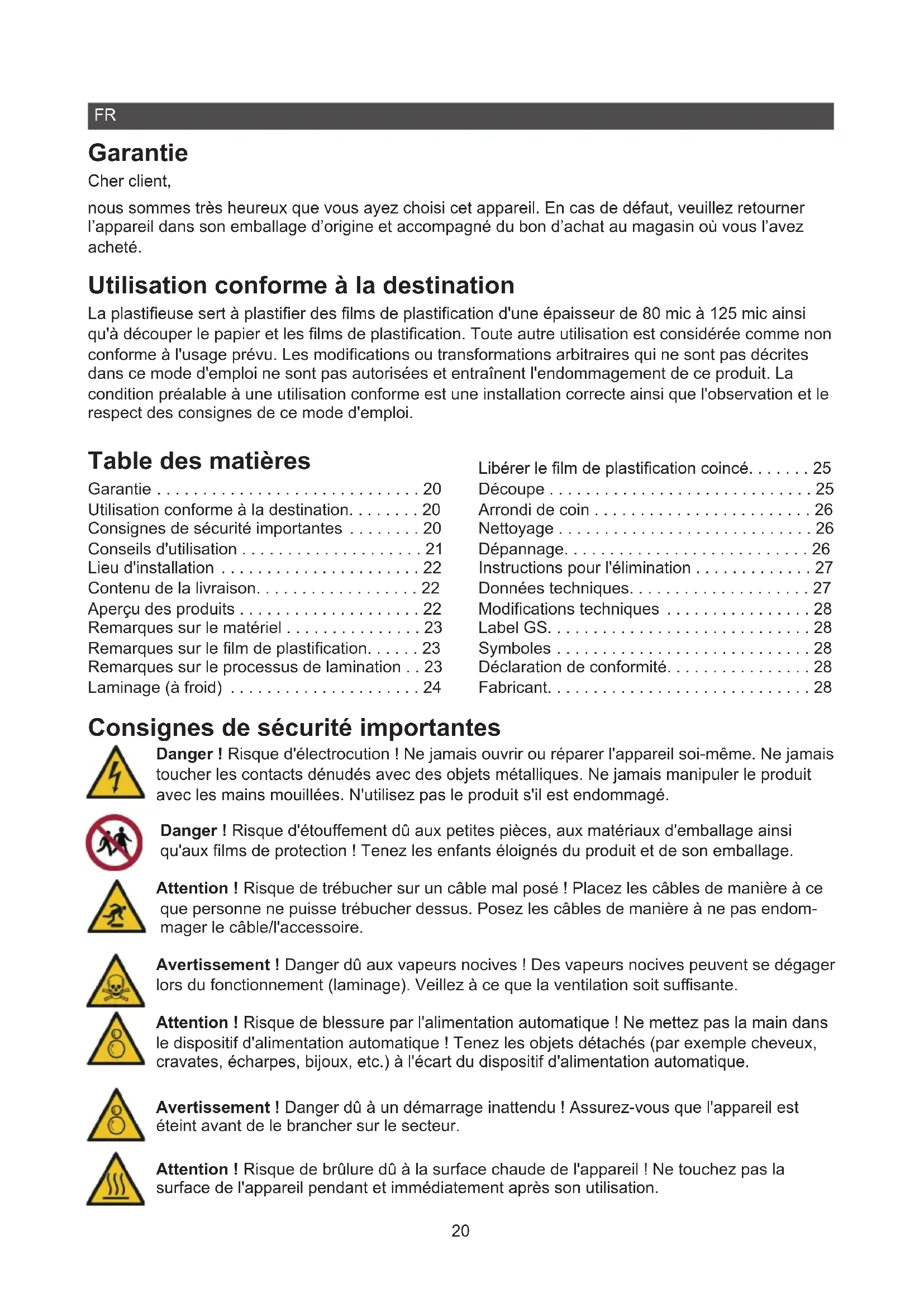

• Garantie Cher client, nous sommes très heureux que vous ayez choisi cet appareil. En cas de défaut, veuillez retourner l’appareil dans son emballage d’origine et accompagné du bon d’achat au magasin où vous l’avez acheté. Utilisation conforme à la destination La plastieuse sert à plastier des lms de plastication d'une épaisseur de 80 mic à 125 mic ainsi qu'à découper le papier et les lms de plastication. Toute autre utilisation est considérée comme non conforme à l'usage prévu. Les modications ou transformations arbitraires qui ne sont pas décrites dans ce mode d'emploi ne sont pas autorisées et entraînent l'endommagement de ce produit. La condition préalable à une utilisation conforme est une installation correcte ainsi que l'observation et le respect des consignes de ce mode d'emploi. Table des matières Garantie p. 20
• Utilisation conforme à la destination p. 20
• Consignes de sécurité importantes p. 20
• Conseils d'utilisation p. 21
• Lieu d'installation p. 22
• Contenu de la livraison p. 22
• Aperçu des produits p. 22
• Remarques sur le matériel p. 23
• Remarques sur le lm de plastication p. 23
• Remarques sur le processus de lamination p. 23
• Laminage (à froid) p. 24
• Libérer le lm de plastication coincé p. 25
• Découpe p. 25
• Arrondi de coin p. 26
• Nettoyage p. 26
• Dépannage p. 26
• Instructions pour l'élimination p. 27
• Données techniques p. 27
• Modications techniques p. 28
• Label GS p. 28
• Symboles p. 28
• Déclaration de conformité p. 28
• Fabricant Consignes de sécurité importantes Danger ! Risque d'électrocution ! Ne jamais ouvrir ou réparer l'appareil soi-même. Ne jamais toucher les contacts dénudés avec des objets métalliques. Ne jamais manipuler le produit avec les mains mouillées. N'utilisez pas le produit s'il est endommagé. Danger ! Risque d'étou󰀨ement dû aux petites pièces, aux matériaux d'emballage ainsi qu'aux lms de protection ! Tenez les enfants éloignés du produit et de son emballage. Attention ! Risque de trébucher sur un câble mal posé ! Placez les câbles de manière à ce que personne ne puisse trébucher dessus. Posez les câbles de manière à ne pas endom- mager le câble/l'accessoire. Avertissement ! Danger dû aux vapeurs nocives ! Des vapeurs nocives peuvent se dégager lors du fonctionnement (laminage). Veillez à ce que la ventilation soit su󰀩sante. Attention ! Risque de blessure par l'alimentation automatique ! Ne mettez pas la main dans le dispositif d'alimentation automatique ! Tenez les objets détachés (par exemple cheveux, cravates, écharpes, bijoux, etc.) à l'écart du dispositif d'alimentation automatique. Avertissement ! Danger dû à un démarrage inattendu ! Assurez-vous que l'appareil est éteint avant de le brancher sur le secteur. Attention ! Risque de brûlure dû à la surface chaude de l'appareil ! Ne touchez pas la surface de l'appareil pendant et immédiatement après son utilisation.21 Attention ! Risque de brûlure par le lm de plastication chaud ! Le lm de plastication est très chaud immédiatement après la plastication. Ne touchez que l'extrémité refroidie du lm de plastication lorsque vous le retirez. Attention ! Risque de brûlure dû aux résidus chauds ! Le papier utilisé pour le nettoyage peut contenir des résidus chauds. Le papier est très chaud immédiatement après le nettoyage. Ne touchez le papier qu'à son extrémité refroidie lorsque vous le retirez. Attention ! Risque de coupure par des lames tranchantes ! Ne touchez pas le bord de coupe de la lame. Ne portez jamais la cisaille à levier par la lame. Attention ! Risque de coupure par des lames tranchantes ! N'utilisez jamais l'appareil sans le protège-lame transparent. Attention ! Risque de coupure par des lames tranchantes ! Lorsque vous n'utilisez pas la lame, placez-la en position horizontale / position nale. Attention ! Dommages matériels dus à une utilisation non conforme ! Avant de plastier ou de découper, retirez toutes les agrafes et trombones. Attention ! Dommages matériels dus à une utilisation non conforme ! N'utilisez que du papier et des lms de plastication qui répondent aux exigences de la section Caractéris- tiques techniques. Attention ! Dommages matériels possibles ! Si le produit présente des caractéristiques inhabituelles telles que bruit, odeur ou fumée, coupez immédiatement l'alimentation électrique. Attention ! Dommages matériels dus à une utilisation non conforme ! Respectez le nombre maximal de pages pour la découpe. Ne coupez que si le levier se déplace facilement jusqu'à la position nale. Attention ! Dommages matériels dus à une utilisation non conforme ! Retirez toutes les agrafes et trombones avant de procéder à la découpe. Attention ! Dommages matériels dus à une utilisation non conforme ! Ne retirez pas les restes de matériau après la découpe avec des objets pointus ou tranchants. Attention ! Dommages matériels possibles ! Il n'est pas exclu que certaines laques, matières plastiques ou produits d'entretien pour meubles attaquent et ramollissent le matériau des pieds antidérapants. Pour éviter de laisser des traces sur les meubles, placez si nécessaire un tapis antidérapant sous l'appareil. Conseils d'utilisation Avant de connecter et d'utiliser le produit, veuillez lire ce mode d'emploi. Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement. Remettez tous les documents en cas de transfert du produit à un tiers. p. 28

• Protégez le produit des rayons directs du soleil, des ammes nues, des sources de chaleur, de l'humidité et de la poussière.

• Ne couvrez pas le produit pendant son fonctionnement.

• Le produit n'est pas destiné à un usage professionnel.

• Le produit ne doit être utilisé qu'à l'intérieur.22

• Branchez l'appareil uniquement sur une prise de courant installée dans les règles de l'art et facile- ment accessible. Veuillez tenir compte des indications gurant sous Caractéristiques techniques.

• N'utilisez que des accessoires qui répondent aux exigences mentionnées dans les caractéristiques techniques.

• Débranchez l'appareil lorsqu'il n'est pas utilisé an d'éviter toute manipulation accidentelle.

• Ne laissez pas l'appareil sans surveillance pendant son fonctionnement.

• Assurez-vous que l'appareil n'est pas utilisé sans surveillance par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites.

• L'appareil n'est pas conçu pour un fonctionnement continu.

• Ne portez jamais l'appareil par la cisaille à levier, par la lame ou par la poignée.

• L'appareil n'a pas de fonction d'arrêt automatique. Après le processus de plastication, éteignez l'appareil, débranchez la che de la prise de courant et laissez l'appareil refroidir. Lieu d'installation Placez l'appareil sur une surface stable et plane, à proximité d'une prise de courant. Contenu de la livraison 1 plastieuse 1 rond de coin 1 manuel d'utilisation 15 feuilles de plastication (4x A4, 3x A5, 3x A6, 3x carte) Aperçu des produits

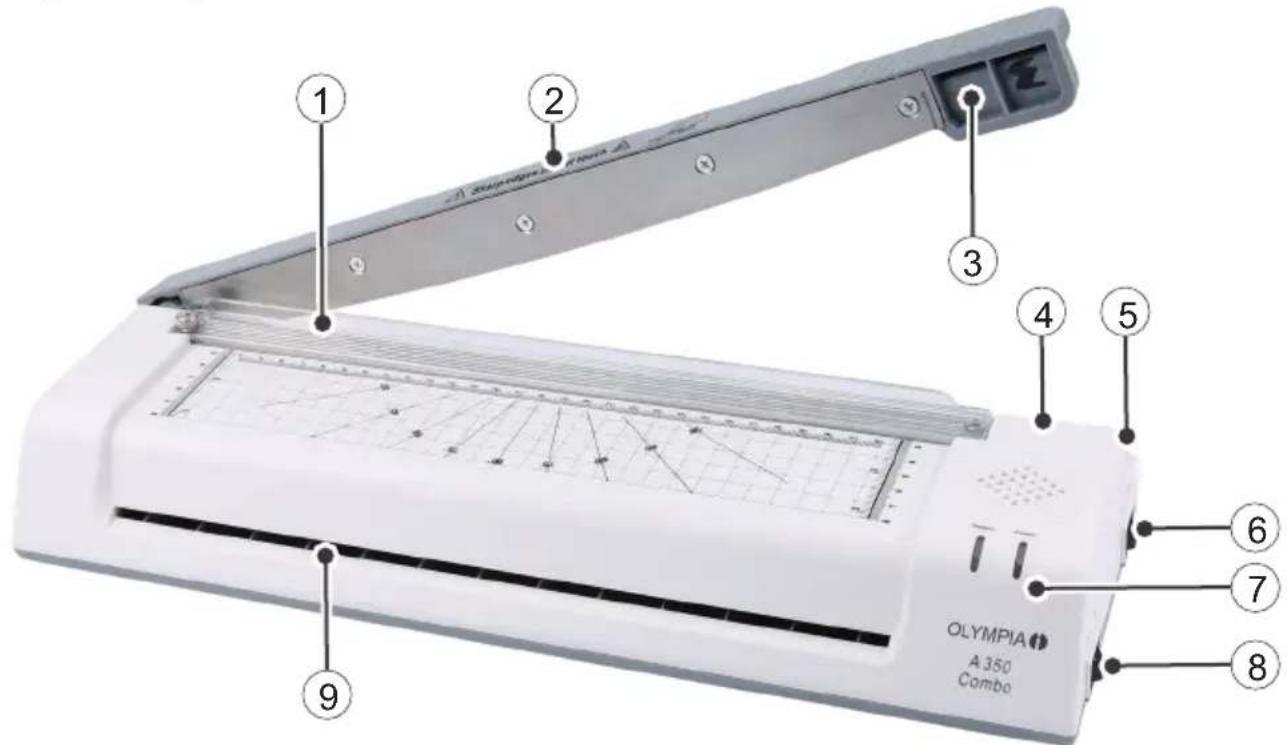

1 Barre de pression 6 Interrupteur marche/arrêt 2 Levier de coupe 7 Indicateurs lumineux (Power / Ready) 3 Poignée 8 Interrupteur chaud / froid 4 Bouton-poussoir anti-blocage (ABS) 9 Zone de chalandise pour le laminage 5 Verrouillage (levier de coupe) 10 Rond de coin (non illustré)23 Remarques sur le matériel

• Ne pas laminer de matériaux métalliques, humides ou irréguliers.

• Ne pas laminer de matériaux sensibles à la chaleur (par ex. papier thermique, images à ultrasons).

• Le matériau à plastier ne doit pas avoir, avec le lm de plastication, une épaisseur supérieure à 0,5 mm.

• Plastier les matériaux ns et souples avec un lm de plastication plus épais.

• Ne pas utiliser plusieurs petits morceaux de matériau par lm. Remarques sur le lm de plastication

• N'utiliser que des types de lms dont l'utilisation prévue est la plastication.

• D'autres types de lms, comme les lms transparents, ne sont expressément pas adaptés à la plastication.

• Choisir la taille du lm de plastication en fonction du matériau à plastier.

• Ne pas ajuster la taille des lms de plastication avant de les plastier. Remarques sur le processus de lamination

• Ne pas insérer de lm de plastication sans contenu dans la zone d'introduction (face avant) de la plastieuse.

• N'insérez pas le lm de plastication enroulé dans la zone d'introduction (face avant) de la plasti- euse.

• Ne pas insérer le lm de plastication d'un seul côté dans la zone d'introduction (face avant) de la plastieuse.

• Introduisez toujours le lm de plastication, côté fermé en premier - au centre et en ligne droite - dans la zone d'introduction (face avant) de la plastieuse prête à l'emploi.

• Ne pas retirer le lm de plastication du côté de sortie (verso) pendant la plastication. Laminage (à chaud) Attention ! Danger dû à un démarrage inattendu ! Assurez-vous que l'appareil est éteint avant de le brancher sur le secteur. 1 Branchez la che d'alimentation sur une prise de courant installée dans les règles de l'art. 2 Mettez l'appareil sur chaud (HOT) avec l'interrupteur chaud / froid. 3 Allumez l'appareil à l'aide de l'interrupteur marche/arrêt (ON). 4 L'indicateur lumineux Power s'allume. L'appareil n'est pas encore prêt à fonctionner. L'appareil chau󰀨e. Attention ! Risque de brûlure dû à la surface chaude de l'appareil ! Ne touchez pas la surface de l'appareil pendant et immédiatement après son utilisation. Remarque : Attendez que l'appareil soit complètement chau󰀨é. N'insérez pas le lm de plastication avant, car il ne pourra pas fusionner correctement. 5 Placez le document à plastier dans le lm de plastication. Veillez à ce qu'il y ait de tous les côtés un espace d'environ 3 à 5 mm par rapport au bord du lm. Attention ! Dommages matériels possibles ! N'utilisez que des lms de plastication adaptés à la plastication à chaud. 6 Après environ 5 minutes, la LED Ready s'allume et l'appareil est prêt à fonctionner.24 Attention ! Dommages matériels possibles ! N'insérez jamais les lms de plastication de travers dans la zone d'alimentation. Attention ! Dommages matériels possibles ! Introduisez toujours l'extrémité fermée des lms de plastication en premier dans la zone d'introduction du plasticateur. Remarque : Assurez-vous que le lm de plastication peut être distribué à l'arrière de l'appareil. 7 Introduisez le lm de plastication, côté fermé, tout droit dans la zone d'introduction jusqu'à ce que le lm de plastication soit saisi par les rouleaux de transport. 8 Le lm de plastication est tiré automatiquement par l'appareil. Attention ! Risque de brûlure dû à la surface chaude de l'appareil ! Ne touchez pas la surface de l'appareil pendant et immédiatement après son utilisation. Attention ! Risque de brûlure par le lm de plastication chaud ! Le lm de plastication est très chaud immédiatement après la plastication. Ne touchez que l'extrémité refroidie du lm de plastication lorsque vous le retirez. 9 Retirez le lm de plastication à l'extrémité refroidie. Conseil Pour lisser le document plastié, placez un livre ou un objet similaire lourd et plat dessus. 10 Éteignez l'appareil (OFF). Remarque : Laissez refroidir le lm de plastication avant de l'utiliser à nouveau. Laminage (à froid) Attention ! Danger dû à un démarrage inattendu ! Assurez-vous que l'appareil est éteint avant de le brancher sur le secteur. Remarque : Laissez l'appareil refroidir si vous avez utilisé la fonction Plastication (à chaud) aupara- vant. 1 Branchez la che d'alimentation sur une prise de courant installée dans les règles de l'art. 2 Mettez l'appareil en position froide (COLD) à l'aide de l'interrupteur chaud / froid. 3 Allumez l'appareil à l'aide de l'interrupteur marche/arrêt (ON). 4 Les indicateurs lumineux Power et Ready s'allument. L'appareil est prêt à fonctionner. 5 Retirez le lm de protection de la feuille de plastication. 6 Placez le document à plastier dans le lm de plastication. Veillez à ce qu'il y ait de tous les côtés un espace d'environ 3 à 5 mm par rapport au bord du lm. Attention ! Dommages matériels possibles ! N'utilisez que des lms de plastication adaptés à la plastication à froid. Attention ! Dommages matériels possibles ! N'insérez jamais les lms de plastication de travers dans la zone d'alimentation. Attention ! Dommages matériels possibles ! Introduisez toujours l'extrémité fermée des lms de plastication en premier dans la zone d'introduction du plasticateur. Remarque : Assurez-vous que le lm de plastication peut être distribué à l'arrière de l'appareil.25 7 Introduisez le lm de plastication, côté fermé, tout droit dans la zone d'introduction jusqu'à ce que le lm de plastication soit saisi par les rouleaux de transport. 8 Le lm de plastication est tiré automatiquement par l'appareil. 9 Retirez le lm de plastication. Conseil Pour lisser le document plastié, placez un livre ou un objet similaire lourd et plat dessus. 10 Éteignez l'appareil (OFF). Libérer le lm de plastication coincé Le bouton-poussoir anti-blocage (ABS) permet de débloquer les lms coincés ou mal insérés. 1 Éteignez l'appareil (OFF) et débranchez la che d'alimentation de la prise de courant. 2 Appuyez sur le bouton ABS et maintenez-le enfoncé. Attention ! Risque de brûlure dû à la surface chaude de l'appareil ! Ne touchez pas la surface de l'appareil pendant et immédiatement après son utilisation. Attention ! Risque de brûlure par le lm de plastication chaud ! Le lm de plastication est très chaud immédiatement après la plastication. Ne touchez que l'extrémité refroidie du lm de plastication lorsque vous le retirez. 3 Tenez la plastieuse à un endroit approprié et retirez le lm de plastication de la zone d'alimen- tation. 4 Relâchez le bouton ABS. 5 E󰀨ectuez ensuite le nettoyage des rouleaux de transport. Respectez les indications de la rubrique Nettoyage. Découpe Remarque : Notez que la capacité maximale est de 8 feuilles de papier (chacune de 80 g/m²). Attention ! Risque de coupure par des lames tranchantes ! Ne touchez pas le bord de coupe de la lame 1 Desserrez le verrouillage du levier de coupe. 2 Soulevez le levier de coupe sur la poignée en position haute. 3 Glissez le papier à couper sous la barre de pression. 4 Positionnez le papier à découper à l'aide des repères. 5 Avec la main gauche, poussez la barre de pression vers le bas pour que le papier à couper ne glisse pas. 6 Abaissez le levier de coupe avec la main droite sur la poignée avec un mouvement régulier jusqu'à la position nale. 7 Sécurisez le levier de coupe avec le verrouillage. Remarque : Le levier de coupe est protégé contre un abaissement autonome par une vis spéciale. La résistance de cette vis peut diminuer. Vériez régulièrement la solidité de la vis. Resserrez la vis avec un outil approprié an que le levier de coupe ne s'abaisse pas de lui-même.26 Arrondi de coin Utilisez l'arrondisseur d'angles pour découper les angles du papier, du carton, du papier photo ou du lm plastique. Remarque : Notez que la capacité maximale est de 0,3 mm. Cela correspond à environ 3 feuilles de papier (chacune de 80 g/m²). 1 Insérez le support dans le cercle d'angle. Veillez à ce que le bord du support soit correctement aligné. 2 Poussez le rond de coin vers le bas. 3 Répétez l'opération pour chaque coin qui doit être arrondi. Nettoyage Couteau Essuyez régulièrement le couteau avec une huile de silicone ou une autre huile antirouille. N'utilisez pas de produits de nettoyage ou de solvants. Boîtier Nettoyez l'extérieur de l'appareil avec un chi󰀨on doux, sec et non pelucheux. N'utilisez pas de produits de nettoyage ou de solvants. Roulettes de transport E󰀨ectuez le nettoyage des rouleaux de transport si vous avez retiré une feuille de plastication coin- cée ou si la feuille de plastication distribuée contient des résidus de colle. 1 Mettez l'appareil sur chaud (HOT) avec l'interrupteur chaud / froid. 2 Allumez l'appareil à l'aide de l'interrupteur marche/arrêt (ON). 3 L'indicateur lumineux Power s'allume. L'appareil n'est pas encore prêt à fonctionner. L'appareil chau󰀨e. 4 Après environ 5 minutes, la LED Ready s'allume et l'appareil est prêt à fonctionner. 5 Introduisez une feuille de papier tout droit dans la zone d'alimentation jusqu'à ce que le papier soit saisi par les rouleaux d'entraînement. 6 Le papier passe automatiquement dans l'appareil. Les résidus de colle sur les rouleaux de trans- port sont alors absorbés par le papier. Attention ! Risque de brûlure dû aux résidus chauds ! Le papier utilisé pour le nettoyage peut contenir des résidus chauds. Le papier est très chaud immédiatement après le nettoyage. Ne touchez le papier qu'à son extrémité refroidie lorsque vous le retirez. 7 Retirez le papier à l'extrémité refroidie. 8 Répétez l'opération avec une feuille de papier propre jusqu'à ce qu'il n'y ait plus de résidus de colle dessus. Dépannage Dérangement Solution L'appareil ne démarre pas Vérier que la che d'alimentation est correctement branchée. L'appareil ne chau󰀨e pas (ou plus) Si la température est trop élevée, la fonction de protection contre la surchau󰀨e se met automatiquement en marche. Laissez l'appareil refroidir su󰀩samment.27 L'appareil ne plastie pas ou pas correc- tement Vériez que vous utilisez la bonne fonction (80 Mic ou 125 Mic) en fonction du lm de plastication utilisé. E󰀨ectuez un nettoyage des rouleaux de transport. Le lm laminé n'est pas entièrement transparent. Plastiez à nouveau le même lm pour améliorer le résultat. Le couteau ne coupe pas ou pas correc- tement Vériez le matériau à couper ainsi que la capacité maxi- male. Vériez qu'il ne reste pas de matériau sous le rail de guidage. Le tour d'angle ne perfore pas correc- tement Vériez qu'il ne reste pas de matériau dans le rond d'angle. Instructions pour l'élimination Renseignez-vous sur les possibilités de reprise gratuite des appareils usagés auprès de votre revendeur. L'emballage est composé de matériaux respectueux de l'environnement que vous pouvez éliminer dans les centres de recyclage locaux. Renseignez-vous auprès de votre commune sur les possibilités d'élimination correcte. Respectez le marquage des matériaux d'emballage lors du tri des déchets, ceux-ci sont identiés par des abréviations (b) et des numéros (a) ayant la signication suivante : 1-7 : Matières plastiques / 20-22 : Papier et carton / 80-98 : Matériaux composites. Le symbole ci-contre signie que, conformément aux dispositions légales, les appareils élec- triques et électroniques usagés doivent être éliminés séparément des déchets ménagers. Déposez votre appareil au point de collecte de votre organisme communal d'élimination des déchets. Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

Cet appareil et ses cordons se recyclent L‘appareil et les matériaux d‘emballage sont recyclables, éliminez-les séparément pour une meilleure gestion des déchets. Le logo Triman est valable en France uniquement. Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil ! Données techniques Laminage max. 330 mm de large / max. 0,5 mm d'épaisseur Film de plastication 80 - 125 microns Vitesse de plastication 250 mm/min. Température de laminage COLD : max. 25 °C

Temps de préchau󰀨age env. 3 - 5 minutes Temps de refroidissement environ 30 minutes28 Capacité de coupe (cisaille à levier) max. 8 feuilles 80 g/m², 1 feuille laminée Longueur de coupe max. 345 mm Tension d'entrée 220 - 240 V, 50 Hz, 1,9 A Puissance 430 W Poids 2,37 kg Dimensions (L x H x P) 440 x 128 x 95 mm Modications techniques Ce mode d'emploi est fourni à titre d'information. Leur contenu n'est pas l'objet du contrat. Toutes les données indiquées ne sont que des valeurs nominales. Les équipements et options décrits peuvent varier en fonction des exigences spéciques à chaque pays. Label GS

Le sceau "Geprüfte Sicherheit" (GS-Zeichen) certie que le produit répond aux exigences de la loi allemande sur la sécurité des produits (ProdSG). Le sigle GS indique que la sécurité et la santé de l'utilisateur ne sont pas menacées si le produit marqué est utilisé conformément à sa destination et en cas de mauvaise utilisation prévisible. Il s'agit d'un label de sécurité volontaire délivré par un institut de contrôle approprié. Symboles Vous trouverez les symboles suivants sur l'emballage ou sur l'appareil lui-même. Cette section vous explique en détail la signication de ces symboles. Le symbole indique que le type de construction du produit correspond à la classe de protection II (double isolation). Un raccordement de sécurité à la mise à la terre électrique (masse) n'est pas nécessaire. Utilisez le produit uniquement à l'intérieur. Déclaration de conformité Le sigle CE sur l'appareil atteste de la conformité. Vous trouverez la déclaration de conformité sur le site : www.go-europe.com Fabricant GO Europe GmbH Zum Kraftwerk 1 45527 Hattingen, Allemagne www.go-europe.de | service@go-europe.de29
