GEBRUIKSAANWIJZING A 350 Combo OLYMPIA

• Garantie Geachte klant, het verheugt ons dat u voor dit apparaat hebt gekozen. Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft. Beoogd gebruik De laminator wordt gebruikt voor het lamineren van lms met een dikte van 80 mic tot 125 mic en voor het snijden van papier en het lamineren van lms. Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. Ongeoorloofde wijzigingen of conversies die niet in deze gebruiksaanwijzing zijn beschreven, zijn niet toegestaan en zullen leiden tot schade aan dit product. De juiste installatie en het in acht nemen en opvolgen van de instructies in deze handleiding zijn voorwaarden voor het beoogde gebruik van het apparaat. Inhoudsopgave Garantie p. 38
• Beoogd gebruik p. 38
• Belangrijke veiligheidsinstructies p. 38
• Gebruiksaanwijzing p. 39
• Installatieplaats p. 40
• Leveringsomvang p. 40
• Productoverzicht p. 40
• Opmerkingen over het materiaal p. 40
• Opmerkingen over lamineerfolie p. 41
• Opmerkingen over het lamineerproces p. 41
• Lamineren (koud) p. 42
• Vastgelopen lamineerlm losmaken p. 43
• Snijden p. 43
• Hoekafronding p. 43
• Reiniging p. 44
• Problemen oplossen p. 44
• Toelichting op afstoting p. 45
• Technische gegevens p. 45
• Technische wijzigingen p. 46
• GS-keurmerk p. 46
• Symbolen p. 46
• Conformiteitsverklaring p. 46
• Fabrikant Belangrijke veiligheidsinstructies Gevaar! Gevaar voor elektrische schokken! Open of repareer het apparaat nooit zelf. Raak naakte contacten nooit aan met metalen voorwerpen. Hanteer het product nooit met natte handen. Gebruik het product niet als het beschadigd is. Gevaar! Verstikkingsgevaar door kleine onderdelen, verpakkingsmateriaal en beschermfo- lie! Houd kinderen uit de buurt van het product en de verpakking. Waarschuwing! Risico op struikelen door verkeerd gelegde kabel! Leg kabels zo dat niemand erover kan struikelen. Leg kabels zo dat er geen schade aan de kabel/accessoires kan ontstaan. Waarschuwing! Gevaar door schadelijke dampen! Tijdens het gebruik (lamineren) kunnen schadelijke dampen vrijkomen. Zorg voor voldoende ventilatie. Waarschuwing! Risico op letsel door automatisch intrekken! Grijp niet in de automatische invoer! Houd losse voorwerpen (zoals haar, stropdassen, sjaals, sieraden, enz.) uit de buurt van de automatische invoer. Waarschuwing! Gevaar door onverwacht opstarten! Zorg ervoor dat het apparaat is uitgeschakeld voordat u het op het lichtnet aansluit. Voorzichtig! Verbrandingsgevaar door heet apparaatoppervlak! Raak het oppervlak van het apparaat niet aan tijdens of onmiddellijk na het gebruik.39 Voorzichtig! Gevaar voor brandwonden door hete lamineerlm! De lamineerlm is direct na het lamineren erg heet. Raak bij het verwijderen van de lamineerlm alleen het gekoelde uiteinde aan. Voorzichtig! Gevaar voor brandwonden door hete resten! Het papier dat gebruikt wordt voor het schoonmaken kan hete resten bevatten. Het papier is erg heet onmiddellijk na het reinigen. Raak bij het verwijderen van het papier alleen het gekoelde uiteinde aan. Voorzichtig! Risico op snijwonden door scherpe messen! Raak de snijkant van het mes niet aan. Draag de hefboomsnijder nooit aan het mes. Voorzichtig! Risico op snijwonden door scherpe messen! Gebruik het apparaat nooit zonder de transparante mesbescherming. Voorzichtig! Risico op snijwonden door scherpe messen! Plaats het blad in de horizontale stand / eindstand als u het niet gebruikt. Opgelet! Materiële schade door verkeerde bediening! Verwijder alle nietjes en paperclips voordat je gaat lamineren of snijden. Opgelet! Materiële schade door verkeerde bediening! Gebruik alleen papier en lamineer- folies die voldoen aan de eisen onder Technische gegevens. Opgelet! Materiële schade mogelijk! Als het product ongewone kenmerken vertoont, zoals lawaai, geur of rook, moet u de voeding onmiddellijk uitschakelen. Opgelet! Materiële schade door verkeerde bediening! Houd rekening met het maximum aantal pagina's voor het snijden. Knip alleen als de hendel gemakkelijk naar de eindpositie kan worden bewogen. Opgelet! Materiële schade door verkeerde bediening! Verwijder alle nietjes en paperclips voordat je gaat knippen. Opgelet! Materiële schade door verkeerde bediening! Gebruik geen scherpe of puntige voorwerpen om materiaalresten te verwijderen na het snijden. Opgelet! Materiële schade mogelijk! Het kan niet worden uitgesloten dat sommige verven, kunststo󰀨en of meubelverzorgingsproducten het materiaal van de antislipvoeten aantasten en zachter maken. Leg indien nodig een antislipmat onder het apparaat om vlekken op meubels te voorkomen. Gebruiksaanwijzing Lees deze gebruiksaanwijzing voordat u het product aansluit en gebruikt. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik. Overhandig alle documenten wanneer je het product doorgeeft aan derden. p. 46

• Bescherm het product tegen direct zonlicht, open vuur, hittebronnen, vocht, vochtigheid en stof.

• Bedek het product niet tijdens gebruik.

• Het product is niet bedoeld voor commercieel gebruik.

• Het product mag alleen binnenshuis worden gebruikt.

• Sluit het apparaat alleen aan op een goed geïnstalleerd en gemakkelijk bereikbaar stopcontact. Neem de informatie onder Technische gegevens in acht.

• Gebruik alleen accessoires die voldoen aan de eisen onder Technische gegevens.40

• Haal de stekker van het apparaat uit het stopcontact als u het niet gebruikt om te voorkomen dat het per ongeluk wordt gebruikt.

• Laat het apparaat tijdens gebruik niet onbeheerd achter.

• Zorg ervoor dat het apparaat niet zonder toezicht wordt gebruikt door kinderen of personen met beperkte fysieke, sensorische of mentale capaciteiten.

• Het apparaat is niet geschikt voor continu gebruik.

• Draag het apparaat nooit aan de hendelsnijder, het mes of de handgreep.

• Het apparaat heeft geen automatische uitschakelfunctie. Schakel het apparaat na het lamineren uit, trek de stekker uit het stopcontact en laat het apparaat afkoelen. Installatieplaats Plaats het apparaat op een stabiele, vlakke ondergrond in de buurt van een stopcontact. Leveringsomvang 1 lamineermachine 1 hoekafronding 1 Gebruiksaanwijzing 15 lamineerhoezen (4x A4, 3x A5, 3x A6, 3x kaart) Productoverzicht

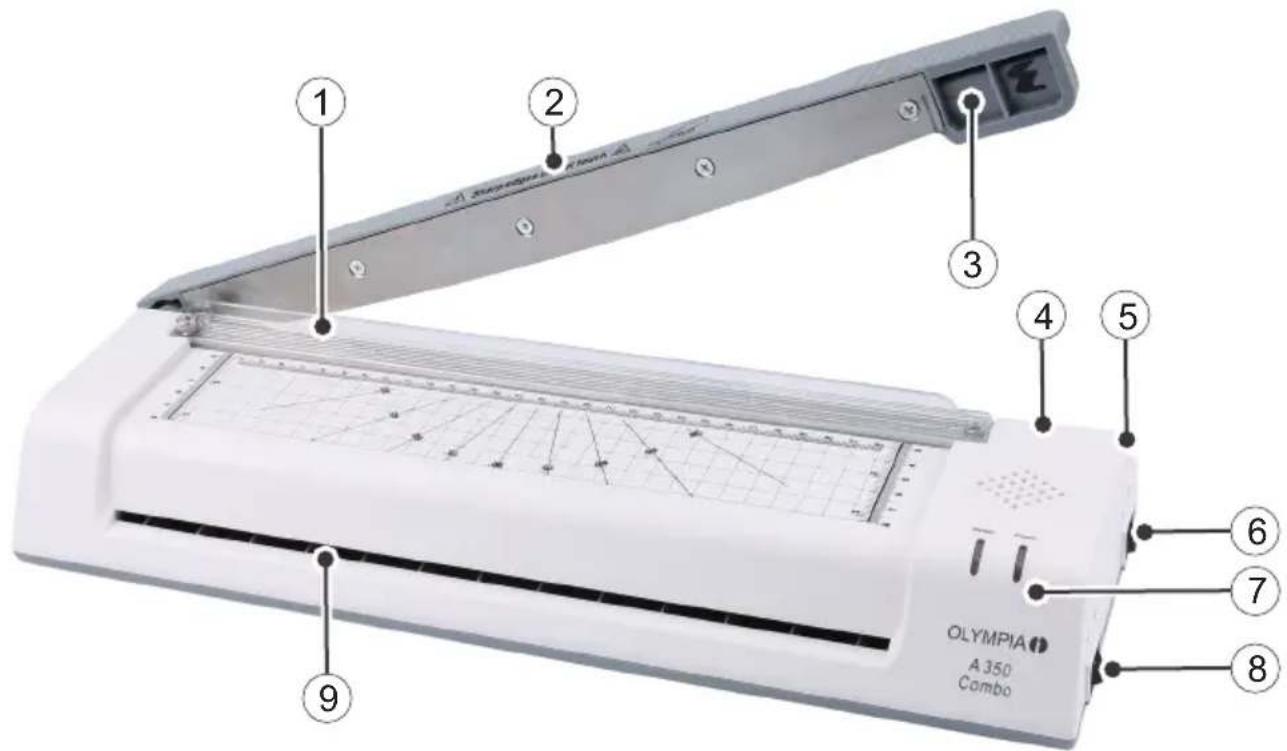

1 Druk bar 6 Aan- en uitschakelaar 2 Snijhendel 7 Controlelampjes (voeding / gereed) 3 Handgreep 8 Schakelaar warm/koud 4 Antiblokkeerknop (ABS) 9 Opvanggebied voor lamineren 5 Vergrendelmechanisme (snijhendel) 10 Hoekafronding (niet afgebeeld) Opmerkingen over het materiaal

• Lamineer geen metalen, natte of one󰀨en materialen.

• Lamineer geen warmtegevoelige materialen (bijv. thermisch papier, echobeelden).41

• Het materiaal dat samen met de lamineerlm moet worden gelamineerd, mag niet dikker zijn dan 0,5 mm.

• Lamineer dunne en zachte materialen met dikkere lamineerlm.

• Gebruik niet meerdere kleine stukjes materiaal per lm. Opmerkingen over lamineerfolie

• Gebruik alleen lmtypes die bedoeld zijn voor lamineren.

• Andere soorten folie, zoals transparante folie, zijn uitdrukkelijk niet geschikt om te lamineren.

• Selecteer het formaat van de lamineerlm dat bij het te lamineren materiaal past.

• Pas het formaat van de lamineerlm niet aan voor het lamineren. Opmerkingen over het lamineerproces

• Plaats geen lamineerlm zonder inhoud in het invoergebied (voorkant) van de laminator.

• Plaats de lamineerlm niet opgerold in het invoergebied (voorkant) van de laminator.

• Plaats de lamineerlm niet aan één kant in het invoergebied (voorkant) van de laminator.

• Plaats de lamineerlm altijd met de gesloten kant eerst - gecentreerd en in een rechte lijn - in het invoergebied (voorkant) van de gebruiksklare laminator.

• Trek de lamineerlm niet uit de uitvoerzijde (achterkant) tijdens het lamineren. Lamineren (heet) Waarschuwing! Gevaar door onverwacht opstarten! Zorg ervoor dat het apparaat is uitgeschakeld voordat u het op het lichtnet aansluit. 1 Steek de stekker in een correct geïnstalleerd stopcontact. 2 Zet het apparaat op heet (HOT) met de warm/koud-schakelaar. 3 Schakel het apparaat in (ON) met de aan/uit-schakelaar. 4 De indicator Power licht op. Het apparaat is nog niet klaar voor gebruik. Het apparaat warmt op. Voorzichtig! Verbrandingsgevaar door heet apparaatoppervlak! Raak het oppervlak van het apparaat niet aan tijdens of onmiddellijk na het gebruik. Opmerking: Wacht tot het apparaat volledig is opgewarmd. Plaats de lamineerlm niet van tevoren, want dan kan hij niet goed fuseren. 5 Plaats het te lamineren document in de lamineerlm. Zorg ervoor dat er aan alle kanten een ruimte is van ongeveer 3 - 5 mm tot de rand van de folie. Opgelet! Materiële schade mogelijk! Gebruik alleen lamineerfolies die geschikt zijn voor warm lamineren. 6 Na ongeveer 5 minuten gaat de LED-display Ready branden en is het apparaat klaar voor gebruik. Opgelet! Materiële schade mogelijk! Plaats de lamineerlm nooit schuin in het invoerge- bied. Opgelet! Materiële schade mogelijk! Steek altijd eerst het gesloten uiteinde van de lamineerlm in het invoergebied van de laminator. Opmerking: Zorg ervoor dat de lamineerlm aan de achterkant van het apparaat kan worden aange- bracht.42 7 Leid de lamineerlm met de gesloten kant recht in het invoergebied tot de lamineerlm wordt opgevangen door de transportrollen. 8 De lamineerlm wordt automatisch door het apparaat getrokken. Voorzichtig! Verbrandingsgevaar door heet apparaatoppervlak! Raak het oppervlak van het apparaat niet aan tijdens of onmiddellijk na het gebruik. Voorzichtig! Gevaar voor brandwonden door hete lamineerlm! De lamineerlm is direct na het lamineren erg heet. Raak bij het verwijderen van de lamineerlm alleen het gekoelde uiteinde aan. 9 Verwijder de lamineerlm aan het gekoelde uiteinde. Tip: Om het gelamineerde document plat te maken, leg je er een boek of een soortgelijk zwaar, plat voorwerp op. 10 Schakel het apparaat uit (OFF). Opmerking: Laat de lamineerlm afkoelen voor verder gebruik. Lamineren (koud) Waarschuwing! Gevaar door onverwacht opstarten! Zorg ervoor dat het apparaat is uitgeschakeld voordat u het op het lichtnet aansluit. Opmerking: Laat het apparaat afkoelen als u eerder de lamineerfunctie (heet) hebt gebruikt. 1 Steek de stekker in een correct geïnstalleerd stopcontact. 2 Zet het apparaat op koud (COLD) met de warm/koud-schakelaar. 3 Schakel het apparaat in (ON) met de aan/uit-schakelaar. 4 De indicators Power en Ready lichten op. Het apparaat is klaar voor gebruik. 5 Verwijder de beschermfolie van de lamineerfolie. 6 Plaats het te lamineren document in de lamineerlm. Zorg ervoor dat er aan alle kanten een ruimte is van ongeveer 3 - 5 mm tot de rand van de folie. Opgelet! Materiële schade mogelijk! Gebruik alleen lamineerfolies die geschikt zijn voor koud lamineren. Opgelet! Materiële schade mogelijk! Plaats de lamineerlm nooit schuin in het invoerge- bied. Opgelet! Materiële schade mogelijk! Steek altijd eerst het gesloten uiteinde van de lamineerlm in het invoergebied van de laminator. Opmerking: Zorg ervoor dat de lamineerlm aan de achterkant van het apparaat kan worden aange- bracht. 7 Leid de lamineerlm met de gesloten kant recht in het invoergebied tot de lamineerlm wordt opgevangen door de transportrollen. 8 De lamineerlm wordt automatisch door het apparaat getrokken. 9 Verwijder de lamineerlm.43 Tip: Om het gelamineerde document plat te maken, leg je er een boek of een soortgelijk zwaar, plat voorwerp op. 10 Schakel het apparaat uit (OFF). Vastgelopen lamineerlm losmaken U kunt de anti-jammingknop (ABS) gebruiken om vastgelopen of verkeerd geplaatste lm los te ma- ken. 1 Schakel het apparaat uit (OFF) en trek de stekker uit het stopcontact. 2 Houd de ABS-knop ingedrukt. Voorzichtig! Verbrandingsgevaar door heet apparaatoppervlak! Raak het oppervlak van het apparaat niet aan tijdens of onmiddellijk na het gebruik. Voorzichtig! Gevaar voor brandwonden door hete lamineerlm! De lamineerlm is direct na het lamineren erg heet. Raak bij het verwijderen van de lamineerlm alleen het gekoelde uiteinde aan. 3 Houd de laminator in een geschikte positie en trek de lamineerlm uit het invoergebied. 4 Laat de ABS-knop los. 5 Reinig vervolgens de transportrollen. Volg de instructies onder Reinigen. Snijden Opmerking: Houd rekening met de maximale capaciteit van 8 vellen papier (80 g/m² per stuk). Voorzichtig! Risico op snijwonden door scherpe messen! Raak de snijkant van het mes niet aan 1 Ontgrendel de vergrendeling van de snijhendel. 2 Zet de snijhendel op de handgreep in de hoogste stand. 3 Schuif het te snijden papier onder de drukbalk. 4 Positioneer het te snijden papier aan de hand van de markeringen. 5 Druk de drukbalk met uw linkerhand omlaag zodat het te snijden papier niet wegglijdt. 6 Laat de snijhendel met de rechterhand op het handvat zakken met een gelijkmatige beweging tot aan de eindpositie. 7 Zet de snijhendel vast met de vergrendeling. Opmerking: De maaihendel is vastgezet met een speciale schroef om te voorkomen dat hij uit zich- zelf daalt. De sterkte van deze schroef kan afnemen. Controleer regelmatig of de schroef goed vastzit. Draai de schroef vast met een geschikt gereedschap zodat de maaihendel niet vanzelf omlaag gaat. Hoekafronding Gebruik de hoekafrondingsmachine voor het afronden van hoeken van papier, karton, fotopapier of lamineerfolie. Opmerking: Let op de maximale capaciteit van 0,3 mm. Dit komt overeen met ongeveer 3 vellen papier (80 g/m² per stuk).44 1 Schuif het materiaal in de hoekafronding. Zorg ervoor dat de rand van het materiaal correct is uitgelijnd. 2 Druk de hoekafronding naar beneden. 3 Herhaal dit bij elke hoek die afgerond moet worden. Reiniging Messen Veeg het mes regelmatig af met siliconenolie of een andere roestwerende olie. Gebruik geen reini- gingsmiddelen of oplosmiddelen. Huisvesting Reinig de buitenkant van het apparaat met een zachte, droge, pluisvrije doek. Gebruik geen reini- gingsmiddelen of oplosmiddelen. Transportrollen Reinig de transportrollen als u een vastgelopen lamineerlm hebt verwijderd of als de uitvoerlamineer- lm lijmresten bevat. 1 Zet het apparaat op heet (HOT) met de warm/koud-schakelaar. 2 Schakel het apparaat in (ON) met de aan/uit-schakelaar. 3 De indicator Power licht op. Het apparaat is nog niet klaar voor gebruik. Het apparaat warmt op. 4 Na ongeveer 5 minuten gaat de LED-display Ready branden en is het apparaat klaar voor ge- bruik. 5 Voer een vel papier recht in het invoergedeelte totdat het papier wordt opgevangen door de transportrollen. 6 Het papier wordt automatisch door het apparaat getrokken. Lijmresten op de transportrollen worden geabsorbeerd door het papier. Voorzichtig! Gevaar voor brandwonden door hete resten! Het papier dat gebruikt wordt voor het schoonmaken kan hete resten bevatten. Het papier is erg heet onmiddellijk na het reinigen. Raak bij het verwijderen van het papier alleen het gekoelde uiteinde aan. 7 Verwijder het papier aan het gekoelde uiteinde. 8 Herhaal het proces met een schoon vel papier totdat er geen lijmresten meer op zitten. Problemen oplossen Storing Oplossing Het apparaat start niet Controleer of de stekker goed in het stopcontact zit. Het apparaat verwarmt niet (meer) Als de temperatuur te hoog wordt, schakelt de overver- hittingsbeveiliging automatisch in. Laat het apparaat voldoende afkoelen. Het apparaat lamineert niet of niet correct Controleer of je de juiste functie gebruikt afhankelijk van de gebruikte lamineerlm (80 mic of 125 mic). Reinig de transportrollen. De gelamineerde lm is niet volledig transparant. Lamineer dezelfde folie opnieuw om het resultaat te verbeteren.45 Het mes snijdt niet of niet goed Controleer het te snijden materiaal en de maximale capaciteit. Controleer of er materiaalresten onder de geleiderail zitten. De hoekafronding werkt niet goed Controleer of er materiaalresten in de hoekafronding zitten. Toelichting op afstoting Informeer bij je dealer naar de mogelijkheden om oude apparaten gratis terug te nemen. De verpakking is gemaakt van milieuvriendelijke materialen die kunnen worden weggegooid bij plaatselijke recyclingcentra. Vraag je gemeente naar de mogelijkheden voor correcte verwijdering. Let bij het scheiden van afval op de etikettering van het verpakkingsmateriaal; deze zijn gemarkeerd met afkortingen (b) en cijfers (a) met de volgende betekenis: 1–7: Kunststo󰀨en / 20-22: Papier en karton / 80-98: Composietmaterialen. Het symbool hiernaast betekent dat oude elektrische en elektronische apparaten apart van het huishoudelijk afval moeten worden weggegooid volgens de wettelijke voorschriften. Lever uw apparaat in bij het inzamelpunt van uw gemeentelijke afvalverwerkingsorganisatie. Technische gegevens Lamineren max. 330 mm breed / max. 0,5 mm dik Lamineerfolie 80 - 125 micron Lamineer snelheid 250 mm/min. Lamineertemperatuur KOUD: max. 25 °C

Opwarmtijd ongeveer 3 - 5 minuten Koeltijd ongeveer 30 minuten Snijprestaties (hefboomsnijder) max. 8 vellen 80 g/m², 1 gelamineerde folie Snijlengte max. 345 mm Ingangsspanning 220 - 240 V, 50 Hz, 1,9 A Prestaties 430 W Gewicht 2,37 kg Afmetingen (B x H x D) 440 x 128 x 95 mm46 Technische wijzigingen Deze gebruiksaanwijzing dient alleen ter informatie. Hun inhoud is niet het onderwerp van het con- tract. Alle vermelde gegevens zijn slechts nominale waarden. De beschreven apparatuur en opties kunnen variëren afhankelijk van de landspecieke vereisten. GS-keurmerk

Het keurmerk "Tested Safety" (GS-keurmerk) geeft aan dat het product voldoet aan de eisen van de Duitse productveiligheidswet (ProdSG). Het GS-keurmerk geeft aan dat de veiligheid en gezondheid van de gebruiker niet in gevaar komen wanneer het gelabelde product wordt gebruikt waarvoor het bedoeld is en in het geval van voorzienbaar verkeerd gebruik. Dit is een vrijwillig veiligheidsmerk dat wordt uitgegeven door een geschikt testinstituut. Symbolen De volgende symbolen zijn te vinden op de verpakking of op het apparaat zelf. In dit gedeelte wordt in detail uitgelegd wat deze symbolen betekenen. Het symbool geeft aan dat het ontwerp van het product overeenkomt met beschermings- klasse II (dubbele isolatie). Een veiligheidsaansluiting op de elektrische aarde is niet nodig. Gebruik het product alleen binnenshuis. Conformiteitsverklaring De CE-markering op het apparaat bevestigt conformiteit. De conformiteitsverklaring is te vinden op: www.go-europe.com Fabrikant GO Europe GmbH Zum Kraftwerk 1 45527 Hattingen, Duitsland www.go-europe.de | service@go-europe.de47
