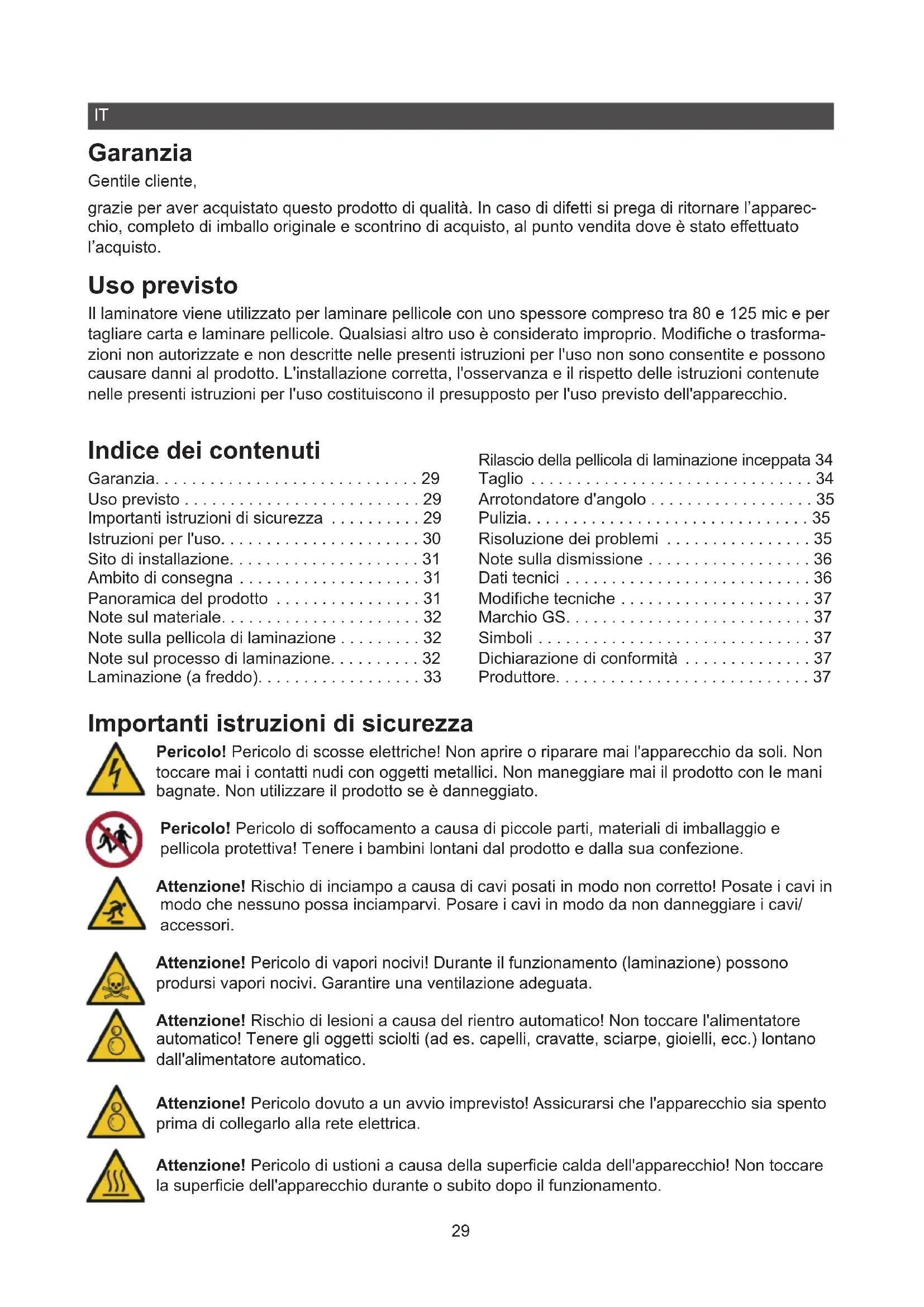

MANUALE UTENTE A 350 Combo OLYMPIA

grzie per aver acquistato quello prodotto di qualità. In caso di difetti si prega di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Uso previsto

Il laminatore viene utilizzato per laminare pellicole con uno spessore compreso tra 80 e 125 mic e per tagliare carta e laminare pellicole. Qualsiasi altri uso è considerato improprio. Modifiche o trasformazioni non autorizzate e non descripte nelle presenti istruzioni per l'uso non sono consentite e sono cassetti dai prodotto. L'installazione corretta, l'osservanza e il rispetto delle istruzioni cont∉ne delle presenti istruzioni per l'uso costituiscono il presupposto per l'uso previsto dell'apparecchio.

Indice dei contenuti

Garanzia. 29

Uso previsto 29

Important istruzioni di sicurezza 29

Istruzioni per l'uso. 30

Sito di installatione 31

Ambito di segna 31

Panorama del prodotto 31

Note sul materiale. 32

Note sulla pellicola di laminazione 32

Note sul processo di laminazione. 32

Laminazione (a freddo). 33

Rilascio della pellicola di laminazione inceppata 34

Taglio 34

Arrotdatore d'angolo 35

Pulizia. 35

Risoluzione dei problemi 35

Note sulla dismissione 36

Dati tecnici 36

Modifiche tecniche 37

Marchio GS. 37

Simboli 37

Dichiarazione di conformità 37

Produttore. 37

Importantistruzioni di sicurezza

Pericolo! Pericolo di scosse elettriche! Non aprire o riparare mai l'apparecchio da soli. Non toccare mai i contatti nudi con oggetti metallici. Non maneggiare mai il prodotto con le mani bagnate. Non utilizzato il prodotto se è danneggiato.

Pericolo! Pericolo di soffocamento a causa di piccole parti, materiali di imballaggio e pellicola protettiva! Tenere i bambini lontani dal prodotto e alla sua confezione.

Attenzione! Rischio di inciampo a causa di cavi posati in modo non corretto! Posate i cavi in modo che nessuno possa inciamparvi. Posare i cavi in modo da non danneggiare i cavi/ accessori.

Attenzione! Pericololo di vapori nocivi! Durante il funzionamento (laminazione) possono prodursi vapori nocivi. Garantire una ventilazione adeguata.

Attenzione! Rischio di lesioni a causa del rientro automatico! Non toccare l'alimentatore automatico! Tenere gli oggetti sciolti (ad es. capelli, cravatte, sciarpe, gioielli, ecc.) lontano dall'alimentatore automatico.

Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sa spento prima di collegarlo alla rete elettrica.

Attenzione! Pericolo di ustioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usioni a causa della pellicola di laminazione calda! Il film di lamina-zione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

Attenzione! Rischio di usioni a causa dei residiui caldi! La carta utilizzata per la pulizia può essere residiui caldi. La carta è molto calda subito dopo la pulizia. Quando si rimuove la carta, toccare solo l'estremità raffreddata.

Attenzione! Rischio di tagli a causa delle lame affiliate! Non toccare il tagliente della lama. Non trasportare mai il cutter a leva per la lama.

Attenzione! Rischio di tagli a causa delle lame affiliate! Non utilizzato mai l'apparecchio除去 la protezione trasparente della lama.

Attenzione! Rischio di tagli a causa delle lame affiliate! Posizionare la lama in posizione orizzontale/finale quando non viene utilizzata.

Attenzione! Danneggiamento del materiale a causa di un uso improprio! Rimuovere tutti i punti metallici e le grafette prima di laminare o tagliare.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Utilizzato solo carta e pellicole di laminazione che soddisfano i requisiti di cui ai Dati tecnici.

Attenzione! Possibili danni materiali! Se il prodotto presenta caratteristiche insolite come rumore, odore o fumo, scollegare immediatamente l'alimentazione.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Rispetto il numero massimo di pagine da tagliare. Tagliare solo quando la leva può essere spostata fácilmente nella posizione finale.

Attenzione! Danneggiamo del materiale a causa di un uso improprio! Rimuovere tutti i punti metallici e le grafette prima di tagliare.

Attenzione! Danneggiamo del materiale a causa di un uso improperi! Non utilizzare oggetti appuntiti o taglienti per rimuovere i residui di materiae dopo il taglio.

Attenzione! Possibili danni materiali! Non si più escludere che alcune vernici, plastiche o prodotti per la cura dei mobili possano attaccare e immorbidire il materiale dei piedini anticiscivolo. Per evitare segni sui mobili, se necessario posizionale are un tappetino antiscivolo tanto l'apparecchio.

Istruzioni per l'uso

Leggere le presenti istruzioni per l'uso prima di collegare e utilizzare il prodotto. Conservare le presenti istruzioni per l'uso per future consulazioni. Consegnare tutti i documents quando si cede il prodotto a terzi.

• Proteggere il prodotto alla luce solare diretta, dalle fiamme libero, dalle fonti di calore, dall'umidità e alla polvere.
• Non coprire il prodotto durante il funzionamento.
• Il prodotto non è destinato all'uso commerciale.
• Il prodotto può essere utilizzato solo in ambienti chiusi.

• Collegare l'apparecchio solo a una presa di corrente installata correttamente e lavorante accessibili. Osservare le informazioni riportate in Dati tecnici.

• Utilizzare solo accessori che soddisfano i requisiti di cui ai dati tecnici.

• Scollegare l'apparecchio dall'alimentazione quando non è in uso per evitare un funzionamento accidentale.
  Non lasciare l'apparecchio incustodito durante il funzionamento.
• Assicurarsi che l'apparecchio non venga utilizzato alla sorvegianza da bambini o da persone con ridotte capacità fisiche, sensoriali o mentali.
  L'apparecchio non è adatto al funzionamento continuo.
  Non trasportare mai l'apparecchio per la leva di taglio, la lama o l'impugnatura.
• L'apparecchio non dispone di una funzione di spegnimento automatico. Spagnere l'apparecchio\
  • after the process of laminazione, scollegare la spina dall'a corrente e lasciare raffreddare l'apparecchio.

Sito di installmente

Collocare l'apparecchio su una superficie stabile e piana, vicino a una presa di corrente.

Ambito di segna

1 laminatore 1 arroondatore d'angolo
1 Istruzioni per l'uso 15 buste di plastificazione (4x A4, 3x A5, 3x A6, 3x cartoncino)

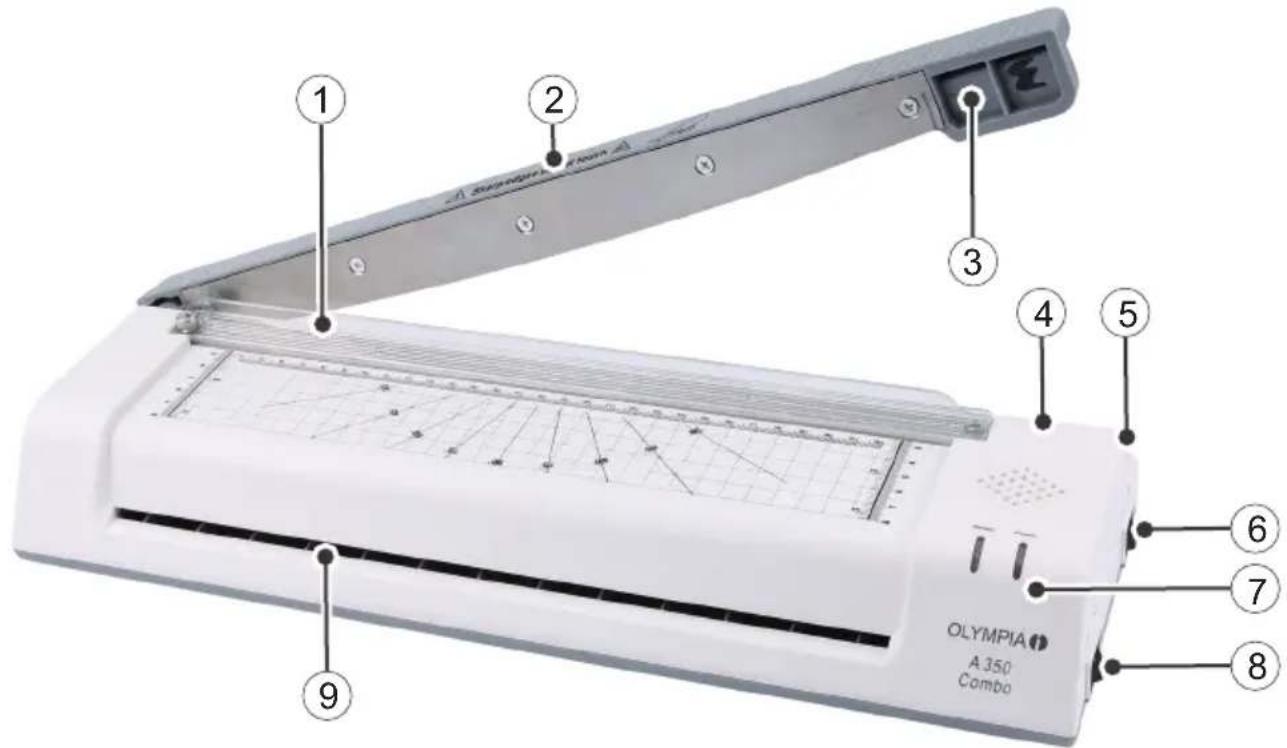

Panorama del prodotto

1 Pressione bar 6 Interruttore di accensione e spegnimento
2 Leva di taglio 7 Spie luminose (Alimentazione / Pronto)
3 Maniglia 8 Interrupttre caldo/freddo
4 Pulsante antibloccaggio (ABS) 9 Area di raccolta per la laminazione
5 Meccanismo di bloccaggio (leva di taglio) 10 Arroondatore d'angolo (non migliorato)

Note sul materiale

Non laminare materiali metallici, bagnati o irregolari.
- Non laminare materiali sensibili al calore (ad es. carta termica, immagini ad ultrasuoni).
- Il materiale da laminare insieme alla pellicola di laminazione non deve avere uno spessore superiore a 0,5 mm.
- Laminare materiali sottili e morbidi con una pellicola di laminazione più spessa.
- Non utilizzato diversi piccoli pezzi di materiale per agli pellicola.

Note sulla pellicola di laminazione

• Utilizzare solo pellicole destinate alla laminazione.
  Altri tipi di pellicole, come quale trasparenti, non sono espressamente adatti alla laminazione.
• Selezionare le dimensioni della pellicola di laminazione in base al materiale da laminare.
• Non regolare le dimensioni della pellicola di laminazione prima della laminazione.

Note sul processo di laminazione

Non inseire la pellicola di laminazione senza contento nell'area di alimentazione ( parte anteriore) del laminatore.
- Non insere la pellicola di laminazione arrotolata nell'area di alimentazione ( parte anteriore) del laminatore.
Non inseire la pellicola di laminazione su un lato nell'area di alimentazione ( parte anteriore) del laminatore.
- Inserire sempre la pellicola di laminazione con il lato chiuso per primo - centrato e in linea retta - nell'area di alimentazione (parte anteriore) del laminatore pronto all'uso.
- Non estrarre la pellicola di laminazione dal lato di uscita (retro) durante la laminazione.

Laminazione (a caldo)

Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sa spento prima di collegarlo alla rete elettrica.

1 Collegare la spina di rete a una presa di corrente correttamente installata.
2 Accendere l'apparecchio con l'interruttore caldo/freddo su caldo (HOT).
3 Accendere l'apparecchio con l'interruttore ON/OFF.
4 L'indicatore Power si accende. Il disposativo non è ancora pronto per il funzionamento. L'apparecchio si riscalda.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Note: Attendere che l'apparecchio sia complemente riscaldato. Non inseire prima la pellicola di laminazione per evitare che si fonda correttamente.

5 Inserire il documento da plastificare nella pellicola di plastificazione. Assicurarsi che vi sia uno spazio di circa 3 - 5 mm dal bordo della pellicola su tutti i lati.

Attenzione! Possibili danni materiali! Utilizzare solo pellicole di laminazione adatte alla laminazione a caldo.

6 Dopo circa 5 minuti, il display LED Ready si accende e il dispositivo è pronto per il funzionamento.

Attenzione! Possibili danni materiali! Non inseire mai la pellicola di laminazione nell'area di alimentazione in modo obliquo.

Attenzione! Possibili danni materiali! Inserire sempre l'estremità chiusa della pellicola di laminazione nell'area di alimentazione del laminatore.

Note: Assicurarsi che la pellicola di laminazione possa essere erogata dal retro del dispositivo.

7 Guidare la pellicola di laminazione con il lato chiuso dritto nell'area di alimentazione finché la pellicola di laminazione noniene catturata dai rulli di trasporto.
8 La pellicola di laminazione viene tirata automaticamenteattraverso il disposativo.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usioni a causa della pellicola di laminazione calda! Il film di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

9 Rimuovere la pellicola di laminazione all'estremità raffreddata.

Suggerimento: Per appiattire il documento laminato, posizionarvi sopra un libro o un altro oggettoto pesante e piatto.

10 Spagnere il dispositivo (OFF).

Note: Lasciere raffreddare la pellicola di laminazione prima di utilizzarla ulteriamente.

Laminazione (a freddo)

Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sa spento prima di collegarlo alla rete elettrica.

Note: Lasciare raffreddare l'apparecchio se si è precedentemente utilizzata la funzione di laminazione (a caldo).

1 Collegare la spina di rete a una presa di corrente correttamente installata.
2 Impostare l'apparecchio su freddo (COLD) con l'interruttore caldo/freddo.
3 Accendere l'apparecchio con l'interruttore ON/OFF.
4 Gli indicatori Power e Ready si accendono. Il disposativo è primo per il funzionamento.
5 Rimuovere la pellicola protettiva alla pellicola di laminazione.
6 Inserire il documento da plastificare nella pellicola di plastificazione. Assicurarsi che vi sia uno spazio di circa 3 - 5 mm dal bordo della pellicola su tutti i lati.

Attenzione! Possibili danni materiali! Utilizzato solo pellicole di laminazione adatte alla laminazione a freddo.

Attenzione! Possibili danni materiali! Non inseire mai la pellicola di laminazione nell'area di alimentazione in modo obliquo.

Attenzione! Possibili danni materiali! Inserire sempre l'estremità chiusa della pellicola di laminazione nell'area di alimentazione del laminatore.

Note: Assicurarsi che la pellicola di laminazione possa essere erogata dal retro del dispositivo.

7 Guidare la pellicola di laminazione con il lato chiuso dritto nell'area di alimentazione finché la pellicola di laminazione non viene catturata dai rulli di trasporto.
8 La pellicola di laminazione viene tirata automaticamente attraverso il disposativo.
9 Rimuovere la pellicola di laminazione.

Suggerimento: Per appiattire il documento laminato, posizionarvi sopra un libro o un altro oggettoto pesante e piatto.
10 Spegnere il dispositivo (OFF).

Rilascio della pellicola di laminazione inceppata

È possibile utilizzare il pulsante anti-inceppamento (ABS) per rilasciare la pellicola inceppata o insertita in modo errato.

1 Spagnere l'apparecchio (OFF) e scollegare la spina dalla presa di corrente.
2 Tenere premuto il pulsante ABS.

Attenzione! Pericolo di usstioni a causa della superficie calda dell'apparecchio! Non toccare la superficie dell'apparecchio durante o subito dopo il funzionamento.

Attenzione! Rischio di usstioni a causa della pellicola di laminazione calda! Il film di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità raffreddata.

3 Tenere il laminatore in una posizione adeguata ed estrarre la pellicola di laminazione dall'area di alimentazione.
4 Rilasciare il pulsante ABS.
5 Quindi pulire i rulli di trasporto. Seguire le istruzioni riportate in Pulizia.

Taglio

Nota: Tenere presente la capacité massima di 8 fogli di carta (80 g/m² ciascuno).

Attenzione! Rischio di tagli a causa delle lame affiliate! Non toccare il tagliente della lama

1 Rilasciare il meccanismo di blocco della leva di taglio.
2 Sollevare la leva di taglio sull'impugnatura sono alla posizione più alta.
3 Far scorrere la carta da tagliare sotto la barra di pressione.
4 Posizione are la carta da tagliare utilizzando le marcature.
5 Premere la barra di pressione con la mano sinistra in modo da non far scivolare la carta da tagliare.
6 Abbassare la leva di taglio con la mano destra sull'impugnatura con un movimento fluido fino a raggiungere la posizione finale.
7 Bloccare la leva di taglio con il blocco.

Note: La leva di taglio è fissata con una vite speciale per evitare che si abbassi da sola. La resistenza di但这a vite può diminuire. Controllare regolarmente il serraggio della vite. Serrare la vite con un attrezzo adeguato in modo che la leva di taglio non si abbassi da sola.

Arrotondatore d'angolo

Utilizzate l'arrotondatore per angoli per ritagliare gli angoli di carta, cartone, carta fotografica o pellicola per laminazione.

Note: Si prega di notare la capacité massima di 0,3 mm. Ciò corrisponde a circa 3 fogli di carta (80 g/m² ciascuno).

1 Far scorrere il materiale nell'arrotondatore d'angolo. Assicurarsi che il bordo del materiale sia correttamente allineato.
2 Premere l'arrotondatore d'angolo verso il basso.
3 Ripetere l'opération per agli angolo da arrotondare.

Pulizia

Coltelli

Pulire regolarmente il coltello conolio al silicone o un altroolio antiruggine. Nonutilizzare detergenti o solventi.

Alloggiamento

Pulire l'esterno dell'apparecchio con un panno morbido, asciutto e privo di pelucchi. Non utilizzato detergenti o solventi.

Rulli di trasporto

Pulire i rulli di trasporto se si è rimossa una pellicola di laminazione inceppata o se la pellicola di laminazione in uscita contiene residui di adesivo.

1 Accendere l'apparecchio con l'interruttore caldo/freddo su caldo (HOT).
2 Accendere l'apparecchio con l'interruttore ON/OFF.
3 L'indicatore Power si accende. Il disposativo non è ancora pronto per il funzionamento. L'apparecchio si riscalda.
4 Dopo circa 5 minuti, il display LED Ready si accende e il dispositivo è pronto per il funzionamento.
5 Inserire un foglio di carta direttamente nella area di alimentazione finché la carta non viene catturata dai rulli di trasporto.
6 La carta viene tirata automaticamenteattraverso il dispositivo. I residui di adesivo sui rulli di trasporto vengono assorbiti alla carta.

Attenzione! Rischio di ustioni a causa dei residui caldi! La carta utilizzata per la pulizia può conteneri residiu caldi. La carta è molto calda subito durante la pulizia. Quando si rimuove la carta, toccare solo l'estremità raffreddata.

7 Rimuovere la carta all'estremità raffreddata.
8 Ripetere l'operazione con un foglio di carta pulito fino a quando non ci saranno più residui di adesivo.

Risoluzione dei problemi

Malfunzionamento Soluzione

Il dispositorio non si avvia Verificare che la spina di rete sia inserita correttamente.

L'apparecchio non riscalda (non piu)

Se la temperatura è troppo alta, la funzione di protezione dal surriscaldamento si attiva automaticamente. Lasciare che l'apparecchio si raffreddi a sufficientia.

Il dispositivo non si plastifica o non si plastifica correttamente

Verificare se si sta utilizzando la funzione corretta a seconda della pellicola di laminazione utilizzata (80 mic o 125 mic).

Pulire i rulli di trasporto.

La pellicola laminata non è Completely trasparente.

Laminare nuovamente la stessa pellicola per migliorare il risultato.

Il coltello non taglia o non taglia correttamente

Controllare il materiale da tagliare e la capacité massima.

Verificare la presenza di residui di materiale molto la guida.

L'arrotondatore d'angolo non punzona correttamente

Controllare se ci sono residui di materiale nell'arrotondamento degli angoli.

Note sulla dissimione

Informatevi sulle possibilità di ritiro Gratis duevecchi apparecchi pressi il vosto rivenditore.

L'imballaggio è realizazzo con materiali ecologici che possono essere smaltiti nei centri di riciclaggio locali. Chiedete alle autorità locali quali sono le opzioni per un corretto smaltimento.

Durante la separazione dei rifiuti, osservare le etichette del materiale di imballaggio, contrassegnate da abbreviazioni (b) e numero (a) con il seguente significato: 1-7: Plastica / 20-22: Carta e cartone / 80-98: Materiali compositi.

Il symbolo adiacente indica che i vecchi apparentecchi elettrici ed elettronici devono essere smaltiti separamente dai rifiuti domestici in conformità alle disposizioni di legge. Smaltire l'appareccchio presso il punto di raccolta della propria organizzazione comunale di smaltimento dei rifiuti.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separamente per un migliorare trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cifre, (b) sigle e (c) materiale con il seguente significato: 1-7: materiale plastico / 20-22: carta e cartone / 80-98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.

Dati tecnici

Laminazione larghezza massima 330~mm / spessore massimo 0,5 mm

Pellicola di laminazione 80 - 125 micron

Velocità di laminazione 250 mm/min.

Temperatura di laminazione FREDDO: max. 25^

CALDO:97-105°C

Tempo di riscaldamento circa 3 - 5 minuti

Tempo di raffreddamento circa 30 minuti

Prestazioni di taglio (fresa a leva) max. 8 fogli 80g / m^2 , 1 film laminato

Lunghezza di taglio max. 345 mm

Tensione d'ingresso 220 - 240 V, 50 Hz, 1,9 A

Prestazioni 430 W

Peso 2,37 kg

Dimensioni (L× A× P) 440× 128× 95mm

Modifiche tecniche

Le presenti istruzioni per l'uso hanno scopo puramente informativo. Il loro contentuto non è l'oggettode contratto. Tutti i dati indicati sono solo valori nominali. L'equipaggiamento e le opzioni descripteposso variare a seconda dei requisiti specifici del Paese.

Marchio GS

Il sigillo "Sicurezza testata" (marchio GS) certifica che il prodotto soddisfa i requisiti della legge tedesca sulla sicurezza dei prodotti (ProdSG). Il marchio GS indica che la sicurezza e la salute dell'utente non sono in pericolo quando il prodotto etichettato viene utilizzato come previsto e in caso di uso improper prevedibile. Si tratta di un marchio di sicurezza volontario rilasciato da un istituto di controllo adeguato.

Simboli

I seguito significato di essere.

Il symbolo indica che la struttura del prodotto corrisponde alla classe di protezione II (doppio isolamento). Non è necessario un collegamento di sicurezza alla terra elettrica.

Utilizzare il prodotto solo in ambienti chiusi.

Dichiarazione di conformità

Il marchio CE sul disposativo CONFirma la conformità. La dichiarazione di conformità è disponibile all'indirizzo: www.go-europe.com.

Produttore

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Germania

www.go-europe.de | [e-mail]

NL

Garantie

Geachte klant,
